最简单的变频器控制电机正反转及调速电路

1.线路图

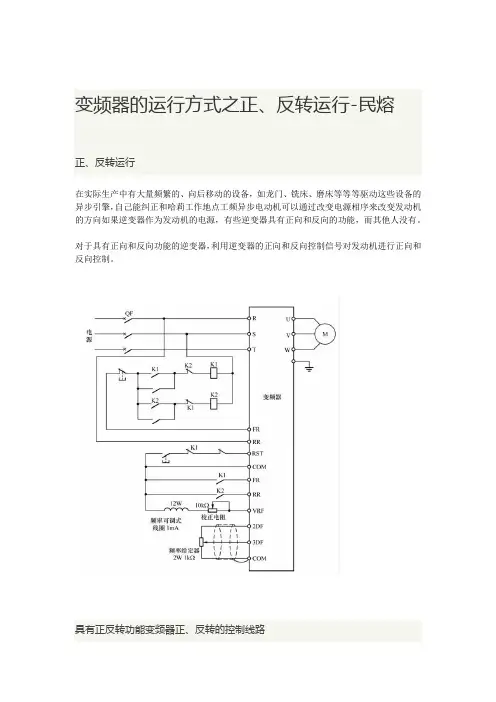

有正反转功能变频器控制电动机正反转调速线路，如下图

器件：QF:断路器

UF：变频调速器

SB1:正转启动按钮

SB2：反转启动按钮

SB3：停止按钮开关

SB4：故障复位按钮

K1,K2:继电器（线圈电压380Vac)

RP1,RP2:调速电位器

M:三相交流电动机

2.工作原理

旋转RP1调速电位器将设定频率调至目标值，再启动正反转，亦可在运行过程中随时调整电位器，改变变频器运行频率（注意不可转得太快）。

正转时，按下按钮SB1，继电器K1得电吸合并自锁，其常开触点闭合，FR-COM 连接，电动机正转运行；停止时，按下按钮SB3，K1失电释放，电动机停止。

反转时，按下按钮SB2，继电器K2得电吸合并自锁，其常开触点闭合，RR-COM 连接，电动机反转运行；停止时，按下按钮SB3，K2失电释放，电动机停止。

事故停机或正常停机时，复位端子RST-COM断开，并发出报警信号。按下复位按钮SB4，使RST-COM连接，报警解除。

控制线路串联于变频器内部热继电常闭辅助触点，提高电路保护性能。

3.应用

该电路有加减速平稳，运行可靠，控制简单的特点，大大调高了设备的自动化程度，比常规控制正反转电路的优点是：保护性能大大提高，可以调速。可广泛应用于建筑施工，仓库，酒店餐饮业，小型工厂等货物的上下传输系统中。
