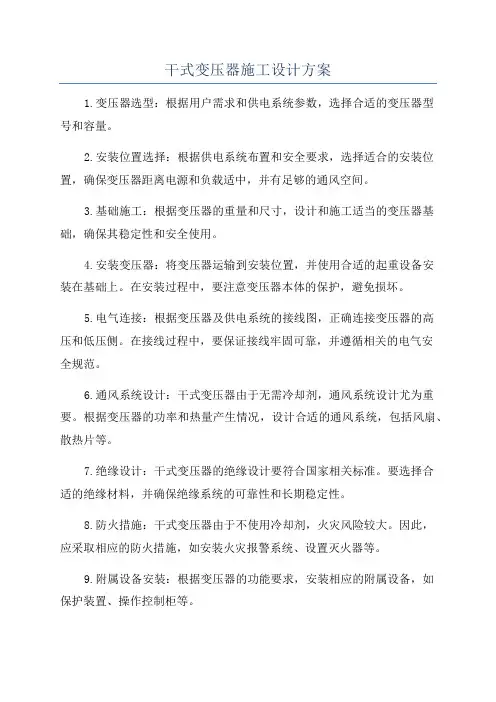

干式变压器施工方案
目录
第一章概述2
1.1工程建设简况2
1.2现场施工条件3
1.3编制依据3
第二章主要工作量5
2.1主要工作量简介5
第三章人员组织措施5
3.1 作业组织管理机构5
3.2 作业人员要求及资格5
3.3 作业活动的分工和责任5
3.4施工人员计划6
第四章资源准备6
4.1施工工器具准备6
第五章施工作业流程7
5.1 干式变压器施工作业流程7
第六章施工进度安排7
6.1干式变压器安装7
6.2变压器安装前的准备工作及安装要点7
6.3装卸作业8
6.4设备就位8
6.5设备安装8
6.6干式变压器安装的质量技术要求9
6.7安全注意事项10
6.8安全风险分析10
第一章概述
1.1工程建设简况
新建哈密南±800kV换流站位于哈密市的南偏西的山上平原，地形较为平坦开阔，距离哈密市约24km，站址西侧1.5km、3.5km为大南湖乡道及S235省道（哈罗公路），站址西南距大南湖村约3km，站址南侧约2.3km为在建的哈密～罗布泊铁路,全站占地面积24.36万平方M。本期6回500kV出线均连接至周围电厂。站址位于山上平原，局部分布有微丘，目前场地为戈壁滩，地表覆盖一层碎石，无植被生长。场地西侧为昭诺尔河。
直流双极额定输送功率为8000MW。±800kV 直流双极线路一回、接地极出线1回。换流变压器：全站24 台工作换流变压器，4 台备用换流变，共计28 台。平波电抗器：每极平波电抗器电感值按300mH 考虑。平波电抗器为干式绝缘，每极设6台平波电抗器，采用“分置于极母线与中性母线”安装方式，每台平抗电感值50mH。直流滤波器：按每极2组双调谐直流滤波器组并联考虑，两组直流滤波器高低压侧均共用一台隔离开关。750kV交流出线：远期6回，其中至750kV哈密变2回、750kV吐鲁番变2回、750kV哈密南变2回；本期4回，其中750kV哈密变2回、750kV哈密南变2回。交流500kV出线：远期6回（不堵死远景扩建2回的可能性）、本期6回，均为电源进线。交流750kV和交流500kV之间设两台750/500kV联络变压器，每台联络变压器容量为2100MVA。500kV交流滤波器及高压并联电容器：500kV交流滤波器及高压并联电容器总容量3880Mvar,分为4大组、16小组，其中，5小组为并联电容器、11小组为滤波器（4小组BP11/13、4小组HP24/36、3小组HP3），电容器每小组容量270Mvar, 滤波器每小组容量230Mvar。高压并联电抗器：远期在每回至吐鲁番750kV出线侧预留1×420Mvar高压并联电抗器位置，本期在换流站母线配置1×420Mvar 750kV高压并联电抗器。低压无功补偿：远期在每台联络变压器低压侧预留4组低抗和4组电容器位置。本期在每台联络变低压侧装设2×120Mvar低压电抗器和3组120Mvar低压电容器。站用电源：全站考虑三回独立电源，其中在站内设置二台63kV/10kV站用降压变，分别接入每台750/500kV联络变压器低压侧母线。另外一回从位于换流站西北侧的银河路220kV 变电站35kV配电装置引接。
电气B包建设内容为：
1、极1换流变系统（包括区域设备及支架、接地、降噪、换流变滤油等），极1换流变区域汇流母线及其构架，换流变套管洞口的正式和临时封堵；
2、500kV交流配电装置（GIS设备、交流出线设备）及构支架（与包C的接口在GIS套
管引上线处，引上线及连接金具由包C负责）；
3、35kV站用电系统及35kV站用变；
4、站用电系统（10kV及以下），含全站检修箱、电源箱等（含安装用化学螺栓）；
5、全站电力电缆（厂供电缆谁安装谁负责，控保部分开列的电力电缆属A包），厂供电缆的敷设及埋管，电缆埋管；
6、全站管母线（阀厅、直流场除外）；（谁安装谁负责）
7、500kV交流配电装置区域防雷，换流变区域防雷；
8、换流建筑物区域室外设备的接地（含BOX-IN），设备（含箱体）及构支架的接地；（谁安装谁负责）
9、500kV交流出线构支架；换流变汇流母线构架（包括GIS区和换流变区），35kV站用变区构支架，极1换流区域设备支架（含换流变防火墙上支架）；
10、换流变BOX-IN降噪设施安装；
11、一次设备本体在线监测传感器；（谁安装谁负责）
12、GIS室内的SF6气体监测系统；
13、投运前带电区域临时隔离措施。（用于一次设备隔离）
本工程参建单位：
业工程法人：国家电网公司
建设管理单位：国家电网公司直流建设分公司
设计单位：西北电力设计院、华北电力设计院、新疆电力设计院
电气施工单位B包：新疆维吾尔自治区送变电工程公司
监理单位：山东诚信工程建设监理有限公司
1.2现场施工条件
目前现场已基本具备施工条件，设备基础施工已完成。安装地点处于进站门口附近，设备倒运方便，作业车辆有施工面，但设备暂未到场，根据施工计划3月20日进场，设备也于3月20到场。其中2台为计划于低压配电系统提前投运的。
1.3编制依据
1、《国家电网公司基建安全管理规定》（国家电网基建（2011）1753号）
2、《建筑施工安全检查标准》（JGJ59-99）
3、《国家电网公司基建安全管理规定》（国家电网基建[2011]1573号）
4、《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号）
5、《国家电网输变电工程安全文明施工标准化模板》（变电部分）
6、《哈密南±800kV换流站电气B包工程施工组织设计》
7、《国家电网公司电力安全工作规程》（变电部分）；
8、《哈密南±800kV换流站电气B包工程安全文明施工实施细则》
9、关于做好《国家电网公司输变电工程标准工艺》配置和应用的通知（基建质量（2011）313号）
10、《电力建设安全工作规程（变电部分）》(2011)
11、《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》
12、《施工组织总设计》
13、《电气装置安装工程电气设备交接实验标准》
14、《电气装置安装工程低压电器施工及验收规范》(GB50254-96)
15、《电气装置安装工程电气设备交接实验标准》（2006）
16、《±800kV及以下直流换流站电气装置安装工程施工及验收规程》（DL/T 5232-2010）
17、《工程建设标准强制性条文》（电力工程部分）中电联标准[2012]16号
18、10kV干式变压器施工图纸-西北电力设计院
19、干式变压器安装使用说明书-河南许继
第二章主要工作量
本期安装10千伏干式变压器10台，包括变压器进场接收，现场二次倒运、就位。变压器高压侧母线制作安装，低压侧电缆连接安装。
第三章人员组织措施
3.1 作业组织管理机构
工程经理：蒋东生
技术负责人：李晓磊、曾浩、庞斌、李金龙、孔文、朱朝洲
安全负责人：谭明明、吕伟伟；
施工负责人：苏向阳、杜启领；
作业负责人：史俊；
作业安全监护人：杜启伟
3.2 作业人员要求及资格
1、作业负责人具有初级以上电工作业技能，熟悉建筑电气工程的施工规范和验评标准，掌握安全用电基本知识和所用设备的性能；
2、作业人员具有初级以上电工作业技能，了解相应的施工及验收规范、技术标准，掌握安全用电基本知识和所用设备的性能；
3、本作业需要的各工种操作工，必须经过培训，须持证上岗。
3.3 作业活动的分工和责任
1、工程负责人负责工程人员配置、机械和材料调配、以及相关的其他工程事务。
2、技术负责人负责技术措施的交底，检查施工过程是否与施工安全技术措施要求一致。
3、安全负责人按照安全技术交底要求，现场监督检查施工人员以及施工环境是否满足要求。
4、施工负责人根据技术人员的交底要求布置生产，严禁擅自更改措施。
5、作业负责人负责作业班组的分工，并对工人进行组织、协调。
6、作业安全监护人负责作业班组的班前会和“三查三交”，以及日常作业安全监护工作。
7、作业人员按施工安全技术措施和交底作业，并负责作业范围内的环境健康和安全文明施工。
3.4施工人员计划
我单位计划在10千伏干式变压器施工投入20人左右的人力，投入大、小型机具若干。分段有序进行安装工作。
第四章资源准备
4.1施工工器具准备
以下临时电源施工所需的各类工器具预计3月17日到场。
第五章施工作业流程
5.1干式变压器施工作业流程
第六章施工进度安排
6.1干式变压器安装要求
变压器安装要求：安装位置正确，附件齐全。接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。
6.2安装前的准备工作及安装要点
准备专用工器具、作业服、材料运到现场，所须的实验仪器、工器具、作业服
6.2.1器身常规检查
对干式变压器器身作常规检查时不得碰伤变压器的内部部件。
6.2.2现场运输就位
A、用16吨吊车将待安装的变压器就位。
B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。
C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Ω。
6.3 装卸作业
由于现场设备无法一次就位，需进行二次倒运。
A、变压器装卸时，防止由于卸载时车辆弹簧力的变化引起变压器倾斜。
B、变压器在装卸和运输过程中，不发生冲击或严重振动。
C、利用机械牵引时，牵引的着力点在变压器重心以下，以防倾倒。
D、运输倾斜角不超过15°
E、变压器起吊时，将钢丝绳系在箱盖吊耳上，此吊耳可吊起该干式变压器。起吊时钢丝绳必须经吊耳导向，防止变压器倾倒，保护变压器高/低压瓷套，不被钢丝绳损伤。
6.4 设备就位
由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。我方负责变压器的车面卸车，利用16吨吊车直接将变压器卸放在设备基础就近处。变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往就位地点的方向上先放置三根1OOOmm长φ32钢管，在把木方放在三根钢管所在的平面上。变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。
见下图所示：
前进方向
（每次要人为移到前面）
滚杠搬运示意图
1、所搬运的物体
2、木板（或排子）
3、滚杠
6.5 设备安装
A、设备就位后检查与预埋件位置是否符合。
B、检查设备上螺丝是否有松动。
C、准备硬母线，测量设备连接长度、硬母线弯牌角度、制作角度模具，确定硬母线所需数量。
D、将硬母线校正、根据角度模具进行弯牌操作。
E、弯牌完成后，进行母线热缩。
F、热缩完成后，在母线两侧连接处镀锌。
G、母线安装用螺栓紧固，螺栓弹平垫必须压平，在母线连接处装接头保护盒。
H、安装变压器本体接地并刷黄绿相间油漆。
6.7安全注意事项
变压器的卸装和运输，由起重工负责指挥，电工配合，措施得当，应保证人身和变压器的安全。
变压器就位时人力应足够，指挥应统一，以防倾倒伤人；狭窄处应防止挤伤。
对重心偏在一侧的变压器，在安装固定好以前，应有防止倾倒地措施。
安装变压器上设备时应有人扶持。
临时电源布置合理可靠，电动工具的电源线必须绝缘良好。
变压器在送电试运前应达到下列条件：
变压器及其设备接地系统完善，并接地良好可靠。
各项电气检查与实验均完毕并经验收合格，再行清扫，设备封闭完善。
各设备名称编号应明显正确，并备有各种作业、送电警告指示牌、遮栏，同时备有防火器具。
变压器间照明系统完善、通讯设备完善。
严格执行工作票制度。
编写试运行技术安全措施，并进行详细交底，对试运人须经系统培训合格后，才能上岗操作运行。
6.8安全风险分析
