材料标号与强度等级的关系(二)
材料标号与强度等级的关系（二）
3、砌体
铁路工程建筑物所用的砌体结构主要是石砌体和混凝土块砌体，它是由石材（片石、块石、粗料石）、混凝土砌块等块体（masonryunits，代号MU）和砌筑用砂浆（mortar，代号M）组成。
3.1、块体
标号：石材标号是以边长为20cm的立方体试件在浸水饱和状态下的抗压极限强度表示，以kgf/cm2计。如200号石材其试件抗压极限强度即200kgf/cm2.当采用边长为7.07cm或5cm的立方体试件时，其抗压极限强度应分别乘以0.85或0.80的换算系数。《铁路混凝土及砌石工程施工规范》（TBJ21086）作此规定。由于石材的力学指标资料较缺乏系统性，相关规范中规定的换算系数很不一致。如国家标准《砖石结构设计规范》（GBJ373）中，若以边长为20cm 的立方体试件为标准试件，则边长为0.7cm或0.5cm的立方体试件的换算系数的约为0.7或0.6.铁路工程常用的石材标号为200、300、400、500、600、700和800.
混凝土砌块标号与混凝土标号含义相同，铁路工程混凝土砌块通常采用的标号为150、200、250和300.
强度等级：石材强度等级是以边长为70mm的立方体试件
在浸水饱和状态下的抗压极限强度表示，以MPa计，并冠以代号MU.如MU40的石材，其试件的抗压极限强度为40MPa.当采用边长为200mm、150mm、100mm或50mm的非标准立方体试件时，其抗压极限强度应分别乘以1.43、1.28、1.14或0.86的换算系数。《铁路混凝土与砌体工程施工及验收规范》（TB1021097）即作此规定。这也是与现行国家标准《砌体结构设计规范》（GBJ388）一致的。铁路工程常用的石材强度等级为MU30、MU40、MU50、MU60、MU70、MU80和MU100.
混凝土砌块强度与混凝土强度的含义相同，但表示其强度的符号应采用块体的代号"MU"，而不应采用混凝土的代号"C"。铁路工程常用的混凝土砌体强度等级应为MU15、MU20、MU25和MU30.
标号与强度等级：采用边长为200mm的立方体试件所测得的抗压极限强度是石材标号，换算为边长70mm立方体试件的抗压极限强度（可用乘以换算系数1.43的方法求得此值）则是石材的强度等级。因此可近似认为：石材标号×1.43=强度等级。如采用边长为200mm的立方体试件测得石材抗压极限强度为200kgf/cm2，则该石材标号为200号；其强度等级需换算为边长为70mm的立方体试件的抗压极限强度，即200kgf/cm2（20MPa）×1.43=28.6MPa，强度等级为MU28.6.在实际工作中选择石材的最低强度时，可近似认为200号相当于MU30、400号相当于MU60；若将300号以MU30替代，其石材强度显然不足。虽然砌体结构的强度与砌块的强度不是线性比例关系，还与砂浆的强度有关，但也应引起足够重视。总之，
石材标号与其强度等级的比值可视为1∶1.43.
3.2、水泥砂浆
标号：水泥砂浆标号是以边长为7.07cm的立方体试件，在标准条件下养护28d的抗压极限强度表示，以kgf/cm2计。如200号水泥砂浆其试件抗压极限强度为200kgf/cm2.铁路工程常用水泥砂浆标号为50、75、100、150、200.《铁路混凝土及砌石工程施工规范》（TBJ21086）即作此规定。
强度等级：水泥砂浆强度等级是以边长为70.7mm的立方体试件在标准条件下养护28d的抗压极限强度表示，以MPa计，并冠以代号M.如M20的水泥砂浆，其试件抗压极限强度为20MPa.铁路工程常用水泥砂浆强度等级为M5、M7.5、M10、M15、M20.《铁路混凝土与砌体工程施工及验收规范》（TB1021097）作此规定，与有关国家标准的规定相一致。铁路砌体工程中所用的砂浆强度等级要求：主体工程不得小于M10，一般工程不得小于M5.
标号与强度等级：由于水泥砂浆是用作砌筑工程中的胶结料，其实际强度指标离散性较大，较缺乏统计方面的资料，且由于包括试件尺寸在内的强度试验方法没有变化，所以一般可认为50号相当于M5级、75号相当于M7.5级，其余类推，两者存在一一对应关系。
【
Word 是学生和职场人士最常用的一款办公软件之一，99.99%的人知道它，但其实，这个软件背后，还有一大批隐藏技能你不知道。掌握他们，你将开启新世界的大门。
Tab+Enter,在编过号以后，会自动编号段落
Ctrl + D调出字体栏，配合Tab+Enter全键盘操作吧
Ctrl + L 左对齐，Ctrl + R 右对齐，Ctrl + E 居中
Ctrl + F查找，Ctrl + H 替换。然后关于替换，里面又大有学问！
有时候Word文档中有许多多余的空行需要删除，这个时候我们可以完全可以用“查找替换”来轻松解决。打开“编辑”菜单中的“替换”对话框，把光标定位在“查找内容”输入框中，单击“高级”按钮，选择“特殊字符”中的“段落标记”两次，在输入框中会显示“^P^P”，然后在“替换为”输入框中用上面的方法插入一个“段落标记”(一个“^P”)，再按下“全部替换”按钮。这样多余的空行就会被删除。
Ctrl + Z是撤销，那还原呢？就是Ctrl + Y，撤销上一步撤销！
比如我输入abc, 按一下F4, 就会自动再输入一遍abc
材料强度等级
1.砂浆强度等级 砂浆强度等级是以边长为7.07 cm的立方体试块，按 标准条件[在（20±2）℃温度、相对湿度为90％以上的条件下养护至28 d的抗压强度值确定。砌筑砂浆按抗压强 度划分为 M20、M15、M10、M7.5、M5、M2.5等六个强度 等级。砂浆的强度除受砂浆本身的组成材料及配比影响外，还与基层的吸水性能有关。 2.砖的强度等级 标准规格砖为53mm×115mm×240mm，加入灰缝后，砖的长 宽厚之比为4:2:1.砖的强度等级是由抗压强度和抗折强度 综合确定的，分为MU30，MU25，MU20，MU15，MU10，MU7.5 等六个等级。 3.混泥土强度等级 混凝土抗压强度标准值，规定以150mm×150mm×150mm 的立方体为标准试块，在20±3摄氏度和90%湿度环境中养 护28天，按标准试验方法（加载速度每秒0.3MPa—0.5MPa）测得抗压强度为混凝土的立方体抗压强度。混凝土强度等 级应该按立方体抗压强度标准值确定，即用上述试验方法 测得具有95%保证率的立方体抗压强度作为混凝土的强度等级，用字母C表示。混凝土强度等级有C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80.现在一般用
的就是C20——C40的混凝土，其他的都很少用。1立方米普通混凝土的重量为2400kg（不含钢筋） 混凝土强度等级就是由立方体模块为标准制定的。 根据国家标准规定，我国采用标准立方体抗压强度作为混凝土强度特征值。制作边长为150mm的立方体标准试件，在标准养护条件（温度20±30C,相对湿度大于90%）下，养护至28天龄期，用标准试验方法测得的抗压强度值称为混凝土立方体抗压强度。 混凝土强度等级采用符号“C”与立方体抗压强度标准值(以N／mm2计)表示。混凝土立方体抗压强度标准值是指用标准方法制作并养护的边长为150mm的立方体试件，在28天龄期，用标准试验方法测得的具有95％保证率的抗压强度。普通混凝土按立方体强度标准值“划分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60共12个强度等级。
金属材料屈服强度的影响因素
材料屈服强度及其影响因素 1. 屈服标准 工程上常用的屈服标准有三种： (1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。 (2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。国际上通常以σel表示。应力超过σel时即认为材料开始屈服。 (3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。 2. 影响屈服强度的因素 影响屈服强度的内在因素有： 结合键、组织、结构、原子本性。如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化； (2)形变强化； (3)沉淀强化和弥散强化； (4)晶界和亚晶强化。 沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。 影响屈服强度的外在因素有： 温度、应变速率、应力状态。随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。应力状态的影响也很重要。虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。 3.屈服强度的工程意义 传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。 需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。 屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。因此，屈服强度是材料性能中不可缺少的重要指标。 材料开始屈服以后，继续变形将产生加工硬化。 4.加工硬化指数n的实际意义 加工硬化指数n反应了材料开始屈服以后，继续变形时材料的应变硬化情况，它决定了材料开始发生颈缩时的最大应力。n还决定了材料能够产生的最大均匀应变量，这一数值在冷加工成型工艺中是很重要的。 对于工作中的零件，也要求材料有一定的加工硬化能力，否则，在偶然过载的情况下，会产生过量的塑性变形，甚至有局部的不均匀变形或断裂，因此材料的加工硬化能力是零件安全使用的可靠保证。 形变硬化是提高材料强度的重要手段。不锈钢有很大的加工硬化指数n=0.5，因而也有很高的均匀变形量。不锈钢的屈服强度不高，但如用冷变形可以成倍地提高。高碳钢丝经过
钢筋等级强度分类
钢筋的强度等级分类 是钢筋的强度等级。跟钢筋直径没有关系。HRB235还是HPB235，表示热轧钢筋，屈服强度为235MPa，HRB335和HRB400是热轧带肋钢筋，屈服强度分别为335MPa和400MPa.现在对HPB235钢筋建筑上通常至供应直径12mm以下的，而后两种多为直径12mm以上的钢筋。 建筑上使用的钢筋主要是按照抗拉强度分的。 抗拉强度2400kg/cm平方称1级钢筋，图纸上用ф表示； 抗拉强度2800kg/cm平方也属1级钢筋，图纸上用圆圈中两竖的ф表示； 抗拉强度3400kg/cm平方的16Mn钢属2级钢筋，图纸上用下加一横的ф表示； 抗拉强度3800kg/cm平方的25MnSi钢属3级钢筋，图纸上用中间两竖、下加一横的ф表示。 我的资料是旧标准，现行标准应力单位是MPa，1MPa＝10Kg/cm平方 各种钢筋和铁的含碳量分别是怎样的？ 碳2%(质量分数)以下的是钢,2%以上的是铁.生铁比熟铁的含碳量高,含碳量越高,硬度越大,韧性越差.纯铁是理想化的不含任何杂质的物质.
生铁一般指含碳量在2~4.3%的铁的合金。又称铸铁。生铁里除含碳外，还含有硅、锰及少量的硫、磷等，它可铸不可锻。根据生铁里碳存在形态的不同，又可分为炼钢生铁、铸造生铁和球墨铸铁等几种。炼钢生铁里的碳主要以碳化铁的形态存在，其断面呈白色，通常又叫白口铁。这种生铁性能坚硬而脆，一般都用做炼钢的原料。铸造生铁中的碳以片状的石墨形态存在，它的断口为灰色，通常又叫灰口铁。由于石墨质软，具有润滑作用，因而铸造生铁具有良好的切削、耐磨和铸造性能。但它的抗位强度不够，故不能锻轧，只能用于制造各种铸件，如铸造各种机床床座、铁管等。球墨铸铁里的碳以球形石墨的形态存在，其机械性能远胜于灰口铁而接近于钢，它具有优良的铸造、切削加工和耐磨性能，有一定的弹性，广泛用于制造曲轴、齿轮、活塞等高级铸件以及多种机械零件。此外还有含硅、锰、镍或其它元素量特别高的生铁，叫合金生铁，如硅铁、锰铁等，常用做炼钢的原料。在炼钢时加入某些合金生铁，可以改善钢的性能 钢筋是指热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋和热轧带肋钢筋两种。 用加热钢坯轧成的条形钢材。主要用于钢筋混凝土和预应力混凝土结构的配筋，是土木建筑工程中使用量最大的钢材品种之一。直径6.5～9毫米的钢筋，大多数卷成盘条；直径10～40毫米的一般是6～12
水泥材料的标号与强度关系
1水泥 标号：是按规定龄期的抗压强度和抗折强度划分（kgf/cm2），硅酸盐水泥、普通水泥的强度龄期为3d、28d，矿渣水泥、火山灰水泥、粉煤灰水泥和复合水泥的强度龄期为3d、7d、28d。强度的检验方法按《水泥胶砂强度检验方法》（GB17785）（简称GB法，此标准已于1999年5月1日废止）执行。各类水泥的强度共设275、325、425、425R、525、525R、625、625R和725R九个标号。 强度等级：水泥强度等级也按规定龄期的抗压强度和抗折强度划分，唯强度以MPa计。各类水泥的强度龄期统一为3d、28d。强度的检验方法按《水泥胶砂强度检验方法（ISO法）》（GB/T176711999）（简称ISO法，此标准于1999年5月1日实施）执行。常用各类水泥的强度共设32.5、32.5R、42.5、42.5R、52.5、52.5R、62.5和62.5R八个等级。相应的产品新标准是《硅酸盐水泥、普通硅酸盐水泥》（GB1751999）、《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》 （GB13441999）和《复合硅酸盐水泥》（GB129581999）。这三 项标准于1999年12月1日起实施。考虑水泥生产、检验及使用 方面的实际情况，规定了为期1年的过渡期。过渡期内新老标 准的水泥并行，从而实现平稳过渡。 R型水泥属于快硬型,对3天强度有较高的要求。比如32.5 的三天强度要求为抗压11.0 抗折 2.5； 32.5R 的三天 强度要求为抗压16.0 抗折 3.5； 28天强度要求是一样 的抗压32.5 抗折 5.5 标号与强度等级关系：采用了不同的强度检验方法，即由 GB法改为ISO法。经试验对比，老标准水泥采用GB法和ISO 法的试验结果是：抗折强度差值不大；而抗压强度用ISO法检 验的则普遍较用GB法检验的降低了大约一个强度等级。 名称简写主要成分代号 硅酸盐水泥无硅酸盐水泥熟料、0～5％混合材料、适量石膏P 普通硅酸盐 水泥普通水 泥 由硅酸盐水泥熟料、6％～15％混合材料、适 量石膏 P·O 矿渣硅酸盐 水泥矿渣水 泥 由硅酸盐水泥熟料、20％～70％粒化高炉矿 渣、适量石膏 P·S 火山灰质硅酸盐水泥火山灰 水泥 由硅酸盐水泥熟料、20％～50％火山灰质混合 材料、适量石膏 P·P 粉煤灰硅酸盐水泥粉煤灰 水泥 由硅酸盐水泥熟料、20％～40％粉煤灰、适量 石膏磨 P·F 复合硅酸盐 水泥复合水 泥 由硅酸盐水泥熟料、两种或两种以上规定的混 合材料、适量石膏 P·C 石灰石硅酸 盐水泥 无由硅酸盐水泥熟料、石灰石、适量石膏P·L
混凝土强度等级对照表
混凝土强度等级对照表 混凝土的抗压强度是通过试验得出的，我国最新标准C60强度以下的采用边长为150mm的立方体试件作为混凝土抗压强度的标准尺寸试件。按照《普通混凝土力学性能试验方法标准》GB/T50081-2002，制作边长为150mm的立方体在标准养护（温度20±2℃、相对湿度在95%以上）条件下，养护至28d龄期，用标准试验方法测得的极限抗压强度，称为混凝土标准立方体抗压强度，以fcu表示。按照GB50010-2010《混凝土结构设计规范》规定，在立方体极限抗压强度总体分布中，具有95%强度保证率的立方体试件抗压强度，称为混凝土立方体抗压强度标准值（以MPa计），用fcu 表示。 依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级。 按照GB50010-2010《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即：C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。例如，强度等级为C30的混凝土是指30M Pa≤fcu<35MPa 影响混凝土强度等级的因素主要与水泥等级和水灰比、骨料、龄期、
养护温度和湿度等有关。 混凝土质量的主要指标之一是抗压强度，从混凝土强度表达式不难看出，混凝土抗压强度与混凝土用水泥的强度成正比，按公式计算，当水灰比相等时，高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。一般来说，水灰比与混凝土强度成反比，水灰比不变时，用增加水泥用量来提高混凝土强度是错误的，此时只能增大混凝土和易性，增大混凝土的收缩和变形。 所以说，影响混凝土抗压强度的主要因素是水泥强度和水灰比，要控制好混凝土质量，最重要的是控制好水泥质量和混凝土的水灰比两个主要环节。此外，影响混凝土强度还有其它不可忽视的因素。 粗骨料对混凝土强度也有一定影响，所以，工程开工时，首先由技术负责人现场确定粗骨料，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相同时，两种材料配制的混凝土，碎石的混凝土强度比卵石高。 因此我们一般对混凝土的粗骨料粒径控制与不同的工程部位相适应；细骨料品种对混凝土强度影响程度比粗骨料小，但砂的质量对混凝土质量也有一定的影响，施工中，严格控制砂的含泥量在3%以内，因此，砂石质量必须符合混凝土各标号用砂石质量标准的要求。
螺栓强度等级如何确定
螺栓强度等级如何确定 普通螺栓又分A级、B级(精制螺栓)和C级(粗制螺栓)两种 A、B级螺栓采用5.6级和8.8级钢材，C级螺栓采用4.6级和4.8级钢材。高强度螺栓采用8.8级和10.9级钢材。10.9级中10表示钢材抗拉极限强度为fu=1000N／mm2，0.9表示钢材屈服强度fy=0.9fu，其他型号以此类推。锚栓采用Q235或Q345钢材。 A级、B级螺栓(精制螺栓)由毛坯经轧制而成，螺栓杆表面光滑，尺寸较准确，螺孔需用钻模钻成，或在单个零件上先冲成较小的孔，然后在装配好的构件上再扩钻至设计孔径(称I类孔)。螺杆的直径与孔径间的空隙甚小，只容许0.3mm左右，安装时需轻轻击人孔，既可受剪又可受拉。但A级、B级螺栓(精制螺栓)制造和安装都较费工，价格昂贵，在钢结构中只用于重要的安装节点处，或承受动力荷载的既受剪又受拉的螺栓连接中。 C级螺栓(粗制螺栓)用圆钢辊压而成，表面较粗糙，尺寸不很精确，其螺孔制作是一次冲成或不用钻模钻成(称Ⅱ类孔)，孔径比螺杆直径大1--2mm，故在剪力作用下剪切变形很大，并有可能个别螺栓先与孔壁接触，承受超额内力而先遭破坏。由于c级螺栓(粗制螺栓)制造简单，价格便宜，安装方便，常用于各种钢结构工程中，特别适宜于承受沿螺杆轴线方向受拉的连接、可拆卸的连接和临时固定构件用安装连接中。如在连接中有较大的剪力作用时，考虑到这种螺栓的缺点而改用支托等构造措施以承受剪力，让它只受拉力以发扬它的优点。 C级螺栓亦可用于承受静力荷载或间接动力荷载的次要连接中作为受剪连接 不锈钢高强度螺栓 不锈钢高强度螺栓具有高强度且耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的螺栓。不会产生腐蚀、点蚀、锈蚀或磨损。不锈钢还是建筑用金属材料中强度最高的材料之一。由于不锈钢具有良好的耐腐蚀性，所以它能使结构部件永久地保持工程设计的完整性。 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。 高强度螺栓用高强度钢制造的,或者需要施以较大预紧力的螺栓,皆可称为高强度螺栓.高强 度螺栓多用于桥梁、钢轨、高压及超高压设备的连接.这种螺栓的断裂多为脆性断裂.应用于超高压设备上的高强度螺栓,为了保证容器的密封,需要施以较大的预应力关于高强度螺栓的几个概念1.按规定螺栓的性能等级在8.8级以上者,称为高强度螺栓.现国家标准只罗列到M39,对于大尺寸规格,特别是长度大于%10~15倍的高强度螺栓,国内生产尚属短线。 高强螺栓与普通螺栓区别
水泥标号字母中的涵义
GB175-2007是最新的“通用硅酸盐水泥标准”，其中包括了硅酸盐水泥（P.I、P.II）、普通硅酸盐水泥（P.O）、矿渣硅酸盐水泥（P.S.A 和P.S.B，P.S.A水泥的矿渣掺加量为20--50%，P.S.B水泥的矿渣掺加量为50--70%。）、火山灰质硅酸盐水泥（P.P）、粉煤灰硅酸盐水泥（P.F）和复合硅酸盐水泥（P.C）几个品种。除此之外，还有一些特种水泥标准，如： GB 200-2003 中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水 泥 GB 748-2005 抗硫酸盐水泥 GB 13693-2005 道路硅酸盐水泥 还有一些高铝水泥、自应力水泥、高强块硬水泥、型砂水泥等等 中文词条名：水泥标号中字母的含义 英文词条名： 普通硅酸盐水泥代号P.O 复合硅酸盐水泥P.C 矿渣硅酸盐水泥P.S 火山灰硅酸盐水泥P.P 粉煤灰硅酸盐水泥P.F 字母后面的数字是强度等级，如32.5、42.5等，早强水泥在后面加R 。 目前，水泥已经成为任何建筑施工中不可缺少的主要材料。仔细看一看水泥的包装袋上都写着：400、500、600等的号码，不要小看这些数字，它们都代表不同的含义。我们建大型的桥梁需要用高强
度的水泥，而造普通的房屋、仓库等就不需要很高强度的水泥，根据不同的需要，就制成了各个等级质量不同的产品。 水泥的标号就是它们的等级标志，它的具体内容有：1.凝固后的强度，标号越高强度越高。包括抗压和抗拉承受能力。2.凝固的速度，700、800号是快硬水泥，凝固时间短，用于紧急工程和水下建筑。水泥强度检测一般为3天、7天、28天龄期的检验，每个龄期都有不同的检验标准。水泥是一种水硬性胶凝材料，强度的发挥是随着时间而增长的，到一定的时间就增长完毕，一般一年之后强度增长就停止了。水泥的分类，除了以各种标号表示外，以用料和特性的不同来区分，如矿渣硅酸盐水泥、火山灰硅酸盐水泥、普通硅酸盐水泥。还有特性水泥，如耐酸水泥、耐热水泥、抗硅酸盐水泥、膨胀水泥等，是根据它们的特性命名的。回答时间：2006-5-26 水泥标号2008-05-18 20:36水泥的标号水泥的标号是水泥强度大小的标志，测定水泥标号的抗压强度，系指水泥砂浆硬结28d后的强度。例如检测得到28d后的抗压强度为310 kg/cm2，则水泥的标号定为300号。抗压强度为300-400 kg/cm2者均算为300号。普通水泥有：200、250、300、400、500、600六种标号。200号-300号的可用于一些房屋建筑。400号以上的可用于建筑较大的桥梁或厂房，以及一些重要路面和制造预制构件。关于水泥标号的用法，其实并没有非常精细的规定，一般来说，设计图纸中会给出明确的规定。在民用建筑工程中，一般用的比较多的是普通硅酸盐水泥和矿渣硅酸盐水泥。标号一般常用的有P.O 32.5/42.5，P.S 32.5/42.5。有325的和425的325的250元--300元425
混凝土强度等级对照表
混凝土强度等级对照表 标准 混凝土的抗压强度是通过试验得出的，我国最新标准C60强度以下的采用边长为150mm的立方体试件作为混凝土抗压强度的标准尺寸试件。按照《普通混凝土力学性能试验方法标准》GB/T50081-2002，制作边长为150mm的立方体在标准养护(温度20±2℃、相对湿度在95%以上)条件下，养护至28d龄期，用标准试验方法测得的极限抗压强度，称为混凝土标准立方体抗压强度，以fcu表示。[1]按照GB50010-2010《混凝土结构设计规范》规定，在立方体极限抗压强度总体分布中，具有95%强度保证率的立方体试件抗压强度，称为混凝土立方体抗压强度标准值(以MPa计)，用fcu表示。[2] 依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级。 按照GB50010-2010《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即:C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。例如，强度等级为C30的混凝土是指30MPa≤fcu<35MPa[2] 影响混凝土强度等级的因素主要与水泥等级和水灰比、骨料、龄期、养护温度和湿度等有关。
影响因素 混凝土质量的主要指标之一是抗压强度，从混凝土强度表达式不难看出，混凝土抗压强度与混凝土用水泥的强度成正比，按公式计算，当水灰比相等时，高标号 水泥比低标号水泥配制出的混凝土抗压强度高许多。一般来说，水灰比与混凝土强度成反比，水灰比不变时，用增加水泥用量来提高混凝土强度是错误的，此时只能增大混凝土和易性，增大混凝土的收缩和变形。 所以说，影响混凝土抗压强度的主要因素是水泥强度和水灰比，要控制好混凝土质量，最重要的是控制好水泥质量和混凝土的水灰比两个主要环节。此外，影响混凝土强度还有其它不可忽视的因素。 粗骨料对混凝土强度也有一定影响，所以，工程开工时，首先由技术负责人现场确定粗骨料，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相同时，两种材料配制的混凝土，碎石的混凝土强度比卵石高。 因此我们一般对混凝土的粗骨料粒径控制与不同的工程部位相适应;细骨料品种对混凝土强度影响程度比粗骨料小，但砂的质量对混凝土质量也有一定的影响，施工中，严格控制砂的含泥量在3%以内，因
常用材料力学性能.
常用材料性质参数 材料的性质与制造工艺、化学成份、内部缺陷、使用温度、受载历史、服役时间、试件尺寸等因素有关。本附录给出的材料性能参数只是典型范围值。用于实际工程分析或工程设计时,请咨询材料制造商或供应商。 除非特别说明,本附录给出的弹性模量、屈服强度均指拉伸时的值。 表 1 材料的弹性模量、泊松比、密度和热膨胀系数 材料名称弹性模量E GPa 泊松比V 密度 kg/m3 热膨胀系数a 1G6/C 铝合金-79 黄铜 青铜 铸铁 混凝土（压 普通增强轻质17-31 2300 2400 1100-1800
7-14 铜及其合金玻璃 镁合金镍合金( 蒙乃尔铜镍 塑料 尼龙聚乙烯 2.1-3.4 0.7-1.4 0.4 0.4 880-1100 960-1400 70-140 140-290 岩石(压 花岗岩、大理石、石英石石灰石、沙石40-100 20-70 0.2-0.3 0.2-0.3 2600-2900 2000-2900 5-9 橡胶130-200 沙、土壤、砂砾钢
高强钢不锈钢结构钢190-210 0.27-0.30 7850 10-18 14 17 12 钛合金钨木材（弯曲 杉木橡木松木11-13 11-12 11-14 480-560 640-720 560-640 1 表 2 材料的力学性能 材料名称/牌号屈服强度s CT MPa 抗拉强度b CT
MPa 伸长率 5 % 备注 铝合金LY12 35-500 274 100-550 412 1-45 19 硬铝 黄铜青铜 铸铁( 拉伸HT150 HT250 120-290 69-480 150 250 0-1 铸铁( 压缩混凝土(压缩铜及其合金 玻璃
混凝土等级强度
渗透系数与抗渗标号的换算 抗渗性是混凝土的一项重要指标，我们在抗渗混凝土施工前需要对混凝土进行抗渗试验。抗渗试验就是对试件定时逐级加压，即从0.1MPa开始，每隔8h增加0.1MPa，直至6个试件中有3个端面渗水为止。这样，进行一次试验，需要连续进行数十小时至上百小时。这么长时间的试验，如果 发生停电现象，会给试验带来影响，使试验无法继续进行，影响对抗渗性能的评估。研究表明，混凝土的渗水高度Dm与其所受压力水头H及施压时间T的乘积(TH)的平方根成正比。 式中：K——混凝土渗透系数；m——混凝土空隙率，通常取m=0.03。 国内科研单位还据此给出了混凝土抗渗标号与渗透系数的换算关系。根据以上成果，我们在长期试验实践中，摸索出在停电状况下，通过测试水压衰减曲线，继续进行抗渗试验的新方法，有效地解决了停电或无电情况下的抗渗试验问题。 1 水压衰减曲线 所谓水压衰减曲线，就是在加压试验过程中停止加压，此时试验水在已有压力作用下，将会继续向试件上部渗透，随着时间的推移，水压逐渐衰减。这种衰减是有规律的，如以时间为横坐标，水压为纵坐标，绘制两者的关系图，可得一条比较光滑的曲线，称作水压衰减曲线。根据试验过程中的供电情况，水压衰减曲线有以下几种类型： (1)进行抗渗标号试验过程中，停电时间较长，未能恢复正常试验的，为分级加压—衰减型(图1－a)。 (2)进行抗渗标号试验过程中，停电时间较短，供电后又恢复正常试验的，为分级加压—衰减—分级加压型(图1－b)。 (3)无电时，人工加压—衰减型(图1－c)。(4)无电时，人工数次加压—衰减型(图1－d)。 抗渗混凝土试验间断的处理
2 水压衰减曲线测绘及计算 (1)停电时，立即记录下停电时间及当时水压(P0)，并切断电源，防止来电时人不在场，无法记录继续加压情况。 (2)停电2h内，因水压衰减较快，每隔10min左右观测一次水压衰减情况，做好记录；2h后，水压衰减变缓，可半小时或更长一些时间观测一次，直至恢复正常试验。 (3)绘制水压衰减曲线。根据测试结果，绘制水压衰减曲线图。 (4)计算停电观测期间水压(P)与加压时间(T)的乘积之和。 ΣTP=T1P1+T2P2+……+T n P n 式中：T1，T2，……，T n分别为第1，2，……，n次观测的时间间隔；P1，P2，……，P n为与之对应的观测时间段内的平均水压。这里的平均水压是个变量，但由于各个观测段的时间比较短，每个观测段内的水压变化可认为近似一条直线，所以，该段的平均水压近似等于其上、下两个测点水压的平均值。 P1=(P0+P1)／2 P2=(P1+P2)／2 ……P n=(P n-1+P n)／2 当n个观测段的时间间隔相同时：Σni=1TP=T(P0／ 2+P1+P2+……+P n-1+P n／2) 为换算方便，式中的水压单位以取兆帕、时间单位以取小时为宜。 3 渗透系数的计算 多数时间供电正常，偶尔出现短时间停电的，可在来电后继续进行逐级加压试验(如图1-b)。但应扣除停电期间已经施加的水压、时间乘积之和。 试验结束后，立即将试件卸下，沿轴线方向从中间劈开，测得其平均渗水高度D m，而后计算渗透系数K。 K=(mD2m)／2ΣTH(cm／s) 式中：m——混凝土空隙率；D m——平均渗透高度(cm)；T——渗水时间(S)；H——压力水头，压强为1MPa时的压力水头H≈104(cm)
螺栓强度等级分类标准2010
钢结构连接用螺栓性能等级 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度，
X*100*（Y/10）=此螺栓的屈服强度 （因为按标识规定：屈服强度/抗拉强度=Y/10） =============== 如4.8级 则此螺栓的 抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa ================= 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.52 3、1/4￠￠以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#， 10#， 12# 螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线
混凝土标号与混凝土强度等级的换算关系
混凝土标号与混凝土强度等级的换算关系 一、《钢筋混凝土结构设计规范》（TJ10—74）的混凝土标号可按附表1.1换算为混凝土强度等级。 混凝土标号与强度等级的换算附表 1.1 二、当按TJ10—74规范设计，在施工中按本标准进行混凝土强度检验评定时，应先将设计规定的混凝土标号按附表1.1换算为混凝土强度等级，并以其相应的混凝土立方体抗压强度标准值fcuｕ，k（N/m㎡）按本标准第四章的规定进行混凝土强度的检验评定。混凝土的配制强度可按换算后的混凝土强度等级和强度标准差采用插值法由附表2.1确定。 附录二混凝土施工配制强度混凝土施工配制强度（N/m㎡） 附表 2.1 注：混凝土强度标准差应按本标准附录三的规定确定。 附录三混凝土生产质量水平（一）混凝土的生产质量水平，可根据统计周期内混凝土强度标准差和试件强度不低于要求强度等级的百分率，按附表3.1划分。对预拌混凝土厂和预制混凝土构件厂,其统计周期可取一个月；对在现场
集中搅拌混凝土的施工单位，其统计周期可根据实际情况确定。 混凝土生产质量水平附表 3.1 （二）在统计周期内混凝土强度标准差和不低于规定强度等级的百分率，可按下列公式计算： 式中：fcu，i——统计周期内第i组混凝土试件的立方体抗压强度值（N/m ㎡）； N——统计周期内相同强度等级的混凝土试件组数，N≥25；μfcu——统计周期内N组混凝土试件立方体抗压强度的平均值； No——统计周期内试件强度不低于要求强度等级的组数。 （三）盘内混凝土强度的变异系数不宜大于5%，其值可按下列公式确定： 式中：δb——盘内混凝土强度的变异系数；σb——盘内混凝土强度的标准差（N/m㎡）。 （四）盘内混凝土强度的标准差可按下列规定确定： 1 在混凝土搅拌地点
螺栓强度等级对照表
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度， X*100*（Y/10）=此螺栓的屈服强度 （因为按标识规定：屈服强度/抗拉强度=Y/10）
=============== 如4.8级 则此螺栓的 抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa ================= 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 2、英制计量：（8进制） 1英寸=8英分 1英寸=25.4 mm 3/8￠￠×25.4 =9.52 3、1/4￠￠以下的产品用番号来表示其称呼径，如： 4#， 5#， 6#， 7#， 8#， 10#， 12# 螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：
水泥 混凝土的标号
一．水泥 标号：水泥标号是按规定龄期的抗压强度和抗折强度划分，强度以kgf/ cm2 计。硅酸盐水泥、普通水泥的强度龄期为3 d、28 d ，矿渣水泥、火山灰水泥、粉煤灰水泥和复合水泥的强度龄期为3 d、7 d、28 d。强度的检验方法按《水泥胶砂强度检验方法》（GB177 85）（简称GB 法，此标准已于1999 年5 月1 日废止）执行。各类水泥的强度共设275、325、425、425R、525、525R、625、625R 和725R 九个标号。 强度等级：水泥强度等级也按规定龄期的抗压强度和抗折强度划分，唯强度以MPa 计。各类水泥的强度龄期统一为3 d、28 d。强度的检验方法按《水泥胶砂强度检验方法（ISO 法）》（GB/ T17671 1999）（简称ISO 法，此标准于1999 年5 月1 日实施）执行。常用各类水泥的强度共设32. 5 、32. 5R、42. 5 、42. 5R、52. 5 、52. 5R、62. 5 和62. 5R八个等级。相应的产品新标准是《硅酸盐水泥、普通硅酸盐水泥》（GB175 1999）、《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344 1999）和《复合硅酸盐水泥》（GB12958 1999）。这三项标准于1999 年12 月1 日起实施。考虑水泥生产、检验及使用方面的实际情况，规定了为期 1 年的过渡期。过渡期内新老标准的水泥并行，从
而实现平稳过渡。 标号与强度等级：水泥强度从标号到强度等级的变化，主要是由于采用了不同的强度检验方法，即由GB 法改为ISO 法。这是我国水泥标准为向国际标准靠拢并与其保持一致做出的重大修改。两种检验方法在胶砂组成（标准砂、灰砂比、水灰比）、搅拌方法、振实成型方法、养护、加载速度、试验条件控制和仪器设备等方面有明显的差别。经试验对比，老标准水泥采用GB 法和ISO 法的试验结果是：抗折强度差值不大，对水泥强度指标的影响可忽略不计；而抗压强度用ISO 法检验的则普遍较用GB 法检验的降低了大约一个强度等级。如标号为425 的水泥，其强度等级相当于32. 5。就平均统计水平来看，标号与强度等级的关系大致是425 号→32. 5 级、525 号→42. 5级、625 号→52. 5 级。 二．混凝土 标号：混凝土标号是指按标准方法制作、养护的边长为20 cm 的立方体标准试件，在28 d 龄期用标准试验方法所测得的抗压极限强度，以kgf/ cm2 计。如500 号混凝土，其试件抗压极限强度为500 kgf/ cm2 。当采用非标准尺寸的试件时，应换算成标准试件的强度，换算系数分别是：边长15 cm 的立方体试件为0.
混凝土和砂浆标号与强度等级的关系

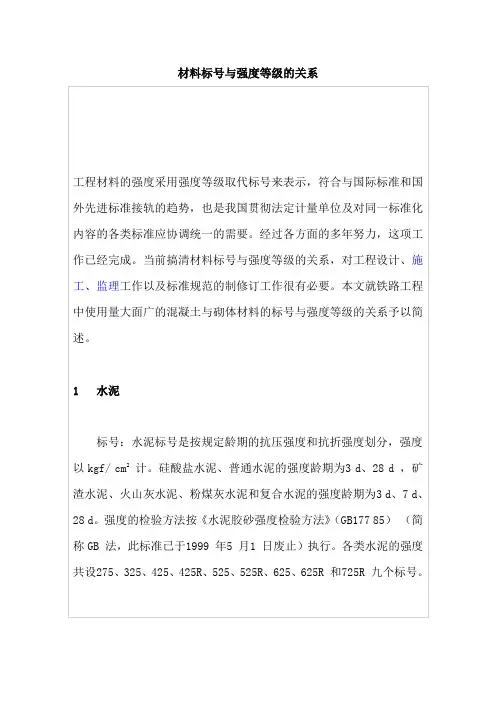

材料标号与强度等级的关系 工程材料的强度采用强度等级取代标号来表示，符合与国际标准和国外先进标准接轨的趋势，也是我国贯彻法定计量单位及对同一标准化内容的各类标准应协调统一的需要。经过各方面的多年努力，这项工作已经完成。当前搞清材料标号与强度等级的关系，对工程设计、施工、监理工作以及标准规范的制修订工作很有必要。本文就铁路工程中使用量大面广的混凝土与砌体材料的标号与强度等级的关系予以简述。 1 水泥 标号：水泥标号是按规定龄期的抗压强度和抗折强度划分，强度以kgf/ cm2计。硅酸盐水泥、普通水泥的强度龄期为3 d、28 d ，矿渣水泥、火山灰水泥、粉煤灰水泥和复合水泥的强度龄期为3 d、7 d、28 d。强度的检验方法按《水泥胶砂强度检验方法》（GB177 85）（简称GB 法，此标准已于1999 年5 月1 日废止）执行。各类水泥的强度共设275、325、425、425R、525、525R、625、625R 和725R 九个标号。
强度等级：水泥强度等级也按规定龄期的抗压强度和抗折强度划分，唯强度以MPa 计。各类水泥的强度龄期统一为3 d、28 d。强度的检验方法按《水泥胶砂强度检验方法（ ISO 法）》（GB/ T17671 1999）（简称ISO 法，此标准于1999 年5 月1 日实施）执行。常用各类水泥的强度共设32. 5 、32. 5R、42. 5 、42. 5R、52. 5 、52. 5R、62. 5 和62. 5R八个等级。相应的产品新标准是《硅酸盐水泥、普通硅酸盐水泥》（GB175 1999）、《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344 1999）和《复合硅酸盐水泥》（GB12958 1999）。这三项标准于1999 年12 月1 日起实施。考虑水泥生产、检验及使用方面的实际情况，规定了为期1 年的过渡期。过渡期内新老标准的水泥并行，从而实现平稳过渡。 标号与强度等级：水泥强度从标号到强度等级的变化，主要是由于采用了不同的强度检验方法，即由GB 法改为ISO 法。这是我国水泥标准为向国际标准靠拢并与其保持一致做出的重大修改。两种检验方法在胶砂组成（标准砂、灰砂比、水灰比）、搅拌方法、振实成型方法、养护、加载速度、试验条件控制和仪器设备等方面有明显的差别。经试验对比，老标准水泥采用GB 法和ISO 法的试验结果是：抗折强度差值不大，对水泥强度指标的影响可忽略不计；而抗压强度用ISO 法检验的则普遍较用GB 法检验的降低了大约一个强度等级。如标号为425 的水泥，其强度等级相当于32. 5。就平均统计水平来看，标号
各种许用应力与抗拉强度、屈服强度的关系
各种许用应力与抗拉强度、屈服强度的关系 我们在设计的时候常取许用剪切应力，在不同的情况下安全系数不同，许用剪切应力就不一样。校核各种许用应力常常与许用拉应力有联系，而许用材料的屈服强度（刚度）与各种应力关系如下： <一> 许用（拉伸）应力 钢材的许用拉应力[δ]与抗拉强度极限、屈服强度极限的关系： 1.对于塑性材料[δ]= δs /n 2.对于脆性材料[δ]= δb /n δb ---抗拉强度极限 δs ---屈服强度极限 n---安全系数 轧、锻件n=1.2-2.2 起重机械n=1.7 人力钢丝绳n=4.5 土建工程n=1.5 载人用的钢丝n=9 螺纹连接n=1.2-1.7 铸件n=1.6-2.5 一般钢材n=1.6-2.5 注：脆性材料：如淬硬的工具钢、陶瓷等。 塑性材料：如低碳钢、非淬硬中炭钢、退火球墨铸铁、铜和铝等。 <二> 剪切 许用剪应力与许用拉应力的关系： 1.对于塑性材料[τ]=0.6-0.8[δ] 2.对于脆性材料[τ]=0.8-1.0[δ] <三> 挤压 许用挤压应力与许用拉应力的关系 1.对于塑性材料[δj]=1.5- 2.5[δ]
2.对于脆性材料[δj]=0.9-1.5[δ] 注：[δj]=1.7-2[δ]（部分教科书常用） <四> 扭转 许用扭转应力与许用拉应力的关系： 1.对于塑性材料[δn]=0.5-0.6[δ] 2.对于脆性材料[δn]=0.8-1.0[δ] 轴的扭转变形用每米长的扭转角来衡量。对于一般传动可取[φ]=0.5°--1°/m；对于精密件，可取[φ]=0.25°-0.5°/m；对于要求不严格的轴，可取[φ]大于1°/m计算。 <五> 弯曲 许用弯曲应力与许用拉应力的关系： 1.对于薄壁型钢一般采取用轴向拉伸应力的许用值 2.对于实心型钢可以略高一点，具体数值可参见有关规范。
水泥标号及种类
水泥标号 水泥的标号是水泥“强度”的指标。 水泥的强度是表示单位面积受力的大 小，是指水泥加水拌和后，经凝结、硬化后的坚实程度（水泥的强度与组成水泥 的矿物成分、颗粒细度、硬化时的温度、湿度、以及水泥中加水的比例等因素有 关）。水泥的强度是确定水泥标号的指标，也是选用水泥的主要依据。测定水泥 强度目前使用的方法是“软练法”。 基本信息 此法是将1：3的水泥、（福建平潭白石英砂）及规定的水，按照规定的方法与 水泥拌制成软练胶砂，制成7．07 X 7．07 X 7．07厘米的立方体抗压试块与8 字形抗拉试块，在标准条件下进行养护，分别测定其3天、7天及28天的抗压 强度和抗拉强度，以分组试块的28天平均抗压强度来确定水泥的标号，但3天、 7天的抗压强度也必须满足规定的要求。在我国现行国家标准《水泥胶砂强度检 验方法》规定，是以1：2.5的水泥和标准砂，按规定的水灰比（0.44或0.46）， 用标准制作方法制成 4cm× 4cm×16cm 的标准试件。在标准养护条件下，达规 定龄期（3d 、28d 或3d 、7d 、28d ）时，测定其抗折和抗压强度，按国家标准规 定的最低强度值评定其所属标号。 目前我国生产的水泥一般有225#、325#、425#、525#等几种标号。生产不同标 号的水泥，是为了适应制做不同标号的混凝土的需要。 水泥种类 水泥的品种非常多，根据国家标准《水泥的命名、定义和术语》GB/T 4131-1997 规定，水泥按其用途及性能可分为、专用水泥以及特性水泥三类。目前，我国建 筑工程中常用的是硅酸盐水泥，它是以硅酸盐熟料和适量的石膏及规定的混合材 料制成的水硬性胶凝材料。具体名称、代号及强度等级见下表： 通用水泥的代号和强度等级 水泥名称 简称 代号 强度等级 硅酸盐水泥 P·Ⅰ、P·Ⅱ 42.5、42.5R 、52.5、 52.5R 、62.5、62.5R 普通水泥 P·O 42.5、42.5R 、52.5、52.5R 矿渣水泥 P·S·A、P·S·B 32.5、32.5R 42.5、42.5R 52.5、52.5R 火山灰水泥 P·P 粉煤灰水泥 P·F 复合水泥 P·C 注：强度等级中，R 表示早强性。
混凝土强度等级为C30.
一、填空题 1、混凝土强度等级为C30，表示混凝土 为30N/mm 2。 2、混凝土在长期不变荷载作用下将产生 变形，混凝土在空气中凝结硬化时将产生 变形。 3、钢筋的塑性变形性能通常用 和 两个指标来衡量。 4、钢筋与混凝土之间的粘结力由胶结力 、 和 三部分组成。 5、建筑结构的极限状态可分为 和 两类。 6、受弯构件正截面破坏的主要形态有 、 和 三种。 7、适筋梁三个受力阶段中，梁正截面抗裂验算的依据是_____阶段，第Ⅱ阶段是梁使用阶段 变形和裂缝宽度的依据；正截面受弯承载力计算的依据是 ___阶段。 8、双筋矩形截面梁正截面承载力计算公式的适用条件之一为s a x 2 ，其目的是为了保 证 。 9、影响受弯构件斜截面受剪承载力的主要因素有 、混凝土强度、 、纵筋配筋率、斜截面上的骨料咬合力以及截面尺寸和形状等。 10、为保证受弯构件斜截面受弯承载力，纵向钢筋弯起点应在该钢筋的充分利用截面以外， 该弯起点至充分利用截面的距离为 。 11、偏心受压构件长柱计算中，侧向挠曲而引起的附加弯矩是通过 来加以考虑的。 12、受扭构件中受扭纵向受力钢筋在截面四角必须设置，其余纵向钢筋应沿截面周边 布置。 13、受弯构件按正常使用极限状态进行变形和裂缝宽度验算时，应按荷载效应的标准组合并 考虑荷载 的影响。 二、单项选择题 1、混凝土强度等级按照 ( )确定。 A .立方体抗压强度标准值； B .立方体抗压强度平均值； C .轴心抗压强度标准值； D .轴心抗压强度设计值。 2、同一强度等级的混凝土，各种强度之间的关系是（ ）。 A .t cuk c f f f ＞＞ B .t c cuk f f f ＞＞ C .c t cuk f f f ＞＞ D .c cuk t f f f ＞＞ 3、下列哪个项目不是结构上的作用效应（ ）？ A.柱内弯矩 B.梁的挠度 C.屋面雪荷载 D.地震作用引起的剪力 4、提高受弯构件正截面受弯承载力最有效的方法是（ ）。 A.提高混凝土强度等级 B.增加保护层厚度 C.增加截面高度 D.增加截面宽度 5、正常设计的梁发生正截面破坏或斜截面破坏时，其破坏形式分别为（ ）。
