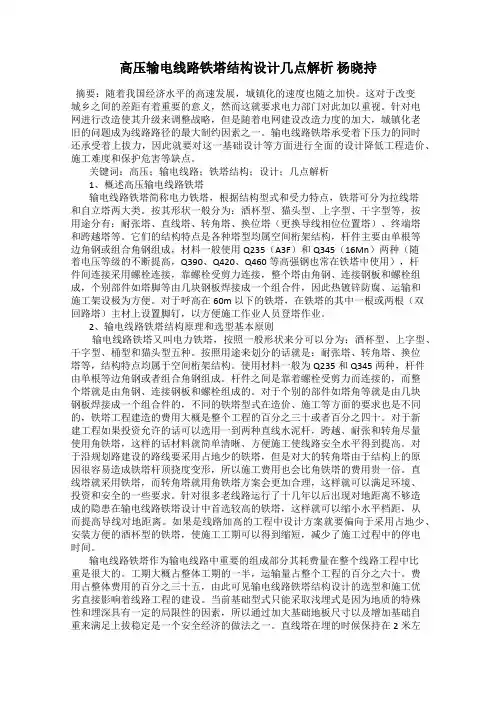

高压输电线路铁塔结构设计

摘要：高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。

电力产生要高质量传送到用电地，必须依靠电网的传输功能。高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。高压输电线路设计是高压输电线路规划和准备工作阶段的重点，做好高压输电线路设计工作意义重大，电力工作者应该提高对压输电线路设计工作的重视，熟悉和了解高压输电线路铁塔结构设计、防雷设计和防污损等工作重点，切实提高高压输电线路设计质量，提升电力事业发展和进步的水平。在实际的高压输电线路设计工作中电力工作者要做好力学分析、污损预计和引雷设计，通过踏实的基层工作，提升高压输电线路设计的实用性和功能性，为高压输电线路的稳定运行做好实际的基础性设计工作。

1、高压输电线路铁塔结构设计的要点

1.1 高压输电线路铁塔的布置形式

高压输电线路铁塔的布置形式以交叉斜材式为主，将交叉斜材布置到导线横担根部，在节点上增设 1 根短角钢，以增强其抵抗纵

架空输电线路的施工工艺流程

架空输电线路的施工工艺流程输电线路的建设工作分为：准备工作、施工安装、工程验收。施工安装是将输电线路的各个组成部分按设计图纸的要求进行安装作业，包括：土石方、基础、杆塔、架线、接地装置等五个工序，通常将这五个工序又综合成三大基本工序：基础、杆塔、架线。准备工作根据审定后的施工图纸及现场情况，在幵工前应做好充分准备工作，其主要工作内容包括：现场调查（接桩），工程指挥部、材料站、施工驻点的选择，器材准备，施工机具准备、检修、障碍物处理及协议，占地赔偿，施工复测、编制施工组织设计和施工计划及施工技术设计，进行技术培训、新技术科研试验，施工图技术交底等。 1.1现场调查（接桩）设计单位按施工断面图进行现场定位，施工单位派人现场对线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。现场接桩人员应进行现场调查，为的是了解现场情况以便顺利施工，现场调查的主要事项如下： ⑴了解沿线地形、地貌以及各种地形（山地、丘陵、平原、沼泽等）的分布范围。记录各杆塔所处地形能否满足组立杆塔的需要（如不能可要求设计单位移设杆塔位），以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。 ⑵对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形，以及需要幵挖平整场地的工作量。 ⑶了解沿线杆塔位置的地质情况，以便考虑开挖基础的施工方法或采取爆破施工的可能性。

⑷调查了解浇制混凝土基础的水源分布情况、水质情况。 ⑸调查了解沿线路交叉跨越情况，以便考虑搭设跨越架的型式和高度。 ⑹跨越河流时，应调查水流速度、水深。对季节性河流应了解涸水期、来水期等，以便考虑架线方法。 ⑺调查线路附近地上、地下障碍物情况，以便考虑土石方开挖、爆破的主要措施和放线时应防止导线磨损的措施。 ⑻调查电力线、通讯线的路径及交叉跨越电力线路停电的可能性、允许停电时间，以便与线路施工协调配合，安排施工有关工序的进度和应采取的措施。 ⑼调查线路附近需要砍伐的树木种类、高度以及需要拆迁房屋的问题和沿线青苗分布面积及杆塔占地面积，以便进行障碍物的清理和赔偿。图地形地貌 1.2 材料点选择根据施工预算中给定的运输半径及便于施工减少二次运输的里程来选择材料点（施工驻点）。材料点的选择应靠近公路、运输方便、通讯便利、地势较高的地方，应远离村屯（考虑防盗）的地方。图材料点 1．3 备料加工现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工，其损失十分大。虽然现在基本上不是买方市场，但各厂的产品

输电线路铁塔型号编制规则

输电线路铁塔型号编制规则中华人民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2月1日实施中华人民共和国电力工业部提出鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。本标准所指的型号系以名称代号表达。对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。 1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。 1.1 表示铁塔用途分类的代号 Z——直线线塔 ZJ------直线转角塔 N——耐张塔 . J——转角塔.

F——分支塔 . K——跨越塔. H——换位塔 . 1.2 表示铁塔外形或导线、避雷线布置型式的代号S——上字型 . C——叉骨型. M——猫头型 . Yu ——鱼叉型. V—— V.字型 J——三角型 . G——干字型. Y——羊角型 . Q——桥型 . B——酒杯.型 Me——门型 . Gu——鼓型 . S Z——正伞型.

T——田字型 . W——王字型 . 1.3 表示铁塔组立方式的代号 L——拉线式自立式可不表示。 1.4 表示线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。 5、按线路回路分为：双回路（S）、单回路（不表示） 1.5 表示设计序号的代号 1、2、3、..表示同类型号由1开始的设计序号。 2 铁塔产品型号的表示方法 2.1 铁塔产品型号表示示例如下：

铁塔产品型号表示示例： 2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。附录型式的名称、代号命名规范

高压输电线路结构设计选取

探究高压输电线路结构设计选取摘要：通过多年从事高压输电线路铁塔结构设计选型的实践经验，主要对我国现阶段高压输电线路设计中，铁塔结构设计选型的相关问题进行详细的分析，仅供同行参考。关键词：高压输电；铁塔结构；设计；选型 abstract: through the years in high voltage power lines tower structure design selection of experience, mainly to the our country present stage high voltage transmission line design, selection of the eiffel tower structure design a detailed analysis of the related problems, only for reference to fellow. keywords: high voltage transmission; tower structure; design; selection 中图分类号：s611文献标识码：a 文章编号：电力事业是中国的一个重要支柱产业，它直接关系到国民经济的发展。高压输电铁塔是电力部门主要的电力传输工具，随着我国经济的迅速发展，铁塔的需求量也在逐渐增加。需要大量质量好、适应性强的铁塔。这不仅给电力行业的施工企业提供了广阔的市场，同时也给国内其它行业的施工企业带来了新的机遇和挑战。输电铁塔结构设计的质量目前只能靠铁塔出厂前的铁塔试组装把关。如何在铁塔出厂前通过合理的设计使铁塔就位率达 100%，减少工

通信铁塔基础选型与设计初探

内容提示：通过对工程中常见的两种通信铁塔工程实例的分析,详细阐述了针对不同地质情况时,基础选型的一般原则和方法,通过合理选择基础形式,达到了减少投资、便于施工的效果。延伸阅读：基础选型桩基础独立基础通信铁塔 0 引言通信铁塔是装设通信天线的一种高耸结构,其特点是结构较高,横截面相对较小,横向荷载(主要是风荷载和地震作用)起主要作用。通信铁塔基础将上部结构的全部荷载安全可靠地传递到地基,并保证结构的整体稳定,是构成通信铁塔结构的重要组成部分。通信铁塔基础选型与上部结构形式、结构布置、外部荷载作用类别、建筑场地以及所在区域的地质条件等有着非常密切的关系。合理的基础选型和设计,对于降低工程造价,缩短工程建设周期,保证结构安全可靠至关重要。由于风荷载属于随机荷载,风力的大小和方向具有任意性和脉动性,基础受力同样也具有任意性和脉动性的特征,所以基础设计选用荷载取值时,需根据不同的铁塔形式,选用最不利方向的荷载组合标准值进行设计。通信铁塔所采用的空间桁架结构自重相对较轻,而且挂设通信天线的平台竖向荷载也不大,因此三角形或四边形桁架塔塔下基础顶面的拉力或压力呈交变性,拉力值一般可达压力值的以上故桁架塔的基础抗拔计算特别重要,很多时候基础的抗拔设计起主导作用。根据河北联通近几年来通信基站建设中的常用两种类型铁塔的基础设计,笔者针对四角塔和三管塔简要分析如何进行铁塔基础的选型与设计。 1 四边形角钢塔的基础选型与设计四边形角钢塔简称四角塔,是近几年常见的通信塔形式。铁塔跟开一般约为铁塔高度的1/7,基础形式通常采用钢筋混凝土独立基础、灌注桩基础,计算基础所选用的荷载组合,一般取上部结构传至塔脚下最不利的第二方向(即45°角方向),在正常使用极限状态荷载效应的标准组合荷载,有下压力,上拔力和水平剪力,基础形式需依据基站所在位置的岩土工程勘察报告和周围建筑物情况,场地平整情况等综合选定。 1.1 钢筋混凝土独立基础

系统总体结构设计

一、系统设计的原则 1、系统性从整个系统的角度进行考虑，系统的代码要统一，设计规范要标准，传递语言要尽可能一致，对系统的数据采集要做到数出一处、全局共享，使一次输入得到多次利用。 2、灵活性系统应具有较好的开放性和结构的可变性，采用模块化结构，提高各模块的独立性，尽可能减少模块间的数据偶合，使各子系统间的数据依赖减至最低限度。 3、可靠性可靠性是指系统抵御外界干扰的能力及受外界干扰时的恢复能力。一个成功的管理信息系统必须具有较高的可靠性，如安全保密性、检错及纠错能力、抗病毒能力等。 4、经济性经济性指在满足系统需求的前提下，尽可能减小系统的开销。一方面，在硬件投资上不能盲目追求技术上的先进，而应以满足应用需要为前提；另一方面，系统设计中应尽量避免不必要的复杂化，各模块应尽量简洁，以便缩短处理流程、减少处理费用。二、系统设计的主要内容 1、系统总体结构设计系统总体结构设计包括两方面的内容：系统网络结构设计；系统模块化结构设计。 2、代码设计代码设计就是通过设计合适的代码形式，使其作为数据的一个组成部分，用以代表客观存在的实体、实物和属性，以保证它的唯一性便于计算机处理。 3、数据库（文件）设计

根据系统分析得到的数据关系集和数据字典，再结合系统处理流程图，就可以确定出数据文件的结构和进行数据库设计。 4、输入/输出设计输入/输出设计主要是对以纪录为单位的各种输入输出报表格式的描述，另外，对人机对话各式的设计和输入输出装置的考虑也在这一步完成。 5、处理流程设计处理流程设计是通过系统处理流程图的形式，将系统对数据处理过程和数据在系统存储介质间的转换情况详细地描述出来。 6、程序流程设计程序流程设计是根据模块的功能和系统处理流程的要求，设计出程序模框图，为程序员进行程序设计提供依据。 7、系统设计文档系统标准化设计是指各类数据编码要符合标准化要求，对数据库（文件）命名、功能模块命名也要标准化。描述系统设计结果是指系统设计说明书，程序设计说明书，系统测试说明书以及各种图表等，要将他们汇集成册，交有关人员和部门审核批准；拟定系统实施方案设计是在系统设计结果得到有关人员和部门认可之后，拟定系统实施计划，详细地确定出实施阶段的工作内容、时间和具体要求。另外，为了保证系统安全可靠运行，还要对数据进行保密设计，对系统进行可靠性设计。三、系统设计的步骤 1、系统总体设计包括：系统总体布局方案的确定；软件系统总体结构设计；数据存储的总体设计；计算机和网络系统方案的选择。 2、详细设计

220KV输电线路组塔施工方案

7.1组立抱杆 7.1.1组立抱杆操作步骤是：（1）按抱杆各段的配置情况在地面组装好。15m长的抱杆采取倒落人字钢抱杆组立的方法，人字铝抱杆头抱带上抱杆帽，用3t卸扣分别与牵引绳及吊点绳滑车连接，现场布置见图7.1.1a。23m长的抱杆采取在基础中心立1根约5m高的钢抱杆（即组塔抱杆的两段），再利用钢抱杆吊立组塔抱杆的方法，但注意起吊滑车挂在抱杆拉线的上方，当起立组塔抱杆至起吊滑车不受力时，拆除起吊滑车，现场布置见图7.1.1b，工器具可在组塔工器具中选用。（2）抱杆组立好后，绑扎好各部位的晃绳及牵引绳。布置抱杆顶部的四条拉线，拉线落地端锚于在预先挖埋好的地锚上，拉线对地夹角小于60°。拉线本身要缠绕在拉线控制器（φ100×250mm钢管）上不少于5圈。调好后拉线在本体上打一背扣，用三个元宝螺栓卡在本线上收紧拉线受力后，即解除吊点，松出牵引绳及晃（3）抱杆底座用四根钢丝绳（托绳）分别与四个基墩或塔腿连接（绑扎处须垫有麻袋等保护物），再收紧钢丝绳后，把抱杆底部固定在塔中心位置。解除吊点，松出牵引绳及晃绳。（4）根据地形在横线路或顺线路方向布置牵引系统，牵引绳一端上绞磨，另一端通过转向滑车、抱杆顶的起吊滑车组，引至地面待起吊塔片的位置。

（5）如果由于地形限制，整体起立抱杆其长度不能为抱杆全长时，在组立好塔腿后，再利用塔腿采用倒装方法接长抱杆。7.2塔腿吊装方法 7.2.1单吊散装塔腿（1）对于根开大且半边塔腿较重或各塔腿不连成整体的塔号，塔腿段应采用单腿主材吊装的方法。此方法是将各腿的主材或组合角钢主材装上一些辅助材（斜材和水平铁，各塔腿不连成整体的，可以连上和塔腿相连接的塔身主材），分别逐腿吊装。主材的顶端应悬挂好开口滑车并穿入Ф12.5的钢丝绳，以便主材组立后用来提升其他水平铁和斜材。（2）起吊单腿主材的长度视抱杆高度而定，但起吊的单腿主材组合高度不宜超过12m。当单腿主材组立就位后，特别是吊装高度超过10m或重量较重的组合角钢主材时，必须及时设置二条临时拉线，拉线应呈八字型设置，并用双钩或葫芦收紧拉线后才能松出起吊绳时，以防止主材向塔身倾斜。四个塔腿的主材组立完后，再将四侧及内侧的各种斜材、水平铁组装好才能拆除临时拉线。 7.2.3吊装注意事项（1）若主材上预留有施工孔时，抱杆拉线、承托绳、固定腰环等应挂在施工用孔上，避免钢丝绳直接缠绕铁塔主材或辅材。（2）在满足起吊重量和起吊高度的前提下，尽量与塔身上段组成片起吊。单吊塔腿下段时，必须连接好四根水平铁、塔腿的人

铁塔命名

一、铁塔：根据《输电线路铁塔型号编制规则》规定，铁塔产品型号由以下几部分组成： 1. 电压等级用数字表示：35、60、110、220……表示线路电压等级为35KV、60KV、110KV、220KV…… 2. 用途代号用汉语拼音字母表示： Z —直线铁塔 ZJ —直线转角铁塔 N —耐张铁塔 J —转角铁塔 D —终端铁塔 F —分支铁塔 K —跨越铁塔 H —换位铁塔 3. 型式代号用汉语拼音字母表示： S —上字型铁塔 C —叉骨型铁塔 M —猫头型铁塔 Yu —鱼叉型铁塔 V — V字型铁塔 J —三角型铁塔 G —干字型铁塔 Y —羊角型铁塔 Q —桥型铁塔 B —酒杯型铁塔 Me —门型铁塔 Gu —鼓型铁塔 Sz —正伞型铁塔 SD —倒伞型铁塔 T —田字型铁塔 W —王字型铁塔 4. 组立方式代号拉线铁塔用L表示，自立式铁塔则不用任何符号表示。 5. 设计代号（即荷载级别）用数字作下标表示：1、2、3……表示同型号的铁塔设计为第一级荷载、第二级荷载、第三级荷载……。如果有度数，则是表示：30°—0°~ 30°转角；60°—30°~ 60°转角；90°—60°~ 90°转角 6. 呼称高度呼称高度用数字表示最低一个横担到地面的高度。《输电线路铁塔型号编制规则》还规定，在一般正式公文、技术文件中书写型号时必须用全称，工厂生产上的方便，可以用缩写的简称。一、钢筋混凝土电杆直线单柱电杆及A型直线电杆 4. 分类代号（直线电杆无分类符号） N —耐张电杆 F —分支电杆 D —终端电杆 5. 杆型形状 S —上字型 M —门型 A — A型 G —鼓型 6. 横担型式 B —不带避雷线变形横担 G —不带避雷线固定横担 Bb —带避雷线变形横担 B —带避雷线固定横担 7. 转角度数 30°—0°~ 30°转角；60°—30°~ 60°转角；90°—60°~ 90°转角

铁塔结构设计计算细则(2006)(稿)

铁塔结构设计计算细则（角钢/钢管塔）审核：校核：编写：金晓华广东省电力设计研究院送变电室 2006．9

一、设计依据 1.《110kV～500kV架空送电线路设计技术规程》(DL/T5092-1999) 2．《架空送电线路杆塔结构设计技术规定》(DL/T 5154-2002) 3．“设计条件及塔头间隙图”（广东省电力设计研究院）(附件1) 二、荷载 1．导、地线荷载见广东省电力设计研究院提供“铁塔外负荷计算书(附件2)”: 2．设计工况应包括正常运行（包括最小垂直荷载和最大水平荷载组合；直线塔最小垂直档距取0.5倍水平档距；转角塔要考虑正、负垂直档距）、断线、安装的最不利组合情况，转角塔及结构布材不对称的塔应计算反向风工况，所有塔应计算基础作用力工况。为便于校对，应进行设计工况归并，可参考“铁塔设计工况”（附件3），并应详细列出每种荷载工况组合，而不是单纯指出第几种到第几种为事故或安装等工况。３．参考国网典型设计，新规划的直线塔规定了计算高度，铁塔外负荷是对应这个计算高度值的。杆塔风荷载调整系数βｚ以及线条荷载对地距离均应按该计算高度（呼高）取值。对本塔高于该计算呼高的，应采用由我院电气专业开的缩小使用条件的铁塔外负荷来验算，原则上不增大共用段原主材构件规格，如个别共用段主材构件规格差别不大的情况下，则选用较大规格主材，而不修改档距从而修改计算荷载再重新计算，但应得到结构室内部确认。４．引用国网典型设计，作以下特殊规定：１）．500kV直线塔考虑施工锚固工况，部分使用条件大的220kV直线塔也考虑施工锚固工况；500kV和220kV直线塔都考虑2倍起吊安装荷载，但应按4:6比例分配到前后的荷载点上。２）．为降低塔材指标，新规划的直线塔分平地和山地二类，其中平地直线塔考虑1～2种使用条件的塔型，按平腿设计，导线断线张力取一相Tm的15%（500kV）和20%（220kV 及以下）；山地直线塔考虑3～4种使用条件的塔型，按长短腿设计，导线断线张力对500kV 电压等级取15%（第1种使用条件的塔）、20%（第2种）及25%（第3、4种），对220kV及以下电压等级取20%（第1种）及25%（除第1种外）。在塔的结构设计计算说明书的工程概况中列出断线张力百分数。３）．山区耐张塔的荷载组合应考虑两侧正档下压、两侧负档上拔、一侧正档另一侧负档扭转的所有正常、断线、安装工况的组合；平地耐张塔（当塔型规划有时），不考虑上拔情况。所有转角塔计算工况均应叠加跳线串荷载。

输电线路铁塔基础强度加固方案(优选参考)

输电线路工程铁塔基础强度加固施工措施

目录一、工程概况 (3) 1.1工程总体概况 (3) 二、基础更改加固范围及要求 (3) 2.1基础强度加固更改范围 (3) 2.2基础加固要求 (4) 三、施工方法与步骤 (5) 3.1施工前准备 (5) 3.2加固腿基础开挖 (5) 3.4基础清理 (7) 3.5基础钢筋加工与绑扎 (7) 3.6基础浇筑 (8) 3.7基础的养护、拆模 (9) 四、质量控制及检验 (10) 五、施工安全措施 (11) 六、施工材料计划表 (12)

一、工程概况 1.1工程总体概况 XX线路工程（含光缆工程),线路起自出线构架，终至进线构架，线路按双回设计。导线采用LGJ-240/40钢芯铝绞线。线路长度：2×14.763km。10mm 冰区，设计最大风速25m/s。地线型号：采用24芯OPGW光缆。二、基础更改加固范围及要求 2.1基础强度加固更改范围根据桩检分析结果基础强度不够要求加固基位如下：

2.2基础加固要求根据设计要求，加固方式如下图所示（图一、图二）：图一：C25钢筋砼加固罩机构图

说明： 1．除特殊注明外，图中尺寸单位均为mm。 2．对于基础埋深和砼强度都未达到设计要求的基础，先在基础周围浇筑C25钢筋砼加固罩，再在加固罩外围浇筑C25回填砼，C25钢筋砼加固罩详见附图二。 3．C25砼回填前要对已浇混凝土基础表面打毛，冲洗干净，并且保证浇筑时原混凝土基础表面湿润。 4．浇制完成后要加强养生，如气温低于5℃，要按冬季混凝土要求养生。5．必须保证混凝土强度达到要求，确保混凝土的表面和棱角不被损坏。6．其他未说明处按相关规程规范进行。三、施工方法与步骤 3.1施工前准备认真领会设计要求，熟悉图纸及各类规范及要求；提前准备所需的各类工器具、及砂、石、水泥等原材料。 3.2加固腿基础开挖基础开挖采用人工开挖，按照设计要求尺寸沿基础周围逐步挖下。

铁塔结构设计计算细则

铁塔结构设计计算细则（角钢/钢管塔）审核：校核：编写：金晓华广东省电力设计研究院送变电室 2006．9

一、设计依据 1.《110kV～500kV架空送电线路设计技术规程》(DL/T5092-1999) 2．《架空送电线路杆塔结构设计技术规定》(DL/T 5154-2002) 3．“设计条件及塔头间隙图”（广东省电力设计研究院）(附件1) 二、荷载 1．导、地线荷载见广东省电力设计研究院提供“铁塔外负荷计算书(附件2)”: 2．设计工况应包括正常运行（包括最小垂直荷载和最大水平荷载组合；直线塔最小垂直档距取0.5倍水平档距；转角塔要考虑正、负垂直档距）、断线、安装的最不利组合情况，转角塔及结构布材不对称的塔应计算反向风工况，所有塔应计算基础作用力工况。为便于校对，应进行设计工况归并，可参考 “铁塔设计工况”（附件3），并应详细列出每种荷载工况组合，而不是单纯指出第几种到第几种为事故或安装等工况。３．参考国网典型设计，新规划的直线塔规定了计算高度，铁塔外负荷是对应这个计算高度值的。杆塔风荷载调整系数βｚ以及线条荷载对地距离均应按该计算高度（呼高）取值。对本塔高于该计算呼高的，应采用由我院电气专业开的缩小使用条件的铁塔外负荷来验算，原则上不增大共用段原主材构件规格，如个别共用段主材构件规格差别不大的情况下，则选用较大规格主材，而不修改档距从而修改计算荷载再重新计算，但应得到结构室内部确认。４．引用国网典型设计，作以下特殊规定：１）．500kV直线塔考虑施工锚固工况，部分使用条件大的220kV直线塔也考虑施工锚固工况；500kV和220kV直线塔都考虑2倍起吊安装荷载，但应按4:6比例分配到前后的荷载点上。２）．为降低塔材指标，新规划的直线塔分平地和山地二类，其中平地直线塔考虑1～2种使用条件的塔型，按平腿设计，导线断线张力取一相Tm的15%（500kV）和20%（220kV 及以下）；山地直线塔考虑3～4种使用条件的塔型，按长短腿设计，导线断线张力对500kV 电压等级取15%（第1种使用条件的塔）、20%（第2种）及25%（第3、4种），对220kV及以下电压等级取20%（第1种）及25%（除第1种外）。在塔的结构设计计算说明书的工程概况中列出断线张力百分数。３）．山区耐张塔的荷载组合应考虑两侧正档下压、两侧负档上拔、一侧正档另一侧负档扭转的所有正常、断线、安装工况的组合；平地耐张塔（当塔型规划有时），不考虑上拔情况。所有转角塔计算工况均应叠加跳线串荷载。

2009最新输电线路杆塔型号编制规则

2009最新输电线路杆塔型号编制规则一、铁塔：根据《输电线路铁塔型号编制规则》规定，铁塔产品型号由以下几部分组成： 1. 电压等级用数字表示：35、60、110、220……表示线路电压等级为35KV、60KV、110KV、 220KV…… 2. 用途代号用汉语拼音字母表示： Z —直线铁塔 ZJ —直线转角铁塔 N —耐张铁塔 J —转角铁塔 D —终端铁塔 F —分支铁塔 K —跨越铁塔 H —换位铁塔 3. 型式代号用汉语拼音字母表示： S —上字型铁塔 C —叉骨型铁塔 M —猫头型铁塔 Yu —鱼叉型铁塔 V — V字型铁塔 J —三角型铁塔 G —干字型铁塔 Y —羊角型铁塔 Q —桥型铁塔 B —酒杯型铁塔 Me —门型铁塔 Gu —鼓型铁塔 Sz —正伞型铁塔 SD —倒伞型铁塔 T —田字型铁塔 W —王字型铁塔 4. 组立方式代号拉线铁塔用L表示，自立式铁塔则不用任何符号表示。 5. 设计代号（即荷载级别）用数字作下标表示：1、2、3……表示同型号的铁塔设计为第一级荷载、第二级荷载、第三级荷载……。如果有度数，则是表示：30°—0°~ 30°转角；60°—30°~ 60°转角；90°—60°~ 90°转角 6. 呼称高度呼称高度用数字表示最低一个横担到地面的高度。《输电线路铁塔型号编制规则》还规定，在一般正式公文、技术文件中书写型号时必须用全称，工厂生产上的方便，可以用缩写的简称。

一、钢筋混凝土电杆直线单柱电杆及A型直线电杆 4. 分类代号（直线电杆无分类符号） N —耐张电杆 F —分支电杆 D —终端电杆 5. 杆型形状 S —上字型 M —门型 A — A型 G —鼓型 6. 横担型式 B —不带避雷线变形横担 G —不带避雷线固定横担 Bb —带避雷线变形横担 B —带避雷线固定横担 7. 转角度数 30°—0°~ 30°转角；60°—30°~ 60°转角；90°—60°~ 90° 转角 8. 分级（1）门型直线电杆：1—适用于LGJ—150型；2—适用于LGJ—70型。（2）其他杆型：1—适用于LGJ—70、LGJ—95型；2—适用于LGJ—120、LGJ—150 型。例如：60NA3018—30°—1电杆表示60KV，A型耐张电杆，300mm等径，全高

客户关系管理系统功能设计

根据系统需求分析和系统功能模块结构图来看，该系统应具备如下基本功能：●客户管理系统客户信息添加、修改和删除功能 ●联系人信息添加、修改和删除功能 ●销售信息添加、修改和删除功能 ●服务反馈信息添加、修改和删除功能 ●客户信息、联系人信息、销售信息、服务反馈信息的查询功能 ●客户信息、联系人信息、销售信息、服务反馈信息的报表和打印功能其功能模块结构图如下：图3 系统功能模块结构图

查入查录查录入查询询入询入询客户联销服信系售务息人信反信息馈息信息客户记录图4 客户关系管理数据流图图5 系统数据流图符号说明 2．2 客户关系管理系统数据库设计 2．2．1 CRM数据库概念设计根据对数据流图和数据字典的分析，可以将这个数据库抽象为一个E-R图，如图4所示： N M

图6 客户关系管理系统E-R图图7 E-R图数据说明根据上述E-R模型，将其转化为关系模型：客户（客户名称、客户编码、国家/地区、国际区号、省份、区号、城市、邮编、详细地址、客户电话、客户传真、电子邮箱、主页、年收入、员工数、行业、客户类型、客户来源、客户状态）联系人（姓名、称呼、主联系人、客户、部门、职务、国家/地区、国际区号、省份、区号、城市、邮编、详细地址、办公电话、移动电话、家庭电话、传真、电子邮箱、业余爱好、特别纪念日）销售产品（销售日期、相关客户、相关联系人、订单/合同号、产品、单价、销售数量、折扣、金额） 2．2．2 数据字典通过系统需求分析，对客户关系管理系统编制数据字典如下：各主要数据流的定义如表1至表4所示。

表1 表1注释：客户录入单是客户信息录入到系统之前，系统管理员提供的客户录入资料，为便于日后的管理，客户录入单应尽可能详细，主要记录必须要填写清楚，避免录入记录数据丢失。 ①客户编码是唯一的，对应公司的一个客户，按重要等级分为i(inportant),n(normal), p(potential)。系统名：客户关系管理系统条目名：客户编号存储处：客户一览表客户编码为文本数字码，长度最大为8位代码类型意义字符X XXXX XXX 代码，流水码省（市）/国际区号，流水码重要等级（i,n,p）例：i010110表示中国石油物资装备公司 ②电子邮箱和主页字段的设置是为了顺应企业信息化潮流，使公司与客户的联系手段增加了，也就增加了留住客户的机会。

输电线路铁塔吊车组立施工工法

输电线路铁塔吊车组立施工工法青海送变电工程公司二〇一二年十二月十六日

目录目录............................................................... 1 前言............................................................... 2 工法特点........................................................... 3 适用范围........................................................... 4 工艺原理........................................................... 5 施工工艺流程及操作要点............................................. 6材料与设备......................................................... 7 质量控制........................................................... 8 安全措施........................................................... 9 环保措施........................................................... 10 效益分析.......................................................... 11 应用实例..........................................................

输电线路铁塔

输电线路铁塔输电线路塔是支持高压或超高压架空送电线路的导线和避雷线的构筑物。类型根据在线路上的位置、作用及受力情况分类如表：还可根据不同的电压等级、线路回路数、导线及避雷线的布置方式、材料及结构形式来确定塔的名称，例如:220千伏单回路导线水平排列的门型耐张跨越塔。常见的悬垂型塔或耐张型塔如图。500千伏台山电厂至香山输变电工程的崖门大跨越钢管塔，该塔位于新会区西江崖门边，在两岸各建一高塔，两座高塔跨越距离2.5公里，塔高215.5米，所用钢管直径达1.58米，单塔重1650吨。常见的悬垂型塔或耐张型塔, 崖门大跨越钢管塔塔的尺寸和档距须满足电路要求：导线与地面、建筑物、树木、铁路、公路、河流以及其他架空线路之间，导线与导线、导线与避雷线之间，均应保持必要的最小安全距离。避雷线对导线的保护角及使用双避雷线时两根避雷线之间的水平最小距离应满足有关规定。荷载输电线路塔主要承受风荷载、冰荷载、线拉力、恒荷载、安装或检修时的人员及工具重以及断线、地震作用等荷载。设计时应考虑这些荷载在不同气象条件下的合理组合，恒荷载包括塔、线、金具、绝缘子的重量及线的角度合力、顺线不平衡张力等。断线荷载在考虑断线根数（一般不考虑同时断导线及避雷线）、断线张力的大小及断线时的气象条件等方面，各国均有不同的规定。结构计算塔一般均简化为静态进行分析，对于风、断线、地震等动荷载，通常在静力分析的基础上，分别乘以风振系数、断线冲击系数、地震力反应系数来考虑动力作用。输电线路塔的内力计算，与塔式结构和桅式结构相同，但须考虑下列两个问题： ①导线风荷载对塔的作用。由于导线的支点间距较大（一般为200～800米）而横向摆动的周期较长（一般为5秒左右）,故应考虑风沿导线的不均匀分布及导线对塔的动力效应。20世纪60年代初，许多国家的电力部门曾用实际的试验线路来测定导线在大风作用下的最大响应，并据此制订了实用计算法，其中有的已纳入本国的规程，但是由于受地形、测量仪器的精度、分析水平等各种因素的限制，这些实用计算方法还不能精确反映出真实情况。70年代中期，开始应用随机振动理论分析阵风作用于导线对塔引起的动力响应，这种建立在实测资料基础上并用统计概念及谱分析估计结构响应的概率峰值的方法，比较符合风的特点。 ②断线力对塔的作用。导线突断时对塔的冲击荷载在极短的时间内达到峰值，并且各个部位的相对值大小不一，是一种复杂的瞬态强迫振动，要作理论计算比较困难。一般是根据现场试验实测数据获得冲击力的峰值，并据此制定出实用的“断线冲击系数”，其值为1.0～1.3，视电压的高低、塔的类型、不同的部位而定。基础输电线路塔基础的种类很多，并随塔的类型、地形、地质、施工及运输的条件而异，常见的有：①整体式刚性基础；②整体式柔性基础；③独立式刚性基础； ④独立式柔性基础;⑤独立式金属基础;⑥拉线地锚；⑦卡盘及底盘；⑧桩基础。上述①、②类基础主要用于窄塔身用地小的情况,③、④、⑧类基础用于软土地

输电线路铁塔组立施工方案

龙湾-吉木乃220千伏线路工程I标段铁塔组立施工方案龙湾-吉木乃220千伏线路工程I标段 2016年06月

目录一、工程概况 0 1.1、工程概况 0 1.2、本工程铁塔组立要求及规定 0 二、施工组织措施 (1) 2.1、组织机构 (1) 2.2、项目部人员主要职责 (2) 2.3、施工人员必需具备的条件及人员需求计划 (3) 2.5、施工准备组织工作 (3) 三、铁塔构件运输 (8) 3.1、运输前检查 (8) 3.2、构件运输 (8) 四、铁塔组立技术措施 (9) 4.1地面组装一般规定 (9) 4.2铁塔起吊组立 (11) 五、铁塔组立安全保证措施 (17) 5.1安全管理组织机构 (17) 5.2施工过程风险控制安全措施 (19) 5.3铁塔组立过程风险控制安全技术措施 (20) 六、铁塔组立质量保证措施 (22) 6.1质量组织机构 (22) 6.2质量管理措施 (22)

6.3质量技术措施 (23) 七、铁塔组立工期保证措施 (23) 7.1影响施工进度的因素 (23) 7.2施工进度计划保证措施 (24) 八、现场环境及文明施工 (24) 九、应急行动 (25) 十、铁塔组立危险源风险评估及控制措施 (25) 10.1、安全风险评估报告 (25) 附：杆塔组立主要工器具一览表 (31)

一、工程概况 1.1、工程概况 1 、路径走向线路由220kV 吉木乃变向东出线后，两条单回路平行架设，线路左转向北走线跨过110kV 布吉线、110kV 海喀风线和110kV 龙别线后，线路右转跨过老S319省道后，线路向东北方向走线经过哈吐山后，线路继续东北方向走线出吉木乃县，在木乃县境内走线约2×31km 。线路进入布尔津县境内后，线路平行110kV 吉布线走线至J5附近。在布尔津县境内走线约2×9km 。（1）路径敏感点跨越S319老省道，线路途经哈吐山，有盐碱地，有零星沙丘。（2）路径走向线路由220kV 吉木乃变向东出线后，两条单回路平行架设，线路左转向北走线跨过110kV 布吉线、110kV 海喀风线和110kV 龙别线后，线路右转跨过老S319省道后，线路向东北方向走线经过哈吐山后，线路继续东北方向走线出吉木乃县，在木乃县境内走线约2×31km 。线路进入布尔津县境内后，线路平行110kV 吉布线走线至J5附近。在布尔津县境内走线约2×9km 。（3）路径敏感点跨越S319老省道，线路途经哈吐山，有盐碱地，有零星沙丘。 1.2、本工程铁塔组立要求及规定 2.1、本工程铁塔脚钉安装要求： 1）脚钉布置从地面约1.5米处开始，间距约为450毫米，一般采用M16脚钉，主材接头处脚钉，其直径与螺栓直径相同。 2）直线塔脚钉安装如图所示； 3）转角塔的脚钉布置：单回路转角塔主材的脚钉，塔身部分装于内角侧，塔身以上装于外角侧，0°转角时，只在远离上导线的同一边安装脚钉；多回路转角塔的脚钉布置如图如示。单回路直线塔脚钉安装布置图单回路转角塔脚钉安装布置图 1.2.2、本工程铁塔螺栓穿向要求： Ⅰ

杆塔型号中各种代号的意义

杆塔型号中各种代号的意义 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

杆塔型号中各种代号的意义一、表示杆塔用途分类的代号： ——直线转角杆塔； N——耐张杆塔； Z——直线杆塔； Z J J——转角杆塔； D ——终端杆塔； F——分支杆塔； K——跨越杆塔； H——换位杆塔。二、表示杆塔外形或导线、避雷线布置形式的代号： S——上字形； C——叉骨形； M——猫头形； Yu——鱼叉形； V——V字形； J——三角形； G——干字形； Y——羊角形； Q——桥形； B——酒杯形； Me——门形； Gu——鼓形； Sz——正伞形； S D——倒伞形； T——田字形； W——王子形； A——A字形三、表示杆塔的塔材和结构（即种类）的代号： G——钢筋混泥土杆； T——自立式铁塔； X——拉线式铁塔。四、表示杆塔组立方式的代号： L——拉线式；自立式可不表示。五、表示分级的代号：同一种塔形要按荷重进行分级，其分级代号用脚注数字1、2、3……表示。六、表示高度的代号：杆塔高度是指下横担对地的距离(米)，即呼程高，用数字表示。七、工程中杆塔型号的表示方法：线路电压

代号(KV) 呼程高用途代号分级形式代号种类代号 66KV赤峰阳光科技输电线路

LGJ——钢芯铝绞线； 240/30——铝股标称截面积为240mm2，钢芯标称截面积为30mm2。 LGJ－150/25导线中各种代号的意义LGJ——钢芯铝绞线； 150/25——铝股标称截面积为150mm2，钢芯标称截面积为25mm2。

输电线路基础(识图)

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。输电线路有架空线路和电缆线路之分。按电能性质分类有交流输电线路和直流输电线路。按电压等级有输电线路和配电线路之分。输电线电压等级一般在35kV及以上。目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。配电线路担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有380/220V、6kV、l0kV。架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。输电专业管理有几个主要特点：一是，工作危险性高。输电线路检修一般需要进行高空作业，对工作人员的身体素质、年龄和高空作业能力要求很高，从安全角度考虑，一般40岁以上人员很难再胜任输电线路高空检修作业工作；输电带电作业需要在不停电的情况下，实行带电高空作业，对技术和人员素质要求更高，因此该工作危险性较高。一般说来，输电检修人员可以从事输电运行工作，但输电运行人员不一定能从事输电检修工作。二是，输电事故具有突发性。输电事故处理和抢修工作属于突发性事故抢修工作，不可能列入正常的输电检修工作计划，在输电事故抢修人员和业务管理上与输电检修差异较大。三是，施工环境大都比较恶劣。受输电成本和发电厂、水电站位置的影响，大多数输电线路架设在地广人稀的高山、密林、荒漠地区，施工环境恶劣，条件艰苦，很多施工设备和材料无法通过车辆运送，导致线路的建设和维护难度增大。在事故抢修管理方面，对于一般事故抢修，可通过加强对抢修事故的统计分析，了解事故发生的规律，深入分析后确定需要配备的日常抢修工作人员数量；对于日常工作人员不能完成的抢修事故可通过外围力量的支持协作来完成，如破坏性较大的台风、地震、雪灾等严重自然灾害发生时，对输电网络影响较大，造成的电网事故比较集中，因此可以集中一个地市、全省甚至是全国电力系统的力量，开展事故抢修工作。第一节电力线路的结构架空输电线路的主要部件有: 导线和避雷线（架空地线）、杆塔、绝缘子、金具、杆塔基础、

输电线路杆塔结构设计

浅谈输电线路杆塔结构设计摘要：文章综述了我国高压输电线路铁塔结构设计方面的一些经验、看法和常被忽略的问题。对我国输电线路杆塔结构在荷载取值、结构优化、新材料应用等方面的研究进展加以介绍，并且根据研究现状和社会经济发展需求，提出今后研究需要进一步加强的内容。关键词：输电线路；杆塔型；结构设计 abstract: this paper reviews some experience of the design of tower structure for hv transmission lines in china’s views and often overlooked problem. to introduce the research progress on load, structure optimization, the application of new materials and other aspects of china’s power transmission lines, and according to the current research status and the demand of social and economic development, puts forward the future research needs to further strengthen the content. key words: transmission line tower type; structural design; 中图分类号：tb482.2文献标识码：a文章编码：引言输电线路杆塔是支承架空输电线路导线和地线并使它们之间以
