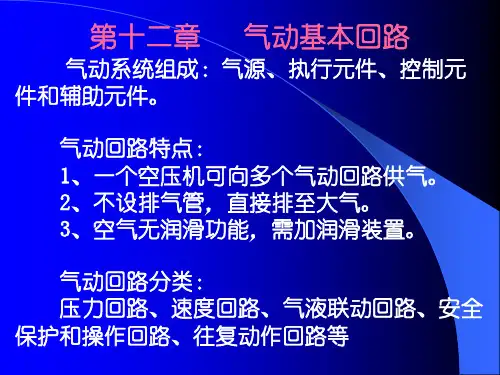

换向回路单作用气缸控制回路气缸活塞杆运动的一个方向靠压缩空气驱动，另一个方向则靠其他外力，如重力、弹簧力等驱动。回路简单，可选用简单结构的二位三通阀来控制常断二位三通电磁阀控制回路通电时活塞杆伸出，断电时靠弹簧力返回常通二位三通电磁阀控制回路断电时活塞杆缩回，通电时靠弹簧力返回三位三通电磁阀控制回路控制气缸的换向阀带有全封闭型中间位置，可使气缸活塞停止在任意位置，但定位精度不高两个二位二通电磁阀代替一个二位三通阀的控制回路两个二位二通电磁阀同时通电换向，可使活塞杆伸出。断电后，靠外力返回双作用气缸控制回路气缸活塞杆伸出或缩回两个方向的运动都靠压缩空气驱动，通常选用二位五通阀来控制采用单电控二位五通阀的控制回路通电时活塞杆伸出，断电时活塞杆返回双电控阀控制回路采用双电控电磁阀，换向信号可以为短脉冲信号，因此电磁铁发热少，并具有断电保持功能中间封闭型三位五通阀控制回路左侧电磁铁通电时，活塞杆伸出。右侧电磁铁通电时，活塞杆缩回。左、右两侧电磁铁同时断电时，活塞可停止在任意位置，但定位精度不高中间排气型三位五通阀控制回路当电磁阀处于中间位置时活塞杆处于自由状态，可由其他机构驱动中间加压型三位阀控制回路电磁远程控制回路双气控阀控制回路

采用二位五通气控阀作为主控阀，其先导控制压力用一个二位三通电磁阀进行远程控制。该回路可以应用于有防爆等要求的特殊场合主控阀为双气控二位五通阀，用两个二位三通阀作为主控阀的先导阀，可进行遥控操作当左、右两侧电磁铁同时断电时，活塞可停止在任何位置，但定位精度不高。采用一个压力控制阀，调节无杆腔的压力，使得在活塞双向加压时，保持力的平衡采用带有双活塞杆的气缸，使活塞两端受压面积相等，当双向加压时，也可保持力的平衡双作用气缸控制回路采用两个二位三通阀的控制回路两个二位三通阀中，一个为常通阀，另一个为常断阀，两个电磁阀同采用一个二位三通阀的差动回路气缸右腔始终充满压缩空气，接通电磁阀后，左腔进气，靠压差推动带有自保回路的气动控制回路两个二位二通阀分别控制气缸运动的两个方向。图示位置为气缸右腔进气。如将阀2按下，由气孔管路向阀右端供气，使二位五通阀切换，二位四（五）通阀和二位二通阀串接的控制回路二位五通阀起换向作用，两个二位二通阀同时动作，可保证活塞停止在任意位置。当
