基坑施工沉降、位移观测记录
17.3 基坑施工沉降、位移观测记录
基坑施工沉降、位移观测记录
分部工程名称：观测时间：
观测人：配合人员：
说明：1、检测间隔时间必须严格按照专项方案执行；2、必须选择可靠的控制点不少于3个。3、每次的观测必须采用控制点进行联测和校检。
沉降观测记录表完整版本
建筑物沉降观测测量记录 编号：DLMJTC-001工程名称美景天城基坑支护沉降观测水准点编号M1 - M16 水准点所在位置4号家属楼水准点高程 观测日期观测性质 工程地点辽源市东辽县 测量仪器仪器名称：水准仪 沉降观测结果 观 测 点 编 号 观测 点相 对标 高(m) 上午下午 实测标高 (m) 沉降量 (mm) 实测标高 (m) 沉降量 (mm) 本次累计本次累计M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M11 M12 M13 M14 M15 M16 工程进度 状态 技术部 施测人记录人
建筑物沉降观测测量记录 检验（建）表5.1.7－2 共6页第1页工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称：水准仪 沉降观测结果 观测 点编 号 观测点相对标 高(m) 第一次 2013年2月28日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.2 0 0 M2 -2.25 -2.251 1 1 M3 -2.1 -2.1 0 0 M4-2.3 -2.301 1 1 M5-2.32 -2.32 0 0 M6-2.23 -2.23 0 0 观测点布置简图 - 工程进度 状态 架空层层顶梁板 施工单位项目技术负责人施测人监理（建 设）单位 监理工程师（建设单位 项目专业技术负责人）
建筑物沉降观测测量记录 检验（建）表5.1.7－2 共6页第2页工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称：水准仪 沉降观测结果 观测 点编 号 观测点 相对标 高(m) 第二次 2013年3月30日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.201 1 1 M2 -2.25 -2.252 1 2 M3 -2.1 -2.101 1 1 M4-2.3 -2.302 1 2 M5-2.32 -2.322 2 2 M6-2.23 -2.231 1 1 观测点布置简图 - 工程进度 状态 一层顶梁板 施工单位项目技术负责人施测人监理（建 设）单位 监理工程师（建设单位 项目专业技术负责人）
水平位移监测方案
水平位移监测方案 一、精度选择 按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。 表1-1 水平位移基准网的主要技术指标 （1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。
水平位移观测中误差的公式，表明： ①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误 差可以忽略不计，采用钢尺等一般方法量取即可满足要求； ②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用 高精度仪器或适当增加测回数来提高观测度； ③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度 要求的前提下，可以使用精度较低的仪器，以降低观测成本。 优点：此方法简单易行，便于实地操作，精度较高。 不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。 由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。距离越远，则要求测角精度越高。根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。本次实习采用测小角法测量三等水平位移监测网进行检测。 二、作业流程
基坑位移沉降观测记录表
基坑位移沉降观测记录表 工程名称：海淀区西北旺镇辛店居住组团A02地块3#人防出口观测时间：2012.9.29 依据高程：45.1 序号位移 尺寸 点位高 程（M） 位移方向本次位移 (MM) 累计位 移(MM) 本(MM) 次沉降 累计沉 降 (MM) Z1 10 44.516 向西 Z2 72 44.502 向西 抄测人： 基坑位移沉降观测记录表 工程名称：海淀区西北旺镇辛店居住组团A02地块3#人防出口观测时间：2012.10.02 依据高程：45.1 序号测点 读数 点位高 程（M） 位移方向本次位移 (MM) 累计位 移(MM) 本次沉降 (MM) 累计沉 降 (MM) Z1 10 44.516 向西0 0 0 Z2 72 44.502 向西0 0 0 抄测人：
基坑位移沉降观测记录表 工程名称：海淀区西北旺镇辛店居住组团A02地块3#人防出口观测时间：2012. 10.5 依据高程：45.1 序号测点 读数 点位高 程（M） 位移方向本次位移 (MM) 累计位 移(MM) 本次沉降 (MM) 累计沉 降 (MM) Z1 11 44.511 向西 1 1 5 Z2 73 44.499 向西 1 1 3 抄测人： 基坑位移沉降观测记录表 工程名称：海淀区西北旺镇辛店居住组团A02地块3#人防出口观测时间：2012. 10.8 依据高程：45.1 序号测点 读数 点位高 程（M） 位移方向本次位移 (MM) 累计位 移(MM) 本次沉降 (MM) 累计沉 降 (MM) Z1 11 44.510 向西0 1 1 6 Z2 73 44.498 向西0 1 1 4 抄测人：
沉降、位移观测方案
2010年4月27日 电话：0755-/ 传真：0755- 联系人：赵中良 一、工程概况 洪桥头好利万、米诺厂边坡位于。该人工边坡为岩土混合边坡，岩坡坡面裂隙发育。边坡所在区地形地貌为丘陵斜坡，自然斜坡坡度15～200，原始植被发育茂密。边坡底边周长约190m，为折线形展布，整体呈南北走向。 原有边坡分为2级，上级边坡及下级边坡，边坡中部有一宽平台。坡底标高11.50～15.0m，中间大平台标高23.0～35.4m，坡顶标高33.0～66.9m，下级边坡坡度500～700，上级边坡坡度600～800。边坡高度22m～52m。 边坡坡面岩土裸露，局部发育有少量的爬藤类植物，覆盖率极低；坡面没有进行任何的支护处理，坡顶坡脚没有任何截排水措施，边坡坡底分布有好利万、米诺厂以及1栋在建厂房。 1.1工程地质条件 根据钻探揭露及地质调查资料，边坡周围出露的地层有：第四系人工填土层（Qml）及侏罗系下统桥源组石英砂岩（Jq）。现将各地层的主要岩性特征自上而下分述如下： ⑴第四系人工填土层（Qml） 杂填土：褐黄色、褐灰色，主要由粘性土及少量块石组成，并含少量建筑垃圾，松散，湿，可塑，合金钻进易，主要分布在坡脚建筑场地。 （2）侏罗系下统桥源组石英砂岩（Jq） 场地下伏基岩为侏罗系下统桥源组石英砂岩，主要矿物成份为石英、长石、黏土矿物及少量暗色矿物等。按其风化程度划分为全、强、中、微风化四个风化带，本次勘查仅揭露其强、中、微风化带： 强风化石英砂岩：褐黄、褐灰，棕红色，主要矿物为石英、长石等，风化裂
隙发育，局部夹杂中风化岩，岩石呈砾砂状、碎块状,岩块可折断，合金钻进易。主要分布在坡体的上部，揭露层厚2.60～22.30m。 中风化石英砂岩：青灰、褐灰色，风化裂隙较发育，上部夹杂薄层强风化石英砂岩，岩芯较破碎，呈短柱、长柱状，局部呈碎块状，岩块坚硬，锤击反弹，合金钻进较易。主要分布在坡体的中、下部，揭露层厚3.30～49.30m。 微风化石英砂岩：青灰色，岩芯较完整，呈长柱状，岩块坚硬，锤击反弹，合金钻进困难，需金刚石钻进。揭露层厚2.80～5.70m。 1.2水文地质条件 场地水文地质条件比较简单，场地内无常年性地表水，雨季有大气降水形成的临时性地面片流，对坡上岩土体的稳定性有一定的影响。场地内地下水主要为基岩裂隙水，主要赋存于场地内强风化及下伏岩层的风化裂隙中，主要含水层属弱含水、弱透水地层，水量贫乏。 二、沉降、位移观测技术依据 1、《城市测量规范》（CJJ8-99）； 2、《建筑变形测量规程》（JGJ/T8-97）； 3、《建筑边坡工程技术规范》（GB50330-2002）； 4、《岩土锚杆（索）技术规程》（CECS 22：2005），中国工程建设标准化协会标准； 5、《深圳市宝安区松岗街道洪桥头好利万、米诺厂边坡地质灾害勘察报告》，深圳市勘察研究院有限公司，2009年02月。 三、沉降、位移观测方案 （一）、沉降观测 1、沉降观测的点位布设 （1）沉降观测点： 根据甲方提供并确认的监测布置图进行沉降观测点布设，观测点布设在能全面反边坡周边沉降特征的地面上，共布设沉降观测点约26点。
基坑沉降观测方案共9页word资料
大兴康庄两限房（一期） 1#、5#、8#号住宅楼 基坑变形监测方案 北京住总第三开发建设有限公司 康庄工程项目经理部 2009年2月 目录 1. 编制依据 (2) 1.1. 施工图纸 (2) 1.2.主要规程规范 (2) 1.3.其他 (3) 2. 工程概况 (3) 3. 施工部署 (3) 3.1.人员部署 (3) 3.2.监测管理程序 (4) 4. 基坑变形监测的必要性、目的和内容 (4) 4.1.基坑变形监测的必要性 (4) 4.2.监测目的和内容 (4) 5. 监测要求及准备 (5) 5.1.监测要求 (5) 5.2.监测过程控制要求 (6)
5.3.对监测数据结果的要求 (6) 5.4.主要测试设备 (6) 6. 监测方法 (6) 6.1.肉眼观察 (6) 6.2.基坑外半永久性基准点的布置 (7) 6.3.水平位移监测 (7) 6.4.监测频率 (7) 6.5.变形控制标准 (7) 6.6.资料整理和分析反馈 (8) 6.7.其它注意事项 (8) 6.8.监控报警值 (8) 1.编制依据
2.工程概况 3.施工部署 3.1.人员部署 3.1.1.项目部组织机构
项目部施工监测管理人员为岳秀记，负责本工程的基坑变形监测工作；分包单位的监测工作必须严格执行项目部制定的一系列监测管理制度，做到持证上岗。 4.基坑变形监测的必要性、目的和内容 4.1.基坑变形监测的必要性 在深基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至调整施工工艺或修改设计参数。 4.2.监测目的和内容 监测目的：检验设计所采取的各种假设和参数的正确性，指导基

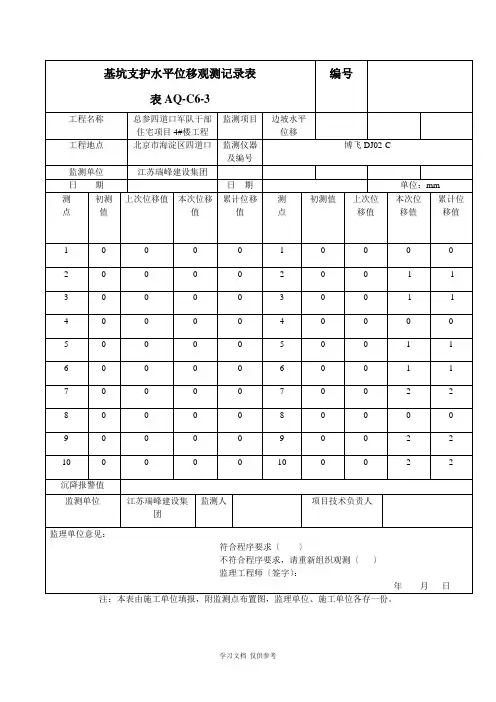

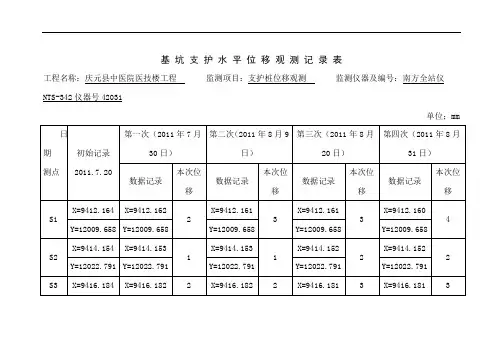

水平位移观测现用图解表
基准数日期：2014年7月12日 工程名称汇雄时代一标段工程仪器型号 全站仪:南方 编号：S67381 水平位移 观测点 水平位移观测点 见附图 位置钢板桩顶水平位移观测点 观测点初始数据 （m） 本期数据 （m） △水平 位移（m） 累积水平 位移（m） 观测 点 初始数据 （m） 本期数据 （m） △水平 位移（m） 累积水平 位移（m） GB01 0 0 0 0 GB02 0 0 0 0 GB03 0 0 0 0 GB04 0 0 0 0 GB05 0 0 0 0 GB06 0 0 0 0 GB07 0 0 0 0 GB08 0 0 0 0 GB09 0 0 0 0 GB10 0 0 0 0 GB11 0 0 0 0 GB12 0 0 0 0 XF01 0 0.015 0 0.015 XF02 0 0 0 0 XF03 0 0.012 0 0.012 XF04 0 0 0 0 观测 负责人 观测人
基准数日期：2014年7月13日 工程名称汇雄时代一标段工程仪器型号 全站仪:南方 编号：S67381 水平位移 观测点 水平位移观测点 见附图 位置钢板桩顶水平位移观测点 观测点初始数据 （m） 本期数据 （m） △水平 位移（m） 累积水平 位移（m） 观测 点 初始数据 （m） 本期数据 （m） △水平 位移（m） 累积水平 位移（m） GB01 0 0 0 0 GB02 0 0 0 0 GB03 0 0 0 0 GB04 0 0 0 0 GB05 0 0 0 0 GB06 0 0 0 0 GB07 0 0 0 0 GB08 0 0 0 0 GB09 0 0 0 0 GB10 0 0 0 0 GB11 0 0 0 0 GB12 0 0 0 0 XF01 0 0.016 0.001 0.016 XF02 0 0 0 0 XF03 0 0.012 0 0.012 XF04 0 0 0 0 观测 负责人 观测人
沉降位移观测方案
沉降位移观测方案 一、工程概况 本工程利用与京杭运河相连的陆窖灌溉引水渠，在其两侧建设4个2000吨级泊位，6个1000吨级泊位和2个1000吨级多用途泊位，泊位岸线总长856m，拓宽水渠作为港池靠船，码头采用现浇扶壁式结构，码头基础采用抛石基床，后方回填土方形成码头堆场。该工程沉降位移观测的关键是在码头胸墙后方回填土过程中对码头的沉降位移观测。 二、技术标准和规范 1、宿迁中心港果园作业区二期工程《施工图设计说明》 2、《国家一、二等水准测量规范》（GB/T12897-2006） 3、《建筑变形测量规范》（JGJ8-2007） 4、《工程测量规范》（GB50026-2007） 5、《水工工程测量规范》（JTJ203-2001） 三、沉降位移观测目的 沉降、位移观测是码头结构不可忽视的工作之一，特别是该工程在土方回填过程中，通过沉降、位移观测，可以监测码头胸墙的沉降位移情况，便于及时发现异常情况，采取措施，同时也为优化填土方案及填土速率，提供直接的数据参考，确保工程的安全施工及后期运行。 四、测量精度指标与观测仪器的选择 1．根据设计要求和现行国家规范中对建筑物沉降、位移观测的各项规定，结合本工程具体的特点，建筑变形测量规范的三级标准满足本工程的需要，用来作为本工程的变形观测工作的精度指标。建筑变形测量规范标准为沉降观测点测站高差中的中误差为± m，位移观测点坐标中误差为±10m m。
2.在沉降观测工作中选用DSZ2精密自动安平水准仪上加装测微器，配合精密铝合金水准尺进行作业，读数精度可以达到。位移观测选用徕卡TCRP1201+全站仪，其测距精度为1mm+*D,测角精度为″。 3.为观测工作提供技术保证，监测所用的观测仪器等设备定期经过校核，定期计量监督检测院等鉴定。 五、沉降位移控制点的布设及联测 在码头上下游离开施工区域30至50米各设一个固定测站点，测站点处下挖米深，1米见方的基坑用浆砌块石填筑后在其中间浇筑混凝土观测墩，观测墩尺寸为上口30cm,下口40cm,高。观测墩顶部预埋强制对中基座及水准点。观测墩周围用涂有红白相间的钢管围栏进行保护，并设立警示牌。观测墩稳定后与码头平面高程控制网进行联测平差。 六、沉降位移观测点布设 观测点设置在胸墙顶部护轮坎的中间位置，每道伸缩缝旁的同一侧设置一个观测点。埋设钉预埋的时候顶部不超过护轮的顶高程，但是不低于1cm，埋设钉外露4cm，用5cm长，直径10cm的PVC管套在其周围与混凝土分离。埋设的观测钉如下图所示，埋设时要牢固并且保持垂直。 埋设钉反射棱镜埋设钉和反射棱镜的连接 七、沉降位移观测的方法、频率 1、平面位移观测方法。在观测墩上利用连接螺栓架设全站仪，后视另一个观测墩，测量每一个预埋钉的平面角度和距离，角度测量两个测回，距离正倒镜
沉降、位移观测方法
2010年4月27日 电话：0755-/传真：0755-联系人：赵中良 一、工程概况 洪桥头好利万、米诺厂边坡位于。该人工边坡为岩土混合边坡，岩坡坡面裂隙发育。边坡所在区地形地貌为丘陵斜坡，自然斜坡坡度15～200，原始植被发育茂密。边坡底边周长约190m，为折线形展布，整体呈南北走向。 度 （ （2）侏罗系下统桥源组石英砂岩（Jq） 场地下伏基岩为侏罗系下统桥源组石英砂岩，主要矿物成份为石英、长石、黏土矿物及少量暗色矿物等。按其风化程度划分为全、强、中、微风化四个风化带，本次勘查仅揭露其强、中、微风化带： 强风化石英砂岩：褐黄、褐灰，棕红色，主要矿物为石英、长石等，风化裂隙
发育，局部夹杂中风化岩，岩石呈砾砂状、碎块状,岩块可折断，合金钻进易。主要分布在坡体的上部，揭露层厚2.60～22.30m。 中风化石英砂岩：青灰、褐灰色，风化裂隙较发育，上部夹杂薄层强风化石英砂岩，岩芯较破碎，呈短柱、长柱状，局部呈碎块状，岩块坚硬，锤击反弹，合金钻进较易。主要分布在坡体的中、下部，揭露层厚3.30～49.30m。 微风化石英砂岩：青灰色，岩芯较完整，呈长柱状，岩块坚硬，锤击反弹，合 （一）、沉降观测 1、沉降观测的点位布设 （1）沉降观测点： 根据甲方提供并确认的监测布置图进行沉降观测点布设，观测点布设在能全面反边坡周边沉降特征的地面上，共布设沉降观测点约26点。 沉降观测点标志埋设离边坡顶约35cm处。采用长度为20cm,直径12mm的螺纹钢
筋（刻划有十字丝），并用水泥加固。标志头离地面的净空高度小于10cm。确保观测点与边坡的连接结实稳固。具体的埋设方法如附图3。 详细布设位置见“边坡支护监测点平面布置图”。 （2）沉降观测基准点 沉降观测工作点拟根据实地的地形情况分组设立，在距观测对象200米以外、地基稳固、不易破坏的位置布设3个沉降观测工作点，编号为BM1、BM2、BM3。具体 拟采用DSZ-2型精密水准仪，FS-1型测微器，2米铟瓦水准尺。由PC-E500计算机野外记录，计算机内业处理。 D、内业计算 沉降观测的平差计算可采用简易平差法进行（平差前应进行各项改正、验算各项限差、列表计算往返高差较差、限差并计算每公里水准测量的高差偶然中误差，以便检查），
胸墙及轨道梁沉降及位移监测总结报告全解
散粮码头水工工程监测 总 结 报 告 2016年5月
散粮码头水工工程 监测总结报告 编写： 审核： 审定： 2016年5月 地址：网址：电话：传真
目录 1工程概况 (1) 1.1简况 (1) 1.2周边环境 (1) 1.3地质概述 (1) 2监测目的及依据 (1) 2.1监测目的 (1) 2.2监测依据 (2) 2.3方案编制原则 (2) 3监测内容及项目 (2) 4基准点、监测点布设与保护 (3) 4.1基准点及监测控制网的布设 (3) 4.2监测点的布设 (3) 4.3监测点的保护 (4) 5监测方法 (4) 5.1垂直位移监测 (4) 5.2水平位移监测 (5) 6监测周期及频率 (5) 6.1监测周期 (5) 6.2监测频率 (5) 8监测仪器设备及检定要求 (5) 8.1监测仪器设备 (5) 主要采用仪器设备为GPS T5 +1台；其精度为：水平±15mm；竖直±20mm (5) 8.2仪器检定 (5) 9施工工况 (5) 10曲线图及分析 (6) 10.1轨道梁垂直位移累计变化一览表及曲线图 (6) 10.2胸墙垂直位移累计变化一览表及曲线图 (8) 11 结论 (10)
1工程概况 1.1简况 本工程位于辽东半岛、大连市渤海一侧海岸线的中段，瓦房店市境内北面，地理坐标39°59'55"N，121°46'25"E。本工程南距瓦房店市区50km，距长兴岛90km，距大连市区130km，北距鲅鱼圈45km，距沈阳240km。本工程包含1个12万吨级散粮泊位（泊位编号303#），2个7 万吨级散粮装船泊位（泊位编号301#及302#，水工结构预留10万吨级），码头岸线长度约832m。码头东西侧两个临时护岸，长度分别为129m、110m。不含港池、航道及配套工程。 按照规范要求我方在2015年11月5日完成对现场的E级GPS首级控制网的校核及加密工作。 1.2周边环境 本工程所属三个泊位为沉箱重力式码头，其三面环海，一面为陆域回填。前后两个方向均有施工作业，后沿方向是码头胸墙后方50米到100米之间回填区域的地基强夯处理；前沿方向是施工船队炸焦施工作业。 1.3地质概述 详见本工程《岩土工程勘察报告》。 2监测目的及依据 2.1监测目的 在胸墙施工期间，由于回填区域基础加固和航道清淤施工等，可能会对码头胸墙产生影响，为了保证胸墙的安全运营和正常使用，必须对码头胸墙及轨道梁的沉降进行周期性的观测，及时发现隐患，并根据监测结果对应地及时调整施工方案 本工程的监测目的主要有： 1)通过将监测数据与预测值比较，判断上步施工工艺和施工参数是否合理 或达到预期效果，同时实现对下步施工工艺和施工进度控制，从而切实

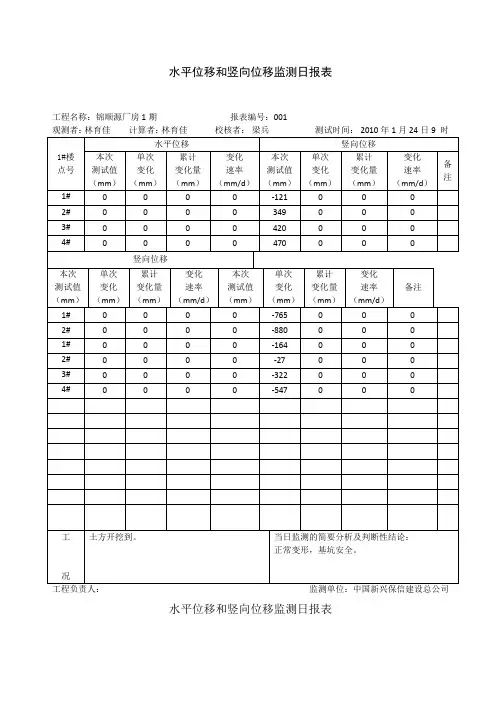

基坑监测水平和竖向位移
基坑监测水平和竖向位移 1.总则 本细则适用于一般土及软土建筑基坑工程水平位移及竖直位移监测。 目的是为了掌握基坑施工对临近建筑物造成的影响，及时起到预警预报的作用，为了深基坑施工提供科学的决策依据，确保施工安全，减少对周边环境的不利影响。 2.仪具与材料 全站仪，水准仪。 其它：脚架，棱镜，三脚架，因瓦尺等。 3.监测原理和方法 为保证所有监测工作的统一，提高监测数据的精度，使监测工作有效的指导整个工程施工，监测工作采用整体布设，分级布网的原则。即首先布置统一的监测控制网，再在此基础上布设监测点。 3.1监测点垂直位移测量：根据国家二等水准测量规范要求，历次垂直位移监测是通 过工作基点间联测一条二等水准闭合或附合路线，由线路的工作点来测量各监测点的高程，各监测点高程初始值在监测工程前期两次测定（两次取平均），某监测点本次高程
减前次高程的差值为本次垂直位移，本次高程减初始高程的差值为累计垂直位移。 3.2监测点水平位移测量：采用轴线投影法。在某条测线的两端远处各选定 一个稳固基准点A、B，经纬仪或全站仪架设于A点，定向B点，则A、B连成一条基准线。观测时，在仪器上读取各监测点至AB基准线垂距E值，某监测点本次E值和初始E 值即为该点累计水平位移，各变形监测点初始E值均为取两次平均的值。 4.监测点的布置原则及测点的设置 4.1、布置原则 4.1.1、符合有关规范及设计技术要求 4.1.2、《建筑变形测量规范》JGJ 8-2007 4.1.3、《工程测量规范》GB50026- 2007 4.1.4、《建筑基坑工程监测技术规范》GB50497- 2009 4.2、基准点的设置 位移观测为基坑施工过程中的位移测量。精度要求高，观测时间长。根据 《建筑变形测量规范》JGJ 8-2007和《建筑基坑工程监测技术规范》GB50497- 2009中要求，为减少测量误差，位移基准点应布设在观测建筑物的沉降区域之外。监测点间距不宜大于20m，每边监测点数目不应少于3个。监测基准点具有稳定性高、保存时间长的特点，本次监测拟位移观测基准点设置8个。基准 点设置在不易受沉降及施工影响的地区，为保证基准点能够长期使用，采用① 18钢筋埋入地下，埋深不少于1.0米，四周采用混凝土固定，并砌筑保护井，钢筋裸露出 1-2公分，在裸露的顶部设置十字标识。 4.3、位移点的布设 4.3.1、基坑垂直、水平位移监测： —8,测点间距在基坑周圈围护顶面上布置垂直位移及水平位移监测点号 1 20内米。
沉降位移观测方法20150229
沉降位移观测方法 董艳平 广州南华工程管理有限公司, 广东广州 510230 摘要：建筑施工中,为了避免造成经济损失,按一定的方法要求对场地进行沉降观测和位移观测是非常必要的.通过布设高等级平面和高程监测网定期对场地的沉降观测点和位移观测点进行观测.使用这种方法所得到的数据准确,使施工单位在施工中有可靠的依据。 关键词：平面控制测量体系、高程控制测量体系、沉降位移控制网、位移观测、位移观测。 1、平面控制测量体系的建立 在测区附近原生岩石基础上选三点，并作强制对中控制点，以给定的控制点为基点，用GPS静态测量，将控制点坐标引到上述三点作为位移观测控制点。观测方法是：同一时段用四台GPS接收机进行同步观测，最后把野外测量数据直接下载到软件里，经过处理得到基线解，按静态GPS控制网平差得到毫米级的定位结果，建立位移观测平面测量控制网。用RTK-GPS放样方法，根据设计的位移观测点坐标，测设出位移观测点位置，然后埋设强制对中观测点，采用全站仪进行位移测量。 2、高程控制测量体系的建立 以给定的高等级水准点为基准点，采用S3水准仪，按三等水准测量要求，从上述基准点推水准，将高程引测到平基工地附近水准控制点上，水准控制点设置在工地附近原生岩石基础上。通过对水准观测结果进行平差处理，处理结果作为本沉降观测的高程基准点数据，建立本工程的高程测量控制网点。沉降观测高程基准控制点放置在平面控制点上，也可以另外设置，具体视选点位置确定，沉降观测高程基准控制点作二个，按三等水准高程控制点埋设。 3、沉降位移控制网复测周期 控制网复测周期应根据测量目的和点位的稳定情况确定，一般宜每半年复测一次。在建筑施工过程中应适当缩短观测时间间隔，点位稳定后可适当延长观测时间间隔。当复测成果或检测成果出现异常，或测区受到如地震、洪水、爆破等外界因素影响时，应及时进行复测。 4、点位埋设 为了能够反映出场地的准确沉降情 况，沉降观测点采用现浇混凝土墩，其埋 设深度为0.5米，底宽为0.5×0.5米，上 宽为0.2×0.2米的梯形结构，在水泥墩顶 面的角上镶嵌φ10mm不锈园头作为水准 观测点，水准点高出水泥墩面 5～10mm。 沉降位移点四周砌筑500mm×500mm防护 墙并作醒目标记，确保桩点不被压盖、碾 轧、扰动，同时位移观测点也设置在上述 水泥墩上，桩顶标高为场地设计标高上0.3m，顶部预埋长160mm 钢管，用作全站仪反射棱镜强制对中。为保持位移观测点与基站间的通视，防护墙不能高于水泥墩。具体位置按设计的沉降观测点坐标进行埋设。 5、选用仪器
沉降、位移及变形监测方案：位移及建筑物沉降观测监测方案
测绘资质：乙 级 资质证号：3710802 商河县市民服务中心项目变形监测 技术方案 商河县市民服务中心项目变形监测 技术方案 项目承担单位：山东省鲁北地质工程勘察院 项目负责人：尹训志 审核意见：方案合理可行 技术负责人：田庆安 审 核 人： 王德生
20 年月日20 年月日 1
1 一、 工程概况 1、地理位置 拟建商河县市民服务中心位于商河县彩虹路以北，田园路以东，府东路以西。该工 程由商河县住房和城乡建设管理委员会兴建。本次支护设计拟建物性质见表1。 表1 基 坑深度7.00m ，局部为8.00m 。 2、基坑周边环境 拟建场地基坑南侧50m 为彩虹路中心线，彩虹路北侧有燃气和自来水管道，东侧36m 为府东路中心线，北侧122m 为花园街中心线，西侧40m 为田园路中心线，路东侧有自来水管道。建筑物红线西侧8.5m 为高压线，埋深2.0m ，建筑物红线东侧12.5m 为高压线，埋深2.0m 。基坑周边道路两侧均有市政管线，距离基坑最近距离约10米。 拟建物名称 层数(F)与高度（m ） 平面尺寸（m 2） 基础形式 结构 类型 地下层数 商河市民活 动中心 5/24 见平面图 预应力管桩 框架/框剪 1层 地下车库 -1 见平面图 预应力管桩 框架 1层
二、任务概述 根据工程需求，拟对商河县市民服务中心基坑、周边地表及待建建筑物进行变形监测，分析变形情况。首先按照设计要求对商河县市民服务中心基坑、周边地表及待建建筑物布设监测点，然后通过进行变形监测，分析位移与沉降情况；以此掌握基坑变化速率及周边临近建筑物的沉降量、沉降差及沉降速度，及时发现对基坑和建筑物不利的因素，以便采取措施，保证基坑及建筑物安全施工，同时也为今后合理设计提供资料，为工程安全施工提供预警数据，保证工程顺利施工。 三、引用规范标准 1、执行国家行业标准《建筑变形测量规范》JGJ 8－2016； 2、执行国家行业标准《建筑基坑工程监测技术规范》GB50497-2009； 3、参考国家标准《国家一、二等水准测量规范》GB12897－2006； 4、甲方提供的基坑支护设计方案图纸等。 四、设计方案 1．作业配置 1.1沉降观测使用美国Trimble DiNi 03水准仪（仪器标称精度为0.3mm）和条码式铟钢水准标尺。使用的仪器设备在检验有效期内，其完好率100%。 2
建筑基坑沉降、位移监测的内容及方法
建筑基坑沉降、位移监测的内容及方法 一、深基坑监测的意义 随着城市建设的发展，基坑施工的开挖深度越来越深，从最初的5~7m发展到目前最深已达20m多。由于地下土体性质、荷载条件、施工环境的复杂性，对在施工过程中引发的土体性状、环境、邻近建筑物、地下设施变化的监测已成了工程建设必不可少的重要环节。 对于复杂的大中型工程或环境要求严格的项目，往往难从以往的经验中得到借鉴，也难以从理论上找到定量分析、预测的方法，这就必定要依赖于施工过程中的现场监测。首先，靠现场监测据来了解基坑的设计强度，为今后降低工程成本指标提供设计依据。第二，可及时了解施工环境--地下土层、地下管线、地下设施、地面建筑在施工过程中所受的影响及影响程度。第三，可及时发现和预报险情的发生及险情的发展程度，为及时采取安全补救措施充当耳目。 二、深基坑监测的内容及方法 深基坑施工，必须要有一定的围护结构用以挡土、挡水。围护设施必须安全有效。浅基坑的围护结构以前常用的是钢板桩或混凝土板桩;深基坑则大多采用现场浇灌的地下连续墙结构或排桩式灌注桩结构，并配以混凝土搅拌桩或树根桩止水。开挖时，坑内必须抽去地下水，7~15m深的基坑，中间必须配二到三道水平支撑，水平支撑采用钢管式结构或钢筋混凝土结构。围护结构必须安全可靠，并能确保施工环境稳定。从经济角度来讲，好的围护设计应把安全指标取在临界点附近，再靠现场监测提供的动态信息反馈来调整施工方案。 1、以下内容是基坑监测目前能够做到的也是应该做到的项目: (1)地下管线、地下设施、地面道路和建筑物的沉降、位移。 (2)围护桩地下桩体的侧向位移(桩体测斜)、围护桩顶的沉降和水平位移。 (3)围护桩、水平支撑的应力变化。
位移及建筑物沉降观测监测方案
测绘资质：乙级资质证号：3710802 商河县市民服务中心项目变形监测 技 术 方 案 单位地址：山东省德州市大学东路1499号联系电话： 单位邮编：253015 电子信箱：
目录 一、工程概况 ......................... 错误!未定义书签。 二、任务概述.......................... 错误!未定义书签。 三、引用规范标准...................... 错误!未定义书签。 四、设计方案.......................... 错误!未定义书签。 五、监测点保护措施.................... 错误!未定义书签。 六、监测结束应提交的资料.............. 错误!未定义书签。 七、组织管理措施...................... 错误!未定义书签。 八、确保质量的组织措施................ 错误!未定义书签。 九、确保安全的组织措施................ 错误!未定义书签。 十、确保周期的组织措施................ 错误!未定义书签。
一、工程概况 1、地理位置 拟建商河县市民服务中心位于商河县彩虹路以北，田园路以东，府东路以西。该工 程由商河县住房和城乡建设管理委员会兴建。本次支护设计拟建物性质见表1。 表1 基坑深度，局部为。 2、基坑周边环境 拟建场地基坑南侧50m为彩虹路中心线，彩虹路北侧有燃气和自来水管道，东侧36m为府东路中心线，北侧122m为花园街中心线，西侧40m为田园路中心线，路东侧有自来水管道。建筑物红线西侧为高压线，埋深，建筑物红线东侧为高压线，埋深。基坑周边道路两侧均有市政管线，距离基坑最近距离约10米。 二、任务概述 根据工程需求，拟对商河县市民服务中心基坑、周边地表及待建建筑物进行变形监测，分析变形情况。首先按照设计要求对商河县市民服务中心基坑、周边地表及待建建筑物布设监测点，然后通过进行变形监测，分析位移与沉降情况；以此掌握基坑变化速率及周边临近建筑物的沉降量、沉降差及沉降速度，及时发现对基坑和建筑物不利的因素，以便采取措施，保证基坑及建筑物安全施工，同时也为今后合理设计提供资料，为工程安全施工提供预警数据，保证工程顺利施工。 三、引用规范标准 1、执行国家行业标准《建筑变形测量规范》JGJ 8－2016； 2、执行国家行业标准《建筑基坑工程监测技术规范》GB50497-2009；
沉降位移观测报告
京杭运河船闸扩容工程航政艇停泊区 变形观测方案 一工程概况 航政艇停泊区位于京杭运河一线船闸的上游引航道左岸，停泊区长度为75 m，停泊区前沿设计水深1.5 m，停泊区护岸顶高程为▽8.83 m，底高程为▽4.33m，护岸采用重力式结构形式，在距停泊区南侧边10 m处铺设2 m宽的人行道，并沿大堤方向铺设80 m长的道路与原路面相接。 二编制依据 1 航政艇停泊区《施工图设计说明》； 2 《水运工程测量规范》（JTJ203-94）； 3 《建筑变形测量规程》（JGJ/T8-97）。 三沉降、位移观测的内容 沉降位移观测是水工建筑物的重要工作之一，通过布设控制网、按相关精度要求进行沉降位移观测可以掌握建筑物的变形情况，是指导安全施工和保证工程质量的重要手段。 本工程水平位移就是指横向水平位移，为了保证观测的准确性和有效性，我们在停泊区两侧附近地质稳定区域布设了3个基准点（详见变形观测平面布置图），作为停泊区结构变形的平面、高程测量控制点。我们采取的横向水平位移和沉降位移的监测方案是：在平面基准点和工作基准点采用砼制作的观测墩，观测墩选在地基稳固、便于监测且不易受影响的地方，通过分析观测的数据，绘制水平、竖向位
移变化曲线，及时掌握建筑物的变化。 四观测点的布设及注意事项 根据本工程场地及周边建筑物设定5个观测点，每个观测点采用螺纹钢制作，顶端锯十字，埋设时顶端突出砼表面1-2cm，以保证点位稳固，并用经纬仪与其对应的竖线确定到周围墙体上，从而确定结构的水平、竖向位移。每次观测应注意一下事项： 1 每次观测所使用的仪器和水准尺、观测人员、路线等固定，以减少偶然误差； 2 布设路线时前后视距不超过40m，前后视距差不超过1.0m。 3 观测时间及环境；不在日出前后1小时，午时分进行观测，更不能在大风或有雾的时间进行观测，以减小光线折射误差。 4 为保证水准尺气泡居中，应采用三角架以使标尺持久稳定观测准确。 五观测精度指标和观测人员、仪器及方法的选择 观测的仪器选用校核准确的全站仪、水准仪且距离和角度满足I 级测距仪和2〞级经纬仪的精度要求，并在使用过程中定期校核，由公司测量工程师从浇注底板砼开始观测，坚持每增加一级及时观测且每周观测不少于两次，直至工程结束。本次变形观测工作采用精度二等水准和和三级导线测量方法进行。 六提交数据分析及整理成果 在观测工作结束后，对数据记录进行检查、平差计算和数据分析。附：1 仪器检定报告
沉降观测记录表资料讲解
沉降观测记录表
建筑物沉降观测测量记录
建筑物沉降观测测量记录 工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称：水准仪 沉降观测结果观测 点编 号 观测点相对标 高(m) 第一次 2013年2月28日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.2 0 0 M2 -2.25 -2.251 1 1 M3 -2.1 -2.1 0 0 M4-2.3 -2.301 1 1 M5-2.32 -2.32 0 0 M6-2.23 -2.23 0 0 观测点布置简图 -
工程进度 状态 架空层层顶梁板 施工单位项目技术负责人施测人 监理 （建 设）单 位 监理工程师（建设单位 项目专业技术负责人）建筑物沉降观测测量记录 工程名称银利财富广场8#楼水准点编号 水准点 所在位置 永久水准点水准点高程22.53M 观测起止 日期 2013.2.15始观测性质见证观测工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称：水准仪 沉降观测结果 观测 点编 号 观测点 相对标 高(m) 第二次 2013年3月30日 标高 (m) 沉降量 (mm) 本次累计M1 -2.2 -2.201 1 1 M2 -2.25 -2.252 1 2 M3 -2.1 -2.101 1 1 M4-2.3 -2.302 1 2 M5-2.32 -2.322 2 2 M6-2.23 -2.231 1 1 观测点布置简图 -
沉降 位移观测方案
2010年4月27日 电话：3/ 传真：6 联系人：赵中良 一、工程概况 洪桥头好利万、米诺厂边坡位于。该人工边坡为岩土混合边坡，岩坡坡面裂隙发育。边坡所在区地形地貌为丘陵斜坡，自然斜坡坡度15～200，原始植被发育茂密。边坡底边周长约190m，为折线形展布，整体呈南北走向。 原有边坡分为2级，上级边坡及下级边坡，边坡中部有一宽平台。坡底标高～15.0m，中间大平台标高～35.4m，坡顶标高～66.9m，下级边坡坡度500～700，上级边坡坡度600～800。边坡高度22m～52m。 边坡坡面岩土裸露，局部发育有少量的爬藤类植物，覆盖率极低；坡面没有进行任何的支护处理，坡顶坡脚没有任何截排水措施，边坡坡底分布有好利万、米诺厂以及1栋在建厂房。 工程地质条件 根据钻探揭露及地质调查资料，边坡周围出露的地层有：第四系人工填土层（Qml）及侏罗系下统桥源组石英砂岩（Jq）。现将各地层的主要岩性特征自上而下分述如下： ⑴第四系人工填土层（Qml） 杂填土：褐黄色、褐灰色，主要由粘性土及少量块石组成，并含少量建筑垃圾，松散，湿，可塑，合金钻进易，主要分布在坡脚建筑场地。 （2）侏罗系下统桥源组石英砂岩（Jq） 场地下伏基岩为侏罗系下统桥源组石英砂岩，主要矿物成份为石英、长石、黏土矿物及少量暗色矿物等。按其风化程度划分为全、强、中、微风化四个风化带，本次勘查仅揭露其强、中、微风化带： 强风化石英砂岩：褐黄、褐灰，棕红色，主要矿物为石英、长石等，风化裂隙
发育，局部夹杂中风化岩，岩石呈砾砂状、碎块状,岩块可折断，合金钻进易。主要分布在坡体的上部，揭露层厚～22.30m。 中风化石英砂岩：青灰、褐灰色，风化裂隙较发育，上部夹杂薄层强风化石英砂岩，岩芯较破碎，呈短柱、长柱状，局部呈碎块状，岩块坚硬，锤击反弹，合金钻进较易。主要分布在坡体的中、下部，揭露层厚～49.30m。 微风化石英砂岩：青灰色，岩芯较完整，呈长柱状，岩块坚硬，锤击反弹，合金钻进困难，需金刚石钻进。揭露层厚～5.70m。 水文地质条件 场地水文地质条件比较简单，场地内无常年性地表水，雨季有大气降水形成的临时性地面片流，对坡上岩土体的稳定性有一定的影响。场地内地下水主要为基岩裂隙水，主要赋存于场地内强风化及下伏岩层的风化裂隙中，主要含水层属弱含水、弱透水地层，水量贫乏。 二、沉降、位移观测技术依据 1、《城市测量规范》（CJJ8-99）； 2、《建筑变形测量规程》（JGJ/T8-97）； 3、《建筑边坡工程技术规范》（GB50330-2002）； 4、《岩土锚杆（索）技术规程》（CECS 22：2005），中国工程建设标准化协会标准； 5、《深圳市宝安区松岗街道洪桥头好利万、米诺厂边坡地质灾害勘察报告》，深圳市勘察研究院有限公司，2009年02月。 三、沉降、位移观测方案 （一）、沉降观测 1、沉降观测的点位布设 （1）沉降观测点： 根据甲方提供并确认的监测布置图进行沉降观测点布设，观测点布设在能全面反边坡周边沉降特征的地面上，共布设沉降观测点约26点。 沉降观测点标志埋设离边坡顶约35cm处。采用长度为20cm,直径12mm 的螺纹
沉降位移观测方案
