脉冲熔化极氩弧焊焊接奥氏体型不锈钢角焊缝的焊接参数
脉冲熔化极氩弧焊焊接奥氏体型不锈钢角焊缝的焊接参数
脉冲熔化极氩弧焊焊接奥氏体型不锈钢角焊缝的焊接参数
板厚mm 焊脚
mm
位置
焊丝直径
mm
焊丝伸出长度
mm
焊接平均电流
A
电弧电压
V
氩气流量
L/min
焊接方向
1.5～
2.0 2～3 平焊 1.2 8～12 65～130 18～20.5 10～12 自上向下立焊 1.2 8～12 60～100 18～19.0 10～12 自上向下仰焊 1.2 8～12 60～120 18～19.0 10～12 自上向下
3 3～
4 平焊 1.2～1.6 10～14 90～140 19.0～21.
5 12～14 自上向下立焊 1.2～1.
6 10～14 80～110 18.5～19.5 12～14 自上向下仰焊 1.2～1.6 10～14 90～130 18.5～19.5 12～14 自上向下
4 4 平焊 1.6 14～17 130～170 19.6～22 14～16 自上向下立焊 1.6 14～17 120～140 19～20 14～16 自上向下仰焊 1.6 14～17 130～160 19～20 14～16 自上向下
5～6 5 平焊 1.6～2.0 16～20 160～210 20.0～22.5 16～18 自下向上立焊 1.6～2.0 16～20 140～160 19.0～20.5 16～18 自下向上仰焊 1.6～2.0 16～20 140～160 19.0～20.5 16～18 自下向上
7～8 5～6 平焊 2.0 18～22 200～280 20.5～23 18～20 自下向上立焊 2.0 18～22 150～180 20.0～21 18～20 自下向上仰焊 2.0 18～20 180～250 19.5～20.5 18～20 自下向上

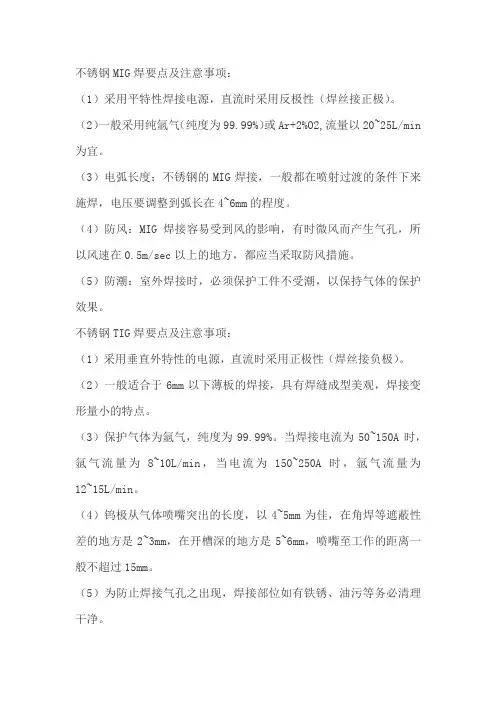

熔化极氩弧焊喷射过渡焊接奥氏体型不锈钢的焊接参数
板厚mm 坡口尺寸
mm
层数
位置
焊丝直
径mm
焊接电流A
电弧电压
V
焊接速
度
氩气流量
L/min
焊接方
向
1.5～
2.0 平焊
1.6
65～130 18～20.5 10～12
自上向
下立焊60～100 18～19.0 10～12
自上向
下
3 平焊 1.2～1.6 90～140 19.0～21.5 12～14
自上向
下立焊 1.2～1.6 80～110 18.5～19.5 12～14
自上向
下
4 平焊 1.6 130～170 19.6～22 14～16
自上向
下立焊 1.6 120～140 19～20 14～16
自上向
下
5～6 平焊 1.6～2.0 160～210 20.0～22.5 16～18
自下向
上立焊 1.6～2.0 140～160 19.0～20.5 16～18
自下向
上
7～8 平焊 2.0 200～280 20.5～23 18～20
自下向
上立焊
2.0 150～180 20.0～21 18～20 自下向
上
