刚度校核
刚度校核
l.轴的弯曲刚度校核计算
2.轴的扭转刚度校校计算
l.轴的弯曲刚度校核计算
常见的轴大多可视为简文梁。若是光轴，可直接用材料力学中的公式计算其挠度或偏转角；若是阶梯轴，如果对计算精容要求不高，则可用当量直径法作近似计算。把阶梯轴看成是当量直径为dv的光轴，然后再按材料力学中的公式计算。当量直径为
式中：l i——阶梯轴第i段的长度，mm；
d i——阶梯轴第i段的直径，mm；
L——阶梯轴的计算长度；m。；
Z——阶梯轴计算长度内的轴段数。
当载荷作用干两支承之间时，L=l（l为支承跨距）；当载荷作用于悬臂端时，L=l+K（K为轴的悬臂长度）。

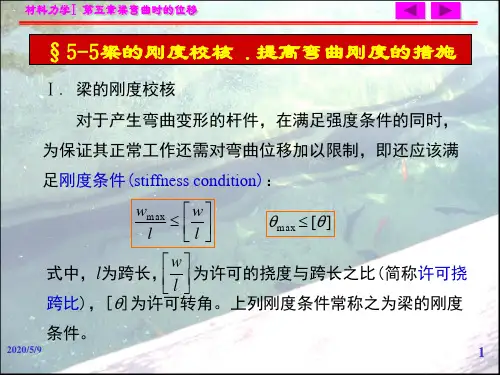

轴的弯曲刚度条件为：
挠度
偏转角
式中：[y]——轴的允许挠度，mm，见表15-5；
[θ]——轴的允许偏转角，rad,见表15-5。
表15-5 轴的允许挠度及允许偏转角
2．轴的扭转刚度校校计算
轴的扭转变形用每米长的扭转角p来表示。圆轴扭转角P的计算公式为：
光轴
阶梯轴
式中：T——轴所受的扭矩，N·mm；
G——轴的材料的剪切弹性模量，MPa,对于钢材，G=8.1*104MPa；
I p——轴截面的极惯性矩，mm4,对于圆轴，I p= d4/32
L——阶梯轴受扭矩作用的长度，mm；
T i、l i、I pi——分别代表阶梯轴第i段上所受的扭矩、长度和极惯性矩，单位同前；
z——阶梯轴受扭矩作用的轴段数。
轴的扭转刚度条件为
?≤[?] ( °)/m
式中[?] 为轴每米长的允许扭转角，与轴的使用场合有关。对于一般传动轴，可取[?]=0.5-1( °)/m；对于精密传动轴，可取[?]=0.25-0.5( °)/m；对于精度要求不高的轴，[?]可大于1( °)/m。
表15-4 抗弯，抗扭截面系数计算公式
注：近似计算时，单，双键槽一般可忽略，花键轴截面可视为直径等于平均直径的圆截面。
