高压电缆固定夹
高压电缆固定夹

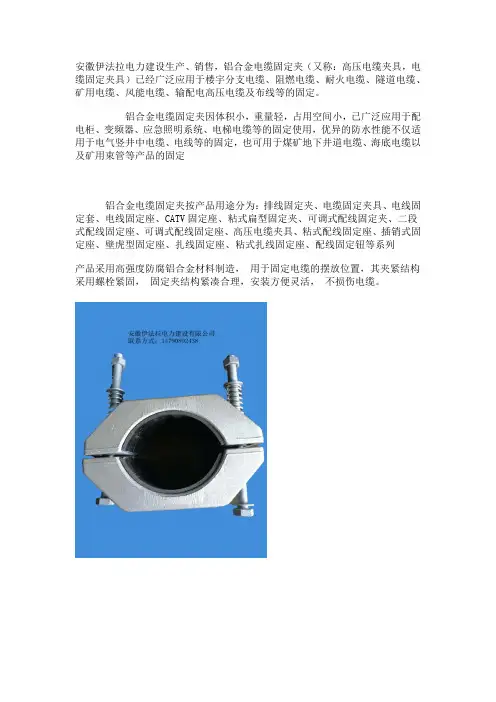

特点：高压电缆固定夹种类特点：防涡流、阻燃、不吸水、高强度、安装便利、节省人力物力、环保，备受输变电行业和铁路客户青睐，是10-35kV高压电缆和铁路信号电缆固定的必选产品。产品采用高强度防腐铝合金材料制造。用于三根电缆的固定摆放，能夹紧和保护电缆。配件为不锈钢螺栓，被固定电缆有橡胶垫包裹，不损伤电缆。
使用方法:
1.把固定夹下夹体先固定在支架上;
2.电缆用橡胶垫包裹后,置于下夹体上;
3.再将固定夹上.下夹体用螺栓连接紧固。
电缆夹具的用途：
1.坚固可靠的结构设计,可同时支持多股电缆的固定安装要求。
2.优秀的电缆管理线槽对位置的特殊安装要求。
3.采用专业化模块式设计理念,活动式布缆设计,大大增加布缆灵活性和可靠调整性。
4.顶部采用螺旋蝴蝶扳螺丝设计,既可手动,也可用螺丝刀拧紧。
5.简便安装的设计可以在短时内完成大量电缆的固定。
6.优质的材料使产品可以适应严酷的工作环境。
7.每个上面都有明晰的型号注明,可以简单辨别不同
电缆夹具的介绍
电缆固定卡具（高低压电缆固定夹）（高、低压电缆固定夹具）电缆夹具产品用于紧固单根高低压电缆，也可紧固由聚乙烯制成具有绝缘性的电缆。保证电缆在某一平面或三角铁上的稳定性。
材质：玻璃树脂, 聚酰胺加入玻璃纤维
特性：机械强度20000~30000Nm，发生短路时，能承受较大的动力
荷载，具有稳定性
温度范围：电力电缆固定卡具（高低压电缆固定夹）-40℃~+120℃
不损失机械强度；使用寿命长达50年；阻燃，符合UL标准，无卤，低烟。适合室内与室外环境抗老化及脆变
抗油：对碱性，油性及其它石油产品具有较强耐久性
抗辐射：对辐射及紫外线辐射有较强稳定性
抗臭氧：对抗臭氧有较强稳定性
高压电缆夹具为合成塑料制成改夹具特点为安装简单，质量高，分
量轻，便于安装。
