从补偿电容无法投入，谈谐波危害，分析谐波来源，提出治理谐波的初步建议随着个私经济特别是特钢和化学工业在我市的发展，我公司的供电量也不断的增长，为了使功率因素达到标准，必须投入补偿电容，但是这几个乡镇的变电所的补偿电容器却无法投上，强行投入后，电容器熔丝也会很快熔断。但根据其他变电所运行经验，在此功率因数下，无功电流不应大于熔丝熔断电流。这是为什么呢?

经过对该地区的供电现状分析，这是由于谐波引起的。所谓谐波，即理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，但是由于各种原因，使这种理想状态在实际中无法存在。因此通过对周期性电压或电流的傅立叶分解，所得到的频率为基波整数倍分量的含有量，称为谐波。

谐波对于电网的危害非常大，主要表现在以下方面：

1.由于电网主要是按基波设计的。由于LC元件的存在，虽然在基波时不会发生谐振，但在某个特定谐波时却可能引起谐振，可能将谐波电流放大几倍甚至数十倍，电网谐振引起设备过电压，产生谐波过流，对设备造成危害。特别是对电容器和与之串联的电抗器。其中，特别要注意的是，由于电容器是容性负载，能与电网上感性设备(其它设备主要是感性设备)配合，构成共振条件，又由于其大小与谐波频率成反比，因此，电容更容易吸收谐波共振电流，引起电容过载，造成电容损坏，或者熔丝熔断。

2.使电网中的电气设备产生额外的损耗(谐波功率)，降低了设备的效率，同时谐波会影响设备的正常工作，例如变压器局部严重过热，电容器、电缆等设备过热，电机产生机械振动等故障，绝缘部分老化、变质，严重时候甚至设备损坏。

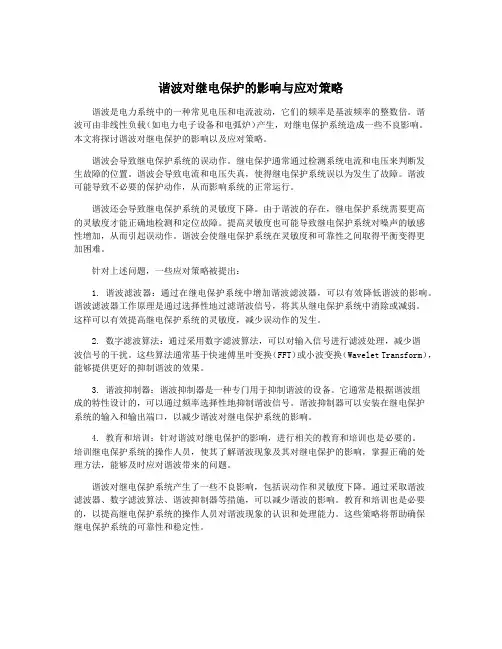

3.导致继电保护和自动装置误动或拒动，造成不必要的损失，谐波会使电气测量仪表测量不准确，造成计量误差。

另外，谐波还会产生对设备附近的通信系统产生干扰等其他危害。

既然谐波危害如此之大，那么谐波是如何产生的?又如何能减小它的影响和危害呢?

谐波来源

1、中频炉、电弧炉等设备是该地区谐波的主要来源

对该地区负荷进行分析，发现主要的原因是该地区特钢工业发达，中频炉、电弧炉等作为一类高效的加热源已经非常普及。电弧炉是利用电极物料间产生的电弧熔炼金属，因此，它的电流波形很不规则，含有多种谐波(2次到7次)以及间谐波，这是谐波的一个重要来源。而中频炉是工频电流整流后再变为中频，再利用电磁感应来熔炼金属，因此产生大量的高次谐波，其中以5次、7次、11次等奇次谐波为主。这正是该地区谐波的主要来源。

2、用户变压器群是该地区谐波的重要来源

一般情况下，三相变压器由于铁芯为“日”形状，中相比边相要短一半，因此，三个磁路的不对称引起变压器励磁电流中含有谐波分量。所以当对空载三相变压器加电压激励时，即使受电侧没有零序电流通路(中性点不接地或三角形接线)，励磁电流中也会有谐波分量。虽然在实际运行时，这个谐波分量很小，但由于变压器绕组接法以及各绕组和电网各相的连接统一规定时，则各台变压器励磁电流里的同次谐波彼此叠加，形成了电网中谐波的又一重要来源。例如，在绝大多数配变中，都是Y，yn接线，变压器的中间的铁柱对应的线圈即中相接的都是B相，这样的统一接法，就为3、5、7等次谐波提供了一个分别互相叠加的条件。在该地区，现有35kV用户变压器5台，总容量400kVA，10kV用户变压器约800台，总容量330kVA.如此庞大的用户变群又成为了谐波的又一个重要来源。

3、谐波的其他来源

事实上，谐波还有其他的来源，各类生产用电如电镀、电泵等，生活用电中如电视机、电脑、荧光灯等采用开关电源或其他电力电子技术的装置，单独来看，所产生的谐波非常微小，但是由于其数量的极其庞大，也是不可忽视的一部分。

谐波治理：

根据GB/T14549-93《电能质量公用电网谐波》规定，在0.4kV/10kV/35kV时，电网谐波电压谐波占有率分别不得大于4%/3.2%/1.2%.很显然，在该地区，电网已经严重“污染”

了。针对以上情况，为减少谐波产生的机会、减小谐波对对电网的危害，我们提出下列建议：

1.针对谐波源进行治理。

按"谁干扰，谁污染，谁治理"的原则，进行谐波源当地治理。即对于产生大量谐波的用户，在用户变的低压侧加装滤波装置。根据装置的原理不同，可分为无源电力滤波器(PPF)和有源电力滤波器(APF)。

无源电力滤波器利用电容、电感谐振的原理"吸收"阻止相应次谐波，从而保证电压畸变率处在较低水平。一般根据需要吸收的谐波次数，设置合适的LC参数，分别设置滤波装置。

该地区已有用户装设了此类无源滤波补偿装置。装设5、7次滤波装置，采用可控硅自动投切，在滤除谐波的同时，对无功也进行了补偿。但此类无源装置不能满足对无功功率和谐波进行快速动态补偿的要求。同时还要注意不能在滤除某次谐波时，LC参数恰好是另一个谐波的谐振参数，而使此谐波放大

电力系统中谐波的来源及抑制（摘录）2011.12.20阅读(1)

下一篇：唐僧、孙悟空与白... |返回日志列表

?赞

?转载

?分享

?评论

?复制地址

?更多

（1）

电网谐波来自于3个方面：一是发电源质量不高产生谐波：发电机由于三相绕组在制作上很难做到绝对对称，铁心也很难做到绝对均匀一致和其他一些原因，发电源多少也会产生一些谐波，但一般来说很少。二是输配电系统产生谐波：输配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高，变压器工作点偏离线性越远，谐波电流也就越大，其中3次谐波电流可达额定电流0.5%。三是用电设备产生的谐波：晶闸管整流设备。由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用，给电网造成了大量的谐波。我们知道，晶闸管整流装置采用移相控制，从电网吸收的是缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波，从而给电网留下的也是另一部分缺角的正

弦波，显然在留下部分中含有大量的谐波。如果整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中3次谐波的含量可达基波的30%；接容性负载时则含有奇次谐波电压，其谐波含量随电容值的增大而增大。如果整流装置为三相全控桥6脉整流器，变压器原边及供电线路含有5次及以上奇次谐波电流；如果是12脉冲整流器，也还有11次及以上奇次谐波电流。经统计表明：由整流装置产生的谐波占所有谐波的近40%，这是最大的谐波源。变频装置。变频装置常用于风机、水泵、电梯等设备中，由于采用了相位控制，谐波成份很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频调速的发展，对电网造成的谐波也越来越多。电弧炉、电石炉。由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料，使得燃烧不稳定，引起三相负荷不平衡，产生谐波电流，经变压器的三角形连接线圈而注入电网。其中主要是2 7次的谐波，平均可达基波的8% 20%，最大可达45%。气体放电类电光源。荧光灯、高压汞灯、高压钠灯与金属卤化物灯等属于气体放电类电光源。分析与测量这类电光源的伏安特性，可知其非线性十分严重，有的还含有负的伏安特性，它们会给电网造成奇次谐波电流。家用电器。电视机、录像机、计算机、调光灯具、调温炊具等，因具有调压整流装置，会产生较深的奇次谐波。在洗衣机、电风扇、空调器等有绕组的设备中，因不平衡电流的变化也能使波形改变。这些家用电器虽然功率较小，但数量巨大，也是谐波的主要来源之一。

（2）

主要是变频、整流设备在工作中会产生谐波。谐波的影响如下：

1、变压器对变压器而言，谐波电流可导致铜损和杂散损增加，谐波电压则会增加铁损。与纯正基本波运行的正弦电流和电压相较，谐波对变压器的整体影响是温升较高。须注意的是; 这些由谐波所引起的额外损失将与电流和频率的平方成比例上升，进而导致变压器的基波负载容量下降。而当你为非线性负载选择正确的变压器额定容量时，应考虑足够的降载因数，以确保变压器温升在允许的范围内。还应注意的是用户由于谐波所造成的额外损失将按所消耗的能量(仟瓦小时)反应在电费上，而且谐波也会导致变压器噪声增加。

2、电力电缆在导体中非正弦波电流产生的热量与俱有相同均方根值的纯正弦波电流相较，则非正弦波有较高的热量。该额外温升是由众所周知的集肤效应和邻近效应所引起的，而这两种现象取决于频率及导体的尺寸和间隔。这两种效应如同增加导体交流电阻，进而导致I2RAC损耗增加。

3、电动机与发电机谐波电流和电压对感应及同步电动机所造成的主要效应为在谐波频率下铁损和铜损的增加所引起之额外温升。这些额外损失将导致电动机效率降低，并影响转矩。当设备负荷对电动机转矩的变动较敏感时，其扭动转矩的输出将影响所生产产品的质量。例如: 造纸业、人造纤维纺织业、塑料薄膜行业和一些金属加工业。对于旋转电机设备，与正弦磁化相比，谐波会增加噪音量。像五次和七次这种谐波源，在发电机或电动机负载系统上，可产生六次谐波频率的机械振荡。机械振荡是由振动的扭矩引起的，而扭矩的振荡则是由谐波电流和基波频率磁场所造成，如果机械谐振频率与电气励磁频率重合，会发生共振进而产生很高的机械应力，导致机械损坏的危险。

4、电子设备电力电子设备对供电电压的谐波畸变很敏感，这种设备常常须靠电压波形的过零点或其它电压波形取得同步运行。电压谐波畸变可导致电压过零点漂移或改变一个相间电压高于另一个相间电压的位置点。这两点对于不同类型的电力电子电路控制是至关重要的。控制系统对这两点(电压过零点与电压位置点)的判断错误可导致控制系统失控。而电力与通讯线路之间的感性

或容性耦合亦可能造成对通讯设备的干扰。计算器和一些其它电子设备，如可编过程控制器(PLC)，通常要求总谐波电压畸变率(THD)小于5%，且个别谐波电压畸变率低于3%，较高的畸变量可导致控制设备误动作，进而造成生产或运行中断，导致较大的经济损失。5﹑开关和继电保护谐波电流也会引起开关之额外损失，并提高温升使承载基波电流能力降低。温升的提高对某些绝缘组件而言会降低其使用寿命。低压断路器之固态跳脱装置，系根据电流峰值来动作，而此种型式之跳脱装置会因馈线供电给非线性负载而导致不正常跳闸。 6、功率因数补偿电容器电容器与其它设备相较有很大区别，因其容性特点在系统共振情况下可显着的改变系统阻抗。电容器组之容抗随频率升高而降低，因此，电容器组起到放大谐波电流的作用，从而提高温升并增加绝缘材料的介质应力。频繁地切换非线性电磁组件会产生谐波电流如变压器，这些谐波电流将增加电容器的负担。应当注意的是熔丝通常不是用来当作电容器之过载保护。由谐波引起的发热和电压增加意味着电容器使用寿命的缩短。系统谐振将导致谐波电压和电流会明显地高于在无谐振情况下出现的谐波电压和电流，因此在电力系统中使用电容器组时，必需考量因素是系统产生谐振的可能性。
