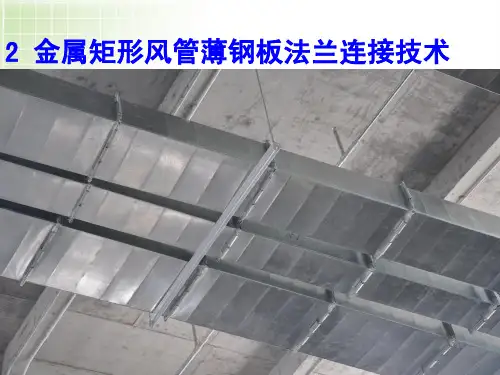

风管系统设计-风管常用材料- 金属薄板
用作通风管道的材料很多，主要有金属薄板、非金属材料和建筑结构材料三大类。
金属薄板是制作风管及部件的主要材料。通常用的有普通薄钢板、镀锌钢板、不锈钢板、铝板和塑料复合钢板。它们的优点是易于工业化加工制作、安装方便、能承受较高温度。
(1)普通薄钢板。具有良好的加工性能和结构强度，其表面易生锈，应刷油漆进行防腐。
(2)镀锌钢板。由普通钢板镀锌而成，由于表面镀锌，可起防锈作用，一般用来制作不受酸雾作用的潮湿环境中的风管。
(3)铝及铝合金板。加工性能好、耐腐蚀，摩擦时不易产生火花，常用于通风工程的防爆系统。
(4)不锈钢板。具有耐锈耐酸能力，常用于化工环境中需耐腐蚀的通风系统。
(5)塑料复合钢板。在普通薄钢板表面喷上一层0.2 ~0.4mm厚的塑料层。常用于防尘要求较高的空调系统和一10?70T温度下耐腐蚀系统的风管。
通风工程常用的钢板厚度是0.5~4mm。
西安中央空调，西安中央空调价格，荣邦建设，西安家用中央空调，西安商用中央空调
风管阻力计算
通风管道阻力计算 对于空调通风专业来说，我们最终的目的是让整个系统达到或接近设计及业主的要求。对于整套空调系统而言主要应该把握几个关键的参数：风量、温度、湿度、洁净度等。可见无论空调是否对新风做处理，我们送到房间的风量是一定要达到要求。否则别的就更不用考虑了。管道内风量主要是由风管内阻力影响的。 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。下边为标准工况且没有扰动的情况下的计算，如实际不是标准工况且有扰动需要进行修正。 一：摩擦阻力(沿程阻力)计算 摩擦阻力(沿程阻力)计算一：（公式推导法） 根据流体力学原理，无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力(沿程阻力) 按下式计算：ΔPm=λν2ρL/2D 以上各式中： ΔPm———摩擦阻力(沿程阻力)，Pa。 λ————摩擦阻力系数【λ根据流体不同情况而改变不具有规律性，不可用纯公式计算，只能靠实验得到许多不同状态的半经验公式： 其中最常用的公式为：，《K-管壁的当量绝对粗糙度，mm （见表1-1）；D-风管当量直径，mm(见一下介绍) ；Re雷诺数判断流体流动状态的准则数,（见表1-1）；其实λ一般由莫台图所得，见图】 莫台曲线图
表1-1 一般通风管道中K、Re、λ的经验取值 ν————风管内空气的平均流速，m/s; 【其中ν=Q/F；Q为管内风量m3/S，F为管道断面积M2 ；其中矩形风管F=a×b;圆形风管F=πD2 /4，一般设计也直接选风速见表1-2】表1-2 一般通风系统中常用空气流速（m/s） ρ————空气的密度，Kg/m3;【在压力B0=101.3kPa、温度t0=20℃、一般情况下取ρ=1.205Kg/m3; 见表1-3】 L ———风管长度，m 【横断面形状不变的管道长度】 D———风管的当量直径，m; 【矩形风管流速当量直径：；流量当量直 径：；圆形风管D为风管直径】 摩擦阻力(沿程阻力)计算二：（比摩阻法）
风管计算三种方法
风管计算三种方法： 静压复得法 假定风速法 等摩阻法 空调风系统的管道设计 （一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。1．风量：为了确定送风管道大小。 2．风压：也叫机外静压。为了计算在送风过程中克服阻力所需的参数。简单不确切地说，就是能将风送多大距离的动力。 3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。 （二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。 那么管内风速如何选择？风管尺寸如何来确定呢？ ※管内风速的选取决定了风管截面的尺寸，两者之间的关系如下： F=a×b=L/(3600＆#8226;V) （公式1-1） 式中：F：风管断面积（㎡） a、b：风管断面长、宽（m） L：风管风量（m3/h） V：风速（m/s） 以上各取值受到以下几个方面的影响： ①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。（管内风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。） ②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。 ③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。总的来说，风管内的风速越高，则所产生的噪声就越大。 因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:（表1） 场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s） 送风主管回风主管送风支管回风支管 住宅3.0 5.0 4.0 3.0 3.0 公寓、酒店客房、医院病房 5.0 7.5 6.5 6.0 5.0 高级办公室、图书馆6.0 10.0 7.5 8.0 6.1 剧院、演讲厅4.0 6.5 5.5 5.0 4.0 银行、高级餐厅、办公室7.5 10.0 7.5 8.0 6.0 百货公司、咖啡厅9.0 10.0 7.5 8.0 6.0 工厂12.5 15 9.0 11.0 7.5
通风管道设计计算
通风管道系统的设计计算 在进行通风管道系统的设计计算前，必须首先确定各送（排）风点的位置和送（排）风量、管道系统和净化设备的布置、风管材料等。设计计算的目的是，确定各管段的管径（或断面尺寸）和压力损失，保证系统内达到要求的风量分配，并为风机选举和绘制施工图提供依据。 进行通风管道系统水力计算的方法有很多，如等压损法、假定流速法和当量压损法等。在一般的通风系统中用得最普遍的是等压法和假定流速法。 等压损法是以单位长度风管有相等的压力损失为前提的。在已知总作用压力的情况下，将总压力按风管长度平均分配给风管各部分，再根据各部分的风量和分配到的作用压力确定风管尺寸。对于大的通风系统，可利用等压损法进行支管的压力平衡。 假定流速法是以风管内空气流速作为控制指标，计算出风管的断面尺寸和压力损失，再对各环路的压力损失进行调整，达到平衡。这是目前最常用的计算方法。 一、通风管道系统的设计计算步骤 800m /h 3 1500m /h 31 2 3 4000m /h 3 4 除尘器 6 5 7
图6-8 通风除尘系统图 一般通风系统风倌管内的风速（m/s）表6-10 除尘通风管道最低空气流速（m/s）表6-11 1、绘制通风系统轴侧图（如图6-8），对个管段进行编号，标注各管段的长度和风量。以风量和风速不变的风管为一管段。一般从距风机最远的一段开始。由远而近顺序编号。管段长度按两个管件中心线的长度计算，不扣除管件（如弯头、三通）本身的长度。 2、选择合理的空气流速。风管内的风速对系统的经济性有较大影响。流速高、风管断面小，材料消耗少，建造费用小；但是，系统压力损失增大，动力消
废气处理的风量风管计算方法
废气处理的风量风管计算方法精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
废气处理中风量风管计算方法 风管： 风管尺寸=风量/风速?风量=房间面积*房间高*换气次数 有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=平方?=* 所以风管尺寸为1500*800 Q:1、例子中的3600是既定参数吗 2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗 3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧 一小时有3600秒，除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下： 1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。 管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。 2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。
暖通风管工程量计算规则知识讲解
暖通风管工程量计算规则 一、通风管道工程量计算规则 1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。 ②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接点为分界点。风管长度不包括部件所占长度，其部件长度值见下表： 序号部件名称部件长度 1 蝶阀150 2 止回阀300 3 密闭式对开多叶调节阀210 4 圆形风管防火阀D+240 5 矩形风管防火阀B+240 注：D为风管外径，B为方风管外边高。 ③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。 风管制作与安装定额不包括：过跨风管的落地支架制作安装。落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。 ④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。 对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。
⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。 ⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算： 运费＝车次数×车核定吨位×吨千米单价×里程 车次数＝加工件总质量/车次核定吨位×装载系数 装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。不足一车按一车计算。 ⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。 ⑧、薄钢钣风管中的钣材，实际要求不同时要换算，人工、机械不变。 ⑨、风管制作安装定额中发兰垫料是按各种材料品种综合考虑的，不得换算。 ⑩、整个通风系统设计采用渐缩管均匀送风者，圆形管按断面平均直径，矩形管按断面平均周长套用相应规定子目，其人工乘以系数2.5。 空气幕送风管制作安装，按矩形风管断面平均周长套用相应风管规定子目，其人工成以系数3.0，期于不变。 2、风管弯头导留片 按叶片图示面积以平方米计量。不分单叶片或香蕉形双叶片，均使用同一个子目。导留叶片面积按表格内计算如下： 单导留叶片表面积表 管高200 250 320 400 500 630 800 1000 1250 1600 2000 片面积0.075 0.091 0.114 0.140 0.170 0.216 0.273 0.425 0.502 0.623 0.755 3、帆布接头或人造革软管接头按接头长度按展开面积计算，以平方
管道阻力损失计算
管道的阻力计算 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。 图6-1-1 直管与弯管 （一）摩擦阻力 1．圆形管道摩擦阻力的计算 根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计 算： （6-1-1） 对于圆形风管，摩擦阻力计算公式可改为： （6-1-2） 圆形风管单位长度的摩擦阻力（又称比摩阻）为：
（6-1-3） 以上各式中 λ——摩擦阻力系数； v——风秘内空气的平均流速，m/s； ρ——空气的密度，kg/m3； l——风管长度，m； Rs——风管的水力半径，m； f——管道中充满流体部分的横断面积，m2； P——湿周，在通风、空调系统中即为风管的周长，m； D——圆形风管直径，m。 摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。通常，高速风管的流动状态也处于过渡区。只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用： （6-1-4） 式中 K——风管内壁粗糙度，mm； D——风管直径，mm。 进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。当实际使用条件下上述条件不相符时，应进行修正。 （1）密度和粘度的修正
风管选择计算
11.2风管的沿程压力损失 11.2.1 沿程压力损失的基本计算公式 1. 风量 （1）通过圆形风管的风量 通过圆形风管的风量L （m 3/h ）按下式计算： L=900πd 2V （11.2-1） 式中d ——风管径，m ； V ——管风速，m/s 。 （2）通过矩形风管的风量 通过矩形风管的风量L （m 3/h ）按下式计算： L=3600abV （11.2-2） 式中 a ，b ——风管断面的净宽和净高，m 。 2. 风管沿程压力损失 风管摩擦损失m P ?（Pa ），可按下式计算： l p P m m ?=? （11.2-3） 式中 m p ?——单位管长沿程摩擦阻力，Pa/m ； l ——风管长度，m 。 3. 单位管长沿程摩擦阻力 单位管长沿程摩擦阻力m p ?，可按下式计算： 22ρ λV d p e m = ? （11.2-4） 式中 λ——摩擦阻力系数； ρ——空气密度，kg/m 3； e d ——风管当量直径，m ； 对于圆形风管： d d e = 对于非圆行风管： P F d e 4= (11.2-5) 例如，对于矩形风管： b a ab d e +=2
对于扁圆风管： )(4 2 A B A A F -+= π )(2A B A F -+=π F ——风管的净断面积，m 2； P ——风管断面的湿周，m ； a ——矩形风管的一边，m ； b ——矩形风管的另一边，m ； A ——扁圆风管的短轴，m ； B ——扁圆风管的长轴，m 。 4.摩擦阻力系数 摩擦阻力系数λ，可按下式计算： )51 .271.3log( 21 λ λ e e R d K +-= （11.2-6） 式中 K ——风管壁的绝对粗糙度，m ； e R ——雷诺数： ν e e Vd R = （11.2-7） ν——运动粘度，s m /2。 11.2.2 沿程压力损失的计算 风管沿程压力损失的确定，有两种方法可以选择。第一，按上述诸公式直接进行计算；第二，查表计算：可以按规定的制表条件事先算就单位管长沿程摩擦阻力)/(m Pa p m ?，并编成表格供随时查用，当已知风管的计算长度为)(m l 时，即可使用式（11.2-3）算出该段风管的沿程压力损失m P ?（Pa ）了。下面仅介绍与计算表有关的容。 1.制表条件 （1）风管断面尺寸 风管规格取自国家标准《通风与空调工程施工质量验收规》（GB 50243) 。 （2）空气参数 设空气处于标准状态，即大气压力为101.325kPa ，温度为20℃，密度 3/2.1m kg =ρ，运动粘度s m /1006.1526-?=ν。 （3）风管壁的绝对粗糙度 以m K 31015.0-?=作为钢板风管壁绝对粗糙度的标准。其他风管的壁绝对粗糙度见表11.2-1.
废气处理的风量风管计算方法
废气处理中风量风管计算方法 风管： 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 所以风管尺寸为 1500*800 Q:1、例子中的3600是既定参数吗？ 2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？ 3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧 一小时有3600秒，除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下： 1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。 管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。 2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。
风道设计计算的方法与步骤
风道设计计算的方法与步骤 评论(3)浏览(1777)[转帖]2010-7-23 15:03:56 §8.3 风道设计计算的方法与步骤 一．风道水力计算方法 风道的水力计算是在系统和设备布置、风管材料、各送、回风点的位置和风量均已确定的基础上进行的。 风道水力计算方法比较多，如假定流速法、压损平均法、静压复得法等。对于低速送风系统大多采用假定流速法和压损平均法，而高速送风系统则采用静压复得法。 1．假定流速法 假定流速法也称为比摩阻法。这种方法是以风道内空气流速作为控制因素，先按技术经济要求选定风管的风速，再根据风管的风量确定风管的断面尺寸和阻力。这是低速送风系统目前最常用的一种计算方法。 2．压损平均法 压损平均法也称为当量阻力法。这种方法以单位管长压力损失相等为前提。在已知总作用压力的情况下，取最长的环路或压力损失最大的环路，将总的作用压力值按干管长度平均分配给环路的各个部分，再根据各部分的风量和所分配的压力损失值，确定风管的尺寸，并结合各环路间的压力损失的平衡进行调节，以保证各环路间压力损失的差值小于15%。一般建议的单位长度风管的摩擦压力损失值为0.8~1.5Pa/m。该方法适用于风机压头已定，以及进行分支管路压损平衡等场合。 3．静压复得法 静压复得法的含义是，由于风管分支处风量的出流，使分支前后总风量有所减少，如果分支前后主风道断面变化不大，则风速必然下降。风速降低，则静压增加，利用这部分“复得”的静压来克服下一段主干管道的阻力，以确定管道尺寸，从而保持各分支前的静压都相等，这就是静压复得法。此方法适用于高速空调系统的水力计算。 <<返回 二．风道水力计算步骤 以假定流速法为例: 1．确定空调系统风道形式，合理布置风道，并绘制风道系统轴测图，作为水力计算草图。 2．在计算草图上进行管段编号，并标注管段的长度和风量。 管段长度一般按两管件中心线长度计算，不扣除管件（如三通、弯头）本身的长度。 3．选定系统最不利环路，一般指最远或局部阻力最多的环路。
风道系统的阻力平衡自动计算解析
风道系统的阻力平衡自动计算 摘要：风道系统的阻力平衡直接影响着系统风量的实际分配值及技术经济指标。本文介绍的风道系统阻力平衡自动计算，不但可确保了设计的准确性，还可有效提高设计效率。 关键词：风道系统环路阻力平衡自动计算 一、引言 在空调、通风系统中，由于同一系统的风管是相互连接的一个整体，因而必然遵循各支路阻力平衡规律，当风管系统的结构形式、管道尺寸一经确定，在一定的风机作用下，各段的风量是按阻力平衡规律自动分配的。在设计计算时未经阻力平衡计算，会导致系统实际风量分配与设计不符。当然我们也可以通过调节风阀来分配风量，但这样一来就又使非最不利环路的风压多余。所以在设计计算时考虑各环路的阻力平衡具有现实意义。 然而，不少设计人员在进行风道水力计算及阻力平衡过程中仅仅凭经验估算或查图手算，这样费时费力还达不到理想效果。笔者所设计的计算软件以EXCEL为工作平台，用VBA语言为开发工具，从而确保了程序的执行效率。 二、阻力自动平衡计算的基本步骤 风道系统阻力平衡自动计算的执行过程基本延用常规设计的计算步骤，主要如下：
①将各节点间的逻辑关系、管段的相关参数依次输入并保存，然后根据技术要求初步选定各管段的假定风速； ②根据假定风速自动计算管段当量水力直径及阻力损失； ③用节点逆寻法自动查找系统各环路的路径及阻力损失，并确定系统最不利环路； ④对非不利环路进行自动阻力平衡。 ⑤对计算结果进行校核。 以上过程中只有工作量不大①、⑤需人工干预，而其他步骤全部由计算机自动完成。从而不但确保其计算速度及准确性，而且还可根据需要进行适当的手工调整。 三、设计要点 要实现风道系统的阻力平衡自动计算过程，主要体现在以下几个核心要点上。
风路系统水力计算()
风路系统水力计算 1 水力计算方法简述 目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。 1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失 m p ?为前提 的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。 2.假定流速法 是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。各并联环路压力损失的相对差额，不宜超过15%。当通过调整管径仍无法达到要求时，应设置调节装置。 3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3） 对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。工程上为了计算方便，在将管段的沿程（摩擦）阻力损失m P ?和局部阻力损失j P ?这两项进行叠加时， 可归纳为下表的3种方法。 将m P ?与j P ?进行叠加时所采用的计算方法
2 通风、防排烟、空调系统风管内的空气流速 2.1 通风与空调系统风管内的空气流速宜按表2-1采用 风管内的空气流速（低速风管）表2-1 2.2 有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用 风管内的空气流速（m/s）表2-2 2.3 机械通风系统的进排风口风速宜按表2-3
风量风管计算办法
精心整理 风量风管计算方法 风管： 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下： 1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。 管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身
精心整理 的长度。 2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低， 6-2-2
表6-2-1 一般通风系统中常用空气流速 类别新鲜空气入口 工业建筑机械通讯 5 5.5～6.5 5～6 工业辅助及民用建筑 自然通风 机械通风0.2～1.0 2～4
表6-2-2 空调系统低速风管内的空气流速 部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60 新风入口 3.5～4.0 4.0～4.5 5.0～6.0 支管 支管 别 尘潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13
石棉粉尘12 18 尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 尘 其它粉尘 轻质干粉尘（木工磨床粉尘、 烟草灰） 8 10 煤尘11 13 焦炭粉尘14 18
谷物粉尘10 12 3．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。 确定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化加工制作。风管断面尺寸确定后，应按管内实际流速计算阻力。阻力计算应从最 4 (6-2-2) 式中D′——调整后的管径，mm； D——原设计的管径，mm； ΔP——原设计的支管阻力，Pa；
风管选择计算
1. 风量 （1）通过圆形风管的风量 通过圆形风管的风量L （m 3/h ）按下式计算： L=900πd 2 V （11.2-1） 式中d ——风管内径，m ； V ——管内风速，m/s 。 （2）通过矩形风管的风量 通过矩形风管的风量L （m 3/h ）按下式计算： L=3600abV （11.2-2） 式中 a ，b ——风管断面的净宽和净高，m 。 2. 风管沿程压力损失 风管盐城摩擦损失m P ?（Pa ），可按下式计算： l p P m m ?=? （11.2-3） 式中 m p ?——单位管长沿程摩擦阻力，Pa/m ； l ——风管长度，m 。 3. 单位管长沿程摩擦阻力 单位管长沿程摩擦阻力m p ?，可按下式计算： 22ρ λV d p e m = ? （11.2-4） 式中 λ——摩擦阻力系数； ρ——空气密度，kg/m 3； e d ——风管当量直径，m ； 对于圆形风管： d d e =
对于非圆行风管： P F d e 4= (11.2-5) 例如，对于矩形风管： b a ab d e +=2 对于扁圆风管： )(4 2 A B A A F -+= π F ——风管的净断面积，m 2 ； P ——风管断面的湿周，m ； a ——矩形风管的一边，m ； b ——矩形风管的另一边，m ； A ——扁圆风管的短轴，m ； B ——扁圆风管的长轴，m 。 4.摩擦阻力系数 摩擦阻力系数λ，可按下式计算： )51 .271.3log( 21 λ λ e e R d K +-= （11.2-6） 式中 K ——风管内壁的绝对粗糙度，m ； e R ——雷诺数： ν e e Vd R = （11.2-7） ν——运动粘度，s m /2。 11.2.2 沿程压力损失的计算 风管沿程压力损失的确定，有两种方法可以选择。第一，按上述诸公式直接进行计算；第二，查表计算：可以按规定的制表条件事先算就单位管长沿程摩擦阻力 )/(m Pa p m ?，并编成表格供随时查用，当已知风管的计算长度为)(m l 时，即可使用式 （11.2-3）算出该段风管的沿程压力损失m P ?（Pa ）了。下面仅介绍与计算表有关的内容。 1.制表条件
风管工程量计算规则 附风管厚度
通风工程工程量计算规则 一、通风管道工程量计算规则 1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。 ①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。 ②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接点为分界点。风管长度不包括部件所占长度，其部件长度值见下表： ③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。风管制作与安装定额不包括：过跨风管的落地支架制作安装。落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。 ④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。 ⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。 ⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车
风管计算表
1、计算每米管道的沿程摩擦阻力：R=(λ/D)*(ν^2*γ/2)。 2、计算总阻力：P=RL。 3、计 算风机压力：P*1.1。γ-空气密度，可选1.2；Q-流量(h/m3)；ν-流速(m/s)；r-管道半径(m)；D-管道直径(m)；P-压力(Pa)；R-沿程摩擦阻力(Pa)；L-管道长度；λ-摩擦阻力系数，根据管道的Re值可取0.06-0.09。 2知道风量，怎么计算风管管径？假如空气量为67.9m3/h，那么选多大的管径？怎么算的？ D=√[Q*4/(ν*3.14*3600)] =√[67.9*4/(5*3.14*3600)] =0.069m。D-风管直径(m) Q-风 量(m3/h) V-风速(m/s)；设风速为5m/s。 3、1.1、计算压力： 1.2、Re=(D*ν/0.0000151) =(0.3*0.5/0.0000151) =9933.77 1.3、λ=0.35/Re^0.25 =0.35/9933.77^0.25 =0.035 1.4、R=[(λ/D)*(ν^2*γ/2)]*65 =(0.035/0.3)*(0.5^2*1.2/2) =0.07Pa 1.5、结论：在每米直径300mm风管中要保证0.5m/s的风速压力应为0.07Pa。 2、计算400mm管道中的流速： 2.1、ν=Q/(r^2* 3.14*3600) =10000/(0.2^2*3.14*3600) =22.11(m/s)
1、假设在直径300mm的风管中风速为0.5m/m,它的风压是多少帕？怎么计算？（要求有公式，并说明公式中符号的意思，举例） 2、假如一台风机它的风量为1000 03/h,分别给10个房间抽风，就是有10个抽风口，风管的主管道是直径400mm,靠近风机的第一个抽风口的风压和抽风量肯定大于后面的抽风口，要怎么样配管才能使所有的抽风口的抽风量一样？要怎么计算？ 3、如何快速的根据电机的转速、风机叶片的角度、面积来来计算出这台风机的风量和风压。？（要求有公式，并说明公式中符号的意思，举例） 4、风管的阻力怎么计算，矩形和圆形，每米的阻力是多少帕，一台风压为200帕的抽风机，管道50m,它的进风口的风压是多少帕？？ 1、首先，我们要知道风机压力是做什么用的，通俗的讲：风机压力是保证流量的一种手段。基于上述定义，我们可以通过一些公式来计算出在300mm管道中要保证风速为0.5m/s时所需的压力。1.1、计算压力：1. 2、Re=(D*ν/0.0000151) =(0.3*0.5/0.0000151) =9933.77 1. 3、λ= 0.35/Re^0.25 =0.35/9933.77^0.25 =0.035 1. 4、R=[(λ/D)*(ν^2*γ/2)]* 65 =(0.035/0.3)*(0.5^2*1.2/2) =0.07Pa 1. 5、结论：在每米直径300m m风管中要保证0.5m/s的风速压力应为0.07Pa。2、计算400mm管道中的流速：2.1、ν=Q/(r^2*3.14*3600) =10000/(0.2^2*3.14*3600) =22.11(m/s) 2.2、平衡各抽风口的压力，并计算出各个抽风口的直径：为保证各抽风口的流量相等，需对各抽风口的压力进行平衡，我们采用试算法调管径。当支管与主环路阻力不平衡时，可重新选择支管的管径和流速，重新计算阻力直至平衡为止。这种方法是可行的，但只有试算多次才能找到符合节点压力平衡要求的管径。设1-2段的阻力值为Ho，为使节点2的压力达到平衡，应使4-2段的阻力H等于Ho。设每一个抽风口的间距为1m,每条支管长为1m（如图）：2.3、计算出每条支管的平均流量：Qo=Q/10 =10000/10 =1000m3/h 2.4、计算出1-2段的管道直径：Do=√[Qo*4/(ν*3.14*3600)] =√[1000*4/(22.11*3.14* 3600)] =126.5mm 2.5、计算出1-2段的阻力：2.5.1Re=D*ν/0.00001
风管阻力计算简
风管阻力计算 ☆风管阻力计算方法 送风机静压Ps（Pa）按下式计算 P S = P D + P A 式中：P D——风管阻力（Pa），P D = RL（1 + K） 说明：R——风管的单位磨擦阻力，Pa/m；L ——到最远送风口的送风管总长加上到最远回风口的回风管总长，m；K——局部阻力与磨擦阻力损失的比值。 推荐的风管压力损失分配（按局部阻力和磨擦阻力之比） P D = R（L + Le） 式中Le为所有局部阻力的当量长度。 PA——空气过滤器、冷热盘管等空调装置的阻力之和（Pa） ☆推荐的风管压力损失分配（按送风与回风管之阻力） ☆低速风管系统的推荐和最大流速m/s
☆低速风管系统的最大允许流速m/s
☆推荐的送风口流速m/s ☆以噪声规范控制的允许送风流速m/s ☆回风格栅的推荐流速m/s
根据YORK公司产品手册整理2004年4月3日常用单位换算公式集合大全常用单位换算公式集合大全 换算公式 面积换算 1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2） 1平方M（m2）=10.764平方英尺（ft2） 1平方英寸（in2）=6.452平方厘M（cm2） 1公顷（ha）=10000平方M（m2）=2.471英亩（acre） 1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方M（m2） 1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方M（m2） 1平方英尺（ft2）=0.093平方M(m2) 1平方M（m2）=10.764平方英尺（ft2） 1平方码（yd2）=0.8361平方M（m2） 1平方英里（mile2）=2.590平方公里（km2） 体积换算 1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1） 1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1） 1桶（bbl）=0.159立方M（m3）=42美加仑（gal）1英亩·英尺＝1234立方M（m3） 1立方英寸（in3）=16.3871立方厘M（cm3）1英加仑（gal）=4.546升（1） 10亿立方英尺（bcf）=2831.7万立方M（m3）1万亿立方英尺（tcf）=283.17亿立方M（m3） 1百万立方英尺（MMcf）＝2.8317万立方M（m3）1千立方英尺（mcf）=28.317立方M（m3） 1立方英尺（ft3）=0.0283立方M（m3）=28.317升（liter） 1立方M（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）
谈通风管道局部阻力计算方法
谈通风管道局部阻力计算方法 胡宝林 在通风除尘与气力输送系统中，管道的局部阻力主要在弯头、变径管、三通、阀门等管件和重杂物分离器、供料器、卸料器、除尘器等设备上产生。由于管件形状和设备结构的不确定性以及局部阻力的复杂性，目前许多局部阻力系数还不能用 公式进行计算，只能通过大量的实验测试阻力再推算阻力系数，并制成表格供设计 者查询。例如在棉花加工生产线上，常规的漏斗形重杂物分离器压损为300R左右, 离心式籽棉卸料器压损为400匕左右，这些都是实测数据，由于规格结构不同差异也会很大，所以仅供参考。只有一些常见的形状或结构比较确定的管件及设备可通过公式计算阻力系数，例如弯头、旋风除尘器等。局部阻力是管道阻力的重要组成部分，一个R=4D 90°弯头的阻力相当于2.5?6.5m的直管沿程阻力。由于涉及到局部阻力的管件种类繁多，不便一一列举，因此，本文以弯头等常用管件为例重点讨论在纯空气下和带料运行时的局部阻力系数的变化及局部阻力计算方法。 一、纯空气输送时局部阻力和系数 1、局部阻力 当固体边界的形状、大小或者两者之一沿流程急剧变化，流体的流动速度分布就会发生变化，阻力大大增加，形成输送能量的损失，这种阻力称为局部阻力。在产生局部损失的地方，由于主流与边界分离和漩涡的存在，质点间的摩擦和撞击加剧，因而产生的输送能量损失比同样长的直管道要大得多，局部阻力与物料的密度 及速度的平方成正比，局部阻力计算公式： :：.2 式中：出一局部阻力，F a； ?—局部阻力系数，实验取得或公式计算; H d —动压，巳； ‘一空气密度,1.205kg/m3(20°C)；-—空气流速，m/s 2、阻力系数
风量风管计算方法 2
风量风管计算方法 风管： 风管尺寸=风量/风速风量=房间面积*房间高*换气次数 有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 所以风管尺寸为 1500*800 Q:1、例子中的3600是既定参数吗？ 2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？ 3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧 一小时有3600秒，除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。
管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下： 1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。 管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。 2．确定合理的空气流速 风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。
通风排烟风管及风口设计参数
通风排烟设计工具箱 一、通风管道流量阻力表 1、缩伸软管摩擦阻力表 圆形风管v=2 m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s Φ150127/190/254/318/381/Φ200226/339/452/565/678/Φ250353/530/707/883/1060/Φ300509/764/1018/1273/1521/ 2、镀锌板风管摩擦阻力表 矩型风管 mm 风量(m3/h)/摩擦阻力(Pa) v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s 120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/
说明 (1).软管采用荷兰数据时,上述数据乘以下系数： Φ150x2；Φ200；Φ250；Φ300 (2).局部摩擦阻力： (3)与散流器的摩擦阻力：
(4).保持风速必须的动压： 当v=2m/s时, ΔP=；当v=3m/s时, ΔP= 当v=4m/s时, ΔP=；当v=5m/s时, ΔP=15Pa 当v=6m/s时, ΔP=21Pa V2 (5).其他局部阻力的计算按下式: 2g ΔP=ζ─γ 二、室内送回风口尺寸表 1、风口风量冷量对应表
(完整版)管道阻力的基本计算方法
管道阻力计算 空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。 一、摩擦阻力 根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算： ρ λ 242 v R R s m ?= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ； υ——风管内空气的平均流速，m ／s ； ρ——空气的密度，kg ／m 3； λ——摩擦阻力系数； Rs ——风管的水力半径，m 。 对圆形风管： 4D R s = (5—4) 式中 D ——风管直径，m 。 对矩形风管 )(2b a ab R s += (5—5) 式中 a ，b ——矩形风管的边长，m 。 因此，圆形风管的单位长度摩擦阻力 ρ λ 22 v D R m ?= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下： ) Re 51 .27.3lg( 21 λλ +-=D K (5—7) 式中 K ——风管内壁粗糙度，mm ； Re ——雷诺数。 υvd = Re (5—8) 式中 υ——风管内空气流速，m ／s ； d ——风管内径，m ； ν——运动黏度，m 2／s 。 在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。图5—2是计算圆形钢板风管的线解图。它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
