不同硬度的换算
邵氏A、C、D硬度对照表
邵氏硬度
硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。硬度可分相对硬度和
绝对硬度。绝对硬度一般在科学界使用，生产实践中很少用到。我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个
刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的
数值即为硬度值。洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测
过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、
D 两种，分别代表不同的硬度范围，90 度以下的用邵氏A 硬度计测试，并得出数据，
90 度及以上的用邵氏D 硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料
制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A 硬
度计还是用邵氏D 硬度计来进行测试。一般手感弹性比较大或者说偏软的制品，测试
人员可以直接判断用邵氏A 硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。而手感基本没什么弹性或者说偏硬的就可以用邵氏D 硬度计进行测试，如：PC ABS PP 等制品。如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相
对较高。
邵氏的单位不够全面:
1.A型的单位表达是:HA
2.D型单位表达就是:HD
邵氏A和邵氏D的线性关系：
邵氏A、C、D硬度对照表
邵氏硬度D 邵氏硬度C 邵氏硬度A 聚合物种类
硬度换算
水硬度单位定义及换算 水硬度的单位常用的有mmol/L或mg/L。过去常用的当量浓度N已停用。换算时，1N=0.5mol/L 由于水硬度并非是由单一的金属离子或盐类形成的，因此，为了有一个统一的比较标准，有必要换算为另一种盐类。 （碳酸钙）的质量浓度来表示。当水硬度为0.5mmol/L时，等于28mg/L的CaO，或等于50mg/L 通常用Ca0或者是CaCO 3 。此外，各国也有的用德国度、法国度来表示水硬度。1德国度等于10mg/L的CaO，1法国度等于10mg/L 的CaCO 3 的CaCO 。0.5mmol/L相当于208德国度、5.0法国度。 3 1. mmol/L — 水硬度的基本单位 2. mg/L(CaCO ) — 3 以CaCO3的质量浓度表示的水硬度 ) = 1.00×10-2 mmol/L 1 mg/L(CaCO 3 3. mg/L(CaO) — 以CaO的质量浓度表示的水硬度 1 mg/L(CaO) = 1.78×10- 2 mmol/L 4. mmol/L(Boiler) — 工业锅炉水硬度测量的专用单位，其意义是1/2Ca+2和1/2Mg+2的浓度单位 1 mmol/L(Boiler) = 5.00×10-1 mmol/L
5. mg/L(Ca) — 以Ca的质量浓度表示的水硬度 1 mg/L(Ca) = 2.49×10- 2 mmol/L 6. ofH（法国度）— 表示水中含有10 mg/L CaCO 3或0.1 mmol/L CaCO 3 时的水硬度 1ofH = 1.00×10-1mmol/L 7. odH（德国度）— 表示水中含有10 mg/L CaO时的水硬度 1odH = 1.79×10-1 mmol/L 8. oeH（英国度）— 表示水中含有1格令/英国加仑，即14.3 mg/L或0.143 mmol/L的CaCO 3 时的水硬度 1oeH = 1.43×10-1mmol/L 9. 水硬度单位换算： 1mmol/L = 100 mg/L(CaCO 3 ) = 56.1 mg/L(CaO) = 2 mmol/L(Boiler) = 40.1 mg/L(Ca) = 10 ofH = 5.6 odH = 7.0 oeH
各硬度转换公式及说明
硬度HRC，HV，HB-硬度换算 日期：2008-10-06 硬度 硬度換算公式: 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100 HB<500 HRC<70 HV<1300 (80~88)HRA, (85~95)HRB, (20~70)HRC 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。 标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)； 而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。 实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的， 材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB)
以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值， 即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球， 在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 HBS，HRC，HBW是硬度指标不同种类。 硬度 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 ⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值， 即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。 ⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球， 在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：
导电度和硬度的换算
1.水的碱度是指水中所含能与强酸定量作用的物质总量。 按照水中所含致碱物质的不同，碱度又可分为： 氢氧化物碱度、碳酸盐碱度、重碳酸盐碱度。 2.水中的硬度按致硬的阳离子可分为钙硬度、镁硬度等，它们的总和就是总硬度。 硬度也可按相关的阴离子来分类： 碳酸盐硬度： 主要由钙、镁的碳酸盐和重碳酸盐所形成，能经煮沸而除去，也称为“暂时硬度”。 非碳酸盐硬度： 主要由钙、镁的硫化物、氯化物等所形成，不受加热的影响，也称为“永久硬度”。 水中碳酸盐硬度与非碳酸盐硬度之和即为水的总硬度。 3.水样中的永久硬度和暂时硬度（以CaCO3计，mg/L）按下式计算： 暂时硬度=碳酸盐碱度+重碳酸盐碱度 永久硬度=总硬度-暂时硬度。 计算结果出现负值按零计。 导电度和硬度的换算 在其他的论坛上转来的，有很多异议，不知道这样的转算合理不合理？导电度和硬度的换算 电导率EC和总固体溶解量TDS 定义：
电导率是物质传送电流的能力。它和电阻值相对。测量单位为 Siemens/cm(S/cm),此单位的10-6以μS/cm表示，10-3时，以mS/cm表示。 水溶液的电导率直接和溶解固体量浓度成正比，而且固体量浓度越高，电导率越大。电导率和溶解固体量浓度的关系近似表示为： 1.4μS/cm=1ppm或2μS/cm=1ppm（每百万单位CaCO3）其中，1ppm等于1mg/l,为总固体溶量的量测单位。 电导率的测量 电导率仪有两种测量方法，电流分析法和电位分析法。 1.电流分析是在两个电极间施以已知电压（V），再测量期间的电流，根据方程V=1×R，其中R=电阻，V是已知电压。测得电流量愈高，电导率值愈大。电阻与两极间距离和它们的表面面积有关，而这些特性值会随电解反应产生的盐分或其他特质沉积而随时改变。基于以上原因，电流分析法较适用于低总固体溶解量的测量，一般最高值为1g/l,大约是2000μS/cm. 2.四环电位分析法则是基于感应原理，可以避免一般电流分析方法常见的困挠，如： 极化效应等。有一交流电压加在两外环上，溶液的电流回路而两内环测出这电流回路感应生成的电压差，而后者都和待测溶液的电导率有关。PVC外罩套筒能维持其间电流场恒定。使用这种方法，可测范围扩大到200，000μS/cm.或100g/l 3.水的电导率和硬度： 利用电导率仪或总固体溶解量计可以间接得到水的总硬度值。硬度主要成分是溶解的钙离子或镁离子。一般水硬度单位是以法国度（。f）表示。定义：1。f=10ppmCaCO3。把总固体溶量ppm值除以10，即可得水的硬度值，误差在2-3。f左右。如前述，1ppm=2μs/cm电导率，所以1。f=2μs/cm，把电导率值除以20，即可得水之硬度值。误差在2-3。f左右。 4.注意：
硬度及强度换算表
硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： ?HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 ?HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 ?HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面 积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 邵氏硬度（HA）邵氏硬度专用在橡胶方面的硬度测试 做橡胶的应该知道怎么测 邵氏硬度（HA）用于橡胶、塑料等材料的硬度测定，将一定形状的钢制压针，在试验力作用下压入试样表面，当压足平面与试样表面紧密贴合时，测量压针相对压足平面的伸出长度。通过公式计算出邵氏硬度值。具有结构简单、使用方便、型小体轻、读数直观等特点。A型参数：刻度盘 值：0-100HA；压针行程范围：0—2.5mm；压针端部压力：0.055N-8.05N；压针顶端直径：Φ 0.79mm+\-0.03m m。
硬度单位的转换度换算公式

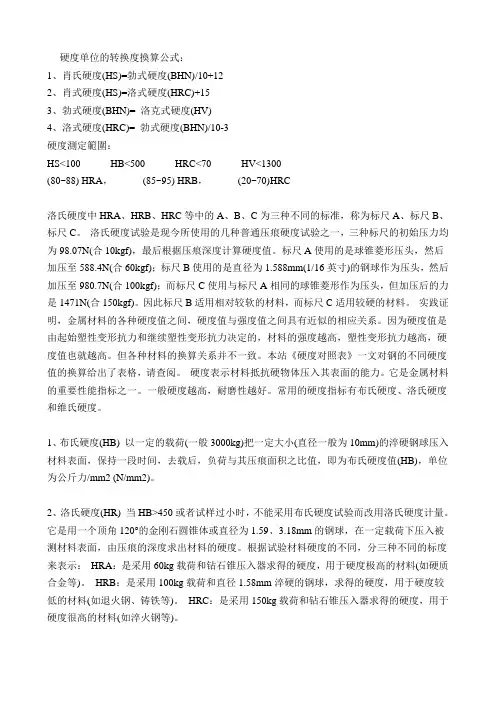

硬度单位的转换度換算公式 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HR C)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(H RC)= 勃式硬度(BHN)/10-3 硬度測定範圍: HS<100 HB<500 HR C<70 HV<1300 (80~88) H RA, (85~95) H RB, (20~70)HRC 洛氏硬度中HRA、H RB、HR C等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/m m2)。 2.洛氏硬度(H R) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、 3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。H RB：是采用100kg载荷和直径1.5 8mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。『HK=139.54?P/L2。式中：HK－努普硬度，Mpa；P－荷重，kg；L－凹坑对角线长度，mm。我国和欧洲各国采用维氏硬度，美国则采用努普硬度。兆帕（MPa）是显微硬度的法定计量单位，而kg/mm2是以前常用的硬度计算单位。它们之间的换算公式为1kg/mm2=9.80665Mpa HLD HRC H RB HV HB[1] HB[2] HSD HLD HRC H RB HV HB[1] HB[2] HSD 300 83 596 33.9 322 314 315 46.3 302 84 598 34.2 325 316 318 46.6 304 85 600 34.5 328 319 320 46.9 306 85 602 34.8 330 322 323 47.2 308 86 604 35.1 333 324 325 47.5 310 87 606 35.4 336 327 328 47.8 312 87 608 35.7 338 330 331 48.2 314 88 610 35.9 341 332 333 48.5 316 89 612 36.2 344 335 336 48.8 318 90 614 36.5 346 338 339 49.1
硬度的基本知识与各种硬度的详细介绍
硬度的基本知识与各种硬度的详细介绍 中文名称：硬度 英文名称：grade;hardness 硬度的几个定义： 定义1：表示磨粒从结合剂中完全脱离的难易程度。 所属学科： 机械工程（一级学科）；磨料磨具（二级学科）；磨料磨具一般名词（三级学科） 定义2：水沉淀肥皂的能力，大体反映水中钙、镁离子的含量。钙镁浓度的总和称为总硬度，以每升水含碳酸钙的毫克数或毫克当量表示。 所属学科： 生态学（一级学科）；水域生态学（二级学科） 定义3：固体材料对外界物体压陷、刻划等作用的局部抵抗能力，是衡量材料软硬程度的一个指标。 所属学科： 水利科技（一级学科）；工程力学、工程结构、建筑材料（二级学科）；工程力学（水利）（三级学科）
度不同，撞击后的反弹速度也不同。在冲击装置上安装有永磁材料，当冲击体上下运动时，其外围线圈便感应出与速度成正比的电磁信号，再通过电子线路转换成里氏硬度值。 5.肖氏硬度 简称HS。表示材料硬度的一种标准。由英国人肖尔(Albert F.Shore)首先提出。 应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。测试数值为1000x撞销返回速度/撞销初始速度（即为碰撞前后的速度比乘以1000） 6.巴氏硬度 巴柯尔(Barcol)硬度(简称巴氏硬度), 最早由美国Barber-Colman公司提出，是近代国际上广泛采用的一种硬度门类，一定形状的硬钢压针，在标准弹簧试验力作用下，压入试样表面，用压针的压入深度确定材料硬度，定义每压入0.0076mm为一个巴氏硬度单位。巴氏硬度单位表示为HBa。 7.努氏硬度 努氏硬度是作为绝对数值而测得的硬度，主要在加工方面使用该数值。一般来说，金刚石的努氏硬度为7000~8000千克/平方毫米 8.韦氏硬度 一定形状的硬钢压针，在标准弹簧试验力作用下压入试样表面，用压针的压入深度确定材料硬度，定义0.01mm的压入深度为一个韦氏硬度单位。韦氏硬度单位表示为HW。 编辑本段钢材的硬度 金属硬度(Hardness)的代号为H。按硬度试验方法的不同， 常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。 HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 HV-适用于显微镜分析。维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。 HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。 便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。 其他 1.HRC含意是洛氏硬度C标尺， 2.HRC和HB在生产中的应用都很广泛 3.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛氏硬度A标尺HRA。 若硬度低于此范围则用洛氏硬度B标尺HRB。 布氏硬度上限值HB650,不能高于此值。 4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。 布氏硬度计之压头为淬硬钢球（HBS)或硬质合金球（HBW），试验载荷随球直径不同而不同，从3000到31.25公斤力。
硬度对照表 hrc、hl、hv、hb
国家标准硬度HRC/HB/HL/HV/HS转换表 发布时间：2009-1-7 15:30:52 国家标准硬度转换表 : 副本 HLD HRC HRB HV HB[1]HB[2]HSD HLD HRC HRB HV HB[1]HB[2]HSD 3008359633.932231431546.3 3028459834.232531631846.6 3048560034.532831932046.9 3068560234.833032232347.2 3088660435.133332432547.5 3108760635.433632732847.8 3128760835.733833033148.2 3148861035.934133233348.5 3168961236.234433533648.8 3189061436.534633833949.1 3209061636.834934034149.4 3229161837.135234334449.7 3249262037.435534634650.1 3269362237.635734934950.4 3289462437.936035135250.7 3309462638.236335435551 3329562838.536635735751.3 3349663038.736936036051.7 336976323937236336352 3389863439.337536636652.3 3409963639.637736936952.6 34210063839.838037137152.9 34410164040.138337437453.3 34610164240.438637737753.6 34810264440.738938038053.9 35059.610364640.939238338354.2 35260.310464841.239538638654.6 3546110565041.539838938954.9 35661.710665241.740139239255.2 35862.41076544240439539555.6 36063.110865642.340739839855.8 36263.810965842.641140140156.2 36464.511066042.841440440456.5 36665.111166243.141740740756.9 36865.811266443.442041041057.2 37066.411466643.642341341357.5 3726711566843.942641741757.9 37467.711667044.142942042058.2 37668.311767244.443342342358.5 37868.911867444.743642642658.9 38069.511967644.943942942959.2 38270.112067845.244243243259.5 38470.612168045.544643543559.9 38671.212368245.744943943960.2
硬度简介和几种硬度的转换表
硬度分为维氏、洛氏、布氏、里氏、努氏等等。不管用是什么硬度，都是在同一标准前提下对比硬度的相对大小。其中最常用的是洛氏和布氏，但布氏压痕较大，破坏试样，不用于产品上，只用于试验试件上，洛氏最常用，由于压痕小，可以直接在产品上打硬度，现在许多厂家都有在线的洛氏硬度计，洛氏硬度又分几个系列，比如HRA、HRB、HRC。。。。等等，软硬范围不同（压头的尺寸和材料不同），比如一般的较软的用HRC，较硬的的用HRA，就象人的身高，0.8米，用1米的尺子就可以测量，1.8米需要2米的尺子，各种材料的硬度不同，范围较大，所以不同的材料对应用不同的系列，硬度的主要目的是验证强度（硬度试验方便），而硬度和强度的转换主要基于经验。 1.洛氏硬度 是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 2.布氏硬度 布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布氏硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷将一定大小的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。测试载荷与测试钢球的直径需根据材料的实际性能再确定。 3.维氏硬度 维氏硬度试验方法是英国史密斯（，维氏硬度试验测量范围较宽，从较软材料到超硬材料，几乎涵盖各种材料。 4.里氏硬度 里氏硬度是以HL表示，里氏硬度测试技术是由瑞士狄尔马，里伯博士发明的，它是用一定质量的装有碳化钨球头的冲击体，在一定力的作用下冲击试件表面，然后反弹。由于材料硬度不同，撞击后的反弹速度也不同。在冲击装置上安装有永磁材料，当冲击体上下运动时，其外围线圈便感应出与速度成正比的电磁信号，再通过电子线路转换成里氏硬度值。 5.肖氏硬度 简称HS。表示材料硬度的一种标准。由英国人肖尔(Albert F.Shore)首先提出。应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。撞销是一 1
不同硬度的换算
邵氏A、C、D硬度对照表 邵氏硬度 硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。硬度可分相对硬度和 绝对硬度。绝对硬度一般在科学界使用，生产实践中很少用到。我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。邵氏一般用于橡胶类材料上。 邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个 刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。 洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的 数值即为硬度值。洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。 因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测 过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。 邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、 D 两种，分别代表不同的硬度范围，90 度以下的用邵氏A 硬度计测试，并得出数据， 90 度及以上的用邵氏D 硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料 制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A 硬 度计还是用邵氏D 硬度计来进行测试。一般手感弹性比较大或者说偏软的制品，测试 人员可以直接判断用邵氏A 硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。而手感基本没什么弹性或者说偏硬的就可以用邵氏D 硬度计进行测试，如：PC ABS PP 等制品。如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相 对较高。 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD 邵氏A和邵氏D的线性关系：
硬度的分类
硬度的分类 硬度--是衡量材料软硬程度的一个性能指标。它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即洛氏硬度(HRA/HRB/HRC)、布氏硬度(HB)、维氏硬度(HV)，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度(HL)、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 布氏硬度-HB 布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2(N/mm2)。 洛氏硬度-HR 洛氏硬度是以压痕塑性变形深度来确定硬度值指标。以0.002毫米作为一个硬度单位。当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： - HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料，如硬质合金等 - HRB：是采用100kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料，如铸铁 - HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料，如淬火钢等 维氏硬度-HV 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。它适用于较大工件和较深表面层的硬度测定。维氏硬度尚有小负荷维氏硬度，试验负荷1.961～49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷小于 1.961N，适用于金属箔、极薄表面层的硬度测定。 肖氏硬度-HS 肖氏硬度试验是一种动载试验法,其原理是将具有一定质量的带有金刚石或合金钢球的重锤从一定高度落向试样表面,根据重锤回跳的高度来表征测量硬度值大小。符号为HS。重锤回跳得越高,表面测量越硬。A90属金刚钻的硬度、D45属淬火钢的硬度。 邵氏硬度-HA/HD 具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完
硬度单位的换算
硬度单位的换算 ---戎武海 蒸汽类产品在寿命测试中往往会遇到水的硬度问题，而不同国家之间水的硬度单位会有不同，甚至折算物质也会不同，这就需要有一个准确的换算公式。 水的硬度是指水中钙、镁离子的浓度。硬度单位在中国有时会用到ppm（爱佳的测试仪器就是以ppm表示硬度值的。）。1ppm指水中碳酸钙含量1mg/L. 中国是用水中的碳酸钙（CaCO3）含量来表示水的硬度的。 而国外往往用氧化钙CaO含量来表示水的硬度。并且硬度单位也有所不同，德国度(odH)用的比较多。1个德国度(1odH)指1L水中含有相当于10mg的CaO，如何实现中国ppm和德国度(odH)的转换呢？现以小米水硬度测试仪测得爱佳自来水硬度38ppm来说明。 由于1ppm指水中碳酸钙含量1mg/L.38ppm意味着水中碳酸钙含量38mg/L. CaCO3的分子量是100，指1摩尔（mol）碳酸钙的重量是100克（g）,也就是1毫摩尔(mmol)碳酸钙的重量是100毫克（mg）。 CaO的分子量是56，指1摩尔（mol）氧化钙的重量是56克（g）,也就是1毫摩尔(mmol)氧化钙的重量是56毫克（mg）。 综上，对于1毫摩尔的量，100毫克（mg）碳酸钙对应56毫克（mg）)氧化钙。38mg/L的碳酸钙换算成摩尔浓度为0.38毫摩尔/L（38/100=0.38）, 根据1毫摩尔的量，对应56毫克（mg）)氧化钙。可知0.38毫摩尔/L为21.28毫克/L（0.38*56=2.28）的氧化钙。再根据1个德国度(1odH)指1L水中含有相当于10mg的CaO计算，21.28毫克/L就是2.128德国度(odH)。 总结：用小米水硬度测试仪测得的自来水硬度38ppm，也就是2.128 odH。 可以得出转换式： 10ppm =0.56 odH
硬度分类及换算.

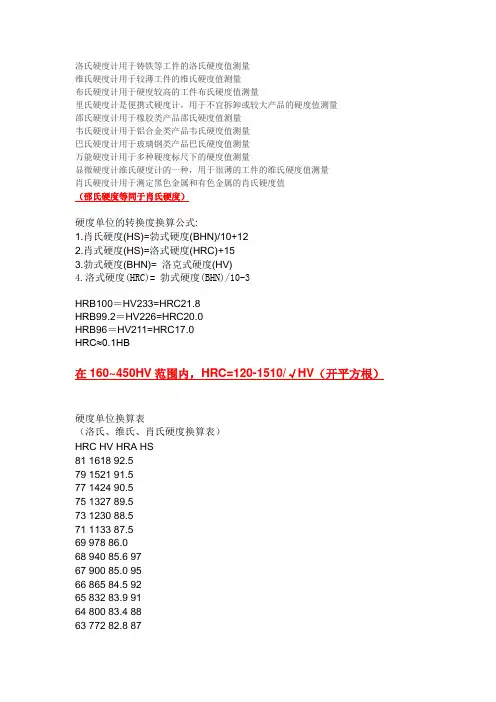

洛氏硬度计用于铸铁等工件的洛氏硬度值测量 维氏硬度计用于较薄工件的维氏硬度值测量 布氏硬度计用于硬度较高的工件布氏硬度值测量 里氏硬度计是便携式硬度计，用于不宜拆卸或较大产品的硬度值测量 邵氏硬度计用于橡胶类产品邵氏硬度值测量 韦氏硬度计用于铝合金类产品韦氏硬度值测量 巴氏硬度计用于玻璃钢类产品巴氏硬度值测量 万能硬度计用于多种硬度标尺下的硬度值测量 显微硬度计维氏硬度计的一种，用于很薄的工件的维氏硬度值测量 肖氏硬度计用于测定黑色金属和有色金属的肖氏硬度值 （邵氏硬度等同于肖氏硬度） 硬度单位的转换度换算公式: 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 HRB100＝HV233=HRC21.8 HRB99.2＝HV226=HRC20.0 HRB96＝HV211=HRC17.0 HRC≈0.1HB 在160~450HV范围内，HRC=120-1510/√HV（开平方根） 硬度单位换算表 （洛氏、维氏、肖氏硬度换算表） HRC HV HRA HS 81 1618 92.5 79 1521 91.5 77 1424 90.5 75 1327 89.5 73 1230 88.5 71 1133 87.5 69 978 86.0 68 940 85.6 97 67 900 85.0 95 66 865 84.5 92 65 832 83.9 91 64 800 83.4 88 63 772 82.8 87
62 746 82.3 85 61 720 81.8 83 60 697 81.2 81 59 674 80.7 80 58 653 80.1 78 57 633 79.6 76 56 613 79.0 75 55 595 78.5 74 54 577 78.0 72 53 560 77.4 71 52 544 76.8 69 51 528 76.3 68 50 513 75.9 67 49 498 75.2 66 48 484 74.7 64 47 471 74.1 63 46 458 73.6 62 45 446 73.1 60 44 434 72.5 58 43 423 72.0 57 42 412 71.5 56 洛氏、维氏、肖氏硬度换算表（二）HRC HV HRA HS 41 402 70.9 55 40 392 70.4 54 39 382 69.9 52 38 372 69.4 51 37 363 68.9 50 36 354 68.4 49 35 345 67.9 48 34 336 67.4 47 33 327 66.8 46 32 318 66.3 44 31 310 65.8 43 30 302 65.3 42 29 294 64.7 41 28 286 64.3 41 27 279 63.8 40 26 272 63.3 38 25 266 62.8 38 24 260 62.4 37 23 254 62.0 36
硬度换算表
一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg 载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火 钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。 ############################################################################################# 注： 洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。 洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。因此标尺B适用相对较软的材料，而标尺C适用较硬的材料。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。但各种材料的换算关系并不一致。本站《硬度对照表》一文对钢的不同硬度值的换算给出了表格，请查阅。 ############################################################################################## 根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。抗拉强度 Rm N/mm2 维氏硬度 HV 布氏硬度 HB 洛氏硬度 HRC 250 80 76.0 - 270 85 80.7 - 285 90 85.2 - 305 95 90.2 - 320 100 95.0 - 335 105 99.8 - 350 110 105 - 370 115 109 - 380 120 114 - 400 125 119 - 415 130 124 - 430 135 128 - 450 140 133 - 465 145 138 - 480 150 143 - 490 155 147 - 510 160 152 - 530 165 156 - 545 170 162 - 560 175 166 - 575 180 171 - 595 185 176 - 610 190 181 - 625 195 185 - 640 200 190 - 660 205 195 - 675 210 199 - 690 215 204 - 705 220 209 - 720 22 5 214 - 740 230 219 - 755 235 223 - 770 240 228 20.3 785 245 233 21.3 800 250 238 22.2 820 255 242 23.1 8 35 260 247 24.0 850 265 252 24.8 865 270 257 25.6 880 275 261 26.4 900 280 266 27.1 915 285 271 27.8 930 290 276 28.5
热处理硬度换算表
熱處理硬度關係換算表 HRA HRC HL HV HB HS HRA HRC HL HV HB HS HRA HRB HRC HL HV HB HS 85.6 68.0 874 940 97.6 79.5 56.8 775 630 76.4 70.8 40.8 646 400 379 54.8 85.3 67.5 868 920 96.4 79.2 56.3 770 620 75.6 69.8 110.0 38.8 632 380 360 52.6 85.0 67.0 864 900 95.2 78.9 55.7 766 610 74.7 68.7 109.0 36.6 617 360 341 50.4 84.7 65.9 854 880 94.0 78.6 55.2 761 600 73.9 67.6 108.0 34.4 602 340 322 48.1 84.4 65.4 850 860 92.8 78.4 54.7 757 590 73.1 66.4 107.0 32.2 586 320 303 45.8 84.1 65.3 849 840 91.5 78.0 54.1 752 580 72.2 65.2 105.5 29.8 570 300 284 43.4 83.8 64.7 844 820 90.2 77.8 53.6 748 570 71.3 64.5 104.5 28.5 562 290 275 42.2 83.4 64.0 838 800 88.9 77.4 53.0 742 560 70.4 63.8 103.5 27.1 553 280 265 40.9 83.0 63.3 832 780 87.5 77.0 52.3 736 550 505 69.6 63.1 102.0 25.6 544 270 256 39.7 82.6 62.5 826 760 86.2 76.7 51.7 732 540 496 68.7 62.7 24.8 538 265 252 39.0 82.2 61.8 820 740 84.8 76.4 51.1 726 530 488 67.7 62.4 101.0 24.0 534 260 247 38.4 81.8 61.0 812 720 83.3 76.1 50.5 722 520 480 66.8 62.0 23.1 528 255 243 37.8 80.8 59.2 79.6 680 80.3 75.3 49.1 710 500 465 64.9 61.2 21.3 518 245 233 36.5 80.6 58.8 792 670 79.6 74.9 48.4 704 490 456 64.0 60.7 98.1 20.3 512 240 228 35.9 80.3 58.3 788 660 78.8 74.1 46.9 693 470 441 62.0 96.7 18.0 230 219 34.1 80.0 57.8 783 650 78.0 73.3 45.3 680 450 425 60.0 91.5 11.0 200 190 30.4 79.8 57.3 779 640 77.2 72.3 43.6 668 430 405 58.0 89.5 8.5 190 181 29.0
硬度换算表-绝对最全面
国家标准硬度转换表

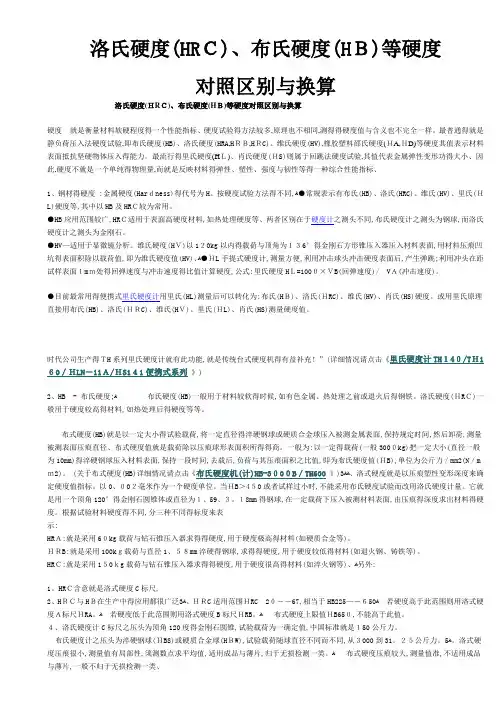

硬度換算公式: 1.肖氏硬度(H S)=勃式硬度(B H N)/10+12 2.肖式硬度(H S)=洛式硬度(H R C)+15 3.勃式硬度(B H N)=洛克式硬度(H V) 4.洛式硬度(H R C)=勃式硬度(B H N)/10-3 洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。 1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。按硬度试验方法的不同， ●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。 ●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。 ●H V-适用于显微镜分析。维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器 压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。 ●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。 ●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。或用里氏原理直接用布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）、肖氏（H S）测量硬度值。 时代公司生产的T H系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计T H140/T H160/H L N-11A/H S141便携式系列》） 洛氏硬度(H R C)一般用于硬度较高的材料，如热处理后的硬度等等。 2、H B-布氏硬度：一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。布式硬度 (H B)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷(一般3000k g)把一定大小(直径一般为10m m)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(H B)，单位为公斤力/m m2(N/m m2)。（关于布 式硬度(H B)详细情况请点击《
