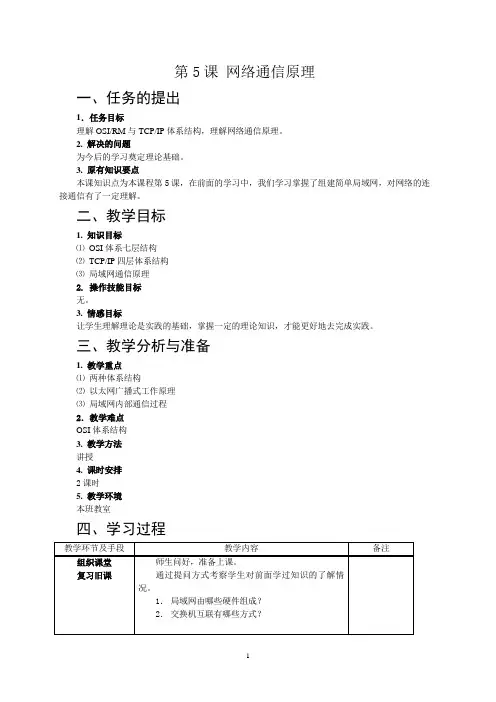

网络通信原理教案
网络通信原理
1.复习上节课内容：
网络硬件组成：1.服务器2.客户机3.传输介质4.通信连接设备
2.新课
网络软件系统:
网络应用软件：网络媒体播放器（暴风影音，可在线也可看本地视频）
文件上传与下载工具（迅雷，土豆）
企业网络信息管理系统（机房管理系统）
网络应用软件结构：
客户/服务器（C/S）结构，需要下载安装客户端软件，客户端负责自己可以处理的数据，分担服务器工作（优酷，查询，下载，浏览视频）
浏览器/服务器（B/S）结构，不需要安装客户端软件，用浏览器访问服务器，客户机极少处理数据，大部分数据处理工作交给服务器（网页优酷，FLASH阅览）
网络通信原理
1.协议：数据传输的一些通用规则。就像学校有校规，国家有法律一样。也像两个不同国家的人在沟通交流，需要使用同一种语言一样。
因特网的通信协议：支撑网络运行的通信规则。Internet网络协议采用TCP/IP协议。
具体协议主要有：
TCP：数据传输控制协议
IP：网络互联协议（网间协议）
HTTP：超文本传输协议（网页上使用）
FTP：文件传输协议
SMTP：简单邮件传输协议
POP3：邮局协议
UDP：用户数据报协议
ARP：地址解析协议
网络协议比较复杂，为了通讯网络过程简单一些，采用分层化处理模式。分工明确，每个功能对应每个层独立完成实现。
如不分层，硬件维修与管理都是很麻烦的，文件传输中只考虑通过什么方式传输就好了，不必关心通信底层的通信线路是光纤还是双绞线
开放系统互联协议（OSI）分层模型的基本思想：
1.应用层，
2.表示层，
3.会话层，
4.传输层，
5.网络层，
6.数据链路层，
7.物理层
计算机利用协议通信时，发送方从上层向下层传输数据，没经过一层都附加一个协议控制信息，到达物理层后将来数据包进行转换，送入传输介质。数据传输到接收方时，再自下层向上层逐层去掉协议控制信息，并完成各层的指令功能。
应用层最接近用户，物理层为最底层
写邮件
↓
装信封，写地址
↓
邮局分类信件，装邮包
↓
邮宝装集装箱
↓
集装箱装邮车
读信件
↑
按地址投递信件
↑
拆邮包，分类信件
↑
集装箱拆成邮包
↑
集装箱卸车
传输介质传输
发信时层层加包装，收信时层层拆包装，对等层按相同规则执行，相邻上层给下层传输命令，下层给上层提供服务，不越层
往下传输一层加协议，网上传输去协议
高层位置应用层（各种软件，应用程序）
表示层（所有数据转换编码，数据形成表示，翻译）
会话层（选择、管理会话，迅雷电驴下载时的多会话下载选择会话）
传输层（选择传输端口，QQ—数据传输，迅雷—文件传输）
网络层（数据打包，发送数据包）
数据链路层（解析、寻找地址）
物理层（传输介质，传输比特流）
ISO（国际标准化组织）规划出OSI开放系统互联协议，美国国防部按OSI协议开发出INTERNET网络体系结构TCP/IP协议结构
应用层（处理高层协议，包含应用层、会话层和表示层的功能）
传输层（监督数据，保证网络服务质量，选择传输端口）对应传输层
网际层（互联网络层）（运送数据包）对应网络层
网络接口层（解决主机接入网络的问题）对应数据链路层和物理层
OSI与TCP/IP相同的是传输方向相同，下层对上层提供服务
但OSI适用所有网络，TCP/IP只适用于INTERNET网络
