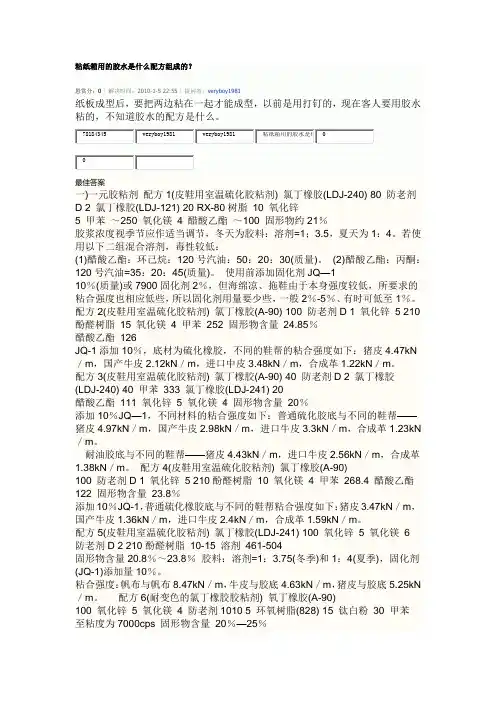

鞋用氯丁橡胶胶粘剂配方

相关搜索:配方, 胶粘剂, 氯丁橡胶

(一)二元胶粘剂(CR／MMA接枝胶粘剂)

配方

氯丁橡胶(A-90) 100

甲基丙烯酸甲酯(聚合率40％) 100

过氧化苯甲酰0.5

对苯二酚1

粘接型树脂① 0-20

甲苯1100(+500)

甲乙酮1100

固形物含量约7％

使用时加JQ-1或RF 3％-5％

①如萜烯酚醛树脂。

粘合强度：PVC人造革／氯丁硫化胶5.5kN／m(人造革破坏)，PVC人造革／PVC 人造革>1.2kN／m，PVC人造革／EVA+PE微孔材料>1.2kN／m.PVC人造革／硫化天然橡胶>1.6kN／m，PVC人造革／SBS>1.6kN／m，PU革／PU革>2kN ／m。

(二)三元胶粘剂(CR／MMA／SBS接枝胶粘剂)

一元氯丁橡胶浆和二元接枝胶浆(CR／MMA)粘SBS不够理想，采用三元接枝胶浆(CR／MMA／SBS)可明显提高粘合强度。

配方1

氯丁橡胶(A-90) 100 SBS 20-50

MMA 50-100 过氧化苯甲酰0.5-1.0 甲苯670 固形物含量20.2％-27.2％配方2

氯丁橡胶(A-90) 100 SBS 15

MMA 70 过氧化苯甲酰1

对苯二酚1.2 萜烯树脂20

抗氧剂1010 1 甲苯600

简介接枝氯丁胶

简介接枝氯丁胶胶黏剂专业：应用化工技术学号：1119100116 姓名：郭建南摘要：本文主要简述了接枝氯丁胶胶黏剂的一些基本信息如定义、优点；并详细介绍了制备方法及研究近展。关键字：接枝氯丁胶胶黏剂的定义、优点、制备方法、配方、反应机理、研究近展 1、前言随着科技的发展，合成材料的种类越来越丰富。其中鞋用材料也是日益丰富。鞋用材料越多也就要求鞋用胶黏剂的性能越优异。就现在而言世界各国的制鞋业都是以胶粘工艺为主要制鞋工艺（70～80％的鞋用胶粘工艺将各种材料胶粘在一起），而鞋子每个地方的要求不同，因此每个地方所使用的胶是不一样的。鞋的外底用的胶黏剂主要为氯丁胶粘剂和聚氨酯胶粘剂，其中至少80％以上是氯丁胶粘剂。而胶黏剂的极性越强则对于强极性被粘物而言其粘接强度越大。低极性被粘物则要先用表面处理剂处理然后用胶黏剂进行胶接。可是由于普通氯丁橡胶胶粘剂的粘接强度不够，不适合在高分子合成材料的粘接中使用。因此对氯丁橡胶的接枝改性提高其极性已经成为了制鞋业的一个重要的研究方向。 2、正文 2.1接枝氯丁胶胶黏剂基本信息最普遍的接枝氯丁胶是用甲基丙烯酸甲酯等单体和氯丁橡胶进行接枝聚合其目的是提高氯丁橡胶的性能。由于使用的单体不同所以接枝氯丁胶的性能有一定的差异，故在此不作介绍。这种接枝氯丁胶的优点是 ①甲基丙烯酸甲酯(MMA)中的甲酯基团可与迁移到PVC表面的增塑剂DOP进行酯交换（前提是有过氧化苯甲酰(BPo)引发剂存在），可以生成高级聚酯，从而使增塑剂DOP相对稳定，以减少它的迁移速率。 ②由于接枝改性使其在主链上引入了聚甲基丙烯酸甲酯(PMMA)支链，从而导致氯丁胶结构不对称而结构不对称又将使极性增强，对强极性的制鞋材料有较好的粘性。

胶粘剂(熟胶 )的配方及制作工艺

来源于：注塑塑胶网https://www.360docs.net/doc/4211861020.html, 胶粘剂（熟胶）的配方及制作工艺黏合剂的好坏与淀粉质量和用量关系很大淀粉的细度、蛋白质及脂肪的含量均影响其性能。如果淀粉中蛋白质及脂肪含量过高，细度低于98目（100目筛过滤），即使制作时氧化程度很高，出料时黏度也只有二十几秒（涂-4杯黏度计测量）。但存放5-7天左右会自然变稠，失去流动性，呈胶冻状。使用时泡沫也大，直接影响粘合质量，而使用合格的淀粉，只要氧化及糊化程度适当，制成的黏合剂成品黏度40±10秒，贮存期内黏度不会有太大的变化，只是颜色发深，但黏度基本不变。淀粉的用量根据粘合的对象具体要求而改变，如： 1、单面瓦楞纸板用粘合剂覆面，对粘合剂要求较低，淀粉用量：150-170kg/吨水。 2、高强瓦楞纸两面施胶，对粘合剂要求较高，淀粉用量170-200kg/吨水。 3、普通瓦楞纸及草浆瓦楞纸两面施胶及纸板与纸板复合，对粘合剂要求比较高，淀粉用量180-300kg/吨水。 4、自动贴面机及纸管用胶，对粘合剂有特殊要求，除干燥快以外，还要求粘合好，强度高，淀粉用量：200-350kg/吨水。下面具体介绍一胶粘剂（熟胶）使用的原料和配方：糊化剂：工业烧碱（NaOH）有结晶状、棒状、片状和喊30%NaOH的水溶液，只要纯度合格，任何状态的烧碱都可以使用，烧碱用量以加入氧化淀粉中搅拌20分钟淀粉液为半透明糊状为止，烧碱量过大，胶液流动性大，透明性好，贮存时间长，但瓦楞楞峰施胶中的含碱量也会随之增大，制成的瓦楞纸箱容易反黄，造成瓦楞纸箱表面油墨变色；烧碱量小，加入20 分钟后，一直为白色或乳白色糊状，不透明也不粘，应酌情再加一部分烧碱溶液，使其成为半透明胶液，用碱量小粘合剂糊化不好，粘结力差，易变稠。烧碱的用量从实际观察，一般约为淀粉的12%较为合适。氧化剂：淀粉粘合剂中，常用的氧化剂有双氧水、次氯酸钠、高锰酸钾等。高锰酸钾作氧化剂，用量容易掌握，制成的淀粉粘合剂成品质量也稳定，但制成的淀粉粘合剂颜色为深咖啡色或棕黑色。次氯酸钠与双氧水作氧化剂制出的淀粉粘合剂色泽淡黄，但次氯酸钠制淀粉粘合剂在使用过程中质量不稳定，分解出氯气，使操作人员感到眼部不适；双氧水制成的淀粉粘合剂在使用中往往产生大量的泡沫，需投放消泡剂。另外，次氯酸钠在阳光照射或高温下

溶剂对氯丁橡胶胶粘剂的影响

溶剂对氯丁橡胶胶粘剂的影响 ①溶剂对氯丁胶粘剂溶解性的影响溶剂的首要作用是能使氯丁橡胶完全溶解，并保持胶液的粘度稳定性，这都决定于溶剂的溶解能力。溶剂溶解能力大小取决于溶解度参数和氢键指数及二者的配合。溶解度参数定义为内聚能密度的平方根，常用符号为δ，δ值的大小可衡量极性的强弱。一般规律是溶解度参数相近者则相溶，溶解度参数可以计算出来或从有关手册中查得。氢键指数是表示分子间氢键结合的强弱常用γ表示。这种氢键结合力对溶解影响很大，故在考虑溶解参数的同时，不可忽视氢键指数。酯类、酮类溶剂氢键指数较大；芳香族、脂肪族溶剂氢键指数较小。根据对氯丁橡胶的溶解能力，可将溶剂分为良溶剂、不良溶剂和非溶剂。氯丁橡胶的良溶剂有苯、甲苯、二甲苯、二氯乙烷、二氯乙烯、三氯甲烷、三氯乙烯、四氯化碳等，不良溶剂有环已烷、醋酸乙酯、丁酮等，非溶剂有正已烷、丙酮、正庚烷、溶剂汽油等，虽然单种溶剂也可以配制氯丁胶粘剂，但很难满足胶粘剂的多种要求，因此，真正性能综合的氯丁胶粘剂都是采用混合剂体系，因为它能够增强溶解能力、调节干燥速度、降低胶液粘度、减少胶液毒、增加阻燃性、防止低温凝胶、降低成本等。根据单一溶剂的溶解度参数和氢键指数计算出混合剂的溶解度参数和氢键参数，其计算公式如下： δM = δ1φ1 +δ2φ2+δ3φ3+…..+ δnφn δM 混合溶剂的溶解参数，φ1各溶剂的体积分数 γM =γ1φ1+γ2φ2+γ3φ3+……..+γnφn φ= Va / V Va 各溶剂的体积V 混合溶剂的总体积。混合溶剂的溶解度参数与氢键指数之和为10.7~14.0时都能很好地溶解氯丁橡胶。在配制混合溶剂时必须保证良溶剂总的挥发速度慢于非溶剂，否则最后残留非溶剂，不溶解氯丁橡胶，使胶膜表面粗糙而失去粘接能力。溶剂对氯丁胶粘剂的性能影响最大，通过调整溶剂的品种和配比，可以改善氯丁胶粘剂的性能。芳香族和氯化溶剂对氯丁橡胶溶解性最好，丁酮和环已酮也可溶解CR，而丙酮则不能溶解。醋酸丁酯勉强可CR，但醋酸乙酯仅能溶胀。脂肪族溶剂，如正已烷、溶剂汽油等完全不能溶解氯丁橡胶。环已烷单独也不能使CR溶解。如：环已烷/正已烷/丁酮=1：1：1。

接枝氯丁橡胶胶粘剂研究概况

接枝氯丁橡胶胶粘剂研究概况Ξ 王利亚 (湖北省化学研究所,湖北省武汉市430074) 摘要:介绍了氯丁橡胶(CR)二元及多元接枝改性胶粘剂研究进展,并对其性能用途及合成工艺作了概述。关键词:氯丁橡胶(CR);接枝改性;胶粘剂中图分类号:T Q433.42 文献标识码:A 文章编号:1004-2849(2002)05-0046-04 随着鞋用材料的日趋复杂多样化,制作胶粘鞋的原料已突破了单纯天然材料的界限,各种合成材料不断被开发利用。目前,大多胶粘鞋底都混有各种填料及高分子改性材料,如仿皮底、聚乙烯-醋酸乙烯酯发泡底(E VA)、聚丁二烯-苯乙烯嵌段聚合物(S BS)、聚氯乙烯(PVC)改性底等。鞋面材料也发生了很大变化。如各种合成革、人造革等已被广泛应用。而传统的氯丁橡胶(CR)粘合剂,已不能满足鞋材变化的需要。因此采用甲基丙烯酸酯类、丙烯酸(AA)、丙烯酰胺(AM)及高氯聚合物(HCCP)、S BS 对CR接枝改性,以适应各种鞋材的变化。下面对CR接枝胶粘剂研究概况予以介绍。 1　CR-M MA二元接枝共聚传统的CR胶粘剂主要缺点是无法解决PVC人造革渗移出的酯类增塑剂浸入胶粘层或在其界面上积聚形成弱界面层而导致粘合强度下降的问题。而聚甲基丙烯酸甲酯(PM M A)与PVC的溶解度参数(δ)均在9.4左右,并且具有相同的表面自由能(39×10-7J/m2)即表面张力相同,因此二者的相容性好,易形成相容扩散层,致使PM M A对PVC人造革具有较好的粘附力。同时,PM M A对PVC人造革表面渗出的增塑剂有吸收作用,从而促进了胶粘剂的接触浸润。分子间产生的范德华力和氢键力,使分子作微布郎运动,提高了CR-M M A胶粘剂的粘接性能。CR-M M A二元接枝胶基本配方(份):CR(国产LD J-240或日本A-90)100;甲基丙烯酸甲酯(M M A)75-100;过氧化二苯甲酰(BPO)1-1.5;萜烯酚醛树脂70～120;防老剂D1～1.5;对苯二酚(H Q) 1;甲苯600～700份。制备工艺:CR于甲苯中溶解完全后,搅拌下加入BPO和M M A,升温至90℃,恒温反应3～5h,粘度适中时加入阻聚剂H Q,胶液冷却过程中,加入增粘剂萜烯酚醛树脂,防老剂D。所制备的CR-M M A接枝胶为棕黄色半透明粘稠液体,其粘度1～1.5Pa.s,固含量15～25%,剥离强度3.2kN?m-1(PVC人造革/PVC人造革)[1]。使用CR -M M A二元接枝胶时,可临时配用20%的三苯基甲烷三异氰酸酯二氯乙烷溶液(JQ-1胶、俗名列克钠)作固化剂,其用量为5～10%。多异氰酸酯中的-NC O基团与CR中活泼氢反应,形成化学键,可进一步提高粘接强度[2]。 CR-M M A接枝胶粘剂的反应机理是按自由基链锁反应历程进行。M M A对CR的接枝共聚和均聚反应同时存在,而PM M A接枝率直接影响CR-M M A胶粘剂性能的优劣,而控制PM M A均聚物的生成则是关系到该粘合剂质量好坏的关键。在引发剂BPO存在下的共聚反应体系中,CR的反应活性小于M M A,因而CR?链活性中心数目小于链自由基PM2 M A?数目。在CR-M M A?链增长和链自由基PM M A?向CR链转移过程中,多数通过链自由基PM M A?间双基偶合或歧化,生成均聚物PM M A,导致CR-M M A接枝聚合率偏低。若投料前,先将CR在炼胶辊上进行塑炼。然后在惰气保护下投料溶解后,加入BPO和M M A接枝共聚反应。结果表明:CR塑炼后与未塑炼比较,M M A聚合率、接枝率、接枝效率(%)分别由28;0.66;2.34提高到35.8;22.6;63. 4[3]。这是因CR在塑炼过程中受到剪切力的作用,大分子链断裂产生一定量的链自由基CR?,在BPO 作用下,单体M M A便可直接在CR?上进行链增长反应或链自由基PM M A?同CR?偶联上生成接枝物,有利于接枝率的提高。投料方式对接枝率也有较大影响,BPO在单体M M A加入前30min一次加入,单体 Ξ收稿日期:2001-09-24 作者简介:王利亚(1954-),女,副研究员,主要从事有机及高分子方面的研究。

氯丁橡胶的混炼方法

氯丁橡胶的混炼方法氯丁橡胶包辊后，其胶料状态和天然橡胶一样，随温度而变化. 氯丁橡胶在不同温度下的相态变化由温度引起的橡胶在三态间的变化是可逆的，处在塑性态下的橡胶，如果降低温度，可使其回复至弹性态。利用弹性态的剪切力，可使填充剂分散良好。当氯丁橡胶的加工温度高于90℃时，则有一部分氯丁橡胶转变为塑性态，构成了弹性态和塑性态共存的状态，即粒状态。由于氯丁橡胶的弹性态温度比天然橡胶低，因此其混炼操作温度也应比天然橡胶低。在工厂的实际操作中，混炼胶的温度一般是很高的，故应尽可能早一点加入填充剂，以便使填充剂在弹性态下达到一定程度的混入，借以提高混炼胶硬度，增大剪切力，使之在塑性态下混炼，也能分散良好。（一）开炼机混炼氯丁橡胶的混炼生热比天然橡胶大，所以氯丁橡胶混炼的批量要稍小一些。氯丁橡胶开炼机混炼方法

直到加入硬质填充剂之前，都应冷却辊筒，以保证能够在弹性态下加料。但氧化镁在太冷的辊筒上会结块，易引起分散不良，所以辊温以50℃为宜。补强性填充剂只能少量逐次添加，软化剂可和软质填充剂同时加入。粘着性太大的胶料，添加少量硬脂酸盐，效果较好。在填充剂达到充分混炼之前即停止割胶打卷，是造成分散不良的原因。混炼温度过高会产生粘辊，粉料分散不均，甚至会产生焦烧。（＝）密炼机混炼氯丁橡胶因混炼生热大，故其装胶容量应略为减小。其装料系数一般定为60％。密炼机混炼方法举例如表6-31。表6-31氯丁橡胶密炼机混炼法密炼机混炼时间一般在5～15分之间。为了使分散良好．混炼时间需要稍长一点、在实际生产加工中，氯丁橡胶的密炼机混炼，可分为以下两种方法。（1）混炼高质量的胶料时，由于含胶率高，又要求分散良好，所以混炼时要和用开炼机混炼一样，填充剂要渐次加入。（2）混炼低质量胶料时，或密炼机的转子和室壁的间隙较大时，可以同时大量投入填充剂。密炼机混炼的要点有两点：一是把混炼胶料捏合成团；二是有效地利用剪切力，使之分散良好。如果密炼机的性能好，能很好地捏合胶料，就可以只考虑分散良好的问题。如果密炼机的转子和室壁的间隙大时，或者混炼含胶率低的配方时，则捏合胶料是第一位的，分散良好是第二位的。这时，装料系数应增大到65～70％，同时填充剂的加入方法也可以采取近似于“逆混炼”的方法。即在氯丁橡胶加入后，把氧化镁、防老剂、全部填充剂的一半同时加入。若胶料松散而不能捏合成团时，还可同时加入一半的油等。总之必须设法使胶料捏合成团。应该注意，氧化镁单独加入时，如果转子较冷，则易结块粘附。软化剂若与填充剂同时加入，也易结块。在填充剂分散之后再加油，或者在油分散之后再加填充

丙烯酸酯乳液胶黏剂配方组成-生产工艺及应用

丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。 1. 背景丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2. 丙烯酸乳液胶黏剂聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。 2.1有机硅改性有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。有专家研究了一种专用于水

简述氯丁橡胶胶粘剂配方设计

简述氯丁橡胶胶粘剂配方设计--青岛科标分析实验室氯丁橡胶胶粘剂简称氯丁胶粘剂，其用量约占合成橡胶胶粘剂总量的70％以上，也是橡胶胶粘剂中最重要的一种。氯丁胶粘剂的基料为氯丁橡胶，它具有内聚力、中等极性和结晶性点。这些特性使胶粘剂具有较强的粘接力，如若配上促进剂、防老剂、增粘剂、交联剂等助剂，就可制成有特殊性能的氯丁胶粘剂。本剂中加入酚醛树脂改性后，其粘接力更强，用途更广泛。 1．特点与用途本剂因含有极性基团，故粘接力强，胶膜韧性、弹性及挠曲性能优良。具有优良的耐油性、耐化学品、耐候、抗老化等。主要用于橡胶、皮革、织物及其与金属之间的粘接。 2．原材料 (1)氯丁橡胶一种合成橡胶，是氯丁二烯的。—聚合体。溶于苯和氯仿等有机溶剂。在矿物油和植物油中稍溶胀而不溶解。具有耐油、耐燃、耐热、耐酸碱等性能和高的拉伸强度和气密性。 (2)氧化锌见一中(二)曲酸祛斑美白霜。 (3)促进剂d又名二苯胍、促进剂dpg。分子式c13h13n3。白色粉末。无臭、味苦。密度1．13—1．16g／cm’，熔点144～146℃。溶于苯、氯仿、乙醇、丙酮、醋酸乙酯，不溶于汽油和水。用作天然胶、合成胶的中速促进剂，常与dm、tmtd并用。

(4)n—苯基—2—萘胺简称防老剂d、防老剂j。浅灰色针状结晶。密度1，18g／cm3，熔点108℃，沸点395．5℃。易溶于丙酮、醋酸乙酯、苯、二硫化碳，溶于乙醇、四氯化碳，不溶于汽油。暴露于空气中及日光下渐变为灰红色。对皮肤有刺激性，有毒。(5)叔丁酚甲醛树脂分子式(c~lhl40)。，平均分子量550～750。淡黄色至深棕色半透明无定形脆性固体。溶于苯、甲苯、汽油；醋酸乙酯，不溶于水。 (6)氧化镁白色无定形粉末。无臭、无味。溶于酸和铵盐溶液，不溶于水和乙醇。与水易化合，在空气中吸收水分和二氧化碳，与氯化镁溶液混合易胶凝硬化。 (7)促进剂tmtd又名促进剂tt、福美双、二硫化四甲基秋兰姆。白色结晶性粉末。无味。溶于苯、丙酮、氯仿、二硫化碳，微溶于乙醇和乙醚，不溶于水、稀碱、汽油。对皮肤、粘膜有刺激作用。 (8)硫磺存在多种同素异形体。外观为黄色或淡黄色块状、粉状、粒状或片状。本剂中用作硫化剂。 (9)醋酸乙酯见五中(九)多功能脱漆剂。 (10)溶剂汽油选用120号溶剂汽油。

2020年橡胶技术网 - 橡胶配方大全参照模板

橡胶配方大全橡胶配方设计的原则橡胶配方设计的原则可以概况如下： 1、保证硫化胶具有指定的技术性能，使产品优质； 2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产； 3、成本低、价格便宜； 4、所用的生胶、聚合物和各种原材料容易得到； 5、劳动生产率高，在加工制造过程中能耗少； 6、符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则： ①在不降低质量的情况下，降低胶料的成本； ②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。橡胶配方的表示形式天然橡胶(NR)基础配方

注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写丁苯橡胶(SBR)基础配方 Phr指每百质量份橡胶的分量数注：硫化时间为145℃×25min，35min，50min 氯丁橡胶(CR)基础配方注：硫化时间为150℃×15min，30min，60min 丁基橡胶(IIR)基础配方

注：硫化时间为150℃×20min ， 40min ，80min ；150℃×25min ，50min ，100min 丁腈橡胶（NBR ）基础配方注：硫化时间为150℃×10min ， 20min ，80min 顺丁橡胶(BR)基础配方注：硫化时间为145℃×25min ，35min ，50min 异戊橡胶（IR ）基础配方

PVC管道胶黏剂基本配方

1、PVC管道专用密封胶黏剂配方：（质量份数）过氯乙烯树脂：100 ；乙酸丁酯：340 ；聚氯乙烯树脂：50 ；邻苯二甲酸二丁酯：20；醇酸树脂：40 ；轻质碳酸钙：1400-1600 ；丙酮：450；制备工艺：将称量好的过氯乙烯树脂、聚氯乙烯树脂（基料）放入溶解槽内，加入丙酮和乙酸丁酯（溶剂），搅拌使树脂充分溶胀并溶解。然后加入醇酸树脂。邻苯二甲酸二丁酯对该胶黏剂进行改性，搅拌均匀后，加入轻质碳酸钙（填料）调节胶黏剂的黏度。最后送入三辊机中研磨，至细腻均匀后，即得成品。性能及用途：主要用于PVC管材密封，也可用于其他PVC制品的粘接与密封。正交实验L9(33) 因素和水平表 m(丙酮）：m(乙酸丁酯)/g填料用用量序号m（过氯乙烯树脂）： m（聚氯乙烯树脂）页脚内容1

页脚内容2 正交实验表 /g /g 1 10:10 40:40 100 2 20:10 60:20 140 3 10:20 20:60 160

2、硬聚氯乙烯管材粘合剂配方：（质量份数）过氯乙烯树脂（CPVC）10 聚氯乙烯树脂（PVC）1 增粘树脂（叔丁基酚醛树脂） 1.1 溶剂（环己酮：丁酮：二氯乙烷=15:15:70）10 制备工艺：在三口烧瓶中，按比例加入溶剂，搅拌均匀，在搅拌下加入CPVC和PVC粉料，加热至完全溶解，把溶液冷却到60度以下，在搅拌下加入增粘剂，直至完全溶解，冷却后出料。正交实验L9(33) 因素和水平表 m(丁酮）：m(环己酮)：m(二氯叔丁基酚醛树序号m（过氯乙烯树脂）： m（聚氯乙烯树脂）页脚内容3

/g乙烷)/g脂用量/g 190:1010:10:8010 250:5020:20:6020 310:9030:30:4030 页脚内容4

国内鞋用胶粘剂市场分析

国内鞋用胶粘剂市场分析更新时间：2012-12-26 现代制鞋工业中，关键部位鞋底和鞋帮绝大多数以胶粘剂连接，以期制品美观轻质、舒适耐穿、质量可靠；且制作工艺简便，可实施自动化和连续化操作。第二次世界大战初，以氯丁橡胶作制鞋胶黏剂，因性能欠佳，使用不广泛。1957年Bayer公司推出快速结晶型氯丁橡胶后，因分子结构中含有高极性氯原子而赋予极性材料良好的胶粘性能；且其快速结晶又提高了初粘性，使氯丁胶黏剂得以大量应用，逐步成为制鞋业的主导胶黏剂。由于鞋材的不断更新，合成革、橡塑和软质PVC材料的大量采用造成了以普通氯丁橡胶胶黏剂胶粘鞋靴，已不能满足要求，胶粘强度不高，经常开胶。20世纪70年代研发了接枝氯丁橡胶，即以甲基丙烯酸甲酯接枝于氯丁橡胶分子主链上，可缓解PVC 等鞋材中增塑剂的迁移，从而提高鞋靴的胶粘性能和耐穿牢度。后又引入其他丙烯酸类单体和聚合物进行多元接枝共聚，使接枝氯丁橡胶的性能更能适应制鞋要求。聚氨酯胶黏剂以热塑性聚氨酯弹性体为基料，可溶解于通用溶剂中，再添加助剂配制而成。它不仅具有氯丁橡胶胶黏剂的广泛适用性以及优良的弹性、柔韧性和耐屈挠性能，且具有比后者更优良的耐水、耐油脂、耐增塑剂和耐热性能。此外，它还能胶粘一般胶黏剂难以胜任的鞋材，如耐磨性卓越的微孔聚氨酯弹性体和泡沫材料、聚氨酯贴膜二层革（俗称二榔皮）和合成革、耐油及抗汽油性优良的氰基橡胶、热塑性弹性体（如ABS、SBR、SBS、SIS）等。为了保证鞋靴质量以及降低环境污染和改善人身安全，欧美发达国家于20世纪80～90年代，逐步使其鞋用胶黏剂由氯丁橡胶向聚氨酯转化。随着全球性环保意识的提高, 各国对鞋厂量开始控制, 以及石油危机的加剧,传统的油性胶粘剂逐渐向水性胶粘剂转变，促使第四代环保无溶剂型和水基型鞋用胶粘剂的出现。成功工业化生产水性鞋用粘合剂的国内外公司并不多，市场可见产品的主要来自Bayer、BASF、ICI、荷兰Zeneca Resins及西班牙Merquinsa等少数公司。以上，即为鞋用胶粘剂的发展经历：（第一代）普通氯丁胶粘剂、（第二代）接枝改性氯丁胶和溶剂型聚氨酯胶、（第三代）以甲基丙烯酸改性的“无三苯”普通氯丁胶、接枝改性氯丁胶和聚氨酯胶、和（第四代）水性磺酸盐型聚氨酯胶粘剂。改革开放以来，中国制鞋业迅猛发展，1995年各种鞋产量为57亿双，1997年超过60亿双，加入WTO后中国更成为世界鞋业的超级生产大国、超级出口大国和消费大国，2003年我国鞋类出口约50亿双，占世界鞋类贸易总量的60%。2007年产量为100多亿双，出口81.7亿双，国内现有制鞋企业约有2万多家，其中所产鞋类80%以上是胶粘鞋，基本采用溶剂型胶黏剂，年用胶量约30万吨（不挥发物质量分数＜20%）。

胶粘剂配方工艺整理1-推荐下载

聚氨酯热熔胶黏剂的制备工艺聚己二酸乙二醇酯(相对分子质量2000) 1份 MDI 3份　l，4一丁二醇2份聚氨酯热熔胶黏剂制备工艺：将聚已。二酸乙二醇酯和1，4一丁二醇加入釜中，在120℃下真空(1330 Pa)脱水 2 h左右，快速加入已预热 100～110~C的MDI中。在搅拌下升温至160~C左右，维持0.5～1.0 h，待物料变稠，可拉成丝时停止反应，降温出料即得产品。汽车专用胶黏剂配方汽车专用胶黏剂配方 1.玻璃底涂胶配方：硅完偶联剂20 丁酮140 丙烯酸树脂20 催化剂1 炭黑20 2.涂漆钢框底涂漆配方多异氰酸酯(MCM-300)40 丙烯酸树脂10 炭黑10 乙酸乙酯140 3.单组分湿固化聚氨酯密封胶：聚氨酯预聚物80 催化剂4

炭黑60 甲苯6 增塑剂30 耐水耐热的水基聚氨酯胶黏剂制备工艺烯丙醇一乙烯醇共聚物5份水95份 MDI 14份邻苯二甲酸二丁酯2份丁二烯一苯乙烯共聚胶乳(固含量45%) 50份耐水耐热的水基聚氨酯胶黏剂制备工艺：将5份烯丙醇一乙烯醇共聚物在95份水中混合，再与丁二烯一苯乙烯共聚胶乳混合，然后与MDI、邻苯二甲酸二丁酯混合制得耐水、耐热的水基胶。木材用粘合剂配方实例参茨淀粉 320克水 500克双氧水(3%)10毫升碳酸氢钠 0.65克氢氧化钠(10%)， 140克木材用粘合剂制备方法：按上剂量将其混合物在16～18℃下，搅拌溶解8小时，即为成品。

木材用粘合剂性能及用途：适用于纸张、纸品、糊壁纸、纸伞、卷烟、缝纫裁剪、工艺美术、书籍装订、制袋制盒、邮票上胶、印刷制板、手杖木工以及制胶合板、铸造成型、纤维加工、上浆剂等。可单独使用也可和其它树脂并用。可用手工涂布，也可用机械施工。但在高速机械上不适宜用高粘度的粘合剂。应调节粘度，使之有适当的流动性和干燥速度。淀粉粘合剂pH值对糊剂的稳定性和粘合强度有很大影响，应注意调节至中性强力干粉纸箱粘合剂的工艺流程 1：强力干粉纸箱粘合剂生产配方(重量/市斤) 淀粉：92～110碳酸氢钠：3～5石膏：12～14高锰酸钾：8～10亚硫酸钠：9～13硼沙：9～13氯化镁：3～5氯化钠：10～15消泡剂：微量水：850～1000 2：强力干粉纸箱粘合剂工艺流程原料→计量→搅拌均匀→定量包装→干粉成品→加水配制→液体成品使用时用1比 4.2—5的水量分两次兑入干粉中。即第一次兑入三分之二的水，待3分种开始搅拌至15分种，静止10分种，再进行搅拌直到用棒能挑起丝时，将余下的三分之一的水加入搅拌均匀即成液体成品。水溶性建筑胶黏剂的制备方法、性能及应用

鞋用胶粘剂项目可行性研究报告

鞋用胶粘剂项目可行性研究报告核心提示：鞋用胶粘剂项目投资环境分析，鞋用胶粘剂项目背景和发展概况，鞋用胶粘剂项目建设的必要性，鞋用胶粘剂行业竞争格局分析，鞋用胶粘剂行业财务指标分析参考，鞋用胶粘剂行业市场分析与建设规模，鞋用胶粘剂项目建设条件与选址方案，鞋用胶粘剂项目不确定性及风险分析，鞋用胶粘剂行业发展趋势分析提供国家发改委甲级资质专业编写：鞋用胶粘剂项目建议书鞋用胶粘剂项目申请报告鞋用胶粘剂项目环评报告鞋用胶粘剂项目商业计划书鞋用胶粘剂项目资金申请报告鞋用胶粘剂项目节能评估报告鞋用胶粘剂项目规划设计咨询鞋用胶粘剂项目可行性研究报告【主要用途】发改委立项，政府批地，融资，贷款，申请国家补助资金等【关键词】鞋用胶粘剂项目可行性研究报告、申请报告【交付方式】特快专递、E-mail 【交付时间】2-3个工作日【报告格式】Word格式；PDF格式【报告价格】此报告为委托项目报告，具体价格根据具体的要求协商，欢迎进入公司网站，了解详情，工程师（高建先生）会给您满意的答复。【报告说明】本报告是针对行业投资可行性研究咨询服务的专项研究报告，此报告为个性化定制服务报告，我们将根据不同类型及不同行业的项目提出的具体要求，修订报告目录，并在此目录的基础上重新完善行业数据及分析内容，为企业项目立项、上马、融资提供全程指引服务。

可行性研究报告是在制定某一建设或科研项目之前，对该项目实施的可能性、有效性、技术方案及技术政策进行具体、深入、细致的技术论证和经济评价，以求确定一个在技术上合理、经济上合算的最优方案和最佳时机而写的书面报告。可行性研究报告主要内容是要求以全面、系统的分析为主要方法，经济效益为核心，围绕影响项目的各种因素，运用大量的数据资料论证拟建项目是否可行。对整个可行性研究提出综合分析评价，指出优缺点和建议。为了结论的需要，往往还需要加上一些附件，如试验数据、论证材料、计算图表、附图等，以增强可行性报告的说服力。可行性研究是确定建设项目前具有决定性意义的工作，是在投资决策之前，对拟建项目进行全面技术经济分析论证的科学方法，在投资管理中，可行性研究是指对拟建项目有关的自然、社会、经济、技术等进行调研、分析比较以及预测建成后的社会经济效益。在此基础上，综合论证项目建设的必要性，财务的盈利性，经济上的合理性，技术上的先进性和适应性以及建设条件的可能性和可行性，从而为投资决策提供科学依据。投资可行性报告咨询服务分为政府审批核准用可行性研究报告和融资用可行性研究报告。审批核准用的可行性研究报告侧重关注项目的社会经济效益和影响；融资用报告侧重关注项目在经济上是否可行。具体概括为：政府立项审批，产业扶持，银行贷款，融资投资、投资建设、境外投资、上市融资、中外合作，股份合作、组建公司、征用土地、申请高新技术企业等各类可行性报告。报告通过对项目的市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等方面的研究调查，在行业专家研究经验的基础上对项目经济效益及社会效益进行科学预测，从而为客户提供全面的、客观的、可靠的项目投资价值评估及项目建设进程等咨询意见。可行性研究报告大纲（具体可根据客户要求进行调整）为客户提供国家发委甲级资质第一章鞋用胶粘剂项目总论第一节鞋用胶粘剂项目背景一、鞋用胶粘剂项目名称二、鞋用胶粘剂项目承办单位三、鞋用胶粘剂项目主管部门四、鞋用胶粘剂项目拟建地区、地点五、承担可行性研究工作的单位和法人代表

氯丁橡胶胶粘剂的研究进展

氯丁橡胶胶粘剂的研究进展随着现代工业和科学技术的发展，以高分子材料为基础的胶粘剂已得到广泛的应用。其中氯丁橡胶(CR)胶粘剂占着极其重要的地位。由于 CR价格较便宜，在制鞋业，装饰业和汽车工业上，其需求量以较高速度增长，我国粘接用 CR年均增长率高达 16.65 %（1990～1 998 年) 。就制鞋业而言，95 %的鞋厂使用CR胶粘剂，占鞋用胶的 90%以上。 1 普通氯丁橡胶胶粘剂的概况氯丁橡胶胶粘剂适用于柔软性物体的粘合，能够缓解由于膨胀或收缩而引起的应力集中。但传统的氯丁橡胶胶粘剂不能粘接聚氯乙烯(PVC)人造革、聚氨酯(PU)合成革、乙烯-醋酸乙烯酯共聚物(EVA)发泡底、丁苯橡胶(SBS)底、含 EVA及 PU的合成橡胶仿皮底、热塑性橡胶(TPR)等材料1，是因为为了增加上述材料的柔软性，需加入小分子量的增塑剂，这类增塑剂可渗入胶粘剂层或在其界面上积聚而形成弱边界层，这样氯丁橡胶良好的耐油性使得其粘接强度大大降低。为了适应新型材料的要求，同时也为了提高胶粘剂的质量、简化使用工艺，许多学者进行了 CR 胶粘剂的改性研究，取得了明显的效果。 2 氯丁橡胶胶粘剂的改性王强等用增粘树脂对 CR胶粘剂进行改性得出如下结论1)为了改善 CR胶粘剂的初粘强度，必须使用增粘剂;(2)在 CR胶粘剂中掺入增粘剂可大大提高其应用性;(3)选用高软化点的增粘剂可提高 CR 胶粘剂的粘接强度及胶膜的耐热性;(4)为了兼顾 CR 胶粘剂的粘合性和工艺性，采用混合增粘剂可达到较好的效果。刘金华等人选用 CR01及树脂 RE01，RE04得到了综合性能良好的胶粘剂。王翠珠等对氯丁橡胶胶粘剂与聚氨酯胶粘剂两种不同体系的性能进行了研究，发现两种胶粘剂配合使用，因交联程度较高，粘附性和耐热性均有改善，适用于铝合金和棉织物的粘接。杨仕灿发现在实际生产中，为了改善胶粘剂的工艺性能，降低生产成本，可适当掺用部分通用型氯丁橡胶，如LDJ2121 氯丁橡胶或LDJ2120 氯丁橡胶等，对氯丁橡胶胶粘剂的质量没有太大的影响，在某些方面对质量有所改善，提高了胶粘剂对粘接面的湿润作用及其涂覆均匀性。唐有根等以粘接型氯丁橡胶为主体成分，采用叔丁酚醛树脂改性，以甲苯，汽油，乙酸乙酯为混合溶剂，并辅以适当添加剂制得具有优异性能的氯丁强力胶粘剂。该产品粘接强度高，抗低温性能突出，在 - 20C时不冻结，特别适合北方地区使用1此外，该产品还克服了普通产品常见的胶液分层，低温凝胶，储存期短等缺点。另外还有许多工作是直接针对 CR橡胶本身质量的改善。 Du Pont 公司推出一系列可直接溶解的粘接型 CR胶。这种胶的高温粘接性能优于传统品种，其喷涂性和刷涂性也比较好。由于不必预先素炼，该橡胶可使胶粘剂配制时间缩短4

氯丁橡胶知识

氯丁橡胶知识氯丁橡胶chloroprene rubber 氯丁二烯橡胶 -?… 氯丁橡胶，简称CR是由氯丁二烯聚合而成的一种高分子弹性体，其分子量随品种不同而异，一般在2万~100万之间，氯丁橡胶作为一种通用型特种橡胶，除具有一般橡胶的良好特性外，还具有耐候、耐燃、耐油、耐化学腐蚀等优异性能，因此在各种合成橡胶中占有特殊的地位。第一节概述一、发展简史- 1、31年美国Du Port公司开始生产。 2、最早的生产方法是采用本体聚合法，但制得的氯丁橡胶性能不好。-… 3、氯丁橡胶的乳液聚合法是现在使用较为普通的一种氯丁橡胶的生产方法，其中G型氯丁橡胶的聚合温度为40度左右，而W型的聚合温度约在10度以下。二、聚合工艺 1、氯丁二烯是无色、挥发性较大、极易聚合的化合物，沸点59.4度，相对密度为0.9583。氯丁二烯经乳液聚合制得氯丁橡胶。现将氯丁橡胶的聚合配方和操作条件举例如下：配方组分名称重量份组分名称氯丁二烯100分散剂松香3-5二荼间亚甲基硫酸钠0 7-0 9 "7“8” 硫磺0. 5-0 . 7过硫酸钾0. 2-1 . 0 氢氧化钠0. 6-0 . 8软水150 ■. , \ , — Cd Ml* ■■ ———nt + d — e |——, D-el 2、操作条件聚合温度40-42度，聚合时间2-2.5小时，聚合物转化率89-90%,胶乳相对密度1.008。 3、一般配合工艺过程如下：……… A、配制：精制氯丁二烯经干燥、冷却后，计量送入油相配制槽，按配方加入硫磺，待溶解后再加入松香，配制成油相。用软水、氢氧化钠、分散剂配制水相。同时配制引发剂过硫酸钾溶液及终止剂溶液。 B、聚合：将水相和油相在乳化槽中混合乳化后，送入聚合釜，加引发剂溶液，于40度左右进行聚合。聚合时间2-2.5小时，当胶乳相对密度达到 1.068时（转化率相当于89%）, 停止聚合。一 C、断链与终止：在胶乳中加入终止剂（含二硫化四甲基秋兰姆和防老剂D）终止聚合反应。然后将胶乳放到断链槽中，在碱性介质中断链，终点通过塑性控制（卡列尔塑性0.5-0.70 c 在终止及断链过程中，聚合物与二硫化四甲基秋兰姆作用，使分子链断裂。……一.…一…一 D、凝聚与干燥：断链后的胶乳送入凝聚槽，与氯化钠、氯化钙组成的凝聚剂作用，使橡胶呈小颗粒析出。然后再经洗涤、挤压脱水、扑粉、剪切后包装为成品。-……一——一… 第二节品种、结构与性能.…

聚氨酯胶的配方设计

聚氨酯胶的配方设计胶粘剂的设计是以获得最终使用性能为目的,对聚氨酯胶粘剂进行配方设计,要考虑到所制成的胶粘剂的施工性(可操作性)，固化条件及粘接强度，耐热性，耐化学品性，耐久性等性能要求。 1.聚氨酯分子设计——结构与性能聚氨酯由于其原料品种及组成的多样性,因而可合成各种各样性能的高分子材料，例如从其本体材料(即不含溶剂)的外观性严主讲,可得到由柔软至坚硬的弹性体，泡沫材料，聚氨酯从其本体性质(或者说其固化物)而言,基本上届弹性体性质,它的一些物理化学性质如粘接强度，机械性能，耐久性，耐低温性，耐药品性,主要取决于所生成的聚氨酯固化物的化学结构，所以,要对聚氨酯胶粘剂进行配方设计,首先要进行分子设计,即从化学结构及组成对性能的影响来认识，有关聚氨酯原料品种及化学结构与性能的关系。 2. 从原料角度对PU胶粘剂制备进行设计聚氨酯胶粘剂配方中一般用到三类原料:一类为NCO类原料(即二异氰酸酯或其改性物、多异氰酸酯),一类为oH类原料(即含羟基的低聚物多元醇、扩链剂等,广义地说,是含活性氢的化合物,故也包括多元胺、水等),另有一类为溶剂和催化剂等添加剂，从原料的角度对聚氨酯胶粘剂进行配方设计,其方法有下述两种。 (1).由上述原料直接配制最简单的聚氨酯胶粘剂配制法是0H类原料和NCO类原料(或及添加剂)简单地混合，直接使用，这种方法在聚氨酯胶粘剂配方设计中不常采用,原因是大多数低聚物多元醇分子量较低(通常聚醚Mr<6000,聚酯Mr<3000),因而所配制的胶粘剂组合物粘度小，初粘力小，有时即使添加催化剂,固化速度仍较慢,并且固化物强度低, 实用价值不大，并且未改性的TDI蒸气压较高,气味大，挥发毒性大,而MDI常温下为固态,使用不方便,只有少数几种商品化多异氰酸酯如PAPlDesmodur RDesmodur RFCoronate L等可用作异氰酸酯原料。不过,有几种情况可用上述方法配成聚氨酯胶粘剂例如 1)由高分子量聚酯(Mr5000-50000)的有机溶液与多异氰酸酯溶液(如Coronate L)组成的双组分聚氨酯胶粘剂,可用于复合层压薄膜等用途,性能较好，这是因为其主成分高分子量聚酯本身就有较高的初始粘接力,组成的胶粘剂内聚强度大; (2)由聚醚(或聚酯)或及水，多异氰酸酯，催化剂等配成的组合物,作为发泡型聚氨酯胶粘剂，粘合剂,用于保温材料等的粘接制造等,有一定的实用价值。 (2).NCO类及OH类原料预先氨酯化改性如上所述,由于大多数低聚物多元醇的分子量较低,并且TDI挥发毒性大,MDI常温下为固态,直接配成胶一般性能较差,故为了提高胶粘剂的初始粘度，缩短产生一定粘接强度所需的时间,通常把聚醚或聚酯多元醇

制鞋用胶粘剂的介绍

制鞋用胶粘剂的种类以及基本性能要求: 鞋部件很多，对胶种的要求各异，可用的胶种也很多，制鞋用胶粘剂可按不同的方式来分： 1按照被粘对象来分：粘底胶、绷帮胶、抿边胶、衬里胶、合布胶 2按照主要组成来分：橡胶型胶、接枝胶、聚氨酯胶、sbs胶、淀粉胶、其它胶、热熔胶，包括聚乙烯热熔胶等胶黏剂。 3按存在方式划分：溶液胶、乳液胶、热熔胶、热熔胶又可按外观分为胶粉、胶条、胶片等等。 4按固化方式分：常温固化胶（冷粘胶）、加热固化胶、反映固化胶等。制鞋用胶粘剂的基本性能要求：和任何其他胶粘剂一样，除了无毒无味、稳定、涂胶方便、价格低廉等要求外，不同用途的鞋用胶粘剂又有其特殊的要求。制鞋工业中用的较多，要求较高的胶粘剂主要有：粘底胶、绷帮胶、合布胶等，其中要求最高的就是粘底胶。目前：粘底胶主要为溶剂型氯丁胶和聚氨酯胶。环保水性胶成为制鞋行业胶粘剂主流据相关数据统计获知，目前我国制鞋业在生产中则有将近95%使用的都是氯丁胶粘剂溶剂型胶水，这种胶粘剂的溶剂中含有着对身体有害的“三苯”，同时也容易产生有毒气体，对环境的危害不言而喻，还会给生产者带来不适。所以，在这一方面上专家也果断一致建议鞋企要尽可能地采用市场中毒害性较低或无的水性聚氨酯鞋大底胶粘剂等来生产，这样一来不仅积极响应了政府倡导下的环保生产新理念，同时也使得制鞋员工免受有毒鞋用气体的伤害。作为具有社会责任感的企业--广东东方树脂有限公司一直致力于为各行各业提供环保健康的胶粘剂。经过精心的研发，生产出了“一哥”水性胶粘剂品牌，并获得国内许多知名鞋企的争相合作，达芙妮、乔丹体育、鸿星尔克等品牌都是“一哥”水性胶的受益客户。据了解，水性胶能够最大程度地降低VOC（有机挥发成分）的排放，从而减少对环境的污染，也避免对人体的伤害，在价格上虽然比油性胶略高，但从国家政府的策略以及企业长远的战略计划来考量，水性胶绝对是未来鞋类胶粘剂的主流用品。另一方面，“一哥”水性胶由于严格遵循国际标准研制，因此完全可以为出口鞋企所用，不必担心绿色贸易壁垒的阻碍。

氯丁橡胶

氯丁橡胶氯丁橡胶（Neoprene）。由氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合而生产的合成橡胶，被广泛应用于用于抗风化产品、粘胶鞋底、涂料和火箭燃料。 1简介氯丁橡胶（CR）英文全称:Chloroprene Rubber 分子量:88.5365 氯丁橡胶分子结构图密度：1.15-1.25（g/cm3）分子结构式：又称氯丁二烯橡胶，是氯丁二烯（即2-氯-1,3-丁二烯）为主要原料进行α-聚合生成的弹性体。它由杜邦公司的华莱士·卡罗瑟斯于1930年4月17日首先制得，杜邦于1931年11月公开宣布已经发明氯丁橡胶，并于1937年正式推向市场，使氯丁橡胶成为第一个实行工业化生产的合成橡胶品种。氯丁橡胶均以乳液聚合法生产，生产工艺流程多为单釜间歇聚合。聚合温度多控制在40～60℃，转化率则在90%左右。聚合温度、最终转化率过高或聚合过程中进入空气（氧气）均会导致产品质量下降。生产中用硫磺－秋兰姆（四烷基甲氨基硫羰二硫化物）体系调节分子量。硫磺－秋兰姆体系的主要缺点在于硫键不够稳定，这是影响贮存性的重要原因之一。若用硫醇调节分子量，则可改善此种性能。氯丁橡胶与一般合成橡胶不同，它不用硫磺硫化，而是用氧化锌、氧化镁等硫化。氯丁橡胶的品种和牌号较多，是合成橡胶中牌号最多的一个胶种。氯丁橡胶的品种和牌号可按如下几种情况划分：

①按分子量调节方式分为硫黄调节型、非硫黄调节型、混合调节型。 ②按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。 ③按结晶速度和程度大小分为快速结晶型、中等结晶型和慢结晶型。 ④按门尼粘度高低分为高门尼型、中门尼型和低门尼型。 ⑤按所用防老剂种类分为污染型和非污染型。美国杜邦(DuPont)公司Neoprene系列氯丁橡胶；日本电气化学公司Denka系列氯丁橡胶的；德国拜耳(Bayer)公司Bay pren系列氯丁橡胶；法国迪斯狄吉尔(Distugil)公司Butaehlor系列氯丁橡胶；俄罗斯Nairit系列氯丁橡胶；日本东洋曹达(Soda)公司Skyprene 系列氯丁橡胶；美国Petro-Tex化学公司Neoprere系列氯丁橡胶氯丁橡胶在压敏胶制备中单独使用得不多，一般是与天然橡胶配合使用。氯丁橡胶宜贮存于阴凉、通风、干燥的库房内，切勿重压，以防结团。贮存期1年。我国有三套氯丁橡胶生产装置，总能力5万t/a以上。这三套装置分别位于重庆长寿化工厂、山西省化工厂和青岛化工厂。 2性能外观为乳白色、米黄色或浅棕色的片状或块状物，密度1.23－1.25g/cm3，玻璃化温度?40－50°C，碎化点?35°C，软化点约80°C，230－260°C下分解。氯丁橡胶溶解度参数占δ=9.2～9.41。溶于甲苯、二甲苯、，二氯乙烷、三钒乙烯，微溶于丙酮、甲乙酮、醋酸乙酯、环己烷，不溶于正己烷、溶剂汽油，但可溶于由适当比例的良溶剂和不良溶剂及非溶剂或不良溶剂和非溶剂组成的混合溶剂，在植物油和矿物油中溶胀而不溶解。有良好的物理机械性能，耐油，耐热，耐燃，耐日光，耐臭氧，耐酸碱，耐化学试剂。缺点是耐寒性和贮存稳定性较差。具有较高的拉伸强度、伸长率和可逆的结晶性，粘接性好。耐老化、耐热。耐油、耐化学腐蚀性优异。耐候性和耐臭氧老化仅次于乙丙橡胶和丁基橡胶。耐热性与丁腈橡胶相当，分解温度230～260℃，短期可耐120～150℃，在80～100℃可长期使用，具有一定的阻燃性。耐油性仅次于丁腈橡胶。耐无机酸、碱腐蚀性良好。耐寒性稍差，电绝缘性不佳。生胶储存稳定性差，会产生“自硫”现象，门尼黏度增大，生胶变硬。国外牌号有，AD一30(美国)、A-90(日本)、320(德国)、MA40S(法国)。
