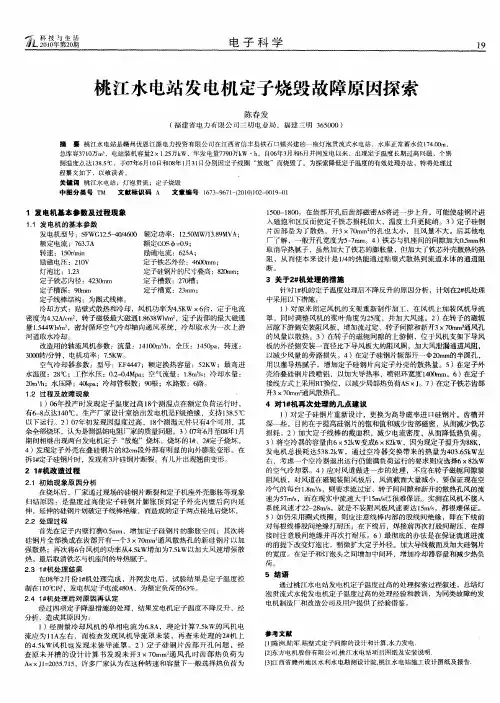

发电机定子烧坏
碰到铝壳 定子线圈有一根
铜线碰到铁芯
定子外一组烧毁严重
圈外第一圈表面漆严重烧掉烧的黑黑的，表面认为定子线圈外第一圈铝壳碰到电流到流冲击高温所烧毁定子线圈其实那只是第两次触碰到隔绝缘铝壳，看看上面定子线圈有一个根铜线碰到铁芯到铁芯绝缘体的存在也没烧过痕迹旁边明显烧的糊糊可以
想象当时这里温度有多
高呀隔离绝缘纸烧糊
未隔离好，定子线圈眼看似乎碰到铁芯
绝缘纸未贴合好 根据上面前提资
料明确下 排查定子
线圈和铁芯触碰故障根据查看出乎意
料绝缘体未把定子线
圈隔离定子线圈有一
根明显和铁芯只差那
么一点就触碰 绝缘
体本身要把定子线圈
和铁芯隔离 两个家
伙是水火不容碰到一
起可想而知后果严重
性 比如碰在一起第
一时间烧毁线圈 整
个发电机冒烟拖累皮
带 皮带断裂 发电机
严重烧毁
汽车用发电机的工作原理简述
汽车用发电机的工作原理简述 1、转子 转子的功用是发作磁常转子由爪极、励磁绕组、滑环、转子轴等组成 转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两 个相互绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并发作轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，然后构成六对相互交错的磁极。当转子转变时，就构成了旋转的磁常如下图所示： 2、定子 定子又称为电枢。定子的功用是发作交流电。当激磁电流作用于转子绕组，转子轴在发起机正时齿轮的股动下转变，在定子绕组中发作感应电动势。 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。定子绕组有三相，三相绕组选用星形接法或三角形接法，都能发作三相交流电。三相绕组的有必要按一定需要绕制,才干使之获得频率相同、幅值相等、相位互差120°的三相电动势。 每个线圈的两个有用边之间的间隔应和一个磁极占有的空间间隔相等。 每相绕组相邻线圈始边之间的间隔应和一对磁极占有的间隔相等或成倍数。 三相绕组的始边应相互间隔2π+120o电角度 定子三相绕组的接法有两种 星形接法的特点是线电流等于相电流，且三相 的一端联接在一起。中性点电压的瞬时值是一个 三次谐波电压，中性点电压的平均值为发电机输出 电压的一半，带有中性点接线柱的发电 机可用中性点电压来控制各种用途的继电器。 三角形接法的特点是线电流等于相电流，且三相联接成一个闭环，无中性点。如图所示： 定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部
转变时，致使定子绕组中磁通的改动，定子绕组中就发作交变的感应电动势。定子由定子铁心和定子绕组组成。定子铁心由内圈带槽、相互绝缘的硅钢片叠成。定子绕组有三组线圈，3相绕组相相互隔120度对称的嵌放在定子铁心的槽中。三相绕组的联接有星形接法和三角形接法两种，都能发作三相交流电。 3、整流桥 整流桥的功用是将定子绕组的三相交流电变为直流电输出。整流器由整流板、整流二极管和激磁二极管组成。二极管只允许电流单向通过，所以将其接入交流电路时它能使电路中的电流只按单向活动，即所谓“整流”。整流二极管一种具有单向导电性的半导体器件,能将交流电能转变为直流电能。将交流电源整流成为直流电流的二极管叫作整流二极管，整流二极管分为正极管和负极管两种，分别压装在相互绝缘的两块板上组成的。正二极管的中心引线为二极管正极，外壳为负极。正二极管的外壳压装或焊装在元件板上，一起组成发电机的正极，由一个与后端盖绝缘的元件板固定螺栓通至机壳外，成为发电机的B+输出钉。 4、端盖及电刷组件 端盖一般分两部分，起支撑转子、定子、整流器和电刷组件的作用。端盖一般用铝合金铸造，一是可有用的防止漏磁，二是铝合金散热功用好。电刷端盖上装有电刷组件。不带调节器的电刷组件由电刷、电刷架和电刷弹簧组成，带调节器的电刷组件由电刷、电刷架、电刷弹簧及调节器组成。电刷的作用是将电源通过滑环引入励磁绕组。两个电刷分别装在电刷架的孔内，凭仗弹簧压力与滑环坚持接触。电刷和滑环的接触应出色，不然会因为磁场电流过小，致使发电机发电缺少。 电压调节器是把发电机输出电压控制在规矩范围内的设备，其功用是在发电机转速改动时，主动控制发电机电压坚持安稳，使其不因发电机转速高时电压过高烧坏用电器和致使蓄电池过充电；也不会因发电机转速低而电压缺少致使用电器作业反常。 皮带轮及电扇 交流发电机的前端装有皮带轮和电扇，由发起机通过传动带驱动发电机的转子轴和电扇一起旋转。发电机作业时，定子绕组和励磁绕组中都会有热量发作，温度过高会烧坏导线的绝缘致使发电机不能正常作业，所以为发电机散热是有必
发电机定子铁芯损耗试验方案
发电机定子铁芯损耗试验 施工方案 批准： 初审： 编制： 设备管理部 2015年01月14日
发电机定子铁芯损耗 试验方案 一、施工项目简介 我厂发电机为哈尔滨电机厂生产的QFSN-600-2YHG型汽轮发电机，发电机采用内部氢气循环，定子绕组水内冷，定子铁芯及端部结构件氢气表面冷却，转子绕组氢气内冷的冷却方式。 为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行，必须进行铁芯损耗试验。 二、施工方案 1、施工准备 1.1物资准备 1.2人员准备 哈尔滨电机厂现场服务人员负责密封垫更换工作，设备管理部电气专业人员配合。 1.3机械设备准备 根据现场实际情况，准备扳手、螺丝刀、热成像仪等。 2、施工方案 2.1试验原理 在发电机定子铁芯上缠绕励磁绕组，绕组中通入一定的工频电流，使之在铁芯内部产生接近饱和状态的交变磁通，通常取励磁磁感应强度为1～1.4 T，铁芯在交变磁通中产生涡流和磁滞损耗，铁芯发热，温度很快升高。同时，使铁芯中片间绝缘受损或劣化部分产生较大的局部涡流，温度急剧上升，从而找出过热点。试验中用红外线测温仪测出定子铁芯、上下齿压板及定子机座的温度，计算出温升和温差；用红外线热成像仪扫描查找定子铁芯局部过热点及辅助测温；在铁芯上缠绕测量绕组，测出铁芯中不同时刻的磁感应强度，并根据测得的励磁电流、电压计算出铁芯的有功损耗。把测量、计算结
果与设计要求相比较，来判断定子铁芯的制造、安装整体质量。 2.2试验接线图 W1:励磁绕组 W2:测量绕组 A：测量绕组电流表 W：测量绕组功率表 V2：测量绕组电压表 2.3试验标准 2.3.1《电力设备预防性试验规程》（DL/T 596-1996），励磁磁通密度为1.4T（特斯拉）下持续时间为45min,齿的最高温升不得超过25℃,齿的最大温差不大于15℃,单位铁损不得超过该型号硅钢片的允许值(一般在1T时为2.5W/kg). 2.3.2《电力设备交接和预防性试验规程》（大唐集团公司Q/CDT 107 001－2005），磁密在1T下齿的最高温升不大于25℃，齿的最大温差不大于15℃，单位损耗不大于1.3倍参考值。在磁密为1T下的持续试验时间为90min，在磁密为1.4T下的持续时间为
利用三次谐波电压构成的100%发电机定子接地保护
利用三次谐波电压构成的100%发电机定子接地保护的工作原理？ 由于发电机气隙磁通密度的非正旋分布和铁芯饱和的影响，其定子中的感应电动势除基波外，还含有三、五、七次等高次谐波。因为三次谐波具有零序分量的性质，在线电动势中它们虽然不存在，但在相电动势中亦然存在，设以E3表示之。 为便于分析，假定： （1）把发电机每相绕组对地电容CG分成相等的两部分，每部CG/2分等效地分别集中在发电机的中性点N和机端S。 （2）将发电机端部引出线、升压变压器、厂用变压器以及电压互感器等设备的每相对地电容CS 也等效的集中放在机端。 根据理论分析，在上述加设条件下，可得出下列结论： （1）当发电机中性点绝缘时，发电机在正常运行情况下，机端S和中性点N处三次谐波电压之比为 US3/UN3=CG/(CG+2CS)＜1 （2）当发电机中性点经消弧线圈接地时，若基波电容电流被完全补偿，发电机在正常运行情况下，机端S和中性点N处三次谐波电压之比为 US3/UN3=(7CG-2CS)/9(CG+2CS)＜1 （3）不论发电机中性点是否接有消弧线圈，当在距发电机中性点α（中性点到故障点的匝数占每相分支总匝数的百分比）处发生定子绕组金属性单相接地时，中性点N和机端S处的三次处的三次谐波电压恒为 UN3=αE3 US3=(1-α)E3 如图所示： 从上图中可以看出，UN3=f(α)、US3=f(α)皆为线性关系，它们相交于α＝0.5处；当发电机中性点接地时，α＝0，UN3=0，US3=E3； 当机端接地时，α=1,UN3=E3，US3=0； 当α＜O.5时，恒有US3＞UN3； 当α＞O.5时，恒有 UN3＞US3。 综上所述，用US3作为动作量，UN3作为制动量构成发电机定子绕组单相接地保护，且当US3＞
发电机保护现象、处理
发电机保护1对于发电机可能发生的故障和不正常工作状态,应根据发电机的容量有选择地装设以下保护。 (1)纵联差动保护:为定子绕组及其引出线的相间短路保护。 (2)横联差动保护:为定子绕组一相匝间短路保护。只有当一相定子绕组有两个及以上并联分支而构成两个或三个中性点引出端时,才装设该种保护。 (3)单相接地保护:为发电机定子绕组的单相接地保护。 (4)励磁回路接地保护:为励磁回路的接地故障保护。 (5)低励、失磁保护:为防止大型发电机低励(励磁电流低于静稳极限所对应的励磁电流)或失去励磁(励磁电流为零)后,从系统中吸收大量无功功率而对系统产生不利影响,100MW及以上容量的发电机都装设这种保护。 (6)过负荷保护:发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。 (7)定子绕组过电流保护:当发电机纵差保护范围外发生短路,而短路元件的保护或断路器拒绝动作,这种保护作为外部短路的后备,也兼作纵差保护的后备保护。 (8)定子绕组过电压保护:用于防止突然甩去全部负荷后引起定子绕组过电压,水轮发电机和大型汽轮发电机都装设过电压保护,中小型汽轮发电机通常不装设过电压保护。 (9)负序电流保护:电力系统发生不对称短路或者三相负荷不对称(如电气机车、电弧炉等单相负荷的比重太大)时,会使转子端部、护环内表面等电流密度很大的部位过热,造成转子的局部灼伤,因此应装设负序电流保护。 (10)失步保护:反应大型发电机与系统振荡过程的失步保护。 (11)逆功率保护:当汽轮机主汽门误关闭,或机炉保护动作关闭主汽门而发电机出口断路器未跳闸时,从电力系统吸收有功功率而造成汽轮机事故,故大型机组要装设用逆功率继电器构成的逆功率保护,用于保护汽轮机。 发电机保护简介 1、发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。静稳阻抗判据在失磁后静稳边界时动作。
