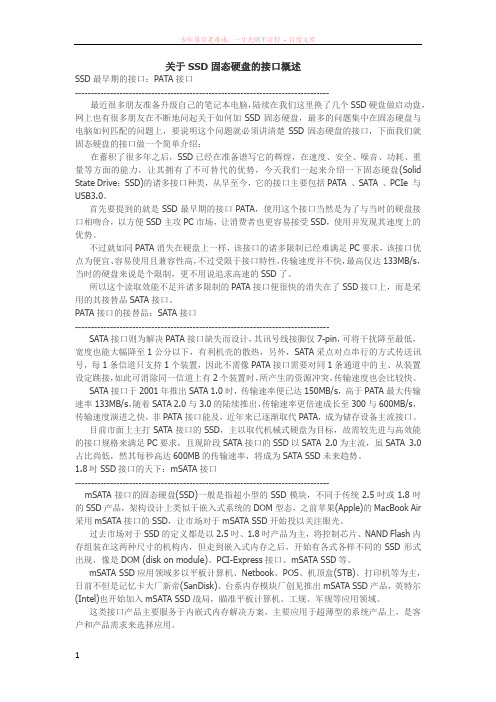

关于SSD固态硬盘的接口概述
关于SSD固态硬盘的接口概述
SSD最早期的接口：PATA接口
--------------------------------------------------------------------------------
最近很多朋友准备升级自己的笔记本电脑，陆续在我们这里换了几个SSD硬盘做启动盘，网上也有很多朋友在不断地问起关于如何加SSD固态硬盘，最多的问题集中在固态硬盘与电脑如何匹配的问题上，要说明这个问题就必须讲清楚SSD固态硬盘的接口，下面我们就固态硬盘的接口做一个简单介绍：
在蓄积了很多年之后，SSD已经在准备谱写它的辉煌，在速度、安全、噪音、功耗、重量等方面的能力，让其拥有了不可替代的优势，今天我们一起来介绍一下固态硬盘(Solid State Drive；SSD)的诸多接口种类，从早至今，它的接口主要包括PATA 、SATA 、PCIe 与USB3.0。
首先要提到的就是SSD最早期的接口PATA，使用这个接口当然是为了与当时的硬盘接口相吻合，以方便SSD主攻PC市场，让消费者也更容易接受SSD，使用并发现其速度上的优势。
不过就如同PATA消失在硬盘上一样，该接口的诸多限制已经难满足PC要求，该接口优点为便宜、容易使用且兼容性高，不过受限于接口特性，传输速度并不快，最高仅达133MB/s，当时的硬盘来说是个限制，更不用说追求高速的SSD了。
所以这个读取效能不足并诸多限制的PATA接口便很快的消失在了SSD接口上，而是采用的其接替品SATA接口。
PATA接口的接替品：SATA接口
--------------------------------------------------------------------------------
SATA接口则为解决PATA接口缺失而设计，其讯号线接脚仅7-pin，可将干扰降至最低，宽度也能大幅降至1公分以下，有利机壳的散热，另外，SATA采点对点串行的方式传送讯号，每1条信道只支持1个装置，因此不需像PATA接口需要对同1条通道中的主、从装置设定跳接，如此可消除同一信道上有2个装置时，所产生的资源冲突，传输速度也会比较快。
SATA接口于2001年推出SATA 1.0时，传输速率便已达150MB/s，高于PATA最大传输速率133MB/s，随着SATA 2.0与3.0的陆续推出，传输速率更倍速成长至300与600MB/s，
传输速度演进之快，非PATA接口能及，近年来已逐渐取代PATA，成为储存设备主流接口。
目前市面上主打SATA接口的SSD，主以取代机械式硬盘为目标，故需较先进与高效能的接口规格来满足PC要求，且现阶段SATA接口的SSD以SATA 2.0为主流，虽SATA 3.0占比尚低，然其每秒高达600MB的传输速率，将成为SATA SSD未来趋势。
1.8吋SSD接口的天下：mSATA接口
--------------------------------------------------------------------------------
mSATA接口的固态硬盘(SSD)一般是指超小型的SSD模块，不同于传统2.5吋或1.8吋的SSD产品，架构设计上类似于嵌入式系统的DOM型态，之前苹果(Apple)的MacBook Air
采用mSATA接口的SSD，让市场对于mSATA SSD开始投以关注眼光。
过去市场对于SSD的定义都是以2.5吋、1.8吋产品为主，将控制芯片、NAND Flash内存组装在这两种尺寸的机构内，但走到嵌入式内存之后，开始有各式各样不同的SSD形式出现，像是DOM (disk on module)、PCI-Express接口、mSATA SSD等。
mSATA SSD应用领域多以平板计算机、Netbook、POS、机顶盒(STB)、打印机等为主，日前不但是记忆卡大厂新帝(SanDisk)、台系内存模块厂创见推出mSATA SSD产品，英特尔(Intel)也开始加入mSATA SSD战局，瞄准平板计算机、工规、军规等应用领域。
这类接口产品主要服务于内嵌式内存解决方案，主要应用于超薄型的系统产品上，是客户和产品需求来选择应用。
USB2.0的最初替代品：eSATA接口
--------------------------------------------------------------------------------
eSATA就是外置式SATA II规范，是业界标准接口Serial ATA(SATA)的延伸，是用来连接外部而不是内部SATA设备。简单的说就是通过eSATA技术，让外部I/O接口使用SATA II 功能，拥有eSATA接口，你可以轻松地将SATA II硬盘插到eSATA接口，而不用打开机箱更换SATA II硬盘。
eSATA是SATA的外接式接口，但是配备更耐用的缆线和连接器。eSATA可以达到如同SATA般的传输速度，例如SATA 1.5Gb/s或SATA 3Gb/s。eSATA 3Gb/s速度同样向下兼容于1.5Gb/s，与目前台式硬盘的情况相同。由于硬盘内部的数据持续传输率已高达75MB/sec，因此USB和1394的接口速率成为外接硬盘的瓶颈。同时eSATA外设还可以在主机内部的系统崩溃后作为启动盘引导，直接将系统恢复，进一步增大其备份功能的附加值。
一般采用eSATA接口的SSD都类似U盘使用，所以此类产品一般都会多加一个MINI USB 接口，mini USB除了第4针外，其他接口功能皆与标准USB相同。第4针成为ID，在mini-A 上连接到第5针，在mini-B可以悬空亦可连接到第5针。这种eSATA/USB SSD固态硬盘,采用四信道技术，以确保产品不管是在eSATA 或USB的接口下，皆能够达到较好的传输速度，同时支持即插即用的热插入功能，让用户在数据传输与携带链接上更加简便。
未来的主流接口：SATA3接口
--------------------------------------------------------------------------------
在SSD推出之后，就凭借着相比传统机械硬盘高上许多的速度成为了众多发烧玩家的最爱，并且随着技术的不断进步，如今一些高端的SSD产品也已经能够达到SATA2.0接口的极限值。随着英特尔最新系列主板的上市，SATA3.0接口也即将成为硬盘接口的标准配备。
SATA3是串行ATA国际组织(SATA-IO)在2009年5月份发布的新版规范，主要是传输速度翻番达到6Gbps，同时向下兼容旧版规范“SATARevision2.6”(也就是现在俗称的SATA3Gbps)，接口、数据线都没有变动。
SATA3.0接口技术标准是2007上半年英特尔公司提出的，由英特尔公司的存储产品架构设计部技术总监Knut Grimsrud负责，Knut Grimsrud表示，SATA3.0的传输速率将达到6Gbps，将在SATA2.0的基础上增加1倍。
SSD提升速度的一代：PCIe接口
--------------------------------------------------------------------------------
接下来就要说到PCIe与USB接口了，这两个接口分别代表内嵌与外接SSD需求，除PATA与SATA接口较为消费者所知，PCIe与USB亦为SSD业者较常采用的接口，其中PCIe 接口主要用于内嵌式应用，目前市场上使用这类接口的SSD众多。
SSD将原有机械盘的机械设备转变为纯电子设备，使得存储设备的读写速度大幅上升。但在性能提升的过程中固态硬盘再次受到物理尺寸和数据接口的限制，使得性能和容量再次受到限制，于是更大带宽的PCIE接口出现在SSD上，使得性能和容量取得进一步提升，充分发挥固态硬盘潜能。
SSD固态硬盘性能远远超过普通机械硬盘，为了逐步取代机械硬盘，绝大多数SSD沿用了已有的机械硬盘的尺寸和接口协议。由于构造原因，机械盘物理尺寸几乎就只有1.8寸 2.5寸和 3.5寸几种规格，这就给固态硬盘的尺寸设计带来了极大的局限，这又带来存储芯片数量的限制致使固态硬盘最大容量偏小，市面上绝大部分厂家提供的固态硬盘最大容量仅区区256G。同时，现有的硬盘SATA接口也在制约固态硬盘发展，这就好像一台装有涡轮引擎的超级跑车只能在限速80码的高速公路上“奔驰”。
PCIe接口规格由PCI-SIG (PCI Special Interest Group)于2002年中期所制定，如今市面上大多数主板皆提供PCIe插糟，随着版本的推陈出新，PCIe接口可提供的传输速度也愈
快，以最基本的x1规格为例，PCIe 2.0的传输速率由PCIe 1.0时的单向250MB/s提升到500MB/s，PCI 3.0更可提升至750MB/s，若以高阶显示适配器所采的×16规格来看，PCIe 2.0可达单向8GB/s、PCIe 3.0可达单向12GB/s的传输速率，十分惊人。也可透过Express Card 来满足PC的外接需求
最常见的外置接口设备：USB接口
--------------------------------------------------------------------------------
至于USB (Universal Serial Bus)为目前最常见的PC与其外围设备标准，几乎所有的PC 产品皆配备1~2个USB端口(Port)，其最受人称道的优点在于其即插即用与可热插入的特性，虽USB接口也有其限制，例如热插入达一定次数后容易造成系统当机，且连接的外围设备愈多，传输速率与效能也将打折扣，不过因具成本优势，故许多IT与CE产品皆配备USB接口。
目前USB接口以USB 2.0为主流，最大传输速率可达480Mbps ，不过这类接口马上就要被最新的USB3.0接口所取代，这种接口也被认为是SuperSpeed USB ，也就是高速USB 接口。
所以说，对于已高速著称的SSD，采用USB3.0接口未来是可行方案，USB 3.0宣称可提供最高4.8Gbps (换算后为600MB/s)的传输速率，为USB 2.0 High Speed规格的10倍，可有效提升NAND Flash相关应用的传输速度，例如高速随身碟、记忆卡与SSD等，由于SSD未来亦可能有外接式需求，所以USB接口SSD仍是有其发展空间。
