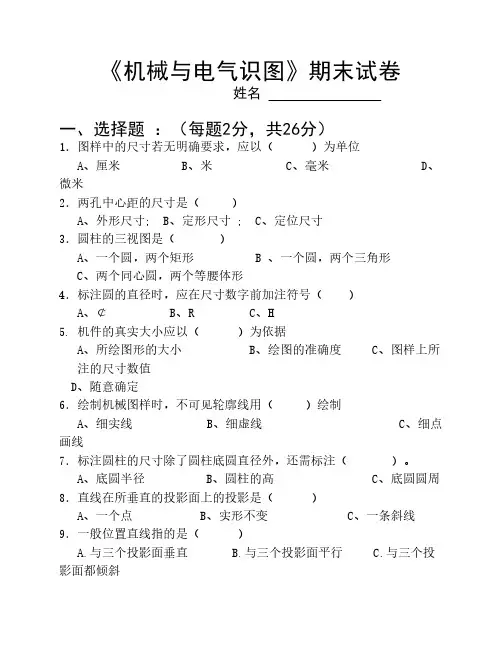

《机械与电气识图》期末试卷

姓名

一、选择题 :(每题2分,共26分)

1.图样中的尺寸若无明确要求,应以( )为单位

A、厘米

B、米

C、毫米

D、微米

2.两孔中心距的尺寸是( )

A、外形尺寸;

B、定形尺寸 ;

C、定位尺寸

3.圆柱的三视图是( )

A、一个圆,两个矩形 B 、一个圆,两个三角形

C、两个同心圆,两个等腰体形

4.标注圆的直径时,应在尺寸数字前加注符号( )

A、¢

B、R

C、H

5. 机件的真实大小应以( )为依据

A、所绘图形的大小

B、绘图的准确度

C、图样上所

注的尺寸数值

D、随意确定

6.绘制机械图样时,不可见轮廓线用( )绘制

A、细实线

B、细虚线

C、细点画线

7.标注圆柱的尺寸除了圆柱底圆直径外,还需标注( )。

A、底圆半径

B、圆柱的高

C、底圆圆周8.直线在所垂直的投影面上的投影是( )

A、一个点

B、实形不变

C、一条斜线9.一般位置直线指的是( )

A.与三个投影面垂直

B.与三个投影面平行

C.与三个投影面都倾斜

10. 角度尺寸的尺寸数字一律( ).

A、水平书写

B、垂直书写

C、倾斜书写

11.电气图中为避免线条太多,保持图而清晰,对于多条去向相同的连接线常采用( )表示

A、单线

B、多线

C、中断线

12、在绘图电路图时,用( )代表实物,用实线表示电性能连接的

简图。

A、项目代号

B、图形符号

C、单、双字母

13、( )是电气图的主要表达内容。

A、简图

B、元件和连接线

C、图形符号和项目代号

二、填空题:(每空1分,共34分)

1. 每一个尺寸都由 、 和 三个要

素组成。

2.三视图的投影规律是指 、

和 。

3. 确定长方体形状的尺寸称为 尺寸。

4. 在绘制图样时采用放大比例或缩小比例,例,

1:2为 比例,2:1为 比例,1:1

为 比例。

5.电气图是对电气技术领域中各种图的总称,主要用来表达电气系统、装置或设备的 、用途、

、装接和使用等信息。

6.电气符号是对构成电气图的 、 、 等基本要素的总称。

7.图形符号的最常用的表现形式有三种: 、

和 。

8.表示电气设备或元件种类的字母代码称为 ,如二极管图形符号旁标注字母 。

电气元件和设备的可动部分,如触点,应表示在 的状态或位置。

10.电气图的种类常用的有 、 、

二进制逻辑功能图、 、接线图、电气位

置图等基本电气图。

11. 是一种反映电气装置或设备连接关系的简图。它有三种基本形式: 图,

图和 图。

12.用以提供印制导线、印制元件的绝缘基板称为 ,简称印制板,英文符号 。

13.在印制板上,表示 的印制导线和连接

盘占有较大的面积,而且电源的一极一般布置在印

制板的周围 。

三、画出下列基本几何体的三视图(每题5分,共

10分)

(1)、长方体 (2)、圆柱

四、根据三视图画出立体图。(共10分)

五、简述画电路图的画图步骤,并画出稳压电源的电路图(20分)

机械与电气识图答案.doc

机械与电气识图答案 【篇一:机械与电气识图a】 《机械与电气识图》“教考分离”理论知识试卷 a 线 姓名 一、名词解释(3*3 ’=9)’1、平行投影法2、视图订二、填空题(将正确答案填入题内括号中,16*1’=16)’4、图样的比例无论放 大或缩小,图样的尺寸应该按零件的()标注。 5、三视图之间的投影规律是:俯、左视图( )。6、半剖视图适用于(),其剖视图与外形视图的分界线为点 划线。 7、标题栏应位于图纸的()。装8、绘图时应尽量采用()比例。 9、按正投影原理画出的图形叫()。10、主视图所在的投影面称 为()。 11、外螺纹的规定画法是:大径用()表示。12、在剖视图中, 内螺纹的大径用()表示。 13、销用作零件间的()。 14、齿轮轮齿部分的规定画法是:齿顶圆用()绘制。15、弹簧 可用于()等作用。16、()螺纹用于传动。 17、移出断面图画在()。 18、重合断面图轮廓线用()绘制。 19、按剖切范围的大小来分,剖视图可分为()、半剖 三、单项选择(选择一个正确答案,将相应字母填入题内的 括号中,10*1 ’=10)’ 20、细点划线不能应用在()。 a. 缩小比例 b. 原值比例 c. 放大比例23、正投影面用字母()表 示。a. h b. v c. w 24 、主视图与左视图() a、长对正 b、高平齐 c、宽相等 d、长相等 25、将机件的某一部分向基本投影面投影所得的视图称为()。 a.局部视图 b.向视图 c.斜视图 26、在半剖视图中,剖视图部分与视图部分的分界线为:() a.、 细点画线 b 粗实线、 c 、双点画线27、物体上互相平行的线段,轴测 投影()a、平行b、垂直 c 、无法确定 28 )。

机械识图试题库及答案

-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 《机械识图》 一、填空题: 1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。(难度:A ) 2.物体向基本投影面投射所得的视图称为 基本视图 。(难度:A ) 3.按正投影法分别向六个基本投影面投影,可得到主视图、俯视图、左视图、右视图、仰视图、 后视图六个基本视图。(难度:A ) 4.主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽 度相等。(难度:A ) 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。(难度:A ) 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图,必要时,允许将斜视图旋 转配置。(难度:A ) 7.画剖视图时,不要漏画剖切面后面的 可见轮廓线 。(难度:A ) 8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。(难度:A ) 9.为了在剖视图中容易分辨出机件部的实心部分和空心部分,在剖切面剖到的实心处应画剖面符 号,而孔等空心处不画,剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。(难度:A ) 10.按物体被剖切围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。(难度:A ) 11.将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。(难度:A ) 12.用两个相交的剖切面剖开机件绘图时,应先 旋转 后 投影 。(难度:A ) 13. 半剖视图中,半个视图与半个剖视图的分界线用 细点划线 。(难度:A ) 14. 假想用剖切面剖开机件,将处在观察者与 剖切面之间的部分移去,而将 其余部分 向投 影面投影所得到的图形称为剖视图。(难度:A ) 15.需要保留部分外形又要表达形的不对称机件,采用局部剖视图。(难度:A ) 16. 移出断面图是画在视图 之外 的断面图,移出断面图的轮廓线用 粗实 线绘制。(难 度:A ) 17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。(难度:A ) 18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。(难 度:A ) 19. 局部视图是将机件的 局部形 向基本投影面投影所得的视图。(难度:A ) 20. 重合断面图是画在视图 之 的断面图,重合断面图的轮廓线用 细实线 线画出。(难度:A ) 21. 六个基本视图中,仰视图与俯视图同样反映物体长、宽方向的尺寸;右视图 与左视图同样 反映物体高、宽方向的尺寸;后视图 与主视图同样反映物体长、高方向的尺寸。(难度:A ) 22. 局部剖视图中,视图与剖视图的分界线用 波浪线 线,也可以用 双折线 线。(难度:A ) 23. 机件的部形状已经在半剖视图中表达清楚,在另一半表达外形的视图中不必再画出 细虚线 。(难度:A ) 24. 剖视图标注的三要素是 剖切符号、 剖切线、 字母。(难度:A ) 25. 剖视图只是假想地剖开机件,用以表达机件 部 形状的一种方法,实际机件是完整的, 因此除剖视图外的其它图形,都按 完整的形状画出。(难度:A ) 26. 机件上的某些细小结构在视图中表达不清晰,或不便于标注尺寸时,采用 局部放大 图。 27. 局部放大图的比例数值是放大图与实际物体的比例,而不是对 原图的比例。(难度:A ) 28. 对于机件的肋、轮辐及薄壁等,如按纵向剖切,这些结构都不画 剖面符号 ,而用 粗实线 将它与其邻接部分分开。(难度:A ) 29.根据断面图在图中配置的图中,可分为移出断面和重合断面。(难度:A ) 30.画在视图之外的断面图称为移出断面,画在视图之的断面图称为重合断面。(难度:A ) 31.螺纹按用途可分为四类,其中用来连接零件的螺纹为 连接 螺纹;用来传递动力和运 动的螺纹为 传动 螺纹。(难度:A ) 32. 以剖视图表示、外螺纹连接时,其旋合部分应按 外螺纹 的画法绘制。(难度:A ) 33. 左旋螺纹要注写 LH ,右旋螺纹不注。(难度:A ) 34.不通螺孔圆锥面尖端的锥顶角一般画成 120 度。(难度:A ) 35.螺纹相邻两牙在 中径 线上对应两点间的轴向距离称为螺距。(难度:A ) 36.啮合的圆柱齿轮的剖视图中,当剖切平面通过两啮合齿轮轴线时,在啮合区,将一个齿轮的 轮齿用粗实线绘制,另一个齿轮的轮齿被遮挡的部分用 虚线 线绘制。(难度:A ) 37. 模数 是设计、制造齿轮的重要参数。(难度:A ) 38.螺栓连接时,被连接零件的孔径必须 大于 螺栓大径。(难度:A ) 39.普通螺纹的螺距有粗牙和细牙两种, 粗牙 螺距不标注。(难度:A )

电气识图全套试题及答案

《电气识图》 一、判断题 1.图纸是表示信息的一种技术文件,必须有一定的格式和共同遵守的规定。 (√) 2.A1号电气平面图的幅面尺寸为420×594。 (×) 3.标题栏(又名图标)的格式,在我国有统一的格式。 (×) 4.在电气平面图中点划线 可表示为信号线或控制线。 (√) 5.弱电平面图中—H 2—表示二根电话线。 (×) 6.在电气平面图中O ?O ?O ++++是表示接地装置。 (×) 7.建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。 (×) 8.室内开关的安装高度一般选用绝对标高表示。 (×) 9.图形符号的方位可根据图面布置的需要旋转或成鏡像放置。 (√) 10.GB7159中基本文字符号不得超过三个字母。 (×) 11.建筑电气工程图是用投影法绘制的图。 (×) 12.电气系统图表示了电气元件的连接关系和接线方式。 (×) 13.电气工程图是表示信息的一种技术文件,各设计院都有自己的格式和规定。 (×) 14.电气设备器件的种类代号可由字母和数字组成,其字母是选用26个拉丁字母。(×) 15.电气工程图的幅面尺寸分六类,为A0~A5。 (×) 16.辅助文字符号不能超过三个字母,其中I 、O 、J 不用。 (×) 17.电气平面图是采用位置布局法来绘制的。 (√) 18.电气系统图即能用功能布局法绘制,又可用位置布局法绘出。 (√) 19.电气平面图中电气设备和线路都是按比例绘出的。 (×) 20.TN -S 系统中工作零线和保护零线共用一根导线。 (×) 21.SCB -1250-10/0.4表示三相干式电力变压器器,1250KV A ,一次绕组电压为 10KV ,二次绕组电压为0.4KV 。 (√) 22.对一次设备进行监视,测量,保护与控制的设备称为二次设备。 (√) 23.TMY-4(100×10)表示为硬铜母线,4根,宽为100mm ,厚度为10mm 。 (√) 24.开关柜的屏背面接线图一般都采用相对编号法绘制。 (√) 25.RVVP -3×1.5表示塑料绝缘,护套、屏蔽铜芯软线,3根1.5mm 2。 (×)

机械识图基础知识考试试题及答案

机械识图基础知识考试试题 姓名:得分: 一、填空题 (共50分,每空1分) 1、机械制图的图纸幅面有A0、A1、A 2、A 3、A4五种格式。5 2、图纸中图框格式的标题栏一般位于图纸的右下角。1 3、根据投射中心到投影面的距离,投影分为中心投影法和平行投影法;平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。5 4、由立体图找出对应的三视图。6 5、对照立体图,将对应的左视图和俯视图图号填入表中。8 6、视图为机件向投影面投影所得的图形,主要用来表达机件的外部结构形状,视图分为:基本视图、向视图、局部视图和斜视图四种。 4 5 1 2 4 6 3 7 6 12 9 8 4 5 11

7、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。4 8、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为局部放大图。1 9、断面图可分为移出断面和重合断面两种。2 10、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。1 11、气化CO2压缩机分为垂直剖分式和水平剖分式,其型号分别为2MCL527和2BCL305,其中前者为7级压缩,后者为5级压缩。6 12、压缩机的密封中,叶轮口环处的密封为(口圈密封(口环密封)),两级之间的密封为(级间密封),平衡盘的密封为(平衡盘密封),轴端两侧的密封为(轴端密封),密封的作用是防止气体在(级间倒流)及(向外泄漏)。6 13、组合体尺寸的基本要求是正确、完整、清晰、合理。2 二、不定项选择题(共10分每题1分) 1、图样中的尺寸大小均以( D )为单位,在尺寸数字后面不必写出单位名称。 A、km B、dm C、cm D、mm 2、尺寸线、尺寸界线用( B )绘制。 A、粗实线 B、细实线 C、点划线 D、虚线 3、国家标准规定了各种尺寸的标注方法,直径尺寸的标注必须在尺寸数字前加注直径符号( C )。 A、D B、d C、Ф D、L 4、投影面体系中,正立在观察者正前方的投影面称为( C )。 A、水平投影面 B、侧立投影面 C、正立投影面 5、由右图中的已知尺寸和其锥度可知X应为( C )。 A、10 B、8 C、Ф 10 D、Ф 8 6、已知右图中的尺寸,若要标出它的斜度,则X应写成 ( B )。 A、∠1:4 B、 1:4 C、∠ 1:2 D、 1:2 7、右图中的直线AB是( B )。

电工,入门基础,电气识图详解,电工识图全套汇编

,. 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制 开关 SA 位 置 开 关 常开触 头 SQ 手动开关 一般符号 SA 常闭触 头 SQ 三极控制 开关 QS 复合触 头 SQ 三极隔离 开关 QS 按 钮 常开按 钮 SB 三极负荷 开关 QS 常闭按 钮 SB 组合旋钮 开关 QS 复合按 钮 SB 低压断路 器 QF 急停按 钮 SB 控制器或 操作开关 SA 钥匙操 作式按 钮 SB 接触器线圈操作 器件 KM 热 继 电 器 热元件FR 常开主触 头 KM 常闭触 头 FR 常开辅助 触头 KM 中 间 继 电 器 线圈KA 常闭辅助 触头 KM 常开触 头 KA 时间继电器 通电延时 (缓吸)线 圈 KT 常闭触 头 KA 断电延时 (缓放)线 圈 KT 电 流 继 过电流 线圈 KA 电工入门识图

瞬时闭合 的常开触 头KT 电 器 欠电流 线圈 KA 瞬时断开 的常闭触 头KT 常开触 头 KA 延时闭合 的常开触 头KT 常闭触 头 KA 延时断开 的常闭触 头 KT 电 压 继 电 器过电压 线圈 KV 延时闭合 的常闭触 头KT 欠电压 线圈 KV 延时断开 的常开触 头KT 常开触 头 KV 电磁操作器电磁铁的 一般符号 YA 常闭触 头 KV 电磁吸盘YH 电 动 机 三相笼 型异步 电动机 M 电磁离合 器 YC 三相绕 线转子 异步电 动机 M 电磁制动 器 YB 他励直 流电动 机 M 电磁阀YV 并励直 流电动 机 M 非电量控制的继电器速度继电 器常开触 头 KS 串励直 流电动 机 M 压力继电 器常开触 头 KP 熔 断 器 熔断器FU 发 电机发电机G 变 压 器 单相变 压器 TC

发电厂电气部分期末考试题(含参考答案)

《发电厂电气部分》期末考试试卷及答案 一、填空题(每题2分,共20分) 1.依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。 2.火力发电厂的能量转换过程是:燃料的化学能->热能 ->机械能->电能。 3.目前世界上使用最多的是核电厂是(轻水堆)核电厂,即(压水堆)核电厂和(沸水堆)核电 4. 8. 9. 10. 1 C.双母线接线 D.单母线分段接线 2双母线接线采用双母线同时运行时,具有单母线分段接线特点(D)。 A.因此,双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性 C.并且两者的设备数量一样 D.但双母线接线具有更大的运行灵活性 3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为(D)的 机组,其高压厂用电电压可采用3KV。

A.100MW及以下 B.100~300MW C.25MW以下 D.60MW及以下 4输电线路送电的正确操作顺序为(C) A.先合母线隔离开关,再合断路器,最后合线路隔离开关 B.先合断路器,再合母线隔离开关,最后合线路隔离开关 C.先合母线隔离开关,再合线路隔离开关,最后合断路器 D.先合线路隔离开关,再合母线隔离开关,最后合断路器 5各类安全距离在国家颁布的有关规程中均有规定。当实际距离大于安全距离时,人体及设备才 10电流互感器采用匝数补偿法可以减少(C) A电流误差B角误差C电流误差和角误差 11电压互感器高压侧熔断器的作用是(B) A保护过负荷B保护内部故障C既保护过负荷又保护内部故障 12灯光监视的断路器控制回路发生自动分闸的灯光信号是(B) A红灯闪光B绿灯闪光C红灯、绿灯都闪光 13断路器的主触头在闭合状态,断路器的常闭辅助接点处于(B) A闭合B断开C要有具体的电路才能够确定)

机械识图期末试卷答案

杭州现代技工学校2015—2016学年第一学期高一机械识图期末考试卷 姓名????????????班级?????????????? 学号??????????????分数?????????????? 一、填空题(共 ?分,每空 分) 三视图的投影规律是:主、俯视图长对正;主、左视图高平齐;俯、左视图?宽相等。俯视图的下方和左视图的右方表示形体的????前???方。 ?三视图以主视图为?基准???,??俯视???图在主视图正下方,??左视??图在主视图正右方。 国标规定,在标注尺寸时,水平方向的尺寸数字字头应朝 上 ??书写;垂直方向的尺寸数字,字头应朝 左 ??书写;工程图样中,尺寸的基本单位为 ?? 。 标注尺寸的三要素是??尺寸界线??、??尺寸数字??? 、?尺寸线????。 ?轴测投影的基本性质??平行性????和???度量性???。 ?由两个或两个以上的基本体经叠加,或由一个基本体切去若干个部分,或者既叠加又切割而形成的物体称为?组合体??。 假象把组合体分解成若干个部分,并分析各部分的形状、相对位置、组合形式和表面连接关系,这种分析方法称为?形体分析法???。 组合体的组成形式有?叠加????、?切割????和???综合???三种。 二、选择题(共 分,每题 分) 、采用放大或缩小比例绘制图样,其尺寸应注( ? ) ?、实物的尺寸 ?、图形的尺寸 ?、两者都可 、根据已知主、俯视图,选择一个正确的左视图。 ( ) 、下图中,主、俯、左三个视图中正确的视图是(? ) ?.主视图 ?.俯视图 ?.左视图 ?.均有错误 、已知立体的主、俯视图,正确的左视图是。( ) 、图样中一角为 度,采用 : 比例绘制该角时,应将该绘制成( ? )度 ?、 ?、 ?、 ? 三、补画视图中所缺的图线(共 分,每题 分) ( ) ( ) 密-----------------封-----------------线-------------------内-------------------不--------------------- 要 ----------------------- 答 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --

机械识图试题库及答案

机械识图试题库及答案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]

-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 《机械识图》 一、填空题: 1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。(难度:A ) 2.物体向基本投影面投射所得的视图称为 基本视图 。(难度:A ) 3.按正投影法分别向六个基本投影面投影,可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。(难度:A ) 4.主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽度相等。(难度:A ) 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。(难度:A ) 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图,必要时,允许将斜视图旋转配置。(难度:A ) 7.画剖视图时,不要漏画剖切面后面的 可见轮廓线 。(难度:A ) 8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。(难度:A ) 9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分,在剖切面剖到的实心处应画剖面符号,而孔等空心处不画,剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。(难度:A ) 10.按物体被剖切范围的大小可将剖视图分为 全剖视图、半剖视图和局部剖视图3种。(难度:A ) 11.将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。(难度:A ) 12.用两个相交的剖切面剖开机件绘图时,应先 旋转 后 投影 。(难度:A ) 13. 半剖视图中,半个视图与半个剖视图的分界线用 细点划线 。(难度:A ) 14. 假想用剖切面剖开机件,将处在观察者与 剖切面之间的部分移去,而将 其余部分 向投影面投影所得到的图形称为剖视图。(难度:A ) 15.需要保留部分外形又要表达内形的不对称机件,采用局部剖视图。(难度:A ) 16. 移出断面图是画在视图 之外 的断面图,移出断面图的轮廓线用 粗实 线绘制。(难度:A ) 17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。(难度:A ) 18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。(难度:A ) 19. 局部视图是将机件的 局部内形 向基本投影面投影所得的视图。(难度:A ) 20. 重合断面图是画在视图 之内 的断面图,重合断面图的轮廓线用 细实线 线画出。(难度:A )

电气识图部分复习提纲

《电气工程制图》(电气部分)期末考试复习提纲 第六章电气图的基本知识 1. 图幅分区的编号及分区后图纸的位置标记格式 图幅分隔数应为偶数,并应按图的复杂性选取。分区的编号,沿上下方向(按看图的方向确定图纸的上下和左右)用大写拉丁字母(除I和O)从上到下顺序编写,沿左右方向用阿拉伯数字从左到右顺序编写。 单张图纸,位置标记格式为“图号/图区名”;对于多张图纸,位置标记格式为“图号/张次/图区名”。 2. 电气图中常用的4种图线的应用范围 表1 电气图用图线的型式和应用范围 如果同一线型中采用两种或两种以上图线宽度,任何两种线宽比例应不小于2:1。若图中出现平行线,平行线之间的最小间距不小于粗线宽度的两倍且不小于0.7mm。 3. 箭头和指引线 电流I方向用开口箭头表示,可变电容的可变性限定符号用实心箭头表示,电压U指示方向用实心箭头表示。 指引线末端在轮廓线内,用一黑圆点表示;线末端在轮廓线上,用一箭头表示指引线末端在尺寸线上,既不用圆点,也不用箭头。 4. 围框 当需要在图上显示出图的一部分表示的功能单位、结构单元或项目时,可用点划线围框表示。如果在图上含有安装在别处而功能与本图相关的部分,这部分可加双点划线围框。 5. 功能性图分类 功能性图是指电气图样具有某种特定功能的图样。这类图可细分为:概略图、功能图、逻辑功能图、电路图、端子功能图、程序图、功能表图、顺序表图和时序图等。 6. 电气图的布局方法 电气图的布局方法分为功能布局法和位置布局法。 第七章图形符号和文字符号 1. 按图形符号的组成功能分,图形符号的分类 按图形符号的组成功能分,图形符号可分为:符号要素、一般符号、限定符号和方框符号等。了解各部分特点。 能认识最简单的图形符号和文字符号。 2. 在电气图中,图形符号的状态 所有的图形符号都是在按照无电压、无外力作用下的状态下表示,这个状态称为正常状态,简称常态,常态又称为复位状态。 3. 熟悉电气图常用图形符号 4. 熟悉电气图常用文字符号

机械识图期末试卷答案

机械识图期末试卷答案

杭州现代技工学校2015—2016学年第一学期高 一机械识图期末考试卷 姓名____________班级______________ 学号______________分数______________ 一、填空题(共20分,每空1分) 1.三视图的投影规律是:主、俯视图长对正;主、左视图高平齐;俯、左视图_宽相 等。俯视图的下方和左视图的右方表示形体的____前___方。 2.三视图以主视图为_基准___,__俯视___图在主视图正下方,__左视__图在主视图正 右方。 3.国标规定,在标注尺寸时,水平方向的尺寸数字字头应朝上 __书写;垂直方向的 尺寸数字,字头应朝左 __书写;工程图样中,尺寸的基本单位为mm 。 4.标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。 5.轴测投影的基本性质__平行性____和___度量性___。 6.由两个或两个以上的基本体经叠加,或由一个基本体切去若干个部分,或者既叠加 又切割而形成的物体称为_组合体__。 7.假象把组合体分解成若干个部分,并分析各部分的形状、相对位置、组合形式和表 面连接关系,这种分析方法称为_形体分析法___。 8.组合体的组成形式有_叠加____、_切割____和___综合___三种。 二、选择题(共15分,每题3分) 1、采用放大或缩小比例绘制图样,其尺寸应注(A) A、实物的尺寸 B、图形的尺寸 C、两者都可 2、根据已知主、俯视图,选择一个正确的左视图。(B) 3、下图中,主、俯、左三个视图中正确的视图是(A) A.主视图 B.俯视图 C.左视图 D.均有错误4、已知立体的主、俯视图,正确的左视图是。(B) 5、图样中一角为30度,采用2:1比例绘制该角时,应将该绘制成( B)度 A、15 B、30 C、60 三、补画视图中所缺的图线(共10分,每题5分) (1) (2) 密----------------- 封----------------- 线----------------- --内--------------- ----不------------- --------要--------- --------------答--- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- --- 精心整理,用心做精品2

机械识图试题库

一.制图基础知识 1.图纸的幅面分为幅面和幅面两类,基本幅面按尺寸大小可分为种,其代号分别为。 2.图纸格式分为和种,按照标题栏的方位又可将图纸格式分为和两种。 3.标题栏应位于图纸的,一般包含以下四个区:、、 、,标题栏中的文字方向为。 4.比例是指图中与其之比。图样上标注的尺寸应是机件的尺寸,与所采用的比例关。 5.常用比例有、和三种;比例1:2是指是的2 倍,属于比例;比例2:1是指是的2倍,属于比例。 @ 6.图时应尽量采用比例,需要时也可采用或的比例。无论采用何种比例,图样中所注的尺寸,均为机件的。 7.图样中书写的汉字、数字和字母,必须做到, 汉字应用体书写,数字和字母应书写为体或体。 8.字号指字体的,图样中常用字号有号四种。 9.常用图线的种类有 等八种。 10.图样中,机件的可见轮廓线用画出,不可见轮廓线用画出,尺寸线和尺寸界线用画出,对称中心线和轴线用画出。虚线、细实线和细点划线的图线 宽度约为粗实线的。 11.图样上的尺寸是零件的尺寸,尺寸以为单位时,不需标注代号或名称。 12.标注尺寸的四要素是、、、。 13.尺寸标注中的符号:R表示,φ表示,Sφ表示,t表示, ~ C表示。 14.标注水平尺寸时,尺寸数字的字头方向应;标注垂直尺寸时,尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。 15.斜度是指对的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所标斜度的倾斜方向。 16.锥度是指与的比,锥度用符号表示,标注时符号的锥度方向应与所标锥度方向。 17.符号“∠1:10”表示,符号“ 1:5”表示。 18.平面图形中的线段可分为、、三种。它们的作图顺序应是先画出,然后画,最后画。 19.平面图形中的尺寸,按其作用可分为和两类。 · 20.已知定形尺寸和定位尺寸的线段叫;有定形尺寸,但定位尺寸不全的线段叫;只有定形尺寸没有定位尺寸的线段叫。 二.投影理论

机械识图试题加答卷

机械识图考试试题 部門工號姓名 一、填空题(每空分,共分) 1.零件图一般包括四项内容:一组视图完整的尺寸、技术要求和标题栏。 2. 主、俯、仰、后视图,长度相等;主、左、右、后视图,高度相等;左、俯、右、仰视图,宽度相等。 3. 用剖切平面局部地剖开机件所得到的剖视图称为局部剖视图。 4. 画剖视图时,不要漏画剖切面后面的可见轮廓线。 5. 按作用不同,可将基准分为设计基准和工艺基准。 6. 外螺纹的规定画法是:大径用粗实线表示;小径用细实线表示;终止线用粗实线表示。 7. 在基本视图中,由下向上投影所得到的视图称为C。 8. 用视图表达机件形状时,机件上不可见的内部结构要用C表示。 9. 将某部分结构用大于原图形所采用的比例画出,这种图形称为D。( 10.主视图的投影方向应该能够反映零件的主要形状特征。 11. 按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。 二、判断题(每题1分,共10分) 1. 表面粗糙度参数值越小,表面质量要求越低,加工成本也越低。(×) 2. 极限偏差的数值可以为正值、负值和零,公差的数值只能是正值。(√) 3. 在设计或测绘机器时,首先要绘制零件图,再画装配图。(×) 4表面结构代号可标注在可见轮廓线、尺寸界线、引出线或它们的延长线上。(√) 5. 表面结构是一种宏观几何形状特征。(×) 6. 装配图中明细栏内分格线为细实线,左边外框线为粗实线。(√) 7. 表面结构代号在图样上标注时,符号从材料内指向并接触表面。(×) 8. 在同一图样上,每一表面一般只注一次表面结构代号。(√) 9. 在设计或测绘机器时,首先要绘制零件图,再画装配图。(×) 10. 标注形位公差代号时,当被测要素是轮廓要素时,从框格引出的指引线箭头,应指在该要素的轮廓线或者延长线上。(√) 11. 表面结构代号在图样上标注时,符号从材料内指向并接触表面。(×) 12. 基本偏差可能是上偏差,也可能是下偏差。(√) 13. 标准公差等级中,等级数字越大,公差值越小,精度越高。(×) 14. 基孔制中的基准孔,其基本偏差代号为H,下偏差为零。(√) 15. 在同一图样上,每一表面一般只注一次表面结构代号。(√)

机械识图考试试题库

机械识图考试试题库 一、填空题 1.按正投影法分别向六个基本投影面投影,可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。 2.主、俯视图,长度相等;主、右视图,高度相等;左、俯视图,宽度相等。 3.装配图中的明细栏画在装配图右下角标题栏的上方,栏内分格线为细实线,左边外框线为粗实线。 4.将物体的某一部分向基本投影面投射所得的视图称为局部视图。 正投影的特性有真实性、积聚性、类似性 5.画剖视图时,不要漏画剖切面后面的可见轮廓线。 6.需要保留部分外形又要表达内形的不对称机件,采用局部剖视图。 7. 形状和位置公差简称为形位公差。 8. 配合有基孔制和基轴制两种基准制。配合分成过盈配合、过渡配合和间隙配合三类。 9. 在装配图中装配尺寸表示零件之间装配关系的尺寸。 10.零件图一般包括四项内容:一组视图、完整的尺寸、技术要求和标题栏。 11.零件是千变万化的,但从零件的形状、作用及加工方法上,可以把零件归为四大类型:轴套类零件、轮盘类零件、叉架类零件和箱体类零件。 12. 剖视图标注的三要素是剖切符号、剖切线、字母。 13. 尺寸公差带是由标准公差和基本偏差两个要素组成。基本偏差确定公差带位置,标准公差确定公差带大小。 14.在装配图中装配尺寸表示零件之间装配关系的尺寸。 15.为了在剖视图中容易分辨出机件内部的实心部分和空心部分,在剖切面剖到的实心处应画剖面符号,而孔等空心处不画,剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。 16.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种 17. 假想用剖切面剖开机件,将处在观察者与剖切面之间的部分移去,而将其余部分向投影面投影所得到的图形称为剖视图。

电气识图全套试题及答案

电气识图全套试题及答案 This manuscript was revised on November 28, 2020

《电气识图》 一、判断题 1.图纸是表示信息的一种技术文件,必须有一定的格式和共同遵守的规定。 (√) 2.A1号电气平面图的幅面尺寸为420×594。 (×) 3.标题栏(又名图标)的格式,在我国有统一的格式。 (×) 4.在电气平面图中点划线可表示为信号线或控制线。 (√) 5.弱电平面图中—H2—表示二根电话线。 (×) 6.在电气平面图中O + O+ +是表示接地装置。 + ? O ? (×) 7.建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。 (×) 8.室内开关的安装高度一般选用绝对标高表示。 (×) 9.图形符号的方位可根据图面布置的需要旋转或成镜像放置。 (√) 10.GB7159中基本文字符号不得超过三个字母。 (×) 11.建筑电气工程图是用投影法绘制的图。 (×) 12.电气系统图表示了电气元件的连接关系和接线方式。 (×) 13.电气工程图是表示信息的一种技术文件,各设计院都有自己的格式和规定。 (×) 14.电气设备器件的种类代号可由字母和数字组成,其字母是选用26个拉丁字母。(×)

15.电气工程图的幅面尺寸分六类,为A0~A5。 (×) 16.辅助文字符号不能超过三个字母,其中I、O、J不用。 (×) 17.电气平面图是采用位置布局法来绘制的。 (√) 18.电气系统图即能用功能布局法绘制,又可用位置布局法绘出。 (√) 19.电气平面图中电气设备和线路都是按比例绘出的。 (×) 20.TN-S系统中工作零线和保护零线共用一根导线。 (×) 21.SCB-1250-10/表示三相干式电力变压器器,1250KVA,一次绕组电压为10KV,二次绕组电压为。 (√) 22.对一次设备进行监视,测量,保护与控制的设备称为二次设备。 (√) 23.TMY-4(100×10)表示为硬铜母线,4根,宽为100mm,厚度为10mm。 (√) 24.开关柜的屏背面接线图一般都采用相对编号法绘制。 (√) 25.RVVP-3×表示塑料绝缘,护套、屏蔽铜芯软线,3根。(×)26.低配电系统图可采用位置布局法或功能布局法绘出。 (√) 27.变压器的差动保护可以保护变压器的短路事故。 (√) 28.电流互感器在线路中的作用是供电气测量用。 (×) 29.放射式供电线路,可靠性好,当某一条线路发生故障,不会影响其它供电线路。(√)

最新电控班《机械与电气识图》教案

教案

课件列出机械制图中图纸、幅面、图框、标题栏等3个基本问题 利用动画与声音相结合的多媒体课件提示学生回答 设计目的 “温故知新,以机带电”为讲授电气图铺 B L a c c

二、图线 任何图形都是由图线组成的。弄清图线的含义非常重要。国家标准对图线作了规定(GB4457.4-84)绘图时必须按标准画。注意线段长度及间隔 1、粗实线应用:可见轮廓线、表示剖切面起迄的剖切符号。 2、细实线应用:尺寸线、尺寸界线、剖面线、指引线、。 3、虚线应用:不可见轮廓线。 4、细点画线应用:轴线、对称中心线。 5、波浪线应用:断裂处边界线、视图和剖视图的分界线。 6、双折线应用:断裂处边界线。 7、粗虚线应用:允许表面处理的表示线。 8、粗点画线应用:有特殊要求的线或表面的表示线。 9、双点画线应用:相邻辅助零件轮廓线、极限轮廓线、假想投影轮廓线。 讲课中,每介绍一种图线后,引导学生参看图1-7,了解该图线的实际应用。 三、尺寸标注 尺寸标注的三要素:尺寸界限、尺寸线和箭头、尺寸数字 1、标注尺寸的方法和步骤 (1)先选择水平和垂直方向的基准线; (2)确定图形中各线段的性质; (3)按已知线段、中间线段、连接线段的次序逐个标注尺寸。 2、参照图1—35所示的平面图形,分析讲解:

图1—35平面图形的尺寸标注 (1)分析图形。确定基准图形由外线框、内线框和两个小圆构成。整个图形左右是对称的,所以选择对称中心线为水平方向基准。垂直方向基准选 两个小圆的中心线。 (2)标注定形尺寸。外线框需注出R12和两个R20以及R15 ;内线框需注出R8 ,两个小圆要注出2×Ф12。 (3)标注定位尺寸。左右两个圆心的定位尺寸65 ,上下两个半圆的圆心定位尺寸5和10。 四、小结 1、几个基本概念:基准、定形尺寸、定位尺寸、已知线段、中间线段、连接 线段。 2、简述平面图形的作图步骤。 习题集P1---2 作业 预习三视图 教学反思

《电气识图》期末A卷-答案

第 1 页 共 3 页 学年 学期 期末考试 A 卷 适用年级: 适用类别: 适用专业: 得分: 一、填空题(每题1分,共 36分) 1、机械手臂包括的气缸有_旋转气缸____、__悬臂气缸__、__提升气缸____、__气爪气缸__。 2、请列举单作用气缸有__带式输送机气缸__________,双作用气缸有旋转气缸____、__悬臂气缸__、__提升气缸____。 3、机械手臂使用什么型号的螺丝_____M_6______,又使用什么型号的内六角扳手_ _5__________。 4、带式输送机中用到了那些传感器_____光电_______、_电感___________、 光纤____________、___磁性开关_________。 5、机械手臂中用到了那些传感器____电感________、_____磁性开关__________。 6、常用扳手类型为______梅花______、___两用_________、______内六角______、__套筒__________、_____活扳手_______。 7、气缸由这几个部分组成___缸体_________、____活塞________、_____活塞杆_______、___密封圈_________、____气口________。 8、光纤传感器接线时棕色线接_DC+24V___________,蓝色线接__X 上COM__________,黑色线接____X________。 9、步进指令中置位指令是_____SET_______,驱动指令是___STL_________,结束步进指令是____RET________。 9、常开触点符号为_----1 1___________,常闭触点符号为____________,线圈符号为____________,功能指令符号为_----[ ]___________。 二、选择题(每题1分,共14分) ( B )1、YL-235A 上的气源组件由如下部件组成( )。 A 、空气过滤器、减压阀和油雾器,称为气动三联件 B 、空气过滤器和减压阀,称为气动二联件 C 、空气过滤器和减压阀,排水器称为气动三联件 D 、空气过滤器、排水器、减压阀和油雾器 ( A )2、PLC 是由 _____发展而来的。 A 、继电器控制 B 、梯形图 C 、接触器控制 D 、晶体管控制 ( B )3、.磁性传感器的棕色线是接( )功能的。 A 、 电源220V 正 B 、电源24V 正 C 、0V D 、数据线 ( C )4、状态的顺序可以自由选择,但是步进结束必须写入( )指令。 A 、MC B 、MCR C 、RET D 、END (B )5、PLC 应用最广的编程语言是______ A 、 语句表 B 、梯形图 C 、功能模块 D 、顺序功能 流程图 ( C )6、我校使用的PLC 是由______公司生产的。 A 、 西门子 B 、欧姆龙 C 、三菱 D 、松下 ( A )7、FX2N-48MR 的输入继电器为( )点。 A 、24 B 、48 C 、256 D 、512 ( D )8、世界上第一台PLC 是由______国家生产的。 A 、 中国 B 、日本 C 、德国 D 、美国 ( D )9、变频器调试操作模式应调______。 A 、 P4 B 、P8 C 、P70 D 、P79 ( A )10、梯形图程序执行的顺序是( )。 A 、从左到右,从上到下 B 、从右到左,从上到下 C 、从右到左,从下到上 D 、不分顺序同时执行 ( A )11、三相交流异步电动机与皮带输送机主辊筒轴的联轴器为______。 A 、 微型十字滑块弹性联轴器 B 、微型十字轴节联轴器 B 、 微型波纹管联轴器 D 、微型高弹性联轴器 ( B )12、三相交流异步电动机使用的电源为______。 A 、220V B 、380V C 、110V D 、24V ( C )13、变频器调速减速时间应调______。 A 、P9 B 、P2 C 、P8 D 、P10 ( B )14、世界上第一台PLC 诞生于______。 A 、1980年 B 、1979年 C 、1969年 D 、1963年 三、简答题。(20分) 1、请写出三菱PLC 型号的各部分含义(10分) 2N:型号 48:输入 输出总点数 M:基本单元 T :晶体管输出 2016 -2017电气识图 姓名:__________________ 入学编号:_______________ 学号:_________________ 班级:___________________ 下 16级 中专 166201、1662AS 、1662YB1、 1662YB2、1662ZB

2017-2018学年度第一学期《机械识图》期末考试卷

2017-2018学年度第一学期《机械识图》期末考试卷 题号一二三四总分 得分 一、填空题(每空2分,共20分): 1、用两个相交的剖切面剖开机件绘图时,应先后。 2、视图包括基本视图、、、 4种。 3、根据剖切位置的不同,可将剖视图分为三类:、半剖视图和局部剖视图。 4、断面图有_________和_________两种。 5、任何机器都是由各种零件装配而成,制造机器必须加工零件,直接用于指导制造和检验零件的图样称为__________图,用于表达机器或部件的整体结构、工作原理,以及各零件间装配关系,连接关系的图样称为__________图。 二、选择题(每题2分,共20分): 1、()一般适用于外形比较简单、内部结构较为复杂的机件。 A.全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图 2、在基本视图中,由下向上投影所得到的视图称为 ( )。 A.基本视图 B.俯视图 C.仰视图 D.右视图 3、重合断面图的轮廓线用( )画出。 A.粗实线 B.细实线 C.细点画线 D.波浪线 4、两孔中心距的尺寸是() A.外形尺寸 B.定形尺寸 C.定位尺寸 D.外形尺寸 5、在机械装配图中,同一零件在不同视图中的剖面线的方向和间距应保持()。 A.一致 B.相反 C.不同 D.相交 6、在机件的表达方案中,零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定,在确定零件的表达方案时,首先应考虑()的选择。 A.主视图 B.其它视图 C.左视图 D.后视图 7、外螺纹的大径用()符号表示。 A.D B.d C.D1 D.d1 8、基本视图主要用于表达零件在基本投影方向上的()形状。 A.内部 B.外部 C.前后 D.左右 9、根据主、俯视图,判断主视图的剖视图哪个是正确的。() 10、看懂主、俯视图,想象出组合体的形状,找出错误的左视图()。 三、三、作图题(共40分): 1、根据主、左视图,补画俯视图。(10分) 2、根据主、俯视图,补画左视图。(共10分) 评卷人得分 评卷人得分 评卷人 得分 1 / 2

《机械与电气识图》课程标准(电气专业)

课程标准 所属系部:工程系 课程名称:机械与电气识图 课程性质:基础能力课 课程学时:122 适用专业:电气自动化设备安装与维修(专业代码:0203)版本:V1.0-201604**(修改人和修改时间)

《机械与电气识图》课程标准 一、课程概述 1.1 课程定位 本课程是电类专业应用性很强的的一门基础必修课程。其主要内容分为两部分:第一部分为机械识图;第二部分为电气识图。其任务是使学生具备图样规范、三视图表达、轴测图表达、常用件和标准件表达、电气符号表达、零件图和装配图表达等方面的相关知识,具有一定的空间想象力、识图能力和图示能力,能够识读机械图样和电气图样,并具有绘制电气图样的基本技能。学习过程中,注意多做练习,提高综合运用知识的能力。为后续课程《电工基本技能训练》、《电力拖动与机床》、《电机与变压器》等学习打下基础,同时也为今后在工作中合理使用、安装维护电气设备,提供必要的基础知识。在教学中教师可根据实际需要,对教学要求、教学内容和课时进行适当调整;要根据学生的知识基础及就业岗位需求组织教学内容,注重理论与实践相结合,从而提高学生分析问题及解决问题的能力,增强学生适应职业变化的能力,为继续学习打下基础。 1.2 课程设计思路 本课程以“项目为主线,任务为主题”,采用“项目导向、任务驱动”相结合的教学模式,实现教、学、做、练一体化。为加强学生工程技术素质的培养,根据学生个性特点与发展的需要,在教学方法上,将项目任务引入课程,将理论讲授包含在项目训练中,使学生在实践中掌握理论、学习知识。采用项目式、启发式、互动式、案例式等教学方法,提高学生的学习兴趣。在教学手段上,充分利用现代多媒体电子教学,视频教学、实物教学、现场教学、网络教学等将现代科学技术充分应用于教学改革之中。 通过项目引领的“教学做一体化”教学组织形式下的实验和理论等学习环节,培养学生掌握机械传动和液压与气压传动的基本基本知识和必要的实际应用技能,为学生进一步学习专业课和操作技能奠定必要的基础。学习程度用语主要使用“了解”、“理解”、“能”、或“会”等用语来表述。“了解”用于表述事实性知识的学习程度,“理解”用于表述原理性知识的学习程度,“能”或“会”用于表述技能的学习程度。 课程框架结构
