机械制图与计算机绘图 练习 答案

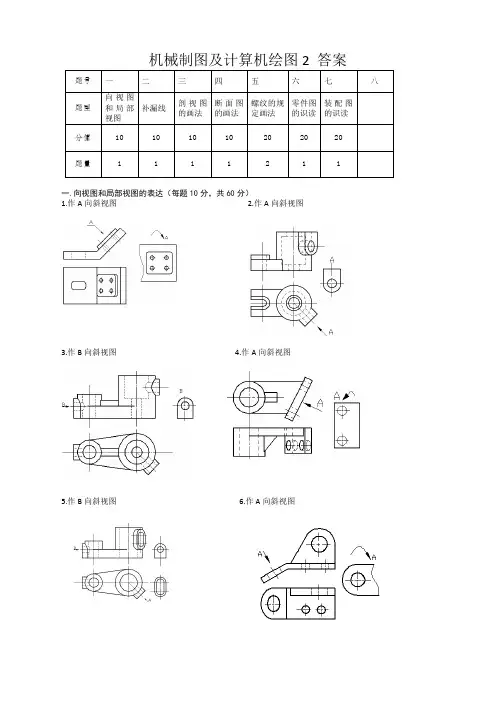

机械制图与计算机绘图练习参考答案
一、根据轴测图及尺寸补画三视图，箭头指向为主视图投影方向。
1、参考答案
2、参考答案
3、参考答案
二、按要求完成下面两小题
参考答案：
（1）补画被切割后正六棱锥的左视图。
（2）补画圆柱的左视图，并作出其表面上点A、B、C、D、E的三面投影。参考答案：
三、分析立体被截切后的形状，补全立体的三视图及视图中所缺的线条参考答案：
1、
2、参考答案：
五、参考答案：
六、补全视图中漏注的尺寸（尺寸数值按比例 1:1的比例从图中量取整数)。
参考答案：
七、组合体选择填空题：根据所给视图，找出能与之正确相配的视图，并在正确答案号码
上画“√”（）
参考答案：
四、补画立体的视图或缺线 1．补画视图中所缺的线
2．补画左视图
1、B
2、D
3、A
4、C 、D 。
7、C 。 6、B 。
5、B 8、B 。
五、将主视图的全剖视图，按照正确画法，画在中间。
六、补全视图中漏注的尺寸（尺寸数值按1：1的比例从图中量取整数。参考答案；
1、
2、
