静载试验加载方案
单桩复合地基载荷试验
1、检测原理
通过对单桩复合地基逐级加荷，桩身产生变形沉降，通过放置在桩头对称分布的百分表反映各级荷载作用下桩顶的沉降量，确定单桩复合地基承载力特征值。
2、检测设备仪器：
单桩竖向抗压静载试验设备包括刚性承压板、加卸荷装置、测量荷载及沉降的仪器等。由大梁、堆重物、千斤顶和油泵等组成反力系统，施加荷载至桩顶，对桩顶施加竖向压力。现场检测装置见示意图。
静载荷试验(堆载法)检测装置示意图

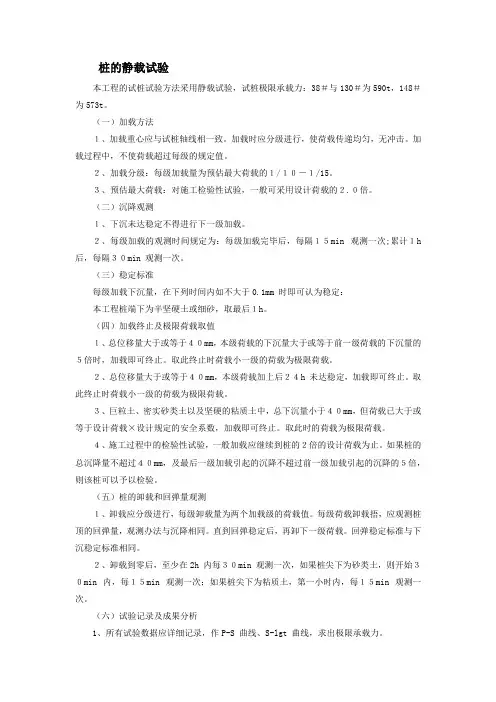

3、检测方法：
（1）、荷载分级加载阶段：
加载可分8－12级进行，最大加载压力不应小于设计要求压力值的2倍。
（2）、变形观测
每加一级荷载前后均应各读记承压板沉降一次，以后每半个小时读记一次。
（3）、沉降相对稳定标准
当一小时内沉降量小于0.1mm时，即可加下一级荷载。
（4）、终止加载条件
当出现下列情况之一时，即可终止加载：
①在某级荷载作用下，桩顶（复合地基）的沉降量为前一级荷载
作用下沉降量的5倍。
②某级荷载作用下，桩顶（复合地基）的沉降量大于前一级荷载作用下沉降量的2倍，且经过24小时尚未达到相对稳定标准。
③已达到设计要求的最大加载量。
（5）、卸载与卸载沉降观测
每级卸载值为每级加载值的二倍，每级卸载后隔30分钟读一次，即可卸下一级荷载，全部卸载后，隔3小时再读一次。
（6）、复合地基承载力特征值的确定：
复合地基可取s/b或s/d等于0.06所对应的压力
4、现场检测：
（1）、由委托方根据施工现场具体情况确定检测数量及位置，具体桩号
（2）、加载形式及方法
本试验采用慢（快）速维持荷载法进行，根据场地条件，采用钢梁上配置重物的形式（堆重法）提供试验所需反力，通过油压千斤顶分级施加荷载
(3)、荷载板尺寸
本次试验根据桩间设计参数，采用正方形或圆形荷载板。
(4)、加荷量的确定和荷载的分级
单桩复合地基承载力检测依据《建筑地基处理技术规范》（JGJ79-2002）的有关规定，试验加荷可分为8-12个等级，总加荷量不应少于设计要求值的2倍。
