在伺服系统选型及调试中,常会碰到惯量问题。其具体表现为:在伺服系统选型时,除考虑电机的扭矩和额定速度等等因素外,我们还需要先计算得知机械系统换算到电机轴的惯量,再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机;在调试时,正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。此点在要求高速高精度的系统上表现尤为突出,这样,就有了惯量匹配的问题。

一、什么是“惯量匹配”?

1、根据牛顿第二定律:“进给系统所需力矩T = 系统传动惯量J × 角加速度θ角”。加速度θ影响系统的动态特性,θ越小,则由控制器发出指令到系统执行完毕的时间越长,系统反应越慢。如果θ变化,则系统反应将忽快忽慢,影响加工精度。由于马达选定后最大输出T值不变,如果希望θ的变化小,则J应该尽量小。

2、进给轴的总惯量“J=伺服电机的旋转惯性动量JM +电机轴换算的负载惯性动量JL。负载惯量JL由(以平面金切机床为例)工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。 JM为伺服电机转子惯量,伺服电机选定后,此值就为定值,而JL则随工件等负载改变而变化。如果希望J 变化率小些,则最好使JL所占比例小些。这就是通俗意义上的“惯量匹配”。

二、“惯量匹配”如何确定?

传动惯量对伺服系统的精度,稳定性,动态响应都有影响。惯量大,系统的机械常数大,响应慢,会使系统的固有频率下降,容易产生谐振,因而限制了伺服带宽,影响了伺服精度和响应速度,惯量的适当增大只有在改善低速爬行时有利,因此,机械设计时在不影响系统刚度的条件下,应尽量减小惯量。衡量机械系统的动态特性时,惯量越小,系统的动态特性反应越好;惯量越大,马达的负载也就越大,越难控制,但机械系统的惯量需和马达惯量相匹配才行。不同的机构,对惯量匹配原则有不同的选择,且有不同的作用表现。不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求,但大多要求JL与JM的比值小于十以内。一句话,惯性匹配的确定需要根据机械的工艺特点及加工质量要求来确定。对于基础金属切削机床,对于伺服电机来说,一般负载惯量建议应小于电机惯量的5倍。

惯量匹配对于电机选型很重要的,同样功率的电机,有些品牌有分轻惯量,中惯量,或大惯量。其实负载惯量最好还是用公式计算出来。常见的形体惯量计算公式在以前学的书里都有现成的(可以去查机械设计手册)。我们曾经做过一试验,在一伺服电机的轴伸,加一大的惯量盘准备用来做测试,结果是:伺服电机低速时停不住,摇头摆尾,

不停地振荡怎么也停不下来。后来改为:在两个伺服电机的轴伸对接加装联轴器,对其中一个伺服电机通电,作为动力即主动,另一个伺服电机作为从动,即做为一个小负载。原来那个摇头摆尾的伺服电机,启动、运动、停止,运转一切正常!

三、惯量的理论计算的功式?

惯量计算都有公式,至于多重负载,比如齿轮又带齿轮,或涡轮蜗杆传动,只要分别算出各转动件惯量然后相加即是系统惯量,电机选型时建议根椐不同的电机进行选配。负载的转动惯量肯定是要设计时通过计算算出来拉,如果没有这个值,电机选型肯定是不那么合理的,或者肯定会有问题的,这是选伺服的最重要的几个参数之一。至于电机惯量,电机样本手册上都有标注。当然,对某些伺服,可以通过调整伺服的过程测出负载的惯量,作为理论设计中的计算的参考。毕竟在设计阶段,很多类似摩擦系数之类的参数只能根据经验来猜,不可能准确。理论设计中的计算的公式:(仅供参考)通常将转动惯量J用飞轮矩GD2来表示,它们之间的关系为

J=mp^2= GD^2/4g

式中

m与G-转动部分的质量(kg)与重量(N);

D-惯性半径与直径(m);

g=9.81m/s2 -重力加速度飞轮惯量=速度变化率*飞轮距/375

当然,理论与实际总会有偏差的,有些地区(如在欧洲),一般是采用中间值通过实际测试得到。这样,相对我们的经验公式要准确一些。不过,在目前还是需要计算的,也有固定公式可以去查机械设计手册的。

四、关于摩擦系数?

关于摩擦系数,一般电机选择只是考虑一个系数加到计算过程中,在电机调整时通常都不会考虑。不过,如果这个因素很大,或者讲,足以影响电机调整,有些日系通用伺服,据称有一个参数是用来专门测试的,至于是否好用,本人没有用过,估计应该是好用的。有网友发贴说,曾有人发生过这样的情况:设计时照搬国外的机器,机械部分号称一样,电机功率放大了50%选型,可是电机转不动。因为样机的机械加工、装配的精度太差,负载惯量是差不多,可摩擦阻力相差太多了,对具体工况考虑不周。当然,黏性阻尼和摩擦系数不是同一个问题。摩擦系数是不变值,这点可以通过电机功率给予补偿,但黏性阻尼是变值,通过增大电机功率当然可以缓解,但其实是不合理的。况且没有设计依据,这个最好是在机械状态上解决,没有好的机械状态,伺服调整完全

是一句空话。还有,黏性阻尼跟机械结构设计、加工、装配等相关,这些在选型时是必须考虑的。而且跟摩擦系数也是息息相关的,正是因为加工水平不够才造成的摩擦系数不定,不同点相差较大,甚至技术工人装配水平的差异也会导致很大的差异,这些在电机选型时必须要考虑的。这样,才会有保险系数,当然归根结底还是电机功率的问题。

五、惯量的理论计算后,微调修正的简单化

可能有些朋友觉的:太复杂了!实际情况是,某品牌的产品各种各样的参数已经确定,在满足功率,转矩,转速的条件下,产品型号已经确定,如果惯量仍然不能满足,能否将功率提高一档来满足惯量的要求?答案是:功率提高可以带动加速度提高的话,应是可以的。

六、伺服电机选型

在选择好机械传动方案以后,就必须对伺服电机的型号和大小进行选择和确认。

(1)选型条件:一般情况下,选择伺服电机需满足下列情况:

1.马达最大转速>系统所需之最高移动转速。

2.马达的转子惯量与负载惯量相匹配。

3连续负载工作扭力≤马达额定扭力

4.马达最大输出扭力>系统所需最大扭力(加速时扭力)

(2)选型计算:

1. 惯量匹配计算(JL/JM)

2. 回转速度计算(负载端转速,马达端转速)

3. 负载扭矩计算(连续负载工作扭矩,加速时扭矩

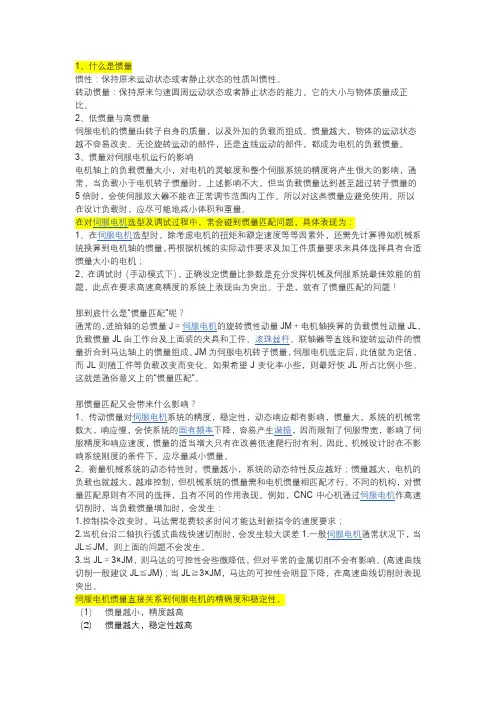

在伺服系统选型及调试中,常会碰到惯量问题

在伺服系统选型及调试中,常会碰到惯量问题 问题其具体表现为: 在伺服系统选型时,除考虑电机的扭矩和额定速度等等因素外,我们还需要先计算得知机械系统换算到电机轴的惯量,再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机;在调试时,正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。此点在要求高速高精度的系统上表现尤为突出,这样,就有了惯量匹配的问题。 一、什么是“惯量匹配”? 1、根据牛顿第二定律:“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。加速度θ影响系统的动态特性,θ越小,则由控制器发出指令到系统执行完毕的时间越长,系统反应越慢。如果θ变化,则系统反应将忽快忽慢,影响加工精度。由于马达选定后最大输出T值不变,如果希望θ的变化小,则J应该尽量小。 2、进给轴的总惯量“J=伺服电机的旋转惯性动量JM +电机轴换算的负载惯性动量JL。负载惯量JL由(以平面金切机床为例)工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。JM为伺服电机转子惯量,伺服电机选定后,此值就为定值,而JL则随工件等负载改变而变化。如果希望J变化率小些,则最好使JL所占比例小些。这就是通俗意义上的“惯量匹配”。 二、“惯量匹配”如何确定? 传动惯量对伺服系统的精度,稳定性,动态响应都有影响。惯量大,系统的机械常数大,响应慢,会使系统的固有频率下降,容易产生谐振,因而限制了伺服带宽,影响了伺服精度和响应速度,惯量的适当增大只有在改善低速爬行时有利,因此,机械设计时在不影响系统刚度的条件下,应尽量减小惯量。 衡量机械系统的动态特性时,惯量越小,系统的动态特性反应越好;惯量越大,马达的负载也就越大,越难控制,但机械系统的惯量需和马达惯量相匹配才行。不同的机构,对惯量匹配原则有不同的选择,且有不同的作用表现。不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求,但大多要求JL与JM的比值小于十以内。一句话,惯性匹配的确定需要根据机械的工艺特点及加工质量要求来确定。对于基础金属切削机床,对于伺服电机来说,一般负载惯量建议应小于电机惯量的5倍。 惯量匹配对于电机选型很重要的,同样功率的电机,有些品牌有分轻惯量,中惯量,或大惯量。其实负载惯量最好还是用公式计算出来。常见的形体惯量计算公式在以前学的书里都有现成的(可以去查机械设计手册)。我们曾经做过一试验,在一伺服电机的轴伸,加一大的惯量盘准备用来做测试,结果是:伺服电机低速时停不住,摇头摆尾,不停地振荡怎么也停不下来。后来改为:在两个伺服电机的轴伸对接加装联轴器,对其中一个伺服电机通电,作为动力即主动,另一个伺服电机作为从动,即做为一个小负载。原来那个摇头摆尾的伺服电机,启动、运动、停止,运转一切正常! 三、惯量的理论计算的公式 惯量计算都有公式,至于多重负载,比如齿轮又带齿轮,或涡轮蜗杆传动,只要分别算出各转动件惯量然后相加即是系统惯量,电机选型时建议根椐不同的电机进行选配。负

转动惯量实验报告

转动惯量实验报告 一.实验目的 (1) 学会用落体法转动实验仪测定刚体的转动惯量; (2) 研究刚体的转动惯量与形状、大小及转轴位置的关系。 三.实验仪器描述 本实验所用NNZ-2型刚体转动实验仪由主机和测量仪表与拉线牵引台辅机及待测刚体球、环、盘、棒等组成。主机包括基础转盘和测量传感器;辅机由转数表和计时表、拉线、悬臂及砝码。 四.实验内容 1.测量基础转盘的转动惯量 2.测量圆环(或圆盘)的转动惯量 3.测双球的转动惯量并用球体验证平行移轴定理。 五.测量及实验步骤

1.测量基础转盘的转动惯量: 将主机上的霍尔传感器输出端插头和电磁铁及电插头,插入辅机的对应插口。将砝码托盘上的挂线穿过悬臂上的滑轮并使其一端固定在转轴上。(1)调节好主机和辅机的高度,使拉线与悬臂轴线平行,为此,悬臂上设有两个定位钉,使拉线通过两个定位钉即可。 (2)打开辅机上的电源开关,这时电磁铁会自动将基础转盘锁住。我们已将转数设为16个脉冲,即测量转2周的转动时间。 (3)绕线与测试准备--测试键-完成测试:主机因电磁铁失电而解锁,砝码从静止开始下落,刚体转动2周后,电磁铁自动吸合,重新锁紧转动的刚体,并显示刚体转动2周的下落时间。绕线键-主机解锁,重新绕线,绕线合适位置后完毕按下准备键,仪表全部数据归零,做好测量准备,主机(转动刚体)通过电磁铁被锁紧;按下测试键,再次测试转动2周的时间。 这里要特别强调,绕线到合适位置的含义。因为我们要测出刚体完整转动2周的时间,霍尔传感器给出开始和结束讯号的位置就必须是同一位置,这是减少误差的重要环节。 (4)测试在砝码托盘上放200g砝码,然后点按一下测试键,电磁铁失电,砝码带动刚体作匀加速转动,计时仪表开始计时,当刚体转动2周结束

伺服调试步骤及注意点

伺服调试步骤和注意点 用途:介绍FANUC系统伺服调试的方法及步骤

文件使用的限制以及注意事项等 文件版本更新的纪录 修订日期版本号文件名称修订内容修订人2009年11月 1.0 伺服调试步骤和注意点首次发布徐少华

目录 1、伺服调试概述 (2) 1.1伺服优化的对象 (2) 1.2伺服优化的方法 (2) 2、手动一键设定one shot (3) 2.1、one shot功能介绍 (3) 2.2、参数设定支持画面的调用 (3) 2.3手动加入滤波器的方法 (5) 2.4伺服增益的自动调整 (5) 2.5典型加工形状的测试 (7) 3、伺服软件自动调整导航器 (8) 3.1自动调整导航器介绍 (8) 3.2导航器调整具体步骤: (9) 4、servo guide手动调整 (14) 4.1伺服三个环(电流环、速度环、位置环)调整 (14) 4.1.1、电流环的调整:设定HRV控制模式 (14) 4.1.2、速度环的调整:合理提高速度环增益(100%~600%) (16) 4.1.3、位置环的调整:一步到位设定位置环增益为4000~8000 (27) 4.2加减速时间常数的调整 (28) 4.2.1加减速时间常数的分类 (28) 4.2.2一般控制(不使用高速高精度功能)加减速时间常数的调整 (30) 4.2.3高速高精度模式下时间常数的确认 (34) 5、典型加工形状调整、检测 (38) 5.1圆的调整 (38) 5.1.1圆度的调整 (38) 5.1.2圆大小调整 (39) 5.1.3圆象限的调整 (39) 5.2方的调整 (50) 5.3、1/4圆弧的调整 (52)

实验2 刚体转动惯量的测定

实验2 刚体转动惯量的测量 [预习思考题] 1.实验中的刚体转动惯量实验仪是由哪几部分组成的? 2.实验中可以通过什么方法改变转动力矩? 3.实验中刚体转动过程的角加速度如何测得? 转动惯量是描述刚体转动中惯性大小的物理量,对于绕定轴转动的刚体,它为一恒量,以J表示,即 ∑= i i i r m J2 式中,m i为刚体上各个质点的质量,r i为各个质点至转轴的距离。由此可见,物体的转动惯量J与刚体的总质量、质量分布及转轴的位置有关。对于几何形状规则、对称和质量分布均匀的刚体,可以通过积分直接计算出它绕某定轴的转动惯量。对于形状复杂或非匀质的任意物体,则一般要通过实验来测定,例如,机械零件、电机的转子、炮弹等。 测定物体的转动惯量有多种实验方法,主要分为扭摆法和恒力矩转动法两类。本实验介绍用塔轮式转动惯量仪测定的方法,是使塔轮以一定形式旋转,通过表征这种运动特征的物理量与转动惯量的关系,进行转换测量。该方法属于恒力矩转动法。 转动惯量是研究、设计、控制转动物体运动规律的重要参数,实验测定刚体的转动惯量具有十分重要的意义,是高校理工科物理实验教学大纲中的一个重要基本实验。 一、实验目的 1.学习用转动惯量仪测定刚体的转动惯量。 2.研究作用于刚体上的外力矩与角加速度的关系。 3.验证转动定律及平行轴定理。 二、实验仪器 IM-2刚体转动惯量实验仪及其附件(霍尔开关传感器、砝码等)和MS-1型多功能数字毫秒仪。 三、仪器介绍

1.滑轮 2.滑轮高度和方向调节组件 3.挂线 4.塔轮组 5.铝质圆盘承物台 6.样品固定螺母 7.砝码 8.磁钢 9.霍尔开关传感器 10.传感器固定架 11.实验样品水平调节旋钮(共3个) 12.毫秒仪次数预置拨码开关,可预设1-64次 13.次数显示屏 14.时间显示屏 l5.次数+1查阅键 16.毫秒仪复位键 17.+5V 电源接线柱 18.电源GND (地)接线柱 19.INPUT 输入接线柱 20.输入低电平指示 21.次数-1查阅键 图4-3-1 IM-2刚体转动惯量实验仪和MS -1型多功能数字毫秒仪结构示意图 IM-2刚体转动惯量实验仪主要由绕竖直轴转动的铝质圆盘承物台、绕线塔轮、霍尔开关传感器、磁钢、滑轮组件、砝码等组成。 样品放置在铝质圆盘承物台上,承物台上有许多圆孔,可用于改变样品的转轴位置。绕线塔轮是倒置的塔式轮,分为四层,自上往下半径分别为3cm 、2.5cm 、2cm 、1.5cm 。磁钢随转动系统转动,每半圈经过霍尔开关传感器一次,传感器输出低电平,通过连线送到多功能数字毫秒仪。传感器红线接毫秒仪+5V 电源接线柱,黑线接电源GND (地)接线柱,黄线接INPUT 输入接线柱。 MS -1型多功能数字毫秒仪通过预置拨码开关预置实验所需感应次数。每轮实验开始前通过复位键清0,直到输入低电平信号触发计时开始,次数显示屏从0次开始计时,直至达到预置次数停止。计时停止后,方能查阅各次感应时间。 四、实验原理 1. 任意样品的转动惯量测定 设转动惯量仪空载(不加任何样品)时的转动惯量为J 1,称为系统的本底转动惯量,转动惯量仪负载(加上样品)时的转动惯量为J 2,根据转动惯量的可加性,则样品的转动惯量J x 为 21x J J J =- 2. 系统的转动惯量测定 1)刚体的转动定律 刚体绕定轴转动时,刚体的角加速度与它所受的合外力矩成正比,与刚体的转动惯量成反比,这个关系称为刚体的转动定律。 M J β= 利用转动定律,测得刚体转动时的合外力矩及该力矩作用下的角加速度,则可计算

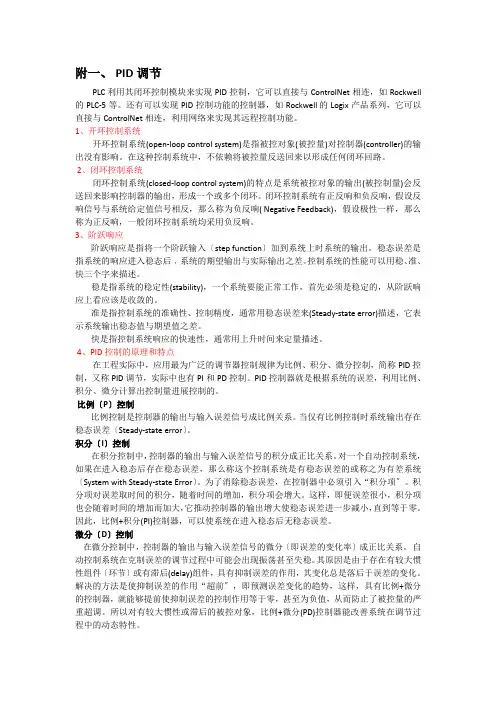

伺服电机的调试步骤

伺服电机的调试步骤 1、初始化参数 在接线之前,先初始化参数。在控制卡上:选好控制方式;将PID参数清零;让控制卡上电时默认使能信号关闭;将此状态保存,确保控制卡再次上电时即为此状态。在伺服电机上:设置控制方式;设置使能由外部控制;编码器信号输出的齿轮比;设置控制信号与电机转速的比例关系。一般来说,建议使伺服工作中的最大设计转速对应9V的控制电压。比如,松下是设置1V电压对应的转速,出厂值为500,如果你只准备让电机在1000转以下工作,那么,将这个参数设置为111。 2、接线 将控制卡断电,连接控制卡与伺服之间的信号线。以下的线是必须要接的:控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。复查接线没有错误后,电机和控制卡(以及PC)上电。此时电机应该不动,而且可以用外力轻松转动,如果不是这样,检查使能信号的设置与接线。用外力转动电机,检查控制卡是否可以正确检测到电机位置的变化,否则检查编码器信号的接线和设置3、试方向 对于一个闭环控制系统,如果反馈信号的方向不正确,后果肯定是灾难性的。通过控制卡打开伺服的使能信号。这是伺服应该以一个较低的速度转动,这就是传说中的“零漂”。一般控制卡上都会有抑制零漂的指令或参数。使用这个指令或参数,看电机的转速和方向是否可以通过这个指令(参数)控制。如果不能控制,检查模拟量接线及控制方式的参数设置。确认给出正数,电机正转,编码器计数增加;给出负数,电机反转转,编码器计数减小。如果电机带有负载,行程有限,不要采用这种方式。测试不要给过大的电压,建议在1V以下。如果方向不一致,可以修改控制卡或电机上的参数,使其一致。 4、抑制零漂 在闭环控制过程中,零漂的存在会对控制效果有一定的影响,最好将其抑制住。使用控制卡或伺服上抑制零飘的参数,仔细调整,使电机的转速趋近于零。由于零漂本身也有一定的随机性,所以,不必要求电机转速绝对为零。 5、建立闭环控制 再次通过控制卡将伺服使能信号放开,在控制卡上输入一个较小的比例增益,至于多大算较小,这只能凭感觉了,如果实在不放心,就输入控制卡能允许的最小值。将控制卡和伺服的使能信号打开。这时,电机应该已经能够按照运动指令大致做出动作了。 6、调整闭环参数 细调控制参数,确保电机按照控制卡的指令运动,这是必须要做的工作,而这部分工作,更多的是经验,这里只能从略了。

转动惯量的测定

转动惯量的测定 【实验目的】 (1)学习用恒力矩转动法测定刚体转动惯量的原理和方法。 (2)观测刚体的转动惯量随其质量、质量分布及转轴不同而改变的情况,验证平行轴定理。 (3)学会使用通用电脑计时器来测量时间。 【实验原理】 1. 恒力矩转动法测定转动惯量的原理 根据刚体的定轴转动定律有 M =J β (3.3.1) 只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β,则可计算出该刚体的转动惯量J 。 假设以某初始角速度转动的空实验台转动惯量为J 1,未加砝码时,在摩擦阻力矩M 的作用下,实验台将以角加速度β1作匀减速运动,即: -M =J 1β1 (3.3.2) 将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上,并让砝码下落,系统在恒外力作用下将作匀加速运动。若砝码的加速度为a ,则细线所受张力为()T m g a =-。若此时实验台的角加速度为β2,则有a =R β2,细线施加给实验台的力矩为2()TR m g R R β=-,此时有: 2μ12()m g R R M J ββ--= (3.3.3) 将式(3.3.2)、(3.3.3)两式联立消去M 后,可得: 2121 ()mR g R J βββ-=- (3.3.4) 同理,若在实验台上加上被测物件后系统的转动惯量为J 2,加砝码前后的角加速度分别为β3与β4,则有

4243()mR g R J βββ-=- (3.3.5) 由转动惯量的叠加原理可知,被测试件的转动惯量J 3为: 321J J J =- (3.3.6) 测得R 及β1、β2、β3、β4,由式(3.3.4),(3.3.5),(3.3.6)即可计算被测试件的转动惯量。 2. 刚体转动角加速度β的测量 实验中采用XD-GLY 通用电脑计时器,记录下遮挡次数和相应的时间。固定在载物台圆周边缘的两遮光片,每转动半圈遮挡一次固定在底座上的光电门,即产生一个计数光电脉冲。计数器记录下遮挡次数和从第一次遮挡光到其后各次扫光所经历的时间,即是第二次扫光时,计时器计下的时间t 1是从第一次挡光开始载物台转动了π弧度所经历的时间;即第三次扫光时,计时器计下的时间t 2是从第一次挡光开始载物台转动了2π弧度所经历的时间…;第k+1次扫光,计时器计下的时间t k 是从第一次挡光开始载物台转动了k π弧度所经历的时间。初始角速度为0,则对匀变速运动,测量得到任意两组数据(k m ,t m ) 、(k n ,t n ),相应的角位移m , n 分别为: 201 π2 m m m m k t t θωβ==+? (3.3.7) 201 π2 n n n n k t t θωβ==+? (3.3.8) 从式(3.3.7)、(3.3.8)两式中消去0,可得: 222π()n m m n n m m n k t k t t t t t β-=- (3.3.9) 由式(3.3.9)即可计算角加速度。 3. 平行轴定理 理论分析表明,质量为m 的物体围绕通过质心O 的转轴转动时,其转动惯量J 0最小。当转轴平行移动距离d 后,围绕新转轴转动的转动惯量为

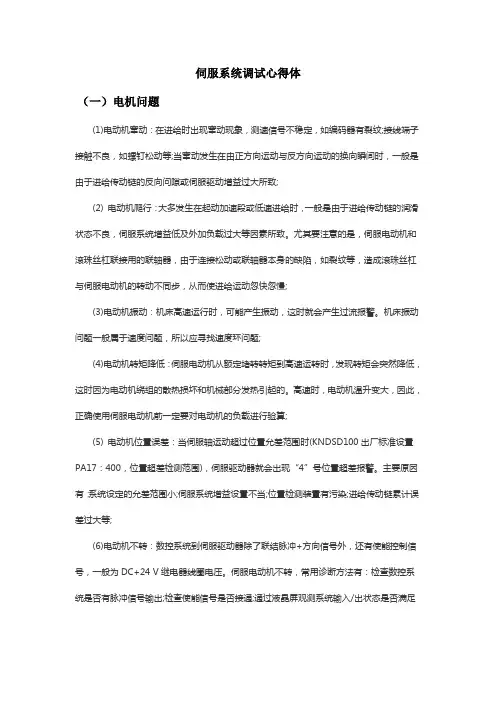

伺服系统调试心得体
