射孔设计总纲

试油射孔联作

完井测试是指利用带有测试工具的管柱，在射孔后井筒中获取地层流体以及测试资料，并对流体和测试资料进行数据分析后，对油层进行定性或定量评价的一种方法。能够通过测试获得的各项地层和流体参数预测油气井的产液量（包括产油量、产气量和产水量），帮助人们判断测试层有无开采价值或者如何采取科学的方法进行开采以及需要采取怎样的措施以提高油气井的产量[1]。但是，完井测试作业一般是在射孔后重新下管柱进行的，射孔后压井起管柱再下测试管柱过程中，会使压井液进入射孔孔道渗入地层，造成对油气层的伤害，从而影响地层评价的真实性。通源石油：射孔测试联作是将射孔器与测试工具联接成管柱，一次下井同时完成射孔和测试两项作业的一项工艺技术。采用射孔测试联作，不仅能够降低作业成本和作业风险，而且避免了射孔后再次压井下管柱对地层造成的二次污染，提高油井录取资料的准确性，使油井开发评价更具有真实性[1]。目前，射孔测试联作工艺技术在国内内陆和海上油田已经得到广泛应用，形成了一整套的测试工具、作业规范和数据处理方法，技术成熟。而对于复合射孔，由于射孔的同时伴随火药爆燃所产生的高温高压气体的冲击作用，会对测试管柱（包括封隔器和测试仪器）造成损伤，因此，长期以来，复合射孔一直未能实现与测试联作，特别是在当今复合射孔技术在油气田开发上已经得到了广泛的应用，年作业量占到总射孔量的30%以上，研究开发复合射孔与测试联作工艺技术显得尤为重要。通源石油：复合射孔与测试联作工艺技术是利用现有成熟的复合射孔产品技术以及地层测试技术，将两项技术有机地结合起来，一次下井作业，实现射孔压裂后无需起管柱，直接进行测试的一项新工艺技术。本文通过对复合射孔井筒压力分布规律的理论和试验研究，设计开发了一套能够有效衰减井筒轴向压力和径向震动的组合工具，经现场应用，该套工具能够有效保护封隔器和测试仪器不受损伤，测试仪器工作正常，解决了长期以来复合射孔与测试未能实现联作的问题。该工艺技术的突破，不仅使作业成本得到大幅度的降低，同时也降低了作业风险，对提高油井录取资料的准确度以及油井开发评价的真实性起到积极的作用。

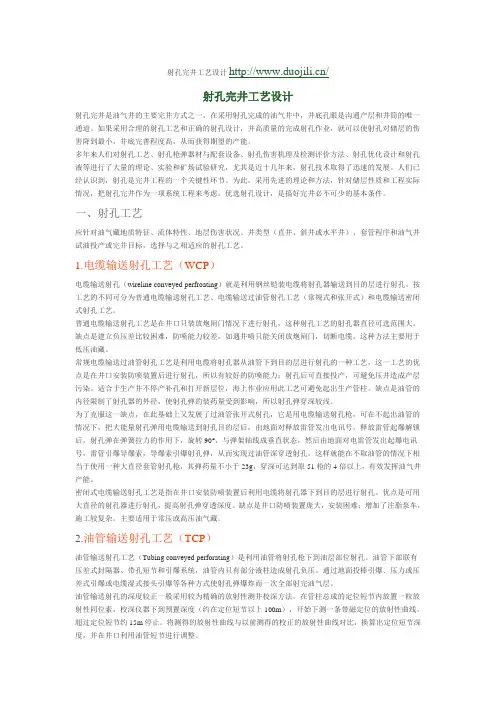

射孔

5.3.完井设计的基本理论 5.3.1.完井方式 5.3.1.1射孔完井方式套管射孔完井是钻穿油层直至设计井深，然后下面层套管至油层底部注水泥固井，最后射孔，射孔弹射穿油层套管、水泥环并穿透油层某一深度，建立起油流的通道。套管射孔完井既可选择性地射开不同压力、不同物性的油层，以避免层间干扰，还可避开夹层水、底水、气顶和夹层的坍塌，具备实施分层注采和选择性压裂或酸化等分层作业的条件。尾管射孔完井是在钻头钻至油层顶界后，下技术套管注水泥固井，而后用小一级的钻头钻穿油层至设计井深，用钻具将尾管送下并悬挂在技术套管上，尾管 50，再对尾管注水泥固井，最后射孔。尾管射和技术套管的重合段一般不小于m 孔完井由于在钻开油层以前上部地层已被技术套管封固。因此，可以采用与油层相配伍的钻井液以平衡压力、欠平衡压力的方法钻开油层，有利于保护油层。此外这种完井方式可以减少套管重量和油井水泥的用量，从而降低完井成本。目前较深的油，气井大多采用此方法完井。图5.2 套管射孔完井图5.3 尾管射孔完井 5.3.1.2裸眼完井方式

裸眼完井的最主要特点是油层完全裸露，因而油层具有最大的渗流面积。这种井称为水动力学完善井，其产能较高。裸眼完井虽然完善程度高，但使用局限性很大，例如：不能克服井壁坍塌和油层出砂对油井生产的影响；不能克服生产层范围内不同压力的油、气、水层的相互干扰；无法进行选择性酸化和压裂等。 5.3.1.3割缝衬管完井方式割缝衬管完井方式是钻头钻至油层顶界后，先下技术套管注水泥固井，再从技术套管中下入直径小一级的钻头钻穿油层至设计井深。最后在油层部位下入预先割缝的衬管，依靠衬管顶部的衬管悬挂器（卡瓦封隔器），将衬管悬挂在技术套管上，并密封衬管和套管之间的环形空间，使油气通过衬管的割缝流入井筒。这种完井方式油层不会遭受固井水泥浆的损害，可以采用与油层相配伍的钻井液或其它保护油层的钻井技术钻开油层，当割缝衬管发生磨损或失效时也可以起出修理或更换。 5.3.1.4砾石充填完井方式它是先将绕丝筛管下入井内油层部位，然后用充填液将在地面上预先选好的砾石泵送至绕丝筛管与井眼或绕丝筛管与套管之间的环形空间内，构成一个砾石充填层，以阻挡油层砂流入井筒，达到保护井壁、防砂入井的目的。砾石充填完井一般都使用不锈钢绕丝筛管而不用割缝衬管。

油田射孔枪优化改进及应用.docx

油田射孔枪优化改进及应用射孔枪是油田开采作业能否顺利完成的关键工具，是油田井下开孔的主要工具。针对射孔枪的工作原理，运用ANSYS智能优化软件对其进行结构优化设计，不断提高我国对于油田射孔枪的设计水平，对提高我国油田开采效率，满足日益增加的原油需求量，具有非常重要的意义。射孔枪的工作原理石油射孔枪由枪头、枪身、枪尾三部分组成，连接处均采用梯形螺纹来连接以保证具有较高的连接强度，枪身均匀分布外盲孔并嵌入定位销钉来保证射孔与盲孔位置对正。目前国内广泛应用的是聚能射孔弹对于射孔枪的强度与结构设计要求很高，不但要严格控制对输油管道与水泥环的冲击力，还需要具有良好的发射效率来保证射孔枪具有较高的工作效率，同时合理的盲孔深度设计能够使得枪身具有较小的厚度与强度，更能够有效提高发射率。射孔枪有限元分析 2.1创建有限元的模型实际工作中多采用创建有限元模型来分析复杂的井下油田状态参数，具体过程可以分为：建立数学几何模型、定义结构材料特点、设计功能单元、施加载荷并根据载荷数据求解及划分边界条件、处理运算结果检测系统运行状态。创建有限元模型即根据作业内容设定模型标题；ANSYS软件无系统单位制，因此需要技术人员根据实际工作参数设定单位制，并保证在同一模型中具有统一单位制；ANSYS软件系统数据库中储存有不同类型的常用功能单元数据，且每种系统单元类型均具有特定编制符号，如OLID95、PLANE76；选定单元类型后需要嵌入与单元类型相符合的单元实常数，如BEAM3单元的截面面积；然后根据实际操作环境设定材料物理性能参数，如弹性模量数、材料密度、应力状态、线膨胀系数等；然后根据设定的结构创建几何模型，并根据智能网格模拟功能产生物理分析模型。 2.2对加载荷进行有限次求解有限元模型创建好后，可直接利用SOLUTION处理器来规定结构类型和分析操作选项，然后调用数据库中的数据，对模型施加可控制调节的动态载荷数据，并根据载荷参数对有限元模型进行有限次求解并可恢复初始化状态。数据分析类型一般分为：静态、瞬态、调谐等；在ANSYS软件中对有限元模型施加的载荷可分为DOF(自由度)约束、体积载荷、惯性载荷、耦合场载荷等；求解初始化功能主要是从ANSYS数据库系统中选定相符的有限元模型以及载荷数据，来进行运算求解，然后将计算结果输入到系统数据库中存储起来以备调用。

测试射孔联作施工工程

测试射孔联作【射孔】施工规程 1．范围本标准规定了射孔测试联作现场操作及施工工艺技术要求。本标准适用于环空加压引爆式的测试联作施工。 2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的文件，其最新版本适用于本标准。 SY/T5128 油气聚能射孔器通用技术条件 SY/T5132 测井原始资料解释 SY/T5136 石油射孔和井壁取心用爆炸物品储存,运输和使用的安全规定 SY/T5125 射孔施工及质量监控规范 3. 测前准备 3.1资料的准备根据射孔通知单，准备对应的解释成果图，做出射孔施工设计 3.2 射孔通知单的核对 a)射孔层位数据：井短、层厚、解释结论； b)射孔数据：枪型、弹型、孔密、孔数； c)井筒数据：人工井底、水泥返高、套管内径(或外径)及壁厚、井

筒液体密度、液面高度、井温、井斜及测压结果等。 3.3排炮设计 3.3.1 根据通知单制定拍炮单，排炮单上必须有射孔井段、射孔层厚、孔密、弹型、枪型、排炮人、校队人、核对人。按照井深从上至下（由浅到深）的原则，依次标出枪神编号（包括夹层枪）、装弹数、夹层枪长度和接头长度等。 3.3.2 要遵循射孔层段内少设接头的原则，保证射孔层段被最大化的射开。 3.4 射孔测试联作器材要求 3.4.1 聚能射孔器应符合SY/T5128的要求。 3.4.2 队下井的流管和压力转换机头进行试验检验，要求加压35MPA，保证静压15min不渗漏为合格。 3.4.3 使用前应认真保养测试联作的减振器。 3.4.4 根据井深和射孔段的长度确定减震器上阻尼孔丝堵开放的数量。井深小于3000m，或下井射孔弹数超过200发时，每支减震器开放一个阻尼孔；其他情况下，每支减震器上应开放两个阻尼孔。 3.4.5 检查并安装好所有的剪切销钉。 3.5 射孔强的组装 3.5.1核对射孔井段数据、枪型、弹型、孔密、总射孔枪支数，确保数据无误。 3.5.2 按照射孔通知单要求，及时进行射孔枪的排炮组装，具体操作如下:

水平井射孔工艺技术(科普)

水平井射孔工艺技术 1、简介水平井工程是近年发展起来的一项新技术，是“稀井高产”的重要手段。水平井技术已成为近50年来石油技术进步的代表象征，这从勘探到提高采收率各个阶段均有着广泛的应用潜力，在实现井网调整，控制流向和完井类型，减少液流损失和调整油藏压力等方面的灵活性，已成为一种油藏完井新方法，而水平井射孔技术则是水平井技术的重要组成部分。四川石油测井公司早在1994年就对水平井射孔技术开始了立项研究，经过几年的研究和现场试验，形成了一整套中、长半径的水平井射孔工艺技术，该技术国内领先，部分技术达国际先进水平，该成果获中国石油天然气集团公司2000年技术创新二等奖。水平井套管井射孔完井既有利于提高产量又有利于以后进行增产措施和封堵作业。但水平井射孔井段长达几百米甚至上千米，要求射孔一次作业成功；要求向水平两边或两边以下３０°定向发射以免造成砂子沉降和底水突进；要求长达几百米的射孔枪顺利通过造斜段下入和起出。实践证明，我们已经解决了上述难题并能保证施工的安全性和可靠性。 2、主要特点 2采用液压延时分段起爆方式能完成长水平段的射孔作业。 2采用弹架旋转的内定向方式，定向精度高且与枪身旋转的外定向方式相比，在相同套管内径下可选择更大直径的水平井射孔枪。 2采用接头旋转扶正环和滚珠枪尾可大大减少起下射孔枪时的摩擦力。 2接头与枪体之间，公母接头之间采用防退扣装置，避免了落枪的可能。 2最新研制的起爆开孔装置可实现水平井的再射孔而不会将井液挤到地层中去。 2可实现全井筒氮气加压起爆方式完成水平井的射孔作业。 2可实现限流压裂的水平井射孔作业。 2利用独创的旁通传压起爆系统能完成水平井的射孔测试联作。 2采用地面监测系统能监测井下各段射孔枪的发射情况。 3、主要技术参数 2射孔枪外径：Ф８９mm 、Ф102mm 、Ф127 mm 2最高工作压力：９０MPa 、105MPa 、90MPa 2延时时间：５—7min 2定向方式：内旋转定向 2定向精度：±５° 2定向率：>９５％ 2发射率：>９９％ 2孔密：１０－２０孔／米 2枪体抗弯能力：３０°／３０米。 4、施工工艺（1）起爆方式水平井射孔起爆不同于一般直井射孔，不能采用投棒起爆方式，也不同于一般斜井射孔，它属于超长井段射孔，不宜采用一个压力起爆器的起爆方式。在水平段各点压力值相等，它可以实现几个乃至几十个射孔段的同时起爆，完全满足水平井一次射孔多段的要求，将大大提高工效。四川石油测井公司已成功地应用了三种负压起爆方式，分别是：①液垫或气垫加压力延时起爆器；②油压开孔装置加压延时起爆器；③旁通传压装置加压力起中爆器。

电缆输送射孔工艺技术

第一节电缆输送射孔工艺技术电缆输送射孔按工艺的不同又可分为： 1、普通电缆输送射孔普通电缆输送射孔是利用油矿电缆把射孔器通过井口防喷器和井内套管下放到一定深度，在套管内通过深度校正，然后对目的层进行射孔的一种常规射孔方法。 2、过油管射孔技术过油管输送射孔是利用油矿电缆把过油管射孔器通过井口防喷装置、采油树和井内油管下放到套管中，在套管内通过深度校正，然后对目的层进行射孔的一种射孔方法，具有较好的防喷能力。过油管射孔可使用有枪身射孔器或无枪身射孔器，可在不起油管的情况下，用电缆将射孔器通过油管下到目的层进行射孔。能实现带压射孔、不停产射孔，射孔后直接投产，可避免在起下油管时压井所造成产层和环境污染。主要适用于：1、生产井、注水井补孔。 2、带压生产井不停产补孔。 3、套变严重不适于其它射孔器起下的井。 4、小直径套管井。

3、工程射孔主要包括油管冲孔射孔和套管封串射孔，油管冲孔具有装枪直径小、射孔孔径大、穿深稳定的特点。施工时，它只射穿油管而不损伤套管。冲孔作业可实现循环解卡和循环压井的目的。套管封串射孔具有装枪直径较大、射孔孔径大、穿深稳定的特点。施工时，它只射穿套管及水泥环而不射入地层。当油气井中某层因固井质量或其他原因造成的上下层串通时可以进行封串射孔。然后挤水泥达到封串的目的。 4、工程爆炸主要包括爆炸切割、爆炸松扣。爆炸切割：当油管、套管或钻杆因各种原因被卡在井内，无法提出时，为了下一

步的施工或是为了减少损失需要上部未卡死的油管、套管或钻杆提出时，可选用爆炸切割作业。切割弹的型号（包括2寸-31 /2寸油管切割弹，3/2寸-7寸套管切割弹、2寸-51/2钻杆切割弹）特点和用途： UQ 系列油管切割弹、TQ 系列套管切割弹和ZQ 系列钻杆切割弹采用无杵堵粉末冶金不烧结药型罩、独特的聚能装药结构设计。产品具有切割成功率高、切口平齐、对其它管材无损伤等特点。切割弹可通过电缆输送在油气井内对油管、套管进行切割。爆炸松扣：当井内管柱因各种原因被卡死需要倒扣退出时，可选用专用的爆炸松扣器下到需要松开的接箍处，进行爆炸松扣作业。从而起出此点以上的管柱。施工要求：（一）组装爆炸杆 1. 根据井况资料和工程爆炸通知单的内容，确定导爆索电雷管的型号。 2. 确定用药量 3. 检查导爆索外皮有无损伤，有无断药现象。 4. 将导爆索均匀分布在爆炸杆的周围。 5. 每隔100mm 用白沙带捆扎一道。 6. 用高压绝缘胶带在爆炸杆的两端和中间绑扎三个扶正器。 7. 将电雷管紧附在导爆索的上端，用白沙布绑紧。雷管的一根引线接爆炸杆本体，另一根引线用黑胶布包好，捆扎好的最大外径应小于管柱内径。（二）爆炸松扣施工 1）当爆炸松扣器进入离卡点以上50m 时，通知井队以卡点以上钻具重量的100%～115%作拉力提升钻具后，再按每千米钻具扭转3～3.5圈给钻具施加反扭矩，然后射孔小队再下放电缆，测量对深曲线，测出卡点以下50m 深度。 2）当测完钻具磁性接箍深度曲线后，用比例尺丈量每个接箍间距离与井队提供的管柱结构数据是否相符，确认无误后，同井队技术人员一起确定松扣深度位置和采用的标准接箍。 3）利用爆炸松扣器的零长和已确定的标准接箍上起电缆，使爆炸松扣器正好对准要松扣的接箍上，通电点火引爆雷管和导爆索，产生爆轰波冲击丝扣，使扣松动，从而达到松扣目的。（三）爆炸松扣炸药量的选择爆炸松扣药量的选择应根据卡点深度的不同，钻井液密度大小及钻具钢的差别而选用不同药量。 5、电缆桥塞电缆桥塞工艺就是根据油气井的封层需要在已射孔的两个层位之间进行封堵，同时可以在分层试油时上返封层。达到预期的分层，封堵进行生产或试油的目的。该工艺施工时间短，座封深度准确，座封牢固安全可靠。对于两个层位之间距离较近的封堵效果明显优于其它方式。目前电缆桥塞规格为：5寸、51/2寸、7寸、95 /8寸。适用于相应规格的套管。是理想的分层试油或分层采油的封层方法。施工技术（一）STS 电缆桥塞压力密封工具工作原理：位于电缆密封工具上端的电动高温点火器点着后产生火花，引着位于点

油田射孔枪优化改进及应用(正式版)

文件编号：TP-AR-L1790 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本）编订：_______________ 审核：_______________ 单位：_______________ 油田射孔枪优化改进及应用(正式版)

油田射孔枪优化改进及应用(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。射孔枪是油田开采作业能否顺利完成的关键工具，是油田井下开孔的主要工具。针对射孔枪的工作原理，运用ANSYS智能优化软件对其进行结构优化设计，不断提高我国对于油田射孔枪的设计水平，对提高我国油田开采效率，满足日益增加的原油需求量，具有非常重要的意义。射孔枪的工作原理石油射孔枪由枪头、枪身、枪尾三部分组成，连接处均采用梯形螺纹来连接以保证具有较高的连接强度，枪身均匀分布外盲孔并嵌入定位销钉来保证射孔与盲孔位置对正。目前国内广泛应用的是聚能射孔弹

对于射孔枪的强度与结构设计要求很高，不但要严格控制对输油管道与水泥环的冲击力，还需要具有良好的发射效率来保证射孔枪具有较高的工作效率，同时合理的盲孔深度设计能够使得枪身具有较小的厚度与强度，更能够有效提高发射率。射孔枪有限元分析 2.1创建有限元的模型实际工作中多采用创建有限元模型来分析复杂的井下油田状态参数，具体过程可以分为：建立数学几何模型、定义结构材料特点、设计功能单元、施加载荷并根据载荷数据求解及划分边界条件、处理运算结果检测系统运行状态。创建有限元模型即根据作业内容设定模型标题；ANSYS软件无系统单位制，因此需要技术人员根据实际工作参数设定单位制，并保证在同一模型中具有统一单位制；ANSYS软件系统数据库

射孔工艺流程(参考模板)

规射孔作业施工

范

施工作业小队生产准备 1副操作员领取生产常用料，存放在工程车上相应的材料箱中。 2操作员对数控射孔仪进行日常保养和检查，填写“仪器维修保养”记录。 3井口工对天地滑轮、井口马达、定位器、电缆等辅助设备进行检查，维修保养。按标准在电缆上绑扎安全记号，领取日常生产用料。 4绞车工对绞车系统进行检查，维修保养。 5联炮工(井口岗)准备好不同枪型的配件，领取日常生产用料。施工作业小队施工前的准备 1小队长接收“射孔工作记录”，落实井位和行车路线，组织各岗做好出发前准备。 2操作员到四分公司计算组领取射孔资料，清点射孔资料后在资料领还记录本上签字，射孔资料放在资料包内，资料包存放到工程车资料柜中，锁好。 3联炮工带“危险品发收登记簿”到供应站危险品专用库房领取雷管，清点数量后签字，雷管放在雷管盒中，雷管盒存放在工程车的防爆箱中，锁好。 4联炮工带“危险品领取证”到四分公司装炮班射孔器专用库房领取射孔器，检查无误后签字并执行SY/T6308、Q/CNPC46的有关规定。 5按公司《搬运、储存、包装、防护和交付程序》检查仪器设备状态以及相应资料。

6小队长出发前讲解行车路线和途中注意事项。

7施工小队车辆和运输公司枪车编队行驶，控制车速，文明行驶。8枪身在运输途中捆压牢固。 9应由持有危险品操作证人员负责押运并执行SY/T5436的有关规定。 10起爆器和枪身应分车运输。 11注意行驶安全，正点到达施工作业现场。 12进入井场，全体人员按规定穿戴和使用劳动保护用品和用具执行SY/T6524的规定。 13施工作业环境认可。 a)保证施工作业必要的设施（水、电、吊升设备等）； b)射孔作业井口安装防喷闸门； c)检查井场漏电电流应小于30mA； d)对于射孔作业环境条件的不符合项，由小队长与作业队负责人协商解决。 14收集地质、工程数据和信息。 a)小队长了解压井液及液面高度、套管结构、人工井底等工程数据； b)操作员与作业队负责人核对通知单上的全部数据，不核对通知单或通知单核对不上拒绝施工。 15班前会小队长组织召开有甲方代表和施工小队全员参加的班前会，介绍井身结构，压井液情况，明确施工作业方法及安全防范措施。现场安装及施工
