疏水阀型号

疏水阀型号
疏水阀型号

CS47H可调双金属片式蒸汽疏水阀CS44H液体膨胀式蒸汽疏水阀CS19h热动力式自由半浮球式

CS17可调双金属片式蒸汽疏水阀CS15H自由半浮球式蒸汽疏水阀

自动自由浮球式CS41HCS45H 自由半浮球式蒸汽疏水阀CS14H液体膨胀式蒸汽疏水阀

CS47H可调双金属片式可调恒温式疏水STB CS49H热动力式

SF-123双金属片式蒸汽疏水阀

CS69H CS49h 热动力式

疏水阀型号编制说明

据上海闵高阀门有限公司原上海闵行区高中压阀门厂对疏水阀的型号编制统计: 疏水阀类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。 第一单元疏水阀代号:C 第二单元减压阀传动代号: 传动 方式 电磁动 电磁-液动 电-液动 蜗轮 正齿轮 伞齿轮 气动 液动 气-液动 电动 手柄 手轮 代号 0 1 2 3 4 5 6 7 8 9 无代号 第三单元减压阀连接方式代号 连接方式 内螺纹 外螺纹 两不同连接 法兰 焊接 对夹 卡箍 卡套 代号 1 2 3 4 6 7 8 9 第四单元疏水阀结构形式代号

结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6 浮桶式 3 双金属片式7 液体或固体膨胀式 4 脉冲式8 钟形浮子式 5 圆盘热动力式9 第五单元密封副材料: 当密封副的密封面材料不同时,以硬度低的材料代号表示。 六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍 七单元:阀体材料

1. 普通疏水阀:适用于介质温度-40~425℃的阀门。 2. 高温疏水阀:适用于介质温度425~600℃的阀门。 3. 耐热疏水阀:适用于介质温度600℃以上的阀门。 4. 低温疏水阀:适用于介质温度-40~-150℃的阀门。 5. 超低温疏水阀:适用于介质温度-150℃以下的阀门。 按公称通径分,根据阀门的公称通径可分: 1. 小口径疏水阀:公称通径DN<40mm的阀门。 2. 中口径疏水阀:公称通径DN50~300mm的阀门。 3. 大口径疏水阀:公称通径DN350~1200mm的阀门。 4. 特大口径疏水阀:公称通径DN≥1400mm的阀门。

JB_T308-2004阀门型号编制方法

JB T308-2004阀门型号编制方法 中国工业管件网 1 范围 本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。 本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。 3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、

密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示,按表l的规定表示。 表1 阀门类型代号 3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按表2的规定。 表2 具有其他功能作用或带有其他特异结构的阀门表示代号

3.3 驱动方式代号 3.3.1 驱动方式代号用阿拉伯数字表示,按表3的规定。 表3 阀门驱动方式代号 3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。 3.3.3 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示; 3.3.4 防爆电动装置的阀门用9B表示; 3.4 连接形式代号 3.4.1 连接形式代号用阿拉伯数字表示,按表4规定的。 3.4.2 各种连接形式的具体结构、采用标准或方式(如:法兰面形式

各种阀门型号全套整合

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。按闸板构造分, 也分两类, 一是平行, 二是模式。

截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类: 直通式、直角式及直流式斜截止阀。 3. 蝶阀

蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀 球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

蒸汽疏水阀工作原理

蒸汽疏水阀工作原理
一、国内蒸汽疏水阀现状概述 蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上, 能自动地排除蒸汽使用设备和管道中的冷凝水、 空气及其它不可凝结的气体,并能防止蒸汽泄漏的自动阀门。蒸汽广泛地应用于工业生产和生活设 施中,无论在蒸汽的输送管道系统,还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、 换热、采暖、空调等工艺,过程中所产生的冷凝水都需要通过蒸汽疏水阀排除,而不允许蒸汽泄 漏。 蒸汽疏水阀性能的优劣,对于蒸汽系统的正常运行,用汽设备热效率的提高及能源的合理利 用等方面具有至关重要的作用。 特别是在煤、石油及天然气等一次能源日益减少的情况下,世界各国政府都将节约能源和开发 新能源作为重要的国策。而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。 据我 国有关部门统计,目前全国蒸汽疏水阀拥有量约为 432.4 万台,大约有 80%的产品达不到现行国家 标准漏汽量小于 3%的要求,其泄漏率大都在 10%左右,这样一台蒸汽疏水阀就耍浪费 4.44 吨标煤, 全国正在使用的达不到现行国家标准的疏水阀就要浪费 1432.33 万吨标煤, 折合人民币 186203 万元, 这是一笔相当可观的数字,由此可见蒸汽疏水阀的节能作用之大,及其在国民经济发展中的地位之 重要是不可等闲视之的。 随着国外能源危机的进一步加剧和现代化工业技术的迅速发展,对热能充分利用的要求日益提 高,蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。国外蒸汽疏水阀生产厂家为适应现代工 业的需要,研制工作更加深入,生产发展很快。
二、各种蒸汽疏水阀的工作原理 当蒸汽冷凝时,它会释放出汽化的能量(潜热能)而形成冷凝水。冷凝水只含有饱和温度下水 所含有的能量(显热能)。但是为了确保蒸汽系统中维持最大的热传导效率,此冷凝水必须排出系 统之外,另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出 蒸汽系统,但同时必须保留有用的蒸汽,这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。 蒸汽疏水阀有各种不同的疏水方式,有些是感应密度的变化(如机械式)而动作,有些是感应 温度的变化而动作排放, 而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感应开关的。 目前疏水阀在世界范围内,按工作原理划分,主要有三大类 1、机械型蒸汽疏水阀(利用冷凝水与蒸汽之间的密度差来操作) 机械类疏水阀的第一大类是浮球式疏水阀,目前国际上主导的产品为连杆式浮球疏水阀,其工 作原理如图 1 所示。疏水阀除了排水阻汽功能外,要求具有良好的排空气性能。有些疏水阀除了排

蒸汽疏水阀选型及蒸汽管道疏水量的计算

蒸汽疏水阀选型及蒸汽管道疏水量的计算 上海沪工阀门厂(集团)有限公司 2010-06-10 摘要:介绍蒸汽疏水阀的类别及原理,对选型、安装进行一些探讨并提出了过热蒸汽管道、湿蒸汽管道的经常疏水量及启动疏水童的计算公式。 关健词:蒸汽疏水阀;疏水量;疏水阀选型 1 前言 蒸汽疏水阀是一种能自动从蒸汽管道和蒸汽用汽设备中排除凝结水和其他不凝结气体,并阻止蒸汽泄漏的阀门。它能保证各种加热工艺设备及管线所需要温度和热量并使之正常工作。蒸汽疏水阀动作正常与否,影响着蒸汽使用设备的性能、效率和寿命。据测算供热系统节能改造中,更新性能优良的蒸汽疏水阀其费用仅占系统改造总投资的 7.5%,而节约能源量可占系统总节能量的 30%。 以下对疏水阀的选型、安装方式及蒸汽疏水量的计算进行一些探讨。 2 蒸汽疏水阀的类别及原理 疏水阀按动作原理分类主要有:浮球型疏水阀、热静力型疏水阀、热动力型疏水阀、倒置桶型疏水阀等。 2.1 浮球型疏水阀 浮球型疏水阀包括一个浮球和波纹管元件。自由浮球式疏水阀是利用阿基米德浮力原理,使浮球随体腔内液面的升降而升降,从而打开或关闭阀座排水孔形成排水阻汽动作。浮球型疏水阀对排放容量和工作压力广泛适应,但不推荐用于有可能发生水锤的系统中。 这类阀的特点是:适用于大排量,体积较大;使用时若超出蒸汽疏水阀的设计压力,阀门则不能打开;在寒冷地区,为了防止蒸汽疏水阀内部的凝结水冻结,必须进行保温。 浮球型疏水阀的故障主要是关闭故障,浮球可能损坏或下沉,不能保持在开的位置。 2.2 热静力型疏水阀 热静力型蒸汽疏水阀是靠蒸汽和冷却的凝结水和空气之间的温差来工作的。蒸汽增加热静力元件内部的压力,使疏水阀关闭。凝结水和不凝结气体在集水管中积存,温度开始下

疏水阀的原理以及区别

疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。 疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。 疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。 一.机械型疏水阀: 机械型也称浮子型,是利用凝结水与蒸汽的密度差,通过凝结水液位变化,使浮子升降带动阀瓣开启或关闭,达到阻汽排水目的。机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备里不存水,能使加热设备达到最佳换热效率。最大背压率为80%,工作质量高,是生产工艺加热设备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等 1. 自由浮球式疏水阀: 自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,“YQ牌”疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。 设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。最小工作压力0.01Mpa,从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到最佳换热效率。背压率大于85%,是生产工艺加热设备最理想的疏水阀之一。 2. 自由半浮球式疏水阀: 自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。整个球面都可为密封,使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏。背压率大于80%,能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到最佳换热效率。 当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续

标准阀门型号编制方法及示例

标准阀门型号编制方法及示例 1.标准阀门型号编制方法如下: 2.类型代号用汉语拼音字母表示,按表1的规定。 表1 类型代号类型代号 闸阀Z 旋塞阀X 截止阀J 止回阀和底阀H 节流阀L 安全阀 A 球阀Q 减压阀Y 蝶阀 D 疏水阀S 隔膜阀G 柱塞阀U 注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。 3.传动方式代号用阿拉伯数字表示,按表2的规定。 表2 传动方式代号传动方式代号 电磁动0 伞齿轮 5 电磁-液动 1 气动 6 电-液动 2 液动7 蜗轮 3 气-液动8 正齿轮 4 电动9 注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。 (2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动

用6S表示,防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。4.连接形式代号用阿拉伯数字代号表示,按表3的规定。 表3 5.结构形式代号用阿拉伯数字表示,按表4~13的规定。 表4 表5

表6 表7 表8 表9

表10 表11 表12

表13 6.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。 表14 7.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。 8.阀体材料代号用汉语拼音字母表示,按表15的规定。 表15

注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。 9.示例: 例1:电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 直动楔式双闸板闸阀 例2:手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P 外螺纹球阀 例3:气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6k41J-6 气动常开式衬胶隔膜阀 例4:液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5 液动蝶阀 例5:电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170 电动焊接截止阀

标准阀门型号编制及表示方法

标准阀门型号编制及表示方法

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明

阀门型号编制方法 国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出,按照GB/T1.1-2009给出的规则起草,阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。 阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。 阀门型号表示方法 当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要;目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂家可按自己的情况制订出编号方法。 阀门类型代号(表) 类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀 代号D A G Q Z H X Y J GL FL A 二单元、阀门传动方式(代号): 阀门传动方式代号(表) 传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮 浮动球直通流道1 直通流道7 固定球 Y形三通流道2四通流道6

L形三通流道4T形三通流道8 T形三通流道5L形三通流道9 ——半球直通0 止回阀结构形式代号(表) 止回阀结构形式止回阀代号止回阀结构形式止回阀代号 升降式阀瓣直通流道1 旋启式阀瓣 单瓣结构4立式结构2多瓣结构5角式流道3双瓣结构6 ———蝶形止回式7 ⑤截止阀、节流阀和柱塞阀结构形式代号 截止阀结构形式代号(表) 截止阀结构形式截止阀代号截止阀结构形式截止阀代号 阀瓣非平衡式直通流道1 阀瓣平衡式 直通流道6 Z形流道2角式流道7三通流道3——角式流道4——直流流道5—— ⑥隔膜阀结构形式代号 隔膜阀结构形式代号(表) 隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号 屋脊流道1直通流道6 直流流道5Y形角式流道8 ⑦旋塞阀结构形式代号 旋塞阀结构形式代号(表) 旋塞阀结构形式旋塞阀代号旋塞阀结构形式旋塞阀代号 填料密封直通流道3 油密封 直通流道7 T形三通流道4T形三通流道8

疏水阀的准确选型条件.

疏水阀的正确选型条件 简介:机械型疏水阀按不同的工作压差段,分成多种规格阀座孔径的“阀座号” , 每个工作压差段与“阀座号”组成一条坐标曲线的排水量, 不同“阀座号” 的疏水量有很大差别。机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号” 。不能以公称压力来定“阀座号” , 如果选错“阀座号” , 有可能出现疏水阀不工作或设备存水, 影响设备正常运行。 1. 疏水阀的疏水量: 选用疏水阀时, 必须按设备每小时的耗汽量乘以选用倍率 2-3倍为最大凝结水量, 来选择疏水阀的排水量。才能保证疏水阀在开车时能尽快排出凝结水, 迅速提高加热设备的温度。疏水阀排放能量不够,会造成凝结水不能及时排出,降低加热设备的热效率。 (当蒸汽加热设备刚开始送汽时, 设备是冷的,内部充满空气, 需要疏水阀把空气迅速排出,再排大量低温凝结水, 使设备逐渐热起来, 然后设备进入正常工作状态。由于开车时, 大量空气和低温凝结水, 较低的入口压力, 使疏水阀超负荷运行, 此时疏水阀要求比正常工作时的排水量大, 所以按选用倍率 2-3倍来选择疏水阀。 2. 疏水阀的工作压差: 选用疏水阀时, 不能以公称压力选疏水阀, 因为公称压力只能表示疏水阀体壳承受压力等级, 疏水阀公称压力与工作压力的差别很大。所以要根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。疏水阀后背压计算方式是: (当疏水阀后凝结水排入大气时, 疏水阀的出口背压为零。如果把疏水阀排出的冷凝水集中回收,此时,疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器(回水箱内压力三者之和。 3. 机械型疏水阀的阀座号: 机械型疏水阀按不同的工作压差段,分成多种规格阀座孔径的“阀座号” , 每个工作压差段与“阀座号”组成一条坐标曲线的排水量, 不同“阀座号” 的疏水量有很大差

阀门型号编制方法命名代码说明

阀门型号编制方法、命名、代码说明
2011-7-15 22:21:00 来源:冈野集团有限公司
1 范围
本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。
本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减
压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。
2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的
修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。 3.1.2 编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。
JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示,按表 l 的规定表示。
表 1 阀门类型代号
阀门类型
代号
阀门类型
弹簧载荷安全阀
A
排污阀
蝶阀
D
球阀
隔膜阀
G
蒸汽疏水阀
杠杆式安全阀
GA
柱塞阀
止回阀和底阀
H
旋塞阀
截止阀
J
减压阀
节流阀
L
闸阀
3.2.2 当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字 母,按表 2 的规定。
表 2 具有其他功能作用或带有其他特异结构的阀门表示代号
第二功能作用名称
代号
第二功能作用名称
保温型
B
排渣型
低温型
Da
快速型
防火型
F
(阀杆密封)波纹管型
缓闭型
H

a 低温型指允许使用温度低于—46℃以下的阀门。
3.3 驱动方式代号
代号 P Q S U X Y Z
代号 P Q W —
1

JBT3082004阀门__型号编制方法

阀门型号编制方法 Valves model designation method 2004-10-20发布2005-04-01实施中华人民共和国国家发展和改革委员会发布 目次 前言 (Ⅱ) 1 范围 (1)

2 规范性引用文件 (1) 3 型号编制和代号表示方法 (1) 3.1 阀门的型号编制方法 (1) 3.2 阀门类型代号 (1) 3.3 驱动方式代号 (2) 3.4 连接形式代号 (2) 3.5 阀门结构形式代号 (3) 3.6 密封面或衬里材料代号 (5) 3.7 压力代号 (5) 3.8 阀体材料代号 (5) 3.9 命名 (6) 3.10 型号和名称编制方法示例 (6) 表1 阀门类型代号 (2) 表2 具有其他功能作用或带有其他特异结构的阀门表示代号 (2) 表3 阀门驱动方式代号 (2) 表4 阀门连接端连接形式代号 (3) 表5 闸阀结构形式代号 (3) 表6 截止阀、节流阀和柱塞阀结构形式代号 (3) 表7 球阀结构形式代号 (3) 表8 蝶阀结构形式代号 (3) 表9 隔膜阀结构形式代号 (4) 表10 旋塞阀结构形式代号 (4) 表11 上回阀结构形式代号 (4) 表12 安全阀结构形式代号 (4) 表13 减压阀结构形式代号 (4) 表14 蒸汽疏水阀结构形式代号 (4) 表15 排污阀结构形式代号 (5) 表16 密封面或衬里材料代号 (5) 表17 阀体材料代号 (5) 阀门型号编制方法 1 范围

本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。 本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、上回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T1048 管道元件公称压力 3 型号编制和代号表示方法 3.1阀门的型号编制方法 3.1.1阀门的型号由阀门类型、驱动旋启式、结构形式、密封面材料或衬里材料类型、压力代号或工作压力、阀体材料七部分组成。 3.1.2编制的顺序按:阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。 J Y □□□□—- □□ 注:“J Y”为氧气用截止阀阀门类别代号,其余代号按JB/T 308的规定。 3.2阀门类型代号 3.2.1阀门类型代号用汉语拼音字母表示,按表1的规定表示。 JB/T308-2004

疏水器选用规定

疏水器选用规定 根据我公司生产工艺情况,为确保节能降耗效果的实现,合理控制项目投入和维修费用,综合考虑生产的经济性,对我公司生产、改造项目疏水器选用做如下规定: 1、蒸汽作为热源的加热设备,蒸汽疏水器应选用蒸汽泄漏量最少、排水效果好的机械式疏 水阀,推荐采购的倒浮筒式疏水器,厂家可选用无锡中邦疏水器厂产品 2、需要长期保温的蒸汽夹套管路或蒸汽伴热管路,在安装位置允许的情况下,也应选用倒 浮筒式疏水器,厂家可选用无锡中邦疏水器厂产品;安装位置不允许时,可选用热静力式疏水器,推荐选用波纹管式疏水器。 3、短期加热设备和蒸汽夹套管应蒸汽泄漏量最少,价格适中的热静力式疏水器,推荐选用 波纹管式疏水器。 4、仅在开车时使用的疏水器也应选用蒸汽泄漏量最少,价格适中的热静力式疏水器,推荐 选用可调双金属片式疏水器。 5、严禁选择热动力式疏水器。 6、疏水器型号表示方法:CS ×××-××× 联接形式:1表示螺纹;2表示外螺纹;3表示内外螺纹;4表示法兰;6表示焊接; 结构形式:1表示自由浮球式;2表示自由半浮球式;3表示杠杆;4表示组合浮球式;5表示倒吊桶式;6表示膜盒式;7表示可调双金属片式;8表示波纹管式;9表示热 动力式。 阀芯材料:H不锈钢1Cr13;F氟塑料;T铜合金 压力等级:表示可使用的最高压力,单位Kg/cm2 阀体材料:C碳钢;H不锈钢1Cr13;P不锈钢0Cr19Ni9;R不锈钢00Cr17Ni14Mo2Ti;Z铸铁 7、参考标准: GB/T22654—2008 蒸汽疏水阀技术条件 GB/T12251—2005 蒸汽疏水阀试验方法 GB/T12250—2005 蒸汽疏水阀术语、标志、结构长度 GB/T12247—1989 蒸汽疏水阀分类 杭州油脂化工有限公司工程部

疏水阀选型参数

蒸汽疏水阀选型的技术参数 在根据制程工艺和加热需求的工况下,选择了合适的疏水阀类型,正确的疏水阀类型是是一切疏水阀选型的基础。 在选择和是的疏水阀形式(倒置桶、杠杆浮球、热静力、热动力、双金属等)以后,还必须选择正确的疏水阀口径,因为疏水阀的排量是基于排水孔的孔径、冷凝水的温度以及排水孔上下游的压差。 由于二次蒸汽的影响、对于一个给定的疏水阀在同样的上下游压差下,冷凝水的温度越低,排量也越大。瓦特节能的疏水阀排量图表中显示的是热态的冷凝水排量,在系统冷态起机时,疏水阀排量会有所增加。 起机负荷是必须予以考量的技术参数,很多情况下,客户会为了生产效率而牺牲节能。 通常情况下,起机负荷是正常工作负荷的2倍甚至更多。更为重要的是,在起机时由于蒸汽的流动受到阀门或管道通径的限制,蒸汽空间内的压力会显著降低此时,疏水阀上下游的压差也会随之降低。另外,冷凝水管道内的压力也降低疏水阀工作时的压差。瓦特节能的经验是在没有使用温控设备的系统中,按照正常工作时疏水阀上下游压差和两倍的正常工作负荷或更高来选择疏水阀,能够满足大部分使用工况。 连续调节的温度控制式需要注意的应用。在负荷降低时,连续调节的温度控制系统会减小控制阀的开度来减少进入系统内的蒸汽流量。蒸汽量减少使得蒸汽空间内的压力降低,导致疏水阀的上下游压差降低。 当系统控制温度低于疏水阀背压所对应的饱和蒸汽温度时,即使在仍有负荷的情况下,蒸汽空间的压力有可能会与疏水阀的背压相同(甚至背压等于大气压力时同样如此)。 当系统压力与疏水阀背压相同时,疏水阀就会积水,此时必须依靠冷凝水产生的重力压头来进行排水。0.5米的冷凝水高度能够产生0.05bar的重力压头,此时冷凝水就必须依靠这有限的重力压头来进行排放,在这种情况下,疏水阀必须根据正常的工作压差和正常工作负荷的4倍甚至更多来进行选型。 最高工作压力的考虑。在机械型疏水阀中,动作机构必须克服蒸汽压力作用在阀芯上的力才能动作对于浮球式和倒吊桶式疏水阀,最大工作压差受到其排放孔的孔径限制。尽管疏水 阀阀体能够耐受某一范围内的最高压力,但是对于此疏水阀而言,其最高工作压力仍然取决于排放孔的孔径.对于每一特定型号的疏水阀,排量曲线给出了其最高工作压差范围内的排量数据。 冷凝水实际排量的峰谷值和持续时间也会影响疏水阀的选型,过大的尺寸会导致疏水阀使用的寿命和泄漏问题,而过小的尺寸往往会导致疏水阀内流速太快导致内件寿命减短,流动容易被冲刷破损等问题。

蒸汽疏水阀规格和参数

蒸汽疏水阀规格和参数 编号术语符号单位定义 1 最高允许压力PMA Mpa 在给定温度下疏水阀壳体能够持久承受的最高压力 2 工作压力PO Mpa 在工作条件下疏水阀进口端的压力 3 最高工作压力PMO Mpa 在正正确动作作条件下、疏水阀进口最高压力 4 最低工作压力PMNO Mpa 在正确动作情况下,疏水阀进口端最低工作压力 5 工作背压POB Mpa 在工作条件下疏水阀出口端的压力 6 最高工作背压PMOB Mpa 在最高工作压力下,能正确动作时疏水阀出口端最高压力 7 背压率RPB % 工作背压与工作压力的百分比 8 最高背压率RMBP % 最高工作背压与最高工作压力的百分比 9 工作压差△P Mpa 工作压力与工作背压的差值 10 最大压差△PMX Mpa 工作压力与工作背压的最大差值 11 最小差值△PMN Mpa 工作压力与工作背压的最小差值 12 工作温度TO ℃在工作条件下疏水间进口端的温度 13 最高工作温度TMO ℃与最高工作压力相对应的饱和温度 14 最高允许温度TMA ℃在给定压力下水间壳体能够持久承受的最高温度 15 开阀温度TOP ℃在排水温度试验时,水网开启时的进口温度 16 关阀温度TCL ℃在排水温度试验时,蔬水间关闭时的进口温度 17 排水温度T ℃疏水阀能连续排放热水的温度 18 最高排水温度TM ℃在最高工作力下疏水阀能连续排放热凝结水的最高温度 19 过冷度△T℃凝结水温度与相应压力下饱和温度之差的绝对值 20 开阀过冷度△TOP℃开阀温度与相应压力下饱和温度之差的绝对值 21 关阀过冷度△TCL℃关温度与相应压力下他和温度之差的绝对值 22 最大过冷度△TMX℃开阀过冷度中的最大值 23 最低过冷度△TMN℃关阀过冷度中的最大值 24 漏气量Q Kg/h 单位时间疏水阀漏出新鲜蒸气的量 25 无负荷漏汽量Qms Kg/h 疏水前处于完全饱和蒸汽条件下的漏汽量 26 有负荷漏汽量qms Kg/h 在给定负荷率下,蒸汽水间的漏汽量 27 无负荷泄漏率RSN % 无负荷漏汽量与相应压力下最大热结水排量的百分比 28 有负荷泄漏率RSL % 有负荷漏汽量与试验时间内实际热凝结水排量的百分比 29 冷凝结水排量QC Kg/h 在给定压差和温度下疏水阀一小时内能排出的凝结水的最大重量 30 热凝结水排量QH Kg/h 在给定压差和20℃条件下疏水阀一小时内能排出的凝结水的最大重量 31 负荷率RL %试验时间内的实际热凝结水排量与试验压力下最大热凝结水排量的百分比 杭州瓦特节能工程有限公司依据GB12250整理

疏水阀规格参数确定

4。2 疏水阀得规格参数确定 4.2、1 排水量得确定 a) 凝结水量 1) 对于连续操作得用汽设备,计算凝结水量(G cal)应采用工艺计算得最大连续用汽量;对于间断操作得用汽设备,(Gcal)应采用操作周期中得最大用汽量、 2) 当开工时得用汽量大于上述数值时,可按具体情况加大安全系数[见下述第b)条款],或通过排污阀排放凝结水,或再并联一个疏水阀。 3)蒸汽管道、蒸汽伴热管得疏水量可取正常运行时产生得凝结水量计算值。如果在开工时产生得凝结水量大于计算值,可通过排污阀排放、 4) 蒸汽管道及阀门在开工时所产生得凝结水量 式中 G cal-—计算得凝结水量,kg/h; W1——钢管与阀门得总重,kg; W2——用于钢管与阀门得保温材料重量,kg; C1——钢管得比热容,kJ/(kg·k) 碳素钢C1=0、502 合金钢C1=0.486 C2-—保温材料得比热容,kJ/(kg·k)

或取C2=0.837 Δt1—-管材得升温速度,℃/min 一般取△t1=5℃/min Δt2——保温材料得升温速度,℃/min 一般取Δt2=Δt1/2 i1——工作条件下过热蒸汽得焓或饱与蒸汽得焓,kJ/kg; i2——工作条件下饱与水得焓,kJ/kg、 5) 正常工作时蒸汽管道得凝结水量: 式中 Q——蒸汽管道散热量,kJ/h; Gcal、i1、i2同式(4、2—1)。 6) 表4.2—1为蒸汽伴管用汽量得经验数值。

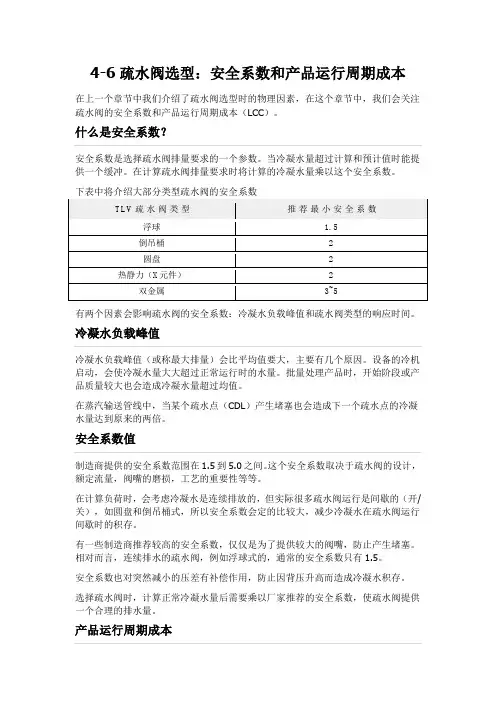

b)安全系数 由于疏水阀最大排水能力就是按照连续正常排水测得得,计算求得得设备或管道凝结水应乘以安全系数(n)。安全系数受下列因素影响: 1) 疏水阀得操作特性; 2) 估计或计算凝结水量得准确性; 3) 疏水阀得进出口压力。 如果凝结水量及压力条件可以准确确定,安全系数可以取小一些,以避免选用大尺寸得疏水阀,否则操作效率低,背压不正常,会降低使用寿命。 安全系数(n)得推荐值见表4。2-2。 c) 需要得排水量

蒸汽管道应该选择哪种疏水阀

蒸汽管道应该选用哪种疏水阀 蒸汽由锅炉内炉水加热蒸发形成,在产生和输送蒸汽过程中,不可避免的会将部分炉水携带,随同蒸汽进入蒸汽系统,瓦特节能称之为蒸汽携带。 蒸汽系统在启动时,必须加热整个蒸汽管网至蒸汽的温度,这势必会产生蒸汽的冷凝,瓦特节能把起机时加热蒸汽管网的这部分冷凝水称之为系统的启动负载。 当输送蒸汽时,由于外部环境与管道内蒸汽的温差,蒸汽持续地向环境散热,散热导致部分蒸汽冷凝,产生冷凝水。我们把蒸汽中冷凝水含水量高低定义为蒸汽的干度。瓦特节能把这部分冷凝水称之为蒸汽管网运行负载。 瓦特研究发现,即使良好的保温也无法完全避免蒸汽输送过程中的散热冷凝,当含有部分冷凝水的蒸汽将变得潮湿而富有侵蚀性,同时随着冷凝水的增多,高速流动的蒸汽会为其提供做够的“水头”,形成高动能的“水弹”或水锤。 水锤会对蒸汽系统产生一系列的破坏,管道、阀门、弯头、法兰、仪表、换热设备均有可能被水锤的冲击力而变形或损坏,严重时造成安全事故。 所以蒸汽管道必须沿程设置若干疏水阀,实现即时自动排除蒸汽冷凝水。 现实应用中,我们经常发现客户对如何选择蒸汽管道疏水阀存在误区,常见的矛盾是该选择热动力圆盘式疏水阀,还是该选择倒置桶疏水阀呢? 我们知道圆盘热动力式疏水阀的是一个结构非常简单的疏水阀。除去阀体内的流道和与阀体一体的阀座之外,单一的活动部件是一个阀片。这种类型的疏水阀靠蒸汽加速经过疏水阀时产生的压变作用而工作。在启动阶段,由于压力的作用,冷凝水和空气越过内侧阀座经阀片下部从小孔排出。当接近饱和态的凝结水经过时,由于闪蒸作用产生的蒸汽在变压室集聚关闭疏水阀。 热动力圆盘式疏水阀可用于高压和过热蒸汽,抗水锤、震动和冰冻,适合应用在野外等的恶劣工况时热动力疏水阀的优势明显。瓦特节能认为热动力式疏水阀的缺点也非常明显,热动力式疏水阀不能在低压差下工作,当用于蒸汽管道疏水时,在暖管起机时压力较低,必须辅助开启旁通。而停机时由于无法完全排尽冷凝水,所以必须辅助人工开启旁通或并联热静力疏水阀。 热动力圆盘式疏水阀背压不能高于进口压力的50%。现场我们经常可以发现,背压到30%即可导致热动力圆盘式疏水阀泄漏量翻倍。这也导致热动力圆盘式疏水阀只适应于开始系统而不适用于闭式冷凝水回收。 热动力式疏水阀几乎没有排空能力,容易形成疏水阀气锁。对于有排空要求的应用必须并联安装一个热静力式排气阀。热动力圆盘式疏水阀为平面密封,抗污垢能力非常不好,对杂质很敏感,必须内置过滤器。圆盘式疏水阀的工作原理是阀嘴闪蒸,任何含盐(锅炉携带和冷凝水污染)的冷凝水因结盐都会导致泄漏。所以热动力圆盘式疏水阀更适合干净蒸汽的主管疏水。 热动力圆盘式疏水阀排放时有噪声,一般不用于某些场合,如医院的病房或手术室、办公楼、工厂严格噪音等区域。 热动力式疏水阀选型过大,或低温环境、较大风速、下雨、潮湿等工况,会导致疏水阀动作过频,增加磨损影响,极大地降低疏水阀使用寿命。 倒置桶疏水阀本质是一种依靠密度差工作的疏水阀,瓦特节能认为在各种疏水阀的工作原理中,倒置桶型是非常可靠的,其全部设计的核心是一个独特的杠杆系统,该系统将浮桶的重力放大以便开启受到压差作用的阀瓣。倒置桶型疏水阀只有两个运动部件――阀门杠杆悬挂件及倒置桶,不存在固定支点和复杂的连接,不会发生卡死和阻塞。 当用于蒸汽主管疏水时,起机时倒置桶型蒸汽疏水阀可以自动连续地排放空气和二氧化碳气体而没有冷滞后或空气阻。 倒置桶型疏水阀对背压具有很好的适应性,除了由于压差变小减少流量外,没有其它不利影响,倒置桶

疏水阀选型

疏水阀选型必须提供疏水阀的疏水量也叫排水量(蒸汽消耗量)、疏水阀的工作压差、工作温度等工况参数,具体说明如下: 1. 疏水阀的疏水量: 选用疏水阀时,必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量,来选择疏水阀的排水量。才能保证疏水阀在开车时能尽快排出凝结水,迅速提高加热设备的温度。疏水阀排放能量不够,会造成凝结水不能及时排出,降低加热设备的热效率。(当蒸汽加热设备刚开始送汽时,设备是冷的,内部充满空气,需要疏水阀把空气迅速排出,再排大量低温凝结水,使设备逐渐热起来,然后设备进入正常工作状态。由于开车时,大量空气和低温凝结水,较低的入口压力,使疏水阀超负荷运行,此时疏水阀要求比正常工作时的排水量大,所以按选用倍率2-3倍来选择疏水阀。) 2. 疏水阀的工作压差:选用疏水阀时,不能以公称压力选疏水阀,因为公称压力只能表示疏水阀体壳承受压力等级,疏水阀公称压力与工作压力的差别很大。所以要根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。疏水阀后背压计算方式是:(当疏水阀后凝结水排入大气时,疏水阀的出口背压为零。如果把疏水阀排出的冷凝水集中回收,此时,疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器(回水箱)内压力三者之和。) 3. 机械型疏水阀的阀座号:机械型疏水阀按不同的工作压差段,分成多种规格阀座孔径的“阀座号”,每个工作压差段与“阀座号”组成一条坐标曲线的排水量,不同“阀座号” 的疏水量有很大差别。机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号”。不能以公称压力来定“阀座号”,如果选错“阀座号”,有可能出现疏水阀不工作或设备存水,影响设备正常运行。 4. 疏水阀的工作温度:选用疏水阀时,要根据管道蒸汽最高温度来选择能满足工艺条件要求的疏水阀。管道蒸汽最高温度超过公称压力相对应的饱和蒸汽温度称为过热蒸汽,在过热蒸汽管道选择疏水阀时,应选用高温高压过热蒸汽专用疏水阀。 5. 疏水阀的连接尺寸: 疏水阀的工艺条件决定以后,根据疏水阀前后的工作压差、疏水量和“阀座号”,按疏水阀制造厂家的技术参

阀门型号编制方法+种类原理图片+释义

一、阀门型号编制方法、阀门编号说明 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。 母,按下表的规定。 第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P 低温型D a快速型Q 防火型 F (阀杆密封)波纹管型W 缓闭型H —— a 低温型指允许使用温度低于-46℃以下的阀门。 对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示; 防爆电动装置的阀门用9B表示。 三单元:连接型式 类 型 安全 阀 蝶 阀 隔膜 阀 止回 阀 底阀 截止 阀 节流 阀 排污 阀 球 阀 疏水阀 柱塞 阀 旋塞 阀 减压 阀 闸 阀 代 号 A D G H J L P Q S U X Y Z 传动 方式 电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动 手柄 手轮 代号0 1 2 3 4 5 6 7 8 9 无代号

四单元:结构型式 阀门结构形式用阿拉伯数字表示,按下表规定。闸阀结构形式代号 截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号 蝶阀结构形式代号

隔膜阀结构形式代号 旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号 减压阀结构形式代号

蒸汽疏水阀结构形式代号 排污阀结构形式代号 五单元:密封副材料 六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍 举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略: (1) 连接形式中:“法兰”。

蒸汽疏水阀工作原理

一、国内蒸汽疏水阀现状概述 蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上,能自动地排除蒸汽使用设备和管道中的冷 凝水、空气及其它不可凝结的气体,并能防止蒸汽泄漏的自动阀门。蒸汽广泛地应用于工业生产 和生活设施中,无论在蒸汽的输送管道系统,还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺,过程中所产生的冷凝水都需要通过蒸汽疏水阀排除,而不允许蒸汽泄漏。蒸汽疏水阀性能的优劣,对于蒸汽系统的正常运行,用汽设备热效率的提高及 能源的合理利用等方面具有至关重要的作用。 特别是在煤、石油及天然气等一次能源日益减少的情况下,世界各国政府都将节约能源 和开发新能源作为重要的国策。而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。据我国有关部门统计,目前全国蒸汽疏水阀拥有量约为432.4万台,大约有80%勺产品达 不到现行国家标准漏汽量小于3%的要求,其泄漏率大都在10%左右,这样一台蒸汽疏水阀就耍浪 费4.44吨标煤,全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤,折 合人民币186203万元,这是一笔相当可观的数字,由此可见蒸汽疏水阀的节能作用之大,及其 在国民经济发展中的地位之重要是不可等闲视之的。 随着国外能源危机的进一步加剧和现代化工业技术的迅速发展,对热能充分利用的要求 日益提高,蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。国外蒸汽疏水阀生产厂家为适 应现代工业的需要,研制工作更加深入,生产发展很快。本文将结合良科公司的蒸汽疏水阀的产 品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。 二、各种蒸汽疏水阀的工作原理 当蒸汽冷凝时,它会释放岀汽化的能量(潜热能)而形成冷凝水。冷凝水只含有饱和温 度下水所含有的能量(显热能)。但是为了确保蒸汽系统中维持最大的热传导效率,此冷凝水必须排岀系统之外,另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排岀蒸汽系统,但同时必须保留有用的蒸汽,这些功能就是由一种自动装置-蒸汽疏水 阀来完成。 蒸汽疏水阀有各种不同的疏水方式,有些是感应密度的变化(如机械式)而动作,有些 是感应温度的变化而动作排放,而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感 应开关的。目前疏水阀在世界范围内,按工作原理划分,主要有三大类 1、机械型蒸汽疏水阀:利用冷凝水与蒸汽之间的密度差来操作的。 机械类疏水阀的第一大类是浮球式疏水阀,目前国际上主导的产品为连杆式浮球疏水阀,其工作原理如图1所示。疏水阀除了排水阻汽功能外,要求具有良好的排空气性能,所有的良科浮球式蒸汽疏水阀均带有热静力派空气装置TV,作为标准配置。有些疏水阀除了排空气装置以 外,还带有蒸汽汽锁释放装置,主要应用于发生蒸汽堵塞冷凝水无法到达疏水阀的场合即所谓的 蒸汽汽锁情况,如使用虹吸管排除冷凝水(旋转滚筒设备)或疏水阀前有一段长管道时。 浮球式蒸汽疏水阀在冷凝水产生后立刻排出冷凝水,能够根据压力和负载的变化迅速排 岀大量的冷凝水,当对于其它类型的同口径疏水阀排量大,因此它最适合于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备的最佳选择。同时该类型的疏水阀岀口总是 浸没在冷凝水中,具有真正意义上排水阻汽的功能。良科可以提供各种型号的浮球式蒸汽疏水阀 能满足各种制程工艺的需要。
