变频器控制柜的防尘设计方案
变频器控制柜的防尘设计
在多粉尘场所，特别是多金属粉尘、絮状物的场所使用变频器时，采取正确、合理的防护措施是十分必要的，防尘措施得当对保证变频器正常工作非常重要。
有防尘要求（即IP5X以上）的，总体上控制柜整体应该密封，应该通过专门设计的进风口、出风口进行通风；控制柜顶部应该有防护网和防护顶盖出风口；控制柜底部应该有底板和进风口、进线孔，并且安装防尘网。
设计防尘控制柜主要应注意以下几个方面，艾特贸易网将进行详细的介绍。
1）控制柜的风道要设计合理，排风通畅，避免在柜内形成涡流，在固定的位置形成灰尘堆积。
2）控制柜顶部出风口上面要安装防护顶盖，防止杂物直接落入；防护顶盖高度要合理，不影响排风。防护顶盖的侧面出风口要安装防护网，防止絮状杂物直接落入。
3）如果采用控制柜顶部侧面排风方式，出风口必须安装防护网。
4）一定要确保控制柜顶部的轴流风机旋转方向正确，向外抽风。
如果风机安装在控制柜顶部的外部，必须确保防护顶盖与风机之间有足够的高度；如果风机安装在控制柜顶部的内部，安装所需螺钉必须采用止逆弹件，防止风机脱落造成柜内元件和设备的损坏。建议在风机和柜体之间加装塑料或者橡胶减振垫圈，可以大大减小风机震动产生的噪声。
5）控制柜的前、后门和其他接缝处，要采用密封垫片或者密封胶进行一定的密封处理，防止粉尘进入。
6）控制柜底部、侧板的所有进风口、进线孔，一定要安装防尘网。阻隔絮状杂物进入。防尘网应该设计为可拆卸式，以方便清理、维护。防尘网的网格要小，能够有效阻挡细小絮状物（与一般家用防蚊蝇纱窗的网格相仿）；或者根据具体情况确定合适的网格尺寸。防尘网四周与控制柜的接合处要处理严密。
7）如果特殊用户在使用中需要取掉键盘，则变频器面板的键盘孔一定要用胶带严格密封或者采用假面板替换，防止粉尘大量进入变频器内部。
防尘变频控制柜的应用非常广泛，比如在矿山的变频提升机构、工业炉窑的传动设备、塑料挤出机和混料机的主机传动、建筑工业的搅拌机和起重机等场合，能充分保证变频器的优良工作性能。
变频控制柜设计安装规范(1)
丹佛斯变频控制柜设计安装规范 北京欧凌科技有限公司赵爱东 一、引言 随着丹佛斯变频器应用的领域越来越广，部分开关成套厂家对丹佛斯变频器组装成柜并不是很专业的情况下，根据我公司技术工程师及丹佛斯技术工程师在现场调试中发现的变频器安装和接线问题，对变频器的安装、接线及维护保养做出如下规范要求。 二、变频控制柜设计前注意事项 1.安装环境 1)海拔高度：海拔高度1000m，海拔大于1000m会产生降容的情况 海拔超过1000米的使用场合选型时应考虑加大变频器的功率 2)环境温度、湿度： 干净、干燥、无腐蚀性气体的环境 在5% - 95%湿度的环境下,不能有冷凝的情况 24小时运行的环境温度极限=45°C 最大环境温度极限=50°C 储存的温度条件－25°C 至65°C 使用环境比较差的地方做柜子的时候应该考虑加强柜体的防护等级，并选用 带加强涂尘的变频器。 3)供电情况 电源三相不平衡程度＜3% 电源电压是否超过380V的10%，电压过高得考虑加装降压装置 2.负载类型 1)恒转矩负载：启动转矩很大，选择高启动转矩的变频器，并按电动机额定电 流选择变频器，应选用FC300系列变频器 2)平方转矩负载：按电动机额定电流选择变频器，选用FC100系列及FC300系 列均可 3)恒功率负载：启动转矩很大，选择高启动转矩的变频器，并按电动机额定电 流选择变频器，应选用FC300系列变频器 3.工作方式 1)单台
设计时要注意防尘和散热 2)多用一备 设计时要考虑定时轮换运行，备用机最少要每三个月通电运行一次 4.控制方式 1)单控 最简单的控制方式 2)工频变频切换 做好工频与变频接触器之间的互锁，要在变频接触器闭合后再启动变频器， 变频器停止后断开变频下口的接触器，严禁变频运行有输出情况下吸合或断开 变频下口接触器，应该通过变频器的27端子（自由停车功能端子）来实现停止 3)一拖多 除做好变频和工频接触器的互锁外，每一个变频回路都得进行行互锁，因变 频器只能拖动一台该功率的电机运行，同样严禁变频运行有输出情况下吸合或 断开变频下口接触器。大功率电机不建议使循环软启一拖多控制，建议使用固 定变频配合软启动来实现一拖多。 4)本地远程切换 本地及远程切换应能实时切换，每个变频柜的远程启动点应为独立的，不得 将两个或几个控制柜的远程启停点共用，以免将其他柜内的电源串到当前变频 柜。 5)急停 急停可以采用断开变频器供电电源的方式来实现，但正常停止时不允许通过 断开供电电源来停止变频器的输出，应为先停止变频器，再断开变频器供电电 源。 三、变频柜布置及器件要求 1.器件选择 要选择合适电流等级的优质器件，避免因虚接或短路引起变频器故障。（我们在现场已经发现有客户因选择的供电主开关有一相不导通导致变频器不能正常工作） 2.器件配置 主要配置有断路器、快速熔断器、变频器、风扇，中间继电器，根据控制要求可选配置有：接触器、电抗器、正弦波滤波器、制动电阻、照明、除湿控制等。
变频控制柜功能介绍及使用条件
变频控制柜功能介绍及使用条件 上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。 一、变频控制柜详细介绍： 变频供水设备在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。典型应用：恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。 二、变频控制柜特点： 1、节约能源 变频器控制电机与传统控制的电机比较，能源节约是最有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即可节电48.8% 2、运行成本降低传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本。其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。 3、提高压力控制精度变频控制系统具有精确的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也就是0.2bar范围内，有效地提高了工况的质量。
4、延长电机的使用寿命变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。 5、低了电机的噪音根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。 三、变频控制柜功能介绍： 1、变频控制柜的电源切换与保护功能 变频控制柜通常设计有断路器元件，它连接着进线电源，可以帮助变频控制柜完成电路的通断操作，并能够在电路和变频器出现短路或过载时提供保护。此外变频柜还可以在电机维护时切断电源保证操作人员安全。 2、变频控制柜的变频调速功能 变频控制柜的控制面板上设置有变频调速用的电位器，可以根据操作人员的输出频率，向电机输送指令信号，控制电机的转速。变频控制柜中的部分产品设置有工频切换功能，以保证在变频器出现故障时，通过自动控制回路将电动机切换回工频电源。 3、变频控制柜的直观控制功能 变频控制柜的柜体上设计有显示设备与操作面板，它与变频控制柜内部的电器元件相连，可以直观显示变频控制柜的运行状态，同时方便操作人员控制变频装置的运行，及对电机等被控制设备进行现场操作。 变频控制柜的柜体上，还安装有各种仪器仪表及指示灯，例如电压表、电流表、频率表，及电源指示灯、报警指示灯、运行指示灯、工频指示灯等。变频控制柜的运行及操作状态，可以直接反应在各项仪表及指示灯上，实现对变频器工作状态的时时监测。 4、变频控制柜的安全防护功能 变频控制柜将各种包括变频器在内的各种电气元件都集中在柜体内，这样可以减少外部环境对电气元件的影响程度，降低电气元件受环境污染的程度，也降低变频控制柜操作人员的触电危险，因此具有较好的安全防护效果。 四、变频控制柜控制类型： 1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。 2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。 3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。 4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。 五、变频控制柜使用条件： 供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ 适用电机：一般鼠笼型异步电机 起动频率：可作频繁起动，建议每小时不超过20次 防护等级：IP41或IP20 六、变频控制柜环境条件：
变频控制柜设计
一变频控制柜设计时应注意的问题 变频控制系统设计前，一定要了解系统配制，工作方式，环境，控制方式，客户具体要求具体系统分新设计系统还是旧设备改造系统。 对旧设备改造，电气工程师应该确切知道如下技术参数及要求。 1. 电机具体参数：a.出厂日期b. 厂商（国产，进口）c.电机的额定电压d.额定电流e.相数。 2. 电机的负载特性类型. 3. 工作制式。 4. 电机起动方式。 5. 工作环境。如现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数。 6. 变频柜安装位置到电机位置实际距离。（变频柜到电机距离是非常重要的参数） 7. 变频柜拖动电机的数量及方式。 8. 变频柜与旧的电气系统的切换关系。一般为Δ-Y启动与变频工作互为备用切换保护。 9.变频柜的外围传感变送器的选用参数及采样地点。 10.变频控制柜的控制方式，如手动/自动，本地/远程，控制信号的量程,是否通讯组网。 11.强电回路与弱电回路的隔离。采集及控制信号的隔离。 12.工作场合的供电质量，如防雷，浪涌，电磁辐射。 对新变频系统，电气工程师应该与机械工程师对传动机械负载特性，深入了解，才能确电机类型，容量。根据电机机械负载特性，容量，选用变频器的类型、容量。 目前，机械负载与电机转矩特性有许多种类，常用有三种。 1．恒转矩负载。如传送带，升降机等 用公式表式为 P=T*N/975 P-电机的功率 T-电机转矩 N-电机转速 对恒转矩，系统设计应注意： （1）电机应选变频器专用电机 （2）变频柜应加装专用冷却风扇 （3）增大电机容量，降低负载特性 （4）增大变频器的容量 （5）变频器的容量与电机的容量关系应根据品牌，一般为1.1~1.5电机的容量。 2．平方转矩负载。如风机，水泵类 用公式表式为 T=K1*N2 ，P=K2*N3 P-电机的功率 T-电机转矩 N-电机转速 一般，风机，水泵，采用变频节能，理论与实际证明节能为40~50%左右，此类应用占变频器应用30~40%左右。 对平方转矩负载，系统设计应注意： （1）电机通常选异步交流电机。 （2）根据环境需要，选电机防护等级和方式。 （3）大于7.5KW变频柜,应加装通风散热设施 （4）电机与变频器容量关系。 关系系数国外变频器容量国产变频器容量 国外变频器容量相当国外电机容量 1.3-1.5电机容量国产电机容量 1.5-2电机容量 3．恒功率负载。如卷扬机，机床主轴。 公式：P=T*N/975=CONT。 一般达到特定速度段时，按恒转矩，超过特定速度时，按恒功率运转。 恒功率机械特性较复杂。 对于每个变频控制柜，设计是整个系统重点，最能体现产品质量关键环节。对于变频控制柜，
变频控制柜功能原理---自平衡多级泵
变频控制柜功能原理 一、变频控制柜产品概述： 变频控制柜采用PLC可编程序控制器，对泵组及其它设备进行人机界面，辅以计算机技术进行智能控制，对电机、水泵及相关设备进行自动化空中楼阁，可以进行消防泵定期自动巡检、解决消防泵咬死问题、变频切泵、消除水锤效应、报警及消防控制中心联控等诸多功能。采用瑞士ABB公司变频器或其它知名品牌变频器、智能控制器、压力传感器及水泵组成闭环控制系统。变频控制柜能自动调节水泵的转速和运行台数，使供水管网的压力保持设定的压力和所需流量，从而达到提高供水品质和高效节能的目的。 以系统管网的瞬时变化的压力为稳定参数(比较定位)通过微机控制变频器的输出频率。自动跟踪调节水泵的转速，实现对系统水压的PID闭环调节，从而保证管忘网的末端的压力恒定，使整个供水系统持续高效运行。当用水量增大时，变频器输出频率就大，水泵转速加快，供水量增大、用水量减少时，变频器输出频率变小，水泵转速减慢、供水量减小、保证用户对水的压力和流量的需要。 二、变频控制柜功能如下： 1.控制柜开启后，第一台水泵变频运行，当满足不了实际需要时，该水泵自动切换到工频运行，第二台水泵自动投入变频运行，当仍然不能满足时，第二台水泵也自动切换到工频运行，第三台水泵投入变频运行。当实际用水量减少时，第一台泵因为最先开始运行，该水泵自动退出运行;当用水量继续减少时，第二台水泵自动退出运行;当只有单台大泵运行，而且用水量很少时，自动切换到稳压泵变频运行。当稳压泵满足不了供水需要时，则稳压泵自动退出运行，大泵自动投入运行。 2.具有定时自动切换功能：当水泵运行一定时间后(该时间可以自由设定)，则自动切换到下一台水泵工作，避免长期运行损耗，也避免长期不工作锈死。 3.具有故障自动切换功能：当某一台泵出现故障，则下一台泵自动投入运行，不会影响系统供水。 4.完善的保护功能：控制柜具有完善的保护功能，可以在水泵电机出现缺相、短路、接地、欠压、过流、过压、过热、过载等故障时均能准确报警。 完善的容错功能：控制柜具有自动变频、手动变频和手动工频功能，可以最大程度上保证供水，即使变频器和可编程序控制器全部损坏，仍然可以让水泵工频运行，保证供水。 三、变频控制柜产品特点： 1、选用国际名牌变频器，可编程控制器及名牌低压电器; 2、数字PID调节，键盘操作、数字显示、全自动运行无人值守; 3、电路设计简洁明了、思路清晰，便于故障分析、维修; 4、变频调节，有效避免了“水锤”现象。 5、变频器和控制器的编程与设定方便简单，容易掌握。
变频控制柜设计安装规范
在变频调速技术日新月异的今天，为了设计出安全合格，符合用户要求的变频控制柜，做为一个
（6）LY-防雷浪涌器:最好配置一个，特别雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破坏。一般配40KVA浪涌器。 （7）DK-电抗器:选择合适的电抗器与变频柜配套使用,既可以抑制谐波电流,降低变频器系统所产生的谐波总量,提高变频器的功率因数,又可以抑制来自电网的浪涌电流对变频器的冲击,保护变频器、降低电动机噪声。保证变频器和电机的可靠运行。 （8）EMI-滤波器: 滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。（9）RB-制动电阻:当电容电压超过设定置后，就经制动电阻消耗回馈的能量。一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。（10）另外还包括变频器，PLC/DCS，触模屏，传感器，电度表等器件的选用。 3. 变频控制柜布局的注意事项 （1）确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。如下图1-2所示： 图1-2 良好接地 （2）控制柜低压单元，继电器，接触器使用熔断器加以保护；当变频器到电机的连线超过100M时，当变频器供电源容量大于600KW/A或供电电源容量大于变频器容量的10倍时，建议加进输入输出电抗器。（3）确保控制柜中的接触器有灭弧功能，交流接触器采用R -C 抑制器，直流接触器采用“飞轮”二极管，装入绕组中。采用压敏电阻抑制器也是很有效的。 （4）如果设备运行在一个对噪声敏感的环境中，可以采用EMC 滤波器减小辐射干扰。同时为了达到最优的效果，确保滤波器与安装板之间应有良好的接触。 （5）电机电缆应与其它控制电缆分开走线，其最小距离为500mm。同时应避免电机电缆与控制电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。 （6）为了有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。 （7）控制柜应分别设置零线排组及保护地线排组（PE）。接地排组和PE 导电排必须接到横梁上(铜排到铜排联接) 。它们必须在电缆压盖处正对的附近位置。接地排组额外还要通过另外的电缆与保护电路(接地电排)连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。如图1-3所示：

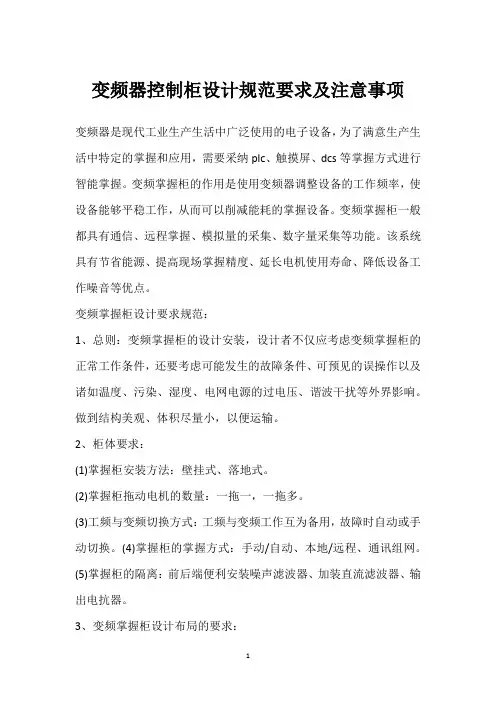

变频柜设计要求规范
深圳市万禧节能电气科技有限公司 变频柜设计要求规范 1、总则： 变频控制柜设计安装前，设计者不仅要考虑变频控制柜的正常工作条件，还要考虑可能发生的故障条件、可预见的误操作以及诸如温度、污染、湿度、电网电源的过电压、谐波干扰等外界影响。做到结构美观、体积尽量缩小，以便运输。 2、柜体要求： (1) 控制柜安装方法：壁挂式和落地式同时存在， (2) 控制柜拖动电机的数量：一拖一，可扩展为一拖二。 (3) 工频与变频切换方式：工频与变频工作互为备用，故障时自动的切换保护。 (4) 控制柜的控制方式：手动/自动、本地/远程、通讯组网。 (5) 控制柜的隔离：前后端方便安装噪声滤波器、加装直流滤波器、输出电抗器。 3 变频控制柜布局和器件配置 变频控制柜主要器件的配置与选用介绍如下： (1) 断路器：断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。断路器的容量为变频器额定电流的1.5～2倍，断路器的时间特性要充分考虑变频器过载保护的时间特性。 (2) 接触器：接触器主要用于在工频电网和变频器之间的切换，保证变频器的输出端不会接到工频电网上去，以免损坏变频器。接触器采用CKJ5/380VAC真空接触器. (3) 风扇：主要用于抽取变频控制柜里的热量,给变频控制柜散热；按供电方式分直流风扇和交流风扇，根据现场工作环境选用。 (6) 防雷浪涌器：雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破
坏。 (7) 电抗器(选配)：选择合适的电抗器与变频柜配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。保证变频器和电机的可靠运行。 (8) 滤波器（选配）：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。 (9) 制动电阻（选配）：当电容电压超过设定置后，就经制动电阻消耗回馈的能量。一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。 (10) 触模屏：触控一体，即触摸屏和PLC合体，24VDC供电、继电器输出带模拟量。（11）电度表：三相三线制电子式电能表。型号DSS系列，1.5-6A比表。 （12）互感器：方型结构，三个。 （13）输入侧电流表：42L6系列，1.5-2倍量程。 4 变频控制柜布局的注意事项 (1) 确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。 (2) 控制柜低压单元，继电器，接触器使用熔断器加以保护；当变频器到电机的连线超过1 00m时。 (3) 控制柜应设置地线排组（pe）。

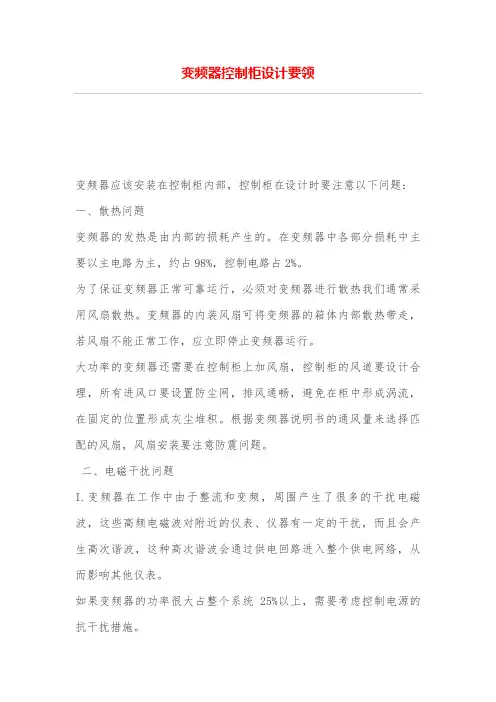

变频器控制柜设计方案要领
