电气施工图审查要点资料讲解
电气施工图设计文件审查要点
一、深度要求
1 总则
1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。
1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。
1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。
2 总体工程电施设计文件
2.1图纸目录
先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表
（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2.3供电总图
（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。
（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
（5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。
2.4配电箱或控制箱系统图、控制原理图
配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。
2.5配电平面图及照明平面图
（1）绘制总平室外照明灯布置图，标明配电箱及其编号、干线、分支线、回路编号、敷设方式等。
（2）绘制总平附属用房的配电平面及照明平面图。
2.6详图
主要线路段的电缆沟、排管断面图等。
2.7防雷及安全接地图
绘制总平附属用房的防雷及安全接地图。
2.8计算书（供内部使用及归档）
3 单体工程电施设计文件
3.1图纸目录
先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。
3.2施工设计说明、补充图例符号及主要设备表
施工设计说明、补充图例符号及主要设备表可组成首页，当补充图例符号及主要设备表内容较多时，此表可放置次页。
（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
3.3电气总平面图
（见2.3）
3.4变、配电站
（1）变配电主结线图；
绘制从高压电源进线，直至低压母线段的主结线图，并应表达一、二级负荷的供电方式及相应联锁控制的要求。标注变压器及发电机的编号和容量，母线段编号及电压等级。
（2）高压配电系统图(一次线路图)
图中应注明母线型号、规格，电压等级；标明开关、断路器、互感器、电工仪表(包括计量仪表)等型号、规格、整定值等参数。
图下方表格标注自上而下依次为：开关柜编号、开关柜型号、回路编号、设备容量、计算电流、电缆型号及规格、敷设方法、用户名称、二次原理图号或继保要求。
（3）继电保护及信号原理图
继电保护及信号二次原理方案，可选用标准图。当需要对所选用标准图进行修改时，应绘制修改部分并说明修改内容。
控制柜、直流电源及信号箱（柜）均应选用符合国家标准产品，图中标示相关产品型号、规格和要求；
应有盘（柜）外部电缆连线图、标明连线编号、型号、规格、敷设方式等。
（4）低压配电系统图(一次线路图)
图中应注明母线型号、规格；变压器及柴油发电机组型号、规格、电压等级；标明开关、断路器、互感器、电工仪表( 包括计量仪表)等型号、规格、整定值等参数；
图下方表格标注自上而下依次为：开关柜编号、开关柜型号、回路编号、设备容量、Kc和CosΦ参数、计算电流、导线或电缆型号及规格、敷设方法、用户名称，( 当选用分格式开关柜时，可增加小室高度或模数等相应栏目)；
（5）平、剖面图
按比例绘制变压器、发电机、开关柜、控制柜、直流及信号柜、母线槽、电缆桥架、支架、地沟等平、剖面布置，标注层高、标高、安装尺寸等，当选用标准图时，应标示标准图编号、页次。
标示进出线回路编号、外引控制电缆编号、敷设安装方法。
（6）照明及接地图
应绘制照明和接地装置平面图，并标明设备及材料的规格，接地装置敷设方式和要求，标明所涉及的标准图和安装图的编号、页次。
（7）相应图纸说明
图中表达不清楚需要说明的内容，可附在图中。
3.5低压配电干线系统图
以建(构)筑物为单位,自电源配出线开始，宜至第三级配电箱止,按设备所处相应楼层绘制，应标注配电箱位置编号、回路编号，接地干线规格。
3.6配电箱或控制箱系统图、控制原理图
配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称; 配电箱应标注总负荷计算数据Pe (或Pjs)、Ijs、Kc、CosΦ等参数。终端配电箱应标注分路负荷计算数据Pe (或Pjs)、Ijs。
3.7配电平面图及照明平面图
（1）配电平面图应包括建筑门窗、墙体、轴线、主要尺寸、房间名称、工艺设备编号及容量；布置配电箱、控制箱，并注明编号；绘制线路平面位置(包括控制线路)，标示回路编号。（2）照明平面图，应包括建筑门窗、墙体、轴线、主要尺寸、房间名称，绘制配电箱、灯具、开关插座、线路等平面布置，标明配电箱编号、干线及分支线回路编号等，必要时应注明敷设方式；凡需二次装修部位，其照明随二次装修设计，但配电或照明平面图上应相应标示预留的配电箱位置。
（3）图中表达不清楚需要说明的内容，可附在图中。
（4）各平面图的图号排列宜从最底层开始，到建(构)筑物的最顶层终止。
3.8详图
（1）控制室大样图
绘制有特殊要求的控制室平面布置图、盘外部接线图、标明连线编号、走向、敷设方式等。(在图面表达完整、清晰的条件下，可绘在对应的配电或照明平面图中)。
（2）竖井大样图
大样图应包括建筑门窗、墙体、轴线、主要尺寸、标示竖井名称、设备等平面布置，标明设备编号、安装方式、定位尺寸等，图纸应有比例。
3.9 防雷及安全接地图
（1）防雷布置平面
绘制建(构)筑物屋顶平面，应有主要轴线号、尺寸、标高、标示避雷针、避雷带、引下线位置。注明材料型号规格、所涉及的标准图编号、页次。
（2）接地布置平面
①绘制接地平面图，绘制引下线、接地线、接地极、测试点、断接卡等的平面位置，标明材料型号、规格、相对尺寸等及涉及的标准图编号、页次，当利用自然接地装置时，宜按结构条件图绘制。
②除防雷接地外的其他工作或安全接地的做法(如:电源接地，直流接地，总等电位及局部等电位联结等) ，如果采用共用接地装置，应在接地平面图或设计说明中叙述清楚。
③当利用建（构）筑物钢筋混凝土内的钢筋作为防雷接闪器、引下线、接地装置时，应标示连接点，接地电阻测试点，预埋件位置及做法，标出所涉及的标准图编号、页次。
④附图说明应包括：防雷类别和采取的防雷措施（包括防直击雷、防雷电波浸入、防雷击电磁脉冲）；防雷接地装置的型式和材料要求、敷设方式、接地电阻值要求。本条内容也可在施工设计说明中叙述。
3.10 防空地下室
（1）应与建筑专业商定人防值班室位置。
（2）绘制配电系统及人防通风方式控制原理图。
（3）绘制通风信号、呼唤按钮等平面布置，标明设备安装高度，绘制线路走向(包括控制线路)。
（4）绘制配电、照明布置平面图。
（5）注明防护密闭或密闭处理大样等套用图编号、页次。
3.11计算书(供内部使用及归档)
施工图计算书，只补充初设时应进行计算而未进行计算的部分，修改因初设审查变更后，需要重新进行计算的部分。
4 总体工程弱电施设计文件
4.1 图纸目录
先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。
4.2 施工设计说明、补充图例符号及主要设备表
（1）施工设计说明(详说明要求)
（2）补充图例符号及主要设备表
主要设备表可按各弱电项目分类，注明主要设备名称、单位、数量。
4.3 各弱电项目系统图
绘制与总平管网有关的各弱电项目总体系统框图，标示各系统在各建（构）筑物之间的对应关系，标明连线编号、线路型号、规格、敷设方式等。
4.4 弱电总图
（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线和规划红线，标示各系统总容量。
（2）标示与总平管网有关的各系统线路走向、系统名称、管线规格、敷设方式(可选用标准图集有关页次及选项)。
（3）标示与总平管网有关的系统前端总箱(总设备)的位置、编号。
（4）比例、指北针。
（5）图中不能表达清楚或需作统一说明项。
4.5详图
绘制主要线路段的排管敷设断面图等。
4.6绘制总平附属用房的弱电（火灾自动报警系统、通信系统、有线电视系统等）平面布置图；
5 单体工程弱电施设计文件
5.1图纸目录
先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。
5.2施工设计说明、补充图例符号及主要设备表
施工设计说明、补充图例符号及主要设备表可组成首页，当补充图例符号及主要设备表内容较多时，此表可放置次页。
（1）施工设计说明（详说明要求）
（2）补充图例符号及主要设备表
主要设备表可按各弱电项目分类，注明主要设备名称、单位、数量。
5.3弱电总平面图（也可表示在电气总平面图中）（见4.4）
5.4 各弱电项目系统图
（1）火灾自动报警系统
（2）通信系统
（3）有线电视系统
（4）楼寓防护门对讲系统
（5）安全防范系统
（6）闭路监视电视系统
（7）综合布线系统
（8）建筑设备监控系统及系统集成
（9）车库管理系统
（10）有线广播系统
（11）扩声和同声传译系统
（12）呼叫信号系统
（13）公共显示系统
（14）时钟系统
（15）三表(多表)自动远传计量系统。
绘制以上有关系统图，标示各设备位置、数量及管线敷设要求；( 建筑设备监控系统绘至DDC站止，附图说明各建筑设备监控要求、点数、位置以及系统集成要求)。
5.5 平面图
（1）火灾自动报警系统和住宅的通信系统、有线电视系统、楼寓对讲系统应绘各层平面图，应包括设备及器件布点、连线，线路型号、规格及敷设要求。
（2）其它系统视工程具体情况，绘制各层平面图。
（3）各平面图的图号排列宜从最底层开始，到建(构)筑物的最顶层终止。
5.6详图
（1）各弱电项目控制室设备布置示意图
绘制各弱电项目主要控制室设备布置示意图，标示房间名称，标注设备安装方式、定位尺寸等。（在图面表达完整、清晰的条件下，可绘在对应的平面图中）；
（2）竖井大样图
应包括建筑门窗、墙体、轴线、主要尺寸、竖井名称，绘制设备等布置，标明设备编号、安装方式、定位尺寸等，图纸应有比例。
5.7 审查系统集成商提供的深化设计图纸。
二、总说明要求
1 工程概况及设计依据
1.1 建筑概况
1.1.1 建筑防火类别、面积、层数、性质、人防等级及工程类型、车库类别；
1.1.2 厂房生产、仓库储存物品的火灾危险性分类；
1.1.3 爆炸和火灾危险环境区域的划分；
1.1.4 工厂、仓库、低层公共建筑的室外消防用水量。
1.2 有关职能部门对工程设计的批复或建设方提出的要求。
2 设计范围
2.1 电气专业的设计内容。
2.2 根据设计深度要求应同步设计的若有缺项，必须阐述原因。
2.3 合作设计的工程明确分工范围。
3 负荷级别及电源
3.1 电力负荷的级别，应分别列出一级、二级负荷。
3.2 外供电源的回路数、电压等级，专用线或非专用线，低压供电的是内部变电所还是公用变压器。
3.3 自备发电机容量、启动方式。
4 变配电所
4.1 高、低压系统主结线形式及运行方式。
4.2 继电保护装置种类及其选择原则、操作电源的配置情况。
4.3 应急电源与正常电源防止并列运行的措施。
4.4 计量方式：高供高量、高供低量、低供低量、集中电表。功率因数补偿方式。
5 线路敷设
5.1 配电线路敷设方式，导线穿管要求、根数与管径的选择。
5.2 电线、电缆在金属线槽，电缆在桥架内敷设要求。
5.3 配电线路穿越楼层、穿防火分区隔墙的防火封堵、防火隔断要求，高层建筑的电缆穿越变形缝敷设时的防火措施。
5.4 消防配电线路的防火措施。
5.5 爆炸和火灾危险环境线路的敷设要求。
6 设备安装
6.1 变配电所变压器、高低压柜的安装。
6.2 照明控制开关、插座、灯具及配电箱的选型、安装方式、安装高度，特殊场所电气设备的防护等级要求。
6.3 大型灯具的安装要求。
7 防雷
7.1 建筑物的防雷类别。
7.2 建筑物防直击雷、防雷电波侵入、防雷击电磁脉冲的措施。
7.3 第一类防雷建筑物和GB50057-94第2.0.3条四、五、六款所规定的第二类防雷建筑物防雷电感应的措施。
7.4 防雷接闪器、引下线、接地装置的材料和敷设要求。
7.5 防雷接地电阻值要求。
8 接地
8.1 低压配电系统的接地型式（TN-S、TN-C-S、TT、IT），接地装置电阻值要求。
8.2 电源进线的PE、PEN线的重复接地要求。
8.3 不间断电源输出端的中性线、金属电缆桥架、电缆沟内金属支架及灯具距地面高度小于2.4米的接地要求。
8.4 弱电系统的接地要求。
8.5 总等电位、局部等电位的设置要求。
9 人防
9.1 人防电力负荷等级，备用电源来源。
9.2 配电线路敷设、穿越防护密闭墙的处理要求。
9.3 人防区域电源的重复接地要求。
10 火灾自动报警系统
10.1 系统保护对象的等级，消防控制室位置。
10.2 消防联动、监控要求。
10.3 火灾应急广播的主、备用扩音机容量，与背景音乐广播的关系。或火灾警报装置的配置、安装方式。
10.4 消防专用电话的设置要求。
10.5 系统设备的安装位置，设备的安装高度。
10.6 消防控制、通讯和警报线路的选型、敷设方式及防火措施。
11 有线电视系统
11.1 用户终端配置标准、输出电平值。
11.2 线路选型、敷设方式。
11.3 设备安装方式、高度。
12 电话系统
12.1 用户终端配置标准、电讯机房位置。
12.2 线路选型、敷设方式。
12.3 设备安装方式、安装高度。
13 综合布线系统
13.1 综合布线系统设计标准。
13.2 楼层配线间、总配线间位置。
13.3 线缆选型、敷设方式。
13.4 设备选型、安装方式、安装高度。
14 闭路监视电视系统
14.1 闭路监视电视系统的配置标准。
14.2 线路选型、敷设方式。
14.3 设备安装方式、安装高度。
15 保安对讲系统
15.1 对讲系统的配置标准。
15.2 线路选型、敷设方式。
15.3 设备安装方式、高度。
16 总体设计说明
16.1 总用电量、电讯容量、电视终端容量等。
16.2 电气线路的敷设方式。
16.3 电气线路、管沟与其它专业管线管沟并行、交叉时的最小间距要求。
16.4 电气线路在车道下敷设的保护措施。
16.5 室外水下照明、音乐喷泉水泵等配电安全保护接地要求。
16.6 道路照明、庭院照明、泛光照明等室外照明的管线选择、敷设和接地要求。
16.7 电力电缆沟内支架的接地要求。
17 其它
17.1 施工时应严格按国家有关施工质量验收规范、施工技术操作规程执行。
17.2 其它需要说明的内容。
附注：1、本说明要求适用于新建、改建、扩建的民用及一般工业建筑的电气设计施工图文件。
2、本说明要求可根据工程性质选用与工程相关的条款。
3、本说明要求7、8、10条款若已在设计系统图、平面图中表达的，说明时可简述。
三、说明范例
1 工程概况及设计依据
1.1 本工程为19层的省级办公楼，属一类高层建筑。地下一层，地上十九层。地下一层战时设有一个6级防空地下室，属一等人员掩蔽所，平时为设备用房及停车库(停26辆汽车)；一层为餐厅、停车库、消控中心、保安监控室等；二层为礼堂、门厅；三层为计算机中心；四～十九层为办公。建筑高度69.9m, 建筑面积26,000m2。消防泵房另设在室外地下室。
地下室发电机储油间存储柴油，电气按火灾危险环境21区设计；其余场所按正常环境设计。
1.2 设计依据福州市XXX规划办公室文件－XX规纪〔2001〕XXX号《XXXX总平方案会审纪要》、福州市XXX规划办公室文件－XX规纪〔2002〕XXX号《XXXX扩初设计会审纪要》。
2 设计范围
2.1 10/0.4kV变配电所；
2.2 照明、动力配电；
2.3 防雷、接地；
2.4 人防电气；
2.5 火灾自动报警系统；
2.6 有线电视系统；
2.7 电话及综合布线系统；
2.8 闭路监视电视系统；
2.9 门厅、大会议室、餐厅、礼堂等有二次装修的部位仅预留电源，其电气部分装修时另行设计。
3 负荷级别及电源
3.1 本工程消防设备用电、中心计算机房的计算机用电，主要办公室、会议室、总值班室、重要设备机房、主要通道的一般照明，按一级负荷供电；客梯电力、档案室按二级负荷供电；其它按三级负荷供电。
3.2 从城市10kV电网引两路独立电源，分别由XX大道、XX大道引入地下室变配电所，内设两台1250 kVA干式变压器。
3.3 为保证一级负荷中特别重要负荷的应急供电，在地下室设一台300kW自启动发电机组，要求能在30s之内供电。
4 变配电所
4.1 10kV双电源采用一用一备，备用自投的供电方式。10kV母线采用单母线接线，低压母线采用分段单母线接线，两台变压器分列运行，低压母线间设手动联络开关。
4.2 10kV系统设有过流、速断和变压器过负荷、超温等保护，选用微机保护装置，操作电源为～220V，引自电压互感器。
4.3 市电与应急发电机电源之间设机械、电气联锁，仅当高压进线两个主开关和1#、２#变压器出线两个主开关同时断开，发电机才能启动并投入运行。
4.4 本工程采用高供高量，功率因数补偿采用低压侧集中补偿方式，补偿后的功率因数达0.9以上。
5 线路敷设
5.1 所有照明、插座线路均采用ZR-BV导线沿金属线槽或穿焊接钢管敷设，电线或电缆在金属线槽内不得有接头、分支接头，由金属线槽引出的线路，应采用金属管或金属软管保护，电线或电缆在引出部分不得遭受损伤。金属线槽的安装详96SD181《线槽配线安装》。除图中已注明外穿管管径按下表选择：
5.2 电力电缆均沿电缆桥架或穿钢管敷设, 电缆桥架水平敷设时距地高度不低于2.5m，垂直敷设时距地1.8m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井等)内时除外。电缆桥架的安装详86D169《电缆桥架安装》。
5.3 封闭式母线水平敷设时，距地高度不低于2.2m。垂直敷设时，距地面1.8m以下部分应采取防止机械损伤措施。但敷设在电气专用房间内(如配电室、电气竖井)时除外。封闭式母线的安装详91D372《封闭式母线安装》。
5.4 金属线槽、电缆桥架、封闭式母线在穿越防火分区、穿过防火墙及防火楼板时，应作阻火封堵。
5.5 消防用电设备的配电线路均采用NH-YJV电缆在防火电缆桥架内敷设，或采用NH-BV导线在金属线槽内或穿焊接钢管敷设，暗敷时应敷设在混凝土内且保护层厚度不小于30mm，明敷时金属线槽、金属管均应涂防火涂料保护。
5.6 地下室发电机储油间内线路采用镀锌钢管明敷，灯具、接线盒防护结构要求IP54；做法详94D801《爆炸和火灾危险环境电气线路和电气设备安装》。
6 设备安装
6.1 所有电气产品应符合国家有关标准，凡属于强制性认证的产品应取得国家认证标志。6.2 发电机安装做法详00D272《应急柴油发电机组安装》，干式变压器安装做法详99D268《干式变压器安装》，变配电所常用设备安装做法详88SD263《变电所常用设备构件安装》。
6.3 所有配电柜均落地安装、所有在电气竖井内的配电箱底距地1.2m明装，其它动力控制箱底距地1.3m明装，照明配电箱底距地1.5m暗装，做法详90D367《常用低压配电设备安装》，电气竖井内设备安装详90SD180《电气竖井设备安装》。
6.4 所有照明开关、插座均暗装，安装高度详图例。门厅吊灯重量大于3kg时需预埋安装螺栓，其它灯具安装高度详图例。
7 防雷
7.1 本工程为省级办公楼，所在地的年雷暴日数为56.5，按第二类防雷建筑物保护措施设计。采用Φ12镀锌圆钢在屋面设不大于10mX10m（或12mX8m）避雷网格，且屋面上所有的金属构件、外露金属管道均用Φ12镀锌圆钢与避雷网联结，突出屋面的风管、烟囱等物体的顶部边缘均设避雷带。建筑物各层梁内主筋应相互连通，七层及以上各层的建筑外墙上的金属门、窗、较大的金属构件均与防雷装置连接，竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接，利用结构柱内大于Φ16两根钢筋作防雷引下线，利用结构地下室底板钢筋、桩内钢筋互相焊通作接地体。
7.2 进出建筑物电缆的金属外皮、钢管、金属管道等应在入户端就近与防雷接地装置用Φ12镀锌圆钢接地。固定在建筑物上的节日彩灯、航空障碍信号灯及其它用电设备的线路从配电盘引出穿钢管，钢管的一端与配电盘外壳相连，另一端与用电设备外壳、保护罩相连，并就近与屋顶防雷装置连接。
8 接地
8.1 本工程低压系统的接地型式采用TN-S系统。本工程防雷接地、保护接地、变压器中性点接地及弱电接地共用同一接地体，工频接地电阻要求不大于1欧姆。
8.2 所有电气设备外露可导电部分均应可靠接地。PE线不得采用串联连接。
8.3 不间断电源输出端的中性线、金属电缆桥架、支架及引入、引出金属导管金属线槽、电缆沟内金属支架及安装高度距地面小于2.4米的灯具金属外壳均应接地。电缆沟内接地干线为-25X4镀锌扁钢。
8.4 消防控制室专用接地干线用BV-1X25mm2导线穿PVC管引自接地体。强、弱电气竖井PE干线采用40X4扁铜，电梯机房、中心计算机房、有线电视机房、保安监控室及通信机房的接地干线均用BV-1X25mm2导线穿PVC管引自接地体，供机房设备接地。
8.5 本工程设总等电位联结，在地下室变电所设MEB箱。应将建筑物的PE干线、电气装置接地极的接地干线、水管、煤气管、采暖空调等金属管道、建筑物的金属构件等导体作等电位联结。
8.6 本工程各弱电机房、弱电间、卫生间等作局部等电位联结，设LEB端子板。所有正常不带电的金属物体、金属构件均用BV-1X6 mm2与LEB端子板联接。
8.7 总等电位及局部等电位联结做法按国标02D501-2《等电位联结安装》。
9 人防电气设计
9.1 本工程防空地下室的应急照明、警报设备按一级负荷供电，正常照明、风机、水泵按二
级负荷供电，其它按三级负荷供电；电源正常时从低压配电系统引接，战时从人防区域电源引接，人防配电箱设双电源切换装置。
9.2 人防照明与平时照明结合使用，战时灯具均改装为链吊灯。自防空地下室内部引到防护门以外的照明回路在该门的内侧设熔断器保护。
9.3 人防地下室配线管穿越围护结构、防护密闭隔墙、密闭隔墙时均采用镀锌钢管且采取防护密闭或密闭处理。
9.4 风机室、人防值班室及战时主要出入口最里一道密闭门的内侧，设显示三种通风方式的音响、灯光信号，主要出入口防护密闭门的外侧设有防护能力的呼叫音响按钮，音响装置设在值班室。
9.5 战时从人防区域电源引入的PEN(PE)线应作重复接地。所有人防电气设备外露可导电部分应可靠接地。
10 火灾自动报警系统：
本工程按一级保护对象设计火灾自动报警系统。消防控制中心设在一层，设置有火灾报警控制器、消防联动控制设备、火灾应急广播、消防专用电话、彩色CRT、打印机等设备及“119”专线电话。火灾自动报警系统除由消防电源作主电源外，另设直流备用电源。CRT显示器、消防通讯设备等的电源，另设UPS装置供电。
10.1 在各会议室、办公室、报告厅、餐厅、计算机中心、消防电梯和防烟楼梯的前室及合用前室、地下室、变配电所、配电间等场所设置火灾探测器，每个防火分区均设置手动火灾报警按钮，从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离均不大于30m。所有报警信号均通过总线进入火灾报警控制器。
10.2 消防联动控制设备可通过总线实现以下控制及显示功能：
控制防火卷帘门动作和状态反馈信号；
手动或自动切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯；
启动或关闭有关部位的排烟阀、送风阀或电动防火阀，并接收其反馈信号；
显示室内消火栓启泵按钮的位置；
显示水流指示器、报警阀、雨淋阀、安全信号阀的工作状态等；
显示气体灭火系统的手动、自动工作状态，显示气体灭火系统的喷放工作状态。
10.3 消防联动控制设备可通过多线实现以下控制及显示功能：
控制消火栓泵、喷淋泵、水喷雾泵、防烟和排烟风机的启、停并显示其工作及故障状态，除自动控制外，还能手动直接控制。消火栓启泵按钮应能直接启动消火栓泵，压力开关应能直接启动喷淋泵、水喷雾泵；
控制电梯全部停于首层，并接收其反馈信号；
控制水喷雾系统电磁阀的开启；
显示消防水池及水箱水位、消防水泵电源和备用动力等是否处于正常状态的反馈信号；
显示消防稳压泵系统的工作及故障状态。
10.4 彩色CRT应能显示保护对象的重点部位、疏散通道及消防设备所在位置的平面图等。
10.5 本工程火灾应急广播兼作平时背景音乐广播，在走道、报告厅、地下室等公共场所设置火灾应急广播扬声器，每个扬声器的额定功率为3W，选择主用扩音机容量为510W（即全部楼层扬声器容量总和），备用扩音机容量为250W（大于火灾时需同时广播范围内火灾应急广播扬声器最大容量总和的1.5倍）。火灾应急广播具有手、自动选层功能，火灾时能自动强切为消防广播。
10.6 在消控室设置30门的多线制消防专用电话总机，在消防水泵房、变配电所、柴油发电机房、消防电梯机房、排烟机房、气体灭火系统应急操作装置处设消防专用电话分机，手动
火灾报警按钮处设电话塞孔。
10.7 消控中心设备应按实际定货尺寸进行布置，并符合规范“GB50116-98”第6.2.5条要求。各层模块均集中安装在各层弱电竖井的模块箱内，模块箱挂墙明装，底边距地1.3m。各火灾探测器吸顶安装在楼板或顶棚下，0.5m范围内不应有遮挡物，到墙壁、梁边的水平距离不应小于0.5m，探测器到空调送风口边的水平距离不应小于1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m。层号灯距顶0.3m，手动火灾报警按钮（含电话塞孔）距地1.5m，消防专用电话分机距地1.5m。火灾应急广播扬声器在有吊顶处为嵌入式安装，在无吊顶处选用壁挂式喇叭，距地2.5m，其余详图标注。
10.8 总线的传输线路采用RVS-1.5mm2的绝缘导线，消防控制线路采用NH-KVV-0.6/1KV-1.5mm2的控制电缆或NH-BV-1.5mm2的绝缘导线，消防通信选用RVVP-2×1.0mm2绝缘线，广播线路选用RVV-2×1.0mm2绝缘电线。导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接。线路在竖井及吊顶内沿金属线槽或穿焊接钢管敷设，水平线路在无吊顶处穿焊接钢管可暗敷在混凝土板内，但其保护层厚度不应小于30mm，也可沿金属线槽或穿钢管明敷，所有明敷设的金属线槽或金属管均应涂防火涂料保护。
11 有线电视系统：
11.1 根据建设单位要求本工程各终端信号出线座只在会议室和带休息室的办公室内设置，而办公用房由甲方自行设置，各终端信号电平应为64±4dB。
11.2 竖直干线电缆与闭路监视电视电缆共线槽沿弱电竖井敷设，各层水平电缆沿线槽和穿SC20钢管在楼板或吊顶内暗敷设。
11.3 本工程各终端信号出线座距地0.3m安装，有线电视分支器箱嵌墙暗装，底边距地0.5m，有线电视前端箱设在一层弱电间，挂墙明装，底边距地1.3m。
12 电话及综合布线系统：
12.1 本系统根据GB/T50311-2000设计规范，按“基本配置”标准（每个工作区配置两个信息插座）设计。系统设计包括计算机网络和语音系统的布线。
12.2 总配线设备间设在三层通信机房内，每层弱电间均设有楼层分配线架。
12.3 系统数据主干采用超五类25对电缆，语音主干采用三类25对电缆，分配线架至信息点水平线均采用超五类双绞线。
12.4 竖井内垂直干线沿金属线槽SR-200X100敷设，水平走线采用SR-100X100线槽，从吊顶内线槽到信息插座采用焊接钢管在吊顶或楼板内暗敷设，信息插座间采用钢管在楼板或墙内暗敷设，超五类UTP线穿管原则为：1～2根穿SC15,3～4根穿SC20。
12.5 信息插座用暗盒置于墙内，底边距地0.3m，配线机柜采用19”标准机柜，落地安装。
12.6 本工程共设有（包括预留）电脑数据点980个，语音点650个，要求从市电信部门引入通讯电缆HYA-800(2X0.5)/2SC100至三层通讯机房，另设2SC80钢管作光缆进线预留管。
13 闭路监视电视系统：
13.1 监控中心位于一层，设置有中央处理机、长时间录像机、彩色监视器、视频自动切换器、打印机等。在摄像机的标准照度下，图像质量不应低于4分（五级损伤制评分标准），图像水平清晰度不应低于270线，图像画面的灰度不应低于8级，随机信噪比大于36dB。
13.2 在一层各出入口、地下车库出入口、电梯轿厢内、各层电梯厅等设置彩色CCD摄像机，信号通过SYWV-75-5视频电缆传输至监控中心，各摄像机电源从监控中心集中引出，使用电源电压为AC24V，每层共用一回路，采用BV-500V-2.5mm2导线。
13.3 闭路监视电视系统线路与有线电视线路共线槽沿SR-200X100在竖井内垂直敷设，在各层沿SR-100X100水平敷设，从线槽到各摄像机穿SC20钢管在吊顶或楼板内暗敷设。
13.4 各摄像机均吸顶安装。监控室的布置应满足GB50198-94规范的要求。
14 施工时应严格按国家有关施工质量验收规范、施工技术操作规程执行。
施工图审查要点
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形，对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理，空调机位是否漏缺，位置是否合理，是否便于安装，有没有考虑冷凝水的排放。
建筑图纸审查总结(审图公司)
建筑图纸审查总结(审图公司)
————————————————————————————————作者：————————————————————————————————日期：
施工图审图要点 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。(z这个我还不知道啊) 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所 选栏杆形式易攀爬，不符合规范要求。 12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。 13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。 14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。 15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。(餐厅) 17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。 18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内安全疏散最大距离超过60米。 4.袋形走道尽端的房间室内安全疏散距离越过20米。 5.安全疏散出口穿过其他房间方能到达。 6.安全疏散门采用了弹簧门、卷帘门。(二、疏散用的门不应采用吊门、水平推拉门，严禁采用旋转门。三、疏散门开启时，门扇不应影响疏散走道和平台的宽度。四、人员密集的公共场所，如观众厅的入场们、太平门不应设门槛，紧靠门口1.4m内不应设置踏步。疏散门严禁上锁。太平门宜装置自动门闩，保证内部人员随时可以推动把手或依靠人力把门开启。) 7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个安全出口间的距离不足5米。 9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。 10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60平方米的多层建筑的房间只开了一个门。 12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。 13.应设防火门的未设防火门，或防火门未向外开启。
河北施工图审查要点
2009河北省施工图审查要点(结构专业第一部分) （二）房屋建筑结构专业 1.一般规定 1.1施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国防震减灾法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》（建质[2006]220号）等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程（有效版本）。 1.2施工图审查机构对勘察文件和施工图技术文件（计算书、施工图、设计变更通知）进行审查，技术性审查包括以下主要内容： 1.2.1 勘察文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘查报告进行地基基础设计。 1.2.2 建筑物地基基础和主体结构的安全性和合理性。 ；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。 1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的鉴定，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。 ，计算书是否完整、正确。 ，有无审查意见及审查通过的相关批件，并应以专家审查论证结论意见为施工图审查依据。，是否按鉴定报告结论进行设计。 ，设计图由有资质的设计单位编制。施工详图通常由有资质的钢结构制作单位根据设计图纸编制，也可由设计单位分阶段编制。施工图审查仅审查钢结构设计图部分。 ，内容是否符合以上技术审查内容的要求。 程序性审查详见本要点第二部分“程序性审查和政策性审查”。 1.3本要点所依据的标准、规范为国家现行标准、规范。若遇国家标准、规范调整，相关内容应以调整后的有效版本执行。 1.4外省市的规程标准未经河北省建设厅批准认可不能作为我省施工图审查的依据。 1. 5本要点所采用的抗震规范均指：GB50011-2001（2008年版）。 1.6施工图审查时，设计文件应满足以下各章、节要求。 2 设计文件内容及深度 2.1施工图设计文件应包含图纸目录、设计说明、设计图纸及计算书。 2.2设计文件内容及深度按建设部《建筑工程设计文件编制深度规定》（2008年版）第4章
施工图审查要点水电安装
一、电气专业 1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。 2.审核总容量及各回路的容量是否满足使用要求，电线、电缆的线经及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。
3.审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。 4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。 5.审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。 6.审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。 7.设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。
二、给排水专业 1.审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。 2.审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
建筑装饰装修工程施工图设计文件审查要点
建筑装饰装修工程施工图设计文件审查要点 总则 1．为指导建筑装饰装修工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑装饰装修工程施工图设计文件审查要点； 2．本要点供施工图审查机构进行建筑装饰装修工程施工图技术性审查时参考使用； 3．建设单位报请施工图技术性审查的资料应包括以下内容： （1）作为设计依据的政府有关部门的批准文件及附件； （2）完整的设计文件（含封面、图纸目录、设计说明、各专业齐全的设计图纸、设备和材料表、原工程设计图）； （3）审查需要提供的其它资料。 4．技术性审查应包括以下主要内容： （1）是否符合国家规范标准，特别是工程建设强制性标准； （2）消防和结构设计等是否安全； （3）是否符合公众利益； （4）施工图是否达到规定的设计深度要求； （5）是否符合作为设计依据的政府有关部门的批准文件要求； 5．本要点所涉及标准内容以现行规范规程内容为准。 二、设计深度 1．设计文件应加盖编制单位出图印章； 2．设计说明应有对所采用装饰材料和设备质量标准的要求； 3．设计文件的编制内容与深度应能满足施工操作，能据此安排材料、设备采购和非标准设备制作，并能作为施工监理、竣工验收和概预算的依据； 4．图纸封面应标明项目名称、编制单位名称、设计编号、编制年月、编制单位的法定代表人、技术总负责人和项目总负责人的姓名、签字或授权盖章等内容。 三、建筑专业 （一）防火设计审查 1．根据使用功能对室内总体设计（包括平面布局）是否满足防火规范要求进行审查； 2．建筑装饰装修设计是否改变了原设计使用功能，若有改变是
否取得相关行政主管部门的批准，原设计单位是否同意； 3．建筑装饰装修设计是否改变原防火设计内容,包括防火防烟分区的划分、垂直或水平安全疏散通道、安全出口、建筑消防设施（如防火门窗、消火栓、喷淋头、报警器、防排烟设施等）的布置，若有改变应有相应专业修改图，并应得到原设计单位和消防主管部门的认可； 4．室内装饰材料燃烧性能等级是否满足《建筑内部装修设计防火规范》（GB50222-95）规定，特别是对地下室、门厅、公共通道和文化娱乐游艺放映场所所使用材料的等级应重点审查； 5．钢、木构配件的防火措施是否符合规范规定。 （二）安全性审查 1．建筑装饰装修工程应保证建筑物结构安全和主要使用功能，若涉及承重结构改动或增加荷载，应经原设计单位同意； 2．对改建工程的分隔墙体材料，应符合该类建筑的耐火极限，保证其强度和隔声的要求； 3．室内墙面、天棚装饰的分隔尺寸、材料规格、抗弯强度、主要做法、节点详图能否满足安全、环保及相关规范、规程的规定，包括主体结构与主龙骨的连接、预埋件数量、规格、位置、防腐处理、干挂石材或装饰板的安装、封口处理、防火、保温处理及变形缝安装等； 4、室内装饰构配件材料选择是否安全可靠，措施是否到位（如装饰构件、落地玻璃等）； 5．安全玻璃使用部位是否明确、恰当，材质是否满足要求等。 （三）环保、防疫审查 1．使用材料应符合国家相关建筑装饰装修材料有害物质限量标准的规定； 2．对室内设计中有厨房、餐厅、食品储藏及加工等卫生要求较高的房间应根据国家卫生防疫的相关规定和标准审查其是否符合要求,措施是否恰当； 3．对有特殊要求房间的装饰做法是否符合要求，如屏蔽、防震、防腐蚀、防爆、防辐射、防尘、防噪声等。 （四）采用的新技术、新材料、新工艺、新设备是否具备合法的鉴定证书和相关部门推广应用的意见，是否符合安全、环保、节能的要求。（五）室外装修工程审查
施工图审查要点
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。
建筑外立面装饰施工图审查要点汇编
《厦门市建筑外立面装饰装修管理规定》配套施工图设计文件审查要 点 第一篇建筑专业审查要点 1.第七条建筑外立面装饰装修，应当符合规划、建筑、消防、环境保护、城市容貌等有关规定和标准，处理好排水、通行、采光等方面的相邻关系，不得损害相邻权利人的合法权益。 审查要点： 建筑物和建筑突出物均不得向道路上空和相临地块直接排泄雨水、空调冷凝水及从其他设施排出的废水，尤其是紧临建设用地红线的建筑的阳台、空调板、雨蓬等。 2.第九条城乡规划主管部门根据相关规定，将建筑外立面装饰装修的风格、色彩等作为建设工程设计方案审查的内容。 施工图审查机构在对施工图设计文件进行审查时，应当按照本规定对建筑外立面装饰装修的材料、施工工艺的选用以及附加设备、附加设施的设置等进行审查。未按照本规定进行设计的，施工图审查机构不予通过施工图设计文件审查。 审查要点： 不符合本规定的设计文件，应当要求设计单位进行修改。
注：本条中的“施工工艺”对应设计图纸中的“构造做法”。 3.第十三条建筑外墙饰面应当采用安全、环保、反射系数低的建筑材料和防止脱落的技术措施和施工工艺。鼓励使用高耐候性、高耐玷污性、高保色性的高性能建筑涂料。 审查要点： ⑴外墙饰面砖工程应当符合《外墙饰面砖工程施工及验收规程》的要求。 ⑵采用外保温的外墙面不得粘贴饰面砖（板）。 ⑶不得在架空楼板底部抹保温砂浆或在挤塑板下抹灰。 ⑷装饰百叶等构件应有构造连接措施。 ⑸禁止使用GRC构件。 4.第十四条建筑外墙饰面材料采用石材饰面板的，鼓励采用干挂式施工工艺进行施工，限制采用水泥砂浆现场粘贴石材饰面板。确需采用水泥砂浆现场粘贴石材饰面板的，应当采取可靠的嵌固措施，且石材饰面板墙面的离地高度不得超过3米。 审查要点： ⑴建筑外墙饰面采用水泥砂浆现场粘贴石材饰面板的，粘贴离地高度不得超过3米。
建筑电气专业施工图审查要点
二、建筑电气专业施工图审查要点 （一）强电方面 1、设计文件审查： ①设计文件编制的依据； ②计算书是否符合要求； a.计算书内的系数和其他数据选用是否合理； b.负荷计算按“民规”JGJ/T16（3.4.5）（3.4.6）（3.4.7） 要求计算，（应包括设备容量，需用系数，计算功率，补 偿功率，功率因数，导线计算还应计算电流）； c.计算电流与保护开关，电线电缆选择是否符合要求; d.电压降计算（一般距离较远的和应急照明，道路照明， 警卫照明+5%-10%，其他用电设备无特殊规定时为±5%）； e.计算照度及核算功率密度值，应符合“建筑照明设计标 准”GB50034-2004第6.1节。 2、供配电、照明设计 ①用电负荷分级及供电要求。“供配电系列设计规范” GB50052-95第（2.0.1）（2.0.2）（3.0.2）条； ②选择导体截面应符合“低压配电设计规范”GB50054-95第 2.2.2条。并应遵守“电力工程电缆设计规范”GB50217-94； ③配电线路的保护，应在短路电流对导体和连接产生热作用 和机械作用造成危害之前切断短路电流。“低压配电设计规
范”GB50054-95第4.3.5条； ④突然断电比过负荷造成的损失更大的线路，其过负荷保护 应作用于信号而不应作用于切断电路。“低压配电设计规范”GB5054-98第4.3.5条； ⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动 作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4.21条； ⑥采用接地故障保护时，在建筑物内应做总等电位联结。“低 压配电设计规范”第4.4.4条； ⑦当装设漏电电流动作保护电器时应能将其所保护的回路， 所有带电导线断开。“低压配电设计规范”GB50057-95第 4.5.6条； ⑧住宅供电系统的设计，应符合下列基本安全要求： a.应采用TT、TN-C-S,TN-S接地方式，并进行总等电位联 结； b.电气线路应采用符合安全和防火要求的敷设方式配线， 导线应采用铜线，每套住宅进户线截面不应小于10mm2，分支回路截面不应小于2.5mm2； c.每套住宅的空调电源插座、电源插座与照明，应分路设 计；厨房电源插座和卫生间电源插座宜设置独立回路； d.除空调插座外，其他电源插座电路应设置漏电保护器； e.每套住宅应设置电源总断路器，并采用可同时断开相线
建筑知识-人防设计施工图审查要点总结
人防设计施工图审查要点总结 1.审核报表审核要点(1)编制依据：主管部门批准文件和工程建设标准。 (2)项目概况：建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。 (3)主要部件的材料. 一、审计报表审核要点 (1)编制依据：主管部门的批准文件和工程建设标准。(2)项目概况：建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。(3)主要部分的材料做法：如墙、屋顶、门窗等。(民用建筑节能设计范围内的项目可以与节能设计部分合并。(4)节能设计：严寒和寒冷地区的居住建筑应说明体形系数、耗热量指标、结构材料的维护方法、主要部位的传热系数等。夏热冬冷地区的居住建筑应说明材料做法、传热系数、热惯性指数等。建筑物及其主要部分的形状系数。(5)防水设计：地下工程的防水等级和设防要求、防水材料或涂料的材质和厚度、变形缝结构及其他截排水措施。屋面防水等级和设防要求，防水材料或涂料的材质和厚度，屋面排水方式和雨水管道的选择；潮湿和停滞房间的地板和地板的防水材料方法以及墙壁的防潮措施。(6)建筑防火：防火分区及安全疏散：消防设施及措施：如墙体、金属承重构件、幕墙、管道、防火门、防火卷帘、消防电梯、消防水池、消防泵房、消防中心等的设置、构造及防火处理。(7)人防工程：人防工程位置、防护等级、平
战结合使用、防护区域、室内外出入口、进风口和出风口的布置。(8)室内外装修做法。(9)电梯、自动扶梯、幕墙、天窗等需要专业部门设计、生产、安装的建筑设备及部件的技术要求。(10)其他需要特别说明的情况，如安全保护、环保措施等。 二.图纸基本要求审查要点 (1)总平面图：标明建设用地范围、道路和物业线位置、土地用途以及周边相关地形和特征。控制周边市政道路的标高；明确新建工程(包括隐蔽工程)的位置、室内外设计标高、场地道路、广场、停车位布置及地面雨水排放方向。(2)横、竖、剖面图完整、表达准确，屋面平面应包括以下内容：屋面出入口、管沟、设备基础及变形缝结构、屋面排水设计、出水口结构及雨水管道选型等。(3)楼梯、电梯、汽车坡道、墙壁、门窗等关键部位的节点和细部。图纸中应明确说明楼梯、屋顶、中庭走廊、低窗等安全防护设施。(4)配电室、锅炉房、换热室、中水处理室和食堂等。预留给专业设计的，应提供合理的工艺组织条件和必要的摊铺设施 三.建筑设计基本条文的审查要点 (1)建筑设施安全卫生主要技术要求1。楼梯安全要求：楼梯是垂直交通的主要空间，具体要求如下：(1)日常主要交通所用楼梯的爬梯宽度应根据建筑物的使用特点确定，一般按每股0.55 (0 ~ 0.15) m的人流量确定。(2)住宅楼梯净宽不应小于1.1m，六层及以下。(3)楼梯平台上下部净高(从最低点即平台梁底部计算)不应小于2m；台阶的净高不
人民防空地下室施工图设计文件审查要点
《人民防空地下室施工图设计文件审查要点》3.1强制性条件《人民防空地下室设计规范》GB 50038-2005中第4.1.3、4.1.7、4.9.1、4.11.7、4.11.17条，具体条文从略。 3.2 基本规定 3.2.1 施工图设计文件编制深度 1.施工图设计文件的编制深度应符合建筑部《建筑工程设计文件编制深度规定》的相关规定，并应满足国家建筑标准设计图集《防空地下室施工图设计深度要求及图样》08FJ06的要求；图纸表达应符合《房屋建筑制图统一标准》GB/T50001和《建筑结构制图标准》GB/T50105的规定。 2.战时各出入口、连通口、通风口，宜有比例不小于1：50的结构详图，主要表示防护密闭们、密闭门、防爆波活门门框墙位置及配筋，以及扩散室、临空墙、防护单元间隔墙等配筋。 3.采用平站转换设计的防空地下室，应提供转换部位、方法及具体实施措施的施工详图。 4.设计文件应提供本要点附录A中底A.2节规定的内容。 3.2.2 设计依据 1.防空地下室的防护类别、抗力级别等应与当地人防行政主管部门的批文一致。 设计采用的工程建设标准和设计中引用的其他标准（含国家2. 建筑标准设计）应为有效版本。
3.设计采用的地基土的物理力学指标、抗浮设计水位等应与审查合格的《岩土工程勘察报告》一致。 结构设计总说明3.2.3 每一项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。若防空地下室与其上部的地面建筑为同一个子项，可与地面建筑的结构设计总说明合写，也可专门列一小节，说明地面建筑设计总说明中未包含人防设计的内容。 申报防空地下室施工图设计文件技术性审查时，宜提供供审查使用的防空地下室结构设计总说明。防空地下室结构设计总说明应包括以下内容。 1、工程概况，包括防空地下室的平时功能、战时功能，防护单元划分及各防护单元的抗力级别等。 2、防空地下室结构设计的主要依据，包括防空地下室结构的安全等级、设计使用年限，遵循的标准、规范，工程地质、水文地质条件， 以及地面建筑抗震设计条件等。 3、各结构构件采用的战时等效静荷载标准值，包括防空地下室的顶板、底板、外墙、临空墙、防护密闭门门框墙、防倒塌棚架等。 4、防空地下室所有结构材料的品种、规格、性能及相应的产品标准， 有防水、密闭要求的结构构件的抗渗等级等。 5、当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法、并对某些构件或部位的材料提出特殊要求。 6、设计±0.000标高所对应的绝对标高值及图纸中的标高、尺寸的

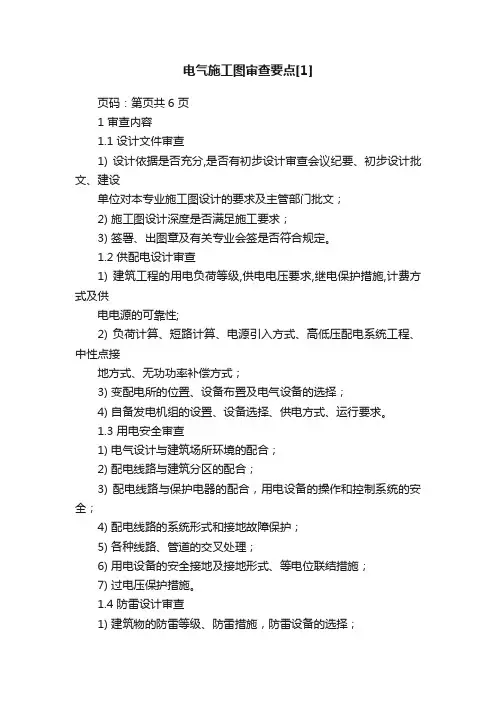

电气施工图审查要点
电气施工图设计文件审查要点 一、深度要求 1 总则 1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。 1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。 1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。 1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。 2 总体工程电施设计文件 2.1图纸目录 先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。 2.2施工设计说明、补充图例符号及主要设备表 （1）施工设计说明（详说明要求）。 （2）补充图例符号及主要设备表。 注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。 2.3供电总图 （1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。 （2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。 （3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。 （4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。 （5）比例、指北针。 （6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。 2.4配电箱或控制箱系统图、控制原理图 配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。 2.5配电平面图及照明平面图 （1）绘制总平室外照明灯布置图，标明配电箱及其编号、干线、分支线、回路编号、敷设方式等。 （2）绘制总平附属用房的配电平面及照明平面图。 2.6详图 主要线路段的电缆沟、排管断面图等。 2.7防雷及安全接地图 绘制总平附属用房的防雷及安全接地图。 2.8计算书（供内部使用及归档） 3 单体工程电施设计文件 3.1图纸目录 先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。 3.2施工设计说明、补充图例符号及主要设备表 施工设计说明、补充图例符号及主要设备表可组成首页，当补充图例符号及主要设备表内容较多时，此表可放置次页。 （1）施工设计说明（详说明要求）。 （2）补充图例符号及主要设备表。 注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。 3.3电气总平面图 （见2.3） 3.4变、配电站 （1）变配电主结线图； 绘制从高压电源进线，直至低压母线段的主结线图，并应表达一、二级负荷的供电方式及相应联锁控制的要求。标注变压器及发电机的编号和容量，母线段编号及电压等级。 （2）高压配电系统图(一次线路图) 图中应注明母线型号、规格，电压等级；标明开关、断路器、互感器、电工仪表(包括计量仪表)等型号、规格、整定值等参数。
市政工程施工图审查要点(终稿)
北京市市政基础设施工程施工图勘察文件审查要点
北京市规划委员会发布二零零五年八月
前言 根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（中华人民国建设部令第134号 2004年8月23日）、《关于实施“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”有关问题的通知》（建质[2004] 203号 2004年11月23日）以及《关于转发建设部“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”的通知》（市规发〔2004〕1499号 2004年11月29日）的要求，北京市勘察设计与测绘管理办公室组织部分从事施工图审查的专家编制完成《北京市市政基础设施工程施工图勘察文件审查要点》（以下简称“本要点”）。在编制过程中，编制组认真总结了我市开展勘察文件审查的实践经验，广泛听取了施工图审查机构、部分勘察设计单位及北京市建筑工程施工图审查专家委员会委员的意见，经多次修改后形成了本要点。 本要点根据现行法律、法规和工程建设标准（含国家标准、行业标准和北京市地方标准）编写，以工程建设标准强制性条文（以下简称“强制性条文”）为根本依据，除将强制性条文作为必须审查的容外，还从现行法律、法规和工程建设标准中摘录了部分与强制性条文关系密切、对安全和公众利益有较大影响的条款作为审查容。 本要点根据市政基础设施工程勘察类型分四篇编写，第一篇：公路工程和城市桥涵、支挡结构施工图勘察文件审查要点；第二篇：室外管道工程施工图勘察文件审查要点；第三篇：城市道路、公路路基、路堤、路堑工程施工图勘察文件审查要点；第四篇：地下铁道、轨道交通工程施工图勘察文件审查要点。由于市政基础设施项目类型繁多，施工图审查中如遇到本要点未涉及的情况，在保证质量的前提下应根据实际情况进行处理。 工程勘察注重数据的真实性和可靠性、地区经验及工程师的综合判断。勘察文件审查的主要对象限于详勘阶段的岩土工程勘察报告，并不涵盖工程勘察的全部容。进行工程勘察时，建设单位和勘察单位应全面执行法律、法规和工程建设标准的规定，确保工程质量，不能认为未列入本要点的容就可以不执行。 本要点由北京市规划委员会负责管理，北京市勘察设计与测绘管理办公室负责对具体容的解释。 主编单位：北京市勘察设计与测绘管理办公室 参编单位：北京市勘察设计研究院 建设综合勘察研究设计院 中航勘察设计研究院 参加编制人员(以姓氏笔画为序)： 孔千、王笃礼、刘建华、李耀刚、张建青、杨俊峰、周宏磊、武威、 赵大鹏、赵志强、郭明田、温靖、葛虹、董辉、廉得瑞参加审查人员（以姓氏笔画为序）： 丁秀云、王新杰、张在明、罗玲、项勃、顾宝和、袁炳麟、高文新、 黄志仑
装饰装修施工图审查要点(完整资料).doc
此文档下载后即可编辑 装饰施工图设计审查要点 一、设计说明 1各专业施工图的张数、编号、与图纸目录是否相符 2物料、电气、消防、水暖图则是否与图纸标注相符 3图纸的编制概况、特点；图纸中出现的符号、绘制方法、特殊图例等说明 4装饰设计在遵循防火、生态环保等规范方面的说明 5对设计中所采用的新技术、新工艺、新设备和新材料的情况说明6装饰设计在结构和设备等技术方面对原有建筑进行改动的情况 7对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特殊工艺的设计说明 8施工用料和作法的说明 二、平面图 1轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间地面、主要楼梯平台的标高 2立面索引位置是否与立面图相符 （一）平面开线图 1装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类 2装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等 3装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类 4固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料 （二）平面布置图 1功能分区图：各功能空间的名称、面积 2家具布置图：所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸3洁具布置图：所有洁具、洗涤池、上下水立管、排污孔、地漏、
4地沟的位置；排水方向、定位尺寸和其他必要尺寸 5绿化布置图：盆景、绿化、草坪、假山、喷泉、踏步和道路的位置；绿化品种、定位尺寸和其他必要尺寸 6电气布置图：电源插座、通讯和电视信号插孔、开关等的位置、定位尺寸 8消防布置图：防火分区、消防通道、消防监控中心、防火门、消防前室、消防电梯、疏散楼梯、防火卷帘、消火栓、消防按钮、消防报警等的位置；必要的定位尺寸和其他必要尺寸 （三）地面铺装图 1装饰材料的种类、拼接图案、不同材料的分界线 2装饰构成的定位尺寸、标准和异形材料的单位尺寸 3装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种类 三、天棚图 1轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间天花的标高 2详图索引位置是否与节点大样图相符 3造型布置图：天花造型、天窗、构件、装饰垂挂物及其他装饰配置的位置、定位尺寸、材料 4灯具及设施布置图：明装和暗藏的灯具、发光顶棚、空调风口、喷头、探测器、扬声器、防火卷帘、疏散和指示标志牌等的位置、定位尺寸 四、剖立图 1详图索引位置是否与节点大样图相符 2天花剖切部位的定位尺寸、相关控制尺寸；地面标高、天花标高3墙面和柱面、装饰造型、固定隔断、固定家具、装饰配置和部品、广告灯箱、门窗、栏杆、台阶等的位置、定位尺寸及相关控制尺寸4立面和天花剖切部位的装饰材料、材料分块尺寸、材料拼接线和分界线定位尺寸等 5立面上的灯饰、电源插座、通讯和电视信号插孔、开关、按钮、消火栓等的位置、定位尺寸
建筑施工图审查要点总结
建筑工程施工图审查要点 1)设计说明基本内容 (1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、 结构类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5)防水设计: 地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型; 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6)建筑防火: 防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、 消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。 (8)室内外装修做法。 (9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。 (10)其它需特殊说明的情况,如安全防护、环保措施等。 2 )图纸基本要求 (1)总平面图: 标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。周边市政道路的控制标高; 明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。 (2)平、立、剖面图纸完整、表达准确。其中屋顶平面应包含下述内容:屋面检修口、管沟、设备基座及变形缝构造; 屋面排水设计、落水口构造及雨水管选型等。 (3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。 图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。 (4)建筑物中留待专业设计完善的变配电室、锅炉间、热交换间、中水处理间及餐饮厨房等, 应提供合理组织流程的条件和必要的铺助设施 三、建筑设计基本规定 （一）建筑设施安全与卫生的主要技术要求 1.楼梯安全性要求：楼梯是垂直交通的主要空间，具体要求如下： （1）供日常主要交通用的楼梯的梯宽，应根据建筑物使用特征，一般按每股人流宽的0.55+(0～0.15)m的人流股数确定 （2）住宅楼梯梯段净宽度不应小于1.1m，六层及六层以下，一边设有栏标杆时，不应小于1m。<
图纸会审重点内容总结【最新版】
图纸会审重点内容总结 1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方 2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚 3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致 4.核定交桩以后的标高与图纸中的标高是否有出入 5.建筑装饰装修表是否包含所有房间 6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。 7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸 8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工
9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。 10.楼梯踏步高和数量是否与标高相附 11.建筑立面图中的结构标高是否与结构图每层的标高相附 12.檐口的地方标高容易出错，适当注意 13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符 图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。 1、会审图纸综合归纳常见问题如下; 尺寸、标高是否一致; 水、电、设备安装专业图之间、图号之间是否有矛盾;
预留洞、预埋件是否错漏; 构造作法是否交待清楚; 材料选用是否合理，设计是否能满足质量要求; 基础、地沟等是否相碰; 建筑图与结构图是否一致; 标准图、详图是否正确; 顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调; 门窗、构件的尺寸、规格、数量是否相符等。 2、熟悉图纸的方法及要领: 先粗后细: 就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，
结构施工图审查重点总结分享(值得收藏)
结构施工图审查重点总结分享（值得收藏） 一个项目的图纸完成后,常规的做法是先自检自查,再提交给他人校对,然后是最后一级审核.不管是在哪个流程,不管是设计图纸的人还是审查的人都应该牢牢记住施工图纸审查的重点项目,做到心中有数,才能有针对性去发现问题并改正. 以下是关于结构施工图审查时需注意的11个要点,还不熟悉的盆友们先快速浏览一遍吧（知识干货略长,盆友们可先收藏备用）： 在施工图设计阶段,结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书. 图纸目录,应按图纸序号排列,先列新绘制图纸,后列选用的重复利用图和标准图. 结构设计总说明,每一单项工程应编写一份结构设计总说明,对多子项工程应编写统一的结构设计总说明.当工程以钢结构为主或包含较多的钢结构时,应编制钢结构设计总说明.当工程较简单时,亦可将总说明的内容分散写在相关部分的图纸中. 结构设计总说明应包括以下内容： 1、工程概况 1）工程地点,工程周边环境（如轨道交通）,工程分区,主要功能；
2）各单体（或分区）建筑的长、宽、高,地上与地下层数,各层层高,结构类型、结构规则性判别,主要结构跨度,特殊结构及造型,工业厂房的吊车吨位等. 3）当采用装配式结构时,应说明结构类型及采用的预制构件类型等. 2、设计依据 1）主体结构设计使用年限； 2）自然条件：基本风压,地面粗糙度,基本雪压,气温（必要时提供）,抗震设防烈度等； 3）工程地质勘察报告； 4）场地地震安全性评价报告（必要时提供）； 5）风洞试验报告（必要时提供）； 6）相关节点和构件试验报告（必要时提供）； 7）振动台试验报告（必要时提供）； 8）建设单位提出的与结构有关的符合有关标准、法规的书面要求； 9）初步设计的审查、批复文件； 10）对于超限高层建筑,应有建筑结构工程超限设计可行性论证报告的批复文件； 11）采用桩基时应按相关规范进行承载力检测并提供检测报告； 12）本专业设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）. 3、图纸说明
施工图审查要点
施工图审查要点 1）预审 A 审核要点 设计图纸与说明是否齐全，有无分期供图的时间表； 总平面图与施工图的几何尺寸、平面位置、高程是否一致，各施工图之间的关系是否相符，预埋件是否表示清楚； 工程结构、细节、施工作法和技术要求是否表示清楚，与现行规范、规程有无矛盾，是否经济合理； 建筑材料质量要求和来源是否有保证； 地质勘探资料是否齐全，地基处理方法是否合理； 设计地震烈度是否符合当地要求； 防火要求是否满足，有无公安消防部门的审批意见； 施工安全是否有保证； 室内外管线排列位置、高程是否合理； 设计图纸的要求与施工现场能否保证施工需要； 工程量计算是否正确； 对完善设计和施工方案的建议。 2）专业审查 A .各单位在设计交底的基础上，应分别组织有关人员分专业、分工种细读文件，进一步吃透设计意图，质量标准及技术要求； B .针对本专业的审查内容，详细核对图纸、提出问题，确定会审重点。 3）内容会审 A .各单位在专业审查的基础上组织各专业技术人员一起讨论、分析、核对各专业间的图纸，检查相互之间有无矛盾、漏项； B .提出处理、解决的方法或建议； C .将提出的问题及建议分别整理成文，监理内部的和施工承包方的应在会审前由监理方汇总后及时提交给设计承包方，以便设计承包方在图纸会审前有所准备。 4）正式会审 A .施工图会审由总监理工程师发联系单通知业主、设计承包方、 施工承包方，指明具体时间、会议地点、会审内容； B. 根据会审内容由总监理工程师或监理工程师组织施工图审查会议，并指定记录员； C. 根据设计图纸交付情况（进度），会议可以以综合或专业进行； D. 对于图纸交付比较齐全的项目，宜按大会→分组→大会的审查形式。首先由设计方解答监理方（包括施工方）提交的问题或建议及一些综合性问题。然后专业分组由设计承包方解答各专业提出的问题或对问题的共同协商解决。最后大会由设计承包方解答或共同协商解决在分组审查中提出的专业交叉或其它新的问题。 E. 记录员（监理方）整理会议记录并形成施工图会审记要，经与会单位(必要时相关专业人员)会签后由总监理工程师批准并分发到各有关单位。会审记要应附施工图审查问题清单； F. 需要由设计承包方变更和完善的，由设计承包方与业主联系解决，监理负责督促和检查；
