超齐全的城市道路设计常用尺寸(干货)
超齐全的城市道路设计常用尺寸（干货）
在城市道路设计中,经常用到的尺寸数据也不少.太多记不住？还在左找右翻？今天这篇都给你整理好了,赶紧收藏吧！
人行道
人行道宽：不小于1m,并按照0.5的倍级递增.
小区路：6m-9m
组团路：3m-5m
宅间小路：>2.5m
园路,人行道坡道宽：1.2m
轮椅通过：W≥1.50m
轮椅交错：W≥1.80m
消防
1．消防车道宽度不应小于4m.转弯半径不应小于9~10m,重型消防车不应小于12m,穿过建筑物门洞时其净高不应小于4m,供消防车操作的场地坡度不宜大于3%.
2．高层建筑的周围应设有环形消防车道.当设环形消防车道困难时,可沿高层建筑俩个长边设置消防车道.
3．消防车道距高层建筑外墙宜大于5m,消防车道上空4m 范围内不应有障碍物.
4．小区内尽端式道路不宜大于120m,应设置不小于

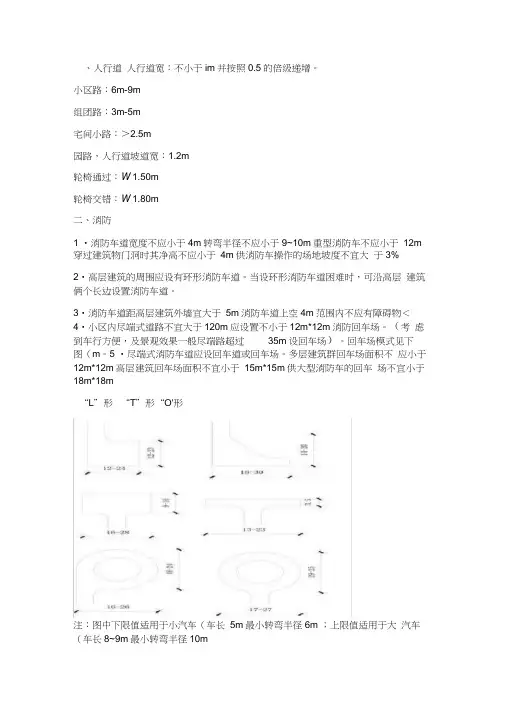

12m*12m消防回车场.(考虑到车行方便,及景观效果一般尽端路超过35m,设回车场).回车场模式见下图（m）.
5．尽端式消防车道应设回车道或回车场.多层建筑群回车场面积不应小于12m*12m,高层建筑回车场面积不宜小于15m*15m,供大型消防车的回车场不宜小于18m*18m.
▲注：图中下限值适用于小汽车（车长5m,最小转弯半径6m）；上限值适用于大汽车（车长8~9m,最小转弯半径10m）
车道
1.道路宽度
1.1居住区级道路：红线宽度不宜小于20m.
1.2小区级道路：路面宽6.0～9.0m；建筑控制线之间的宽度,需敷设供热管线的不宜小于14m；无供热管线的不宜小于10m；
1.3组团路：路面宽3m-5m；建筑控制线之间的宽度,需敷设供热管线的不宜小于10m；无供热管线的不宜小于8m；
1.4宅间小路：路面宽不宜小于
2.5m；
1.5双车道：W＝6.0～9.0m（场地主干道双车道宽度,小型车双车道最小宽6米,大型车双车道最小宽7米）单车道：W＝3.5~4m；（车道兼具回车通道作用,应按照停车场标准设计车道宽度）
2.转弯半径
机动车最小转弯半径：（道路内路牙最小半径）
6.0m：车长不超过5米的三轮车、小型车.
9.0m：车长6-9米的一般二轴载重汽车、中型车.
12.0m：车长10米以上的的铰接车、大型货车、大型客车等大型车.基地出入口转弯半径应适量加大.
3.道路纵坡
3.1居住区道路纵坡控制坡度（%）
▲注：1.摘自《城市居住区规范设计规范》（GB 50180—93）（2002年版）
2.L为坡长
3.2在地形坡度较大的个别困难地段,道路纵坡极限值不宜大于11%,其坡长不大于80m,路面应由防滑措施.
4.道路横坡机动车、非机动车道路横向坡为1.5%~2.5%.
人行道横坡为1.0%~2.0%
5.道路与建筑物间距
道路边缘至建、构筑物的最小距离（m）表
▲注：
1.摘自《城市居住区规范设计规范》（GB50180—93）（2002年版）
2.居住区道路的边缘指红线；小区路、组团路及宅间小路边缘之路面边线；当小区设有人行便道时,其道路边缘指便道边缘.
3.建、构筑物无组织排水,则为散水边缘至道路边缘.
停车场
1.停车场位置
停车场宜设置在行车方便、距建筑外墙面约6m,尽量不影响居民生活宁静和不影响景观环境地段.停车场出入口距离一级道路>50m
2.停车位计算
机动车停车场用地面积按照当量小汽车位数计算.
停车场用地面积每个停车位为25~30㎡,停车位尺寸以
2.5m*5.0m划分（地面划分尺寸）.
3.出入口数量及尺寸
机动车停车车位指标大于50个时,出入口不得少于2个；
机动车停车车位指标大于500个时,出入口不得少于3个；
出入口之间净距须大于10m,出入口宽度不得少于7m,服务半径<150.0m.
4.当量小汽车换算系数表
▲注：本表摘自《汽车库建筑设计规范》JCJ100-98.
5.停车场的停车方式
根据地形条件以占地面积小、疏散方便、保证安全为原则,主要停车方式有平行式、斜列式、垂直式三种.其中间最小距离以小型车为例,停车方式见下图:
6.居住区内地面停车率
（居住区内居民汽车的停车位数量与居住户数的比率）不宜超过10％；
7.非机动车
自行车停放每个车位按1.5~1.8㎡,摩托车每隔车位为2.5~2.7㎡.
踏步与无障碍坡道
1.踏步
1.1踏步常用高度及宽度,H＝0.12～0.15m,W＝0.30m～
0.35m；2H+W=60~65（cm）.
1.2可坐踏步：H＝0.20～0.35m,W＝0.40～0.60m.
1.3连续踏步数最好不要超过18级,18级以上应在中间设休息平台,平台不小于1.20m.
2.坡道
最小净宽1.5米,平台最小净深2米.
纵坡不大于2.5%扶手：室外踏步级数超过了3级时,残障人轮椅使用扶手：H＝0.68m.85m.
无障碍坡道高度和水平长度,最大高度（m)-
1.50,1.00,0.75,0.60,0.35,水平长度（m)-30,16,9, 6.,
2.坡度-1：20,1：16,1：12,1：10,1：8.
场地排水坡度
1.各种场地的使用坡度（%）
▲注：摘自：城市居住区规划设计规范GB50180—93《城市用地竖向规划规范》CJJ83-99、《公园设计规范》CJJ48-92
其他
行道树冠幅：5-6m
庭院观赏树冠幅：8-10m
户外座椅：高0.38-0.45m；座面倾角6-7°；座面宽0.4-0.6m；靠背与座面夹角98-105°；靠背0.35-0.65.
单人椅：L＝0.60m左右,双人椅：L＝1.20m左右,三人椅：L＝1.80m左右.
水深：人工水体进岸附近2.0m；范围内水深不得大于0.7m,否则应设护栏；无护栏的园桥、汀步附近2.0m范围内水深不得大于0.5m.
儿童泳池水深0.5-1.0m为宜,成人泳池水深1.2-2m为宜.
养鱼因雨种类不同而异,一般池深0.8-1.0m,并需保证水质的措施.水生植物深度视不同植物而异,一般浮水植物（睡莲）水深要求0.5-2.0m,挺水植物（如荷花）水深要求1.0m 左右.
汀步：步距≤0.5m
路缘石：H＝0.10～0.15m.
栏杆：低栏杆：H＝0.2～0.3m；中栏杆：H＝0.8～
0.9m；高栏杆：H＝1.1～1.3m.栏杆净空不大于0.11米.
亭：H＝2.40～3.00m,W＝2.40～3.60m,立柱间距＝
3.00m左右.
廊：H＝2.20～2.50m,W＝1.80～2.50m.
照明灯：庭院灯一般高度为3-4m,间距一般为15-20米左右；
草坪灯一般高度为0.3-1m左右,间距一般为5-8m左右.
