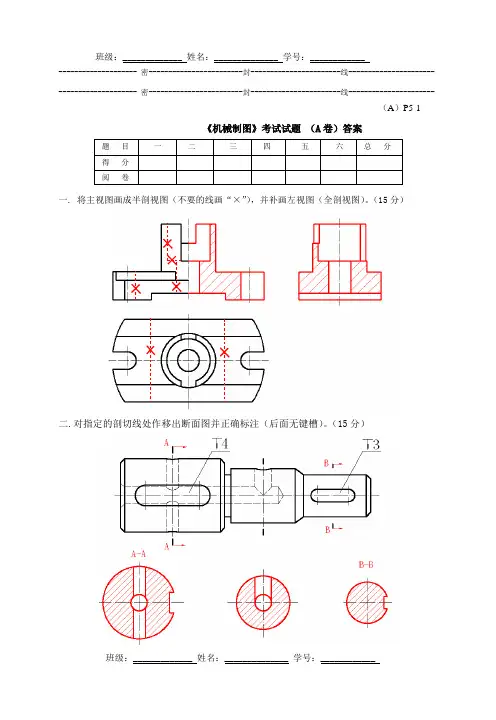

西工大《机械制图A卷》18年10月作业考核答案

西北工业大学网络教育学院

2018年10月大作业

学习中心：课程名称：机械制图

注：学生必须在试卷上答题，否则没有成绩。第 1 页共10 页

凸轮机构大作业___西工大机械原理要点

大作业（二）凸轮机构设计（题号：4-A）（一）题目及原始数据···············（二）推杆运动规律及凸轮廓线方程·········（三）程序框图········· （四）计算程序·················

（五）程序计算结果及分析·············（六）凸轮机构图·················（七）心得体会··················（八）参考书··················· 一题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计（1）推程运动规律为五次多项式运动规律，回程运动规律为余弦加速度运动规律；（2）打印出原始数据；（3）打印出理论轮廓和实际轮廓的坐标值；（4）打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）打印最后所确定的凸轮的基圆半径。表一偏置直动滚子推杆盘形凸轮机构的已知参数题号初选的基圆半径 R0/mm 偏距 E/mm 滚子半径 Rr/m m 推杆行程 h/mm 许用压力角许用最小曲率半径 [ρamin] [α1] [α2] 4-A 15 5 10 28 30°70?0.3Rr 计算点数：N=90 q1=60; 近休止角δ1 q2=180; 推程运动角δ2 q3=90; 远休止角δ3 q4=90; 回程运动角δ4 二推杆运动规律及凸轮廓线方程推杆运动规律：（1）近休阶段：0o≤δ<60 o s=0；

ds/dδ=0; 2/δd 2 d=0; s （2）推程阶段：60o≤δ<180 o 五次多项式运动规律： Q1=Q-60; s=10*h*Q1*Q1*Q1/(q2*q2*q2)-15*h*Q1*Q1*Q1*Q1/(q2*q2*q2*q2)+6*h*Q1*Q1*Q 1*Q1*Q1/(q2*q2*q2*q2*q2); ds/dδ =30*h*Q1*Q1*QQ/(q2*q2*q2)-60*h*Q1*Q1*Q1*QQ/(q2*q2*q2*q2)+30*h*Q1*Q1*Q 1*Q1*QQ/(q2*q2*q2*q2*q2); 2/δd 2 d=60*h*Q1*QQ*QQ/(q2*q2*q2)-180*h*Q1*Q1*QQ*QQ/((q2*q2*q2*q2))+1 s 20*h*Q1*Q1*Q1*QQ*QQ/((q2*q2*q2*q2*q2)); （3）远休阶段：180o≤δ<270 o s=h=24; ds/dδ=0; 2/δd 2 d=0; s (4)回程阶段：270≤δ<360 Q2=Q-270; s=h*(1+cos(2*Q2/QQ))/2; ds/dδ=-h*sin(2*Q2/QQ); 2/δd 2 d=-2*h*cos(2*Q2/QQ); s 凸轮廓线方程：（1）理论廓线方程： s0=sqrt(r02-e2) x=(s0+s)sinδ+ecosδ y=(s0+s)cosδ-esinδ (2)实际廓线方程先求x，y的一、二阶导数 dx=(ds/dδ-e)*sin(δ)+(s0+s)*cos(δ);

西北工业大学博士入学考试材料物理、材料综合复习题

2001博士秋季入学考试试题 1（16分）共价键的数目(为配位电子数)和方向(电子云密度最大方向)取决于什么？利用杂化轨道理论解释金刚石(sp 3)结构中的共价键，并计算碳的sp 3键的键角(109.28)。 2（12分）离子晶体在平衡时的结合能为：)11(80020n R NMe U E b -==πε，M 称为马德隆常数。试解释M 的意义。(西工大固体物理P41；M 是与晶体结构有关的常数) 3（12分）试比较经典的和量子的金属自由电子理论。(方俊鑫P285；黄昆P275) 4（12分）举例说明能带理论在解释固体材料有关性质(绝缘、半导、导体)、设计新材料中的应用。(西工大P111) 5（12分）解释金属及半导体的电阻率(高温时、低温时)随温度变化的规律。(西工大P192)

6（12分）分析固体表面的成分可采用那些分析技术和方法。(电子能谱：光电子能谱、俄歇电子、离子中和谱；离子谱：低能离子散射、高能离子散射、二次离子质谱、溅射中性粒子谱、致脱附离子角分布) 7（12分）晶体致的电缺陷有那些类型？分析其形成原因及对晶体性质的影响。（西工大P149、151） 8（12分）简述物质超到态的主要特征。（西工大P206、零电阻，充合抗磁）答：1，低能电子衍射；2，表面敏感扩展X 吸收精细结构；3，场离子显微镜；4，电子显微镜；5，投射电子显微镜，扫描电子显微镜；6，扫描隧道显微镜；7，原子力显微镜；8，摩擦力显微镜 2001博士春季入学考试试题 1（16）N 对离子组成的NaCl 晶体的总互作用势能为 ??????-=R e R B N R U n 024)(πεα 其中α是马德隆常数，B 为晶格参量，n 为玻恩指数。（1）证明平衡原子间距为n e B R n 2 0104απε=- （2）证明平衡时的结合能为)11(4)(0020n R Ne R U --=πεα

西北工业大学材料科学基础历年真题与答案解析(1)

西北工业大学 2012年硕士研究生入学考试试题答案试题名称：材料科学基础试题编号：832说明：所有答题一律写在答题纸上第页共页一、简答题（每题10分，共50分） 1.请简述滑移和孪生变形的特点？答：滑移变形特点： 1）平移滑动：相对滑动的两部分位向关系不变 2）滑移线与应力轴呈一定角度 3）滑移不均匀性：滑移集中在某些晶面上 4）滑移线先于滑移带出现：由滑移线构成滑移带 5）特定晶面，特定晶向孪生变形特点： 1) 部分晶体发生均匀切变 2) 变形与未变形部分呈镜面对称关系，晶体位向发生变化 3) 临界切分应力大 4) 孪生对塑变贡献小于滑移 5) 产生表面浮凸 2.什么是上坡扩散？哪些情况下会发生上坡扩散？答：由低浓度处向高浓度处扩散的现象称为上坡扩散。应力场作用、电场磁场作用、晶界内吸附作用和调幅分解反应等情况下可能发生上坡扩散。扩散驱动力来自自由能下降，即化学位降低。 3.在室温下，一般情况金属材料的塑性比陶瓷材料好很多，为什么？纯铜与纯铁这两种金属材料哪个塑性好？说明原因。答：金属材料的塑性比陶瓷材料好很多的原因：从键合角度考虑，金属材料主要是金属键合，无方向性，塑性好；陶瓷材料主要是离子键、共价键，共价键有方向性，塑性差。离子键产生的静电作用力，限制了滑移进行，不利于变形。铜为面心立方结构，铁为体心立方结构，两者滑移系均为12个，但面心立方的滑移系分布取向较体心立方匀衡，容易满足临界分切应力。且面心立方滑移面的原子堆积密度比较大，因此滑移阻力较小。因而铜的塑性好于铁。 4.请总结并简要回答二元合金平衡结晶过程中，单相区、双相区和三相区中，相成分的变化规律。

西北工业大学机械原理课后答案第4章

第四章平面机构的力分析题4-7 机械效益Δ是衡量机构力放大程度的一个重要指标，其定义为在不考虑摩擦的条件下机构的输出力（力矩）与输入力（力矩）之比值，即Δ=d r d r F F M M //=。试求图示各机构在图示位置时的机械效益。图a 所示为一铆钉机，图b 为一小型压力机，图c 为一剪刀。计算所需各尺寸从图中量取。（a ） (b) (c) 解：(a)作铆钉机的机构运动简图及受力见下图（a ）由构件3的力平衡条件有：02343=++R R r F F F 由构件1的力平衡条件有：04121 =++d R R 按上面两式作力的多边形见图（b ）得 θcot ==?d r F F （b ）作压力机的机构运动简图及受力图见（c ）由滑块5的力平衡条件有：04565=++R R F F G 由构件2的力平衡条件有：0123242 =++R R R 其中 5442R R = 按上面两式作力的多边形见图（d ），得t F G = ? (c) 对A 点取矩时有 b F a F d r ?=? a b =? 其中a 、b 为F r 、F d 两力距离A 点的力臂。t F G = ?

哈工大机械原理大作业凸轮机构第四题

Harbin Institute of Technology 机械原理大作业二课程名称：机械原理设计题目：凸轮机构设计姓名：李清蔚学号：1140810304 班级：1408103 指导教师：林琳

一.设计题目设计直动从动件盘形凸轮机构，其原始参数见表 1 表一：凸轮机构原始参数升程（mm ) 升程运动角（o）升程运动规律升程许用压力角（o）回程运动角（o）回程运动规律回程许用压力角（o）远休止角（o）近休止角（o） 40 90 等加等减速30 50 4-5-6- 7多项式 60 100 120

二.凸轮推杆运动规律（1）推程运动规律（等加速等减速运动）推程F0=90° ①位移方程如下： ②速度方程如下： ③加速度方程如下：（2）回程运动规律（4-5-6-7多项式）回程，F0=90°，F s=100°，F0’=50°其中回程过程的位移方程，速度方程，加速度方程如下：

三.运动线图及凸轮线图本题目采用Matlab编程，写出凸轮每一段的运动方程，运用Matlab模拟将凸轮的运动曲线以及凸轮形状表现出来。代码见报告的结尾。 1、程序流程框图开始输入凸轮推程回程的运动方程输入凸轮基圆偏距等基本参数输出ds,dv,da图像输出压力角、曲率半径图像输出凸轮的构件形状结束

2、运动规律ds图像如下：速度规律dv图像如下：加速度da规律如下图：

3.凸轮的基圆半径和偏距以ds/dfψ-s图为基础，可分别作出三条限制线（推程许用压力角的切界限D t d t,回程许用压力角的限制线D t'd t'，起始点压力角许用线B0d'')，以这三条线可确定最小基圆半径及所对应的偏距e,在其下方选择一合适点，即可满足压力角的限制条件。得图如下：得最小基圆对应的坐标位置O点坐标大约为（13，-50）经计算取偏距e=13mm，r0=51.67mm.

西工大材料科学基础0413年真题

西北工业大学 2004年硕士研究生入学考试试题试题名称：材料科学基础（A 卷）试题编号：832 说明：所有答题一律写在答题纸上第 1 页共 2 页一、简答题：（共40分，每小题8分） 1.请简述间隙固溶体、间隙相、间隙化合物的异同点？ 2.请简述影响扩散的主要因素有哪些。 3.临界晶核的物理意义是什么？形成临界晶核的充分条件是什么？ 4.有哪些因素影响形成非晶态金属？为什么？ 5.合金强化途径有哪些？各有什么特点？二、计算作图题（共60分，每小题12分） 1.求]111[和]120[两晶向所决定的晶面，并绘图表示出来。 2.氧化镁（MgO ）具有NaCl 型结构，即具有O2-离子的面心立方结构。问： 1）若其离子半径 +2Mg r =，-2O r ＝，则其原子堆积密度为多少？ 2）如果+2Mg r /-2O r ＝，则原子堆积密度是否改变？ 3.已知液态纯镍在×105 Pa （1大气压），过冷度为319 K 时发生均匀形核，设临界晶核半径为1nm ，纯镍熔点为1726 K ，熔化热ΔHm＝18075J/mol ，摩尔体积Vs ＝mol ，试计算纯镍的液－固界面能和临界形核功。 4.有一钢丝（直径为1mm ）包复一层铜（总直径为2mm ）。若已知钢的屈服强度σst ＝280MPa ，弹性模量Est ＝205GPa ，铜的σCu ＝140MPa ，弹性模量E Cu ＝110GPa 。问： 1）如果该复合材料受到拉力，何种材料先屈服？ 2）在不发生塑性变形的情况下，该材料能承受的最大拉伸载荷是多少？ 3）该复合材料的弹性模量为多少？三、综合分析题：（共50分，每小题25分） 1.某面心立方晶体的可动滑移系为]101[ )111(、。

西工大——材料性能学期末考试总结

材料性能学第一章材料单向静拉伸的力学性能一、名词解释。 1.工程应力:载荷除以试件的原始截面积即得工程应力σ，σ=F／A0。 2.工程应变：伸长量除以原始标距长度即得工程应变ε，ε=Δl／l0。 3.弹性模数：产生100％弹性变形所需的应力。 4.比弹性模数（比模数、比刚度）：指材料的弹性模数与其单位体积质量的比值。（一般适用于航空业） 5.比例极限σp：保证材料的弹性变形按正比关系变化的最大应力，即在拉伸应力—应变曲线上开始偏离直线时的应力值。 6.弹性极限σe：弹性变形过渡到弹-塑性变形（屈服变形）时的应力。 7.规定非比例伸长应力σp：即试验时非比例伸长达到原始标距长度(L0)规定的百分比时的应力。 8.弹性比功(弹性比能或应变比能) a e: 弹性变形过程中吸收变形功的能力，一般用材料弹性变形达到弹性极限时单位体积吸收的弹性变形功来表示。 9.滞弹性：是指材料在快速加载或卸载后，随时间的延长而产生的附加弹性应变的性能。 10.粘弹性：是指材料在外力作用下，弹性和粘性两种变形机理同时存在的力学行为。 11.伪弹性：是指在一定的温度条件下，当应力达到一定水平后，金属或合金将产生应力诱发马氏体相变，伴随应力诱发相变产生大幅的弹性变形的现象。 12.包申格效应：金属材料经预先加载产生少量塑性变形（1-4%），然后再同向加载，规定残余伸长应力增加，反向加载，规定残余伸长应力降低的现象。 13.内耗：弹性滞后使加载时材料吸收的弹性变形能大于卸载时所释放的弹性变形能，即部分能量被材料吸收。（弹性滞后环的面积） 14.滑移：金属材料在切应力作用下,正应力在某面上的切应力达到临界切应力产生的塑变,即沿一定的晶面和晶向进行的切变。 15.孪生：晶体受切应力作用后,沿一定的晶面(孪生面)和晶向(孪生方向)在一个区域内连续性的顺序切变,使晶体仿佛产生扭折现象。 16.塑性：是指材料断裂前产生塑性变形的能力。 17.超塑性：在一定条件下，呈现非常大的伸长率(约1000％)，而不发生缩颈和断裂的现象。 18.韧性断裂：材料断裂前及断裂过程中产生明显的塑性变形的断裂过程。 19.脆性断裂：材料断裂前基本上不产生明显的宏观塑性变形，没有明显预兆，往往表现为突然发生的快速断裂过程。 20.剪切断裂：材料在切应力的作用下沿滑移面滑移分离而造成的断裂。 21.解理断裂：在正应力的作用下，由于原子间结合键的破坏引起的沿特定晶面发生的脆性穿晶断裂。 22.韧性：是材料断裂前吸收塑性变形功和断裂功的能力。 23.银纹：聚合物材料在张应力作用下表面或内部出现的垂直于应力方向的裂隙。当光线照射到裂隙面的入射角超过临界角时，裂隙因全反射而呈银色。 24.河流花样：在电子显微镜中解理台阶呈现出形似地球上的河流状形貌，故名河流状花样。 25.解理台阶：解理断裂断口形貌中不同高度的解理面之间存在台阶称为解理台阶。 26.韧窝：微孔聚集形断裂后的微观断口。 27.理论断裂强度：在外加正应力作用下，将晶体中的两个原子面沿着垂直于外力方向拉断所需的应力称为理论断裂强度。 28.真实断裂强度：用单向静拉伸时的实际断裂拉伸力Fk除以试样最终断裂截面积Ak所得应力值。 29.静力韧度：通常将静拉伸的σ——ε曲线下所包围的面积减去试样断裂前吸收的弹性能。二、填空题。 1. 整个拉伸过程的变形可分为弹性变形，屈服变形，均匀塑性变形，不均匀集中塑性变形四个阶段。 2. 材料产生弹性变形的本质是由于构成材料原子（离子）或分子自平衡位置产生可逆位移的反应。 3. 在工程中弹性模数是表征材料对弹性变形的抗力，即材料的刚度，其值越大，则在相同应力下产生的弹性变形就越小。

西北工业大学机械原理课后答案第3章

第3章课后习题参考答案 3—1 何谓速度瞬心?相对瞬心与绝对瞬心有何异同点? 答：参考教材30~31页。 3—2 何谓三心定理?何种情况下的瞬心需用三心定理来确定? 答：参考教材31页。 3-3试求图示各机构在图示位置时全部瞬心的位置(用符号P，，直接标注在图上) (a) (b) 答：

答：（10分） (d) （10分） 3-4标出图示的齿轮一连杆组合机构中所有瞬心，并用瞬心法求齿轮1与齿轮3的传动比ω1/ω3。

答：1)瞬新的数目： K=N(N-1)/2=6(6-1)/2=15 2)为求ω1/ω3需求3个瞬心P 16、P 36、P 13的位置 3） ω1/ω3= P 36P 13/P 16P 13=DK/AK 由构件1、3在K 点的速度方向相同，可知ω3与ω1同向。 3-6在图示的四杆机构中，L AB =60mm ，L CD =90mm,L AD =L BC =120mm, ω2=10rad/s,试用瞬心法求： 1)当φ=165°时，点的速度vc ； 2)当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3)当V C =0时，φ角之值(有两个解)。解：1）以选定的比例尺μ机械运动简图（图b ） 2）求vc 定出瞬心p12的位置（图b ）因p 13为构件3的绝对瞬心，则有 ω3=v B /lBp 13=ω2l AB /μl .Bp 13=10×0.06/0.003× v c =μc p 13ω3=0.003×52×2.56=0.4(m/s) 3)定出构件3的BC 线上速度最小的点线上速度最小的点必与p13点的距离最近，故丛p13引BC 线的垂线交于点 v E =μl.p 13E ω3=0.003×46.5×

西工大试题

西北工业大学考试试题（A卷） 2004 － 2005 学年第一学期一、填空题：（每题 3 分，共计 30 分） 1. 塑性是指： ________________________________________________________ ________________________________________________ 。 2. 金属的超塑性可分为 _____ 超塑性和 _____ 超塑性两大类。 3. 金属单晶体变形的两种主要方式有： _____ 和 _____ 。 4. 影响金属塑性的主要因素有： _____ ， _____ ， _____ ， _____ ， _____ 。 5. 等效应力表达__________________________________________________ 。 6. 常用的摩擦条件及其数学表达式： __________________________________ ，__________________________________ 。 7. π平面是指： _____________________________________________________ ______________________________________________________________ _。 8. 一点的代数值最大的 __________ 的指向称为第一主方向，由第一主方向顺时针转所得滑移线即为 _____线。 9. 平面变形问题中与变形平面垂直方向的应力σz=______________________ 10. 在有限元法中：应力矩阵 [S]= ________________________ ，单元内部各点位移{U}=[ ]{ } 二、简答题（共计 30 分） 1. 提高金属塑性的主要途径有哪些？（ 8 分） 2. 纯剪切应力状态有何特点？（ 6 分） 3. 塑性变形时应力应变关系的特点？（ 8 分） 4. Levy-Mises 理论的基本假设是什么？（ 8 分）三、计算题（共计 40 分） 1 、已知金属变形体内一点的应力张量为Mpa ，求：（ 18 分）（1）计算方向余弦为 l=1/ 2 ， m=1/2 ， n= 的斜截面上的正应力大小。（2）应力偏张量和应力球张量；

西北工业大学机械原理课后答案第3章-1

第三章平面机构的运动分析题3-3 试求图示各机构在图示位置时全部瞬心的位置(用符号P ij 直接标注在图上) 解： 1 P 13(P 34)13 ∞ 题3-4 在图示在齿轮-连杆机构中,试用瞬心法求齿轮1与齿轮3 的传动比w1/w3. P 13 P 23 P 36 3 D 6 52 C 4 B P 16A 1 P 12 解：1）计算此机构所有瞬心的数目 152 ) 1(=-=N N K 2）为求传动比31ωω需求出如下三个瞬心16P 、36P 、13P 如图3-2所示。 3）传动比31ω计算公式为： 13 1613 3631P P P P =ωω 题3-6在图a 所示的四杆机构中，l AB =60mm ，l CD =90mm ，l AD =l BC =120mm ，ω2=10rad/s ，试用瞬心法求：

23 1）当φ=165°时，点C 的速度Vc ； 2）当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3）当Vc=0时，φ角之值（有两个解）解：1) 以选定比例尺,绘制机构运动简图。(图3-3 ) 2）求V C ，定出瞬心P 13的位置。如图3-3（a ） s rad BP l l v l AB AB B 56.213 23=== μωω s m CP v l C 4.0313==ωμ 3）定出构件3的BC 线上速度最小的点E 的位置。因为BC 线上速度最小的点必与P 13点的距离最近，所以过P 13点引BC 线延长线的垂线交于E 点。如图3-3（a ） s m EP v l E 375.0313==ωμ 4）当0=C v 时，P 13与C 点重合，即AB 与BC 共线有两个位置。作出0=C v 的两个位置。量得 ?=4.261φ ?=6.2262φ 题3-12 在图示的各机构中，设已知各构件的尺寸、原动件1以等角速度ω1顺时针方向转动。试用图解法求机构在图示位置时构件3上C 点的速度及加速度。

西北工业大学机械原理课后答案第4章

(d) (a)(b) d r R41 F R43 F d G 题4-8 在图示的曲柄滑块机构中，设已知l AB=0.1m，l BC=0.33m，n1=1500r/min（为常数），活塞及其附件的重量G3=21N，连杆质量G2=25N，J S2=0.0425kg·m2，连杆质心S2至曲柄销B的距离l BS2=l BC/3。试确定在图示位置时活塞的惯性力以及连杆的总惯性力。解：1) 选定比例尺, mm m l 005 .0 = μ绘制机构运动简图。(图(a) ) 2）运动分析：以比例尺vμ作速度多边形，如图(b) 以比例尺 a μ作加速度多边形如图4-1 (c) 2 44 . 23 s m c p a a C ='' =μ2 2 2 2100 s m s p a a S = '' =μ 2 2 2 1 5150 s BC c n l a l a BC t B C= '' = = μ μ α 3) 确定惯性力活塞3：) ( 3767 3 3 3 3 N a g G a m F C S I = - = - =方向与c p''相反。连杆2：) ( 5357 2 2 2 2 32 N a g G a m F S S I = - = - =方向与 2 s p'相反。 ) (8. 218 2 2 2 m N J M S I ? = - =α（顺时针）总惯性力：) ( 5357 2 2 N F F I I = = ') ( 04 .0 2 2 2 m F M l I I h = =(图(a) )

机械原理大作业3 凸轮结构设计

机械原理大作业（二）作业名称：机械原理设计题目：凸轮机构设计院系：机电工程学院班级：设计者：学号：指导教师：丁刚陈明设计时间：哈尔滨工业大学机械设计

1.设计题目如图所示直动从动件盘形凸轮机构，根据其原始参数设计该凸轮。表一：凸轮机构原始参数序号升程（mm) 升程运动角（o）升程运动规律升程许用压力角（o）回程运动角（o）回程运动规律回程许用压力角（o）远休止角（o）近休止角（o） 12 80 150 正弦加速度30 100 正弦加速度 60 60 50 2.凸轮推杆运动规律 (1)推杆升程运动方程 S=h[φ/Φ0-sin(2πφ/Φ0)]

V=hω1/Φ0[1-cos(2πφ/Φ0)] a=2πhω12sin(2πφ/Φ0)/Φ02 式中： h=150，Φ0=5π/6，0<=φ<=Φ0，ω1=1（为方便计算） (2)推杆回程运动方程 S=h[1-T/Φ1+sin(2πT/Φ1)/2π] V= -hω1/Φ1[1-cos(2πT/Φ1)] a= -2πhω12sin(2πT/Φ1)/Φ12 式中： h=150，Φ1=5π/9，7π/6<=φ<=31π/18，T=φ-7π/6 3.运动线图及凸轮线图运动线图：用Matlab编程所得源程序如下： t=0:pi/500:2*pi; w1=1;h=150; leng=length(t); for m=1:leng; if t(m)<=5*pi/6 S(m) = h*(t(m)/(5*pi/6)-sin(2*pi*t(m)/(5*pi/6))/(2*pi)); v(m)=h*w1*(1-cos(2*pi*t(m)/(5*pi/6)))/(5*pi/6); a(m)=2*h*w1*w1*sin(2*pi*t(m)/(5*pi/6))/((5*pi/6)*(5*pi/6)); % 求退程位移，速度，加速度 elseif t(m)<=7*pi/6 S(m)=h; v(m)=0; a(m)=0; % 求远休止位移，速度，加速度 elseif t(m)<=31*pi/18 T(m)=t(m)-21*pi/18; S(m)=h*(1-T(m)/(5*pi/9)+sin(2*pi*T(m)/(5*pi/9))/(2*pi)); v(m)=-h/(5*pi/9)*(1-cos(2*pi*T(m)/(5*pi/9))); a(m)=-2*pi*h/(5*pi/9)^2*sin(2*pi*T(m)/(5*pi/9)); % 求回程位移，速度，加速度

西工大材料考试题答案

西北工业大学 2011年硕士研究生入学考试试题参考答案试题名称：材料科学基础（A卷）试题编号：832 说明：所有答题一律写在答题纸上第 1 页共 7 页一、简答题（每题10分，共50分） 1.请从原子排列、弹性应力场、滑移性质、柏氏矢量等方面对比刃位错、螺位错的主要特征。答：刃型位错： 1)1晶体中有一个额外原子面，形如刀刃插入晶体 2)2刃位错引起的应力场既有正应力又有切应力。 3)3位错线可以是折线或曲线, 但位错线必与滑移（矢量）方向垂直 4)4滑移面惟一 5)5位错线的移动方向与晶体滑移方向平行（一致） 6)6位错线与柏氏矢量垂直螺型位错： 1)1上下两层原子发生错排，错排区原子依次连接呈螺旋状 2)2螺位错应力场为纯切应力场 3)3螺型位错与晶体滑移方向平行，故位错线一定是直线 4)4螺型位错的滑移面是不惟一； 5)5位错线的移动方向与晶体滑移方向相互垂直。 6)6位错线与柏氏矢量平行 2.何谓金属材料的加工硬化？如何解决加工硬化对后续冷加工带来的困难？答：随变形量增大，强度硬度升高，塑形下降的现象。软化方法是再结晶退火。 3.什么是离异共晶？如何形成的？答：在共晶水平线的两个端部附近，由于共晶量少，领先相相依附在初

生相上，另一相独立存在于晶界，在组织学上失去共晶体特点，称为离异共晶。有时，也将端部以外附近的合金，在非平衡凝固时得到的少量共晶，称为离异共晶。 4. 形成无限固溶体的条件是什么？简述原因。答：只有置换固溶体才可能形成无限固溶体。且两组元需具有相同的晶体结构、相近的原子半径、相近的电负性、较低的电子浓度。原因：溶质原子取代了溶剂原子的位置，晶格畸变较小，晶格畸变越小，能量越低。电负性相近不易形成化合物。电子浓度低有利于溶质原子溶入。 5. 两个尺寸相同、形状相同的铜镍合金铸件，一个含90%Ni ，另一个含 50%Ni ，铸造后自然冷却，问哪个铸件的偏析严重？为什么？答：50%Ni 的偏析严重，因为液固相线差别大，说明液固相成分差别大，冷速较快不容易达到成分均匀化。二、作图计算题（每题15分，共60分） 1、写出{112}晶面族的等价晶面。答： )21()12()11()211()12()11( )211()121()211()211()121()112(}112{+++++++++++= 2、请判定下列反应能否进行：]001[]111[2]111[2a a a →+ 答：几何条件： ]001[]002[2 ]111[2]111[2a a a a ==+，满足几何条件能量条件： ( )2 2 2 2 2 2 32 2 2222 2222 2 211 004311121)1()1(2a a b a a a b b =++==?? ? ??+++??? ??+-+-=+ 不满足能量条件，反应不能进行。

西工大-有限元试题(附答案)汇总

1．针对下图所示的 3 个三角形元，写出用完整多项式描述的位移模式表达式 2．如下图所示，求下列情况的带宽 a) 4 结点四边形元； b) 2 结点线性杆元。 3．对上题图诸结点制定一种结点编号的方法，使所得带宽更小。图左下角的四边形在两种不同编号方式下，单元的带宽分别是多大？ 4．下图所示，若单元是 2结点线性杆单元，勾画出组装总刚后总刚空间轮廓线。系统的带宽是多大？按一右一左重新编号(即 6变成 3等)后，重复以上运算

5．设杆件1－2 受轴向力作用，截面积为A，长度为L，弹性模量为E，试写出杆端力F1，F2与杆端位移u1, u2之间的关系式，并求出杆件的单元刚度矩阵[k](e) 6．设阶梯形杆件由两个等截面杆件○ 1 与○2 所组成，试写出三个结点1、2、3 的结点轴向力F1，F2，F3与结点轴向位移u1, u2, u3之间的整体刚度矩阵[K] 。 7．在上题的阶梯形杆件中，设结点3 为固定端，结点1作用轴向载荷 F1=P，求各结点的轴向位移和各杆的轴力。 8．下图所示为平面桁架中的任一单元， x, y 为局部坐标系，x，y 为总

体坐标系， x 轴与x 轴的夹角为。 1) 求在局部坐标系中的单元刚度矩阵 [k]( e) 2) 求单元的坐标转换矩阵[T] ； 3) 求在总体坐标系中的单元刚度矩阵[k] (e)

9．如图所示一个直角三角形桁架，已知E 3 107N / cm2，两个直角边长度 2 l 100cm ，各杆截面面积 A 10cm2，求整体刚度矩阵[K] 。 10．设上题中的桁架的支承情况和载荷情况如下图所示，按有限元素法求出各结点的位移与各杆的内力。

哈工大机械原理大作业凸轮

机械原理大作业二课程名称： _______ 设计题目：凸轮机构设计院系： ------------------------- 班级： _________________________ 设计者： ________________________ 学号： _________________________ 指导教师： ______________________ 哈尔滨工业大学 Harbin I nstituteof Techndogy

设计题目如右图所示直动从动件盘形凸轮机构，选择一组凸轮机构的原始参数, 据此设计该凸轮机构。凸轮机构原始参数二.凸轮推杆升程、回程运动方程及推杆位移、速度、加速度线图凸轮推杆升程运动方程：冷3唱—亦（中］ 156 12 .. v 」1 - cos()] 兀1 5 374.4 2 12 ? a 1si n( ) 兀 1 5 % t 表示转角， s 表示位移 t=0:0.01:5*pi/6; %升程阶段 s= [(6*t)/(5*pi)- 1/(2*pi)*si n(12*t/5)]*130; hold on plot(t,s);

t= 5*pi/6:0.01:pi; %远休止阶段 s=130; hold on plot(t,s); t=pi:0.01:14*pi/9; %回程阶段 s=65*[1+cos(9*(t-pi)/5)]; hold on plot(t,s); t=14*pi/9:0.01:2*pi; %近休止阶段 s=0; hold on plot(t,s); grid on % t表示转角，令3 1=1 t=0:0.01:5*pi/6; %升程阶段v=156*1*[1-cos(12*t/5)]/pi hold on plot(t,v); t= 5*pi/6:0.01:pi; %远休止阶段

西工大-有限元试题(附答案)..

1．针对下图所示的3个三角形元，写出用完整多项式描述的位移模式表达式。 2．如下图所示，求下列情况的带宽: a)4结点四边形元； b)2结点线性杆元。 3．对上题图诸结点制定一种结点编号的方法，使所得带宽更小。图左下角的四边形在两种不同编号方式下，单元的带宽分别是多大？ 4．下图所示，若单元是2结点线性杆单元，勾画出组装总刚后总刚空间轮廓线。系统的带宽是多大？按一右一左重新编号（即6变成3等）后，重复以上运算。

5．设杆件1－2受轴向力作用，截面积为A，长度为L，弹性模量为E，试写出杆端力F 1，F 2 与杆端位移 2 1 ,u u之间的关系式，并求出杆件的单元刚度矩阵)(] [e k 6．设阶梯形杆件由两个等截面杆件○1与○2所组成，试写出三个结点1、2、3的结点轴向力F 1，F 2 ，F 3 与结点轴向位移 3 2 1 , ,u u u之间的整体刚度矩阵[K]。 7．在上题的阶梯形杆件中，设结点3为固定端，结点1作用轴向载荷F 1 =P，求各结点的轴向位移和各杆的轴力。 8．下图所示为平面桁架中的任一单元，y x,为局部坐标系，x，y为总体坐标系，x轴与x轴的夹角为。（1）求在局部坐标系中的单元刚度矩阵)(] [e k （2）求单元的坐标转换矩阵 [T]；（3）求在总体坐标系中的单元刚度矩阵)(] [e k

9．如图所示一个直角三角形桁架，已知27/103cm N E ?=，两个直角边长度 cm l 100=，各杆截面面积210cm A =，求整体刚度矩阵[K]。 10．设上题中的桁架的支承情况和载荷情况如下图所示，按有限元素法求出各结点的位移与各杆的内力。

西北工业大学机械原理习题答案教材

1—1填空题： 1．机械是机器和机构的总称。机械原理课程的研究内容是有关机械的基本理论问题。 2．各种机构都是用来传递与变换运动和力的可动的装置。如：齿轮机构、连杆机构、凸轮机构等。 3．凡用来完成有用功的机器是工作机。如：机床、起重机、纺织机等。凡将其它形式的能量转换为机械能的机器是原动机。如：电动机、蒸气机、内燃机等。 4．在机器中，零件是制造的单元，构件是运动的单元。 5．机器中的构件可以是单一的零件，也可以是由多个零件装配成的刚性结构。在机械原理课程中，我们将构件作为研究的基本单元。 6．两个构件直接接触形成的可动联接称为运动副。 7．面接触的运动副称为低副，如移动副、转动副等。点或面接触的运动副称为高副，如凸轮副、齿轮副等。 8．构件通过运动副的连接而构成的可相对运动的系统是运动链，若组成运动链的各构件构成首尾封闭的系统称为闭链，若未构成首尾封闭的系统称为开链。 9．在运动链中，如果将其中一个构件固定而成为机架，则该运动链便成为机构。10．平面机构是指组成机构的各个构件均在同一个平面上运动。 11．在平面机构中，平面低副提供 2 个约束，平面高副提供 1 个约束。12．机构具有确定运动时所必须给定的独立运动参数的数目称为机构的自由度。13．机构具有确定运动的条件是机构的原动件数目应等于机构的自由度的数目。1—2试画出图示平面机构的机构示意图，并计算自由度（步骤：1）列出完整公式，2）

带入数据，3）写出结果）。其中：图a) 唧筒机构――用于水井的半自动汲水机构。图中水管4直通水下，当使用者来回摆动手柄2时，活塞3将上下移动，从而汲出井水。解：自由度计算：画出机构示意图： n= 3 p L= 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′ = 3×3－（2×4＋0－0）－0 = 1 图b) 缝纫机针杆机构原动件1绕铰链A作整周转动，使得滑块2沿滑槽滑动，同时针杆作上下移动，完成缝线动作。解：自由度计算：画出机构示意图： n= 3 p L= 4 p H= 0 p'= 0 F'= 0 F=3n－(2p l＋p h－p′)－F′ = 3×3－(2×4＋0－0)－0 = 1 1—3试绘出图a)所示偏心回转油泵机构的运动简图(各部分尺寸由图中直接量观察方向 3 2 4 1 4 3 2 1

西北工业大学机械原理课后答案第2章

第二章机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。解：1)取比例尺,绘制机构运动简图。(图2-11a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p 01423323=-?-?=--=h l p p n F 原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。故需增加构件的自由度。 3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。 (1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。 (2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。 (3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

1 1 (c) 题2-11 (d) 5 4 3 6 4 (a) 5 3 2 5 2 1 5 43 6 4 2 6 (b) 3 2 1 讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。题2-12 图a 所示为一小型压力机。图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。试绘制其机构运动简图，并计算自由度。解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。偏心轮1’与机架9、连杆2与滑杆3、滑杆3与摆杆4、摆杆4与滚子6、齿轮5

哈工大机械原理大作业

H a r b i n I n s t i t u t e o f T e c h n o l o g y 大作业设计说明书课程名称：机械原理设计题目：凸轮机构院系：机电学院班级：姓名：学号：指导教师：丁刚设计时间：哈尔滨工业大学 1.设计题目 2.运动方程式及运动线图由题目要求凸轮逆时针旋转（1）确定凸轮机构推杆升程、回程运动方程，并绘制推杆位移、速度、加速度线图。升程第一段：（0 <φ< pi /4）φ0=pi/2; s1 = 73*φ^2; v1=146*w*φ; a1 = 146*w^2;

升程第二段：（pi/4 <φ< pi /2） s2 =90-73*(pi/2-φ)^2; v2=146*w*( pi/2-φ); a2 =-146*w.^2; 远休止程：（pi/2 <φ< 10*pi/9) s3 = 90; v3 = 0; a3 = 0; 回程：(10*pi/9)< φ< ( 14*pi/9) s4 =45*(1+cos(9/4*(φ-10*pi/9))); v4 =*w*sin(9/4*(φ-10*pi/9)) ; a4 =*w^2* cos(9/4*(φ-10*pi/9)); 近休止程：(14*pi/9)< φ < ( 2*pi); s5 =0; v5 =0; a5 =0; 1.由上述公式通过编程得到位移、速度、加速度曲线如下：（编程见附录）. 2. 凸轮机构的线图及基圆半径和偏距的确定凸轮机构的线图如下图所示（代码详见附录）：因为凸轮逆时针旋转，，所以滚子从动件右偏，但由于绘图原因，采用向左为正方向，由此确定凸轮基圆半径与偏距：基圆半径为r0 = (50^2+100^2)=112mm，偏距e = 50mm。 3.凸轮实际轮廓，理论轮廓，基圆，偏距圆绘制

西北工业大学机械原理课后第9篇

第9章课后参考答案 9-1何谓凸轮机构传动中的刚性冲击和柔性冲击？试补全图示各段s v一、一曲线，并指出哪些地方有刚性冲击，哪些地方有柔性冲击？答凸轮机构传动中的刚性冲击是指理论上无穷大的惯性力瞬问作用到构件上，使构件产生强烈的冲击；而柔性冲击是指理论上有限大的惯性力瞬间作用到构件上，使构件产生的冲击。 s-S , v-S , a-S曲线见图。在图9-1中B，C处有刚性冲击，在0, A，D，E处有柔性冲击。 9—2何谓凸轮工作廓线的变尖现象和推杆运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答在用包络的方法确定凸轮的工作廓线时，凸轮的工作廓线出现尖点的现象称为变尖现象：凸轮的工作廓线使推杆不能实现预期的运动规律的现象件为失真现象。变尖的工作廓线极易磨损，使推杆运动失真.使推杆运动规律达不到设计要求，因此应设法避免。变尖和失真现象可通过增大凸轮的基圆半径.减小滚子半题9-1图径以及修改推杆的运动规律等方法来避免。 9—3力封闭与几何封闭凸轮机构的许用压力角的确定是否一样？为什么？答力封闭与几何封闭凸轮机沟的许用压力角的确定是不一样的。因为在回程阶段-对于力封闭的凸轮饥构，由于这时使推杆运动的不是凸轮对推杆的作用力F，而是推杆所受的封闭力.其不存在自锁的同题，故允许采用较大的压力角。但为?4^ y 5 J 曲

使推秆与凸轮之间的作用力不致过大。也需限定较大的许用压力角。而对于几何形状封闭的凸轮机构，则需要考虑自锁的问题。许用压力角相对就小一些。 9—4 一滚子推杆盘形凸轮机构，在使用中发现推杆滚子的直径偏小，欲改用较大的滚子？问是否可行？为什么？答不可行。因为滚子半径增大后。凸轮的理论廓线改变了.推杆的运动规律也势必发生变化。 9—5 一对心直动推杆盘形凸轮机构，在使用中发现推程压力角稍偏大，拟采用推杆偏置的办法来改善，问是否可行？为什么？答不可行。因为推杆偏置的大小、方向的改变会直接影响推杆的运动规律. 而原凸轮机构推杆的运动规律应该是不允许擅自改动的。 9-6 在图示机构中，哪个是正偏置？哪个是负偏置？根据式(9-24)说明偏置方向对凸轮机构压力角有何影响？ S 9-6 答由凸轮的回转中心作推杆轴线的垂线?得垂足点，若凸轮在垂足点的速度沿推杆的推程方向?刚凸轮机构为正偏置?反之为负偏置。由此可知?在图示机沟中，两个均为正偏置。由 , ds/d me tan J(r0 e2) s 可知.在其他条件不变的情况下。若为正偏置(e前取减号).由于推程时(ds/d S )为正.式中分子ds/d5 -evds/d S ,故压力角a减小。而回程时，由于ds/d S 为负,式中分子为 |(ds/d S )-e|=| (ds/d S ) |+ |e| >ds/d S。故压力角增大。负偏置时刚相反，即正偏置会使推程压力角减小，回程压力角增大；负偏置会使推程压力角增大，回程压力角减小。9—7试标出题9—6a图在图示位置时凸轮机构的压力角，凸轮从图示位置转过90。后推杆的位移；并标出题9—6b图推杆从图示位置升高位移s时，凸轮的转角和凸轮机构的压力角。解如图(a)所示，用直线连接圆盘凸轮圆心A和滚子中心B，则直线AB与推杆导路之间所夹的锐角为图示位置时凸轮机构的压力角。以A为圆心，AB为半径作圆，得凸轮的理论廓线圆。连接A与凸轮的转动中心O并延长，交于凸轮的理论廓线于C点。以O 为圆心.以OC为半径作圆得凸轮的基圆。以O为圆心，以O点到推杆导路的距离OD 为半径作圆得推杆的偏距圆；。延长推杆导路线交基圆于G-点，以直线连接0G。过0点作0G的垂线，交基圆于E点。过E 点在偏距圆的下侧作切线?切点为H点?交理论廓线于F点，则线段EF的长即为凸轮从图示位置转过90后推杆的位移s。
