铁路路基沉降观测实施细则
**铁路路基沉降观测实施细则
(**铁路公司工程部)
快速铁路轨道对路基工程的工后沉降要求严、标准高，设计中对土质路基进行了沉降变形计算，采取了相应的设计措施。客运专线铁路和客货共线铁路路基工程施工质量验收暂行标准及施工技术指南均规定：路基的工后沉降达不到设计要求时，严禁进入轨道工程施工工序。向莆铁路路基施工期间必须按相应施工质量验收暂行标准和施工技术指南要求及设计要求进行路基沉降、侧向位移的动态观测，通过现场的沉降观测、分析、评估，推算出最终沉降量和工后沉降，合理确定轨道开始铺设时间，确保轨道结构铺设质量。
一、路基沉降变形观测范围及内容
根据不同的路基高度及不同的地基条件，主要内容有
1．路基面的沉降变形观测
2．路基基底沉降观测
3．路堤本体的沉降观测
4．路堤本体水平位移观测
5．路堑高边坡变形观测
6．过渡段沉降观测（路桥、路遂、路涵、堤堑过渡段沉降观测）
二、路基沉降变形观测
1．断面及点的设置原则
A.路基沉降观测以路基面沉降和地基沉降观测为主。沉降变形观测断面根据不同的地基条件，不同的结构部位等具体情况设置，测点的设置位置应满足有关规定和设计要求。
B.观测点应设在同一个横断面上，这样有利于测点看护，便于集中观测，统一观测频率，也便于各观测项目数据的综合分析。
C.路基面观测断面沿线路方向的间距一般不大于50m；地势平坦、地基条件均匀良好的路堑、高度小于5m的路堤可放宽到100m；地形、地质条件变化较大地段适当加密观测断面。
D.一般路基填筑至路基基床表层顶面，加堆载预压的路堤填筑至基床底层表面后，在路基面设观测桩，进行路基面沉降观测，时间不少于6个月。
E.测点及观测元器件的埋设位置应符合设计要求，且标设准确、埋设稳定、定期复核校正。观测期间应对观测点采取有效的保护措施。
在填土过程中，应根据观测成果整理绘制“填土高—时间—沉降量”关系曲线图，分析路基沉降及侧向位移的趋势。用以指导现场施工。
2．观测断面及点的设置、元件布设
观测断面的设置及观测断面的观测内容、元件的布设应根据地形、地质条件、地基压缩层厚度、路堤高度、地基处理方法、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定。
对路堤本体水平位移的观测，于路堤两侧坡肢外2m，10m各设一排观测桩，软基地段断面间距为25 m，一般地段同下表。
B.路堤下地基压缩层厚≥5m地段及路基填高≥3.0、地基压缩层厚<5m地
路基沉降观测实施细则
路基沉降观测实施细则 一、工程概况 对关曲至南公路进行建设，对于沿线城市建设和韶、赣地区的经济和社会发展具有十分重要的意义。 沿线软土地质条件差，软土主要分布在K98+517～K98+940段，土性变化复杂，使得在关曲至南公路工程路基施工及运营期间地基变形和稳定性的监测显得尤为重要。通过监视地基的动态变化，来检验设计地基的加固及拼接效果，为路基填筑计划的制定和执行提供定量的参考数据，保证填筑过程中路堤的安全，保证公路运营过程中的工后沉降及差异沉降满足行车要求。 二、沉降观测点的布置 1、观测点布置原则 为及时、准确、全面的反映路基及构造物的沉降和水平位移情况，通过观测数据判定路基的稳定性，沉降观测点布设原则如下： （1）软土路段每400米左右、非软土路段2000米左右布设一个观测断面。 （2）所有大、中、小桥桥头位置原则上设置一个观测断面。 （3）所有构造物路段原则上设置一个观测断面。 （4）填土高度大于4米，设计总沉降量大于60cm的路段及桥头两侧，分别在路肩及拼接段设置沉降观测点。 （5）填土高度在2～4 米，设计总沉降量小于60cm的路段，视情况在路肩及拼接段设置沉降观测点。 （6）填土高度小于2米的路段及构造物，仅在拼接段设置沉降观测点。 （7）地基处理方法过渡路段需设置一个观测断面。 （8）在地质情况明显变化路段，应分别布置沉降观测点进行对比。 （9）根据业主要求，在高填、深厚软基路段设置水平位移观测断面。 2、观测断面及观测点的确定 本方案依据施工图设计，确定各观测断面及观测点如下表： 沉降观测点设置表 3、沉降标的制作及埋设 ⑴沉降标的制作 项目部应按表1位置逐一布设沉降标。沉降标请按图1加工。
高速铁路路基沉降观测的技术要点
高速铁路路基沉降观测的技术要点 发表时间：2018-05-25T10:37:44.007Z 来源：《防护工程》2018年第2期作者：胡英剑 [导读] 新世纪以来，我国国民经济高速发展，国力逐渐强盛的同时也带动了居民生活水平的提升，更使得国内生活节奏不断变快。 四川路桥桥梁工程有限责任公司四川省成都市 610072 摘要：高速铁路在线性波动和变化上表现的非常平缓，因此也造就了高度平滑顺畅的轨道，但是这也要求高速铁路的路基具有相当高的稳定性和均匀性，才能为乘客提供高速度和高舒适度的服务。同时这也说明了高速铁路路基沉降观测工作的重要性。据此，本文针对高速铁路路基沉降观测的技术要点和应用规范进行了详细探讨，希望可以为今后的工作开展和创新提供引导帮助，为高速铁路建设质量持续提升奠定坚实的基础。 关键词：高速铁路；路基；沉降；精度 新世纪以来，我国国民经济高速发展，国力逐渐强盛的同时也带动了居民生活水平的提升，更使得国内生活节奏不断变快。这也使得我国铁路建设和服务上融入了迅速和稳定的观念。我国在铁路技术、工艺以及质量等方面屡次取得突破性发展，为列车提速工作的开展奠定了坚实基础。我国路基沉降观测技术在超高速铁路工程建设和运营中的应用十分有效。但是从目前的研究和应用来看，我国的路基沉降观测技术仍然处于初级阶段，还有需要改进和提升的方面，不少细节问题也有待进一步打磨。因此，高铁建设工程的技术人员需要加强学习和研究，在实际应用中不断强化对于高速铁路路基沉降观测技术要点的掌握，提高工作的质效水平，使之更好的服务于我国铁路运输，更好的保障我国居民出行安全与体验。 一、高速铁路路基沉降观测技术的工作要求 （一）设备的精密和准确度要求 精密设备和仪器作为保障数据精准度的基础，需要摆在观测工作的首要位置，确保不会因为仪器本身的误差导致整个工作付诸流水。从我国铁路建设技术标准和要求上来看，沉降观测的误差值需要保持在变形值的5%到10%之间，这其中需要包含天气、环境等各方面的影响因素，无论如何都不能超过允准范围。这对与沉降数值的准确性具有相当的保障意义。铁路观测工作意义重大，需要引起高度重视，不可以因为铁路观测条件限制而敷衍了事，条件受限可进行方案变更，采用变点位或三角高程的模式都能满足需求。 （二）时间的准确性要求 高铁建设工程在路基标准上具有严格的要求，因此，在路基沉降的观测过程中，也需要对时间具有严格要求。尤其是初次观测的时间需要进行保障，确保初次数据测量超过两次，并通过平均值的模式来确定初始值的最终数据，切不可大意、马虎、敷衍。而随后开展的复检工作也需要严格按照时间规范进行观测，尤其是不能因为时间空余来随意调整观测周期，或是对数据记录进行捏造，否则将造成数据失准。除此之外，还需要注意对观测间隔时间的确定，以地基的沉降值及沉降速率来进行确定，若是出现观测连续的不稳定性，也需要及时进行观测周期的调整，以此来保障综合数据的完整性，确保沉降数据的参考价值。除此之外，还需要尽快与工程施工团队进行沟通交流，及时采取地基加固或是调整措施，并对工程进度进行一定的调整。这也是对整个工程后期运营的重要保障，确保高铁服务的安全性和稳定性。 （三）人员的专业素质要求 作为高铁路基沉降观测的工作人员，对于专业技能的掌握需要符合工作的各项要求，同时也需要在实践中不断学习，不断对工作进行总结和梳理，才能最大化的发挥作用。同时，实际工作也是考察自身实践能力的过程，对于理论和实践的结合需要灵活，同时也需要能够面对各类复杂环境进行随机应变，迅速准确的找出科学的应对措施。唯有完成上述的各项要求，才是新世纪高铁路基沉降观测任务的合格工作者。 （四）观测地点的要求 为了确保观测数据的精度和准度，在观测地点的选择上也要引起重视，恪守观测地选择的各项要求。具体来看，观测地要能够准确反映高铁铁路路基的沉降状况；要能够便于观测人员进行观测，最好能够满足地势平整和地貌对称的要求；要确保观测地的安全性，最佳观测距离约为20m。 二、高速铁路路基沉降观测的方法和技术要点分析 （一）工作基点桩的定位与埋设 高速铁路的路基沉降观测工作往往是从工作基点桩的制作与埋设来开始，同时这也是最重要的环节之一，需要观测工作人员对于工作基点桩进行准确定位，防止因此所造成的巨大误差。具体来看，高速铁路路基观测工作基点桩的确定需要考虑实际观测对象所分布的状况，然后采用多个施工控制点同时设置的模式来实现更多的位移监测控制点，从而保障观测数据和结果的完整性、多面性、准确性以及科学性。通常条件下，路堤填筑高度高于埋管位置30cm的填土压实以后，在垂直线路方向开挖出宽20cm和深30cm的沟槽，并在整平槽底后与沟底铺设约5-10cm厚的细砂。现阶段，我国的高铁路基观测的工作基点桩定位和埋设两项工作属于技术难点，需要工程勘测单位对各项技术标准进行充分熟悉，对各项标准进行严格复核，便于技术人员对控制点的变化情况进行深入了解，对施工计划进行准确调整。 （二）观测板沉降方法 沉降观测板测杆顶面高程测点通常使用水准模式来进行测量，按照精度测量需求标准和实际工作效率定期进行。同也需要在测杆头绕上测量专用帽以用于沉降观测板。刚好以测杆套入为宜，并以此作为测量帽下部，以一半中心为球型的测点则作为测量帽上部。在进行接高高程测量的同时，也可以进行接高沉降板的测量工作。 （三）地表水平位移量及隆起量的观测方法 高铁线路穿越了我国大部分地区，同时也使之观测工作需要受到各类环境因素和地质要素的影响。因此，在观测的过程中，需要对不同地段的地表水平位移量及隆起量进行针对性的识别，根据具体的地质和水文情况采用特定的观测模式，并进行数据采集。 （四）地下土体水平位移的观测方法 高速铁路路基观测工作中，对地下土体水平位移的观测需要综合项目开展区域的地质环境、水文状况以及岩土层结构等要素进行综合确定。因为地下土体水平位移本身的变动具有相当的规律性，因此观测工作的开展需要多次重复进行，采用集中统计模式来进一步提高观测精度。首先需要利用四个相互垂直导槽，分别将其埋设到观测目标的体中。然后在后续的观测工作中，相关人员需要为活动式测头安置

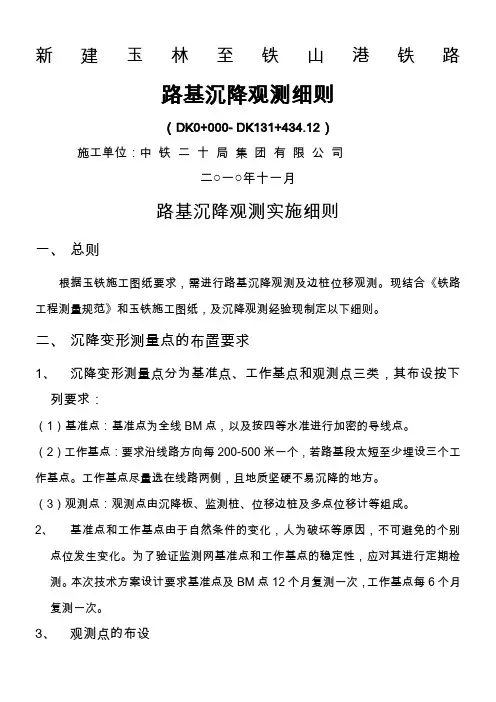

路基沉降观测实施细则
新建玉林至铁山港铁路 路基沉降观测细则 （DK0+000- DK131+434.12） 施工单位：中铁二十局集团有限公司 二○一○年十一月 路基沉降观测实施细则 一、总则 根据玉铁施工图纸要求，需进行路基沉降观测及边桩位移观测。现结合《铁路工程测量规范》和玉铁施工图纸，及沉降观测经验现制定以下细则。 二、沉降变形测量点的布置要求 1、沉降变形测量点分为基准点、工作基点和观测点三类，其布设按下 列要求： （1）基准点：基准点为全线BM点，以及按四等水准进行加密的导线点。 （2）工作基点：要求沿线路方向每200-500米一个，若路基段太短至少埋设三个工作基点。工作基点尽量选在线路两侧，且地质坚硬不易沉降的地方。 （3）观测点：观测点由沉降板、监测桩、位移边桩及多点位移计等组成。 2、基准点和工作基点由于自然条件的变化，人为破坏等原因，不可避免的个别 点位发生变化。为了验证监测网基准点和工作基点的稳定性，应对其进行定期检测。本次技术方案设计要求基准点及BM点12个月复测一次，工作基点每6个月复测一次。 3、观测点的布设
（1）地表沉降观测：松软土地基地段沿线纵向每40米左右设置一个沉降板观测断面，且每个工点不小于2个观测断面，路桥过渡段在距桥台或涵洞边缘两侧3m 的位置各设一个沉降观测断面，每个沉降观测断面在地面埋设地面沉降板或单点沉降计。 （2）路基面沉降观测： 在路基面中心及左右两侧路基处设路基面沉降观测桩，观测桩采用C15混凝土桩，纵向间距不大于100米，并保证每个工点至少有一个观测断面。 三、元器件的埋设 沉降板的埋设，在路基填到0.6米后挖出1×1米的坑，在坑的底层垫一层0.1米的中粗砂进行找平，再将沉降板水平安放在坑中，最后用人工将土回填。在施工过程中其沉降板一米范围内不能用压路机等大型机械碾压，必须用人工夯实。 沉降监测桩在路肩填筑完成后，再进行挖坑埋设，坑大小同桩径，埋设时将监测桩露出路肩面2-3厘米。用混凝土进行浇注完成。 四、测量工作的基本要求 1、严格按四等水准测量的要求施测。首次观测应进行两次往返观测，并取观测结果的中数，用科傻软件平差后的高程值，作为变形测量的初始值。 2、为了将观测中的系统误差减小到最小，达到提高精度的目的，各次观测应使用同一台仪器和设备，前后观测最好用同一水准尺，必须按固定的观测路线和方法进行，观测路线必须形成附和或闭合路线，使用固定的工作基点对应沉降变形观测点进行观测。实行“五固定”即固定水准路线、工作基点、固定人、固定测量仪器、固定监测环境条件，以提高观测数据的准确性。 3、当发现沉降观测数据出现异常时必须首先自检，应重测并分析工作基点的稳定性，必要时联测基准点进行检核，并提交自查分析报告。
浅论高速铁路沉降观测技术
浅谈高速铁路沉降观测技术 张XX （中铁二十一局宝兰客专咸阳 712000） 摘要：高速铁路工程沉降变形观测是确保铺设质量的基础，对保障高速列车的安全平稳运行和高速铁路轨道的几何平顺性及稳定性有极大作用，是确定合理无砟轨道铺设时间的关键。本文结合宝兰客专西坪隧道沉降观测实例，介绍了高速铁路沉降观测的技术要求，布设方案和观测过程，对高速铁路隧道沉降观测技术进行了总结。 关键词：高速铁路；沉降观测；测点布设；二等水准 1 引言 近年来，随着我国经济建设的推进，高速铁路建设也得以迅猛发展。高平顺性和高稳定性是高速铁路的两个重要特点，这两个特点决定了高铁工程沉降变形监测的意义和重要性。高速铁路无砟轨道对工后沉降要求严格、标准高，沉降受到的影响因素也较多，因此对高速铁路沉降观测的数据生产过程必须严格把关，使作业过程规范化，保证沉降监测作业的顺利实施，从而有力保障高速铁路的建设。 1.1工程概况 宝兰客专西坪隧道位于天水市麦积区伯阳镇与社堂镇之间渭河右岸黄土覆盖的黄土梁峁区，设计为双线式无砟轨道隧道，隧道起点里程IDK750+027，终点里程IDK754+304.8，全长4284.624m，隧道洞身全部位于湿陷性黄土地层中，通过段地形起伏较大，洞身段最大埋深244m，海拔高程1102～1342m，相对高差约340m。 1.2电子水准仪 相对于其它测量仪器，电子水准仪出现较晚，这主要是由于水准仪和水准标尺不仅在空间上是分离的，而且两者的距离可以以1米多变化到100米，因此在技术上引起数字化读数的困难，但经过数十年的发展，现在人们已经攻克这一难题，电子水准仪也已普及，并具有能自动读数，作业效率高，精度高，操作简便等优点。电子水准仪又称数字水准仪，它采用条码标尺进行读数，将仪器照准条码尺并调焦使条码尺成像清晰，人工完成照准和调焦之后，标尺条码一方面被成像在望远镜分化板上，供目视观测，另一方面通过望远镜的分光镜，标
浅谈铁路路基沉降的控制办法
浅谈铁路路基沉降的控制办法 摘要: 随着我国铁路建设事业的蓬勃发展,建设高等级铁路的规模不断加大, 提升铁路建设的科技含量是铁路建设工作者义不容辞的责任。本文从路基沉降观测，路基沉降的原因进行了分析，并针对易发生路基沉降的部位提出了一些预防方法。 关键词:路基沉降控制 为满足铁路运输需要, 保证运输安全, 提高铁路路基质量, 铁道部建设公司近十几年先后几次对铁路路基设计规范进行了修订, 在我国铁路跨越式发展时提出了“强本简末”的要求, 设计标准有了很大提高。随着国家铁路的第六次大提速的完成, 快速铁路对路基的基床承载力与沉降变形要求更高, 仅局限于选线时尽量绕避不良地质地段, 避免高填深挖是不够的, 铁路路基的填料选择、沉降控制与观测、提高路基的防排水能力、加强过渡段设计及加强路基支挡防护设计显得更加重要。其中, 铁路路基的填料种类、压实标准与铁路路基的沉降控制有着密切的联系, 因此,本文就铁路路基的填料选择与沉降控制这两方面谈一下自己的看法及建议。 1、路基填料 1.1 路基填料适用性判别 高等级铁路的路基填筑标准及对路基工后沉降的要求均远高于普通铁路。因此必须特别重视对路基填料的勘察、鉴定、分类工作, 慎重对待取土场的选择。对填料需严格把关, 在勘察设计阶段就应当作为一项专门的工作来进行, 对其工程特性,适用性进行必要的试验工作后作出专门的评价, 以确定该取土场的填料用作路基本体或基床底层是否合格, 否则需考虑改良土方案或变更取土场。 由于地区不同, 路基填料也千差万别根据《铁路路基设计规范》相关规定, 对于巨粒土、粗粒土填料根据颗粒组成, 颗粒形状, 颗粒级配、细粒含量、抗风化能力等来分为A、B、C 、D组, 细粒土填料根据液限含水量ωL进行填料分组, 当ωL＜40％时为粉土, 为C组,当ωL≥40％时为黏性土,为D组, 有机土为E组。 1.2 特殊填料在路基中的应用 在比较平坦的地区, 铁路路基取土较困难, 传统做法是在考虑经济成本与可行性的同时, 采取部分填料外运与集中挖坑取土或者薄取相结合, 在集中挖坑取土后, 再对取土场进行生态恢复, 如将取土坑留给当地百姓进行养鱼等经济生产。或者沿线与排水沟相结合, 挖深拓宽排水沟。这两种传统方法由于简单便于实施,得到了人们广泛的认同, 并在很多类似线路中得以应用。
公路路基沉降观测方案总结
路基沉降变形观测专项方案 1.工程概况 *********工程起点位于**市外环路北端附近的国道321上，里程为K0+000～K6+624.054。K0+000～K1+400为市政道路，一般路基宽度为60m，跨***高速路的分离式立交桥宽为50米。在K0+700～K0+786.5处设置变宽段，此处压缩人行道和非机动车道的绿化带，渐变为50米宽，与桥梁宽度一致，车行道保持不变。K1+000 ～K1+200处设置渐变段，该路段内路幅宽度逐渐变化，路基宽度从50m渐变为24.5m。由于该路段正好处于圆曲线上，因此在K1+200～K1+400段设置过渡段，该路段范围内路幅宽度为24.5m，设计时速为60Km/h，过渡段后路段按一级公路设计，设计时速为80Km/h。线路通过区域有鱼塘、水田、菜地，地基沉载力较差，设计要求进行地基加固处理；路堑高边坡地段设计要求进行锚杆框架及方格浆砌片石防护处理。 为及时掌控路基填挖方的沉降、位移情况，指导路基施工过程，保证工后沉降满足设计要求和路基稳定性，有效控制路基工程质量，制定本方案。 2.编制依据 2.1《公路路基设计规范》 2.2《路基工程施工图设计》
2.3《工程测量规范》 2.4《公路路基横断面图》 3.路基沉降变形监测的目的 3.1控制和保证路基过程质量，确保工后沉降满足设计要求（一般地段不大于15cm，年沉降速率小于4cm/年，涵背过渡段不大于8cm）。 3.2.通过连续、正确、完整、系统的观测和分析，预测沉降趋势，验证和指导施工，正确控制路堤填筑速率，以确保路基和路面的完成时间。 3.3确保路基稳定和施工安全 4路基沉降变形观测方案 4.1 观测内容 根据设计及规范要求，确定观测的主要内容有：填方段的基底沉降观测、水平位移观测、路基本体沉降观测；挖方段的水平位移观测；路隧、桥涵、路堤的过渡段沉降观测。 4.2观测断面设置 4.2.1基底沉降观测 根据设计要求，沿线路方向每隔50m设置一个观测断面，路堤填筑施工前，在基底地面的线路中心线位置埋设一个沉降板，并进行首
DBSG-3标铁路沉降观测方案
新建敦化至白河铁路工程DBSG-3标段路基沉降观测施工方案 中铁二十四局集团有限公司 新建敦化至白河铁路DBSG-3标段项目经理部 2017年12月10日
目录 一、工程概况3 二、沿线工程地质、水文条件3 三、技术依据3～4 四、沉降变形观测范围、内容4 4.1路基沉降变形观测：4 4.2桥涵沉降变形观测：4 4.3过渡段不均匀沉降观测：4 五、人员及仪器配置4～5 六、沉降变形测量等级及精度要求5～6 6.1本段沉降变形测量三等规定：5 6.2变形精测网技术要求：5～6 七、沉降变形测量点的布置6～15 7.1沉降变形观测点的布设要求错误!未定义书签。14 7.2独立监测网的设置原则错误!未定义书签。 7.3监测网点稳定性的验证错误!未定义书签。 7.4监测点的核实错误!未定义书签。 7.5测量数据的处理错误!未定义书签。 7.6测量资料的整理归档错误!未定义书签。 八、沉降观测具体要求错误!未定义书签。21 九、沉降结果的分析、评估21～26 9.1路基21～23 9.2桥涵23～25 9.3过渡段25～26 十、评估报告的汇编26
一.工程概况 中铁二十四局集团新建墩化至白河客运专线DBSG-3标第三工区，工区起点DK93+270，位于丰产隧道进口附近，经墩化南站至工区终点DK102+100，全长8.83公里，其中梁式桥2座，框构小桥2座，涵洞16座，隧道3座，墩化南站站场1个，其余为路基地段，共分为11段。合同总工期24个月，即从2017年10月开工，到2019年10月竣工。管段内有CPI控制点、CPII控制点、水准加密点若干。 二.沿线工程地质、水文条件 墩白铁路DBSG-3标第三工区路基原地表多为种植土、粉质黏土、腐殖质土为主，地质情况变化不大，地层结构复杂，路基多以填方为主，岩质路堑边坡坡面需采用光面爆破开挖。 沿线位于温带大陆性湿润气候区，气候多变，冬季易发生干旱，降水量季节差异性较大，沿线土壤最大冻结深度1.98米。 工点区地下水赋存条件良好，地下水类型为第四系孔隙潜水和基岩裂隙水，地下水埋深不同地段略有差异，地下水主要靠大气降水和地下迳流补给，由蒸发和补给地表水排泄，水位变化幅度2.0m～4.0m。工点范围内地下水化学侵蚀环境对对铁路混凝土结构不具侵蚀性。 三.技术依据 《高速铁路工程测量规范》（TB10601-2009）； 《国家一、二等水准测量规范》（GB12897—2006）； 《建筑沉降变形测量规程》（JGJ/T8-2007）； 《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）；
铁路路基沉降观测实施细则
**铁路路基沉降观测实施细则 (**铁路公司工程部) 快速铁路轨道对路基工程的工后沉降要求严、标准高，设计中对土质路基进行了沉降变形计算，采取了相应的设计措施。客运专线铁路和客货共线铁路路基工程施工质量验收暂行标准及施工技术指南均规定：路基的工后沉降达不到设计要求时，严禁进入轨道工程施工工序。向莆铁路路基施工期间必须按相应施工质量验收暂行标准和施工技术指南要求及设计要求进行路基沉降、侧向位移的动态观测，通过现场的沉降观测、分析、评估，推算出最终沉降量和工后沉降，合理确定轨道开始铺设时间，确保轨道结构铺设质量。 一、路基沉降变形观测范围及内容 根据不同的路基高度及不同的地基条件，主要内容有 1．路基面的沉降变形观测 2．路基基底沉降观测 3．路堤本体的沉降观测 4．路堤本体水平位移观测 5．路堑高边坡变形观测 6．过渡段沉降观测（路桥、路遂、路涵、堤堑过渡段沉降观测） 二、路基沉降变形观测 1．断面及点的设置原则 A.路基沉降观测以路基面沉降和地基沉降观测为主。沉降变形观测断面根据不同的地基条件，不同的结构部位等具体情况设置，测点的设置位置应满足有关规定和设计要求。 B.观测点应设在同一个横断面上，这样有利于测点看护，便于集中观测，统一观测频率，也便于各观测项目数据的综合分析。 C.路基面观测断面沿线路方向的间距一般不大于50m；地势平坦、地基条件均匀良好的路堑、高度小于5m的路堤可放宽到100m；地形、地质条件变化较大地段适当加密观测断面。 D.一般路基填筑至路基基床表层顶面，加堆载预压的路堤填筑至基床底层表面后，在路基面设观测桩，进行路基面沉降观测，时间不少于6个月。 E.测点及观测元器件的埋设位置应符合设计要求，且标设准确、埋设稳定、定期复核校正。观测期间应对观测点采取有效的保护措施。 在填土过程中，应根据观测成果整理绘制“填土高—时间—沉降量”关系曲线图，分析路基沉降及侧向位移的趋势。用以指导现场施工。 2．观测断面及点的设置、元件布设
公路工程路基沉降观测及变形观测实施方案
公路工程项目名称 路基沉降观测及变形观测实施方案 编制： 复核： 审批： 项目部 XXXX年XX月XX日
一、工程概况 XXXXXXXXXXXXXXX为新增国道主干线XXX胶南至海晏公路的重要关联路段，本项目起点位于XXX，终点位于XXX，路线全长XXXXkm，施工范围为：KXX+000～KXX+000，主线采用双向四车道一级公路标准建设，设计速度80公里/小时，路基宽度24.5米。桥涵设计汽车荷载采用公路-Ⅰ级。 本标段工程量主要有:路基主线XXXXkm、匝道XXXXkm,主线大桥XX座、通道桥XX座、匝道中桥XX座，涵洞XX道，分离式立交XX处，互通式立交XX处，服务区XX处。 二、编制及测量依据 1、《工程测量规范》（GB 50026-2007）； 2、《公路勘测规范》（JTG C10-2007）； 3、《国家三、四等水准测量规范》（ GB/T 12898-2009）； 4、《公路工程技术标准》（JTG B01-2011）； 5、设计图纸； 6、设计院交桩成果； 7、控制点加密成果。 三、适用范围 适用于本标段所有高填深挖路段。 四、观测目的及范围 1、观测目的 为了确保工程施工质量，保证工程按预期目标顺利进行，必须对路基及高边坡进行沉降观测，以便充分了解边坡和路基的沉降值，沉降变化趋势和稳定情况，从而控制高填土和深挖方速率。在实际填筑中应严密监视各种埋设仪器的观测指标，及时进行综合分析而定。根据沉降量资料分析确定规定日期后沉降是否满足要求，根据沉降变化情况指导施工，确保全线施工质量。 2、观测范围 本标段的范围KXX+000-KXX+000，包括KXX+677-KXX+000，323M的高填土路基； KXX+000-KXX+659左侧深路堑；KXX+103-KXX+655右侧深路堑；KXX+755-KXX+019左侧深路堑；KXX+267-KXX+444左侧深路堑；KXX+469-KXX+589左侧深路堑； KXX+210-KXX+390左侧深路堑；KXX+703-KXX+906左侧深路堑；KXX+219-KXX+424右

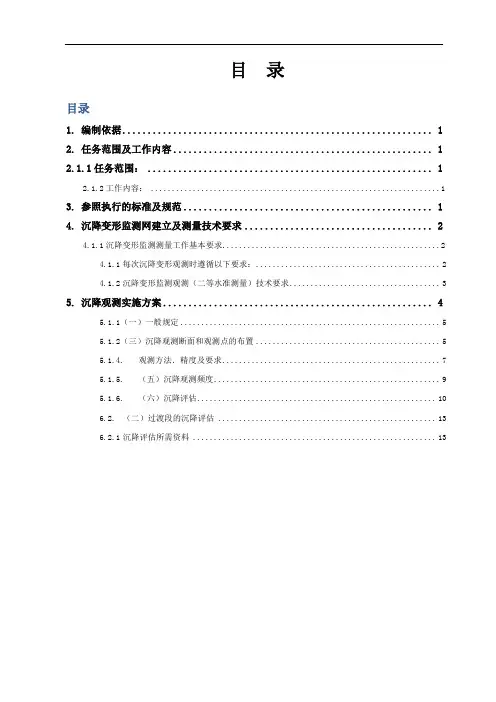

路基沉降观测方法
