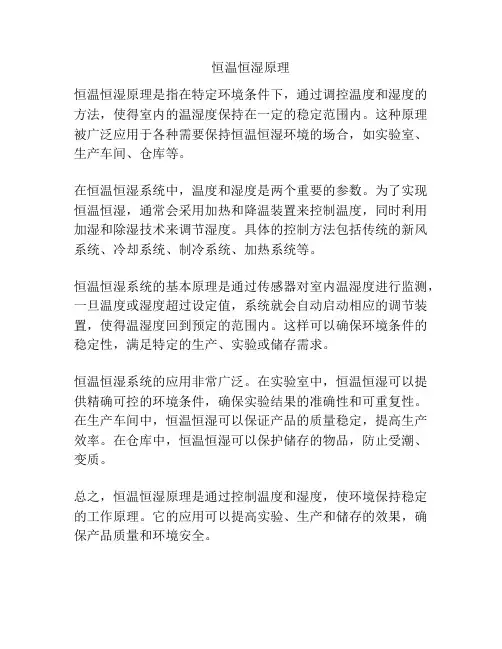

恒温恒湿控制原理
一、控制原理
注：压缩机过载、送风机过载输入点在压缩机、送风机工作正常时为断开，其它输入点在压缩机工作正常时为接通（ON）。
注：①本输入输出汇总表仅作输入输出点功能说明用，具体配置请参考接线原理图。
②可根据用户的要求分配。
③电加热、加湿器必须在送风机工作正常时才能投入运行。
④单压缩机系统输入输出配置请参考接线原理图。
⑤蒸汽加湿输入输出配置请参考接线原理图。
恒温恒湿机组的选型和设计方法
恒温恒湿机组的选型和设计方法 恒温恒湿机组特点： 1.制冷量一般在10HP-200HP之间； 2.配置了电加热和电极式加湿，加热量一般富裕量较大，空调机配置加湿量均偏小，需要重新计算，一般需要加大一个型号或多配置一台； 3.有额定的风量要求； 4. 有额定的冷却水量要求； 5.冷凝器的阻力一般在0.82-3.45mH2O； 6.空调机组尺寸较小； 7.温控范围：18～25，灵敏度：±1；湿控范围：50～70，灵敏度：±5； 8.机外静压一般在100～550之间； 9.设计条件：进风干球温度23℃，湿球温度17℃；冷却水进水温度30℃，出水温度35℃；一般适用在有温湿度控制或整个设计面积不大的情况下。如果该工程面积较大，系统划分较多，空调机房位置相对分散，管理和系统的控制就会带不便，也不利于能量统一分配，能源浪费较严重。在这种情况下，一般面积在大于2000m2，建议采用冷水机组+组合式空气处理机组的设计形式。 恒温恒湿机组的用途分为两块： 1.恒温恒湿车间，但无净化要求； 2.既有恒温恒湿要求，又需要净化等级控制； 房间的情况：1.房间内显热较大；2. 房间内显热较小； 针对以上两点进行分析： 1.从负荷方面考虑： 系统的送风量是与房间内的显热和送风温差决定的,而不是根据系统总制冷量(房间的显热和潜热)计算得出的。恒温恒湿机组制冷量一般显热占50％，潜热占50％，相当于新风占整个送风量的20％左右。当房间内显热较大，而新风量不大时，计算的送风量较大，就不能根据总制冷量选择恒温恒湿机组标定的制冷量来确定。 2.从机外余压考虑： 恒温恒湿，但无净化要求系统对空调机组的机外余压要求不高，主要克服送回风管道、阀门、散流器、初效过滤器等，常规的机组即可满足要求； 既有恒温恒湿要求，又需要净化等级控制的系统对空调机组的机外余压要求较高，一般系统总阻力在1100Pa～1400Pa之间，主要克服送回风管道、阀门、散流器、初效过滤器（初阻力50Pa，终阻力100Pa）、中效过滤器（初阻力150Pa，终阻力300Pa）、高效过滤器（初阻力250Pa，终阻力500Pa）等，常规的机组就无法满足要求。如系统需要设置二次回风，洁净式恒温恒湿机组就无法选用；一次回风的情况，恒温恒湿机组+加压箱的设计形式，由于在选择加压风机的型号时无法与恒温恒湿机组内的风机很难匹配，不同型号、不同功率的风机在串联或并联时总风量不是简单的相加，计算相对较复杂；建议在一般设计过程中尽量设计为单风机系统。
恒温恒湿系统控制
——您身边的实验室工程专家 恒温恒湿系统控制 南京拓展科技有限公司是专业从事恒温恒湿、生物安全、理化检测等实验室整体规划设计、安装和运行保障为一体的高科技服务型企业，是实验室综合解决方案的提供者。 建设要求： 1、恒温恒湿室技术要求 a) 符合ISO、GB标准。 b) 根据甲方要求恒温恒湿实验室设置精度 c) 风速0.25m/s。 2、建筑要求 a) 建筑物周围无强磁场、震动、热源、异味、污染等。 b) 建筑物层高应在3.0m以上（梁下净空高度）。 3、恒温室建设要求 a) 送风方式为孔板式，上送风，下回风。 b) 室内净空高度为2.35-2.70m。 c) 无窗，减少门的数量。 d) 新建实验室的恒温室内不设上下水、供暖管线设施。改建实验室的恒温室内上下水、供暖管线设施应按规范作隔热防潮处理。 4、空调机房建设要求 a) 应建在有外墙的位置。 b) 独立供电系统和接地系统。 c) 设有上下水，下水作防异味处理。 5、保温墙面要求 λ=0.021～0.12Kcal/m·H·℃（λ=0.0244～0.1395w/m·k）范围内，吸水率不大于10%，热绝缘性能优，耐水性能好，难燃，绿色环保、尺寸稳定性能好的材料. 6、保温材料导热系数λ=0.0267～0.0289w/m·k，满足要求。
——您身边的实验室工程专家恒温恒湿空调系统的任务，是将室内的温湿度及洁净度控制在一定的波动范围内，以满足工业生产、科学研究等特殊场合对室内环境的要求。近年来，随着我国生产力的发展和科技水平的不断提高，恒温恒湿空调系统的应用场合越来越多，温湿度要求也不断提高。在电子、医药、计量、纺织、光学仪器和农业育种等领域，恒温恒湿空调系统的精度和可靠性直接关系着产品的品质以及实验结果的准确性。在系统的冷热源配置、空气热湿处理、气流组织和系统控制等方面均与舒适性空调系统存在较大差异。结合近年来典型工程实践，讨论恒温恒湿系统设计中需要注意的若干问题。 1. 室内环境参数的确定 恒温恒湿间室内环境参数的确定取决于产品、实验对像或实验设备的要求。不同的精度和可靠性等要求，往往使恒温恒湿系统的复杂性大不相同，也极大地关系到系统的初投资和运行费用。肓目地提高精度要求，往往会导致初投资和运行费用成倍增加；相反，如果精度要求过低，将可能直接导致生产、实验活动的失败。因此，在系统设计之前，需要暖通专业人员与使用方根据生产和实验对像的要求，准确地提出室内环境的要求。 主要包括： 1）控制区域。在某些生产、实验过程中，需要对整个房间的温湿度进行控制。但更多的情况是只须对特定的生产、实验区域进行严格控制。 2）基准温湿度。很多生产、实验要求基准温湿度为固定不变的值，例如很多计量实验要求的基准温度为22 ℃，一些纺织类的生产、实验要求基准相对湿度为65%。还有一些特殊的实验过程和气候室，要求室内的基准温湿度可以根据实验要求在较大范围内进行调整，此时需要确认其变化范围和变化时间。 3）温湿度精度。温湿度精度一般包括2方面的要求，即单一控制点的时间变化率和均匀度。在参数确认阶段，必须明确精度要求的涵义。均匀度要求一般针对温度精度，可以用垂直方向和水平方向的温度梯度要求的方式提出。 4）新风要求。新风要求一般根据室内工作人员数量提出。新风对室内环境扰动极大，因此新风量的确定应该尽可能合理、准确。由于一般恒温恒湿环境所需要的换气次数较多，因此不能采用最小新风比的方法确定。 5）可靠性要求。某些实验周期较长或重要的场合，对恒温恒湿环境的可靠性有明确要求，如要求系统可连续不间断运行若干时间。此时需要在设备的备用方面加以考虑。
除湿机及工作原理
除湿机及工作原理 除湿机又称为抽湿机、干燥机、除湿器，一般可分为民用除湿机和工业除湿机两大类，属于空调家庭中的一个部分。通常，常规除湿机由压缩机、热交换器、风扇、盛水器、机壳及控制器组成。 其工作原理是：由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水分子冷凝成水珠，处理过后的干燥空气排出机外，如此循环使室内湿度保持在适宜的相对湿度。 全球除湿机的主要产地集中在意大利、日本、中国等地，中国在全球除湿机市场中的地位日益显著。特别是工业除湿机，应用在医药，医院，电子，计算机，食品行业居多；家用除湿机在中国国内市场才刚刚起步，还没有完全被中国的消费者认知。 发展简史 除湿机在中国的市场其实已经有几十年的历史。但是除湿器却一直处于初始状态。除湿机在中国的市场容量非常有限。多年来支持除湿器成长的只有出口。从二十一世纪开始，国家主要生产除湿器的企业总共出口20多万台。之后五年，迅速增长到205万台。当年，国内的销售总量是250万台，这其中近96%的份额都是用于出口。不得不说，5年中国迈上一了个新的阶梯。但是随后的日子，除湿机行业受到了原材料的影响，利润状况不容乐观。中国除湿器的市场不具规模主要的原因就是消费意识和消费水平。除此之外还有产品的技术、宣传等等。因此中国的除湿器市场有待开发。 现状分析 工业除湿机领域的情况则大为不同。工业除湿机是以内销市场为主，其销售量占内销总数的60%，销售额比例则超过90%。商用机的市场还没有真正发展起来。销售状况和家用机类似，都处于比较被动的局面。许多单位和场所需要用到除湿机，但对产品不甚了解，并未将其纳入采购范围。有关除湿机的采购招标项目也非常少，客户需要商家主动去挖掘，需要“曲线”营销，甚至除湿机只是作为配套产品配给用户。 工业除湿机的消费群体： 1.对产品需求不复杂，只要能满足除湿即可，但对价格的敏感度较高； 2.是实力较强的单位及一些科研所等机构，对机器的性能要求较高，价格则是次要考虑因素。 在国内的生产企业中，除湿机是较早涉足除湿机领域的企业，而格力归绿等近几年开始迅速成长。许多大企业出于各方面因素考虑，比如市场成熟度、消费价格接受度等，主动放弃了国内市场。 品牌格局 除湿器行业中还没有真正形成规模的品牌和企业，2010年销售收入超过亿元的企业屈指可数，大部分企业的销售收入都在2000万元之下，品牌格局还仅是一个雏形。形成这样局面的原因主要有两点：一是较小的市场需求影响了产业的发展。除湿机行业的市场容量不到20亿元，国内市场更是微乎其微，在没有市场需求的拉动下各企业对该产品的重视度不够，除湿机只能成为一个附属的小产品，而专业除湿机企业又没有足够的实力来大力推广。 二是除湿机产品品类繁多，应用领域也纷繁复杂，造成销售渠道杂乱，同时每种产品的需求量都相对较少，这也给企业在推广及销售造成较大困难。 从除湿机短期的发展态势来看，这种局面还将维持很长的一段时间。虽然近两年国内市场的需求有较快增长，但市场需求的绝对量还是有限，很难让众多有实力的品牌介入，领军品牌自然也无法形成。但毕竟作为一个细分的市场，除湿机行业的市场及利润空间仍客观存在，因此还是会吸引新的品牌不断进入。 产品特点
恒温恒湿空调-要点
2.3.1恒温恒湿控制系统 一、恒温恒湿空调特点及结构 精密空调又称恒温恒湿空调机，具有制冷、除湿、加热、加湿等功能，可以提供一种人工气候，使室内温度、相对湿度恒定在一定范围内。一般的精密空调可使环境温度保持在20～25℃，最大偏差为±1℃；相对湿度为50％～60％，最大偏差为10％，是一种比较完善的空调设备，其温湿度的控制范围根据现场的使用要求确定。 制冷回路包括压缩机和一个用来使流向蒸发器的制冷剂保持一定过热度的外置平衡式热力膨胀阀，室外的冷凝器采用风冷。出厂时在每个制冷回路中充装了干氮气。业主要负责把机组和室外冷凝器连接起来并充装制冷剂。 气流选择：是指空调工作时进行空气循环的方式，一般有独立上送风、独立下送风、上下同时送风三种送风方式。上送风采用管道从机房的天花板从上至下送风，适合快速降低机房温度和加湿；下送风是从机房的地板处和墙角处从下至上送风，适合快速升高机房温度和除湿。 二、施工技术 2.1 准备工作 2.1.1 运行极限：机组被设计成在工作范围（每台机组都明确标明）内运行。超过这个极限会导致压缩机卡死，重设至正常状态只能通过手动。冷凝器安装在室内机组的下方。如果冷凝器安装在机组6米之上，每隔6米要安装一个捕油器。 2.1.2 定位 空调机分为室内机与室外机，室外机定位主要考虑间隙空间和维修距离。室内机安装主要考虑空气出入口位置及对气流组织的影响；先根据房间的大小形状和机房内设备机组的位置，然后确定精密空调机组和地板风口的位置。 2.1.3 安装 1、支架的制作和固定：首先检查确认地面平整，隔振钢支吊架结构形式和外形尺寸应符合设计或设备技术文件你的规定：焊接应牢固，焊缝应饱满、均匀。 2、风帽制作安装：根据机组支架及机组的出风口位置，确定风帽的尺寸、形式，制作要结构牢靠。 3、机组就位：支架固定及风帽制作安装保温后，进行机组就位。 4、制冷剂管道连接： 空调机组要用氦气充压至3bar。室内机组要用氦气吹洗（3bar），连接完系统抽空后马上对底座和连接部分去焊。然后安装铜管。 1）安装铜管要尽可能短来减少制冷剂充注量和压差，布置水平气管时在制冷剂流向要有1％的向下坡度。 2）减少弯头的数量，弯头的直径要大。
恒温恒湿全自动控制仪操作规程(最新版)
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 恒温恒湿全自动控制仪操作规程 (最新版)
恒温恒湿全自动控制仪操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 （一）设备的工作原理 该设备应用温湿度数字电路控制的方法，即冬季采用电热管加热，养护室温度、湿度经水泵加压喷咀喷成雾水，在标养室进行雾湿交换，达到加湿的目的，温度采用大功率降温机组，降温至所需温度。 （二）试机与使用及注意事项 试机前，要对照说明书检查管路，不得有错，电源三相是否有电，特别要注意零线是否合格，自来水是否有水，必须看懂说明书后，方能按如下步骤试机： 1、将安好的喷头从活接部分卸下，打开补水阀，把管内的污水冲洗干净，关闭电源开关，然后把各个喷头安装回去，各喷嘴的方向应成一个顺向的密封环形，使室内温度场更加均匀，然后打开前面板电源开关正常使用。 2、试机前或机组停用三天以上，用时手先拨动水泵风扇，使之转动。
3、推上电源开关。 4、当仪表低于19℃时机组自动进入加温状态。 5、当仪表低于21℃时机组自动进入降温状态。 6、经过以上试机正常后，设备即投入正常使用。 7、一定要有专人保养，使用当中要经常检查各状态运行情况。 8、自来水和电源要正常供给，以免影响养护效果或损坏机组。 9、冬季保管不能低于0℃以免冻坏水箱或水泵。 10、严格要求安装60-100A三相四线制漏电开关。 11、合上总电源开关，按下配电柜上绿色的开关电源，再按下主机控制开关，主机进入自检状态，蜂鸣器一声鸣叫后，主控制器系统进入主菜单界面，此时再按一次“确定”系统进入自动工作状态，系统的开启过程完毕。 12、使用完毕后，要认真填写《仪器设备使用记录》。 XX设计有限公司 Your Name Design Co., Ltd.
可程式恒温恒湿试验机工作原理
可程式恒温恒湿试验机工作原理 一、相对湿度： 恒温恒湿箱相对湿度是绝对湿度与最高湿度之间的比，它的值显示水蒸气的饱和度有多高，它的单位是%。相对湿度为100%的空气是饱和的空气。相对湿度是50%的空气含有达到同温度的空气的饱和点的一半的水蒸气。相对湿度超过100%的空气中的水蒸气一般凝结出来。随着温度的增高空气中可以含的水就越多。 二、符合标准： GB/T5170.5-2008、GB/T10586-2006、GB/T2423.1-2008试验A、GB/T2423.2-2008试验B、GB/T2423.3-2006试验Ca、GB/T2423.4-2008试验Db ρw–绝对湿度，单位是克/立方米 ρw,max–最高湿度，单位是克/立方米 e–蒸汽压，单位是帕斯卡 E–饱和蒸汽压，单位是帕斯卡 s–比湿，单位是克/千克 S–最高比湿，单位是克/千克 三、规格参数： 内部尺寸（W×H×D）40×50×40cm 温度范围：-20℃～+150℃ 湿度范围：20%～98%RH 温度波动度：≤±0.5℃ 湿度波动度：≤±3.0%RH 温度均匀度：≤±2.0℃ 湿度均匀度：≤±2.5%RH 温度精确度：0.01 湿度精确度：0.1 升温速度：约5.2℃/分钟 降温速度：约1.2℃/分钟 控制器采用进口可编程触摸式液晶中英文图文显示，微电脑集成控制器。 显示器5.7英寸640×480点阵，TFT彩色LCD显示器 设定方式中文菜单、触摸屏方式输入 程序容量可编辑程序数量：最大100个。步数：最大12000步量循环数：最大9999个 设定范围温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃) 湿度：（0～100）％RH(温湿度试验设备) 分辨率温度：0.1℃；时间：0.1min;湿度：0.1％RH(温湿度试验设备) 四、保养方法： 1、冷冻机组之散热器(冷凝器)应定期保养,保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警，冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干凈灰尘。 2、开关门或从炉内取测试物时，不得让物品与门上胶边接触，以防胶边被破坏和缩短寿命.
恒温恒湿试验箱操作规程
恒温恒湿试验箱操作规程 1 目的 规范恒温恒湿试验箱的使用。 2 适用范围 适用于电路技术应用中心的具体操作者。 3 相关文件 恒温恒湿试验箱《操作手册》。 4 职责 操作者在使用过程中应严格按本“操作规程” 进行操作，以保证设备状况良好，并进行相关维护。 5 程序内容 5.1打开恒温恒湿试验箱（以下简称试验箱）的箱门，将试验样品置于试验箱内的样品架 上，要确保试样离箱壁有一定距离以及试样周围的空气流通。 5.2检查试验箱右下角积水筒水位是否超过3/5 ，若少于3/5 则拉出水位表上方加湿 水盒进行加水。试验过程中要不时检查积水箱内水位情况，以保证试验时有充足的水供应。 5.3合上空开开关（请勿湿手），再把试验箱右侧面的总电源合上，此时会听到“嘀” 的一声，过一会进入操作画面点左上角“返回”到功能选择画面。 5.4功能选择画面中总共有四个项目：模式选择（程序控制、定值控制）、高级操作（历 史转储、文件备份、手动调试、故障记录）、系统设置（系统时间修改、系统预约开机、系统断电恢复）、产品信息（产品型号、产品名称）
5.5设置超温保护（“+”表示增加、“- ”表示减少）：在试验箱右小角设置超 温保护温度，超温保护器温度设定二温度设定点+20C?30 C。 5.6 试验方法： 本试验箱提供两种试验方法：定值运行和程序运行。 5.6.1 定值运行的操作： a）在模式选择画面下选择“定值设定”，进入“定值设定”画面后选择“设置”进入设置画面，在“温度设定值”和“湿度设定值”方框中输入试验所需的实际温 度值和湿度值。 b）根据试验有没有温度的实际情况把“温度斜率”打到相应的“开”或“关” 状态，若是“开”状态，设置好温度斜率后点“确定” 。 c）根据试验有没有湿度的实际情况把“湿度斜率”打到相应的“开”或“关” 状态，若是“开”状态，设置好湿度斜率后点“确定” （做的是低温试验（零下）“湿 度控制”必须打倒“关” ）。 d）点左上角“返回”按钮，回到定值设定画面上选择“运行”，弹出（确认是否开始定值运行）对话框，选择“确认”即开始定值运行。 5.6.2 程序运行的操作： a）在模式选择画面下选择“程序运行”，进入“程序运行”画面T点“编 辑” T进入工艺选择画面T点“编辑”T进入工艺编辑画面T点“增 力『T输入新增的程序名。 b）在时间、温度值、湿度值、温度等待、湿度等待、循环次数方框内输入试验所需的实际值。 C）点左上角“返回” T回到工艺选择画面T选择要运行的程序名T点“确定” T弹出（是否更换）对话框T点“确定”自动返回程序运行画面T点“运行” T弹出 （确认是否开始程序运行）对话框T点“确认”
恒温恒湿控制系统设计
生化处理的恒温恒湿控制系统设计 2007年第11期（总第108期） 宋奇光，伍宗富，梅彬运（湖南文理学院，湖南常德415000 ） 【摘要】以PLC为控制器，结合温度传感变送器、LED显示器等，组成 一个生化处理的恒温恒湿控制系统。使用温度传感变送器获得温度的感应电压， 经处理后送给PLC。PLC将给定的温度与测量温度的相比较，得出偏差量，然后 根据模糊控制算法得出控制量。执行器由开关频率较高的固态继电器开关担任， 采用PWM控制方法，改变同一个周期中电子开关的闭合时间。从而调节高温电 磁阀开关的导通时间，达到蒸汽控制目的。 【关键词】生化处理；PLC；恒温恒湿 引言 生化处理系统是食品工艺的关键设备。在此以米粉生产工艺中的生化处理系统的蒸汽温湿度控制进行实用设计，其温度控制在0~100℃，误差为±0.5℃，可用键盘输入设置温度及LED实时显示系统温度，采用模糊算法进行恒温控制，将数字处理控制方法运用到温度控制系统中，可以克服温度控制系统中存在的严重的滞后现象，可以很大程度的提高控制效果和控制精度[1]。 1米粉生化处理的恒温恒湿系统现状与分析 1.1 现状 由于国内米粉生产设备厂家尚未掌握米粉的关键技术，使其制造的设备无法满足米粉生产的工艺要求。我们经过现场堪察，发现原有的连续式米粉生化处理恒温恒湿控制系统具有如下现状。 一是连续式米粉生化处理恒温恒湿箱的控制基本上是手动调节； 二是箱内各部位温度分布不均匀，实际温度波动太大（40-70℃），远远达不到生产要求（62.5℃±2.5℃），影响米粉的抗老化效果； 三是实际湿度也达不到生产要求，容易出现湿度偏高（米粉发泡）或者偏低（米粉起壳）的现象，严重影响米粉生产质量； 四是上层辅助加热管道分布不合理，容易使散落米粉焦化，影响产品质量。
恒温恒湿机的基本工作原理
恒温恒湿机的基本工作原理 随着市场的需求及制造业的兴旺，近年来，我国从国外引进了许多先进的试验系统，为我国环试行业的发展带来了重要的作用。但由于其本身的复杂性，使得试验箱在运行中出现了许多问题，影响了产品的研制工作，而产生这些现象的原因是对综合试验的工作原理不了解。为此，湿腾对恒温恒湿机的系统基本工作原理作出了一些简要阐述，下面叙述几个主要系统的工作原理和工作过程。 1.制冷系统 制冷系统是恒温恒湿机的关键部分之一。一般来说，制冷方式都是机械制冷以及辅助液氮制冷，机械制冷采用蒸汽压缩式制冷，它们主要由压缩机，冷凝器，节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃，单级制冷难以满足要求，因此恒温恒湿机的制冷方式一般采用复叠式制冷。恒温恒湿机的制冷系统由两部分组成，分别称为高温部分和低温部分，每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验机内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来，它既是高温部分的冷凝器，也是低温部分的冷凝器。 2.加热系统 加热系统相对制冷系统而言，是比较简单。它主要有大功率电阻丝组成，由于试验要求的升温速率较大，因此加热系统功率都比较大，而且在试验机的底板也设有加热器。 3.控制系统 控制系统是综合试验箱的核心，它决定了试验机的升温速率，精度等重要指标。湿腾试验机的控制器大都采用PID控制，也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴，而且此部分在使用过程中，一般不会出现问题。 4.湿度系统 温度系统分为加湿和除湿两个子系统。 加湿方式一般采用蒸汽加湿法，即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。 除湿方式有两种:机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下，使大于饱和含湿量的水汽凝结析出，这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出，并将干燥的空气注入，同时将湿空气送入可循环利用的干燥进行干燥，干燥完后又送入试验箱内，如此反复循环进行除湿。现在大部分综合试验箱采用前一种除湿方式法，后一种的除湿方法，可以使露点温度达到0℃一下。适用于有特殊要求的场合，但费用较贵。 5.传感器系统
恒温恒湿房间的仿真模拟控制实验报告
建筑自动化实验报告 题目：恒温恒湿房间的仿真模拟控制实验 班级：建环1302班 姓名：陈文博 学号：U201315938 指导教师：徐新华 完成时间：2016年5月 页脚内容- 1 -
页脚内容2 一、 实验目的 本次模拟仿真的目的是要满足在 秋（过渡季）、夏、冬三季的温湿度控制。控制对象为温度和湿度，其中湿度为相对湿度，因为温度与相对湿度的耦合关系，而且在实际工况中，对温、湿度又有不同的精度要求，因此我们只需要在温湿度中选取其中一个进行精调，另外一个满足一定条件即可。我们要做的工作便是在上述外界环境下，分别对温湿度进行控制。 其中温度控制：230.1t C =±，％1060±=φ 湿度控制：％160±=φ，231t C =± 本次实验主要是利用Mat lab 中Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况。在模拟过程中，对于各季环境差异，我们主要考虑的是环境温度的不同，即显热负荷的差异。同时，我们假设各种条件下房间内的产湿都是相同的，这主要是基于室内设备、人员没有变化。我们需利用Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况，通过仿真实验找到合适的控制策略，实现房间里的恒温恒湿控制。 二、 实验控制方法 由于所用控制器件的惯性及精度影响，很难在第一刻就能使调节后的空气温湿度达到要求。而且处于保护设备和节能的角度考虑，我们没有必要总使设备运行在满负载工况下，同时避免在很小的区域内由于控制目标的波动而是其频繁启
停，同时还得兼顾进行微调所能达到的幅度，因而根据设备自身参数要求，设定一个合适的粗调区是很重要的。因此，我们的实验控制方法是先确定一个合适的房间温湿度粗调区，根据我们所需控制的恒温恒湿房间的温湿度控制要求：t=23℃，φ=60%，我们可以确定温度的粗调区为：T=23±1℃，φ=60%±10%，如下图所示： 粗调使室内温湿度环境满足条件之后，便可以集中对温湿度中的一个因素进行调节。对于温度和湿度的控制必须有一个是精确控制，而另外一个则有一个比较宽的变化，我们分别通过ctrl_T.m和ctrl_D.m分别完成对温度和湿度的精确控制中精调过程。但在实际的Simulink模拟模型中，我们不可能直接将温湿度调节 页脚内容3
组合式空调恒温恒湿的自动控制
组合式空调恒温恒湿的自动控制 【关健词】组合式空调恒温恒湿除湿 【摘要】如何符合特殊的生产线温湿度的使用要求，是空调系统及其控制系统设计的难题。组合式空调的自控系统较好地解决了这难题，它采用了除湿优先的控制方法，利用最小能量能使该系统达到恒温恒湿控制精度。 我国为了更加快速与国际形势市场接轨，在原加入WTO的基础上，历经金融风暴后，大多数医疗手术室、电子、烟草、化工、制药、食品、民用建筑、商场、工业厂房及印刷等洁净空间，都感觉到无形的压力。这样强迫他们不断地更新设备、更新工业、更新观念，不断提高产品档次，提高产品质量。特别是国内的喷涂生产线，他们从国外引入先进的机器人喷涂生产线替代即将淘汰残旧的设备。这种机器人喷涂生产线对环境要求很高，温湿度不稳均会影响产品的外观及喷涂率，甚至导致涂料成本增加、喷涂不匀等质量问题。面对这烦恼的问题，恰好遇到了组合式空调，它完全可以满足工艺要求。按国家相关标准要求，室内温度要求±1℃，相对湿度要求±5%。如何符合特殊的生产线温湿度的使用要求，成为了空调系统及其控制系统设计的难题。组合式空调的自控系统较好地解决了这难题，它典型结构如图1所示。 图1 组合式空调结构示意图 根据喷涂生产线对空气的质量精度要求不同、南北方气候差异，选配较合理功能段的组合式空调对空气进行混合、加热、冷却、加湿、除湿、过滤等处理也相当重要，满足车间温湿
度时积极提倡节能回收。除湿是恒温恒湿系统空气处理过程中必不可少的环节，在空调系统中常采用冷冻除湿技术。因为制冷系统既要控制温度又要控制湿度，而被控制室内的温湿度也是密切关联，所以较难符合被控制生产线所要求达到理想的温湿度精度。空气成分的温湿度是密切关联，如：温度精度≤±1℃与湿度精度≤±1%相比，湿度较难控制。因此±1%湿度所对应的温度精度≤±1℃。假设在12℃结露点上空气的含水率保持恒定，但空气温度在1.0℃之间变化，那么相对湿度就在47%和53%之间波动，0.2℃的空气温度变化将引起大于0.5%的相对湿度的变化。这一点可查空气H-D图（焓湿图）可以得到证明。组合式空调系统中表冷器有降温和除湿双重功能，致它接受两个控制量的控制，至于它在某一时刻接收那个信号控制，需要看哪个参数先满足要求而定。对于室内有散湿负荷，特别是湿负荷变化大的对象（生产线），无疑是十分合适的，因为它不是控制固定露点温度来确保室内相对湿度。虽然有人称它为无露点控制方式，但是这并不意味着经表冷器处理后的空气不必再处理到相应的露点温度。要除湿从原理上说，必须把空气处理到相应的露点.这样的控制方式把它称为不定露点温度控制。这样经此处理的冷气进入房间后，除非室内有大量显热负荷，在大多数情况下，都会导致室内过冷，相对湿度显得过高。实际运行过程中控制器选择的控制信号多半是来自湿度控制器的信号，于是避免冷热抵消，该系统将在消耗最低能量下运行。组合式空调是针对室外空气的经过过滤处理后用风机以一定的风量送往室内，来调节室内的空气。F6、F9袋式及G4板式的过滤器作用是除去空气中的细菌来提高空气洁净度；调节冰水比例阀控制表冷器冰水流量对空气进行制冷和除湿；调节加湿比例阀控制干蒸汽加湿器过热蒸汽流量对空气进行加湿处理；调节加热比例阀控制加热盘管过热蒸汽流量进行加热处理。自控系统采用西门子CPU226CN为控制核心的PLC，由温湿变送器采集0-10V的温湿度信号送到A/D模EM235，通过PLC的PID运算，输出D/A模块EM232由信号0-10V调节控制比例阀的运行控制温湿度；风量变送器采集0-10V的风量信号经过变换和计算，输出控制变频器的运行控制风量。所有控制状态和有关数据可以在触摸（HMI）监控显示。控制系统构成如图2所示，I/O接线示意图如图3所示，触摸屏（HMI）监控图如图4所示。
建筑知识-机房恒温恒湿机选择的工作原理
机房恒温恒湿机选择的工作原理 摘要：恒温恒湿机不仅调节空气温度，还具有调湿除尘功能。恒温恒湿精密空调与普通空调相比，需要一年四季都能够不间断运行，所以可靠性很高。恒温恒湿机送风系统有多种选择。常见的有送下，送上，送上，送上. 恒温恒湿机除了调节气温外，还有调湿除尘的功能。恒温恒湿精密空调与普通空调相比，需要一年四季都能够不间断运行，所以可靠性很高。恒温恒湿机送风系统有多种选择。常见的有下送、上送下送、上送侧回等。标准恒温恒湿机采用中效过滤器净化室内空气。根据客户需求，可以选择亚高效空气过滤器。(比如用于手术室等高清洁环境。) 恒温恒湿机组的选择和设计方法特点：1 .制冷量一般在10hp到200hp 之间；2.配备电加热和电极加湿，加热量一般较大，空调加湿量较小，需要重新计算。一般需要增加一个型号或者多配置一个；3.有额定风量要求；4.有额定冷却水要求；5.冷凝器的阻力一般为0.82-3.45 mh2o； 6.空调机组体积小； 7.温控范围：18 ~ 25，灵敏度：1；湿度控制范围：50 ~ 70，灵敏度：5； 8.机外静压一般在100-550之间； 9.设计条件：干球温度23，湿球温度17；冷却水入口温度为30，出口温度为35。一般适用于温湿度控制或设计面积小的情况。如果项目面积较大，系统划分较多，空调房间位置相对分散，管理和系统控制会带来不便，不利于能源的统一分配，能源浪费严重。这种情况下，一般面积大于2000m2，建议采用带冷水机组的组合式空气处理机组的设计形式。
恒温恒湿机组的使用分为两部分：恒温恒湿车间，但没有净化要求；既有恒温恒湿要求，又有净化水平控制；房间的条件：1。)室内显热大；2.)室内显热小；以上两点分析：a .考虑负荷，系统的送风量由房间显热和送风的温差决定，而不是根据系统的总制冷量(房间的显热和潜热)来计算。恒温恒湿机组的制冷量一般占显热和潜热的50%，相当于整个送风的20%左右。当室内显热大，新风量小时，计算出的送风量大，不能根据总制冷量选择恒温恒湿机组标定的制冷量来确定。 b .考虑外部余压：恒温恒湿，但无净化要求，系统对空调机组外部余压要求较低，主要克服回气管、阀门、扩散器、一次过滤器等。常规机组能满足要求；恒温恒湿要求和净化级别控制的系统对空调机组的外部余压要求较高。系统总阻力一般在1100Pa ~ 1400 Pa之间，主要克服回气管、阀门、扩散器、初滤器(初阻50Pa，终阻100 Pa)、中滤器(初阻150Pa，终阻300Pa)、高效滤器(。如果系统需要设置二次回风，可以不选择洁净恒温恒湿机组；在一次回风的情况下，恒温恒湿机组压力箱的设计形式，由于在选择压风机的型号时很难匹配恒温恒湿机组中的风机，不同型号、不同功率的风机总风量不是简单的串并联相加，计算比较复杂；建议在总体设计过程中尽量设计单个风机系统。系统工作原理恒湿机系统通过三个相互关联的系统运行：制冷剂循环系统、空气循环系统和电气自动控制系统；1.制冷剂循环系统的蒸发器中的液态制冷剂吸收空气的热量(空气被冷却和除湿)并开始蒸发。最后，制冷剂和空气之间形成一定的温差，液态制冷剂完全
恒温恒湿试验箱操作规程
恒温恒湿试验箱操作规程 1目的 规范恒温恒湿试验箱的使用。 2适用范围 适用于电路技术应用中心的具体操作者。 3相关文件 恒温恒湿试验箱《操作手册》。 4职责 操作者在使用过程中应严格按本“操作规程”进行操作，以保证设备状况良好，并进行相关维护。 5程序内容 5.1打开恒温恒湿试验箱（以下简称试验箱）的箱门，将试验样品置于试验箱内 的样品架上，要确保试样离箱壁有一定距离以及试样周围的空气流通。 5.2检查试验箱右下角积水筒水位是否超过3/5，若少于3/5则拉出水位表上方 加湿水盒进行加水。试验过程中要不时检查积水箱内水位情况，以保证试验时有充足的水供应。 5.3合上空开开关（请勿湿手），再把试验箱右侧面的总电源合上，此时会听到 “嘀”的一声，过一会进入操作画面点左上角“返回”到功能选择画面。5.4 功能选择画面中总共有四个项目：模式选择（程序控制、定值控制）、 高级操作（历史转储、文件备份、手动调试、故障记录）、系统设置（系统时间修改、系统预约开机、系统断电恢复）、产品信息（产品型号、产品名称）。
5.5 设置超温保护（“+”表示增加、“-”表示减少）：在试验箱右小角设置超 温保护温度，超温保护器温度设定=温度设定点+20℃～30℃。 5.6 试验方法： 本试验箱提供两种试验方法：定值运行和程序运行。 5.6.1定值运行的操作： a）在模式选择画面下选择“定值设定”，进入“定值设定”画面后选择“设置”进入设置画面，在“温度设定值”和“湿度设定值”方框中输入试 验所需的实际温度值和湿度值。 b）根据试验有没有温度的实际情况把“温度斜率”打到相应的“开”或“关” 状态，若是“开”状态，设置好温度斜率后点“确定”。 c）根据试验有没有湿度的实际情况把“湿度斜率”打到相应的“开”或“关” 状态，若是“开”状态，设置好湿度斜率后点“确定”（做的是低温试 验（零下）“湿度控制”必须打倒“关”）。 d）点左上角“返回”按钮，回到定值设定画面上选择“运行”，弹出（确认是否开始定值运行）对话框，选择“确认”即开始定值运行。 5.6.2 程序运行的操作： a）在模式选择画面下选择“程序运行”，进入“程序运行”画面→点“编辑”→进入工艺选择画面→点“编辑”→进入工艺编辑画面→点“增 加”→输入新增的程序名。 b）在时间、温度值、湿度值、温度等待、湿度等待、循环次数方框内输入试验所需的实际值。 c）点左上角“返回”→回到工艺选择画面→选择要运行的程序名→点“确定”→弹出（是否更换）对话框→点“确定”自动返回程序运行画面 →点“运行”→弹出（确认是否开始程序运行）对话框→点“确认”
ESPEC恒温恒湿机操作指导书
1.制定目的： 规范仪器操作人员的操作方法，保证仪器能在良好状态下运行，保证试验结果的准确性。2.适用范围： 适用于ESPEC恒温恒湿机操作。 3.名词定义： 无 4.职责权限： 4.1检测员：依恒温恒湿机操作指导书操作仪器，完成相应的检测。 5.作业程序： 5.1.环境条件： 5.1.1温度：（20±5）℃； 5.1.2湿度：40%~70% RH； 5.1.3仪器使用/保存注意防潮、防震、防尘、防日晒等。 5.2.仪器图片： 5.3功能说明： 可进行低温试验、高温试验、高温高湿试验、温度循环试验等温湿度控制的试验。 5.4操作步骤： 5.4.1打开装置总开关，待仪表电源开关的灯亮（橙色）后，按下仪表电源开关（灯成绿色）；
5.4.2根据试验条件选择相应的控制方式（定值运转和程序运转）进行试验； 5.4.3定值运转：是一种将温度和湿度设定在一定的值，维持试验箱内温度和湿度的方法； 5.4.3.1“定值设定”点击列表显示定值设定画面 5.4.3.2设定定值运转输入温度的设定值。设定温度时，点击“温度设定”的输入值，在 弹出的画面中显示能输入的温度范围，输入数值之后点击“确定”； 5.4.3.3输入湿度设定值（需要进行湿度控制时）。设定湿度时，点击“湿度设定”的输 入值，在弹出的画面中显示能输入的湿度范围，输入数值之后点击“确定”； 5.4.3.4湿度控制在关闭的时候，湿度设定值显示的是OFF。湿度控制调到ON时，显示已 输入的设定值。 5.4.3.5温湿度设置完成以后，开始运行设备，点击相应的定值运转“定值NO.”； 5.4.3.6显示确认画面，点击“是”即开始运转； 5.4.3.7结束定值运转时，点击停止运转的“执行停止”，在确认画面点击“是”即可停 止运转。
恒温恒湿试验箱工作原理
恒温恒湿试验箱也被称为恒温恒湿实验箱、恒温恒湿试验机、恒温机或是恒温恒湿箱，主要用于检测材料在各种环境下性能的设备以及试验材料耐寒、耐热、耐湿、耐干等性能，可以用于检测质量之用。那么恒温恒湿试验箱工作原理是什么样的呢？ 恒温恒湿箱由制冷系统，加热系统，控制系统，湿度系统，送风循环系统，和传感器系统等组成，其主要通过这些系统来进行工作。 1、制冷系统： 制冷系统是综合试验箱的关键部分之一。恒温恒湿箱的制冷系统由两部分组成，分别称为高温部分和低温部分，每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化；低温部分制冷剂的蒸发则从被冷却的对象（试验箱内的空气）吸热以获取冷量。 2、加热系统： 试验箱的加热系统相对制冷系统而言，比较简单。它主要由大功率电阻丝组成，由于试验箱要求的升温速率较大，因此试验箱的加热系统功率都比较大，而且在试验箱的底板也设有加热器。
3、控制系统： 控制系统是综合试验箱的核心，它决定了试验箱的升温速率，精度等重要指标。 4、湿度系统： 温度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法，即将低压燕汽直接注入试验空间加湿。这种加湿方法加湿能力，速度快，加湿控制灵敏，尤其在降温时容易实现强制加湿。 5、传感器系统： 传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种：干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高，现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。 6、送风循环系统： 空气循环系统一般有离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。
恒温恒湿培养箱标准操作规程
1目的：建立恒温恒湿试验箱的标准操作规程，保证设备正常运行。 2范围：恒温恒湿试验箱。 3责任人：QC生测操作人员、QC检验主管、QC部长。 4内容： 4.1使用前准备 4.1.1将恒温恒湿试验箱的湿球纱带用纯化水湿润。 4.1.2调整恒温恒湿试验箱的高度使搁板水平。 4.1.3将恒温恒湿试验箱内的左右搁条根据需要挂至适当位置，放置好搁板。 4.1.4将电源插头插入220V交流电源插座上。 4.1.5打开电源开关和照明开关。 4.2开始使用 4.2.1温度设定 4.2.1.1将温度仪表上的“设定”、“测量”转换开关拨至“设定”档。 4.2.1.2调整设定旋钮，使仪表显示出要求的温度。 4.2.1.3将转换开关拨回到“测量”位置。 4.2.2湿度设定 4.2.2.1通过干湿球算表计算出所需一干球温度下的相对湿度。 4.2.2.2将湿度仪表上“设定”、“测量”转换开关拨至“设定”档。 4.2.2.3调整设定按钮，使仪表显示出所需的湿度。 4.2.2.4将转换开关拨回到“测量”位置。 4.2.3将制冷开关，换气开关打到自动档。 4.3使用结束 4.3.1长时间不用时，关闭电源开头，拔下电源插头。 4.3.2认真填写设备使用记录。 4.4安全规程 4.4.1试验物放置在箱内不宜过挤，保持箱内受热均匀。 4.4.2内室底板因靠近电热器，故不宜放置试验物。 4.5清洁按《恒温恒湿试验箱清洁规程》执行。 4.6设备状态标志，按《设备、仪器、管路、阀门、计量器具状态标志管理规
程》执行。
