第八册-工业管道安装工程说明及计算规则分析知识讲解
（封面）
福建省通用安装工程预算定额
FJYD-308-2016
第八册工业管道工程
（内插空白页）
（内扉页）
注：按封面
（CIP数据页）
注：出版
（批准、实施页）注：安装各册通用
（厅发文页）
注：安装各册通用
（总说明）注：安装各册通用

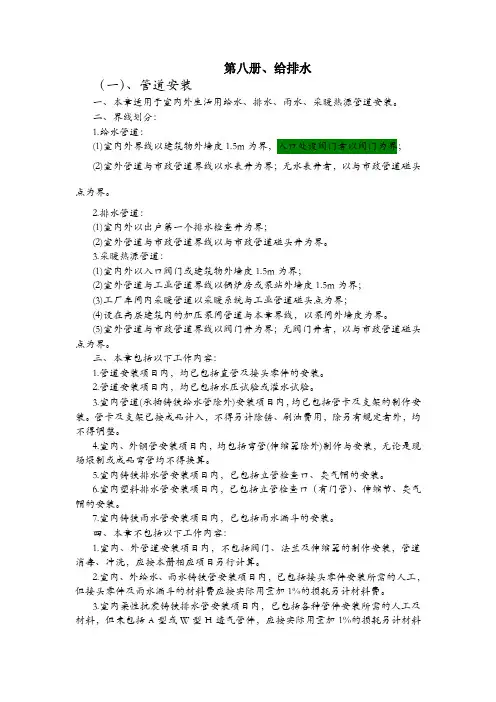

册说明
一、第八册<工业管道工程)(以下简称本定额)适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用(包括生产与生活共用)给水、排水、蒸汽、燃气等输送管道的安装工程；其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和燃气以人口第一个计量表(阀门)为界；锅炉房、水泵房以墙皮为界。
二、本册定额编制的主要技术依据有：
1.《通用安装工程工程量计算规范》GB50856-2013；
2．《工业金属管道工程施工规范》GB50235—2010；
3、《工业金属管道工程施工质量验收规范》GB50184—2011；
4．《现场设备、工业管道焊接工程施工规范》GB50236-2011；
5.《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011；
6．《金属熔化焊焊接接头射线照相》GB/T3323-2005；
7．《承压设备无损检测》JB/T4730；
8.《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.1-2008；
9．《埋弧焊焊缝坡口的基本形式和尺寸》GB986—1988；
10.《全国统一安装工程预算定额》第六册《工业管道工程》GYD-206-2000；
11．《全国统一安装工程基础定额)GJD-201～209—2000；
12．《施工机械台班费用编制规则》(2014年)；
13.《通用安装工程消耗量定额》TY 02-31-2015；
14.《福建省安装工程消耗量定额》FJYD-307-2012；
15.相关标准图集及技术手册；
三、本册定额管道压力等级的划分：

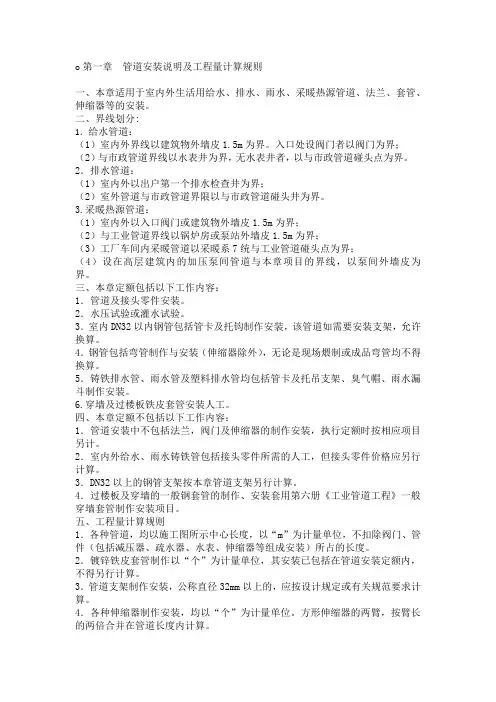

低压：0 四、本定额内不包括下列内容： 1．单体和局部试运转所需的水、电、蒸汽、气体、油(油脂)、燃气等；2．配合联动试车费； 3．管道安装完后的充气保护和防冻保护； 4．设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。 五、关于下列各项费用的规定： 1．厂区外1 km至10km以内的管道安装项目，其人工和机械乘以系数1．1，柴油发电机台班另计； 2．整体封闭式（非盖板封闭）地沟的管道施工，其人工和机械乘以系数1．2； 3．超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1．15，焊材可以替换，消耗量不变； 4．高合金钢管执行合金钢管项目，其人工和机械乘以系数1．15，焊材可以替换，消耗量不变； 5.本定额各种材质管道施工使用特殊焊材时，焊材可以替换，消耗量不变； 6.低压螺旋卷管（管件）电弧焊项目执行中压相应项目，定额乘以系数0.8； 7.操作高度增加费：以设计标高正负零平面为基准，安装高度超过20m 时，超过部分工程量按定额人工、机械乘以下表系数。 系数表 六、有关说明： 1.生产、生活共用的给水、排水、蒸汽、燃气等输送管道，执行本册定额，生活用的各种管道执行第十册《给排水、采暖、燃气工程》相应项目； 2.随设备供应预制成型的设备本体管道，其安装费包括在设备安装定额内；按材料或半成品供应的执行本册定额； 3.预应力混凝土管道、管件安装执行《市政工程消耗量定额》相应项目； 4. 单件重100kg以上的管道支、吊架制作与安装、管道预制钢平台的搭拆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目； 5.地下管道的管沟、土石方及砌筑工程执行相关定额； 6.刷油、绝热、防腐蚀、衬里，执行第十二册《刷油、防腐蚀、绝热工程》相应项目； 7．管道安装按设计压力执行相应定额，管件、阀门、法兰按公称压力执行相应定额； 8、方形补偿器弯头执行本册定额第二章相应项目，直管执行本册定额第一章相应项目； 9.本册定额已包含场内水平运输和垂直运输工程内容。 第一章管道安装（30801） 说明 一、本章内容包括低压管道、中压管道、高压管道的安装 二、本章不包括以下工作内容: 1．管件连接； 2. 阀门安装； 3. 法兰安装； 4．管道压力试验、吹扫与清洗； 5．焊口无损探伤、预热及后热、热处理、硬度测定、光谱分析；6．管道支吊架制作、安装； 7．管口焊接管内、外充氩保护； 8．管件制作、煨弯。 三、有关说明： 1.管廊及地下管网主材用量，按施工图净用量加规定的损耗量计算； 2.法兰连接金属软管安装,包括两个垫片和两副法兰用螺栓的安装,螺栓材料量按施工图设计用量加规定的损耗量计算。 工程量计算规则 一、管道安装按压力等级、材质、连接形式，以“10m”为计量单位； 二、各种管道安装工程量，均按设计管道中心长度，以“延长米”计算，不扣除阀门及各种管件所占长度；主材应按定额用量计算； 三、加热套管安装按内、外管分别计算工程量，执行相应定额项目； 四、有缝钢管螺纹连接项目已包括封头、补芯安装内容，不得另行计算； 五、伴热管项目已包括煨弯工序内容，不得另行计算； 六、金属软管安装按不同连接形式，以“根”为计量单位； 七、衬里钢管预制安装，管件按成品，弯头两端按接短管焊法兰考虑，定额中包括了直管、管件、法兰安装全部与拆除工作内容(二次安装、一次拆除)，但不包括衬里及场外运输。 第二章管件连接（30802） 说明 一、本章与第一章直管安装配套使用。 二、关于下列各项费用的规定： 1．在管道上安装的仪表一次部件，执行本章管件连接相应项目定额乘以系数0.7； 2．仪表的温度计扩大管制作安装，执行本章管件连接相应项目定额乘以系数1.5，工程量按大口径计算； 3.焊接盲板(封头)执行本章管件连接相应项目定额乘以系数0.6。 三、管件制作，执行本册第7章相应定额。 工程量计算规则 一、各种管件连接均按压力等级、材质、连接形式，不分种类，以“10个”为计算单位； 二、定额中已综合考虑了弯头、三通、异径管、管帽、管接头等管口含量的差异，使用定额时按设计图纸用量，不分种类，执行同一定额；三、各种管道（在现场加工）在主管上挖眼接管三通、摔制异径管，应按不同压力、材质、规格均以主管径执行管件连接相应定额，不另计制作费和主材费； 四、挖眼接管三通支线管径小于主管径1/2时，不计算管件工程量；在主管上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量；五、管件用法兰连接时，执行法兰安装相应项目，管件本身安装不再计算安装费； 六、全加热套管的外套管件安装，定额按两半管件考虑的，包括两道纵缝和两个环缝；两半封闭短管执行两半管件项目； 七、半加热外套管摔口后焊在内套管上，每个焊口按一个管件计算；外套碳钢管如焊在不锈钢管内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算，衬垫短管按设计长度计算，如设计无规定时，可按50mm长度计算其价值。 第三章阀门安装（30803） 说明 一、本章内容包括低压阀门、中压阀门、高压阀门等安装及安全阀调试； 二、本章各种阀门安装(调节阀以及低压阀门中螺纹阀门、承插焊阀门、法兰阀门安装除外)均包括壳体压力试验和密封试验工作内容； 三、本章各种阀门安装不包括阀体磁粉检测、密封做气密性试验、阀杆密封填料更换工作内容； 四、关于下列各项费用的规定： 1. 调节阀以及低压阀门中螺纹阀门、承插焊阀门、法兰阀门安装实际有发生壳体压力试验和密封试验工作内容时,定额乘以1.67； 2.阀门（除1中所列阀门） 安装不做壳体压力试验和密封试验室，定额乘以0.6 3.仪表流量计安装，执行阀门安装相应项目定额乘以系数0.6； 4.限流孔板、八字盲板执行阀门安装相应项目定额乘以系数0.4。 五、有关说明： 1.法兰阀门安装包括一个垫片和一副法兰用螺栓的安装； 2.焊接阀门是按碳钢焊接编制的，设计为其他材质，焊材可替换，消耗量不变； 3.阀门壳体压力试验和密封试验是按水考虑的，如设计要求其他介质，可按实计算； 4.法兰阀门安装使用垫片是按石棉橡胶板考虑的，实际施工与定额不同时，可替换； 5.齿轮、液压传动、电动阀门安装已包括齿轮、液压传动、电动机安装，检查接线执行其他册相应定额； 6、高压对焊阀门是按碳钢焊接考虑的，如设计要求其他材质，其电焊条价格可换算，其他不变；本项目不包括解体研磨工序，发生时应另行计算； 7、调节阀门安装定额仅包括安装工序内容，配合安装工作内容由仪表专业考虑 8、定额内垫片材质与实际不符时，可按实调整； 9、透镜垫和螺栓本身价格另计，其中螺栓按施工图设计用量加规定的消耗量。 工程量计算规则 一、各种阀门按不同压力、连接形式，不分种类以“个”为计量单位； 二、各种法兰阀门安装与配套法兰的安装，分别计算工程量；螺栓与透镜垫的安装费已包括在定额内，其本身价值另行计算；螺栓的规格数量，如设计未作规定时，可根据法兰阀门的压力和法兰密封形式，按本定额附录的“法兰螺栓重量表”计算； 三、减压阀安装按高压侧直径执行相应项目。 第四章法兰安装（30804） 说明 一、本章内容包括低压法兰、中压法兰、高压法兰等各种法兰安装； 二、本章不包括法兰冷紧、热紧； 三、管业下列各项费用的规定： 1.全加热套管法兰安装，按内套管法兰直径执行相应定额乘以系数 2.0; 2.单片法兰安装执行法兰安装相应项目，定额乘以系数0.61，螺栓数量不变; 3.中压螺纹法兰、平焊法兰安装，按低压相应项目，定额乘以系数1.2; 4.节流装置，执行法兰安装相应项目，定额乘以系数0.7; 5.低压碳钢平焊法兰（氩电联焊），按低压碳钢平焊法兰（电弧焊）项目乘以系数1.15（不含主材）。 四、有关说明： 1.焊环活动法兰安装，执行翻边活动法兰安装相应项目，翻边短管更换为焊环, 并另行计算其价值；； 2.法兰安装包括一个垫片和一副法兰用的螺栓；螺栓用量按施工图设计用量加损耗量计算； 3.法兰安装使用垫片是按石棉橡胶板考虑的，实际施工与定额不同时，可替换； 4.透镜垫、螺栓材料价格另行计算，其中螺栓按实际用量加损耗计算； 5.高压碳钢螺纹法兰安装，包括了螺栓涂二硫化钼工作内容； 6.高压对焊法兰包括了密封面涂机油工作内容，不包括螺栓涂二硫化钼、石墨机油或石墨粉；硬度检查应按设计要求另行计算； 7.用法兰连接的管道安装，管道与法兰分别计算工程量，执行相应定额； 8.配法兰的盲板只计算主材费，安装费已包括在单片法兰安装中。 ×××××××公司 工艺管道安装工程 管 道 施 工 组 织 设 计 单位工程名称：库区系统安装工程 工程名称：库区工艺管道安装工程 编制单位：××××××××公司 编制日期： 编制人： 审核人： 目录 一、工程概况 1．工程名称 2．工程地点 3．工程简介 二、施工中执行的技术标准、规程、规范 三、施工机具和人员配备 1．施工机具 2．人员配备 四、施工平面图及场地简介 五、施工工序 六、施工进度计划表 七、施工方案 1．施工工准备阶段 2．管道制作加工 3．管道焊接 4．设备安装 5．管道安装 6．管道防雷接地 7．管道检验、检查和试验 8．管道的吹扫与清洗 9．管道防腐与刷油 10．管道绝热 11．工程交接验收 八、质量技术管理措施 九、安全技术管理措施 一、工程概况 1．工程名称：×××××公司库区油罐管道及至码头管道安装工程 2．工程地点：×××××× 3．工程简介： 本工程为新建植物油库的管道安装工程，共分为两部分，一部分为库区各油罐之间进出油、伴热、加气管道安装；另一部分为码头至油罐区之间进出油、伴热、加气管道安装。其中进油管为DN200、DN150；出油管为DN150；蒸汽管、罐底排污管、压缩空气管为DN65；蒸汽伴热管为DN25，均采用热轧无缝钢管制作安装。 管道阀门及其他附件采用法兰螺栓连接；DN200 、DN150管道采用氩电联焊，其他管道全部采用电弧焊。管道除锈为动力工具除锈；防腐为铁红防锈漆两遍、面漆一遍；管道有保温要求则不刷面漆，其他按照工艺要求施工。 二、施工中执行的技术标准、规程、规范 1．设计图纸及设计说明文件 2．《工业金属管道工程施工及验收规范》（GB50235-97） 3．《现场设备、工业管道焊接工程施工及验收规范》（） 4．《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91） 5．《工业设备、管道绝热工程施工及验收规范》（GBJ126-89） 6．《工业金属管道工程质量检验评定标准》（GB50184-93） 7．工程合同有关文件和甲方要求。 三、施工机具和人员配备 我对工业工程的认识与理解 这个学期我们上了有关工业工程的学科前沿讲座，这相当于是我们与工业工程这门专业的第一次正式接触。在老师的讲解与带领下，我们对工业工程有了一个基本的认识，比如知道了工业工程的起源与发展历程、工业工程的定义、目标以及职能、工业工程的学科属性与特点、工业工程的应用等内容。同时也使我们对工业工程产生了浓厚的兴趣并使我们增强了对工业工程这门学科的信心和投身于工业工程事业的决心。正如Wayne C. Turner 在《工业工程与系统工程概论》中所说的那样，“工业工程正成为少数几个有巨大魅力的、用于解决未来高科技社会中复杂问题的行业之一。社会对于工业工程师的需求是强烈的，并且在逐年增长。实际上工业工程专业人才严重供不应求，这种供求不平衡明显高于其他工程和学科领域，并且在未来很长时间内会长期存在。”下面我就从以上几个方面简要谈谈我对工业工程的认识与理解。 工业工程的起源与发展历程 工业工程的起源 工业工程是工业化的产物。各种工程学科早期阶段都是从解决某些具体问题开始的，实际工作者从自己或前人成功的经验中得出解决某个问题的办法，并经过不断实践后加以归纳总结，才逐步形成某种理论。工业工程的发展也是从经验开始并逐步走向成熟的，并最终形成了一套比较完整的理论体系。现在人们普遍认为弗雷德里克 .温斯格.泰勒是工业工程之父。1873年，美国出现了金融危机，企业竞相引进新技术、开展合理化，提高劳动生产率以求达到降低成本的目的。泰勒就是在这种情况下开始了他的企业管理的科学研究的。他认为当时的管理没有采用科学方法，工人缺乏训练，没有正确的操作方法和程序，大大影响了效率。他致力于工作研究并系统地研究工厂作业和衡量方法且创立了“时间研究“。他通过改进操作方法，科学地制定劳动定额，采用标准化而极大地提高了效率、降低了成本。他于1911年发表的《科学管理原理》被公认为是工业工程的开端。与泰勒同一时期的吉尔布雷斯是另一位工业工程奠基人，他的主要贡献是创立了“动作研究”，即对人在从事生产作业过程中的动作进行分解，确定基本的动作要素，进行科学分 市政管道说明 ○× 一.第八册《市政管道工程》（以下简称本定额）包括土方工程，降水工程，砖石砌体与装修，钢筋与混凝土工程，给水管道铺设及附件安装，给水管道附属工程，排水管铺设，排水管道附属工程，燃气、热力管道铺设及管件安装燃气、热力管道附件制作及安装，管道防水、防腐、绝缘、保温、刷油顶管工程和其它项目等共十三章。 二.无缝钢管管外径≤159mm，铸铁管公称直径≤250mm，其它钢管公称直径≤150mm及混凝土管管径≤400mm的室外管道，按设计要求分别执行第一册《建筑工程》或第五册《给排水、采暖、燃气工程》定额。 三.本定额混凝土子目均不含模板工作内容，另执行第十三章相应定额子目。 四.本定额的模板工程是按钢模与木模综合编制的。 五.本定额中的混凝土、砂浆强度等级是按常用标准列出的，若设计要求与定额不同时允许换算。 补充定额有关规定 一、电力隧(沟)道如采用明挖法施工,按如下规定执行: 1、隧(沟)道净宽度在1600mm以内,执行2001年<北京市建设工程预算定额>第一册(建筑工程)及相关规定; 2、隧(沟)道净宽度在1600mm以外,执行2001年<北京市建设工程预算定额>第八册(市政管道工程)及相关规定. 二、现场经费、企业管理费按市政排水工程的标准,执行. 三、采用暗挖法施工的热力隧道工程,应执行本补充定额. 第一章土方工程 说明及工程量计算规则 一.说明 (一)本章包括：人工土方、机械土方、机械运土方等3节共27个子目。 (二)土方工程分机械土方与人工土方两种施工方法。使用中应首先选用机械挖土在机械挖土不能满足施工要求时选用人工挖土。 (三)挖土方定额是按综合土质编制，执行时不得调整。 (四)挖土管道土方表包括了放坡系数、分层开挖所增加的土方量。每米管道土方管道土方数量表详见附录一 (五)土方工程定额中均包括了自然方、压实方、虚方之间的换算因素，挖运、回填土方工程量均按自然方计算。 (六)基底处理执行回填及压实相应定额子目。 (七)借土执行机械运土相应定额子目。 (八)现场不具备放坡条件而采用支撑方式进行土方开挖时，不得执行每米管道土方量表。应按实际开槽断面面积乘以设计桩号长度计算土方量，执行挖土方相应定额子目。支撑费用执行第十三章其它项目相应定额子目。 (九)本章不含现场障碍物清理、占地费、弃土费、破旧路费用发生时另行计算。 (十)土方放坡系数规定：开挖深度≤3m时按1:0.33计算，开挖深度〉3m时按1:0.5计算。 (十一)土方开挖长度在12m以内时执行基坑挖土相应定额子目。 二.工程量计算规则 市政管道工程计算规则 第八册总说明 一.第八册《市政管道工程》（以下简称本定额）包括土方工程，降水工程，砖石砌体与装修，钢筋与混凝土工程，给水管道铺设及附件安装，给水管道附属工程，排水管铺设，排水管道附属工程，燃气、热力管道铺设及管件安装燃气、热力管道附件制作及安装，管道防水、防腐、绝缘、保温、刷油顶管工程和其它项目等共十三章。 二.无缝钢管管外径≤159mm，铸铁管公称直径≤250mm，其它钢管公称直径≤150mm及混凝土管管径≤400mm的室外管道，按设计要求分别执行第一册《建筑工程》或第五册《给排水、采暖、燃气工程》定额。 三.本定额混凝土子目均不含模板工作内容，另执行第十三章相应定额子目。 四.本定额的模板工程是按钢模与木模综合编制的。 五.本定额中的混凝土、砂浆强度等级是按常用标准列出的，若设计要求与定额不同时允许换算。 补充定额有关规定 一、电力隧(沟)道如采用明挖法施工,按如下规定执行: 1、隧(沟)道净宽度在1600mm以内,执行2001年<北京市建设工程预算定额>第一册(建筑工程)及相关规定; 2、隧(沟)道净宽度在1600mm以外,执行2001年<北京市建设工程预算定额>第八册(市政管道工程)及相关规定. 二、现场经费、企业管理费按市政排水工程的标准执行. 三、采用暗挖法施工的热力隧道工程,应执行本补充定额. 第一章土方工程 说明及工程量计算规则 一.说明 (一)本章包括：人工土方、机械土方、机械运土方等3节共27个子目。 (二)土方工程分机械土方与人工土方两种施工方法。使用中应首先选用机械挖土在机械挖土不能满足施工要求时选用人工挖土。 (三)挖土方定额是按综合土质编制，执行时不得调整。 1、前言 近年来，伴随着国家基建紧缩的政策，施工企业的任务严重不足，建筑安装市场的竞争日益激烈，以原有的“预算让利式”的报价方式已经远远不能满足报价的需要，公司领导提出了“成本加成式”的报价策略，即在测算成本的基础上加上一定比例的利润作为投标标价。这就对各专业的报价人员提出了更高的要求，成本测算成了摆在每个报价人员面前的首要问题。本人也于那时起，结合自己的专业，开始了对管道成本测算的尝试。 2、确定以DIN作为管道估价单位的原因 在中国的习惯是以“米”作为管道计量单位，工程技术人员通常用管道的米数来代表管道施工工程量的大小，然而这样的计量是很不准确的，由于管道的管径、壁厚及管件的含量不同，同样是一千米管道，施工时的工作量相差很大。在管道计价的时候，管道安装费的估算也是以米为单位称为“米单价”，由于米数不能准确反映管道的实际工程量，每米管道的安装费悬殊很大，给管道安装费用的估算带来了很大麻烦。近几年，随着中国建筑市场的对外开放，一批国外的总包公司来到中国（如韩国三星、英国克瓦那、日本的日挥千代田、三井等）他们凭借着在设计、设备采购和管理上的优势在中国占据了部分建安市场，这些总包商公司在管道报价中的计量单位为“达因”。“达因”是国外用以代表管道焊接量的一个通行单位，用“达因”数统计整个项目管道安装所要完成的焊接量，并以此代表整个项目管道安装的工作量。由于“达因”在计算过程中综合了管件和管径对安装费用的影响因素，所以用“达因”作为工程量计量单位进行成本测算，大管道成本测算开辟了一个新思路，给今后的报价和估价工作带来了方便，并且能更大程度上满足对国外总包商报价的需要，提高报价的竞争力。 3、达因的定义和计算规则 “达因”的严格定义为“直径为1英寸的管子周长为1达因”。 “达因”的写法有几种：日本的总包商通常记做“Din—inch”，韩国总包商一般记为“DB”，还有一些总包公司把“达因”记为“Weld--inch”，“Weld--inch”也有简写为“DIN”的。这在总包商提供的报价资料中时常能见到，而且管中各家的“达因”计算规则也基本上相同。现抄录韩国三星公司的“达因”计算规则如下表，本文的测算也建立在这种计算规则之下。（见下表） 管道“达因”数计算规则 4、编制“达因”单价所考虑的内容及编制思路 （封面） 福建省通用安装工程预算定额 FJYD-308-2016 第八册工业管道工程 （内插空白页） （内扉页） 注：按封面 （CIP数据页） 注：出版 （批准、实施页）注：安装各册通用 （厅发文页） 注：安装各册通用 （总说明）注：安装各册通用 册说明 一、第八册<工业管道工程)(以下简称本定额)适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用(包括生产与生活共用)给水、排水、蒸汽、燃气等输送管道的安装工程；其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和燃气以人口第一个计量表(阀门)为界；锅炉房、水泵房以墙皮为界。 二、本册定额编制的主要技术依据有： 1.《通用安装工程工程量计算规范》GB50856-2013； 2．《工业金属管道工程施工规范》GB50235—2010； 3、《工业金属管道工程施工质量验收规范》GB50184—2011； 4．《现场设备、工业管道焊接工程施工规范》GB50236-2011； 5.《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011； 6．《金属熔化焊焊接接头射线照相》GB/T3323-2005； 7．《承压设备无损检测》JB/T4730； 8.《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.1-2008； 9．《埋弧焊焊缝坡口的基本形式和尺寸》GB986—1988； 10.《全国统一安装工程预算定额》第六册《工业管道工程》GYD-206-2000； 11．《全国统一安装工程基础定额)GJD-201～209—2000； 12．《施工机械台班费用编制规则》(2014年)； 13.《通用安装工程消耗量定额》TY 02-31-2015； 14.《福建省安装工程消耗量定额》FJYD-307-2012； 15.相关标准图集及技术手册； 三、本册定额管道压力等级的划分： 低压：0 市政工程工程量计算规 则 文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688] 市政工程工程量计算规则 土石方工程量计算规则 一、本定额的土石方挖、运按天然密实体积（自然方）计算，夯填方按夯实后体积计算，松填方按松填后的体积计算。如需体积折算，应按下表系数计算。 土石方体积折算系数表 天然密实度体积虚方体积夯实后体积松填体积 ？ 二、平整场地工程量按实际平整面积，以“m2”计算。 三、土方工程量按施工方案图示尺寸计算，修建机械上下坡时便道土方量并入土方工程量内。石方工程量：人工、机械凿石按施工方案图示尺寸计算，石方爆破可按设计图示尺寸加允许超挖量计算，设计无规定时允许超挖量可参考：松、次坚石20cm，普、特坚石 15cm。 四、管道沟槽工程量计算规则： （一）管道沟槽长度：主管按管道的设计轴线长度计算，支管按支管沟槽的净长线计算。 （二）管道沟槽的深度：管道沟槽的深度按基础的形式和埋深分别计算。带基按原地面高程减设计管道基础底面高程计算，设计有垫层的，还应加上垫层的厚度；枕基按原地面高程减设计管底高程加管壁厚度计算。 （三）管道沟槽的底宽：沟槽的底宽按施工方案计算，如施工方案无规定，排水管道底宽按其管道基础宽度加两侧工作面宽度计算；给水燃气管道沟槽底宽按其管道外径加两侧工作面宽度计算；支挡土板的沟槽底宽除按以上规定计算外，每边另加。每侧工作面增加宽度按下表计算： 管径（mm）非金属管道（m）金属管道（m）构筑物（m） 100-500 无防潮层有防潮层 600-1000 ？ 1100-1500？ 1600-2600 （四）管道沟槽的放坡：管道沟槽的放坡应根据施工方案要求的坡度计算，如施工方案无规定且挖土深度超过或等于时，可按下表规定计算： 人工开挖机械开挖 在沟槽坑底在沟槽坑边 1: 1: 1: 五、沟槽放坡挖土边坡交接处产生的重复土方不扣除，但井位加宽、枕基基坑、集水坑挖土等不再计算。排水管道沟槽为直槽时的井位加宽按直槽挖方总量的％计算，给水、燃气管道的井位加宽、接头坑、支墩、支座等土方，按该部分土方总量的％计算。 《基础工业工程》课后习题 第一章生产与生产率管理 1、企业的生产运作有哪几种类型？各有什么特点？ （一）离散型制造企业：（1）车间任务型生产：①每项生产任务仅使用整个企业的一小部分能力和资源②生产设备一般按机群方式布置。（2）流水线型生产：①工作地专业化程度高，按产品或加工对象组织生产②生产按节拍进行，各个工序同期进行作业，重复相同的作业内容③各道工序的单件作用时间与相应工序的工作地（或设备）数比值相等④工艺过程是封闭的。 （二）流程型制造企业：流程型制造是指通过对于一些原材料的加工，使其形状或化学属性发生变化，最终形成新形状或新材料的生产方式。 （三）重入离散型制造企业：重入型制造是指产品或零件在制造过程中被某些机器（至少一台）重复加工两次以上。 （四）服务型企业：必须以为人们提供服务，以社会服务为中心组织生产，努力使顾客满意。 2、企业生产运作与管理存在的主要问题是什么？ 浪费严重，无效劳动普遍存在，现场环境较差。 3、生产率从本质上讲反映的是什么？ 资源的有效利用程度。 4、生产率测评的意义是什么？ ①定期或快速评价各种投入资源或生产要素的转换效率及系统效能，确定与调整组织发展的战略目标，制定适宜的资源开发与利用规划和经营管理方针，保证企业或其他组织的可持续发展。②合理确定综合生产率目标水平和相应的评价指标体系及调控系统，制定有效提高现有生产率水平、不断实现目标要求的策略，以确保用尽可能少的投入获得较好或满意的产出。③为企业或组织的诊断分析建立现实可行的“检查点”，提供必要的信息，指出系统绩效的“瓶颈”和发展的障碍，确定需优先改进的领域和方向。④有助于比较某一特定产业部门或地区、国家层次中不同微观组织的生产率水平及发展状况，通过规范而详细的比较研究，提出有针对性的并容易被人们所接受的提高与发展方案和相应的措施，以提高竞争力，求得新的发展。⑤有助于决定微观组织内各部门和工作人员的相对绩效，实现系统内各部分、各行为主体间利益分配的合理化和工作的协同有序，从而保证集体努力的有效性。 5、生产率测评的种类与方法有哪些？ （一）按生产系统投入资源或要素范围分类：劳动生产率，资本生产率，设备生产率，能源生产率，原材料生产率，成本生产率。（二）按生产系统的运作结果分类：狭义生产率，广义生产率。（三）按生产率测评层次和对象分类：国民经济生产率等。（四）按生产率测评的方式分类：静态生产率，动态生成率指数。 6、提高生产率的方法有哪些？ 外部：①全社会管理者和职工对提高生产率的态度；②提高生产率的经济和环境方面的要素。内部：①工厂布置、机器和设备②成本会计和降低成本的技术③生产的组织、计划和控制④人事策略 管道施工DIN 计量方法 什么是焊接达因数, DIN,Dia-i nch,?计算焊接工作量的单位?也就是焊接当量?国外叫达因?是指直径1英寸的一个焊口为1个焊接当量,1个达因，?10个1英寸的焊口就是10 个达因?2个5英寸的焊口也是10个达因?1 、Din: dia-inch 就是用接头公称直径来表示工作量的一种计量单位。包括承插、罗纹和对焊接头。 2、DB: dia-inch-butt 指用寸径表示的对焊接头。 3、焊接当量大致意思同第一条差不多。 以上焊接工作量描述具体包含哪些内容呢, 一般来说?在用DIN描述的工作量清单当中?相应的将管道的工作量大致分解为:焊接达因、热处理、无损检测、阀门安装、支架制作/ 安装、试压和吹洗等。 在用达因表示的工程量清单商务报价方面?总是分别按照材质、管表号、焊接类型、接头类型进行包价。 如：SS SCH20 FW(SW) BW(SW) 38.00解释一下：不锈钢壁厚SCH20安装口, 预制口, 对焊口,承插口, 另外: 对于各种特殊情况如开孔补强?管廊和工艺焊口?都规定了折算系数。 国外在这些方面作的已经很成熟了?我们需要关注的是各种情况下我们实际的消耗。实际影响焊工效率的主要因素： a. 管道材料质量：如果管道材料质量较好?那么接头的组对效率和组对质量都很理想?如错边什么的。焊工焊接效率会比较高?焊接 合格率也高?折算下来对平均焊接能力估算值影响是比较大的。 b. 辅助工种配比?实际施工组织中?不能保证焊工有足够多的辅助工种协助?以保证焊工能够 连续不断地进行焊接。如焊口的打磨、组对、点焊等?中间会有很多的中断焊接时间。 c. 焊接质量要求?质量要求高的管道?焊接工艺的执行当然也会更加严格?检查过程也比较正规。焊工作业中投机取巧的伪效率就降低了。 d. 焊接设备和焊接工艺?采用自动和半自动焊接设备的焊接工艺效率当然要比纯手工焊接效率要高的多。 装置区的可以根据经验公式算：装置区的焊接工程量，管线总长度x 0.127，修正系数,X管线寸口，,弯头数量x管线寸口x 2,,,三通数量x管线寸口x 3,,,法兰数量x 管线寸口,,,大小头数量x管线寸口x 2, 对于非装置区即管廊区?可以按公式计算 非装置区的焊接工程量，焊口数,管线总长度/单根管线长度，x管线寸口，，弯头数量x管线寸口x 2,,,三通数量x管线寸口x 3,,,法兰数量x管线寸口,,,大小头数量x管线寸口x2 ,如:管线是3”?焊口数有20个?焊接工程量就是60”。上式中的管线寸口即管线外径的英制?上面公式只是 1 种外径规格的管子计算方法?所有规格的管线均按上面公式计算?最后再加起来?就可得到总焊接工程量。 对于厚壁管?可以根据经验乘以一个系数。 还有一种方法?可按经验?根据总单线图的图纸数量?估算总焊口数。 第六册说明 一、第六册《工业管道工程》 ( 以下简称本定额 ) 适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道，厂区第一个连接点以内的生产用 ( 包括生产与生活共用 ) 给水、排水、蒸汽、煤气输送管道的安装工程。其中给水以入口水表井为界；排水以厂区围墙外第一个污水井为界；蒸汽和煤气以入口第一个计量表 ( 阀门 ) 为界；锅炉房、水泵房以外墙皮为界。 二、本定额主要依据的标准、规范有： 1.《工业管道工程施工及验收规范》 ( 金属管道篇 )GB50235 － 97 。 2.《现场设备、工业管道焊接工程施工及验收规范》 GB50236 － 98 。 3.《钢熔化焊对接接头射线照相和质量分级》 GB3323 － 87 。 4.《手工电弧焊接接头的基本形式与尺寸》 GB985 － 88 。 5.《埋弧焊焊缝坡口的基本形式与尺寸》 GB986 － 88 。 6.《全国统一施工机械台班费用编制规则》 (2001) 。 7.《全国统一安装工程施工仪器仪表台班费用定额》 GFD － 201 － 1999 。 8.《全国统一安装工程预算定额》 GYD － 206 － 2000 。 9.《建设工程工程量清单计价规范》 GB50500 － 2003 。 三、下列内容执行其它册相应定额： 1. 单件重 100 ㎏以上的管道支架、管道预制钢平台的摊销均执行第五册《静止设备与工艺金属结构制作安装工程》。 2.管道和安装支架的喷砂除锈、刷油、绝热执行第十一册《刷油、防腐蚀、绝热工程》。 3. 地沟和埋地管道的土石方及砌筑工程执行《贵州省建筑工程计价定额(2004版)》。 四、本定额取定的材料损耗率见下表。实行工程量清单计价的工程，参照本定额投标报价的，投标人可根据工程实际，自主决定是否采用本定额取定的材料损耗率。 主要材料损耗率表 1, 简述什么叫生产线平衡? 依照流动生产线的工程顺序,从生产目标算出作业周期时间,将作业分割或结合,使各个工位的工作负荷达到均匀,提高生产效率的技法叫生产线平衡; 2, 一般在什么情况下必须进行现场改善? 1), 生产系统发生变更时; 2), 因技术的进步变化时; 3), 设计变更时; 4), 现状的工场布置效率低时; 5), 生产量常有增减时; 6), 现场必须移动时; 7), 新产品投入时 5,请说说作为一名IE工程师应具备哪些条件? 问题的创造能力,问题的解决能力,抽象化能力,综合能力,创造能力,经济性价值判断能力,理解人际关系能力,表现能力,推销自己的能力等; 6.标准时间由作业时间,宽放时间组成; 7.生产的四要素指的是人员,机械设备,原材料和方法 8.生产效率指的是在单位时间内实际生产的合格品数量与标准产能的比值; 9.作业周期指的是加工对象从投入至产出所需要的总时间 10.通常作业的基本动作有:伸手,搬运\,抓取,放手,拆卸,安置,旋转,加压等 11.影响生产质量的因素有: 人员,机器,设备,方法,环境及材料等 12.通常产品投放流水线时主要依据工程作业流程图文件进行排拉作业; 13. ‘5S’管理中,5S指的是整理,整顿,清扫,清洁,素养 14, ○--- (加工) ◇---- (质量检查) □--- (数量检查) ▽----- (储存) 15.质量改善循环‘PDCA’指的是计划,执行,检查,矫正 16. ‘PTS’指的是预定动作时间标准法; 17,ISO是(国际化标准组织INTERNATIONAL ORGANIZATION FOR STANDARDIZATION INTERNATIONAL ORGANIZATION STANDARDIZATION) 18, ISO-2000版体系文件包括: 质量手册/QM,程序文件/QP,作业指导书/OP,窗体/WI四阶文件; 19.ERP （Enterprise Resourse Planning）企业资源规划。它是一个以管理会计为核心的信息系统，识别和规划企业资源，从而获取客户订单，完成加工和交付，最后得到客户付款。ERP将企业内部所有资源整合在一起，对采购、生产、成本、库存、分销、运输、财务、人力资源进行规划，从而达到最佳资源组合，取得最佳效益。 20.MRPⅡ（制造资源计划）是先进的现代企业管理模式，目的是合理配置企业的制造资源，包括财、物、产、供、销等因素，以使之充分 市政管道工程定额使用说明及工程量计算规则 一、一般说明 （一）管网工程定额适用于城镇范围内新建、扩建项目的排水工程、市政给水、燃气管道安装工程。 （二）给水、燃气管道安装工程是按平原地带施工条件考虑的，如在起伏地带施工，管道的仰俯坡度超过30°且小于45°时，人工、机械费乘以系数1.05；超过45°时，人工、机械费乘以系数1.20。 （三）排水工程现浇混凝土包括≤的运输，超过者，套用道路工程混凝土半成品运输相应定额的增运距项目。 （四）本章涉及的现浇混凝土项目，均不包含模板制安，其模板的安拆执行本定额“L措施项目”混凝土模板及支架中“基础模板”、“管（渠）道平基模板”、“管（渠）道管座模板”和“其他现浇构件模板”相应项目。对于预制混凝土构件，除沟、涵、渠混凝土盖板制作、安装中的矩形板（L0>）和槽形板外，其他预制构件均按成品价计入定额，不再计算模板安拆、构件制作和运输费用。沟、涵、渠混凝土盖板中的矩形板（L0>）和槽形板制作，其模板制安执行该混凝土构件制作项目中的相应模板定额。 二、管道铺设 （一）排水管道安装 1．管道砂石基础项目适用于90°～180°管道砂石基础，设计采用的管基材料与定额不同时，按类似的定额项目换算材料，但人工 费和机械费不作调整。管道混凝土基础项目适用于90°～360°管道基础。 2．管道铺设是按180°基座取定的，如基座为150°时，管道铺设定额的人工乘以系数1.02；基座为120°时,管道铺设定额的人工乘以系数1.03；基座为90°时，管道铺设定额的人工乘以系数1.05；基座为360°时，管道铺设定额的人工乘以系数0.95。 3．混凝土排水管道安装管材按钢筋混凝土管考虑，如为混凝土管时，每管材定额耗量调整为。 4．管道铺设是按平口管和企口管综合考虑的，若为承插管时，管道铺设定额人工乘以系数1.10，接口为钢筋混凝土套环时，安管定额人工费乘以系数1.3，套环另执行相应定额。 5．承插管和企口管接口的胶圈包含在管材价格中，不另计算。 6．混凝土管道接口砂浆抹带和接口填缝的人工已综合在安管定额内，接口砂浆抹带和接口填缝的材料按相应定额计算。 7．现浇混凝土套环接口定额不包含接口安钢丝网和止水带，设计要求安钢丝网和止水带时，按本章相应项目执行。 8．塑料管道铺设未包括管道与井身接口处理费用，发生时，按设计图纸另行计算。 9．管道安装深度＞时，安装人工乘以系数1.10，机械乘以系数1.20。 10．如非施工单位的责任造成二次闭水试验时，按相应定额乘以系数0.7。 标准实用 1 目的 为了达到以管道焊口的数量来统计管道安装工程量，实现管道安装进度的数字化管理，特制定本计算规则。 2 适用范围 本规则适用于云南大为制氨有限公司年产50万吨合成氨项目管道安装。 3 计算的基本公式 3.1 直管连接 计算公式：达因数=管道英寸直径A ＂ 备注：适用于下列情况的所有对接焊接缝： - 管和管 - 管和管件 - 管和法兰 - 管件和管件 - 法兰和法兰 3.2 管道支管连接（开三通）（无加强板） 3.2.1 垂直支管 计算公式：达因数=管道英寸直径 A ＂ 3.2.2 斜支管 计算公式：达因数=管道英寸直径A＂×1.4 3.3 管道支管联结（有加强板） 3.3.1 垂直支管 对接焊. 计算公式：达因数=管道英寸直径 A＂×2+ B＂直径（*）其中 B＂直径= A＂直径×2 3.3.2 斜支管 计算公式：达因数=管道英寸直径 A＂×1.4×2+ B＂直径×1（*）其中B＂直径= A＂直径×2 3.4 管道凸台 计算公式：达因数=英寸直径 A ＂×2 计算公式：达因数=管道英寸直径 A ＂×2 备注：上述计算公式，适用于90°和45°特殊分支联结 3.5 夹套管 3.5.1 弯头(两半) 计算公式： 两半弯头计算计算公式 a.) 45°弯头：达因数=管道英寸直径A ＂×2.7 b.) 90°短半径弯头：达因数=管道英寸直径 A ＂×3 c.) 90°长半径弯头：达因数英寸= A ＂×3.5 完整弯头计算公式（不是切成两半型）：达因数=管道英寸直径A ＂×2 3.5.2 三通 计算公式：达因数=管道英寸直径A ＂+ 管道英寸直径B ＂×3 Ф 压力管道安装施工方案HEN SyStem OffiCe room [HEN 16H-HENS2AHENS8Q8-HENH1688] 压力管道施工方案 目录 一.编制依据 二.施工工序 三.管道施工安装及检验 四.管道系统压力试验 五.严密性试验 六.安全措施及文明施工 一、 编制依据 )GB50235-97《工业金属管道工程施工及验收规范》 )GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 )GB50316-2000《工业金属管道设计规范》 )GB50231《机械设备安装工程施工及验收规范》 )GB50275《压缩机、风机、泵安装工程施工及验收规范》 )GB50093《工业自动化仪表工程施工及验收规范》 )GB7231-2003《工业管路的基本识别色、识别符号和安全标志》 ) 劳部发(1996) 140号 《压力管道安全管理及监察规定》及解析 ) 中华人民共和国国务院令第393号 《建设工程安全生产管理条例》 ) 甲方提供的施工图纸、相关要求及施工现场条件 二、 施工工序 施匸准备一技术准备f 机具准备一？材料准备一方案编制一技术交底f 管段划线切割 f 坡口加工f?管段组装一?材料标识?f?管线试压??一防腐f 管口吹扫? 一质量检验 f 气密试验 f 交工验收 三、 管道安装施工及检验 (-) 施工准备工作 1. 技术准备 ?开工前须办理好开工告知，经有关部门审批通过后方可施工。 ?了解熟悉图纸、技术资料及有关标准、规范。 ?认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的 技术交底工作。 ?准备好必要的焊接工艺卡和焊接工艺评定。 2施工准备 .查看现场，依据施工图，检查支架安装部位是否与其它管道交义“打架”情 况，检查土建基础设施，与施工图的坐标、标高是否一致。 ?准备好安放设备、材料及工具的库房，划出明火作业区。 ?检查准备必备的施工设备，并到现场校通接通电源。 3管道组成件及支承件的检验 ?管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国 家现行标准的规定。 ?管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规 定，并进行外观检查。 ?外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针孔等缺陷，凹陷及 其它机械损伤的深度不应超过产品相应标准的允许偏差。检查方法：用小锤 敲击，用放大镜、卡钳和测厚仪检查。 ?必须有产品的标识。 ?阀门应从每批中抽查10%,且不少于1个，进行壳体压力试验和密封试验。当不 合格时，应加倍检查，仍不合格时，该批阀门不得使用。 ?阀门的壳体试验压力不得小于公称压力的倍，试验时间不得少于δmin,以壳体 填料无渗漏为合格。密封试验以公称压力进行，以阀瓣密封面不漏为合格。 一 二三四五六七八 九十 l ? Z(X Z(X z(? z(? ∕l ? z(? z(? Zrx Zrx 管道Din—inch单价的测算与验证 经营二部李恒 1、前言 近年来，伴随着国家基建紧缩的政策，施工企业的任务严重不足，建筑安装市场的竞争日益激烈，以原有的“预算让利式”的报价方式已经远远不能满足报价的需要，公司领导提出了“成本加成式”的报价策略，即在测算成本的基础上加上一定比例的利润作为投标标价。这就对各专业的报价人员提出了更高的要求，成本测算成了摆在每个报价人员面前的首要问题。本人也于那时起，结合自己的专业，开始了对管道成本测算的尝试。 2、确定以DIN作为管道估价单位的原因 在中国的习惯是以“米”作为管道计量单位，工程技术人员通常用管道的米数来代表管道施工工程量的大小，然而这样的计量是很不准确的，由于管道的管径、壁厚及管件的含量不同，同样是一千米管道，施工时的工作量相差很大。在管道计价的时候，管道安装费的估算也是以米为单位称为“米单价”，由于米数不能准确反映管道的实际工程量，每米管道的安装费悬殊很大，给管道安装费用的估算带来了很大麻烦。近几年，随着中国建筑市场的对外开放，一批国外的总包公司来到中国（如韩国三星、英国克瓦那、日本的日挥千代田、三井等）他们凭借着在设计、设备采购和管理上的优势在中国占据了部分建安市场，这些总包商公司在管道报价中的计量单位为“达因”。“达因”是国外用以代表管道焊接量的一个通行单位，用“达因”数统计整个项目管道安装所要完成的焊接量，并以此代表整个项目管道安装的工作量。由于“达因”在计算过程中综合了管件和管径对安装费用的影响因素，所以用“达因”作为工程量计量单位进行成本测算，大管道成本测算开辟了一个新思路，给今后的报价和估价工作带来了方便，并且能更大程度上满足对国外总包商报价的需要，提高报价的竞争力。 3、达因的定义和计算规则 “达因”的严格定义为“直径为1英寸的管子周长为1达因”。 “达因”的写法有几种：日本的总包商通常记做“Din—inch”，韩国总包商一般记为“DB”，还有一些总包公司把“达因”记为“Weld--inch”，“Weld--inch”也有简写为“DIN”的。这在总包商提供的报价资料中时常能见到，而且管中各家的“达因”计算规则也基本上相同。现抄录韩国三星公司的“达因”计算规则如下表，本文的测算也建立在这种计算规则之下。（见下表） 管道“达因”数计算规则 目录 第一章施工准备和施工方法1 第一节施工方法 (1) 第二节施工准备 (1) 第二章工程施工监督检查、验收的要点 (2) 第一节泵类安装 (2) 第二节箱罐安装 (2) 第三节加药装置安装 (2) 第四节阀门与法兰安装 (2) 第五节焊接要求 (2) 第六节管道安装 (3) 第七节管道试验和管道吹扫、冲洗 (4) 第八节水管的防腐与保温 (7) 第三章现场管理 (8) 第一章施工准备和施工方法 第一节施工方法 依据施工图的技术要求、设备说明书要求，确定设备、管道和风道的位置及标高，划线安装，特殊要求与设计、甲方(或监理方)协商解决。 施工流向：先核对基准线，先定位，划线后安装。 第二节施工准备 施工图的审核交底 由公司主管经理组织技术人员、施工人员及设计人员对施工图进行审核，达到熟悉图纸，便于施工的目的。施工图中不清楚的地方请设计人员解释交底，互相交流，达到设计、施工和使用的目的。 设备、材料准备 依据施工图提供的设备、材料明细表及施工进度计划订购设备、材料，并要求生产厂按期供货。工程所需材料及配件按施工进度分批运到施工现场。 第二章工程施工监督检查、验收的要点 第一节泵类安装 在基座上划线后安装。 在泵座地脚螺栓附近垫铁，将底座垫高约20—40毫米，检查离心泵泵体水平度，每米不超过0.1毫米，水平联轴器应保持同轴度；轴向倾斜每米不超过0.8毫米；径向位移不超过0.1毫米。 用水泥浆浇灌泵座及地脚螺栓。 3—4天水泥于固后，再按第2项复查。 第二节箱罐安装 箱罐标高允许偏差±5毫米，水平度每米长度不超过10毫米，垂直度每米高度不超过10毫米，中心线位移不超过5毫米。 箱罐的支、吊、托架安装应平直牢固，位置正确。 （1）支架立柱位置不超过5毫米，垂直度每米高度不大于10毫米。 （2）支架横梁上平面标高为±5毫米，侧向弯曲得米长度不大于10毫米。 （3）敞开箱罐做满水试验，不漏为合格。密闭箱罐应以工作压力的1.5倍作水压试验。 第三节加药装置的安装 对水泥基础找水平、划线安装。 按设计要求在底座与基础之间垫斜铁及钢板，方向正确中心线位移不超过5毫米。 第四节阀门与法兰安装 阀门安装前做强度和严密性试验，强度与严密性试验压力为出厂规定的压力。 阀门安装位置、方向、高度应符合设计要求，不得反装。 装带手柄的手动阀门，手柄不得向下。 阀门与法兰连接时，不得强力对接，石棉垫片应擦油，螺栓应均匀紧固。 第五节焊接要求 焊接工人应有焊工操作证。 管子对口的错口偏差，应不超过管壁厚的20%，且不超过2毫米。调正对口间隙，不得加热张拉和弯曲管道的方法。 管道对口焊接时，当管壁厚度大于等于5毫米时，应磨成V型口，并有一空间隙。 在此输入你的公司名称 LOGO 工业管道安装工程 工程量计算规则 工业管道安装工程工程量计算规则 第一章管道安装 说明 一、本章包括碳钢管、不锈钢管、合金钢管及有色金属管、非金属管、生产用铸铁管安装。 二、本章均包括直管安装全部工序内容，不包括管件的管口连接工序。 三、衬里钢管包括直管、管件、法兰含量的安装及拆除全部工序内容。 四、金属软管安装按不同连接形式，以“根”为计量单位。 五、碳钢管道法兰连接时，管道安装按碳钢管焊接定额子目乘以系数0.8计算；法兰安装另执行第四章安装子目。 六、室外管廊、界区主管廊的管道安装不适用于相应定额子目的主材含量计算，其主材计算公式为： 图示管道净用量(不含管件所占长度)+损耗量(3％)计算 七、法兰连接金属软管安装，包括一个垫片和一副法兰用螺栓的安装，螺栓材料量按施工图设计用量加规定的损耗量计算。 八、本章不包括以下工作内容，应执行本册相应定额： 1.管件连接。 2.阀门安装。 3.法兰安装。 4.管道压力试验、吹扫与清洗。 5.焊口无损探伤、预热、后热和热处理、硬度测定。 6.管道支架制作与安装。 7.管口焊接管内、外充氩保护。 8.管件制作、煨弯。 工程量计算规则 一、管道安装按压力等级、材质、焊接形式分别列项，以“10m”为计量单位。 二、管道安装不包括管件连接内容，其工程量可按设计用量执行本册第二章管件连接项目。 三、各种管道安装工程量，均按设计管道中心长度，以“延长米”计算，不扣除阀门及各种管件所占长度；主材应按定额用量计算。 四、衬里钢管预制安装，管件按成品，弯头两端按接短管焊法兰考虑，定额中包括了直管、管件、法兰全部安装工作内容(二次安装、一次拆除)，但不包括衬里及场外运输。 五、有缝钢管螺纹连接项目已包括封头、补芯安装内容，不得另行计算。 六、伴热管项目已包括煨弯工序内容，不得另行计算。 七、加热套管安装按内、外管分别计算工程量，执行相应定额项目。 八、金属软管安装按不同连接形式，以“根”为计量单位。 IE工程基础知识 1 2 2007-02-02 10:03 IE工程基本知识(转载) 工业工程其应用 工业工程(Industrial Engineering，IE)是以规模化工业生产及工业经济系统为研究对象,以优化生产系统,提高劳动生产率和综合效益为追求目标,在生产制造技术、管理科学和系统工程等科学不断发展的基础上形成的一门交*边缘学科。它伴随着工业生产的需求而诞生,随着技术的进步而发展,对提高企业发展水平和效益,促进国民经济发展起到了巨大的推动作用。实践证明,在发展经济和工业生产各领域,科学技术和管理技术往往是推动生产力发展的关键性因素。工业工程正是在探索科学技术与管理相结合的背景下诞生的,并在其转化为现实生产力的过程中起到了相当重要的作用。 1、工业工程的概念 工业工程是一门不断发展和完善的学科,它有效地综合了工程科学、管理科学、自然科学和社会科学等多学科研究的最新成果,逐步形成了自己独立的科学体系,并且随着科学技术的发展和市场需求的不断发展而变化,其内涵和外延还在不断丰富和发展。1955年美国工业工程师学会给出了工业工程完整的定义,即“工业工程是对有关人员、物资、设备、能源和信息等组成的整体系统进行设计、改造与实施的一门学科,它利用数学、物理和社会科学的专门知识和技能,并且应用工程分析和设计的原理和方法,对该系统可能获得的成果予以确定、预测和评价”。可以看出,工业工程是综合运用各种实用的知识和方法,为把人力、物资、装备、技术和信息组成更加有效和更富于生产力的综合系统,所从事的规划、设计、评价和创新的活动,它为有效的组织和管理提供科学依据。 2、工业工程的基本特征 从工业工程的概念到实际工程实践来看,工业工程具有如下基本特征: (1) 整体系统的思想:工业工程的理论和思想是追求系统的整体效益。各子系统的目标必须 服从系统的总目标。在实施过程中ＩＥ把工业生产看成是一个庞大而复杂的系统,当然一个企业、车间、工段等也可以是一个系统。现代ＩＥ就是用系统的、结合的观点和方法,进行统筹规划、综合平衡,以充分发挥系统的整体效益。 (2) 技术与管理集成的思想:ＩＥ一个很重要的特点是从技术角度研究和解决生产组织和 管理中的问题,而具体实施中,则是站在系统全局管理的角度进行分析、设计、改造和控制系统的运行行为,以求整体最优。因此它是技术和管理紧密结合的工程学科,而工业工程师是执行这一任务的懂管理的复合型专业技术人才。 (3) 不断发展和完善的思想:ＩＥ自诞生以来,经历了围绕提高作业效率为重要内容的传统 ＩＥ阶段;与运筹学相结合进行更系统和精确设计的独立活动阶段;以系统工程为新的支柱,形成从微观到宏观,从局部到整体进行分析和设计的系统科学体系阶段;目前可以认为是ＩＥ应用各种新技术、新理论不断拓展应用领域和范围的新的发展阶段。 从学科方面看,ＩＥ是一个动态的、发展的研究领域,具有鲜明的时代气息,许多现代科学技术知识都成为ＩＥ的相关学科,例如早期的实验统计方法、运筹方法到现在的大 第一章土方工程 说明 一、本章包括：沟槽土方、基坑土方、回填土方、土方运输共四节24个子目。 二、本定额已综合考虑了各种土质（山区及近山区除外）使用时不得调整。 三、附录一每米管道土方数量表内包括放坡系数、分层开挖所增加的土方量。 四、土方工程定额中包括了自然方、压实方、虚方之间的换算因素，挖、运、回填土方工程量均按自然方计算。 五、土方工程定额按机械土方与人工土方两种施工方法编制。使用中根据施工方式套用相应定额子目。当采用机械挖土施工时，槽底人工清底执行人工土方定额子目。 六、基底处理执行回填土方相应定额子目。 七、借土及倒运土运输执行土方运输相应定额子目。 八、现场不具备放坡条件，采用支撑方式进行土方开挖时，不得参考附录一每米管道土方数量表计算土方工程量。按实际开槽断面面积乘以设计桩号长度计算，执行土方相应定额子目。支撑费用在措施费中计取。 九、本章不含现场障碍物清理、占地费、渣土消纳费、占道费、道路挖掘修复费，发生时另行计算。 十、土方开挖沟槽长度在12m以内时执行基坑土方相应定额子目。 工程量计算规则 一、沟槽及基坑挖土按沟槽或基坑开挖的断面面积（或参照每米管道土方数量表）乘以设计桩号长度计算。 二、开挖断面的计算： 1．槽深：同一结构断面的沟槽按管道纵断图折点分段，挖土深度从实际自然地面标高算至管道基底标高（有垫层时算至垫层底）。管道工程与道路工程同期施工时，且管道位于新建道路下，管道沟槽深度从设计道路路床底标高（若自然地面标高低于设计路床底标高时从自然地面标高）算至管道基底标高（有垫层时算至垫层底）。 2．槽底宽： ①砂基础管道铺设槽底宽：当设计图示砂基础槽底宽度≥管道外径加两侧工作面宽度时按设计图示尺寸计算槽底宽。当设计图示砂基础槽底宽度＜管道外径加两侧工作面宽度时按管道外径加两侧工作面宽度计算槽底宽。 ②其他形式管道铺设槽底宽度：按管道结构最大宽度（含基础）加两侧工作面宽度计算槽底宽（工作面宽度详见下表）。 沟槽底部每侧工作面宽度 注：①有外防水设计要求的方沟W≤1000mm时，每侧工作面宽度取定80cm。 ②采用沟槽支撑时每侧工作而宽度不增加。 ③采用排水井排水时，单侧排水糟底宽度另加30cm。双侧排水槽底宽度另加60cm。 3．土方放坡规定：开挖深度≤3m时按1：计算，开挖深度>3m时按1：计算。 二、给水、排水（排水方沟检查井除外）、燃气管道附属构筑物增加的土方量，均折成沟槽长度计算。每座工业管道安装施工组织设计方案-管道施工组织设计范本
