磁力搅拌器技术参数

该仪器可以用于纳米材料的搅拌和化学透析及实验室基本实验用品的配置溶解等等。相关技术参数如下：

一、基础型磁力搅拌器参数：

1.搅拌点位数目 1

2.最大搅拌量(H2O) 20 L

3.电机输出功率9 W

4.转速控制Turning knob

5.速度范围50 - 1500 rpm

6.转速设置精度 1 rpm

7.最小搅拌子长度 20 mm

8.搅拌子最大长度 80 mm

9.加热盘自热（室温:22°C/保持:1小时）28 +K

10.加热输出功率600 W

11.加热温度范围Room temp. + device self heating - 310 °C

12.Temperature setting range min. 0°C

13.Temperature setting range max. 310 °C

14.加热速度 6.5 K/min

15.Temperature setting resolution of heating plate 1 K

16.外接温度传感器接口PT1000

17.Temperature setting resolution of medium 1 K

18.可调安全温度回路最小值50 °C

19.可调安全温度回路最大值360 °C

20.工作盘材质铝合金

21.工作盘外形尺寸? 135 mm

22.Sensor in medium detection (Error 5) 是

23.称重功能不

24.外形尺寸160 x 85 x 270 mm

25.重量 2.5 kg

26.允许环境温度 5 - 40 °C

27.允许相对湿度80 %

28.DIN EN 60529 保护方式 IP 42

29.电压220 - 230 / 115 / 100 V

30.频率50/60 Hz

31.仪器输入功率650 W

二、R H digital型磁力搅拌器参数：

1.搅拌点位数目 1

2.最大搅拌量(H2O) 15 l

3.电机输出功率 2 W

4.转速控制Button

5.速度范围100 - 2000 rpm

6.最小搅拌子长度 20 mm

7.搅拌子最大长度 80 mm

8.加热盘自热（室温:22°C/保持:1小时）28 +K

9.加热输出功率600 W

10.温度单位°C

11.加热温度范围50 - 320 °C

12.加热温度控制Button

13.Temperature setting range min. 50 °C

14.Temperature setting range max. 320 °C

15.加热速度 6 K/min

16.外接温度传感器接口ETS-D5

17.可调安全温度回路最小值100 °C

18.可调安全温度回路最大值360 °C

19.工作盘材质不锈钢1.4301

20.工作盘外形尺寸? 135 mm

21.外形尺寸160 x 100 x 250 mm

22.重量 2.8 kg

23.允许环境温度 5 - 40 °C

24.允许相对湿度80 %

25.DIN EN 60529 保护方式 IP 21

26.电压230 / 115 / 100 V

27.频率50/60 Hz

28.仪器输入功率620 W

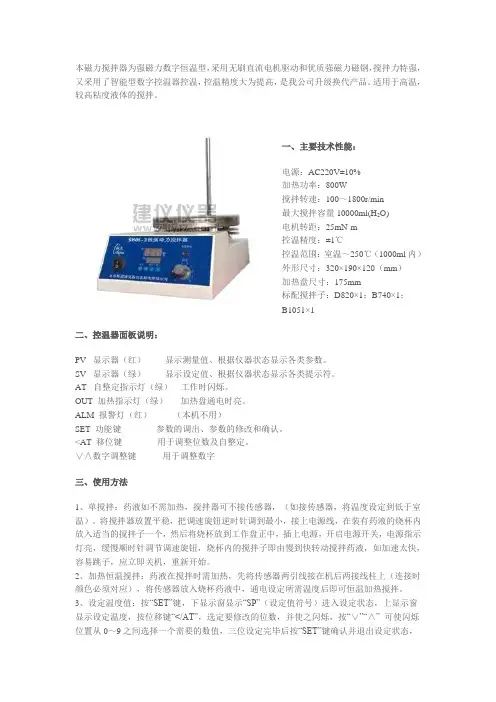

SH05-3恒温磁力搅拌器使用说明书
