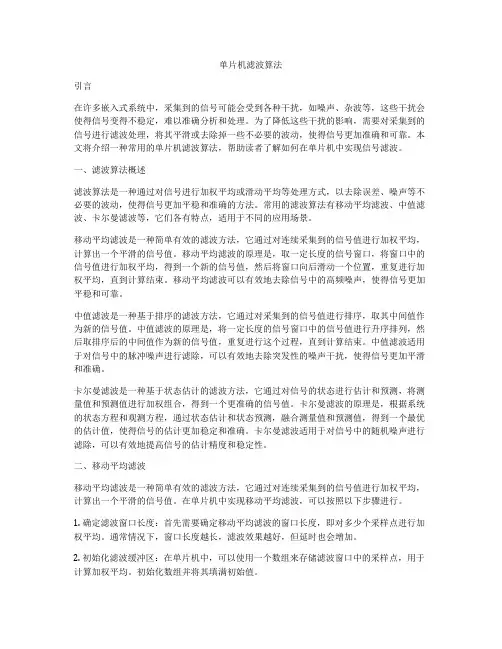

单片机常用滤波算法
常用的8种数字滤波算法
常用的8种数字滤波算法 摘要：分析了采用数字滤波消除随机干扰的优点，详细论述了微机控制系统中常用的8种数字滤波算法，并讨论了各种数字滤波算法的适用范围。 关键词：数字滤波；控制系统；随机干扰；数字滤波算法 1 引言 在微机控制系统的模拟输入信号中，一般均含有各种噪声和干扰，他们来自被测信号源本身、传感器、外界干扰等。为了进行准确测量和控制，必须消除被测信号中的噪声和干扰。噪声有2大类：一类为周期性的，其典型代表为50 Hz 的工频干扰，对于这类信号，采用积分时间等于20 ms整倍数的双积分A/D转换器，可有效地消除其影响；另一类为非周期的不规则随机信号，对于随机干扰，可以用数字滤波方法予以削弱或滤除。所谓数字滤波，就是通过一定的计算或判断程序减少干扰信号在有用信号中的比重，因此他实际上是一个程序滤波。 数字滤波器克服了模拟滤波器的许多不足，他与模拟滤波器相比有以下优点： (1)数字滤波器是用软件实现的，不需要增加硬设备，因而可靠性高、稳定性好，不存在阻抗匹配问题。 (2)模拟滤波器通常是各通道专用，而数字滤波器则可多通道共享，从而降低了成本。 (3)数字滤波器可以对频率很低(如0.01 Hz)的信号进行滤波，而模拟滤波器由于受电容容量的限制，频率不可能太低。 (4)数字滤波器可以根据信号的不同，采用不同的滤波方法或滤波参数，具有灵活、方便、功能强的特点。 2 常用数字滤波算法 数字滤波器是将一组输入数字序列进行一定的运算而转换成另一组输出数字序列的装置。设数字滤波器的输入为X(n)，输出为Y(n)，则输入序列和输出序列之间的关系可用差分方程式表示为： 其中：输入信号X(n)可以是模拟信号经采样和A/D变换后得到的数字序列，也
数字滤波算法
几种简单的数字滤波 假定从8位AD中读取数据（如果是更高位的AD可定义数据类型为int）,子程序为get_ad(); 1、限副滤波 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值*/ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count
return value_buf[(N-1)/2]; } 3、算术平均滤波法 /* */ #define N 12 char filter() { int sum = 0; for ( count=0;count 1、限幅滤波法(又称程序判断滤波法) A、方法: 根据经验判断,确定两次采样允许的最大偏差值(设为A) 每次检测到新值时判断: 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值B、优点: 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法: 连续采样N次(N取奇数) 把N次采样值按大小排列 取中间值为本次有效值 B、优点: 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点: 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法: 连续取N个采样值进行算术平均运算 N值较大时:信号平滑度较高,但灵敏度较低 N值较小时:信号平滑度较低,但灵敏度较高 N值的选取:一般流量,N=12;压力:N=4 B、优点: 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值,信号在某一数值范围附近上下波动 C、缺点: 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法(又称滑动平均滤波法) A、方法: 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取:流量,N=12;压力:N=4;液面,N=4~12;温度,N=1~4 B、优点: 对周期性干扰有良好的抑制作用,平滑度高 适用于高频振荡的系统 C、缺点: 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法(又称防脉冲干扰平均滤波法) A、方法: 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据,去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取:3~14 B、优点: 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰,可消除由于脉冲干扰所引起的采样值偏差C、缺点: 测量速度较慢,和算术平均滤波法一样 比较浪费RAM 6、限幅平均滤波法 A、方法: 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理, 再送入队列进行递推平均滤波处理 B、优点: 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰,可消除由于脉冲干扰所引起的采样值偏差C、缺点: 比较浪费RAM 7、一阶滞后滤波法 A、方法: 取a=0~1 本次滤波结果=(1-a)*本次采样值+a*上次滤波结果 B、优点: 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点: 相位滞后,灵敏度低 滞后程度取决于a值大小 单片机利用软件抗干扰的几种滤波方法 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A），每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效； 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值。 B、优点： 能有效克服因偶然因素引起的脉冲干扰。 C、缺点 无法抑制那种周期性的干扰，平滑度差。 2、中位值滤波法 A、方法： 连续采样N次（N取奇数），把N次采样值按大小排列，取中间值为本次有效值。 B、优点： 能有效克服因偶然因素引起的波动干扰，对温度、液位的变化缓慢的被测参数有良好的滤波效果。 C、缺点： 对流量、速度等快速变化的参数不宜。 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算，N值较大时：信号平滑度较高，但灵敏度较低；N值较小时：信号平滑度较低，但灵敏度较高；N值的选取：一般流量，N=12；压力：N=4。 B、优点： 适用于对一般具有随机干扰的信号进行滤波，这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动。 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用，比较浪费RAM。 4、递推平均滤波法（又称滑动平均滤波法）。 A、方法： 把连续取N个采样值看成一个队列，队列的长度固定为N，每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则)，把队列中的N个数据进行算术平均运算,就可获得新的滤波结果。N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4。 B、优点： 对周期性干扰有良好的抑制作用，平滑度高，适用于高频振荡的系统 C、缺点： 灵敏度低，对偶然出现的脉冲性干扰的抑制作用较差，不易消除由于脉冲干扰所引起的采样值偏差，不适用于脉冲干扰比较严重的场合，比较浪费RAM。 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法”，连续采样N个数据，去掉一个最大值和一个最小值，然后计算N-2个数据的算术平均值，N值的选取：3~14， B、优点： 融合了两种滤波法的优点，对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差。 C、缺点： 测量速度较慢，和算术平均滤波法一样，比较浪费RAM。 6、限幅平均滤波法 毕业设计(论文) UNDERGRADUATE PROJECT (THESIS) 题目: 冲击测试常用滤波算法研究 学院 专业 学号 学生姓名 指导教师 起讫日期 目录 摘要 (2) ABSTRACT (3) 第一章绪论 (4) 1.1课题背景 (4) 1.2国内外相关领域的研究 (4) 1.3主要研究内容与创新 (5) 1.3.1研究内容与意义 (5) 1.3.2课题的创新点 (5) 1.3.3 研究目的与技术指标 (6) 第二章数字滤波基础 (7) 2.1数字滤波算法概念 (7) 2.2数据采样与频谱分析原理 (8) 2.2.1 时域抽样定理 (8) 2.2.2 离散傅立叶变换(DFT) (8) 2.2.3 快速傅立叶变换(FFT) (9) 2.2.4 频谱分析原理 (9) 2.3常用数字滤波算法基础 (10) 2.3.1常用数字滤波算法分类 (10) 2.3.2常用数字滤波算法特点 (11) 2.3.3常用滤波算法相关原理 (13) 2.4 冲击测试采样数据 (16) 2.4.1噪声的特点与分类 (16) 2.4.2冲击测试采样数据特点 (17) 2.5 MATLAB简介 (17) 2.5.1 MATLAB功能简介 (18) 2.5.2 MATLAB的发展 (18) 第三章、冲击测试滤波算法设计及滤波效果分析 (20) 3.1 冲击测试采样数据的分析 (20) 3.2 滤波算法设计及效果分析 (21) 3.2.1 中位值平均法的设计 (21) 3.2.2限幅法和限速法的设计 (23) 3.2.3一阶滞后法的设计 (25) 3.2.4低通法的设计 (26) 第四章结论与展望 (34) 4.1冲击测试的滤波算法总结 (34) 4.2冲击测试的滤波算法展望 (34) 致谢 (36) 参考文献 (37) 附录：程序代码清单 (38) 基于单片机数字滤波器设计 摘要 数据采集又称数据获取，是利用一种装置，从系统外部采集数据并输入到系统内部的一个接口。数据采集技术广泛应用在各个领域。比如摄像头，麦克风，都是数据采集工具。被采集数据是已被转换为电讯号的各种物理量，如温度，水位，风速，压力等，可以是模拟量，也可以是数字量。在互联网行业快速发展的今天，数据采集已经被广泛应用于互联网及分布式领域，数据采集领域已经发生重要变化。而在数据采集中存在各种噪声。滤除噪声的方法有很多种，既有数字滤波器，也有模拟滤波器。本文采用了基于单片机和c语言来设计并开发数字滤波系统。针对于单片机数据采集系统中经常出现的随机干扰，通过交流信号发生器输入来模拟数据采集过程，验证了几种使用较为普遍的克服随机干扰的单片机数字滤波算法，并给出了相应的c程序，同时也对这几种滤波算法进行了比较，并指出每一种算法具体适用范围和注意事项。另外本文使用了proteus进行仿真验证这几种滤波方法，用了AD和DA来采集及输出数据。 关键词单片机/proteus/数字滤波。 BASED ON SCM DIGITALFILTER DESIGN ABSTRACT Data acquisition, also called data acquisition is the use of a device from the system input to external data collection and an interface that internal system. Data collection technology is widely quoted in various fields. Such as cameras, microphones, are data acquisition tools. Are collected data has been converted to telecommunications number of various physical quantities such as temperature, pressure, water, wind speed, etc, can be analogue, also can be the digital quantity. In the Internet industry fast development today, data acquisition has been widely used in Internet and distributed field, data acquisition field has changed in important changes. And in data acquisition exist in all sorts of noise. Filter out the noise a variety of ways, both digital filters, also have simulation filter. Here we adopted based on SCM and C language to design and develop digital filtering system. We based on single-chip microcomputer data acquisition system often appears in the random disturbance, through the manual input to simulate data acquisition process, and verifies the several use common overcome random disturbance single-chip digital filtering algorithm, and presents the corresponding C program, especially for the median value filter and the median value average filtering algorithm procedures were improved. Also on this compares several filtering algorithm, and points out the concrete each kind of algorithm is applicable range and precautions. In addition we use the simulation test this proteus several filtering method. In addition we still use the AD and DA to harvest and output data. KEY WORDS microcontroller, proteus, digital filter MCS51、C8051F、A VR、PIC、MSP430单片机性能比较 引言： 单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。 八位单片机由于内部构造简单，体积小，成本低廉，在一些较简单的控制器中应用很广。即便到了本世纪，在单片机应用中，仍占有相当的份额。由于八位单片机种类繁多，本文仅将常用的几种在性能上作一个简单的比较。 正文： 一、MCS51 应用最广泛的八位单片机首推Intel的51系列，由于产品硬件结构合理，指令系统规范，加之生产历史“悠久”，有先入为主的优势。世界有许多著名的芯片公司都购买了51芯片的核心专利技术，并在其基础上进行性能上的扩充，使得芯片得到进一步的完善，形成了一个庞大的体系，直到现在仍在不断翻新，把单片机世界炒得沸沸扬扬。有人推测，51芯片可能最终形成事实上的标准MCU芯片。 MCS-51系列单片机主要包括8031、8051和8751等通用产品，其主要功能如下： ?8位CPU ?4kbytes 程序存储器(ROM) ?128bytes的数据存储器(RAM) ?32条I/O口线 ?111条指令，大部分为单字节指令 ?21个专用寄存器 ?2个可编程定时/计数器 ?5个中断源，2个优先级 ?一个全双工串行通信口 ?外部数据存储器寻址空间为64kB ?外部程序存储器寻址空间为64kB ?逻辑操作位寻址功能 ?双列直插40PinDIP封装 ?单一+5V电源供电 MCS-51以其典型的结构和完善的总线专用寄存器的集中管理，众多的逻辑位操作功能及面向控制的丰富的指令系统，堪称为一代“名机”，为以后的其它单片机的发展奠定了基础。正因为其优越的性能和完善的结构，导致后来的许多厂商多沿用或参考了其体系结构，有许多世界大的电气商丰富和发展了MCS-51单片机，象PHILIPS、Dallas、A TMEL等著名的半导体公司都推出了兼容MCS-51的单片机产品，就连我国的台湾WINBOND公司也发展了兼容C51(人们习惯将MCS-51简称C51,如果没有特别声明，二者同指MCS-51系列单片机)的单片机品种。 51系列优点之一是它从内部的硬件到软件有一套完整的按位操作系统，称作位处理器，或布尔处理器。它的处理对象不是字或字节而是位。它不光能对片内某些特殊功能寄存器的某位进行处理，如传送、置位、清零、测试等，还能进行位的逻辑运算，其功能十分完备，使用起来得心应手。虽然其他种类的单片机也具有位处理功能，但能进行位逻辑运算的实属少见。51系列在片内RAM区间还特别开辟了一个双重功能的地址区间，十六个字节，单元地 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 自动化科协 C、缺点： 对流量、速度等快速变化的参数不宜 3、算术平均滤波法 A、方法： 连续取N个采样值进行算术平均运算 N值较大时：信号平滑度较高，但灵敏度较低 N值较小时：信号平滑度较低，但灵敏度较高 N值的选取：一般流量，N=12；压力：N=4 B、优点： 适用于对一般具有随机干扰的信号进行滤波 这样信号的特点是有一个平均值，信号在某一数值范围附近上下波动 C、缺点： 对于测量速度较慢或要求数据计算速度较快的实时控制不适用 比较浪费RAM 4、递推平均滤波法（又称滑动平均滤波法） A、方法： 把连续取N个采样值看成一个队列 队列的长度固定为N 每次采样到一个新数据放入队尾,并扔掉原来队首的一次数据.(先进先出原则) 把队列中的N个数据进行算术平均运算,就可获得新的滤波结果 N值的选取：流量，N=12；压力：N=4；液面，N=4~12；温度，N=1~4 B、优点： 对周期性干扰有良好的抑制作用，平滑度高 适用于高频振荡的系统 C、缺点： 灵敏度低 对偶然出现的脉冲性干扰的抑制作用较差 不易消除由于脉冲干扰所引起的采样值偏差 不适用于脉冲干扰比较严重的场合 比较浪费RAM 5、中位值平均滤波法（又称防脉冲干扰平均滤波法） A、方法： 相当于“中位值滤波法”+“算术平均滤波法” 连续采样N个数据，去掉一个最大值和一个最小值 然后计算N-2个数据的算术平均值 N值的选取：3~14 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 自动化科协 测量速度较慢，和算术平均滤波法一样 比较浪费RAM 6、限幅平均滤波法 A、方法： 相当于“限幅滤波法”+“递推平均滤波法” 每次采样到的新数据先进行限幅处理， 再送入队列进行递推平均滤波处理 B、优点： 融合了两种滤波法的优点 对于偶然出现的脉冲性干扰，可消除由于脉冲干扰所引起的采样值偏差 C、缺点： 比较浪费RAM 7、一阶滞后滤波法 A、方法： 取a=0~1 本次滤波结果=（1-a）*本次采样值+a*上次滤波结果 B、优点： 对周期性干扰具有良好的抑制作用 适用于波动频率较高的场合 C、缺点： 10种软件滤波方法的示例程序 1 推荐 10种软件滤波方法的示例程序 假定从8位AD中读取数据（如果是更高位的AD可定义数据类型为int),子程序为get_ad(); 1、限副滤波 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值 */ #define A 10 char value; char filter() { char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count { if ( value_buf[i]>value_buf[i+1] ) { temp = value_buf[i]; value_buf[i] = value_buf[i+1]; value_buf[i+1] = temp; } } } return value_buf[(N-1)/2]; } 3、算术平均滤波法 /* */ #define N 12 char filter() { int sum = 0; for ( count=0;count 单片机主要作用是控制外围的器件，并实现一定的通信和数据处理。 但在某些特定场合，不可避免地要用到数学运算，尽管单片机并不擅长实现算法和进行复杂的运算。下面主要是介绍如何用单片机实现数字滤波。 在单片机进行数据采集时，会遇到数据的随机误差，随机误差是由随机干扰引起的，其特点是在相同条件下测量同一量时，其大小和符号会现无规则的变化而无法预测，但多次测量的结果符合统计规律。为克服随机干扰引起的误差，硬件上可采用滤波技术，软件上可采用软件算法实现数字滤波。滤波算法往往是系统测控算法的一个重要组成部分，实时性很强。 1采用数字滤波算法克服随机干扰的误差具有以下优点： 1.数字滤波无需其他的硬件成本，只用一个计算过程，可靠性高，不存在阻 抗匹配问题。尤其是数字滤波可以对频率很低的信号进行滤波，这是模拟滤波器做不到的。 2.数字滤波使用软件算法实现，多输入通道可共用一个滤波程序，降低系统 开支。 3.只要适当改变滤波器的滤波程序或运算，就能方便地改变其滤波特性，这 对于滤除低频干扰和随机信号会有较大的效果。 4.在单片机系统中常用的滤波算法有限幅滤波法、中值滤波法、算术平均滤 波法、加权平均滤波法、滑动平均滤波等。 2限幅滤波算法 该运算的过程中将两次相邻的采样相减，求出其增量，然后将增量的绝对值，与两次采样允许的最大差值A进行比较。A的大小由被测对象的具体情况而定，如果小于或等于允许的最大差值，则本次采样有效;否则取上次采样值作为本次数据的样本。 算法的程序代码如下： #define A //允许的最大差值 char data; //上一次的数据 char filter() { char datanew; //新数据变量 datanew=get_data(); //获得新数据变量 if((datanew-data)>A||(data-datanew>A)) return data; else return datanew; } 软件滤波在嵌入式的数据采集和处理中有着很重要的作用，这10种方法各有优劣，根据自己的需要选择。同时提供了C语言的参考代码，希望对各位能有帮助。 1、限幅滤波法（又称程序判断滤波法） A、方法： 根据经验判断，确定两次采样允许的最大偏差值（设为A） 每次检测到新值时判断： 如果本次值与上次值之差<=A,则本次值有效 如果本次值与上次值之差>A,则本次值无效,放弃本次值,用上次值代替本次值 B、优点： 能有效克服因偶然因素引起的脉冲干扰 C、缺点 无法抑制那种周期性的干扰 平滑度差 /* A值可根据实际情况调整 value为有效值，new_value为当前采样值 滤波程序返回有效的实际值 */ #define A 10 char value; char filter() char new_value; new_value = get_ad(); if ( ( new_value - value > A ) || ( value - new_value > A ) return value; return new_value; } 2、中位值滤波法 A、方法： 连续采样N次（N取奇数） 把N次采样值按大小排列 取中间值为本次有效值 B、优点： 能有效克服因偶然因素引起的波动干扰 对温度、液位的变化缓慢的被测参数有良好的滤波效果 C、缺点： 对流量、速度等快速变化的参数不宜 /* N值可根据实际情况调整 排序采用冒泡法*/ #define N 11 char filter() { char value_buf[N]; char count,i,j,temp; for ( count=0;count 算法（Algorithm）：计算机解题的基本思想方法和步骤。算法的描述：是对要解决一个问题或要完成一项任务所采取的方法和步骤的描述，包括需要什么数据（输入什么数据、输出什么结果）、采用什么结构、使用什么语句以及如何安排这些语句等。通常使用自然语言、结构化流程图、伪代码等来描述算法。 一、计数、求和、求阶乘等简单算法 此类问题都要使用循环，要注意根据问题确定循环变量的初值、终值或结束条件，更要注意用来表示计数、和、阶乘的变量的初值。 例：用随机函数产生100个[0，99]范围内的随机整数，统计个位上的数字分别为1，2，3，4，5，6，7，8，9，0的数的个数并打印出来。 本题使用数组来处理，用数组a[100]存放产生的确100个随机整数，数组x[10]来存放个位上的数字分别为1，2，3，4，5，6，7，8，9，0的数的个数。即个位是1的个数存放在x[1]中，个位是2的个数存放在x[2]中，……个位是0的个数存放在x[10]。 void main() { int a[101],x[11],i,p; for(i=0;i<=11;i++) x[i]=0; for(i=1;i<=100;i++) { a[i]=rand() % 100; printf("%4d",a[i]); if(i%10==0)printf("\n"); } for(i=1;i<=100;i++) { p=a[i]%10; if(p==0) p=10; x[p]=x[p]+1; } for(i=1;i<=10;i++) { p=i; if(i==10) p=0; printf("%d,%d\n",p,x[i]); } printf("\n"); } 二、求两个整数的最大公约数、最小公倍数 分析：求最大公约数的算法思想：(最小公倍数=两个整数之积/最大公约数) (1)对于已知两数m，n，使得m>n； (2) m除以n得余数r； 数据处理中的几种常用数字滤波算法 王庆河王庆山 (济钢集团计量管理处，济南250101) (济钢集团中厚板厂，济南250101) 摘要随着数字化技术的发展，数字滤波技术成为数字化仪表和计算机在数据采集中的关键性技术，本文对常用的几种数字滤波算法的原理进行描述，并给出必要的数学模型。 关键词：数据采样噪声滤波移动滤波 一、引言 在仪表自动化工作中，经常需要对大量的数据进行处理，这些数据往往是一个时间序列或空间序列，这时常会用到数字滤波技术对数据进行预处理。数字滤波是指利用数学的方法对原始数据进行处理，去掉原始数据中掺杂的噪声数据，获得最具有代表性的数据集合。 数据采样是一种通过间接方法取得事物状态的技术如将事物的温度、压力、流量等属性通过一定的转换技术将其转换为电信号，然后再将电信号转换为数字化的数据。在多次转换中由于转换技术客观原因或主观原因造成采样数据中掺杂少量的噪声数据，影响了最终数据的准确性。 为了防止噪声对数据结果的影响，除了采用更加科学的采样技术外，我们还要采用一些必要的技术手段对原始数据进行整理、统计，数字滤波技术是最基本的处理方法，它可以剔除数据中的噪声，提高数据的代表性。 二、几种常用的数据处理方法 在实际应用中我们所用的数据滤波方法很多，在计算机应用高度普及的今天更有许多新的方法出现，如逻辑判断滤波、中值滤波、均值滤波、加权平均 2中值滤波 中值滤波是对采样序列按大小排滤波、众数滤波、一阶滞后滤波、移动滤波、复合滤波 等。 假设我们采用前端仪表采集了一组采样周期为1s的温度数据的时间序列 T0为第0s 采集的温度值，Ti为第is采集的温度值。下面介绍如何应用几种不同滤波算法来计算结果温度T。 1.程序判断滤波 当采样信号由于随机干扰、误检测或变送器不稳定引起严重失真时，可采用程序判断滤波算法，该算法的基本原理是根据生产经验，确定出相邻采样输入信号可能的最大偏差△T,若超过此偏差值，则表明该输入信号是干扰信号，应该去掉，若小于偏差值则作为此次采样值。 (1)限幅滤波 限幅滤波是把两次相邻的采集值进行相减，取其差值的绝对值△T作为比较依据，如果小于或等于△T,则取此次采样值,如果大于△T,则取前次采样值，如式(1)所示： 湖北师范学院教育信息与技术学院2010级信息工程专业综合课程社稷（一） HUBEI NORMAL UNIVERSITY 综合课程设计 （一） Integrated Curriculum Design（1） 任务分工： 尤杉：整体系统设计及编程调试。 柯俊：进行资料的查询。 钱德超：辅助编程，及proteus电路图的绘制。 陈小浩：完成word文档的编辑。 摘要................................................................ I 1 绪论 . (1) 1.1仿真软件介绍 (2) 1.2数字滤波器介绍 (2) 2 单片机和AD/DA相关知识 (4) 2.1 51单片机相关知识 (4) 2.2 AD转换器相关知识 (5) 2.3 DA转换器相关知识 (6) 3 数字滤波器设计 .................................. 错误！未定义书签。 3数字滤波器系统设计 (7) 3.1 数字滤波器理论分析设计 (7) 3.2 单片机电路 (9) 3.3 数据采集电路............................... 错误！未定义书签。 3.4 数模转换输出电路 (10) 3.5 数字电压表系统电路原理图 (11) 4 程序设计 (11) 4.1程序流程图 (11) 4.2 AD转换器程序.............................. 错误！未定义书签。 4.3 程序代码 (12) 6 心得与体会 (20) 参考文献 (21) 1 绪论 1.1仿真软件介绍 现代工业控制系统中，电路系统越来越复杂，因而带来的相互干扰也越来越强烈，模拟滤波电路已经不能满足要求，数字滤波应运而生。数字滤波器的实现过程的实现过程是把输入的模拟信号数字化，也就是由采样器对输入的模拟信号进行周期性的采样，并对每个样本进行量化和编码，即模数转换。从ADC输出的数字信号送入到数字信号处理器进行处理变化，处理器输出的数字信号再通过数模转换为模拟信号，这个过程要用到DAC来转换实现模拟信号的输出。 1.2数字滤波器介绍 Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是: (1)现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。 (2)支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。 (3)提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。 (4)具有强大的原理图绘制功能。 可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。 1 数字滤波 1.1 概述 在单片机进行数据采集时，会遇到数据的随机误差，随机误差是由随机干扰引起的，其特点是在相同条件下测量同一量时，其大小和符号会现无规则的变化而无法预测，但多次测量的结果符合统计规律。为克服随机干扰引起的误差，硬件上可采用滤波技术，软件上可采用软件算法实现数字滤波。滤波算法往往是系统测控算法的一个重要组成部分，实时性很强。 采用数字滤波算法克服随机干扰的误差具有以下优点： 1、数字滤波无需其他的硬件成本，只用一个计算过程，可靠性高，不存在阻 抗匹配问题。尤其是数字滤波可以对频率很低的信号进行滤波，这是模拟滤波器做不到的。 2、数字滤波使用软件算法实现，多输入通道可共用一个滤波程序，降低系统 开支。 3、只要适当改变滤波器的滤波程序或运算，就能方便地改变其滤波特性，这 对于滤除低频干扰和随机信号会有较大的效果。 4、在单片机系统中常用的滤波算法有限幅滤波法、中值滤波法、算术平均滤 波法、加权平均滤波法、滑动平均滤波等。 1.2 限幅滤波算法 原理：该运算的过程中将两次相邻的采样相减，求出其增量，然后将增量的绝对值，与两次采样允许的最大差值A进行比较。A的大小由被测对象的具体情况而定，如果小于或等于允许的最大差值，则本次采样有效；否则放弃本次值取上次采样值作为本次数据的样本。 优点：能有效克服因偶然因素引起的脉冲干扰。 缺点：无法抑制那种周期性的干扰，平滑度差。 说明：限幅滤波法主要用于处理变化较为缓慢的数据，如温度、物体的位置等。使用时，关键要选取合适的门限制A。通常这可由经验数据获得，必要时可通过实验得到。 1.3 中值滤波算法 原理：该运算的过程是对某一参数连续采样N次（N一般为奇数），然后把N次采样的值按从小到大排列，再取中间值作为本次采样值，整个过程实际上是一个序列排序的过程。 绝对干货！常用单片机优缺点详细剖析 单片机现在可谓是铺天盖地，种类繁多，让开发者们应接不暇，发展也是相当的迅速，从上世纪80年代，由当时的4位8位发展到现在的各种高速单片机…… 各个厂商们也在速度、内存、功能上此起彼伏，参差不齐~~同时涌现出一大批拥有代表性单片机的厂商：Atmel、TI、ST、MicroChip、ARM…国内的宏晶STC单片机也是可圈可点… 下面为大家带来51、MSP430、TMS、STM32、PIC、AVR、STC单片机之间的优缺点比较及功能体现…… 51单片机应用最广泛的8位单片机当然也是初学者们最容易上手学习的单片机，最早由Intel推出，由于其典型的结构和完善的总线专用寄存器的集中管理，众多的逻辑位操作功能及面向控制的丰富的指令系统，堪称为一代“经典”，为以后的其它单片机的发展奠定了基础。 51单片机之所以成为经典，成为易上手的单片机主要有以下特点： 特性1. 从内部的硬件到软件有一套完整的按位操作系统，称作位处理器，处理对象不是字或字节而是位。不但能对片内某些特殊功能寄存器的某位进行处理，如传送、置位、清零、测试等，还能进行位的逻辑运算，其功能十分完备，使 用起来得心应手。 2. 同时在片内RAM区间还特别开辟了一个双重功能的地址区间，使用极为灵活，这一功能无疑给使用者提供了极大的方便， 3. 乘法和除法指令，这给编程也带来了便利。很多的八位单片机都不具备乘法功能，作乘法时还得编上一段子程序调用，十分不便。 缺点(虽然是经典但是缺点还是很明显的)1. AD、EEPROM 等功能需要靠扩展,增加了硬件和软件负担 2. 虽然I/O脚使用简单，但高电平时无输出能力，这也是 51系列单片机的最大软肋 3. 运行速度过慢，特别是双数据指针，如能改进能给编程带来很大的便利 4. 51保护能力很差，很容易烧坏芯片应用范围目前在教学 场合和对性能要求不高的场合大量被采用 使用最多的器件8051、80C51 MSP430单片机 MSP430系列单片机是德州仪器1996 年开始推向市场的一种16位超低功耗的混合信号处理器，给人们留下的最大的 亮点是低功耗而且速度快,汇编语言用起来很灵活,寻址方式 很多,指令很少,容易上手。主要是由于其针对实际应用需求，把许多模拟电路、数字电路和微处理器集成在一个芯片上，以提供“单片”解决方案。其迅速发展和应用范围的不断扩大， 随机误差是有随机干搅引起的，其特点是在相同条件下测量同一个量时，其大小和符号做无规则变化而无法预测，但多次测量结果符合统计规律。为克服随机干搅引入的误差，硬件上可采用滤波技术，软件上可以采用软件算法实现数字滤波，其算法往往是系统测控算法的一个重要组成部分，实时性很强，采用汇编语言来编写。 采用数字滤波算法克服随机干搅引入的误差具有以下几个优点： （1）数字滤波无须硬件，只用一个计算过程，可靠性高，不存在阻抗匹配问题，尤其是数字滤波可以对 频率很高或很低的信号进行滤波，这是模拟滤波器做不到的。 （2）数字滤波是用软件算法实现的，多输入通道可用一个软件“滤波器”从而降低系统开支。 （3）只要适当改变软件滤波器的滤波程序或运行参数，就能方便地改变其滤波特性，这个对于低频、脉冲 干搅、随机噪声等特别有效。 常用的数字滤波器算法有程序判断法、中值判断法、算术平均值法、加权滤波法、滑动滤波法、低通滤波法和复合滤波法。 1．程序判断法： 程序判断法又称限副滤波法，其方法是把两次相邻的采样值相减，求出其增量（以绝对值表示）。然后与两次采样允许的最大差值△Y进行比较，△Y的大小由被测对象的具体情况而定，若小于或等于△Y，则取本次采样的值；若大于△Y，则取上次采样值作为本次采样值，即 yn - yn-1|≤△Y，则yn有效， yn -yn-1|＞△Y，则yn-1有效。 式中yn ——第n次采样的值； Yn-1——第（n-1）次采样的值； △Y——相邻两次采样值允许的最大偏差。 设R1和R2为内部RAM单元，分别存放yn-1和yn，滤波值也存放在R2单元，采用MCS-51单片机指令编写的程序判断法子程序如下：付表 2．中值滤波法即对某一参数连续采样N次（一般N为奇数），然后把N次采样值按从小到大排队，再取中间值作为本次采样值。 第24卷第6期 齐 齐 哈 尔 大 学 学 报 Vol.24,No.6 2008年11月 Journal of Qiqihar University Nov.,2008 基于单片机的数字滤波算法分析与实现 朱恒军，王发智，姚仲敏 （齐齐哈尔大学，黑龙江 齐齐哈尔 161006） 摘要：以低运算能力单片机为基础，对其数字滤波的基本原理、方法进行分析、归纳、总结，并在51单片机上实现，为进一步深入研究低运算能力嵌入式系统上的数字信号处理方法奠定基础。 关键词：单片机；数字滤波；嵌入式系统；数字信号处理 中图分类号：TN911.7 文献标识码：A 文章编号：1007-984X(2008)06-0053-02 单片机等低运算能力嵌入式系统应用广泛。在用单片机进行数据采集时，经常会遇到采集速度慢、数据易出现随机误差等问题。数字滤波技术由于其运算速度快，可方便地改变其滤波特性等特点，在解决低频干扰、随机信号的滤波等方面效果明显优于模拟滤波技术。在单片机等低运算能力嵌入式系统上研究可实现的数字信号处理方法具有重要的现实意义。 1 常用的数字滤波算法 通过对单片机应用环境的分析，在实践中得到一些单片机中能够实现的简单数字滤波算法。常用的有以下几种：限幅滤波法、中值滤波法、算术平均滤波法、加权平均滤波法、滑动平均滤波法、低通滤波法、复合滤波法。 2 数字滤波算法基本原理 1）限幅滤波法。限幅滤波法是把两次相邻的采样值相减，求出增量并用绝对值表示，然后与两次采样允许的最大值⊿Y 进行比较。⊿Y 的大小由被测对象的具体情况而定，若小于或等于⊿Y ，则取本次样本值；若大于⊿Y ，则取上次采样值作为本次采样数据的样本。 2）中值滤波法。中值滤波法是将某一参数连续采样N 次，N 通常是奇数，然后把N 次采样值按从小到大排队，再取中间值作为本次采样值。 3）算术平均滤波法。算术平均值滤波法是连续取N 次采样值进行算术平均。 4）加权平均滤波法。加权平均滤波法是对N 次采样值分别乘以不同的加权系数之后再求累加和。加权系数一般先小后大，以突出后面若干采样的效果，加强系统对参数变化趋势的识别。各加权系数均为小于1的小数，且满足总和等于1的约束条件。加权运算后的累加和为有效采样值。为方便计算，可取各加权系数均为整数，且总和为256，加权运算后的累加和除以256，即舍去低字节后就是有效采样值。 5）滑动平均滤波法。滑动平均滤波法是只采样一次，将这次采样值与过去的若干次采样值一起求平均，得到的值即为有效采样值。如果取N 个采样值求平均，RAM 中必须开辟N 个数据的暂存区。每新采集一个数据便存入暂存区，同时去掉一个最老的数据，保持这N 个数据始终是最近的数据。 6）低通滤波法。低通滤波法就是将模拟低通滤波器的微分方程用差分方程表示，这样就可用软件算法模拟硬件滤波的功能。经推导，低通滤波算法为：()11???+?=n n n Y a X a Y ，式中的n X 为当前的数据；1?n Y 为上次的滤波输出值；a 为滤波系数；n Y 为本次滤波输出值。 7）复合滤波法。复合滤波法是把两种不同滤波功能的数字滤波器组合起来，组成复合滤波器。该算 收稿日期：2008-09-20 基金项目：黑龙江省教育厅科学技术研究项目(11511445) 作者简介：朱恒军（1969-），男，副教授，主要从事信号采集、信号处理、通信系统等方面的研究。10种常用滤波方法
