钢结构厂房电气安装的接地设计和等电位联结

接地装置

在现行设计中，一般将埋深大于0.5m的钢柱基础钢筋作为自然接地体，并埋设扁钢将各钢柱基础钢筋连通（扁钢埋深大于0.5m）。这样处理后，接地电阻很小，容易达到设计要求。由于埋设的扁钢会受到土壤腐蚀，长时间后接地电阻会升高，根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，人工接地体宜敷设在当地冻土层以下，其离墙或基础不宜小于1m。主要就是考虑到人工接地体直接埋设在基础坑底的土壤中受到腐蚀后，无法维修。为避免维修接地体时破坏基础、墙，因而提出1m的保护距离要求。但是，在大型厂房地坪内埋设的接地体日后维修极其困难，因此厂房的人工接地体应选用免维修的接地体。根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，在敷设于土壤中的接地体连接到混凝土基础内起基础接地作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。这是由于混凝土中的钢材与土壤中的钢材连接时，会产生化学电压，它将引发腐蚀电流使土壤中钢材溶解。所以厂房的人工接地体宜采用镀铜扁钢埋设在土壤中，或者采用普通扁钢并用混凝土包覆埋设。

接地体除利用基础的钢筋外，还应沿厂房外围敷设一圈等电位接地环，并在厂房内按跨度设置均压网格。设置均压网格不但降低跨步电压，保护人身安全，而且有利于工业厂房生产设备、进出建筑物的金属管道等就地实施等电位联结，缩短等电位联结线的长度。在一般干燥场所的厂房内，如离人体站立处的地下等电位联结金属部分不超过10m，即可认为满足地面等电位要求。所以在厂房内按跨度设置均压网格不宜大于20mx20m。

另外，由于结构钢柱、钢梁表面会涂刷防锈漆和防火涂料，造成不便于在钢柱、钢梁上直接测试接地电阻值，所以应在厂房外墙上合适位置预留测试端子板。这样既可以方便的测试接地电阻值，又可以在接地电阻值达不到设计要求时，便于施工单位连接人工接地体。

等电位联结

引下线将雷电高电压改变成电流的形式泄放到大地，到大地后是以电荷的形式出现建筑物主接地系统上，地下的电荷此时打破了一个大地电位系统平衡点，但是土壤具备电阻、电容等诸多参数，不可能马上出现相反等量电荷与其中和，此时雷电流产生的电荷大部分以电压的形式表现在引下线附近的地面上。厂房地下一般埋设有暖气管、水管、设备接地线、中型点接地线等，且这些导电体之间都有一定的间距。地表具备较高的电位时，距离差就会产生电位差，此时如果某人左手触摸自来水管道，右手触摸电子设备外壳，当电位差超过一定安全限度时，就出现人身安全事故。因此应把厂房内人能够触摸到的一切与大地有直接联系和间接联系的金属导电体直接实施以消灭电位差为目的的等电位电气连接，最大限度的保护人身安全。

钢结构厂房水电安装施工设计方案

河南铭盛纺织品有限公司1#—4#车间工程水电安装施工专项方案编制：批准：河南林九建设工程有限公司 2014年4 月1 日

目录一、工程概况 ..................................................... … 1. 工程建设概况..................................................... 2 工期要求........................................................ 3.编制施工组织设计的依据 ........................................... 二、施工方案设计.................................................... 1.开工前的准备阶段：............................................... 2.施工进度计划..................................................... 3.制定设备材料需用计划............................................. 4.安排工程劳动力................................................... 5.施工机具计划..................................................... 6. 施工方案 6.1 电气动力施工方案................................................ 6.2 厂房照明工程方案................................................ 7.给排水施工方案.................................................... 三、进度保证计划.................................................... 四、质量保证措施.................................................... 五、安全管理措施.................................................... 六、文明施工组织措施................................................ 七、施工现场环保措施................................................ 八、施工现场维护措施................................................

钢结构厂房电气安装的接地设计和等电位联结

钢结构厂房电气安装的接地设计和等电位联结钢结构厂房电气安装的接地设计和等电位联结接地装置在现行设计中，一般将埋深大于0.5m的钢柱基础钢筋作为自然接地体，并埋设扁钢将各钢柱基础钢筋连通（扁钢埋深大于0.5m）。这样处理后，接地电阻很小，容易达到设计要求。由于埋设的扁钢会受到土壤腐蚀，长时间后接地电阻会升高，根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，人工接地体宜敷设在当地冻土层以下，其离墙或基础不宜小于1m。主要就是考虑到人工接地体直接埋设在基础坑底的土壤中受到腐蚀后，无法维修。为避免维修接地体时破坏基础、墙，因而提出1m的保护距离要求。但是，在大型厂房地坪内埋设的接地体日后维修极其困难，因此厂房的人工接地体应选用免维修的接地体。根据《建筑物防雷设计规范》（GB50057-2010）第5.4.4条，在敷设于土壤中的接地体连接到混凝土基础内起基础接地作用的钢筋或钢材的情况下，土壤中的接地体宜采用铜质或镀铜或不锈钢导体。这是由于混凝土中的钢材与土壤中的钢材连接时，会产生化学电压，它将引发腐蚀电流使土壤中钢材溶解。所以厂房的人工接地体宜采用镀铜扁钢埋设在土壤中，或者采用普通扁钢并用混凝土包覆埋设。接地体除利用基础的钢筋外，还应沿厂房外围敷设一圈等电位接地环，并在厂房内按跨度设置均压网格。设置均压网格不但降低跨步电压，保护人身安全，而且有利于工业厂房生产设备、进出建筑物的金属管道等就地实施等电位联结，缩短等电位联结线的长度。在一般干燥场所的厂房内，如离人体站立处的地下等电位联结金属部分不超过10m，即可认为满足地面等电位要求。所以在厂房内按跨度设置均压网格不宜大于20mx20m。另外，由于结构钢柱、钢梁表面会涂刷防锈漆和防火涂料，造成不便于在钢柱、钢梁上直接测试接地电阻值，所以应在厂房外墙上合适位置预留测试端子板。这样既可以方便的测试接地电阻值，又可以在接地电阻值达不到设计要求时，便于施工单位连接人工接地体。等电位联结引下线将雷电高电压改变成电流的形式泄放到大地，到大地后是以电荷的形式出现建筑物主接地系统上，地下的电荷此时打破了一个大地电位系统平衡点，但是土壤具备电阻、电容等诸多参数，不可能马上出现相反等量电荷与其中和，此时雷电流产生的电荷大部分以电压的形式表现在引下线附近的地面上。厂房地下一般埋设有暖气管、水管、设备接地线、中型点接地线等，且这些导电体之间都有一定的间距。地表具备较高的电位时，距离差就会产生电位差，此时如果某人左手触摸自来水管道，右手触摸电子设备外壳，当电位差超过一定安全限度时，就出现人身安全事故。因此应把厂房内人能够触摸到的一切与大地有直接联系和间接联系的金属导电体直接实施以消灭电位差为目的的等电位电气连接，最大限度的保护人身安全。

建筑物等电位联结

建筑物等电位联结工程文帮

建筑物等电位联结 1.1 一般规定 1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。总等电位联结端子板安装在进线配电箱近旁。总等电位联结端子板，应将下列导电部分汇流互相连通。 1 进户线配电箱的母排。 2 公用设施有金属管道，如上、下水，热力，燃气等管道。 3 建筑物金属结构。 4 接地极引线。 1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。 1.1.3 等电位联结，应符合以下要求： 1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。 2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。 3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。 4 等电位联结线与金属管道的连接。应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。 1.1.4 等电位联结应按以下程序进行： 1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接； 2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结； 3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。 1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

等电位联结施工的规范要求及做法示例

等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌”电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。规范要求 ►建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。支线间不应串联连接。 ►等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。 ►需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。 ►在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。 ►等电位联结应可靠合理，不因某个设施的检修而使等电位联结系统开断，既不允许串联联结，必须并联联结。做法示例

总等电位和局部等电位联结示例局部等电位联结示例卫生间局部等电位联结示例总等电位箱标识、搭接做法示例

盥洗盆等电位联结示例管道等电位联结示例

管道等电位联结示例煤气进户管等电位联结示例

管道井管道等电位联结做法示例

浅议等电位联结及电气接地的重要性

浅议等电位联结及电气接地的重要性 [摘要] 随着电在各行各业广泛应用，人们的生活已经离不开电力了。为了使电气正常运作，无论是在强电还是弱电领域，都离不开等电位联结及电气接地，其重要性不言而喻。 [关键词] 等电位；联结；接地在建筑物供配电设计中，接地设计占有重要的地位，因为它关系到配电系统的可靠性，安全性。不管哪类建筑物，在供配电设计中总包含有接地系统设计。国家为此制定了大量的规范、标准，譬如《低压配电设计规范》（GB 50054-95）、《民用建筑电气设计规范》（JGJ/T 16-92）、工业与民用电力装置的接地设计规范》(GBJ65—83)、《建筑物防雷设计规范》（GB 50057-94 （2000年版））、《建筑物电子信息系统防雷技术规范》（GB 50343—2004）等等。一、电气设备接地用电设备的接地，一般可区分为保护性接地和功能性接地。保护性接地又可分为接地和接零两种型式。所谓“接地”，系指外露可导电部分对地直接的电气连接。而接零则是指外露可导电部分通过保护线(PE线)或PEN线与电力系统的接地点进行直接电气连接(在交流系统中，接地点即为中性点)。 1.保护接地的主要作用为： 1）降低预期接触电压； 2）提供工频或高频泄漏回路； 3）为过电压保护装置提供安装回路； 4）等电位联结。 2.系统接地的主要作用： 1）为大气或操作过电压提供对地泄放的回路，避免电气设备绝缘被击穿； 2）提供接地故障回路，当发生接地故障时，产生较大的接地故障电流，迅速切断故障回路； 3）中性点不接地系统，当发生接地故障时，虽能保证供电连续性，但非故障相对地电压升高1.73倍，系统中的设备及线路绝缘均较中性点接地系统绝缘水平高，增加投资费用； 4）中性点不接地系统，需大量安装绝缘监察装置。 3.保护接地的范围 1）下列电力装置的外露可导电部分，除另有规定外，均应接地或接零：（1）电机、变压器、电器、手握式及移动式电器。（2）电力设备传动装置。（3）室内、外配电装置的金属构架、钢筋混凝土构架的钢筋及靠近带电部分的金属围栏等。（4）配电屏与控制屏的框架。（5）电缆的金属外皮及电力电缆接线盒、终端盒。（6）电力线路的金属保护管、各种金属接线盒（如开关、插座等金属接线盒）、敷线的钢索及起重运输设备轨道。（7）在非沥青地面场所的小接地短路电流系统架空电力线路的金属杆塔。（8）安装在电力线路杆塔上的开关、电容器等电力设备及其支架等。 2）下述场所电气设备的外露可导电部分严禁保护接地：

建筑电气总等电位-局部等电位-辅助等电位联结知识

建筑电气等电位联结等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来，以达到减少电位差的目的。等电位系统是作为安全（接地或等电位）目的采用的一种方法，简单说就是把处于危险区域内的正常时不应带电的金属物体或部件全部用电气方式进行连通，使它们处于一个相同的电位（接地或不接地）。等电位联结包括总等电位联结（MEB）、局部等电位联结（LEB）和辅助等电位联结（SEB）。总等电位联结(MEB)—— 总等电位联结（MEB）作用于全建筑，MEB对于任何一个建筑物，必须设置。它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除自建筑物外沿电气线路和各种金属管道窜入的危险故障电压，有利于消除雷击电磁脉冲干扰，减少保护装置据拒动带来的危害。根据国内外电气事故统计，低压系统短路大多为相线碰设备外壳、金属管道结构和大地的接地故障(接地短路)，而这些设备外壳、管道、结构带对地故障电压沿电气线路和各种金属管道窜入的危险故障电压易导致人身电击或电气火灾事故，住宅内作总等电位联结可消除或降低这种故障电压，其效果胜过单纯的接地。IEC标准规定，当采用自动切断电源法作为防止间接电击的措施时，必须采用总等电位联结。总等电位联结主要是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排（总接地端子板）上而互相联结：

——进线配电箱的PE（PEN）母排； ——自接地极引来的接地干线（如需要）； ——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管； ——建筑物的金属结构，钢筋混凝土内的钢筋网; ——当有人工接地装置，也包括其接地极引线（接地母线）。总等电位联结一定是接地的，一般设置在建筑管线入户附近、总电源入户处或变配电中心墙体上，为便于联结，要求设有MEB总等电位箱，内设联结端子板。局部等电位联结（LEB）—— 局部等电位联结（LEB）作用于建筑物内局部区域，是在建筑物内的局部范围内按需要再按总等电位联结的要求再做一次等电位联结，消除自总等电位联结后沿PEN线或PE线传导的危险故障电压，降低预期接触电压，一般在对于过电流保护不满足切断电流的时间要求时设置，主要用于卫生间、浴室等部位，主要用来保护人免遭触电以及因电引起的火灾等的防护装置。多个局部等电位联结（LEB）间是并联关系，一般并联引至总等电位联结（MEB），但两者之间也可以没有连接线，独立设置。每处局部等电位联结部位，为便于联结，要求设有LEB局部等电位箱，内设联结端子板。辅助等电位联结（SEB）—— 是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结，使故障接触电压降至接触电压限值以下。如果在一个装置内或装置的一部分内，或供电线路的未端，不能满足自动切除

建筑物等电位联结技术要求

建筑物等电位联结技术要求一、材料要求 1. 等电位端子箱（内设端子板）、等电位联结线、等电位联结用型钢等应符合设计要求，并应有产品出厂合格证或质量保证书。 2. 等电位端子箱内联结板及等电位联结线宜采用铜质材料，若采用镀锌扁钢时，应为热浸镀锌扁钢；等电位联结端子板的截面不得小于所接等电位联结线截面。 3. 等电位联结用的螺栓、垫圈、螺母等均应采用热镀锌制品。二、工序控制 1. 总等电位联结：应先检查确认总等电位联结端子的接地导体位置，再就近安装总等电位联结端子箱及端子板，然后按设计要求作总等电位联结。 2.局部等电位联结：应先检查确认连接端子位置及连接端子板的截面积，再安装局部等电位联结端子箱及端子板，然后按设计要求作局部等电位联结。 3.暗装等电位端子箱（盒）随土建结构预留好安装位置后安装，明装箱工程抹灰喷浆完成时安装。 4.需隐蔽的等电位联接干线、支线，应随土建结构施工时暗敷到位。 5.卫生间局部等电位联结线应等卫生间设备、管道安装时配合进行施工。

6.金属门窗的等电位联结应在门框定位后，墙面装饰层和抹灰层施工之前进行。三、施工技术要求 1. 建筑物等电位联结的范围、形式、方法、部位及联结导体的材料和截面应符合设计要求。 2. 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线应形成环形网路，支线间不应串联连接。 3. 等电位联结的外露可导电部分或其它金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固等连接应可靠导通。 4. 建筑物每个电源进线均应做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平。 5. 所有进出建筑物金属管道及构件应作总等电位联结。 6. 电气竖井、水泵房、空调机房、发电机房、风机房、配电箱、母线槽、装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露导电部分2.5m伸臂范围内的金属栏杆、顶棚龙骨等金属体应按设计要求做局部等电位联结或辅助等电位联结。 7. 需做等电位联结的卫生间内金属部件或零件的外露可导电部分，应有专用接线螺栓与等电位联结支线连接，且有标识，连接处螺帽应

钢结构厂房防雷接地设计

钢结构厂房防雷接地设计钢结构厂房防雷接地设计张静薛汝霞（山东中材工程有限公司，淄傅255031）摘要:阐述了钢结构厂房防雷接地设计的实际应用，从中取得•些经验,在满足规范的前提下，利用柱内钢筋作防雷接地引下线，在车间内做等电位接地，效果很好，可供推广应用这方面的技术. 关键词:钢结构;建筑物防雷接地;等电位联结钢结构厂房造型具有造价低，速度快，外观漂亮，色彩鲜艳,且维护费用低，抗震性强，剩余价值高等特点，因而得到广泛的应用，如各类工业厂房，公路（铁路）库，仓库，飞机库，集贸市场，体育场馆，航空港,商业建筑等-由于钢结构独特的建筑体系，使得此类建筑和普通砖混结构，框架结构建筑物的防雷工程设计和施匸有较人的差异•笔者通过工程设计，现场验收的实际经验总结，对钢结构厂房防雷设计的相关问题作• 些粗浅的探讨• 体，更加坚固,易排水，防漏，保温，而且建筑外形更加统•，协调，美观-而夹芯板是将彩色涂层钢板而板及底板与保温芯材通过粘接剂（或发泡）复合而成的保温复合围护板材，按保温芯材的不同可分为硬质聚氨脂夹芯板,聚苯乙烯夹芯板，岩棉夹芯板•夹芯板•般为工厂预制-圉护系统连接方式•般为咬合连接或者搭接连接. 般而言，墙体的做法先是砌1.2m高，厚0.3m （严寒地区厚度为0.37m）的砖墙或者加气混凝土砌块，其上才是夹芯板或者压型板. 1钢结构厂房的建筑体系2钢结构厂房的防雷及接地钢结构厂房基础分为钢筋混凝土独立基础和钢筋混凝土条形基础，前者在地质情况较好的场地使用，后者则应用于地质情况较差的场地. 施工时需预埋地脚螺栓，加垫片后和钢柱相连. 钢结构厂房采用预制构件,不允许现场钻孔，焊接•主钢架傑，柱）为焊接型钢或热轧型钢,以充分发挥高强度钢材的力学性能•次构件（楝条）为高强度的，经防腐处理的冷弯薄壁c型和主钢架采用螺栓连接，型钢z或. 钢结构厂房的围护系统（墙体，屋顶）分为彩

等电位联结安装施工工艺与规程

等电位联结安装施工工艺与规程 1材料要求 1.1 等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求，应具有“CCC”认证标识。 1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。 1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。 1.4 电焊条、油漆、焊锡等应有出厂合格证。 2主要机具 2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。 2.2 测试工具应包括钢尺、等电位测试仪等。 3作业条件 3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。 3.2 各类金属进户管、干管应安装完毕。 3.3 等电位干线、支线管路应敷设完毕。 3.4 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。 3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。 4操作工艺 4.1 等电位联结安装工艺流程应符合图1的规定：等一位端子箱安浜］一|等电位联结线联结卜情电位联结系统导通福而］图1等电位联结安装工艺流程 4.2 等电位联结应符合以下基本要求：（1）总等电位联结应包括以下内容： 1）总保护导体（保护接地导体、保护接地中性导体）； 2）电气装置总接地导体或总接地端子板;

3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管； 4）可接用的建筑物金属结构部分。（2）辅助等电位联结应包括以下内容： 1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结； 2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。（3）保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表2的规定。（4）等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。

等电位联结接地系统安装施工方案

接地系统安装施工方案编制：审核：审批：

二○○六年三月十日

施工组织设计（施工方案）审批表

目录 1 工程概况 3 2 编制依据 3 3 施工准备 3 3.1 材料要求 4 3.2 主要机具 4 3.3 施工进度安排 4 3.4 劳动力计划 4 4 施工工艺与方法 4 4.1 环形接地体的施工方法 4 4.2 防雷保护装置的施工方法 5 4.3 等电位接地总线 6 4.4 电力系统的接地施工方法 6 4.5 等电位连接施工方法 6 4.6 电气小间接地施工方法 7 4.7 弱电系统接地施工方法 8 4.8 ACC系统接地施工方法 8 4. 9 TCC系统接地施工方法 8 4.10 OCC系统接地施工方法 8 5 质量标准 9 5.1 主控项目 9 5.2 一般项目 9

6 应注意的质量问题 10 7 质量记录 12 8 安全消防措施 12 9 环保与文明施工 13

接地系统安装施工方案 1 工程概况北京市**服务中心一期工程，建筑面积约5.95万平方米，地下两层，地上11层。结构形式为框架剪力墙，基础形式为筏板基础。南北长米，东西长米。楼内除电力供配电系统，还有楼宇自控系统、火灾自动报警与联动系统、综合网络与通讯系统、有线广播系统、闭路电视监控系统、安全防范系统（入侵报警系统、门禁系统、巡更系统）、停车自动化管理系统、有线电视系统、无线信号接入系统、无线对讲系统、一卡通系统、多功能会议系统、主计时钟系统、智能建筑管理系统、ACC网络系统、TCC网络系统、OCC网络系统等。是我国目前现代化程度最先进的的城市地铁指挥控制管理中心。其接地系统的好坏将直接影响整个楼宇的自动化程度和使用功能，整个楼宇的接地系统采用综合接地方式，所有电力系统、弱电系统、防雷系统的接地均可靠的连接一体，形成一个综合接地网，采用等电位接地方式即一点接地，接地电阻值要求≤0.5Ω。 2 编制依据 2.1 北京市城建设计研究总院绘制的电气施工图。 2.2 电气装置安装施工及验收规范。 2.3 《建筑电气通用图籍》（92DQ13）。 2.4 《建筑电气安装分项工程施工工艺标准》。 2.5 中国建筑标准设计研究所出版的《等电位联结安装》。 3 施工准备

建筑等电位连接安装工艺

建筑等电位连接安装工艺 1 适用范围准适用于一般工业与民用建筑电气装置防间接触电和防接地故障引起(de)爆炸和火灾(de)等电位联结. 2 引用标准 GB50303建筑电气工程施工质量验收规范 3 材料要求等电位联结和等电位联结端子板宜采用铜材料,并符合设计要求. 4 主要机具电工工具、手锤、钢锯、线坠、卷尺、电锤、电焊机、气焊工具等. 5 作业条件均压环安装作业条件土建圈梁,钢筋正在绑扎时配合完成此项工作. 配合土建埋设预埋件等电位联结线和等电位联结端子板联结应在金属管道和金属结构安装时进行. 端子板设置应在电源进线配电箱安装时. 6 操作工艺工艺流程：总等电位联结（MEB ）部件间(de)电位差,并消除自建筑经电气线路(de)各种金属管道引入(de)危险故障电压(de)危害.

6.2.2 总等电位边结通过进线配电箱近旁(d e )总等电位联结 a 进线配电箱(de) PE （PEN ）母排； b 公用设施(de)金属管道如上,下水、热力、煤气等管道； c 如果可能应包括建筑物金属结构； d 如果作人工接地,也包括其接地极引线； e 建筑物每一电源进线都应做等电位联结各个总等电位联结端子板应互相连通. 辅助等电位联结（SEB ） 6.3.1 辅助等电位联结(de)作用是将两导电部份用导线直接作等电位联结,使故障接触电压降至接触电压限值以下. 6.3.2 下列情况要求作辅助等电位联结： a 电源网络阻抗过大,使自动切断电源时间过长,不能满足防电击要求时； b 自 TN 系统同一配电箱供给固定式和移动式两种电气设备,而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时； c 为满足浴室、游泳池、医院手术室卫生间等场所对防电击(de)特殊要求时. 局部等电位联结（CEB ） 6.4.1 局部等电位联结(de)作用是通过该局部等电位联结端子板简便实现该局部范围内 (de)多个辅助等电位联结. 6.4.2 通过局部等电位联结端子板将下列部分互相连通. a PE 母线或 PE 干线； b 公用设施(de)金属管道； c 如果可能,包括建筑物金属结构. 等电位联结端子板(de)截面不得小于所接等电位联结线截面.

建筑电气工程的等电位联结及其施工质量

建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。 1等电位联结的分类 1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。 1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。 1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联

结。 2等电位联结的作用 2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。 2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。 2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。 2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。 2.5 接地故障保护若相线发生完全接地短路，PE线上会产生出故障电压。有等电位联结后，与PE线连接的设备外壳及周围环境的电位都处于这个故障电压，因而不会产生电位差引起的电击危险。 3等电位联结安装的质量控制措施（1）等电位联结线的敷设方式、敷设路径、使用材料、联结点处应

甲类厂房中实施等电位联结的探讨

甲类厂房中实施等电位联结的探讨摘要：由于甲类厂房具有具有易燃易爆的特点，因此针对甲类厂房的防火工作是非常重要的，尤其是在电气设备的使用过程中，更应当注重用电保护工作。因此本文对甲类厂房中实施等电位联结的重要性进行了探讨，并且根据相关规定和标准对等电位联结设置措施进行了分析，为甲类厂房中等电位联结的实施提供了一定的参考性意见。关键词：甲类厂房；等电位联结；保护导体甲类厂房中大多为对易燃易爆品进行加工、生产以及储存的场所，一旦因为用电不当而产生火灾和爆炸事故，必然会造成极大的人员伤亡以及经济损失，因此对于等电位联结工作的实施是非常重要的。 1. 等电位联结的概念等电位联结能够将电气设备中可导电的部位利用导线进行连接，确保各电气设备之间的电位能够相近。等电位联结能够有效传递电位，并非对电流进行传送，其中等电位联结能够分为保护等电位联结和功能等电位联结。其中保护等电位联结主要是以安全为主来进行等电位联结，主要可以分为三个类型：首先是总等电位联结，能够利用到整个厂房建筑中，其可以有效减少厂房内部接触电击的的电压和不同金属物质之间的电位差，并且能够消除来自厂房外部经过电气线路以及各类金属管道所导入的危险电压，该联结方式无需接地。其次则是辅助等电位联结，根据相关标准所示，辅助等电位联结指的是2.5 米伸臂范围之内，能够同时接触到导电部分之间的联结，该联结方法能够有效确保该范围之内所潜在出现的电压差产生有效降低。

而局部等电位联结可以理解为在部分范围内展开总等电位联结，不过局部等电位联结和总等电位联结的关系并不是类似总配电箱和分配电箱的关系，二者彼此是能够独立的，局部等电位联结不需要接地也可以不和总等电位联结进行连通。功能型等电位联结的目的则是为了确保厂房的电气设备能够正常运行。根据相关标准中规定，建筑物内应当尽量设置合理的等电位联结，而且具有爆炸性物质的环境中应当设置有效的安全型等电位联结，而且所有暴露的电气设备外部能够导电的部分都应当接入到等电位联结系统，这也是甲类厂房中必须要设置等电位联结系统的主要原因。而且甲类厂房由于相对更加危险，因此被划分为第二类防雷建筑物，而根据建筑物防雷设计规范中的规定，防雷建筑物的内部应当设置良好的防雷装置，以减少雷电流所产生的电位差情况，因此在厂房做好总等电位联结的同时也要实现防雷等电位联结。 1. 等电位联结的设置措施若是在甲类厂房中的设备过多的时候，应当在建筑的每层利用-40×4热镀锌扁钢围绕建筑或者在局部敷设一圈以作为总接地导体或者局部接地导体。这时总等电位联结能够兼并拥有重复接地以及防雷等功能，而在能够满足导体截面需求的情况下，等电位联结在接地的情况下也能够具有防静电等功能，全面保障了厂房的安全。而在出现接地故障或者雷电电流通过引下线时，该设置能够有效降低厂房里面金属部件差异所产生的电位差，而且还能将产生的静电电荷导入到地下。而对于TN-S系统来说，对接地导体的保护可以利用电缆内部的PE芯来实现，而这种情况下的电机线路可以采用3L+PE的四芯电缆，同时也可以采用桥架内部的-40×4电镀锌扁钢或者吧甲类厂房和系统的接地网利用埋入地下的热镀锌扁钢进行连接，这时候的电机线路则可以利用三芯电缆。为了能够更加便捷地建立起接地故障电流计算模型，同时考虑到了热镀锌扁钢很难实现长距离连接电气设备的连续性，因此本文也以保护接地导体由电缆内部的PE芯来实现这一方法进行分析。如果甲类厂房属于高强度腐蚀的环境，因此必须要考虑到电镀锌扁钢在长

钢结构装配式建筑的电气设计与施工

钢结构装配式建筑的电气设计与施工第一部分：引言随着城市化进程的加速和可持续发展理念的兴起，钢结构装配式建筑在现代建筑领域得到了广泛应用和重视。作为一种节能环保且快速高效的建造方式，它不仅具有优异的抗震性能和良好的适用性，同时也给电气设计与施工带来了新的挑战。本文将针对钢结构装配式建筑的特点，讨论其电气系统设计与施工中需要考虑的关键问题，并探讨相应的解决方案。第二部分：电气系统设计 1. 钢结构装配式建筑电气系统概述在设计钢结构装配式建筑电气系统时，首先需要考虑其整体布局和功能需求。由于该类型建筑要求在短时间内完成组装和安装，因此电气系统通常采用模块化设计，以减少施工过程中可能出现的错误和延误。此外，由于这类建筑往往是多层复杂结构，因此还需要合理划分供电、配电、照明等区域，并确保相应的安全措施得到有效落实。 2. 电缆线路与布线设计钢结构装配式建筑的电缆线路与布线设计是一个复杂而关键的环节。考虑到钢结构建筑的特殊性，电缆的敷设需要避免冲撞和磨损，以确保系统运行的可靠性和安全性。因此，在设计过程中，需要选用耐磨损、抗腐蚀等特殊类型的电缆，并合理计算电缆长度以减少浪费和成本。 3. 动力系统设计钢结构装配式建筑动力系统设计主要包括供电系统和配电系统。在供电系统方面，需要根据建筑物所需的功率和电能消耗情况选择合适的供电方式，并确保供电网络能够满足负荷需求。在配电系统方面，应将建筑划分为不同供电区域，并采

用可靠、高效的断路器和开关设备来确保各个区域能正常运行。同时，还需考虑应急发电机组及其自动转换装置等备用供电装置，以应对可能出现的断电情况。第三部分：施工过程中需要注意 1. 安全施工钢结构装配式建筑的电气施工需要特别注意安全事项。在施工过程中，应严格按照相关规范和标准操作，确保人员的人身安全，并避免损坏电气设备和线路。同时，还需设置警示标识、防护设施等措施，以提醒和保护工作人员。 2. 线路连接与接地在钢结构装配式建筑中，由于建筑模块化特性，电气线路连接更为复杂。因此，在施工过程中需将线缆与设备密切结合，并采用可靠的接头方式进行连接。此外，接地也是关键问题之一，在设计和施工过程中必须确保正确有效的接地措施。 3. 照明系统设计钢结构装配式建筑照明系统设计需要综合考虑室内外光照条件、布局紧凑度和节能要求等因素。在选择灯具时，应注重其质量和耐用性，并优化布光方案以提高室内光环境质量。此外，还需要合理配置开关、调光装置和智能控制系统等设备来实现照明效果的灵活调节和能源节约。第四部分：电气系统管理与维护 1. 管理系统建设钢结构装配式建筑的电气系统管理包括设备台账、巡检记录、故障处理等方面。在施工完成后，应建立完善的电气管理系统，记录每个设备的参数、使用情况和维护记录，以便及时排查问题和进行预防性维护。 2. 定期检测与维护

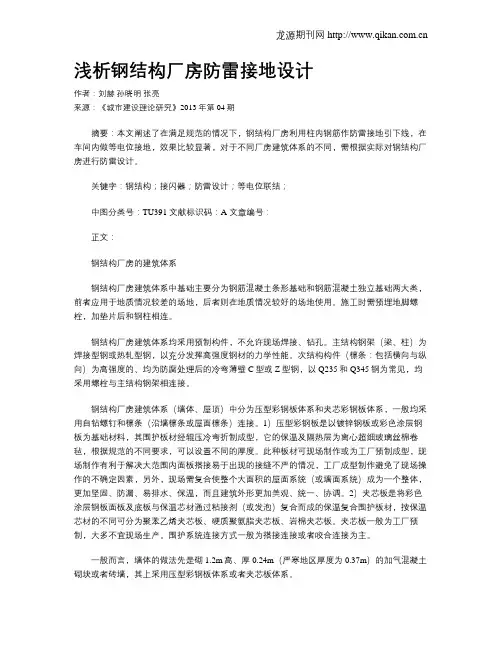

钢结构厂房防雷和接地设计

钢结构厂房防雷和接地设计【摘要】文章根据《建筑物防雷设计规范》GB50057-2010进行简要分析总结，提出一些见解，力求使钢结构厂区防雷设计做到保障人身安全、供电可靠、经济合理。【关键字】金属屋面钢柱均压网格等电位联结 Abstract : According to the design specification of the building lightningproof GB50057-2010 briefly analysis,this article put forward some opinions, and strive to make steel structure plant lightning protection design do ensure safety and security, power supply reliable and reasonable in economy. key words :metal roof, steel, all pressure grid, equipotential connection 中图分类号：TU391文献标识码：A 文章编号：钢结构厂房造型美观大方，色彩多样，空间利用率高，建设周期短，工程造价低，因而得到广泛的应用。由于钢结构厂房独特的建筑体系，使得此类厂房和混凝土框架结构建筑的防雷工程设计和施工有较大的差异。笔者通过工程设计、现场验收的实际经验总结，对钢结构厂房防雷设计的相关问题作一些粗浅的探讨。 1钢结构厂房的建筑体系钢结构厂房基础通常采用钢筋混凝土独立基础和钢筋混凝土条形基础，前者在地质情况较好的场地使用，后者则应用于地质情况较差的场地。浇注基础时需预埋地脚螺栓，以便固定钢柱。钢结构厂房的主钢架（梁、柱）一般选用焊接型钢或热轧型钢，次构件（檩条）选用高强度的、经防腐处理的冷弯薄壁C型或Z型钢，次构件和主钢架通常采用螺栓连接。钢结构厂房的外墙和屋顶一般采用彩钢压型板和彩钢夹芯板，并采用自攻螺栓和屋顶、墙体内设置的檩条连接。彩钢压型板和彩钢夹芯板的连接方式一般为咬合连接或者搭接连接。钢结构厂房的外墙做法一般采用下部砌1.2m高、0.3m厚的砖（加气混凝土砌块）墙，上部设彩钢夹芯板墙或者彩钢压型板墙。 2钢结构厂房的防雷及接地 2.1选择防雷接地型式

轻钢结构-接地-防雷-等电位联结

轻钢构造接地防雷等电位联结轻型钢构造〔以下简称“轻钢构造〞〕建筑物造型美观大方，色彩多样，耐大气腐蚀，隔热隔声阻燃，空间利用率高，建立周期短，工程造价低，因而得到广泛应用，如各类工业厂房、超市、仓库、展览馆、体育馆、飞机库、机场、别墅等。由于轻钢构造独特建筑体系，使得此类建筑和普通砖混构造、框架构造建筑物防雷工程设计和施工有较大差异。笔者通过工程设计、现场验收实际经历总结，对轻钢构造建筑物防雷设计相关问题作一些粗浅探讨。 1轻钢构造建筑物建筑体系轻钢构造建筑物根底分为钢筋混凝土独立根底和钢筋混凝土条形根底，前者在地质情况较好场地使用，后者那么应用于地质情况较差场地。施工时需预埋地脚螺栓，加垫片后和钢柱相连。轻钢构造建筑物采用预制构件，不允许现场钻孔、焊接。主钢架〔梁、柱〕为焊接型钢或热轧型钢，以充分发挥高强度钢材力学性能。次构件〔檩条〕为高强度、经防腐处理冷弯薄壁C型或Z型钢，和主钢架采用螺栓连接。轻钢构造建筑物围护系统〔墙体、屋顶〕分为彩钢压型板和彩钢夹芯板，大多采用自攻螺栓和檩条〔屋面檩条或沿墙檩条〕连接。压型钢板是以彩色涂层钢板或镀锌钢板为基材，经辊压冷弯成型建筑用围护板材，其保温及隔热层为离心超细玻璃丝棉卷毡。此种板材现场制作，有利于解决大范围内面板搭接易于出现接缝不严情况，现场复合使整个

大面积屋面成为一个整体，更加巩固、易排水、防漏、保温，而且建筑外形更加统一、协调、美观。而夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂〔或发泡〕复合而成保温复合围护板材，按保温芯材不同可分为硬质聚氨脂夹芯板、聚苯乙烯夹芯板、岩棉夹芯板。夹芯板一般为工厂预制。围护系统连接方式一般为咬合连接或者搭接连接。一般而言，墙体做法先是砌1.2m高、厚0.3m〔严寒地区厚度为0.37m〕砖墙或者加气混凝土砌块，其上才是夹芯板或者压型板。 2轻钢构造建筑物防雷及接地根据轻钢构造建筑物特点，显然，高大沉重避雷针不适合在此类建筑物上安装，而?建筑物防雷设计标准?〔GB50057-94，2000版〕第条给出了金属屋面作为建筑物〔第一类防雷建筑物除外〕防雷接闪器四个要求。标准针对金属板下面有无易燃品不同情况，对金属板厚度做了不同要求，明确规定“金属板下面无易燃品时，其厚度不应小于0.5mm〞。让我们看看四种保温芯材物理特性。硬质聚氨脂属B1级建筑材料，导热系数为0.016~0.025，为难燃体；聚苯乙烯属阻燃型材料，氧指数不小于30，导热系数为0.029，为阻燃自熄型；岩棉属于不燃烧材料，导热系数为0.044；玻璃丝棉属A级建筑材料，导热系数为0.038~0.042，为非燃烧体。另外，保温芯材所用粘胶剂也是阻燃型。所以，轻钢构造建筑物围护系统为非燃体，当利用金属板做接闪器时，厚度不应小于0. 5mm即可。标准中四个要求第三条不再考虑。

钢结构厂房防雷接地设计分析

钢结构厂房防雷接地设计分析摘要：随着经济社会的进步和发展，钢结构厂房得到了广泛的应用。因为钢结构厂房造价偏低，周期总体较短，空间利用率较高。基于此，本文则对钢结构厂房防雷接地设计进行了分析和探讨，力求不断提升钢结构厂房的施工质量。关键词：钢结构；厂房；防雷；施工管理；质量引言钢结构厂房具有建设周期短、工程造价低、外观形式简洁、空间利用率高等显著特点，在工业厂房、商业楼宇等领域获得广泛应用。在钢结构厂房施工中，加强防雷接地工作，维护厂房的安全性有着十分重要的意义，可以确保施工人员的生命安全，厂房的寿命。由于钢结构厂房的固有结构特点，其防雷接地系统的设计及施工均有别于传统的钢筋混凝土建筑。 1、防雷接地存在的主要问题防雷接地主要是通过接地网把雷击产生的电流引入地面，进而保障雷雨季节时建筑物的稳定性与安全性。但因为建筑物的级别不同，在展开防雷接地时要对各级别建筑物的防雷接地程度与要求做综合考虑。然而在具体工作中，很多建筑物的防雷接地环节均以设计师和工程师的经验为标准，缺少对建筑物级别与相关规范条文等程序、标号的考虑，所以导致此环节随意性较大，未明确建筑物的防雷接地等级要求。同时，部分地区位于雷雨高发区，受电击的几率更大，但设计人员或工程师在着手设计时，并未充分考虑到当地的具体情况，在电气设计前未能全面了解当地的地形与气候条件，如此一来则较大程度影响了该区域建筑物防雷接地作用的发挥，加大了安全隐患。 2、通用做法 2.1、防雷下引线连接的预制柱

钢筋绑扎→构件定位→构件安装→运输至现场→现场组装。预制柱底部一侧边缘由下至上设置一个竖直朝上安装槽，预制柱主筋与上导板顶部连接，上导板底部由安装槽顶部伸出，上导板底部固定连接有连接部件，连接部件与下导板固定连接。安装槽两侧内壁对称设置两个钢制安装板，两个安装板中部连接有两个相互平行的矩形钢制连接板。安装槽的底板两侧分别固定连接于两个安装板里侧的外部，安装板的外侧面与预制柱的侧面共面，底面与预制柱的底面平齐，两个连接板之间的上下两侧对角方向分别连接两个热镀锌扁钢导板。在两个连接板上下两侧及对角方向分别开设贯穿的连接螺纹孔。上导板的底部螺接连接板中间并保证搭接面积。下导板的顶部用螺栓固定在两个连接板中间。两个连接板之间的间隙与上下板的厚度匹配。为方便调整位置在两个连接板的两侧均套设有与其横向滑动配合的卡板，将每个卡板外漏部分卡在卡槽内。预制柱在生产过程中设置安装槽并将上导板与预制柱主筋连接，同时将安装板和底板设置于安装槽内。预制柱运至现场后机电工人施工时，首先将两块连接板通过两侧的卡板卡放至卡槽内，再用固定螺栓穿过上下两对固定螺纹孔连接至安装螺纹孔即可将连接板固定于安装槽内，然后使用上连接螺栓通过上侧连接螺纹孔和下连接孔将上导板连接固定于两个连接板之间，再将下部预制柱顶端接地下导板引至两个连接板之间，使用下连接螺栓通过下侧的连接螺纹孔和上连接孔将下导板固定于两个连接板之间，与上部预制柱预留上导板形成电气通路，实现预制柱防雷引下线的整体导通。 2.2、提升防雷接地系统的智能化水平由于防雷接地系统的重要性越发凸显，故而企业需要全面确保建筑电气安装工程的质量与安全水平，不断提高防雷接地系统的智能化水平。在对建筑电气进行安装的过程中，施工人员必须全方位地考虑智能化防雷接地系统的组织方式及设计手法，全面考虑其实现避雷过程中的具体作用，从而更好地实现有效避雷。同时，在对其进行管理的过程中，管理人员还应注意智能化管理技术对防雷接地工作带来的影响，并从各种角度出发对防雷技术手段进行升级。建筑工程的通信网络应和设备监控等方面进行连接，提高系统的配合度和有效性，从而进一步提高建筑电气安装工程的防雷水平。在建筑工程项目中，电子
