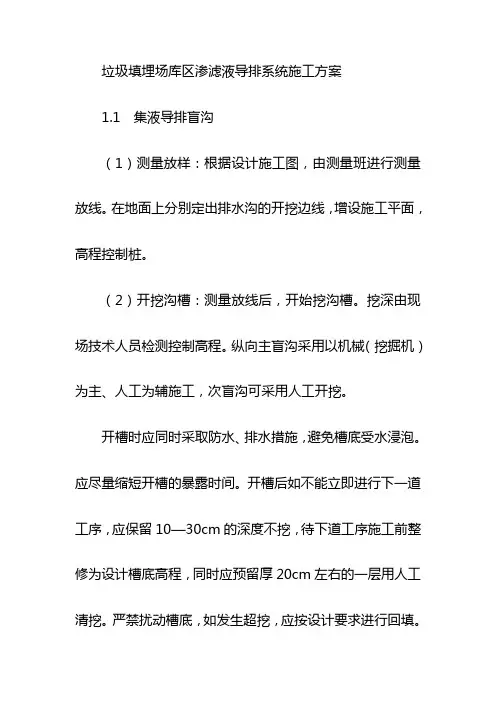

（1）本工程渗滤液管为HDPE塑料管，HS-200、HS-300软式透水管均向专业生产厂家订购。
（2）施工顺序为：防渗膜保护层验收→清扫施工面→安装→检查→验收。
（3）施工工艺为：填埋场主次渗滤液管按平面图位置放线，根据放线将管的平面位置保护层土清扫干净，不得碰坏防渗膜，若有损坏必须及时修补好，级配砾石及粗砂保护层必须均匀铺设，碾压密实，其厚度及坡度满足设计要求，沟槽处回填土必须分层夯实，回填密实达90%以上。
（4）主要施工质量措施
1）管道放线依据填埋坑位置及环场道路中心线、规划桩位及坐标值定位后再行施工。
2）施工前必须对填埋坑底高程进行复测，并检查防渗层及防渗层以上垫土是否符合要求，无误后再行施工。
3）PE渗沥管网的施工操作必须符合设计要求，施工前必须对前项工程进行验收，合格后方可进行管网的安装施工，并在施工过程中根据工程顺序进行质量验收。
4）中所用材料必须符合设计要求，且具有质量证明文件，HDPE 管
材必须使用HDPE防渗膜相同的原料及配方制造，使用前必须进
行检查，质量合格，并有证明文件，不合格或无证明文件的不得使用。
5）基础必须符合设计要求，穿膜管根部防渗元件施工前，必须经监理人员试水，检验观察24h无渗漏，签字后方可施工。
6）安装要在5～40℃之间的无雨天气下进行。HDPE管网的安装施工按图纸设计要求确定，管基础做好后开始管网安装，施工顺序由低到高，全部安装完毕经检查合格，撤下管腹下所有托管小车、木砖、使整个管网落实在管基础上，重新检查，符合设计要求后方可进行下道工序施工。
7）管材的截断，管口垂直于轴线，管材的长度比设计长度长10mm。
8）PE管安装完毕须符合设计要求，管口对正偏差不得大于管壁厚的15%，否则必须断开重焊，重焊合格后方可检验验收。
9）处拉断力不小于管材拉断力的70％。焊缝强度只在安装前试验室进行，已焊好焊缝不得进行破坏性实验。
10）入现场人员不得踏越已焊好的管材，安装完毕后进入下道工序时不得损伤管道，若有损伤及时修复。
