光纤激光器的分类
光纤激光器的分类

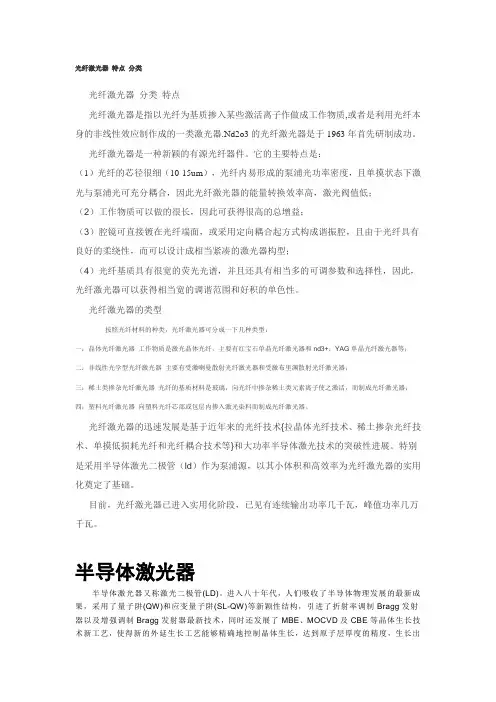

光纤激光器种类很多，根据其激射机理、器件结构和输出激光特性的不同可以有多种不同的分类方式。根据目前光纤激光器技术的发展情况，其分类方式和相应的激光器类型主要有以下几种：
（1）按增益介质分类为：
a）晶体光纤激光器。工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和Nd3+:YAG单晶光纤激光器等。
b）非线性光学型光纤激光器。主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器。
c）稀土类掺杂光纤激光器。向光纤中掺杂稀土类元素离子使之激活，（Nd3+、Er3+、Yb3+、Tm3+等，基质可以是石英玻璃、氟化锆玻璃、单晶）而制成光纤激光器。
d）塑料光纤激光器。向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。
（2）按谐振腔结构分类为F-P腔、环形腔、环路反射器光纤谐振腔以及“8”字形腔、DBR光纤激光器、DFB光纤激光器等。
（3）按光纤结构分类为单包层光纤激光器、双包层光纤激光器、光子晶体光纤激光器、特种光纤激光器。

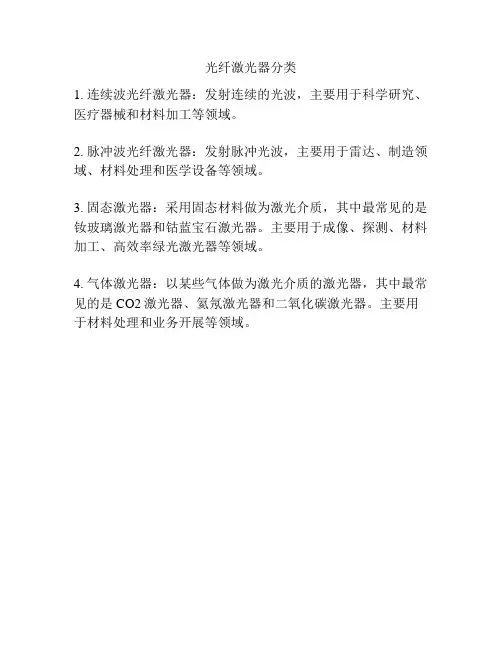

（4）按输出激光特性分类为连续光纤激光器和脉冲光纤激光器，其中脉冲光纤激光器根据其脉冲形成原理又可分为调Q光纤激光器（脉冲宽度为ns量级）和锁模光纤激光器（脉冲宽度为ps或fs量级）。
（5）根据激光输出波长数目可分为单波长光纤激光器和多波长光纤激光器。
（6）根据激光输出波长的可调谐特性分为可调谐单波长激光器，可调谐多波长激光器。
（7）按激光输出波长的波段分类为S-波段（1460~1530 nm）、C-波段（1530~1565 nm）、L-波段（1565~1610 nm）。
（8）按照是否锁模，可以分为：连续光激光器和锁模激光器。通常的多波长激光器属于连续光激光器。
按照锁模器件而言，可以分为被动锁模激光器和主动锁模激光器。
其中被动锁模激光器又有:
等效/假饱和吸收体：非线性旋转锁模激光器（8字型，NOLM和NPR）
真饱和吸收体： SESAM或者纳米材料（碳纳米管或者石墨烯）。
