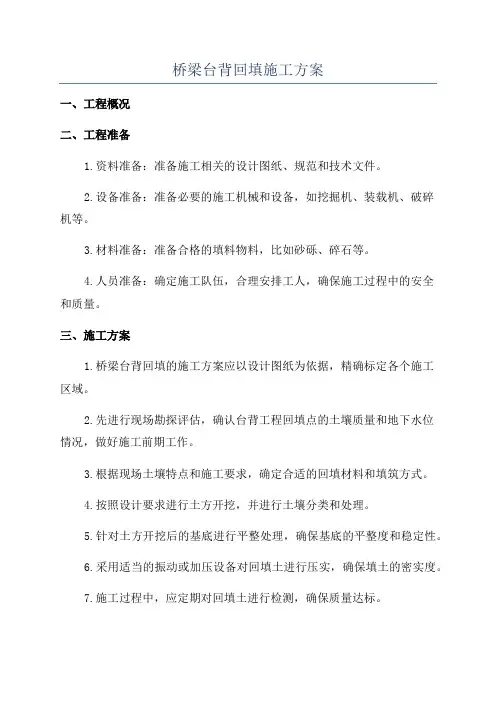

桥梁台背回填施工方案

台背回填施工方案

一、工程概况

/////////// 大桥桥位处中心里程为 ZK77+526\YK77+500 ，大桥全长：左幅

104 米，右幅 165 米。桥址区属于剥蚀低山区，出露地层主要为第四系残坡积

（Q4el+dl ）层和中元古界武当群（pt2wb ）片岩。地面海拔高程370-520 米，最大

相对高差约150米，自然坡度20— 35 ?附近山体基岩大都直接露出，植被稍发

育，桥址附近有居民、农田，国道 305 通达，交通便利。该桥交角为90 ?桥址区

地表水主要为//////////////水库库水，水位呈季节性变化，主要接受大气降水补给，水

量丰富。水库设计水位： 380.2m 、水库常水位：

374.0m 。桥梁位于分幅路段，左幅桥跨设计为 3孔30米，右幅桥跨设计为 5孔30米。本桥最小平曲线半径为 2600米，上部构造为 30米跨预应力 T 梁，下部构造桥墩为柱式墩、桩基础，桥台为 U 台扩大基础。

根据图纸设计要求，台背采用砂砾回填，底宽米，型式为

梯形， 1:1坡度。

、施工进度计划

计划开工时间为：

年月日计划竣工时间为：

年月日

三、施工组织机构设置

在此分项工程施工准备阶段，我部便将各种机械设备调遣到位，并派专人

看管。各种机械设备情况良好，详见下表：

施工负责人：禾入

质检负责人：玩弄地

测量负责人：原有核

安全负责人：表以国四、主要施工机械设备：

技术负责人：步一在现场技术员：中下同试验负责人：啼经在其他工人： 10 人

五、主要工程数量：

砂砾回填：918m3; 土工格栅：1326m2

六、施工方法及要求

1、测量放样。放出填筑边线、中桩。

2、砂砾填筑同路基填筑要求，分层填筑。填筑前应对原地基进行夯实，压实度不小于93%台背填料采用砂砾，底宽为6.0m，型式为梯形，坡度1:1，压实度不小于96%

填筑方法：将承台基坑完全开挖至设计要求，利用挖掘机配合自卸汽车运砂砾回填。台背回填应分层回填压实，分层厚度每层不超过15cm，分层压实时设置2%?4%的横坡度以利排水，每层应于两侧各超填宽出设计宽度50cm以利最终路堤边缘的压实。推土机进行粗平，人工控制厚度。粗平完成后，使用平地机进行细平，根据规范要求的平整度进行整平。

采用振动压路机碾压，第一遍应无振动静压，然后先慢后快，又

弱振至强振，振动压路机一般重叠?，最大速度不宜超过4km/h。碾压由两边向中间进行碾压。应达到无漏压，无死角，确保碾压均匀。实验人员随时检测压实度，压实度控制在96％。压实度抽检频率每层每50 平米以个检测点。碾压完成后，经监理检验合格后方可进行下一层施工。

3、土工格栅铺设

土工格栅自下而上按1：1 的坡度逐层增大纵向铺设长度，最下一层的铺设宽度为6 米。

土工格栅最下一层铺设在构造物基础顶面，最上一层铺设在路基顶面。

当台背填土高度小于等于7 米时，距路基顶面5米深度范围内土工格栅层间距为1 米，5米以下层间距为2米，当台背填土高度大于7 米时，距路基顶面3 米深度范围内土工格栅层间距为0.6 米，3—5 米范围内层间距为1 米，5 米以下层间距为2 米。

土工格栅横向相接处重叠30CM铺设不允许有褶皱，应用人工拉紧，并用①6钢筋制成U型钉将两边和搭接处锚固，锚钉间距为1.5 米。

土工格栅应嵌固在构造物砌体内，嵌固深度不应少于20CM并在砌体的边界部位设置5 厘米的橡胶柔性垫块。

台背回填采用经防锈处理的膨胀螺栓与钢压条，将土工格栅锚固在构造物台背面的壁面上。

采用纵横向极限抗拉强度均不小于50KN/M的双向土工格栅。

七、质量保证措施

构筑物台背回填是路基工程中的关键部分，填筑不好会出现沉降差，发生跳车现象，影响行车速度、舒适与安全，甚至会影响构筑物的稳定，出现交通堵塞现象。为了避免以上现象制定以下技术质量保证措施：

1、台背回填材料检验合格后方可使用。

2、碾压配备合理的碾压机械，压路机达不到的地方，使用小型机动夯具

夯实。

3、填筑时应从构筑物两侧对称填筑，避免对构筑物形成契行压

力。

八、安全、文明施工

1、建立安全机构

项目部设安全小组，具体负责日常安全工作，制定各项安全制度，检查督促各项安全措施的落实。各施工队设立专职的安全员，负责本项目的安全工作，项目经理及各施工队队长为安全负责人。每月对员工进行安全教育，切实

做好安全宣传工作

2、指导思想

“安全促生产，生产必须安全”，以预防为主，对工程安全有针对性控制和指导。

3、安全生产承诺由承包人造成的安全事故和安全隐患按安全事故等级接

受业主有关规定给予的处罚。

4、安全法规认真贯彻中华人民共和国劳保条例和法规，参照建筑施工

安全检查标准定期检查杜绝违章作业，违章指挥，发现隐患及时排除。

5、基本安全措施

a、在施工前对施工人员做好详细的安全交底，加强对现场人员的安全教

育和督促检查。

b、合理安排各种机械设备、车辆等的行车路线，避免交通事故的发生。

c、对机械设备进行安全检查，不开带病车。

d、全体施工人员必须遵守国家法律法规，遵守当地政府各种管

理条例，遵守单位规章制度，做到群防群治，确保安全

施表1

工程技术交底卡片施工单位：

监理单位：合同段：编号：

施工时间桩号及部位

基本要求： 1）台背填土应采用透水性材料或设计规定的填料，严禁采用腐植土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物及生活垃圾。 2）必须分层填筑压实，每层表面平整，路拱合适。 3）台身强度达到设计强度的 75%以上时，方可进行填土。

4）台背填土的长度，不得小于规范规定。 1、土工格栅自下而上按 1:1的坡度逐层增大纵向铺设长度，最下一层的铺设长度为 6米。 2、土工格栅最下一层铺设在构造物基础顶面，最上一层铺设在路基顶面。 3、当台背填土高度小于等于 7米时，距路基顶面 5米深度范围内土工格栅层间距为 1米， 5米以下层间距为2米，当台背填土高度大于 7米时，距路基顶面3米深度范围内土工格栅层间距为0.6米，3— 5米范围内层间距为 1米，5米以下层间距为2米。 4、设计采用纵横向极限抗拉强度均不小于 50KN/M 的双向土工格栅。 5、土工格栅横向相接处重叠 30CM 铺设不允许有褶皱，应用人工拉紧，并用 ①6钢筋制成U 型钉将两边和搭接处锚固，锚钉间距为 1.5米。

6、土工格栅应嵌固在构造物砌体内，嵌固深度不应少于 20CM 并在砌体的边界部位设置 5 厘米的橡胶柔性垫块。

8、7、台背填土前应对原地基进行夯实，压实度不小于

93%台背填料采用砂砾，底宽为 6m,型

型式为梯形，坡度1:1，压实度不小于96% 实测项目

工程项目工程名称

技术（设计）要求项次检查项目

规疋值或允许偏差检查方法和频率 1

压实度（%） 96 每50m 2每压实戻至少检杳 1点

导线点、水准点闭合情况及其它：

导线点、水准点均在路基两侧布设，经复测平差后均满足设计和施工规范要求。交底人接收人

技术负责人交底时间
