数字示波器及其简单原理图
数字示波器及其简单原理图
数字示波器可以分为数字存储示波器（DSO）数字荧光示波器（DP09、混合信
号示波器（MSO9和米样示波器。

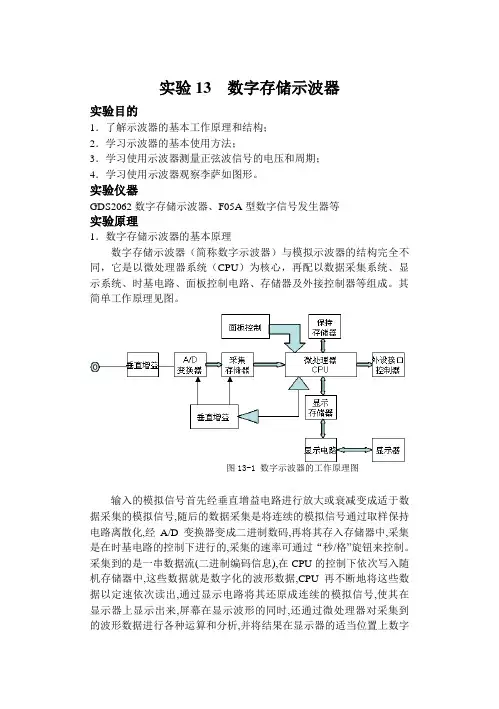

数字式存储示波器与传统的模拟示波器相比，其利用数字电路和微处理器来增强对信号的处理能力、显示能力以及模拟示波器没有的存储能力。数字示波器的基本工
作原理如上图所示当信号通过垂直输入衰减和放大器后，到达模-数转换器（ADC。ADC
将模拟输入信号的电平转换成数字量，并将其放到存贮器中。存储该值得速度由触发电路和石英晶振时基信号来决定。数字处理器可以在固定的时间间隔内进行离散信号的幅值采样。接下来，数字示波器的微处理器将存储的信号读出并同时对其进行数字信号处理，并将处理过的信号送到数-模转换器（DAC、，然后DAC的输出信号去驱动垂直偏转放大器。DAC也需要一个数字信号存储的时钟，并用此驱动水平偏转放大器。与模拟示波器类似的，在垂直放大器和水平放大器两个信号的共同驱动下，完成待测波形的测量结果显示。数字存储示波器显示的是上一次触发后采集的存储在示波器内存中的波形，这种示波器不能实时显示波形信息。其他几种数字示波器的特点，请参考相关书籍。
Agile nt DSO-X 2002A 型数字示波器面板介绍
Rm — "P
SiD (l#~j
a o o o a 二
Mr 强
； A
T ef kiLol&￡i^ li^fiiu]\'ioan
Svaixli
| Analiif]
PnOi 伽
Fui￡
Dto-X :ua ；A
[*■4■討心十!?山皿町
p . *
3 ? ? ?
山唤附■血品
1 lnlensity(^fe )
2 Entry HW
3 LCD^TF ◎IWI 控制 S RfliL '.'oLLnol ___ u 13e￡i?h '| f Al* 1 Tri&^r I FvtK fer 加帚 * LM￡-ni.l 11 TW Pish E H Em M 渣示.子 13帝百彳諭 12朗幢入SSlfi 1M￡1 =ljJ 抽" M CAT] A CwnfeTI A ： MhA [ 〔Bfcfh fr) | PriNf ) 号 菜单键 7Q 该示波器有两个输入通道 CH1和 CH2,可同时观测两路输入波形。选择通道1时, 示波器仅显示通道1的信号。选择通道2时，示波器仅显示通道2的信号。选择双通道时，示波器同时显示通道1信号和通道2信号。 荧光屏（液晶屏幕）是显示部分。屏上水平方向和垂直方向各有多条刻度线，指示出信号波形的电压和时间之间的关系。 操作面板上的各个按钮按下后，相应参数设置会显示在荧光屏上。 开机后，荧光屏显示如下： 测试信号时，首先要将示波器的地（示波器探笔的黑夹子）与被测电路的地连接在一起。根据输入通道的选择，将示波器探头接触被测点（信号端）。按下Auto Scale,示波器会自动将扫描到的信号显示在荧光屏上。 输入耦合方式：模拟示波器输入耦合方式有三种选择：交流（AC）地（GND）直流（DC；部分数字示波器则没有GND耦合这种方式，其通过在屏幕上直接标注零电平线 的位置的方法来实现GND耦合（用来确定零电平线）的功能。当选择“地”时，扫描线显示出“示波器地”在荧光屏上的位置。直流耦合用于测定信号直流绝对值和观 A<|Men t 测极低频信号或者需同时观察含有直流成分的交流信号中的交、直流成分。交流耦合 用于观测交流和含有直流成分的交流信号中的交流分量。在数字电路实验中，一般选 择“直流”方式，以便观测信号的绝对电压值。 幅度灵敏度和时间灵敏度： 在单位输入信号作用下，光点在屏幕上偏移的距离称 为偏移灵敏度，这一定义对 X 轴和丫轴都适用。灵敏度的倒数称为偏转因数。垂直灵 敏度的单位是为 cm/V ，cm /mV 或者DIV /mV , DIV /V ,垂直偏转因数的单位是 V / cm , mV /cm 或者V /DIV, mV /DIV 。实际上因习惯用法和测量电压读数的方便，有 时也把偏转因数当灵敏度。 ?按下通道键1或2,调 岀通道菜单- ?在菜单上可调节耦合 DC/AC （是否显示直 流成分），探头（默 认为10:1, 否则读数 和实际值有倍乘关系） ?屏幕右侧显示“通道” 菜单的 选择 可以通过幅度灵敏度旋钮和时间灵敏度旋钮调整波形在屏幕上的显示情况。 下图中CH1和CH2均有输入波形，黄色1和绿色2分别代表2个波形的零电平点 所在位置，在DC 耦合方式下，高于零点的波形幅度即为正值，低于零点即为负值。 ■ 1 ■ ? 通道— DC 10,0:1 DC 10.0:1 ?调节位棒旋钮，坐标轴可左右、上下移动 ? push to zero,坐标系在止中间 ?灵敏度旋钮，控制坐标刻度 单位 ?坐标刻度显示在屏幕上方 触发：在模拟示波器中，被测信号从丫轴输入后，一部分送到示波管的Y轴偏转板上，驱动光点在荧光屏上按比例沿垂直方向移动；另一部分分流到x轴偏转系统产 生触发脉冲，触发扫描发生器，产生重复的锯齿波电压加到示波管的X偏转板上，使 光点沿水平方向移动，两者合一，光点在荧光屏上描绘出的图形就是被测信号图形。数字示波器的工作流程和模拟示波器类似。当波形在屏幕上左右移动时，即不同步， 此时要选择正确的触发源。 触发源（Source选择：要使屏幕上显示稳定的波形，则需将被测信号本身或者与 被测信号有一定时间关系的触发信号加到触发电路。触发源选择确定触发信号由何处供给。通常有三种触发源：内触发（INT）电源触发（LINE）夕卜触发EXT） 内触发使用被测信号作为触发信号，是经常使用的一种触发方式。由于触发信号本身是被测信号的一部分，在屏幕上可以显示出非常稳定的波形。双踪示波器中通道1 或者通道2 都可以选作触发信号。当单独观察某一通道的信号时，通常选择该通道信号作触发源。若双踪同时观察时，若两路信号存在某种相关性，则选波形质量较好的那路作触发源。若两路信号是非相关信号，为了时这两路信号同时在示波器上稳定，需使用交替触发模式。 电源触发使用交流电源频率信号作为触发信号。这种方法在测量与交流电源频率有关的信号时是有效的。特别在测量音频电路、闸流管的低电平交流噪音时更为有效。 卜触发使用卜加信号作为触发信号，卜加信号从卜触发输入端输入。卜触发信号与被测信号间应具有周期性的关系。由于被测信号没有用作触发信号，所以何时开始扫描与被测信号无关。 正确选择触发信号对波形显示的稳定、清晰有很大关系。例如在数字电路的测量中，对一个简单的周期信号而言，选择内触发可能好一些，而对于多个具有复杂周期的信号，且存在一个与它有周期关系的信号时，选用卜触发可能更好。 触发电平调节又叫同步调节，它使得扫描与被测信号同步。电平调节旋钮调节触发信号的触发电平。一旦触发信号超过由旋钮设定的触发电平时，扫描即被触发。顺时针旋转旋钮，触发电平上升；逆时针旋转旋钮，触发电平下降。当电平旋钮调到电平锁定位置时，触发电平自动保持在触发信号的幅度之内，不需要电平调节就能产生一个稳定的触发。在模拟示波器中，当信号波形复杂，用电平旋钮不能稳定触发时，用释抑（Hold Off）旋钮调节波形的释抑时间 （扫描暂停时间），能使扫描与波形稳定同 ?按Trigger键调出屏幕菜单，将菜单上源与显示调为一致〔内触发情况下） ?如仍不同步（波形向一个方向流动），用 Force Trigger键或Level旋钮辅助调整 ?外触发EXT,互相关联的多个波形需要用到外触发（数电 实验） Agile nt DSO-X 2002A示波器示波器的定量测定： 有三种方法可以实现定量测量 （1）类似模拟示波器的读刻度法 根据要测量的水平/垂直方向的量，读取水平/垂直方向波形所占的刻度，乘以对应的水平/垂直灵敏度，即可得到对应的周期/幅度读数。若需读取高、低电平等以零电平线做参考的参数，则需要从零电平新开始读取格数。 （2）使用” Measure”功能自动测量 数字示波器通常都具有自动测量功能，按下measure菜单，在弹出的菜单中选 择对应的测量参量后，添加参量后，即可自动显示该值。 （3）使用“ Cursor ”功能测量 按下“Cursor ”键后，根据待测量选定X或者Y方向的一根或两根光标线， 移动“ Cursor ”旋钮，读取该光标处，或两根光标线之间的数值。 示波器原理及其应用 示波器介绍 示波器的作用 示波器属于通用的仪器，任一个硬件工程师都应该了解示波器的工作原理并能够熟练使用示波器，掌握示波器是对每个硬件工程师的基本要求。 示波器是用来显示波形的仪器，显示的是信号电压随时间的变化。因此，示波器可以用来测量信号的频率，周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。 在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，（注，如果示波器有测量电流的功能，纵坐标还代表电流。）还有就是比较少被关注的-亮度（Z），在TEK的DPO示波器中，亮度还表示了出现概率（它用16阶灰度来表示出现概率）。 1．1．示波器的分类 示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。 1.2.1 模拟示波器 模拟示波器使用电子枪扫描示波器的屏幕，偏转电压使电子束从上到下均匀扫描，将波形显示到屏幕上，它的优点在于实时显示图像。 模拟示波器的原理框图如下： 见上图所示，被测试信号经过垂直系统处理（比如衰减或放大，即我们拧垂直按钮－volts/div），然后送到垂直偏转控制中去。而触发系统会根据触发设置情况，控制产生水平扫描电压（锯齿波），送到水平偏转控制中。 信号到达触发系统，开始或者触发“水平扫描”，水平扫描是一个是锯齿波，使亮点在水平方向扫描。触发水平系统产生一个水平时基，使亮点在一个精确的时间内从屏幕的左边扫描到右边。在快速扫描过程中，将会使亮点的运动看起来 利用数字示波器测试开关电源的方法 从传统的模拟型电源到高效的开关电源，电源的种类和大小千差万别。它们都要面对复杂、动态的工作环境。设备负载和需求可能在瞬间发生很大变化。即使是“日用的”开关电源，也要能够承受远远超过其平均工作电平的瞬间峰值。设计电源或系统中要使用电源的工程师需要了解在静态条件以及最差条件下电源的工作情况。 过去，要描述电源的行为特征，就意味着要使用数字万用表测量静态电流和电压，并用计算器或PC进行艰苦的计算。今天，大多数工程师转而将示波器作为他们的首选电源测量平台。现代示波器可以配备集成的电源测量和分析软件，简化了设置，并使得动态测量更为容易。用户可以定制关键参数、自动计算，并能在数秒钟内看到结果，而不只是原始数据。 电源设计问题及其测量需求 理想情况下，每部电源都应该像为它设计的数学模型那样地工作。但在现实世界中，元器件是有缺陷的，负载会变化，供电电源可能失真，环境变化会改变性能。而且，不断变化的性能和成本要求也使电源设计更加复杂。考虑这些问题： 电源在额定功率之外能维持多少瓦的功率?能持续多长时间?电源散发多少热量?过热时会怎样?它需要多少冷却气流?负载电流大幅增加时会怎样?设备能保持额定输出电压吗?电源如何应对输出端的完全短路?电源的输入电压变化时会怎样? 设计人员需要研制占用空间更少、降低热量、缩减制造成本、满足更严格的EMI/EMC标准的电源。只有一套严格的测量体系才能让工程师达到这些目标。 示波器和电源测量 对那些习惯于用示波器进行高带宽测量的人来说，电源测量可能很简单，因为其频率相对较低。实际上，电源测量中也有很多高速电路设计师从来不必面对的挑战。 整个开关设备的电压可能很高，而且是“浮动的”，也就是说，不接地。信号的脉冲宽度、周期、频率和占空比都会变化。必须如实捕获并分析波形，发现波形的异常。这对示波器的要求是苛刻的。多种探头——同时需要单端探头、差分探头以及电流探头。仪器必须有较大的存储器，以提供长时间低频采集结果的记录空间。并且可能要求在一次采集中捕获幅度相差很大的不同信号。 开关电源基础 大多数现代系统中主流的直流电源体系结构是开关电源(SMPS)，它因为能够有效地应对变化负载而众所周知。典型SMPS的电能信号路径包括无源器件、有源器件和磁性元件。SMPS尽可能少地使用损耗性元器件(如电阻和线性晶体管)，而主要使用(理想情况下)无损耗的元器件：开关晶体管、电容和磁性元件。 数字示波器的原理及使用 【摘要】示波器就是以直角坐标为参数系,以时间扫描为时基两维地显示物理量——电量瞬时变化的仪器,它不但能观测低频信号(包括单次信号),同时也能观测高频信号与快速脉冲信号 ,并能对其表征的参量进行分析与测量。随着数字集成电路技术的发展而出现的数字存储示波器,不但能对波形进行显示,还能对波形进行存储、分析、计算,并能组成自动测试系统,使之成为了电子测量领域的基础测试仪器之一。 关键词:示波器,信号,数字集成电路,数字存储 【Abstract】Oscilloscope is an instrument that can display electrical signals in rectangular coordinates system based on amplitude and time、It can not only observe the low-frequency signal (including single signal), but also the high-frequency signal and pulse signal, and parameters on the characterization of the analysis and measurement、The digital storage oscilloscope was invented with the development of digital integrated circuit technology, which can not only display the waveform but also can store, analysis, calculate the Parameters of the signal and can form an automatic testing system、The digital storage oscilloscope have become one of the basic testing instrument for electronic measurement 、 Keywords: oscilloscope,signal,digital integrated circuit, digital storage oscilloscope 1、前言 随着数字集成电路技术的发展,数字式示波器的出现以其存储波形及多种信号分析、计算、处理等优良的性能逐步取代模拟示波器。与模拟示波器相比,数字示波器可以实现高带宽及方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理,例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。 2、数字示波器的基本原理 2、1数字存储示波器的组成原理 典型的数字示波器原理框图如图2、1所示,它分为实时与存储两种工作状态,当其以实时状态工作时,其电路组成原理与模拟示波器相同。当其以存储状态工作时,它的工作过程一般分为存储与显示两个阶段,在存储工作阶段,模拟输入信号先经过适当的放大或衰减,然后经过采样与量化两个过程的数字化处理,将模拟信号转化成数字信号后,在逻辑控制电路的控制下将数字信号写入到存储器中。量化过程就就是将采样获得的离散值通过 A/D转换器转换成二进制数字。采样,量化及写入过程都就是在同一时钟频率下进行的。在显示工作阶段,将数字信号从存储器中读出来,并经D/A转换器转换成模拟信号,经垂直放大器放大加到CRT 的Y偏转板。与此同时,CPU的读地址计数脉冲加之D/A转换器,得到一个阶梯波的扫描电压,加到水平放大器放大,驱动CRT的X偏转板,从而实现在CRT上以稠密的光点包络重现模拟信号。 预备实验：数字示波器使用方法（简介） 内容提示：1、数字示波器功能简介 2、示波器面板照 3、示波器各按钮操作功能 4、示波显示状态的含义 5、常用功能按钮的操作 6、垂直控制按钮的操作 7、水平控制按钮的操作显示 8、触发电平控制按钮的操作 9、操作注意事项 10、显示、测量直流信号 11、显示、测量交流信号 一、数字示波器功能简介 数字示波器是一种小巧，轻型、便携式的可用来进行以接地电平为参考点测量的数字式实时示波器。它的屏幕既能显示被测信号的波形，还能显示被测信号的电压幅度、周期、频率等有关电参数。 ADS1000CA特点： ●全新的超薄外观设计、体积小巧、携带更方便 ●彩色TFT LCD 显示，波形显示更清晰、稳定 ●双通道，带宽: 25MHZ-100MHZ ●实时采样率：1GSa/s ●存储深度：2Mpts ●丰富的触发功能：边沿、脉冲、视频、斜率、交替、延迟 ●独特的数字滤波与波形录制功能 ●Pass/Fail 功能 ●32 种自动测量功能 ●2 组参考波形、20 组普通波形、20 组设置内部存储/调出；支持波形、设置、CSV 和位图文件U 盘外部存储及调出 ●手动、追踪、自动光标测量功能 ●通道波形与FFT 波形同时分屏显示功能 ●模拟通道的波形亮度及屏幕网格亮度可调 ●弹出式菜单显示模式，用户操作更灵活、自然 ●丰富的界面显示风格：经典、现代、传统、简洁 ●多种语言界面显示，中英文在线帮助系统 ●标准配置接口：USB Host：支持U 盘存储并能通过U 盘进行系统软件升级； USB Device：支持PictBridge 直接打印及与PC 连接远程控制；RS-232 数字存储示波器的原理及使用 示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。目前大量使用的示波器有两种：模拟示波器和数字示波器。模拟示波器发展较早，技术也非常成熟，其优点主要是带宽宽、成本低。但是随着数字技术的飞速发展，数字示波器拥有了许多模拟示波器不具备的优点：不仅具有可存储波形、体积小、功耗低，使用方便等优点，而且还具有强大的信号实时处理分析功能；具有输入输出功能，可以与计算机或其他外设相连实现更复杂的数据运算或分析。随着相关技术的进一步发展，数字示波器的频率范围也越来越高了，其使用范围将更为广泛因此，学习数字示波器的使用具有重要的意义。 实验目的 1. 了解数字示波器的工作原理； 2. 掌握数字示波器的使用方法； 3. 会用数字示波器测量未知信号的参数。 实验原理 数字存储示波器与模拟示波器不同在于信号进入示波器后立刻通过高速A/D转换器将模拟信号前端快速采样，存储其数字化信号。并利用数字信号处理技术对所存储的数据进行实时快速处理，得到信号的波形及其参数，并由示波器显示，从而实现模拟示波器功能。而且测量精度高，还可以存储和调用显示特定时刻信号。 一个典型的数字存储示波器原理框图如图1所示，模拟输入信号先适当地放大或衰减，然后再进行数字化处理。数字化包括“取样”和“量化”两个过程，取样是获得模拟输入信号的离散值，而量化则是使每个取样的离散值经A/D转换成二进制数字，最后，数字化的信号在逻辑控制电路的控制下依次写入到RAM（存储器）中，CPU从存储器中依次把数字信号读出并在显示屏上显示相应的信号波形。GPIB为通用接口总线系统，通过它可以程控数字存储示波器的工作状态，并且使内部存储器和外部存储器交换数据成为可能。 由此可见，数字示波器必须要完成波形的取样、存储和波形的显示，另外为了满足一般应用的需求，几乎所有微机化的数字示波器都提供了波形的测量与处理功能。 1. 波形的取样和存储 由于数字系统只能处理离散信号，所以必须对模拟连续波形先进行抽样，再进行A/D 转换。根据Nyquist定理，只有抽样频率大于要处理信号频率的两倍时，才能在显示端理想地复现该信号。 由此可见，数字示波器必须要完成波形的取样、存储和波形的显示，另外为了满足一般应用的需求，几乎所有微机化的数字示波器都提供了波形的测量与处理功能。 数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。 区分模拟带宽和数字实时带宽 带宽是示波器最重要的指标之一。模拟示波器的带宽是一个固定的值，而数字示波器的带宽有模拟带宽和数字实时带宽两种。数字示波器对重复信号采用顺序采样或随机采样技术所能达到的最高带宽为示波器的数字实时带宽，数字实时带宽与最高数字化频率和波形重建技术因子K相关（数字实时带宽=最高数字化速率/K），一般并不作为一项指标直接给出。从两种带宽的定义可以看出，模拟带宽只适合重复周期信号的测量，而数字实时带宽则同时适合重复信号和单次信号的测量。厂家声称示波器的带宽能达到多少兆，实际上指的是模拟带宽，数字实时带宽是要低于这个值的。例如说TEK公司的TES520B的带宽为500MHz，实际上是指其模拟带宽为500MHz，而最高数字实时带宽只能达到400MHz远低于模拟带宽。所以在测量单次信号时，一定要参考数字示波器的数字实时带宽，否则会给测量带来意想不到的误差。 有关采样速率 采样速率也称为数字化速率，是指单位时间内，对模拟输入信号的采样次数，常以MS/s表示。采样速率是数字示波器的一项重要指标。 1.如果采样速率不够，容易出现混迭现象 如果示波器的输人信号为一个100KHz的正弦信号，示波器显示的信号频率却是50KHz，这是怎么回事呢？这是因为示波器的采样速率太慢，产生了混迭现象。混迭就是屏幕上显示的波形频率低于信号的实际频率，或者即使示波器上的触发指示灯已经亮了，而显示的波形仍不稳定。混迭的产生如图1所示。那么，对于一个未知频率的波形，如何判断所显示的波形是否已经产生混迭呢？可以通过慢慢改变扫速t/div到较快的时基档，看波形的频率参数是否急剧改变，如果是，说明波形混迭已经发生；或者晃动的波形在某个较快的时基档稳定下来，也说明波形混迭已经发生。根据奈奎斯特定理，采样速率至少高于信号高频成分的2倍才不会发生混迭，如一个500MHz的信号，至少需要1GS/s的采样速率。有如下几种方法可以简单地防止混迭发生： ·调整扫速； ·采用自动设置（Autoset）； ·试着将收集方式切换到包络方式或峰值检测方式，因为包络方式是在多个收集记录中寻找极值，而峰值检测方式则是在单个收集记录中寻找最大最小值，这两种方法都能检测到较快的信号变化。 ·如果示波器有Insta Vu采集方式，可以选用，因为这种方式采集波形速度快，用这种方法显示的波形类似于用模拟示波器显示的波形。 2.采样速率与t/div的关系 每台数字示波器的最大采样速率是一个定值。但是，在任意一个扫描时间t/div，采样速率fs由下式给出： fs=N/(t/div) N为每格采样点 数字示波器及其简单原理图 数字示波器可以分为数字存储示波器（DSO）数字荧光示波器（DP09、混合信 号示波器（MSO9和米样示波器。 数字式存储示波器与传统的模拟示波器相比，其利用数字电路和微处理器来增强对信号的处理能力、显示能力以及模拟示波器没有的存储能力。数字示波器的基本工 作原理如上图所示当信号通过垂直输入衰减和放大器后，到达模-数转换器（ADC。ADC 将模拟输入信号的电平转换成数字量，并将其放到存贮器中。存储该值得速度由触发电路和石英晶振时基信号来决定。数字处理器可以在固定的时间间隔内进行离散信号的幅值采样。接下来，数字示波器的微处理器将存储的信号读出并同时对其进行数字信号处理，并将处理过的信号送到数-模转换器（DAC、，然后DAC的输出信号去驱动垂直偏转放大器。DAC也需要一个数字信号存储的时钟，并用此驱动水平偏转放大器。与模拟示波器类似的，在垂直放大器和水平放大器两个信号的共同驱动下，完成待测波形的测量结果显示。数字存储示波器显示的是上一次触发后采集的存储在示波器内存中的波形，这种示波器不能实时显示波形信息。其他几种数字示波器的特点，请参考相关书籍。 Agile nt DSO-X 2002A 型数字示波器面板介绍 Rm — "P SiD (l#~j a o o o a 二 Mr 强 ； A T ef kiLol&￡i^ li^fiiu]\'ioan Svaixli | Analiif] PnOi 伽 Fui￡ Dto-X :ua ；A [*■4■討心十!?山皿町 p . * 3 ? ? ? 山唤附■血品 1 lnlensity(^fe ) 2 Entry HW 3 LCD^TF ◎IWI 控制 S 数字示波器使用小方法 前言 本文的结构逐条编排，目的是使内容成为开放性和可添加型的，欢迎有经验的同事增加新的内容。 对本文中用到按键符号作如下规定： TRIGGER MENU→Type(main)→Edge(pop-up)→Coupling(main)→DC(Side) 代表按面板上的TRIGGER MENU键，再按显示屏下方的T ype键，重复按这个钮直到Edge高亮显示，再按显示屏下方的Coupling，再按显示屏右侧的DC键。 注：main代表显示屏下方的键，Side代表显示屏右方的键,pop-up代表一直按此键，直到项目高亮显示。 目录 一．安全问题 (1) 二．使用探头 (2) 三．触发方式 (11) 四．测试方法 (15) 五．小常识、小经验 (23) 一．安全问题 结论一示波器电源线要用三相插头良好接地（即接实验室的地线）说明为了避免电冲击对示波器造成损伤，输出及输入端进行电气连接前要保证示波器良好接地。 结论二探头地线只能接电路板上的地线，不可以搭接在电路板的正、负电源端说明交流供电系统或经整流后直流供电的系统的地一般都是接大地的。探头的地也是经示波器安全地线接大地的。如果探头的地搭在电路板上不是地的点上，就会造成此点和电源地短路，轻者使电路板工作不正常，重者会烧坏电路板或探头，造成严重后果。 尤其注意不能把探头的地接到电路板上的正、负电源端。 结论三不允许在探头还连接着被测试电路时插拔探头。 说明避免对示波器和探头造成损伤，尤其是有源探头。厂家说明。 结论四信号的幅度不要超过探头和示波器的安全幅度，以免造成损坏说明信号幅度超过±40V时，用有源探头P6245和P6243测量会造成探头的损坏。不同探头的幅度量程是不同的，要留心探头及示波器上的说明文字。 数字示波器的调节与使用 一、实验目的 1.了解示波器的结构与示波原理 2.掌握示波器的使用方法，学会用示波器观测各种电信号的波形 3.学会用示波器测正弦交流信号的电压幅值及频率 4.学会用李萨如图法，测量正弦信号频率 二、实验仪器 RIGOL DS1000E型数字存储示波器，ＤＧ１０２２函数波形发生器 三、实验原理 1、双踪示波器的原理： 双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。 Y CH1 Y CH2 图1. 双踪示波器原理方框图 其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。 如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。 当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。如果同步电路信号从仪器外部输入，则称为“外同步”。 2．示波器显示波形原理： 如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。 图2.示波器显示正弦波形的原理 3、数字存储示波器的基本原理 数字存储示波器的基本原理框图如图3所示： 图3.数字存储示波器的基本原理框图 数字示波器是按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序列，然后进行恢复重建波形，从而达到测量波形的目的。 输入缓冲器放大器（AMP)将输入的信号作缓冲变换，起到将被测体与示波器隔离的作用，示波器工作状态的变换不会影响输入信号，同时将信号的幅值切换至适当的电平范围（示波器可以处理的范围），也就是说不同幅值的信号在通过输入缓冲放大器后都会转变成相同电压范围内的信号。 A/D单元的作用是将连续的模拟信号转变为离散的数字序列，然后按照数字序列的先后顺序重建波形。所以A/D单元起到一个采样的作用，它在采样时钟的作用下,将采样脉冲到来时刻的信号幅值的大小转化为数字表示的数值。这个点我们称为采样点。A/D转换器是波形采集的关键部件。 多路选通器（DEMUX）将数据按照顺序排列，即将A/D变换的数据按照其在模拟波形上的先后顺序存入存储器，也就是给数据安排地址，其地址的顺序就是采样点在波形上的顺序，采样点相邻数据之间的时间间隔就是采样间隔。 数据采集存储器（Acquisition Memory)是将采样点存储下来的存储单元，他将 数字示波器的使用 实验报告 姓名： 学号： 座位号： 指导教师： 报告箱号： 实验日期：年月日星期第节 数字示波器的使用 预习提示：完整地学习使用某一仪器的最好方法一般是对照着用户手册，按照提示一步一步地操作，并观察记录实验现象和结果，思考自己所完成的仪器操作的作用。但初次接触像示波器这样的通用仪器，一方面，我们不可能在短时间内学会其所有的操作；另一方面，通用仪器的各种功能之间并不一定有直接的相互关联，我们可以选择其中的部分功能进行学习，其他功能可以留到以后用到时再参考用户手册来学习和实践。实验预习时，学生可以粗读用户手册中与实验内容相关的章节（第一章和第二章），知道有关功能/操作大致是哪些步骤、可以得到哪些结果。千万不要尝试去“背诵”用户手册的某个章节甚至整本用户手册。 实验目的： 预习作业： 1.示波器是一个什么样的仪器？它有哪些应用？ 2.本实验所用数字示波器的电压显示范围V pp是_________；若待测量信号的V pp小于此值，则可将信号 直接接到数字示波器的信号输入端（通道1或通道2）；若待测量信号的V pp大于此值，则需用示波器10:1衰减探头，且在探头线___________开关打开的情况下才能将信号接入示波器。 3.信号接入示波器之后，如果发现信号幅度纵向只占屏幕的很小部分或上下均超出屏幕显示范围，应调 节相应通道的________旋钮；若信号纵向偏离屏幕中心位置，则应调节相应通道的_________旋钮。若屏幕上显示的信号周期数太少或太多，则应调节该通道的________旋钮。 4.若屏幕上显示的信号一直在左右移动，很可能是因为_________源/模式选择或________电平设置不当。 5.（本题可在实验过程中完成）电压档位显示在液晶屏的_________位置，时基档位显示在液晶屏的 _________位置，触发源和触发模式选择显示在液晶屏的________位置。 6.（本题可在实验过程中完成）屏幕上，信号电压的零点由显示屏________位置的_______符号来指示。 信号以直流耦合方式输入时的指示符号是________；信号以交流耦合方式输入时的指示符号是 ________。 数字示波器的原理和使用方法 在数字电路实验中，需要使用若干仪器、仪表观察实验现象和结果。常用的电子测量仪器有万用表、逻辑笔、普通示波器、存储示波器、逻辑分析仪等。万用表和逻辑笔使用方法比较简单，而逻辑分析仪和存储示波器目前在数字电路教学实验中应用还不十分普遍。示波器是一种使用非常广泛，且使用相对复杂的仪器。本章从使用的角度介绍一下数字示波器的原理和使用方法。 1、数字示波器工作原理 示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。 1(1 示波管 阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。 1(荧光屏 现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。在荧光膜上常又增加一层蒸发铝膜。高速电子穿过铝膜，撞击荧光粉而发光形成亮点。铝膜具有内反射作用，有利于提高亮点的辉度。铝膜还有散热等其他作用。 当电子停止轰击后，亮点不能立即消失而要保留一段时间。亮点辉度下降到原始值的10,所经过的时间叫做“余辉时间”。余辉时间短于10μs为极短余辉，10μs—1ms为短余辉，1ms—0(1s为中余辉，0(1s-1s为长余辉，大于1s为极长 余辉。一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。 由于所用磷光材料不同，荧光屏上能发出不同颜色的光。一般示波器多采用发绿光的示波管，以保护人的眼睛。 2(电子枪及聚焦 电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称第二栅极)、第一阳极(A1)和第二阳极(A2)组成。它的作用是发射电子并形成很细的高速电子束。灯丝通电加热阴极，阴极受热发射电子。栅极是一个顶部有小孔的金属园筒，套在阴极外面。由于栅极电位比阴极低，对阴极发射的电子起控制作用，一般只有运动初速度大的少量电子，在阳极电压的作 用下能穿过栅极小孔，奔向荧光屏。初速度小的电子仍返回阴极。如果栅极电位过低，则全部电子返回阴极，即管子截止。调节电路中的W1电位器，可以改变栅极电位，控制射向荧光屏的电子流密度，从而达到调节亮点的辉度。第一阳极、第二阳极和前加速极都是与阴极在同一条轴线上的三个金属圆筒。前加速极G2与A2相连，所加电位比A1高。G2的正电位对阴极电子奔向荧光屏起加速作用。 电子束从阴极奔向荧光屏的过程中，经过两次聚焦过程。第一次聚焦由K、 G1、G2完成，K、K、G1、G2叫做示波管的第一电子透镜。第二次聚焦发生在G2、A1、A2区域，调节第二阳极A2的电位，能使电子束正好会聚于荧光屏上的一点，这是第二次聚焦。A1上的电压叫做聚焦电压，A1又被叫做聚焦极。有时调节A1电压仍不能满足良好聚焦，需微调第二阳极A2的电压，A2又叫做辅助聚焦极。 3(偏转系统 偏转系统控制电子射线方向，使荧光屏上的光点随外加信号的变化描绘出被测信号的波形。图8(1中，Y1、Y2和Xl、X2两对互相垂直的偏转板组成偏转系统。Y轴偏转板在前，X轴偏转板在后，因此Y轴灵敏度高(被测信号经处理后加到Y 调整与使用示波器 郭明超 09015008 1．实验目的 （1）了解示波器的基本结构，熟悉数字示波器的调节和使用； （2）学会用数字示波器观测电压波形； （3）通过观测李萨如图形，学会一种用示波器测量频率和相位的方法。 2．实验仪器 GDS-2062数字示波器一台，F-05数字合成函数信号发生器一台。 3．实验原理 (1) 示波器的基本机构 示波器的规格和型号较多，但所有的示波器所具有的基本结构都相同，大致可分为：示波管（又称阴极射线管）、X 轴放大器和Y 轴放大器（含各自的衰减器）、锯齿波发生器等，见图8-1所示。 ○1示波管 示波管是示波器的核心部件，它主要包括电子枪、偏转系统和荧光屏三部分，这三部分全部被密封在高真空的玻璃外壳内（如图8-2所示）。电子枪有灯丝、阴极、控制栅极、第一阳极和第二阳极共五部分组成。灯丝通电后加热表面涂有氧化物的金属圆筒（即阴极），使之发射电子。控制栅极是一个套在阴极外面的金属圆筒，其顶端有一小孔，它的电位比阴极低，对阴极发射出来的电子起减速作用， 只有初速度较大的电子才可能穿过栅极顶端的小孔，进入加速区的阳极。因此控制栅极实际上起控制电子流密度的作用。调整示波器面板上的“亮度”旋纽，其实就是调节栅极电位改变飞出栅极的电子数目，飞出的电子数目越多，荧光屏上亮斑就越亮。从栅极飞出来的电子再经过第一阳极和第二阳极的加速与聚焦后打到荧光屏上形成一个明亮清晰的小圆点。偏转系统是由两对相互垂直的电极板组成。电子束通过偏转系统时，同时受到两个相互垂直方向的电场的作用，荧光屏上小亮点的运动轨迹就是电子束在这两个方向运动的叠加。 ○ 2X 、Y 轴电压放大器和衰减器 由于示波管本身的X 及Y 偏转板的灵敏度不高（约0.1~1mm /V ），当加在偏转板上的信号电压较小时，电子束不能发生足够的偏转，屏上的光点位移较小，不便观测。这就需要 Y 输入 X 图8-1 示波器的基本结构图 偏转系统 图8-2 示波管结构图 数字存储示波器的使用 实验二数字存储示波器的使用 加灰色底纹部分是预习报告必写部分 示波器是一种常用的电子仪器，主要用于观察和测量各种电信号。配合各种传感器把非电量转换成电量，示波器也可以用来观察各种非电量的变化过程。示波器有多种类型和型号，但它们基本原理是相同的。本实验是用双信号发生器的输出信号在示波器中合成李萨如图形。 ［实验目的］ 1．了解示波器的主要结构和显示波形的基本原理。 2．学会使用函数信号发生器。 3．学会用示波器观察波形以及测量电压、周期和频率等。 4、理解李萨如图形合成原理及方法。 ［实验仪器］ DS1052E型数字存储示波器、DG1022双通道函数/任意波形发生器、连接线（2根） 【示波管的简单介绍】 示波管如图1所示 示波管包括有： （1）一个电子枪，它发射电子，把电子加速到一定速度，并聚焦成电子束； （2）一个由两对金属板组成的偏转系统；（3）一个在管子末端的荧光屏，用来显示电子束的轰击点。 所有部件全都密封在一个抽成真空的玻璃外壳里，目的是为了避免电子与气体分子碰撞而引起电子束散射。接通电源后，灯丝发热，阴极发射电子。栅极加上相对于阴极的负电压，它有两个作用：①一方面调节栅极电压的大小控制阴极发射电子的强度，所以栅极也叫控制极；②另一方面栅极电压和第一阳极电压构成一定的空间电位分布，使得由阴极发射的电子束在栅极附近形成一个交叉点。第一阳极和第二阳极的作用一方面构成聚焦电场，使得经过第一交叉点又发散了的电子在聚焦场作用下又会聚起来；另一方面使电子加速，电子以高速打在荧光屏上，屏上 ③数字滤波的频率上线 MATH 为系统的数学运算界面 REF 为导入导出已保存的文件菜单或保存文件，但不存储X-Y方式的波形 设置水平系统HORIZONTAL（MENU、POSITION(水平位置) SCALE(水平范围) MENU ①延迟扫描：用来放大一段波形，以便查看图形细节②时基：Y-T、X-Y（水平轴上显示通道1电压，垂直轴上显示通道2电压）、Roll③采样率：显示系统采样率 设置触发系统TRIGGER（LEVEL、MENU、50%、FORCE） MENU中的触发模式有边沿触发、脉宽触发、斜率触发、视频触发、交替触发（稳定触发双通道不同步信号，此触发模式下，不能产生X-Y波形，且交替触发菜单中触发类型为视频触发时它的同步分为：所有行、指定行、奇数场、偶数场）。触发方式：自动、普通、单次，如在自动下无法稳定两波形，可选择单次稳定波形。触发设置：灵敏度、触发抑制：设置重新启动触发电路的时间间隔，时间范围为：500ns-1.5s、 实验1.2常用电子仪器的使用 一、实验目的 1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器等的主要性能及正确使用方法。 2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法 二、实验仪器 1、函数信号发生器EE1641C 2、DS1062E-EDU数字示波器 3、高级电路实验箱 三、实验原理 初步了解示波器面板和用户界面 1. 前面板:DS1000E-EDU系列数字示波器向用户提供简单而功能明晰的前面板, 以进行基本的操作。面板上包括旋钮和功能按键。旋钮的功能与其它示波器类似。显示屏右侧的一列 5 个灰色按键为菜单操作键(自上而下定义为1 号至 5 号)。通过它们,您可以设置当前菜单的不同选项;其它按键为功能键,通过它们,您可以进入不同的功能菜单或直接获得特定的功能应用。 电压参数的自动测量 DS1000E-EDU, DS1000D-EDU 系列数字示波器可自动测量的电压参数包括峰峰值、最大值、最小值、平均值、均方根值、顶端值、低端值。下图表述了各个电压参数的物理意义。 电压参数示意图 峰峰值(Vpp):波形最高点至最低点的电压值。 ?最大值(Vmax):波形最高点至GND(地)的电压值。 最小值(Vmin):波形最低点至GND(地)的电压值。 幅值(Vamp):波形顶端至底端的电压值。? 顶端值(Vtop):波形平顶至GND(地)的电压值。 底端值(Vbase):波形平底至GND(地)的电压值。 过冲(Overshoot):波形最大值与顶端值之差与幅值的比值。 预冲(Preshoot):波形最小值与底端值之差与幅值的比值。 平均值(Average):单位时间内信号的平均幅值。 均方根值(Vrms):即有效值。依据交流信号在单位时间内所换算产生的能量,对应于产生等值能量的直流电压,即均方根值。 2、函数信号发生器 函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20VP－P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发生器的输出信号频率可以通过频率分档开关进行调节。 函数信号发生器作为信号源，它的输出端不允许短路。 例一:测量简单信号 观测电路中的一个未知信号,迅速显示和测量信号的频率和峰峰值。 1. 欲迅速显示该信号,请按如下步骤操作: (1) 将探头菜单衰减系数设定为1X,并将探头上的开关设定为1X。 (2) 将通道1的探头连接到电路被测点。 (3) 按下AUTO(自动设置)按键。 示波器将自动设置使波形显示达到最佳状态。在此基础上,您可以进一步调节垂直、水平档位,直至波形的显示符合您的要求。 2. 进行自动测量 示波器可对大多数显示信号进行自动测量。欲测量信号频率和峰峰值,请按如下步骤操作: 新书《数字示波器原理和应用》介绍 内容简介 本书从理论和实践两方面介绍了数字示波器的基础理论和具体应用，分为上下两卷。上卷介绍数字示波器的工作原理，从被测对象的特征、示波器硬件结构、关键概念和技术点、波形参数测量定义、探头技术原理等角度探讨数字示波器工作原理和相关概念。下卷介绍数字示波器在测试各种总线和接口标准上的具体应用，从通用的测量分析（抖动、眼图、均衡、嵌入去嵌入），到具体的低速和高速总线和接口的测量，比较全面的介绍了数字示波器的各种具体应用。本书适合从事电子工程领域和通信工程领域的数字系统研发和测试的工作者，以及大学院校电子工程、通信工程、电子测量与仪器仪表等专业的师生阅读。 作者简介 孙灯亮：1999年毕业于西安电子科技大学，2003年底加入安 捷伦科技（中国）有限公司，负责电子测量仪器和方案的技术 咨询工作。加入安捷伦之前曾在华为技术和联想电脑负责技术 研究和产品开发工作。 目录 上卷数字示波器原理第一章示波器背景和被测对象简介 1.1 示波器背景简介 1.2 示波器的主要应用分类 1.3 电子信号简介 1.4 时钟信号和数据信号频谱的不同 1.5 时钟信号和数据信号的五次谐波点幅度 参考文献 第二章数字示波器硬件结构原理 2.1 数字示波器硬件架构 2.2 单片80G/s采样电路原理 参考文献 第三章数字示波器信号保真度和波形重建 3.1 数字技术的发展推动数字示波器的性能提升 3.2 探头系统对被测信号的影响和发展 3.3 数字示波器的体系结构及其带宽和频响 3.4 数字示波器模数转换器ADC的采样和波形重建 3.5 数字示波器高精度测量的要求小结 参考文献 第四章理解示波器的抖动测量本底和本底噪声 4.1 示波器抖动测量本底 4.1.1 固有抖动 数字示波器的原理及使用 【摘要】示波器是以直角坐标为参数系，以时间扫描为时基两维地显示物理量——电量瞬时变化的仪器，它不但能观测低频信号（包括单次信号)，同时也能观测高频信号和快速脉冲信号，并能对其表征的参量进行分析和测量。随着数字集成电路技术的发展而出现的数字存储示波器，不但能对波形进行显示，还能对波形进行存储、分析、计算，并能组成自动测试系统，使之成为了电子测量领域的基础测试仪器之一。 关键词：示波器，信号，数字集成电路，数字存储 【Abstract】Oscilloscope is an instrument that can display electrical signals in rectangular coordinates system based on amplitude and time. It can not only observe the low-frequency signal (including single signal), but also the high-frequency signal and pulse signal, and parameters on the characterization of the analysis and measurement. The digital storage oscilloscope was invented with the development of digital integrated circuit technology, which can not only display the waveform but also can store, analysis, calculate the Parameters of the signal and can form an automatic testing system. The digital storage oscilloscope have become one of the basic testing instrument for electronic measurement . Keywords: oscilloscope,signal,digital integrated circuit, digital storage oscilloscope 1.前言 随着数字集成电路技术的发展，数字式示波器的出现以其存储波形及多种信号分析、计算、处理等优良的性能逐步取代模拟示波器。与模拟示波器相比，数字示波器可以实现高带宽及方便地实现对模拟信号波形进行长期存储并能利用机内微处理器系统对存储的信号做进一步的处理，例如对被测波形的频率、幅值、前后沿时间、平均值等参数的自动测量以及多种复杂的处理。 2.数字示波器的基本原理 2.1数字存储示波器的组成原理 典型的数字示波器原理框图如图2.1所示，它分为实时和存储两种工作状态，当其以实时状态工作时，其电路组成原理与模拟示波器相同。当其以存储状态工作时，它的工作过程一般分为存储和显示两个阶段，在存储工作阶段，模拟输入信号先经过适当的放大或衰减，然后经过采样和量化两个过程的数字化处理，将模拟信号转化成数字信号后，在逻辑控制电路的控制下将数字信号写入到存储器中。量化过程就是将采样获得的离散值通过 A/D转换器转换成二进制数字。采样,量化及写入过程都是在同一时钟频率下进行的。在显示工作阶段，将数字信号从存储器中读出来，并经D/A转换器转换成模拟信号，经垂直放大器放大加到CRT 的Y偏转板。与此同时，CPU的读地址计数脉冲加之D/A转换器，得到一个阶梯波的扫描电压，加到水平放大器放大，驱动CRT的X偏转板，从而实现在CRT上以稠密的光点包络重现模拟信号。 实验原理 1、双踪示波器的原理： 双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。 Y CH1 Y CH2 图1. 双踪示波器原理方框图 其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。 如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。 当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此 示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。如果同步电路信号从仪器外部输入，则称为“外同步”。操作时，使用“电平（LEVEL）”旋钮，改变触发电平高度，当待测电压达到触发电平时，扫描发生器开始扫描，直到一个扫描周期结束。但如果触发电位高度超出所显示波形最高点或最低点的范围，则扫描电压消失，扫描停止。 2．示波器显示波形原理： 如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。 图2. 示波器显示正弦波形的原理 3、数字存储示波器的基本原理 数字存储示波器的基本原理框图如图3所示：示波器原理及其应用分析解析
