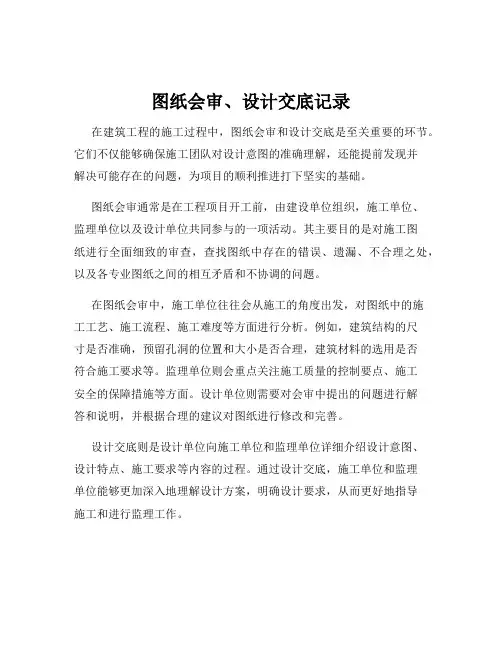

图纸会审和设计交底记录
图纸会审和设计交底记录
注：记录内容栏不够用可另加附页
设计交底与图纸会审的区别
三、设计交底与图纸会审 (一)设计交底的目的和内容 设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。 设计交底的主要内容一般包括： 施工图设计文件总体介绍，设计的意图说明，特殊的工艺要求，建筑、结构、工艺、设备等各专业在施工中的难点、疑点和容易发生的问题说明，对施工单位、监理单位、建设单位等对设计图纸疑问的解释等。 (二)图纸会审的目的和内容 图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。 其目的有两方面，一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。图纸会审的内容一般包括： (1)是否无证设计或越级设计；图纸是否经设计单位正式签署。 (2)地质勘探资料是否齐全。 (3)设计图纸与说明是否齐全，有无分期供图的时间表。 (4)设计地震烈度是否符合当地要求。 (5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。 (6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。 (7)防火、消防是否满足要求。 (8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。 (9)施工图中所列各种标准图册，施工单位是否具备。 (10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。 (11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。 (12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。 (13)施工安全、环境卫生有无保证。 (14)图纸是否符合监理大纲所提出的要求。 [例题] 图纸会审的目的是（） A. 熟悉设计图纸 B. 减少图纸的差错 C. 了解工程特点和设计意图 D. 对施工单位和监理单位正确贯彻设计意图 E. 解决图纸中存在的问题 答案：A.B.C.E (三)组织设计交底与图纸会审的法律、法规依据 设计交底与图纸会审不仅是工程建设中的惯例，而且是法律、法规规定的相关各方的义务。 (四)设计交底与图纸会审的组织 设计交底由承担设计阶段监理任务的监理单位或建设单位负责组织，设计单位向施工单位和承
设计交底及图纸会审的内容及流程
设计交底及图纸会审的内容及流程 设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。 设计交底及图纸会审的内容及流程 一、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需
再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。 2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。 3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得交付施工。 4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 二、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握
施工图设计交底和图纸会审管理制度标准版本
文件编号：RHD-QB-K6148 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 施工图设计交底和图纸会审管理制度标准版本
施工图设计交底和图纸会审管理制 度标准版本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1.目的 本制度规定了华电青岛发电有限公司三期2×300MW级供热机组扩建工程建设施工前的施工图设计交底和图纸会审的条件、职责、要求及实施过程。旨在使施工人员充分了解工程特点，熟悉设计内容，领会设计意图，明确设计要求的质量标准，正确地按图施工，将设计差错等问题消除在施工前，确保工程质量，避免返工浪费。 2.适用范围 本制度适用于华电青岛发电有限公司三期2×
300MW级供热机组扩建工程施工图的设计交底和图纸会审。设备制造厂家的施工图设计技术交底和图纸会审，参照本制度执行。 3.责任 3.1设计单位 3.1.1按华电青岛发电有限公司要求的时间向三期办提供规定数量的完整的正式施工图。 3.1.2向监理公司、三期办和施工承包商进行施工图设计技术交底。 3.1.3参加图纸会审，进行会审答疑。 3.1.4按设计变更程序提出设计修改通知单。 3.2华电青岛发电有限公司 3.2.1华电青岛发电有限公司安排电厂本专业及相关专业人员熟悉设计和施工图纸、参加图纸会审。 3.2.2华电青岛发电有限公司跟踪监督、检查落
实会审纪要的执行情况。 3.3监理公司 3.3.1组织施工图设计交底和图纸会审,发出会审通知。 3.3.2主持施工图设计技术交底和图纸会审。 3.3.3汇总会审情况和各单位提出的问题及审定意见。 3.3.4整理形成会审纪要并组织参加会审各单位会签。 3.3.5跟踪监督和检查落实会审纪要的实施情况。 3.4.1组织本单位各有关专业人员熟悉设计和审阅图纸，参加施工图设计技术交底和图纸会审。 3.4.2收集、整理各专业提出的问题，会审时提出质疑、咨询。
图纸会审、设计交底及技术交底有什么区别
图纸会审、设计交底及技术交底有什么区别 一、图纸会审一般包括的主要内容 (1)是否无证设计或越级设计；图纸是否经设计单位正式签署。 (2)地质勘探资料是否齐全。 (3)设计图纸与说明是否齐全，有无分期供图的时间表。 (4)设计地震烈度是否符合当地要求。 (5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。 (6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。 (7)防火、消防是否满足要求。 (8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。 (9)施工图中所列各种标准图册，施工单位是否具备。 (10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。 (11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。 (12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。 (13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。 二、设计交底与图纸会审 1、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2、设计交底与图纸会审应遵循的原则 （1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。
施工图设计交底及其图纸会审
施工图设计交底及图纸会审 一、设计交底的概况： 1、设计方和施工方进行图纸的交接和交流,使施工单位进一步了解设计细节和以后施工顺利。 2、由设计单位向各施工单位(土建施工单位与各设备专业施工单位）进行的交底，主要交待建筑物的功能与特点、设计意图与要求等。 3、施工现场哪些是重点,要注意什么,设计单位会有一份文件,开工前,图纸会审也是图纸交底。 4、设计交底与图纸会审是保证工程质量的。 二、设计交底的概念： 设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图,使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。
三、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定,对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求,避免返工浪费:在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理,设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节,也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 二、设计交底与图纸会审应遵循的原则
施工图设计技术交底记录大全和图纸会审制度
1、施工图设计技术交底与图纸会审制度 1．总则 1.1 为使各参建单位了解工程设计特点和设计意图，掌握工程关键部分的质量要求，保证施工质量，设计单位必须依据有关规定，对自己所提交的施工图纸，进行有计划、有系统的技术交底。 1.2 为了减少图纸的差错，使设计施工图纸更符合施工现场的具体要求，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。 1.3 本制度适用于公司酒精工程所有的施工项目、区域和参建单位。 2．引用标准及关联文件 《建设工程勘察设计管理条例》（国务院令第293号） 3．术语及定义 3.1技术交底--指在某一单位工程开工前，或一个分项工程施工前，由主管 技术领导向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生。 3.2图纸会审--指工程各参建单位（建设单位、监理单位、施工单位）在收 到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。 4．职责 4.1建设单位：工程项目部负责设计交底与图纸会审工作的监督管理； 4.2 监理单位：是施工图设计技术交底与图纸会审的组织者； 4.3 设计单位：负责对所提交的施工图纸进行系统的交底，认真做好设计审查意见的回复。 4.4 施工单位：认真做好施工图纸消化工作，参加设计交底及施工图纸会审等工作。 5．管理方法和要求 5.1 技术交底与图纸会审是保证工程质量的重要环节，也是保证工序质量的
前提，是保证工程顺利施工的主要步骤，各有关单位应认真执行。 5.2 施工图设计交底与图纸会审前，设计单位必须提交以分册为单位的正式施工图纸；对施工单位急需要的分项工程专业图纸，必要时也可以提前交底与会审，但在成套图纸到齐后再统一交底与会审。 5.3 在技术交底与图纸会审之前，各有关单位包括建设单位、监理单位和施工单位必须事先指定主管该项目的工程技术人员、监理工程师熟悉图纸，进行初步审查，准备审查意见。 5.4 施工图设计技术交底和图纸会审会议同时举行，由监理单位组织各有关单位进行，尤其是施工单位的专业、班组技术人员必须参加会议，以便全面了解设计意图并检查其可操作性。 5.5 施工图设计技术交底和图纸会审工作应在该项目开工前完成。设计单位须派负责该项目的主要设计人、分册负责人或了解设计情况的工地代表出席会议。 5.6 施工图设计技术交底和图纸会审工作程序： 5.6.1 首先由设计单位介绍设计意图、工艺布置与结构设计特点，提出工艺要求、施工技术措施和有关注意事项。 5.6.2 各有关单位提出图纸中的疑问、存在问题和需要解决的问题。 5.6.3 设计单位对提出问题进行答疑。 5.6.4 各单位针对问题进行研究与协商，拟定解决问题的方法。 5.6.5 监理单位对设计交底和图纸会审做出详细记录。 5.6.6 监理单位整理会议纪要，经会审各方同意后，作为施工和监理的依据并予以存档；监理单位以图纸会审会议纪要的方式发送各有关单位，在工程中执行。 5.6.7 对会审中有可能出现的设计修改，必须符合已批准的初步设计原则和国家、行业、集团所颁发的有关设计标准、规范，当通过协商各方意见仍不能统 一时，一般性问题监理单位与建设单位协商后出决定，重大问题则应报请建设单位或上级公司技投资有限公司批准。 5.6.8 对会审中已决定必须进行设计修改的，由原设计单位按设计变更管理程序提出设计修改方案，经监理单位和建设单位签署意见后由施工单位执行。 5.6.9 为了体现设计技术交底作用，在施工图会审纪要中应包括设计答疑方
设计技术交底与图纸会审制度
第二节设计交底与图纸会审制度 （1）项目监理人员应参加建设单位组织的设计技术交底会议、施工图会审会议。 （2）设计技术交底与图纸会审是保证工程质量的重要环节和前提，也是保证工程顺利施工的主要步骤，各有关单位应认证执行。（3）设计技术交底前，总监理工程师应组织各专业监理工程师及监理人员了解熟悉本专业的施工图纸、设计文件及相关资料。 （4）设计技术交底与图纸会审时，设计单位必须派负责该项目的主要设计人或了解设计情况的工地代表出席。 （5）设计单位必须提交完整的正式施工图纸。对施工单位急需的重要的分项专业图纸必要时也可提前交底或会审。 （6）技术交底与图纸会审前，各有关单位包括项目法人、施工单位和监理部必须事先指定主管该项目的工程技术人员进行看图、初步审查，并单表本单位提出书面意见。 （7）设计技术交底与图纸会审工作的程序： ①先由设计单位介绍设计意图、工艺布置与结构设计特点、工艺要求、 施工技术措施和有关注意事项。 ②各有关单位提出图纸中的疑问、存在问题和需要解决的问题。 ③设计单位答疑。 ④各有关单位对问题进行研究与协商，拟定解决问题的办法。 ⑤写出会审纪要，并经各方签字。 （8）总监理工程师组织各专业监理工程师在项目监理机构内先进行
施工图会审。对施工图中存在的差、错、漏、不交圈等问题，提出书面意见和建议报建设单位，并转交设计单位。 ①对一般民用和小型公共建筑工程，由项目总监理工程师组织驻地 项目监理机构人员进行审核，报监理单位总监理工程师审阅及工程部备案。 ②对机构复杂、工程量大、特殊重要工程，先由项目总监理工程师 组织驻地项目监理人员进行初审，然后报监理单位总工程师组织监理单位技术顾问组进行会审，形成审核文件后由项目监理机构报建设单位。 ③对个别工程，也可由项目总监理工程师提出，监理单位技术顾问 组指派有关专业技术顾问成员与项目监理机构人员共同审核施工图纸。 （9）项目监理机构应督促承包单位组织图纸会审，并在约定的时间内向项目监理机构报送审图记录，经项目监理机构汇总后，书面报建设单位。 （10）项目监理机构监理工程师参加设计技术交底会： ①了解建设单位对工程的设计要求，施工现场自然条件、工程地质 及水文地质情况。 ②了解工程设计的主导到思想、建筑艺术要求与构思。 ③土建施工（基础、主体结构、装修）以及设备安装要求。 ④对采用的新技术、新工艺、新材料的要求。 ⑤工程施工的难点及质量控制的重点部位。
图纸会审,设计交底
一．图纸会审 参与方：建设单位，监理单位，施工单位，各种设备厂家 任务：在收到设计院施工图设计文件后，对图纸进行熟悉，审查施工图中存在的问题及不合理的情况并提交设计院处理。 组织记录者：建设单位组织并记录（也可由监理单位代为组织） 意义：使各参建单位特别是施工单位熟悉设计图纸，领会设计意图，掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。 图纸会审的内容 是否无证设计或越级设计，是否经过设计单位正式签署，是否经过相关部门图审合格； 地质勘探资料是否齐全； 设计图纸与说明是否齐全，有无分期供图的时间表； 设计地质烈度是否符合当地要求； 如果由几个设计单位共同设计，图纸之间是否有矛盾；专业图纸之间，平立剖面图之间是否有矛盾，标注是否有遗漏； 总平面图与施工图的几何尺寸，平面位置，标高等是否一致； 防火，消防是否满足要求； 建筑结构与图纸之间是否存在差错及矛盾， 结构图与建筑图的平面尺寸及标高是否一致， 结构图与建筑图的表示方法是否清楚，是否符合制图标准， 预埋件是否表示清楚， 有无钢筋明细表，钢筋的构造要求在图中是否表示清楚； 施工图中所列的标准图册施工单位是否具备， 材料来源是否有保证，能否代替，图中所要求的条件能否满足，新材料新技术的应用有无问题； 地基处理方法是否合理，建筑与结构的构造是否存在不能施工或不便于施工等技术问题； 管道，电气线路，设备装置，运输道路与建筑物之前或相互之间有无矛盾，布置是否合理是否满足设计功能要求。 图纸会审的程序及其他注意事项 程序：业主或监理方主持人发言→设计方图纸交底→施工方，监理方代表提问题→逐条研究→形成会审记录文件→签字盖章后生效 其他注意事项： 图纸会审应在开工前进行，如果施工图纸在开工前未全部到齐，可先进行分部工程图纸会审； 图纸会审前必须组织预审，阅图中发现的问题应归纳汇总，会上派一代表发言，其他人视情况适当解释，补充； 施工方与设计方对提出和解答的问题作好记录，以便查核；
设计交底与图纸会审,重点要放在这!
设计交底与图纸会审，重点要放在这！ 1、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、 所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别 注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单 位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行 系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合 施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图 纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工 作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸 中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸 会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保 证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2、设计交底与图纸会审应遵循的原则 （1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提 供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交 底与会审，但在所有成套图纸到齐后需再统一交底与会审。现在很多 工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些 现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也 应进行交底和会审。 （2）在设计交底与图纸会审之前，建设单位、监理部及施工单位和其 他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步
施工图会审及设计交底制度
设计交底及施工图会审制度 为了控制施工图设计的质量，减少施工图设计的错、碰、漏，使设计深度满足施工要求，尽量避免施工中的返工现象，特制定《设计交底及施工图会审制度》。 一、会审时间 一般安排在开工前一星期（设计交底和施工图纸会审一般安排同时进行）。 二、会审参加人员 XX、规划设计部、总师办、精装修管理部、成本管理部、监理公司、施工单位和工程部等相关人员。 三、会审程序 1、自审。工程部、监理公司和施工单位（包括分包单位）必须认真读图，并形成各自的自审纪要。图纸自审一般安排在开工前10天，由工程部分管人员组织，监理公司和施工单位参加，对各自的自审纪要进行整理汇总，填写《图纸评审纪录表》，并在第二天提交设计单位审阅。 2、会审组织。会审由工程部分管人员组织，会审前三天，以工程部通知单形式通知相关单位及人员，明确告知会审的时间、地点和主要内容。 3、会审。会审由工程部经理或分管副经理主持，首先是介绍各方人员。第二，设计进行交底，主要是设计的意图、施工中的重点难点及要注意的问题。第三，分各专业进行会审，一般以《图纸评审纪录表》为依据，提出问题，设计人员进行解答的形式举行。监理公司
及工程部分管人员必须认真做好记录。 4、设计交底及施工图纸会审纪要整理。统一由施工单位整理，要求在三天以内整理完毕。整理完毕的会审纪要应先报监理公司审核，再由工程部审批，确认无误后三方盖章。由工程部提交XX，经设计师同意盖章后由资料室分发给各单位。 四、会审纪要的落实 施工图会审纪要，作为设计图纸的补充，各方必须严格落实执行。 附《设计交底及施工图会审纪录表》 XX绿城千岛湖投资置业XX 工程管理部
设计部图纸会审及设计交底管理制度
图纸会审及设计交底管理制度 为规范XXXXXXXXXXXX项目的图纸会审及设计交底 责任，理顺图纸会审及设计交底管理流程。目的是熟悉和 掌握图纸的内容和要求，确保各专业图纸经济、合理，规 避设计中的质量隐患，解决各专业之间的矛盾，增强协作，发现并更正图纸中的差错和遗漏、提出不便于施工的设计 内容并进行洽商及更正，特制定本制度。 一、总则 本管理制度适用于公司范围内开发、管理的所有项目。 二、词语定义 业主：工程建设项目的投资人或投资人专门为工程建 设项目设立的独立法人以及取得该当事人资格的合法继承人。 PM：受业主委托负责实施项目管理服务而派驻工程的管理组织。 SPD：经业主同意并在业主授权范围内，在PM主持 项目管理服务的全权负责人。 监理部：被业主和PM接受的为负责履行委托监理合 同而派驻工程的组织。 施工单位：被业主和PM接受的承担建设工程施工任 务的当事人以及取得该当事人资格的合法继承人，包括施 工总承包、专业总承包和专业分包。
施工总承包：被业主和PM接受的具有相应工程施工 承包主体资格并承担项目工程总承包配合管理等工作的当 事人以及取得该当事人资格的合法继承人。 专业总承包：业主和PM根据项目的实际情况对专业 性较强的分部（分项）工程进行发包确定的专业总承包单位，其负责对自行完成施工内容和相关的专业分包进行管 理（如机电工程总承包\室内装饰工程总承包\智能化工程总承包\市政工程）。 专业分包：业主和PM根据项目的实际情况对专业性 较强的分部（分项）工程进行发包确定的专业分包单位， 其负责对自行完成施工内容进行管理(如桩基础工程\土石方工程\玻璃幕墙工程\消防工程\电梯工程\园林绿化工程等)。 勘察设计单位：被业主和PM接受的从事建设工程勘 察和建设工程设计工作的当事人以及取得该当事人资格的 合法继承人。 三、管理流程 (一)图纸会审 公司为减少因施工图纸设计深度不够而引起错误施工，使项目工期、成本、质量能够得到更好的控制。会审前施 工单位、PM、监理部相关人员应认真熟悉和学习施工图，有关专业要进行翻样。结合施工能力和设备、装备情况找 出图纸问题。 1.职责 （1）设计部负责组织设计院、施工、监理、设计部等有关单位参加图纸会审。
设计交底及图纸会审会议纪要
淄博市文化中心工程 淄博市文化中心D组团图书档案规划展示中心工程 设计交底及图纸会审会议纪要 时间：2011年5月9日 地点：淄博市文化中心建设领导小组办公室会议室 参加会议的单位、人员： 建设单位：尚明楼庞城等 设计单位：张景静何工 智诚监理公司：初春伟李伟 施工单位：宗东李振海等 其他有关专家人员：谢工范院长等 会议内容： 会议由淄博市文化中心工程副主任尚明楼主持，中建设计院该项目负责人张景静对工程基础部分设计进行了总体介绍，对基础部分的重要问题进行了详细交底。 1、设计院交底内容： （1）本工程的抗震等级：图书档案馆为二级抗震，规展馆为三级抗震；主楼外20m范围内的车库部分同主楼抗震等级，其他部分为三级抗震。 （2）基础筏板部分的施工参照图集04G101-3。 （3）SBS防水材料是否绝缘，是否需要考虑接地引下线设置外接钢管。 （4）档案馆卫生间有预留洞口，施工时需要注意。 监理、施工单位在收到各专业施工图后，进行了全面细致的阅图和审查施工图纸的活动，两单位针对施工图中的问题，共同提出问题并请设计人员山东智诚建设项目管理有限公司－淄博市文化中心工程监理部第1 页共2 页
淄博市文化中心工程 给予解释。 2、施工监理单位提出问题如下： （1）规划展览馆A-A轴以南2个柱子西边柱子是否去掉； 答复：是，去掉。 （2）规划展览馆基础梁中有一根钢筋的原位标注错误，图中标注为2/8； 答复：应改为8/2。 （3）图书馆基础平面图中条基部分西边外伸尺寸未明确； 答复：同东边对称。 （4）防水层找平层20mm去掉是否可以； 答复：可以，基础梁顶标高统一下降20mm，加入地下室地面做法中。 （5）钢筋连接方式的确定； 答复：按照设计说明中要求的连接方式施工。直径22以下采用搭接，22以上（包括22）采用机械连接。 3、尚总对规展馆的基础钢筋施工提出要求： 规展馆筏板基础部分上部附加钢筋互相交叉且与基础梁中钢筋穿插，局部出现钢筋密集的情况，要求施工时应注意，尤其是必须能满足砼施工中的振捣。 监理部整理 2011年5月9日 第 2 页共2 页山东智诚建设项目管理有限公司－淄博市文化中心工程监理部
施工图设计交底与图纸会审制度(新版)
施工图设计交底与图纸会审制 度(新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0365
施工图设计交底与图纸会审制度(新版)说明：安全管理是企业生产管理的重要组成部分，是一门综合性的系统科学。安全管理的对象是生产中一切人、物、环境的状态管理与控制，安全管理是一 种动态管理。可以下载修改后或直接打印使用（使用前请详细阅读内容是否合适）。 1总则 为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。 为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。 2纪要 主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。或设计单位另出补充，替代设计图纸技术文件。经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。
3设计图纸交底和会审的重点内容 设计图纸是否经过设计单位各级人员正式签署。 设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。 设计图纸是否有错误。 施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。 各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。 施工图的几何尺寸、平面位置、标高等是否与总平面一致。 设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。 设计是否满足安消防、环保的要求。 XXX图文设计 本文档文字均可以自由修改
设计交底和图纸会审
设计交底应由谁组织 问题：设计交底的组织设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位作出详细的说明。其目的是使施工单位和监理单位正确贯彻设计意图，加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。请问：设计交底应由谁组织? 解答：设计交底与图纸会审的组织设计交底由承担设计阶段监理任务的监理单位或建设单位负责组织，设计单位向施工单位和承担施工阶段监理任务的监理单位等相关参建单位进行交底。图纸会审由承担施工阶段监理任务的监理单位负责组织，施工单位、建设单位、设计单位等相关参建单位参加。 设计交底与图纸会审通常做法是，设计文件完成后，设计单位将设计图纸移交建设单位，建设单位发给承担施工监理的监理单位和施工单位。由施工阶段监理单位组织参建各进行图纸会审，并整理成会审问题清单，在设计交底前一交给设计单位。承担设计阶段监理的监理单位组织设计单位做交底准备，并对会审问题清单拟定解答。设计交底一般以会议形式进行，先进行设计交底，后转人图纸会审问题解释，通过设计、监理、施工三或参建多研究协商，确定存在的图纸和各种技术问题的解决案。设计交底应在施工开始前完成。 设计交底应由设计单位整理会议纪要，图纸会审应由施工单位整理会议纪要，与会各会签。设计交底与图纸会审中涉及设计变更的尚应按监理程序办理设
计变更手续。设计交底会议纪要、图纸会审会议纪要一经各签认，即成为施工和监理的依据。 请问建筑设计里，初步设计图与施工图在深度上有怎么样的区别. 区别根据工程设计文件深度编制规定2008版 原则1:初步设计应满足编制施工图设计文件的需要。 原则2：施工图设计文件应满足设备材料采购，非标设备制作和施工的需要。对于将项目分别发包绐几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应满足各承包或分包单位设计的需要。 a)初步设计一般要求容： 1设计说明书和目录，包括设计总说明、各专业设计说明、节能设计专项容。2各专业设计图纸 3主要材料设备表 4工程概算 5专业计算书 b)初步设计图纸设计深度限于篇幅简要说明建筑专业容，具体参见深度规定 3. 4. 3 设计图纸、 1 平面图。 1)标明承重结构的轴线、轴线编号、定位尺寸和总尺寸；注明各空间的名称，住宅标注套型卧室、起居室(厅)、厨房、卫生间等空间的使用面积；
如何进行电气设计交底和图纸会审
如何进行电气设计交底和图纸会审一、接收图纸，进行审图记录，作好图纸会审准备。作为专业监理工程师，此项工作是最基础、最重要工作，将对日后其他工作起到事半功倍的作用。将图纸吃透，电气专业监理工作将轻松愉快的圆满完成 1、首先根据图纸目录，检查图纸的完整性。通常包括主要材料设备表、设计说明，高、低压系统图，二次接线原理图，高、低压配电室平面布置图，变压器室平面布置图，控制室平面布置图，蓄电池室平面布置图、电缆清单，接地系统图，单元格式还有盘面布置图，电缆沟布置图、桥架布置图，其他大样图等等。 2、明确本变电所容量，协助业主核定上级变电所供电回路的开关容量以及保护时限是否适配。供电外线电源电缆与本变电所进线电缆设计规格、方位、长度等是否统一。 3、缺少说明和设计的内容需供货厂家提供的，及时向业主提出书面要求，由业主提供产品手册或安装说明书等。例如电涌保护器、避雷器、微机保护单元、电容器、UPS电源、变频器等的产品手册或安装说明书。此时的产品手册或安装说明书与设计图纸具有同等地位，专业监理工程师应认真研读。 4、电气专业设计所采用的国家标准图自行或与施工单位共同收集。企业标准图由设计单位提供。主要研究各标准图之间是否适配，与本工程是否适配，是否还应有补充说明或进一步明确的内容。 5、明确电气设备长、宽、高尺寸后核对土建专业图纸，建筑设计是否满足电气专业要求。高压柜根据盘前检修距墙至少20MM，盘后检修距墙至少1000MM，低压柜距墙至少800 MM，盘柜顶至少距棚0.9MM，并且不应有灯具、管道等设置在上方。变压器、母线等的安全距离也有类似要求。 6、明确盘柜基础槽钢在土建图中还是电气专业图中，由土建专业队伍还是电气队伍施工，协助业主进行明确，是否需要提前予留埋件，地平标高与基础槽钢标高的关系是否满足要求。 7、高压室应选择靠近电源侧，门向低压室开启。变压器室宜选在北侧，油浸式的变压器下部设置鹅卵石夹层，干式变压器则不需要，顶部建筑专业设置安装检修吊钩，并且室内应通风良好，一般设置百叶窗、门等。低压室进线柜靠近变压器室，母线（桥）尽量最短。变电所门应采用防火门，不允许有管件阀门等，通过变电所的管道不允许丝接，只能焊接。以上是图纸会审阶段应解决的问题，否则日后施工已经形成则
设计交底与图纸会审的内容与流程
设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时， 按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。 一、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电 设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求， 保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体 要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设 单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会 审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进 行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是 保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 二、设计交底与图纸会审应遵循的原则 1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。 2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有 关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的 图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。 3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出 席。进行设计交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得 交付施工。 4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造 厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与 图纸会审。
图纸会审 设计交底及技术交底区别联系
一、图纸会审一般包括的主要内容 (1)是否无证设计或越级设计；图纸是否经设计单位正式签署。 (2)地质勘探资料是否齐全。 (3)设计图纸与说明是否齐全，有无分期供图的时间表。 (4)设计地震烈度是否符合当地要求。 (5)几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。 (6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。 (7)防火、消防是否满足要求。 (8)建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。 (9)施工图中所列各种标准图册，施工单位是否具备。 (10)材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。 (11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。 (12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。 (13)施工安全、环境卫生有无保证。 (14)图纸是否符合监理大纲所提出的要求。 二、设计交底与图纸会审 1、设计交底与图纸会审的目的 为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注
意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。施工图纸是施工单位和监理单位开展工作最直接的依据。现阶段大多对施工进行监理，设计监理很少，图纸中差错难免存在，故设计交底与图纸会审更显必要。设计交底与图纸会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保证工程顺利施工的主要步骤。监理和各有关单位应当充分重视。 2、设计交底与图纸会审应遵循的原则 （1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。这些现象是不正常的。图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。 （2）在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。各专业图纸之间必须核对。 （3）设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。进行设计交底与图纸会审的工程图纸，必须经建设单位确认。未经确认不得交付施工。 （4）凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。 3、设计交底与图纸会审会议的组织及程序 3．1 时间设计交底与图纸会审在项目开工之前进行，开会时间由监理部决定并发通知。参加人员应包括监理、建设、设计、施工等单位的有关人员。 3．2 会议组织按《建设工程监理规范》第5．2．2条要求，项目监理人员应参加由建设单位组织的设计技术交底会，一般情况下，设计交底与图纸会审会议由总监理工程师主持，监理部和各专业施工单位（含分包单位）分别编写会审记录，由监理部汇总和起草会议纪要，总监理工程师应对设计技术交底会议纪要进行签认，并提交建设、设计和施工单位会签。 3．3 设计交底与图纸会审工作的程序
施工图设计交底与图纸会审制度(最新版)
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 施工图设计交底与图纸会审制 度(最新版) Safety management is an important part of production management. Safety and production are in the implementation process
施工图设计交底与图纸会审制度(最新版)备注说明：安全管理是生产管理的重要组成部分，安全与生产在实施过程，两 者存在着密切的联系，存在着进行共同管理的基础。 1总则 为了使建设单位、监理部、施工单位了解工程设计特点和设计意图，掌握工程关键部位的质量要求，工程开工前，设计单位应对自己提交的施工图纸，进行系统的技术交底。 为了减少施工图纸的差错，将图纸中的问题消除在施工之前，在施工图设计技术交底的同时，各有关单位应对设计图纸进行会审。 2纪要 主持人负责写出会议纪要，并经各方签字，经各方签字后的纪要，被视为设计文件的一部分。或设计单位另出补充，替代设计图纸技术文件。经过会审，对设计没有提出任何问题的工程项目，也应写出纪要，以示对该部分设计的认可。 3设计图纸交底和会审的重点内容 设计图纸是否经过设计单位各级人员正式签署。
设计图纸与说明书是否齐全，图纸内容、表达深度是否满足施工需要，图中所列种类标准图册是否已经具备。 设计图纸是否有错误。 施工图与设备，特殊材料的技术要求是否一致，主要材料来源有无保证，能否代换，新技术、新材料的应用是否落实。 各专业之间，平立剖面之间，是否有矛盾，预埋件、预留孔洞是否协调，各类管沟、支架等专业间是否协调、统一。 施工图的几何尺寸、平面位置、标高等是否与总平面一致。 设计是否满足生产和检修要求，新老厂系统衔接是否吻合，施工过渡是否可行。 设计是否满足安消防、环保的要求。 云博创意设计 MzYunBo Creative Design Co., Ltd.
