实验二二极管和三极管的识别与检测实验报告
实验二 二极管和三极管的识别与检测
一、实验目的
1.熟悉晶体二极管、三极管的外形及引脚识别方法。
2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。
3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。
二、实验仪器
1.万用表
2.不同规格、类型的半导体二极管和三极管若干。
三、实验步骤及内容
1.利用万用表测试晶体二极管
（1）鉴别正负极性
万用表及其欧姆档的内部等效电路如图所示。
图中E 为表内电源，r 为等效内阻，I 为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到100?R 或K R 1?档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。
电阻小电阻大
（2）测试性能
将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。
若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。
2.利用万用表测试小功率晶体三极管
（1）判定基极和管子类型
由于基极与发射极、基极与集电极之间，分别是两个PN 结，而PN 结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100?R 或K R 1?档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN 型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP 型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
（2）判断集电极和发射极
判断集电极和发射极的基本原理是把三极管接成基本单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。以NPN 型为例，如图所示。基极确定以后，用万用表两表笔分别接另外两个极，用ΩK 100的电阻一端接基极一端接黑表笔，若电表指针偏转较大，则黑表笔所接的一端为集电极，红表笔接的是发射极。也可用手捏住基极与黑表笔（不能使两者相碰），以人体电阻代替ΩK 100电阻的作用。 +
-黑
100K
红
三极管的识别检测教学方案计划设计
《三极管的识别和检测》 教 学 设 计
江苏省靖江中等专业学校 教学设计思想 对于高职院校五年制大专电子专业的学生来讲，《电子产品的装配与调试》是一门理论与实践紧密结合的课程。这门功课是学生通向就业之路的大门，也是电子类学生必须掌握的一门专业技能课。 《电子产品的装配与调试》在专业学习中占据了比较重要的地位，但是它也是很多学生学习的难点。传统的授课方式无法满足学生的学习需要，实践性强是这门功课最显著的特点，因此，如何改变传统教学模式，围绕教、学、做为一体，项目式、一体化教学一直是我们探索和实践的方向。下面我通过三极管的识别和检测这一教学章节的具体教学实践，具体阐述我的教学思想和方案。 教学思想：采用项目引领，任务驱动的模式，通过任务驱动和教师引导让学生自主学习动手参与。 一、以“情境聚焦”激发学习兴趣 学生的学习兴趣是学生学习的动力，也是学好一门功课的基础。对于一门比较枯燥的专业课来讲，如何激发学生的学习兴趣至关重要。在设计这节课的教学环节时，所

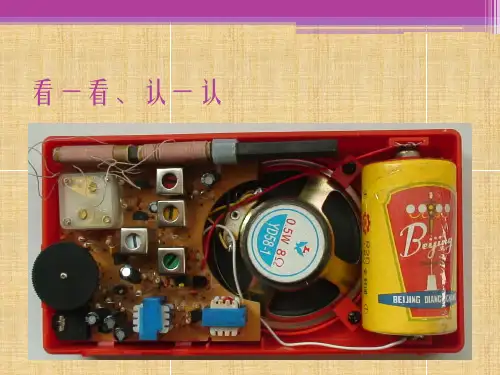

有任务的提出都采用“情境聚焦”的方式，例如：由音乐门铃引出三极管，由实物、图片引出认识三极管。通过我们日常生活中常见的现象引出课题，同时在授课过程中多采用多媒体教学手段，以播放视频、动画等方式让学生集中注意力，这样就可以把学生的学习兴趣激发出来，让他们带着热情去了解枯燥的知识点。 二、以“项目总结”梳理学习要点 这节课的教学过程总共提出了三个学习任务及拓展任务，在每个教学环节结束，我都会根据学生看一看、听一听和做一做等学习步骤得出的结论进一步进行总结和归纳，形成学习要点。学生要做的就是掌握这些知识点并把这些知识点应用到具体的实践操作中去。 三、以“思考实践”巩固学习效果 做中学，教中做，教、做、学一体式本堂课的主要教学特点。课堂中，老师把大量的教学内容用提问的方式给出，引发学生思考，引导他们自己寻求答案，而老师只需要把他们的答案进行系统的总结归纳。学习效果的巩固则依靠操作过程来完成，真正使学生做到融学于做。 教学方案
三极管共射极放大电路-实验报告
课程名称： 电路与模拟电子技术实验 指导老师：实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.学习共射放大电路的设计方法与调试技术； 2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响； 3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法； 4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法； 5.进一步熟悉示波器、函数信号发生器的使用。 二、实验内容和原理 1.静态工作点的调整与测量 2.测量电压放大倍数 3.测量最大不失真输出电压 4.测量输入电阻 5.测量输出电阻 6.测量上限频率和下限频率 7.研究静态工作点对输出波形的影响 三、主要仪器设备 示波器、信号发生器、万用表 共射电路实验板 四、操作方法和实验步骤 1.静态工作点的测量和调试 实验步骤： （1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。 （2）开启直流稳压电源，用万用表检测15V 工作电压，确认后，关闭电源。 （3）将放大器电路板的工作电源端与15V 直流稳压电源接通。然后，开启电源。此时，放大器处于工作状态。 （4）调节偏置电位器，使放大电路的静态工作点满足设计要求I CQ ＝6mA 。为方便起见，测量I CQ 时，一般采用测量电阻R C 两端的压降V Rc ，然后根据I CQ =V Rc ／Rc 计算出I CQ 。 （5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。 2.测量电压放大倍数(R L =∞、R L =1k Ω) 实验步骤： （1）从函数信号发生器输出1kHz 的正弦波，加到电路板上的Us 端。 （2）用示波器检查放大电路输出端是否有放大的正弦波且无失真。 （3）用示波器测量输入Ui 电压，调节函数信号发生器幅度，使电路输入Ui= 10mV(有效值)。 （4）负载开路，用示波器测出输出电压Uo 有效值，求出开路放大倍数。 （5）负载接上1k Ω，再次测Uo ，求出带载放大倍数。 3.测量最大不失真输出电压(R L =∞、R L =1k Ω) （1）负载开路，逐渐增大输入信号幅度，直至输出刚出现失真。 （2）用示波器测出此时的输出电压有效值，即为最大不失真输出电压Vomax 。 （3）负载接上1k Ω，再次测Vomax 。 4.测量输入电阻Ri(R L =1k Ω)
贴片三极管引脚_三极管的识别分类及测量
贴片三极管引脚三极管的识别分类及测量 符号：“Q、VT” 三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输 出极） 三极管实物图： 贴片三极管功率三极管普通三极管金属壳三极管 二、三级管的分类： 按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。 按用途分为：放大管和开关管。 三、三极管的组成： 三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。 ＡＢ 四、三极管在电路中的工作状态：
三极管有三种工作状态：截止状态、放大状态、饱和状态。当三极管用于不同目的时，它的工作状 态是不同的。 1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于 截止状态。 2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。 有一个基极电流就有一个与之相对应的集电极电流。 3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增 大时，集电极电流几乎不再增大。 工作状态 定义 电流特征 解流 截止状态 集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很 小因为IC＝βIB 利用电流为零或很小特征，可以判断三极管已处于截止状态 放大状态 集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIB IE=(1+β)IB 有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电 流 饱和状态
详解经典三极管基本放大电路
详解经典三极管基本放大电路 三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP 两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。 图1：三极管基本放大电路 下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话)，并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数(β一般远大于1，例如几十，几百)。如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。 三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性(相当于一个二极管)，基极电流必须在输入电压大到一定程度后才能产生(对于硅管，常取0.7V)。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变(因为小于0.7V时，基极电流都是0)。如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻)，那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效(因为没有偏置时集电极电流为0，不能再减小了)。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小;当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。 下面说说三极管的饱和情况。像上面那样的图，因为受到电阻Rc的限制(Rc是固定值，那么最大电流为U/Rc，其中U为电源电压)，集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0(这叫做三极管截止)，相当于开关断开;当基极电流很大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。 如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β)，三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加(在三极管未饱和之前)。
实验二极管和三极管的识别与检测实验报告
实验 二极管和三极管的识别与检测 一、实验目的 1.熟悉晶体二极管、三极管的外形及引脚识别方法。 2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。 3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。 二、实验仪器 1.万用表 2.不同规格、类型的半导体二极管和三极管若干。 三、实验步骤及内容 1.利用万用表测试晶体二极管 （1）鉴别正负极性 机械万用表及其欧姆档的内部等效电路如图所示。 图中E 为表内电源，r 为等效内阻，I 为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到100?R 或K R 1?档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。 电阻小电阻大 （2）测试性能 将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。 若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。 2.利用万用表测试小功率晶体三极管 （1）判定基极和管子类型 由于基极与发射极、基极与集电极之间，分别是两个PN 结，而PN 结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100?R 或K R 1?档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN 型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP 型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
晶体管共射极单管放大电路实验报告
晶体管共射极单管放大 电路实验报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
实验二 晶体管共射极单管放大器 一、实验目的 1．学会放大器静态工作点的调式方法和测量方法。 2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影 响。 3．熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2—1为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。 三、实验设备 1、信号发生器 2、双踪示波器 3、交流毫伏表 4、模拟电路实验箱 5、万用表 四、实验内容 1．测量静态工作点 实验电路如图2—1所示，它的静态工作点估算方法为： U B ≈ 2 11B B CC B R R U R +?
图2—1 共射极单管放大器实验电路图 I E ＝ E BE B R U U -≈Ic U CE = U C C －I C （R C ＋R E ） 实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。 1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。 2）检查接线无误后，接通电源。 3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。然后测量U B 、U C ，记入表2—1中。 表2—1 测 量 值 计 算 值 U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ） 2 60 2 B2所有测量结果记入表2—1中。 5）根据实验结果可用：I C ≈I E ＝ E E R U 或I C ＝C C CC R U U -
三极管放大电路设计,参数计算及静态工作点设置方法
三极管放大电路设计,参数计算及静态工作点设置方法 说一下掌握三极管放大电路计算的一些技巧 放大电路的核心元件是三极管,所以要对三极管要有一定的了解。用三极管构成的放大电路的种类较多,我们用常用的几种来解说一下(如图1)。图1是一共射的基本放大电路,一般我们对放大路要掌握些什么内容? (1)分析电路中各元件的作用; (2)解放大电路的放大原理; (3)能分析计算电路的静态工作点; (4)理解静态工作点的设置目的和方法。 以上四项中,最后一项较为重要。 图1中,C1,C2为耦合电容,耦合就是起信号的传递作用,电容器能将信号信号从前级耦合到后级,是因为电容两端的电压不能突变,在输入端输入交流信号后,因两端的电压不能突变因,输出端的电压会跟随输入端输入的交流信号一起变化,从而将信号从输入端耦合到输出端。但有一点要说明的是,电容两端的电压不能突变,但不是不能变。 R1、R2为三极管V1的直流偏置电阻,什么叫直流偏置?简单来说,做工要吃饭。要求三极管工作,必先要提供一定的工作条件,电子元件一定是要求有电能供应的了,否则就不叫电路了。 在电路的工作要求中,第一条件是要求要稳定,所以,电源一定要是直流电源,所以叫直流偏置。为什么是通过电阻来供电?电阻就象是供水系统中的水龙头,用调节电流大小的。所以,三极管的三种工作状态“:载止、饱和、放大”就由直流偏置决定,在图1中,也就是由R1、R2来决定了。首先,我们要知道如何判别三极管的三种工作状态,简单来说,判别工作于何种工作状态可以根据Uce的大小来判别,Uce接近于电源电压VCC,则三极管就工作于载止状态,载止状态就是说三极管基本上不工作,Ic电流较小(大约为零),所以R2由于没有电流流过,电压接近0V,所以Uce就接近于电源电压VCC。
三极管共射极放大电路实验报告
实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1.学习共射放大电路的设计方法与调试技术； 2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响； 3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法； 4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法； 5.进一步熟悉示波器、函数信号发生器的使用。 二、实验内容和原理 1.静态工作点的调整与测量 2.测量电压放大倍数 3.测量最大不失真输出电压 4.测量输入电阻 5.测量输出电阻 6.测量上限频率和下限频率 7.研究静态工作点对输出波形的影响 三、主要仪器设备 示波器、信号发生器、万用表 共射电路实验板 四、操作方法和实验步骤 1.静态工作点的测量和调试 实验步骤： （1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。 （2）开启直流稳压电源，用万用表检测15V 工作电压，确认后，关闭电源。 （3）将放大器电路板的工作电源端与15V 直流稳压电源接通。然后，开启电源。此时，放大器处于工作状态。 （4）调节偏置电位器，使放大电路的静态工作点满足设计要求I CQ ＝6mA 。为方便起见，测量I CQ 时，一般采用测量电阻R C 两端的压降V Rc ，然后根据I CQ =V Rc ／Rc 计算出I CQ 。 （5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。 2.测量电压放大倍数(R L =∞、R L =1k Ω) 专业： 姓名： 学号： 日期： 地点： 学生序号6
三极管共射放大电路实验报告
实验报告 一、实验目的和要求(必填)二、实验内容和原理(必填) 三、主要仪器设备(必填)四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得 一、实验目的和要求 1.掌握放大电路静态工作点的测量与调整方法,了解在不同偏置条件下静态工作点对放大电路性能的影响。 2.学习放大电路的电压放大倍数和最大不失真输出电压的测量方法。 3.学习放大电路输入、输出电阻的测量方法以及频率特性的测量方法。 二、实验内容和原理 仿真电路图 专业:姓名:学号:日期:地点: 实验名称:_______________________________姓名:________________学号:__________________ 静态工作点变化而引起的饱和失真与截止失真 1. 静态工作点的调整和测量: 调节R W1,使Q 点满足要求(I CQ =1.5mA)。测量个点的静态电压值 2. R L =∞及R L =2K 时,电压放大倍数的测量 : 保持静态工作点不变!输入中频段正弦波,示波器
监视输出波形,交流毫伏表测出有效值。 3. R L =∞时,最大不失真输出电压V omax (有效值)≥3V : 增大输入信号幅度与调节R W1,用示波器监视输 出波形、交流毫伏表测出最大不失真输出电压V omax 。 4. 输入电阻和输出电阻的测量: 采用分压法或半压法测量输入、输出电阻。 5. 放大电路上限频率f H 、下限频率f L 的测量 : 改变输入信号频率,下降到中频段输出电压的0.707 倍。 6. 观察静态工作点对输出波形的影响 : 饱和失真、截止失真、同时出现。 三、主要仪器设备 示波器、函数信号发生器、12V 稳压源、万用表、实验电路板、三极管9013、电位器、各种电阻及电容器若干等 四、操作方法和实验步骤准备工作: a) 修改实验电路 ◆ 将K 1用连接线短路(短接R 7); ◆ R W2用连接线短路; ◆ 在V 1处插入NPN 型三极管(9013); ◆ 将R L 接入到A 为R L =2k ,不接入为R L =∞(开路) 。 b) 开启直流稳压电源,将直流稳压电源的输出调整到12V ,并用万用表检测输出电压。 c) 确认输出电压为12V 后,关闭直流稳压电源。
三极管的作用：三极管放大电路原理
三极管的作用：三极管放大电路原理 一、放大电路的组成与各元件的作用 Rb和Rc：提供适合偏置--发射结正偏，集电结反偏。C1、C2是隔直(耦合)电容，隔直流通交流。 共射放大电路 Vs ，Rs：信号源电压与内阻； RL：负载电阻，将集电极电流的变化△ic转换为集电极与发射极间的电压变化△VCE 二、放大电路的基本工作原理
静态(Vi=0,假设工作在放大状态) 分析，又称直流分析，计算三极管的电流和极间电压值，应采用直流通路(电容开路)。 基极电流：IB=IBQ=(VCC-VBEQ)/Rb 集电极电流：IC=ICQ=βIBQ 集-射间电压：VCE=VCEQ=VCC-ICQRc 动态(vi≠0)分析：
放大电路对信号的放大作用是利用三极管的电流控制作用来实现，其实质上是一种能量转换器。 三、构成放大电路的基本原则 放大电路必须有合适的静态工作点：直流电源的极性与三极管的类型相配合，电阻的设置要与电源相配合，以确保器件工作在放大区。输入信号能有效地加到放大器件的输入端，使三极管输入端的电流或电压跟随输入信号成比例变化，经三极管放大后的输出信号(如 ic=β*ib)应能有效地转变为负载上的输出电压信号。 电压传输特性和静态工作点 一、单管放大电路的电压传输特性
图解分析法：
输出回路方程： 输出特性曲线： AB段：截止区，对应于输出特性曲线中iB＜0的部分。 BCDEFG段：放大区 GHI段：饱和区 作为放大应用时：Q点应置于E处(放大区中心)。若Q点设置C处，易引起载止失真。若Q点设置F处，易引起饱和失真。 用于开关控制场合：工作在截止区和饱和区上。 二、单管放大电路静态工作点(公式法计算)
实验二 二极管和三极管的识别与检测实验报告
实验二二极管和三极管的识别与检测 一、实验目的 1.熟悉晶体二极管、三极管的外形及引脚识别方法。 2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。 3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。 二、实验仪器 1.万用表 2.不同规格、类型的半导体二极管和三极管若干。 三、实验步骤及内容 1.利用万用表测试晶体二极管 （1）鉴别正负极性 万用表及其欧姆档的内部等效电路如图所示。 图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到100 ? R或K R1 ?档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。 电阻小电阻大 （2）测试性能 将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。 若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。 2.利用万用表测试小功率晶体三极管 （ 1）判定基极和管子类型 由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100 ? R或K R1 ?档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
三极管共射放大电路实验报告
实验名称：三极管共射放大电路 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1、学习共射放大电路的设计方法。 2、掌握放大电路静态工作点的测量与调整方法。 3、学习放大电路性能指标的测试方法。 4、了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。 5、进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。 二、实验内容 1、静态工作点的调整和测量 2、测量电压放大倍数 3、测量最大不失真输出电压 4、测量输入电阻和输出电阻 5、测量上限频率和下限频率 6、研究静态工作点对输出波形的影响 三、主要仪器设备 1、示波器、信号发生器、晶体管毫伏表 2、共射电路实验板 四、实验原理与实验步骤 单管共射放大电路 1、放大电路静态工作点的测量和调试 准备工作： (1) 对照电路原理图，仔细检查电路的完整性和焊接质量。 (2) 开启直流稳压电源，将直流稳压电源的输出调整到12V，并用万用表检测输出电压。确认后，先关
闭直流稳压电源。 (3) 将电路板的工作电源端与12V 直流稳压电源接通。然后，开启直流稳压电源。此时，放大电路处于工作状态。 静态工作点的调整，调节电位器，使Q 点满足要求(ICQ ＝1.5mA)。 直接测电流不方便，一般采用电压测量法来换算电流。 测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响 。因此应通过测电阻Rc 两端的压降VRc ，然后计算出ICQ 。 （若测出VCEQ ＜0.5V ，则说明三极管已饱和；若VCEQ ≈+VCC ，则说明三极管已截止。若VBEQ>2V ，则说明三极管已被击穿） 2、测量电压放大倍数 (1) 必须保持放大电路的静态工作点不变！ (2) 从信号发生器输出1kHz 的正弦波，作为放大电路的输入(Vi=10mV 有效值） 。 (3) 用示波器监视输出波形，波形正确后再用交流毫伏表测出有效值。 3、测量最大不失真输出电压 (1) 静态工作点不变，用示波器监视输出波形。 (2) 逐渐增大输入信号幅度，直至输出刚出现失真。 (3) 测量时通常以饱和失真为准(当Q 点位于中间时)。 (4) 交流毫伏表测出有效值。 4、测量输入电阻 实验原理： 放大电路的输入电阻可用电阻分压法来测量，图中R 为已知阻值的外接电阻，分别测出Vs 和Vi ，则 实验步骤： (1) 输入正弦波(幅度和频率?) 。 (2) 用示波器监视输出波形，要求不失真。 (3) 用交流毫伏表测出Vs 和Vi ，计算得到Ri 。 5、测量输出电阻 实验原理： 放大电路的输出电阻可用增益改变法来测量，分别测出负载开路时的输出电压Vo'和带上负载RL 后的输出电压Vo ，则 R V V V R V V V I V R i s i i s i i i i -=-== /) ('o L o L o V R R R V +=L o o o R V V R ???? ??-=1'
实验二极管和三极管的识别与检测实验报告
实验二极管和三极管的识别与检测实验报告实验二极管和三极管的识别与检测 一、实验目的 1.熟悉晶体二极管、三极管的外形及引脚识别方法。 2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。 3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。 二、实验仪器 1.万用表 2.不同规格、类型的半导体二极管和三极管若干。 三、实验步骤及内容 1.利用万用表测试晶体二极管 （1）鉴别正负极性
机械万用表及其欧姆档的内部等效电路如图所示。 图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。将万用表欧姆档的量程拨到R?100或R?1K档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。 （2）测试性能 将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。通常要求二极管的正向电阻愈小愈好。将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。一般要求二极管的反向电阻应大于二百千欧以上。 若反向电阻太小，则二极管失去单向导电作用。如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。
2.利用万用表测试小功率晶体三极管 （1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的R?100或R?1K档进行测试。先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。 （2）判断集电极和发射极 判断集电极和发射极的基本原理是把三极管接成基本单管放大电路，利用测量管子的电流放大系数?值的大小来判定集电极和发射极。以NPN型为例，如图所示。基极确定以后，用万用表两表笔分别接另外两个极，用100K?的电阻一端接基极一端接黑表笔，若电表指针偏转较大，则黑表笔所接的一端为集电极，红表笔接的是发射极。也可用手捏住基极与黑表笔（不能使两者相碰），以人体电阻代替100K?电阻的作用。
三极管10倍放大电路实验报告
三极管放大电路实验报告 一、实验目的: 掌握三极管的工作模式，三极管输入输出特性曲线，静态工作点，以及常用的放大电路分析，估算（计算/图解） 二、准备工具材料： 工具材料：面包板，面包线，电阻若干，三极管NPN C1815 PNP A1015 ,电容若干 仪器仪表：万用表，双踪显示示波器，函数信号发生器，开关稳压电源 三、电路功能要求： ①．电源为12V单电源 ②．输入信号正弦波1KHz 峰值：50mV ③．电压放大倍数Au=10; ④．波形不失真，误差+-10%，不考虑频率响应范围 四、电路设计（NPN共发射极分压偏置放大电路）： 根据资料：三极管C1815 参数: 硅管，b值为200----400 UCE=0.7 设计：计算静态工作点：IB，IC，UCE Q点应工作在输出特性曲线的中央 根据三极管输出特性曲线图，要使Q点在中央，数值IB在50—150uA范围 数值UCE在6—8V范围；设Ub点电位为电源电压一半，即：UB=1/2VCC，IC=IE在b(50—150uA)mA范围，这里取IB为50uA，b为300，电压放大倍数为10，电路不带负载 计算过程：理论值 UE=UB--UBE=5.3V; IE=IC=IB*b； IE=IC=50uA*b=15mA RE=UE/IE=5.3V/0.015A=353R; UB=(Rb1/Rb1+Rb2)*VCC=5; Rb1= Rb2=50K Au=10=-b(RL’/rBE) rBE=300+(1+b)*(26/IE)=821R RL’=RC//RL RC=(rBE/b)*Au=27.4R； UCE=VCC-IC(RC+RE)=6.294V 五、实验过程： 按照设计好的电路，在面包板上实验，输入正弦1KHz信号，峰值50mA 用示波器观察输入波形；给放大电路接上电源，用示波器观察输出波形，两路信号相比较，发现放大倍数没有10倍，理论值跟实际值有差别，调节电阻RC使得放大倍数为10倍，且不失真的情况下RC=50R 时，电压放大倍数刚好10倍， 温度变化时，对放大电路的影响比较小，说明分压偏置放大是可靠的 测试频率响应范围，在不失真，放大倍数不改变的情况下为500Hz-------500KHz
三极管三个管脚识别
三极管三个管脚识别1、由三极管外形判断三个管脚
2、用万用表测量判断 可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e（发射极）、b（基极）、c（集电极）三个电极。测试方法如下: ①用指针式万用表判断基极 b 和三极管的类型: 将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。 ②判断集电极c和发射极e: 仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、 C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。若第一次测得的阻值比第二次小, 说明原假设成立, 因为c 、e 问电阻值小说明通过万用表的电流大, 偏置正常。 ③用数字万用表 测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。 数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
三极管的识别与检测
晶体三极管的识别和检测 晶体三极管又称半导体三极管，简称晶体管或三极管。在三极管内，有两种载流子：电子与空穴，它们同时参与导电，故晶体三极管又称为双极型晶体三极管，它的基本功能是具有电流放大作用。 一、结构 NPN和PNP型两类三极管的结构如图。它有两个PN结（分别称为发射结和集电结），三个区（分别称为发射区、基区和集电区），从三个区域引出三个电极（分别称为发射极e、基极b和集电极c）。发射极的箭头方向代表发射结正向导通时的电流的实际流向。 为了保证三极管具有良好的电流放大作用，在制造三极管的工艺过程中，必须作到： ①使发射区的掺杂浓度最高，以有效地发射载流子；②使基区掺杂浓度最小，且区最薄，以有效地传输载流子；③使集电区面积最大，且掺杂浓度小于发射区，以有效地收集载流子。
半导体三极管亦称双极型晶体管，其种类非常多。按照结构工艺分类，有PNP和NPN型；按照制造材料分类，有锗管和硅管；按照工作频率分类，有低频管和高频管；一般低频管用以处理频率在3MHz以下的电路中，高频管的工作频率可以达到几百兆赫。按照允许耗散的功率大小分类，有小功率管和大功率管；一般小功率管的额定功耗在1W以下，而大功率管的额定功耗可达几十瓦以上。 1、共射电流放大系数β：β值一般在20～200，它是表征三极管电流放大作用的最主要的参数。 2、反向击穿电压值U(BR)CEO：指基极开路时加在c、e两端电压的最大允许值，一般为几十伏，高压大功率管可达千伏以上。
3、最大集电极电流I CM ：指由于三极管集电极电流I C过大使β值下降到规定允许值时的电流（一般指β值下降到2/3正常值时的I C值）。实际管子在工作时超过I CM并不一定损坏，但管子的性能将变差。 4、最大管耗P CM ：指根据三极管允许的最高结温而定出的集电结最大允许耗散功率。在实际工作中三极管的I C与U CE的乘积要小于P CM值，反之则可能烧坏管子。 5、穿透电流I CEO：指在三极管基极电流I B=0时，流过集电极的电流I C。它表明基极对集电极电流失控的程度。小功率硅管的I CEO约为0.1mA，锗管的值要比它大1000倍，大功率硅管的I CEO约为mA数量级。 6、特征频率f T：指三极管的β值下降到1时所对应的工作频率。f T的典型值约在100～1000MHz之间，实际工作频率。 二、半导体器件的命名方法 1．中国半导体器件的命名法 根据中华人民共和国国家标准，半导体器件型号由五部分组成，其每一部分的含义见表2-15。 表2-15 国产半导体器件的型号命名方法 第一部分第二部分第三部分第四部 分 第五部分 用数字表示器件的电极数目用汉语拼音字母表示 器件的材料和极性用汉语拼音字母表示器件 的类别 用数字 表示 器件序 号 用汉语拼音 字 母表示规格 号 符号意义 符 号 意义符号意义 4 5
三极管放大电路实验报告
三极管放大电路 1、问题简述： 要求设计一放大电路，电路部分参数及要求如下： （1）信号源电压幅值：0.5V； （2）信号源内阻：50kohm； （3）电路总增益：2倍； （4）总功耗：小于30mW； （5）增益不平坦度：20 ~ 200kHz范围内小于0.1dB。 2、问题分析： 通过分析得出放大电路可以采用三极管放大电路。 2.1 对三种放大电路的分析 （1）共射级电路要求高负载，同时具有大增益特性； （2）共集电极电路具有负载能力较强的特性，但增益特性不好，小于1； （3）共基极电路增益特性比较好，但与共射级电路一样带负载能力不强。 综上所述，对于次放大电路来说单采用一个三极管是行不通的，因为它要求此放大电路具有比较好的增益特性以及有较强的带负载能力。 2.2 放大电路的设计思路 在此放大电路中采用两级放大的思路。 先采用共射级电路对信号进行放大，使之达到放大两倍的要求；再采用共集电极电路提高电路的负载能力。 3、实验目的 （1）进一步理解三极管的放大特性； （2）掌握三极管放大电路的设计； （3）掌握三种三极管放大电路的特性； （4）掌握三极管放大电路波形的调试； （5）提高遇到问题时解决问题的能力。 4、问题解决 测量调试过程中的电路： 增益调试： 首先测量各点（电源、基极、输出端）的波形：
结果如下：
绿色的线代表电压变化，红色代表电源。调节电阻R2、R3、R5使得电压的最大值大于电源电压的2/3。 V A=R2//R3//（1+β）R5 / [R2//R3//（1+β）R5+R1]，其中由于R1较大因此R2、R3也相对较大。 第一级放大输出处的波形调试（采用共射级放大电路）： 结果为： 红色的电压最大值与绿色电压最大值之比即为放大倍数。 则需要适当增大R2，减小R3的阻值。 总输出的调试： 如果放大倍数不合适，则调节R4与R5的阻值。即当放大倍数不足时，应增大R4，减小R5。 如果失真则需要调节R6，或者适当增大电源的电压值，必要时可以返回C极，调节C极的输出。 功率的调试： 由于大功率电路耗电现象非常严重，因此我们在设计电路时，应在满足要求的情况下尽可能的减小电路的总功耗。减小总功耗的方法有： （1）尽可能减小输入直流电压； （2）尽可能减小R2、R3的阻值； （3）尽可能增大R6的阻值。 电路输入输出增益、相位的调试： 由于在放大电路分别采用了共射极和共集电极电路，因此输出信号和输入信号相位相差180度。体现在波形上是，当输入交流信号电压达到最大值是，输出信号到达最小值。 由于工作频率为1kHz，当采用专门的增益、相位仪器测量时需要保证工作频率附近出的增益、相位特性比较平稳，尤其相位应为±180度附近。一般情况下，为了达到这一目的，通常采用的方法为适当增大C6（下图为C1）的电容。 最终调试电路：
三极管的检测及其管脚的判别
三极管的检测及其管脚的判别 使用数字万用表判断三极管管脚(图解教程) 现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。 手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。 图1三极管 我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。
图2三极管的内部形式 首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档 图4判断BC337的B极和管型(1)
图4判断BC337的B极和管型(2) 找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。 把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。学会了，其它的三极管也就一样这样做了，方便快速。 图5万用表上的hFE档
