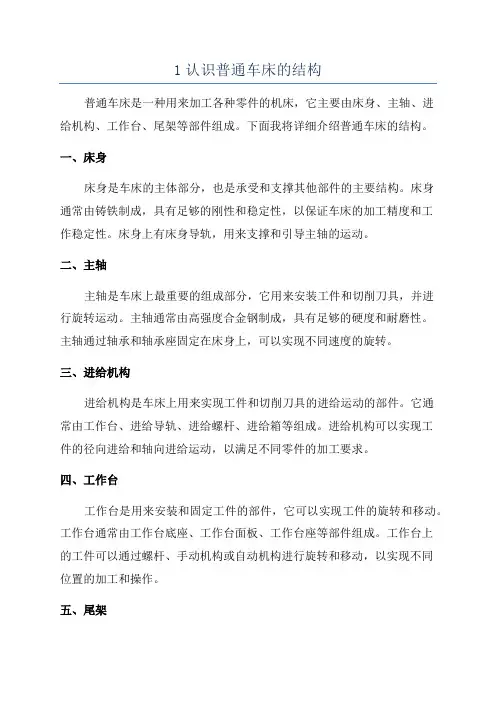

1.1 认识车床(1)
车削是制造业中最基本、最常用的加工方法。据统计，在企业中，车床占30%～50%，由此可见车削在制造业中具有的重要地位。
车削的加工范围很广，主要用于加工各种回转体表面，其基本内容包括车
车削加工的基本内容
图1-3 CA6140型车床
1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；
6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
2）两杠
丝杠：丝杠能带动大拖板作纵向移动，用来车削螺纹。
光杠：机动进给时传递运动。通过光杠可把进给箱的运动传递给溜板箱，
）主轴部分
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置，可以使主轴得到各种不
②卡盘用来夹持工件，带动工件一起旋转。
挂轮箱部分它的作用是把主轴的旋转运动传送给进给箱。变换箱内齿轮，并和进给箱及长丝杠配合，可以车削各种不同螺距的螺纹。
）进给部分
利用它内部的齿轮传动机构，可以把主轴传递的动力传给光杠或丝杠得到各种不同的转速。
用来车削螺纹。
数控机床认知心得体会
篇一:《数控心得体会》 心得体会 为期一周的课程设计已经结束，在这一周的时间里，是我更全面、更深刻的认识到数控加工工艺和数控编程的基本内容。意识到了理论学习和实践操作之间的明显的差异，“纸上得来终觉浅”。通过这次课程设计我们真正学会了自主学习、动手操作，、、实践与理论相结合，更加通过小组团队之间的合作培养了相互协调、相互合作的意识，这是不管对现在还是将来都是非常重要的。这次的任务是加工出一个有直线、圆弧、锥面等综合性的加工方式的工件，是运用数控机床实际操作的一次综合性练习。随着课设的一步一步的完成，使我们对数控这门课程也加深了印象。 我们这个小组，是一个新组建的团队，每个成员都在尽自己最大的努力来尽可能完美的完成这次课程设计的任务。为了解决技术上的问题，我们不断的去查阅相关的资料，向有经验的人请教。在这个过程中，我们体会到了原先所没有的收获，学到了很多在书本上学不到的东西，受益匪浅。 在这次的课程设计过程中，最让人头疼的莫过于对加工程序的编写。毕竟先前只是在理论上学习过，而没有亲自动手编过程序，加之对数控加工程序指令的
不是很熟悉，我们在编程这一步确实耽误了不少时间。让人欣慰的是，皇天不负有心人，我们终于在再三检查无误后，把加工需要的程序编出来了，费心费力之余，我们也收获良多。我想如要加快编程速度，除了对各编程指令的熟练掌握之外，还需要你掌握零件工艺方面的知识。对于夹具的选择、切削参数的设定我们必须十分清楚。在上机操作时，我们只有不断地练习各个功能指令的作用，才能在编程时得心应手。 再说在最后加工工件的过程中，本以为程序编好后只等着所有的程序走完就能得到想要的工件，现在想想真是大意。在加工过程中，每一次的对刀都要认真仔细，严格控制进给速度，这样才能使加工出来的工件更精确，使加工过程之中避免出现不必要的故障。对我们来说,数控加工实习是一次很好的学习、锻炼的机会,甚至是我们生活态度的教育的一次机会!在这次实训中，让我体会最深的是理论联系实际，实践是检验真理的唯一标准。理论知识固然重要，可是无实践的理论就是空谈。真正做到理论与实践的相结合，将理论真正用到实践中去，才能 更好的将自己的才华展现出来。我以前总以为看书看的明白，也理解就得了，经过这次的实训，我现在终于明白，没有实践所学的东西就不属于你的。俗话说“尽信书则不如无书”我们要读好书，而不是读死书。任何理论和知识只有与实习相结合，才能发挥出其作用。而作为思想可塑性大的我们，不能单纯地依靠书本，还必须到实践中检验、锻炼、创新；去培养科学的精神，良好的品德，高尚的情操，文明的行为，健康的心理和解决问题的能力。
对数控的认识
重庆科技学院 数控加工技术 题目:对数控车床及加工技术的认识 学院:机械与动力工程学院专业班级: 机设15-6 学生姓名:杨泽松学号: 2015441709 指导教师评语: 成绩（五级记分制）: 指导教师（签字）:
摘要 数控（英文名字：Numerical Control 简称:NC）技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。数控车床是目前使用最广泛的数控机床之一。数控车床主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行，可自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工，并能进行车槽、钻孔、扩孔、铰孔等工作。 数控车床种类较多，但主体结构都是由：车床主体、数控装置、伺服系统三大部分组成。 NC编程就是将加工零件的加工顺序、刀具运动轨迹的尺寸数据、工艺参数（主运动和进给运动速度、切削深度）以及辅助操作（换刀、主轴正反转、冷却液开关、刀具夹紧、松开等）加工信息，用规定的文字、数字、符号组成的代码，按一定格式编写成加工程序。 数控机床程序编制过程主要包括：分析零件图纸、工艺处理、数学处理、编写零件程序、程序校验。 机床夹具的种类很多，按使用机床类型分类，可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、加工中心夹具和其他夹具等。按驱动夹具工作的动力源分类，可分为手动夹具、气动夹具、液压夹具、电动夹具、磁力夹具和自夹紧夹具等。 关键词：数控，车床，编程，加工 正文 数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作并加工零件。 数控机床种类繁多，由数控系统通过伺服驱动系统去控制各运动部件的动作，主要用于轴类和盘类回转体零件的多工序加工，具有高精度、高效率、高柔性化等综合特点，适合中小批量形状复杂零件的多品种、多规格生产。 数控机床的操作和监控全部在这个数控单元中完成，它是数控机床的大脑。与普通机床相比，数控机床有如下特点：加工精度高，具有稳定的加工质量；可
任务1 认识CA6140型车床的结构
模块一CA6140车削概论 任务1 认识CA6140型车床的结构 一、任务分析 在各类金属切削机床中,车床是应用最多、最广泛的一种机床，在一般机械加工车间的机床配置中，车床约占50%。卧式车床在车床中使用最多，它适合于单件、小批量的轴类、盘类工件加工。车工应该了解车床的基本结构，能够正确操操作和维护车床。 二、相关专业知识 1．CA6140型车床的结构 CA6140型车床的结构如图1－1所示。 图1－1 CA6140型车床 1－主轴箱2－刀架3－冷却、照明装置4－尾座5－床身6、11－床脚 知识点 ◎CA6140型车床部件及其作用 ◎CA6140型车床传动系统简介 ◎车床型号简介 技能点 ◎认识CA6140型车床的结构与传动系统
7－丝杠8－操纵杠9－溜板箱10－光杠12－进给箱13－交换齿轮箱（1）床身 床身是车床的大型基础部件，有两条精度很高的V形导轨和矩形导轨，主要用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。 （2）主轴箱 主轴箱1支撑主轴并带动工件做旋转主运动。箱内装有齿轮、轴等，组成变速传动机构。变换主轴箱外的手柄位置可使主轴得到多种转速，并带动装在卡盘上的工件旋转，以实现车削。 （3）交换齿轮箱 交换齿轮箱13把主轴的转动传递给进给箱。交换齿轮箱接受主轴箱传递的转动，并由此传递给进给箱。它由多级齿轮啮合，通过更换箱内齿轮搭配或配合进给箱，完成车削螺纹或车削时纵、横向进刀的需要。 （4）进给箱（又称变速箱） 进给箱12接受交换齿轮箱传递的转动，并由此传递给光杠或丝杠，完成机动进给，实现车削旋转表面和车削各种螺纹。 （5）溜板箱 溜板箱10接受光杠或丝杠传递的运动，以驱动床鞍和中、小滑板及刀架实现车刀的纵向或横向运动；操纵箱外的手柄或按钮可以实现机动、手动、车螺纹及快速移动等运动。 （6）刀架部分 刀架部分2由床鞍、两层滑板（中、小滑板）与刀架体共同组成，用于装夹车刀并带动车刀作纵向、横向、斜向运动和曲线运动。沿工件轴线方向的运动称为纵向运动，垂直于工件轴线方向的运动称为横向运动。 （7）尾座 尾座4安装在床身导轨上，并沿导轨纵向移动，以调整其工作位置。尾座主要用来装夹后顶尖，以支撑较长工件；也可装夹钻头、铰刀等进行孔加工。 （8）床脚 前后两个床脚11与6分别与庂身前后两端下部连为一体，用以支撑安装在床身上的?个部件，并用地脚螺栓（或吸盘）把整台车床固定在工作场地上。 （9）冷却装置 冷却装置主要通过冷却泵将切削涰加压后经冷却嘴喷射到切削区域，降低切削温度、
普通车床加工实训课程标准
《普通车床加工》课程标准 一、课程名称：普通车床加工技术 二、对象：三年制中职机械加工制造技术专业学生 三、课时：240 四、学分：6 五、课程目标 本课程是中等职业学校机械加工制造专业技术核心技术课，课程要求结合企业车工岗位的生产实际及技能需求，突出技能训练及职业素养的培养，同时，兼顾各专业课程之间的关系，由浅入深，将专业理论知识及岗位职业素养要求融入各训练项目，使学生在技能训练过程中能够主动学习并掌握基本理论，通过反复强化训练，最终达到国家普通车工职业资格相应的知识和技能要求。 职业能力目标： ●能使学生具有较高的职业素质、良好的职业道德和较强的质量法律意识 ●能熟练操作普通车床，并能对普通车床进行日常维护与保护 ●能熟练使用车床通用夹具进行零件装夹与定位 ●能正确使用车床加工的各种工、量具，并能独立选择一些通用刀具 ●能熟练阅读车工工艺文件，加工带有阶台、沟槽、锥体及孔的轴类零件 ●能熟练车削三角形内外螺纹 六、教学设计思路 本课程针对中等职业学校学生的实际情况，贯彻“工作过程导向”的设计思路，在教学理念上坚持理实一体化的原则，注重学生基本职业技能与职业素养的培养，将岗位素质教育和技能培养有机地结合。同时，课程中增加了企业简单零件加工拓展内容，使课程的教学更加结合企业模式、提高了学生对车工技能的适应性。 七、课时分配
八、内容要求 项目一普通车床的操作 14课时 教学目标 最终目标：独立操作普通车床 促成目标： 1．能识别普通车床各部位，了解各部位的功用，分析普通车床的传动路线2．能阅读车床各铭牌表并通过手柄变换调整加工参数 3．能操作普通车床 4．能对车床进行日常保养并按规范化管理要求摆放各类工、量具 模块一熟悉普车床 （一）工作任务 1．识别普通车床各部位，了解各部位的功用，会分析普通车床的传动路线（二）实践知识 1．观察机床外形特征，并结合任务指导书要求，认识各部分名称； 2．根据机床部件的位置，理解各部分的功能、切削加工及动力的传动路线；（三）理论知识 1．普通车床的加工范围 2．车床结构与传动系统 3．车加工进给运动 模块二操作普通车床 （一）工作任务 1．会空运行普通车床、调整切削参数 （二）实践知识 1．会开关普通车床； 2．会通过调节联轴器实现光杠与丝杠的切换；
任务1认识CA6140型车床的结构
—■- 模块一CA6140车削概论 任务1认识CA6140型车床的结构 知识点 ◎CA6140型车床部件及其作用 ◎CA6140型车床传动系统简介 ◎车床型号简介 技能点 ◎认识CA6140型车床的结构与传动系统 、任务分析 在各类金属切削机床中，车床是应用最多、最广泛的一种机床，在一般机械加工车间的机床配置中，车床约占50%。卧式车床在车床中使用最多，它适合于单件、小批量的轴类、盘类工件加工。车工应该了解车床的基本结构，能够正确操操作和维护车床。 二、相关专业知识 1 . CA6140型车床的结构 CA6140型车床的结构如图 1 —1所示。 3 引 图1 — 1 CA6140型车床 1—主轴箱2—刀架3—冷却、照明装置4—尾座5—床身6、11—床脚
7－丝杠8－操纵杠9－溜板箱10－光杠12－进给箱13－交换齿轮箱 （1）床身 床身是车床的大型基础部件，有两条精度很高的V 形导轨和矩形导轨，主要用于支撑和连接车床的各个部件，并保证各部件在工作时有准确的相对位置。 （2）主轴箱 主轴箱1 支撑主轴并带动工件做旋转主运动。箱内装有齿轮、轴等，组成变速传动机构。变换主轴箱外的手柄位置可使主轴得到多种转速，并带动装在卡盘上的工件旋转，以实现车削。 （3）交换齿轮箱 交换齿轮箱13 把主轴的转动传递给进给箱。交换齿轮箱接受主轴箱传递的转动，并由此传递给进给箱。它由多级齿轮啮合，通过更换箱内齿轮搭配或配合进给箱，完成车削螺纹或车削时纵、横向进刀的需要。 （4）进给箱（又称变速箱） 进给箱12 接受交换齿轮箱传递的转动，并由此传递给光杠或丝杠，完成机动进给，实现车削旋转表面和车削各种螺纹。 （5）溜板箱 溜板箱10 接受光杠或丝杠传递的运动，以驱动床鞍和中、小滑板及刀架实现车刀的纵向或横向运动；操纵箱外的手柄或按钮可以实现机动、手动、车螺纹及快速移动等运动。 （6）刀架部分 刀架部分 2 由床鞍、两层滑板（中、小滑板）与刀架体共同组成，用于装夹车刀并带动车刀作纵向、横向、 斜向运动和曲线运动。沿工件轴线方向的运动称为纵向运动，垂直于工件轴线方向的运动称为横向运动。 （7）尾座 尾座4 安装在床身导轨上，并沿导轨纵向移动，以调整其工作位置。尾座主要用来装夹后顶尖，以支撑较长工件；也可装夹钻头、铰刀等进行孔加工。 （8）床脚 前后两个床脚11与6分别与庂身前后两端下部连为一体，用以支撑安装在床身上的?个 部件，并用地脚螺栓（或吸盘）把整台车床固定在工作场地上。 （9）冷却装置冷却装置主要通过冷却泵将切削涰加压后经冷却嘴喷射到切削区域，降低切削温度、
任务一：认识数控机床教案
教案
教学安 排与过 程设计 (含课时 分配) 约10分 钟 约10分 钟 约45分 钟 教学过程： 一、课程介绍 介绍本专业特点及从业方向和岗位群。 二、引入新课题 为了提高加工效率，降低加工当中人为因素所造成的制约生产质量的原因。最早由美国在50 年代提出的生产新型设备（数字设备）到现在形成规模化、成熟化的数控设备——数控机床。 三、教学内容 1 数控机床。就是将加工过程所需的各种操作（如主轴变速、松夹工件、进刀与退刀、开车与 停车、自动关停冷却液等）和步骤以及工件的形状尺寸用数字化的代码表示，通过控制介质（如穿孔纸带或磁盘等）将数字信息送入数控装置，数控装置对输入的信息进行处理与运算，发出各种控制信号，控制机床的伺服系统或其他驱动元件，使机床自动加工出所需要的工件。 2 数字控制（Numerical Control），简称NC，它是采用数字化信息实现加工自动化的控制技术， 用数字化信号对机床的运动及其加工过程进行控制的机床，称作数控机床。 3 计算机数控（Computer Numerical Control），简称CNC。现代数控系统是采用微处理器或专 用微机的数控系统，由事先存放在存储器里的系统程序（软件）来实现控制逻辑，实现部分或全部数控功能，并通过接口与外围设备进行联接，称为CNC系统，这样的机床一般称为CNC机床。 总之，数控机床是数字控制技术与机床相结合的产物，从狭义的方面看，数控一词就是“数控机床”的代名词，从广义的范围来看，数控技术本身在其他行业中有更广泛的应用，称为广义数字控制。数控机床就是将加工过程的各种机床动作，由数字化的代吗表示，通过某种载体将信息输入数控系统，控制计算机对输入的数据进行处理，来控制机床的伺服系统或其他执行元件，使机床加工出所需要的工件，其过程见下图。 数控机床的组成 1．1输入、输出装置 1．2数控装置 1．3伺服系统 1．4检测反馈系统 1．5机床本体
数控机床操作面板图文详解[1]
数控车床编程和操作 实训指导书 实训一数控车床程序编辑及基本操作实验 一. 实训目的： 1.了解数控车削的安全操作规程 2.掌握数控车床的基本操作及步骤 3.对操作者的有关要求 4.掌握数控车削加工中的基本操作技能 5.培养良好的职业道德 二. 实训内容： 1.安全技术（课堂讲述） 2.熟悉数控车床的操作面板与控制面板（现场演示） 3. 熟悉数控车床的基本操作 ①数控车床的启动和停止：启动和停止的过程 ②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给 ③数控车床的MDI运行：MDI的运行步骤 ④数控车床的程序和管理 ⑤加工程序的输入练习 三. 实训设备： CK6132数控车床 5台 四. 实训步骤： （一）熟悉机床操作面板 图3.1－1 GSK980T面板 1．方式选择
EDIT: 用于直接通过操作面板输入数控程序和编辑程序。 AUTO：进入自动加工模式。MDI：手动数据输入。 REF:回参考点。HNDL:手摇脉冲方式。 JOG：手动方式，手动连续移动台面或者刀具。 置光标于按钮上，点击鼠标左键，选择模式。 2．数控程序运行控制开关 单程序段机床锁住辅助功能锁定空运行 程序回零手轮X轴选择手轮Z轴选择 3．机床主轴手动控制开关 手动开机床主轴正转手动关机床主轴手动开机床主轴反转 4．辅助功能按钮 润滑液换刀具 5．手轮进给量控制按钮 选择手动台面时每一步的距离：0.001毫米、0.01毫米、0.1毫米、1毫米。置光标于旋钮上，点击鼠标左键选择。 6．程序运行控制开关 循环停止循环启动 MST选择停止 7．系统控制开关 NC启动 NC停止 8．手动移动机床台面按钮
1969.对普通车床的认识----实习报告
实习报告 题目：对普通机床的认识 姓名： 班级： 指导老师： 系部名称：电气与信息工程系 2008年4月25日
对普通机床的认识 当我们走出校园时，所面对的不在是同学之间的友情和老师的爱护，而是面对于社会的人与人之间的竞争和社会的残酷淘汰。 在社会中锻炼了半年，终于让我体会到了学海无涯这句成语的意思。我们在学校所学的知识在社会中所用的实在太缺乏了，现在真的是有点后悔啊！可惜没有后悔药。。。 刚从学校出来的两个月一直在社会中寻找自己适合自己的专业工作，可惜啊社会是比较残酷的。人家公司要么需要的是学历比较高的，要么就是工作经历比较长的，像我们这种应届毕业生很找到适合自己的。。。 自从选择了干普通车床这一行就得要对它有一定的了解，方能做好它。。。 首先我们先的要了解它的整体。 用来制造机器零件的设备通称为金属切削机床，简称机床。 机床本身质量的优劣，直接影响所造机器的质量。衡量一台机床的质量是多方面的，但主要是要求工艺性好，系列化、通用化、标准化程度高，结构简单，重量轻，工作可靠，生产率高等。 1. 工艺的可能性 工艺的可能性是指机床适应不同生产要求的能力。通用机床可以完成一定尺寸范围内各种零件多工序加工，工艺的可能性较宽，因而结构相对复杂，适应于单件小批生产。专用机床只能完成一个或几个零件的特定工序，其工艺的可能性较窄，适用于大批量生产，可以提高生产率，保证加工质量，简化机床结构，降低机床成本。 2加工精度和表面粗糙度 要保证被加工零件的精度和表面粗糙度，机床本身必须具备一定的几何精度、运动精度、传动精度和动态精度。 （1）几何精度、运动精度、传动精度属于静态精度 几何精度是指机床在不运转时部件间相互位置精度和主要零件的形状精度、位置精度。机床的几何精度对加工精度有重要的影响，因此是评定机床精度的主要指标。 运动精度是指机床在以工作速度运转时主要零部件的几何位置精度，几何位置的变化量越大，运动精度越低。 精度是指机床传动链各末端执行件之间运动的协调性和均匀性。 2）以上三种精度指标都是在空载条件下检测的，为全面反映机床的性能，必须要求机床有一定的动态精度和温升作用下主要零部件的形状、位置精度。影响动态精度的主要因素有机床的刚度、抗振性和热变形等。 机床的刚度指机床在外力作用下抵抗变形的能力，机床的刚度越大，动态精度越高。机床的刚度包括机床构件本身的刚度和构件之间的接触刚度。机床构件本身的刚度主要取决于构件本身的材料性质、截面形状、大小等。构件之间的接触刚度不仅与接触材料、接触面的几何尺寸和硬度有关，而且还与接触面的表面粗糙度、几何精度、加工方法、接触面介质、预压力等因素有关。 机床上出现的振动，可分为受迫振动和自激增动。自激振动是在不受任何外力、激振力干扰的情况下，由切削过程内部产生的持续振动。在激振力的持续作用下，系统被迫引起的振动为受迫振动。 机床的抗震性和机床的刚度、阻尼特性、固有频率有关。 由于机床的各个零部件热膨胀系数不同，因而造成了机床各部分不同的变形和相对位移，这种现象叫机床的热变形。由于热变形而产生的误差最大可占全部误差的70%。 对于机床的动态精度，目前尚无统一标准，主要通过切削加工典型零件所达到的精度间接
了解数控机床常识
项目1 熟 悉 数 控 机 床 班级机制1122班 成员刘小锋（组长） 刘鹏（副组长） 徐祖帅 张晓 焦慧彬 沈香锋 李鲜红 王瑞霞 黄威 李明辉
1.数控机床的型号、厂家、数控系统、类型 加工中心TH5650 北京第三机床厂FANUC series 0i-MB 简易数控铣床XKJ6325B 数控车床华中HNC-21T 加工中心汉川XK714F 加工中心XK7130 浙江亚龙教议有限公司 线切割华龙XKG-18 普车C620-1 400*1400 新乡第二机床厂 普车C620-1B 400*1400 新乡第二机床厂 数控车床CKA6150 500*20*1000 大连机床集团有限责任公司FANUC series 0i-TC 数控车床CKA6150 500*20*2000 大连机床集团有限责任公司FANUC series 0i-TC 此部分有完成 2.实训车间机床布局图 机床布局图 此部分有完成 3.机床主轴变速方法及示意图 数控机床一般采用直流或交流主轴伺服电动机实现主轴无级变速。 交流主轴电动机及交流变频驱动装置（笼型感应交流电动机配置矢量变换变频调速系统），由于没有电刷，不产生火花，所以使用寿命长，且性能已达到直流驱动系统的水平，甚至在噪声方面还有所降低。因此，目前应用较为广泛 主轴传递的功率或转矩与转速之间的关系。当机床处在连续运转状态下，主轴的转速在437~3500r/min 范围内，主轴传递电动机的全部功率11kW，为主轴的恒功率区域Ⅱ（实线）。在这个区域内，主轴的最
大输出扭矩（245N.m）随着主轴转速的增高而变小。主轴转速在35~437r/min范围内，主轴的输出转矩不变，称为主轴的恒转矩区域Ⅰ（实线）。在这个区域内，主轴所能传递的功率随着主轴转速的降低而减小。图中虚线所示为电动机超载（允许超载30min）时，恒功率区域和恒转矩区域。电动机的超载功率为15kW，超载的最大输出转矩为334N.m。 CKA6150采用机械齿轮变速 采用电动机无级调速，使主轴齿轮箱的结构大大简化，但其低速段输出力矩常常无法满足机床强力切削的要求。如单纯片面追求无级调速，势必要增大主轴电动机的功率，从而使主轴电动机与驱动装置的体积、重量及成本大大增加。困此数控机床常采用1~4挡齿轮变速与无级调速相结合的方式，即所谓分段无级变速。采用机械齿轮减速，增大了输出扭矩，并利用齿轮换挡扩大了调速范围。 数控机床在加工时，主轴是按零件加工程序中主轴速度指令所指定的转速来自动运行。数控系统通过两类主轴速度指令信号来进行控制，即用模拟量或数字量信号（程序中的S代码）来控制主轴电动机的驱动调速电路，同时采用开关量信号（程序上用M41～M44代码）来控制机械齿轮变速自动换挡的执行机构。自动换挡执行机构是一种电——机转换装置，常用的有液压拨叉和电磁离合器。 液压拨叉换挡液压拨叉是一种用一只或几只液压缸带动齿轮移动的变速机构。最简单的二位液压缸实现双联齿轮变速。对于三联或三联以上的齿轮换挡则必须使用差动液压缸。要注意的是每个齿轮的到位，需要有到位检 测元件（如感应开关）检测，该信号能有效说明 变挡已经结束。对采用主轴驱动无级变速的场合，可采用数控系统控制主轴电动机慢速转动或振动来解决上述液压拨叉可能产生的顶齿问题。对于纯有级变速的恒速交流电动机驱动场合，通常需在传动链上安置一个微电动机。正常工作时，离合器脱开，齿轮换挡时，主轴停止工作而离合器吸合，微电动机工作，带动主轴慢速转动。同时，油缸移动齿轮，从而顺利啮合。其工作简图如下 主轴变速示意图 此部分有完成
金工实习报告数控车床
金工实习报告数控车床 金工实习报告数控车床【一】 读了三年的大学，但是大多数人对本专业的认识依然别够，在大二期末学院曾为我们组织了两个星期的见习，但由于当时所学知识涉及本专业知识别多，所看到的东西与本专业很难联系起来，因此对本专业掌握并别是很理想。 今年暑假，学院为了使我们更多了解机电产品、设备，提高对机电工程创造技术的认识，加深机电在工业各领域应用的感性认识，开阔视野，了解相关设备及技术资料，熟悉典型零件的加工工艺，专门安排了我们到几个拥有较多类型的机电一体化设备，生产技术较先进的工厂进行生产操作实习。 为期23天的生产实习，我们先后去过了杭州通用机床厂，杭州机密机床加工工厂，上海阀门加工工厂，上海大众汽车厂以及杭州发动机厂等大型工厂，了解这些工厂的生产事情，与本专业有关的各种知识，各厂工人的工作事情等等。第一次亲身感觉了所学知识与实际的应用，传感器在空调设备的应用了，电子技术在机械创造工业的应用了，周密机械创造在机器创造的应用了，等等理论与实际的相结合，让我们大开眼界，也是对往常所学知识的一具初审。经过这次生产实习，进一步巩固和深化所学的理论知识，弥补往常单一理论教学的别脚，为后续专业课学习和毕业设计打好基础。 杭州通用机床厂 月日，我们来到实习的第一站，隶属杭州机床集团的杭州通用机床厂。该厂要紧以生产m-级磨床7130h，7132h，是目前国内比较大型的机床创造厂之一。在实习中我们首先听取了一系列对于实习过程中的安全事项和需注意的项目，在机械工程类实习中，安全咨询题始终是摆在第一位的。然后经过该厂总设计师的总体介绍。粗略了解了该厂的产品类型和工厂概况。也使我们知道了在该厂的实习目的和实习重点。 在接下来的一端时刻，我们分三组陆续在通机车间，专机车间和加工车间进行生产实习。在通机车间，该车间负责人带我们参观了他们的生产装配流水线，并为我们详细说解了平面磨床个要紧零部件的加工装配工艺和整机的动力驱动咨询题以及内部液压系统的一系列构造。我最感兴趣的应该是该平面磨床的液压系统，共分为供油机构，执行机构，辅助机构和操纵机构。从别同的角度动身，能够把液压系统分成别同的形式。 按油液的循环方式，液压系统可分为开式系统和闭式系统。开式系统是指液压泵从油箱吸油，油经各种操纵阀后，驱动液压执行元件，回油再经过换向阀回油箱。这种系统结构较为简单，能够发挥油箱的散热、沉淀杂质作用，但因油液常与空气接触，使空气易于渗入系统，导致机构运动别平稳等后果。开式系统油箱大，油泵自吸性能好。 闭式系统中，液压泵的进油管直接与执行元件的回油管相连，工作液体在系统的管路中进行封闭循环。其结构紧凑，与空气接触机会少，空气别易渗入系统，故传动较平稳，但闭式系统较开式系统复杂，因无油箱，油液的散热和过滤条件较差。为补偿系统中的泄漏，通常需要一具小流量的补油泵和油箱。由于闭式系统在技术要求和成本上比较高，思考到经济性的咨询题，因此该平面磨床采取开始系统，外加一具吸震器来平衡系统。 现代工程机械几乎都采纳了液压系统，同时与电子系统、计算机操纵技术结合，成为现代工程机械的重要组成部分，怎么样设计好液压系统，是提高我国机械创造业水平的一项关键技术。在专机车间，对专用磨床的三组导轨，两个拖板等特殊结构和送料机构及其加工范围有了进一步的加深学习，比向老师傅讨教了动力驱动的原理咨询题，获益非浅。在加工车间，对龙门刨床，牛头刨床等有了更多的确切的感性认知，听老师傅们把机床的五大部件:床身，立柱，磨头，拖板，工作台细细道来，如孢丁解牛般地，它们的加工工艺，加工特点在别知别觉间嵌们我们的脑袋。 在通机工厂的实习，了解了目前创造业的基本事情，不过由于机械行业特有的技术操
认识数控车床及工作过程
工学一体《数控车床基本操作》学生工作页 学习任务1：认识数控车床及工作过程 学习领域 机床基本操作 日 期 指导教师 学习情境 数控车床基本操作 课 时 学生姓名 学习任务 数控车床的认知 班 级 学生成绩 职业能力目标： 1、通过查阅教材、机床说明书等学习材料和参观车间后，能认识数控车床，会描述其工作过程 2、能在教师指导下实现数控车床操作面板的基本操作 3、会对数控车床进行日常维护与保养 职业核心能力目标： 1、与人交流，有效沟通的能力 2、较强的组织纪律性和团队合作能力 3、自我学习，自我管理的能力 此任务是技术工人在实习期刚进入企业岗位，进入车间后对数控车床的结构、操作 面板进行学习，在师傅的指导下对数控车削加工过程形成初步认识，会开、关机等基本操作，了解数控车床的加工内容及特点，能描述数控车床的工作原理，遵守纪律，按车间管理6S 标准，规范操作，能正确进行数控车床的日常维护保养 序号 子学习任务 评价内容 权重 活动成果 （40分） 参与度 （10分） 安全生产 （20分） 学习纪律 （20分） 学习效率 （10分） 一 认识数控车床及工作过程 30% 学习任务描述 学习任务评价
二 数控车床操作面板的基本操作 35% 三 数控车床的日常维护与保养 35% 总分 学习任务1：认识数控车床及工作过程 1、了解数控车床的组成及分类 2、认识数控车床中的机械传动 3、认识数控车床的坐标系 4、对数控车床加工零件的过程形成初步认识，认识数控车床的加工内容及特点，能描述数控车床的工作原理 1、学材：《数控加工工艺学》、《数控编程与操作FANUC 系统》、《机械基础》、《公差与配合》 2、学习工具：笔、笔记本 1、任务书：参观数控车间，观察技术工人操作数控车床加工零件，通过与教师、技术工人沟通并查阅资料明确数控车床的组成及分类；了解数控车床中的机械传动知识；认识数控机床的坐标系；叙述数控车床加工零件的全过程，认识数控车床的加工内容及特点，试描述数控车床的工作原理 2、信息获取（查阅学材）： ☆数控车床的组成 资 讯 任务目标
任务1认识数控机床及基本操作学习教案概要.doc
精品文档 组织教学： 1、考勤 2、安全教育 3、强调课堂气氛、课堂纪律 导入新课： 讲授新课： 项目一：认识数控机床及工作过程 相关理论： 数控机床：采用数字化信号对机床的运动及加工过程进行控制的机床，称为数控机床。 计算机数控（ CNC）：采用存储程序的专用计算机来实现部分或全部基本数控功能，则称为计算机数控。 一、数控机床的产生及发展 （一）、产生：机械产品的自身要求；单件、多品种小批量零件约占 80%以上。 （二）、发展过程： （1）、国际情况 第一代： 1952至 1959年，采用电子管、继电器元件； 第二代： 1959年开始，采用了晶体管分立元件；
第三代： 1965年开始，采用集成电路； 第四代： 1970年开始，采用大规模集成电路及小型计算机；（CNC系统） 第五代： 1974年开始，采用微型计算机。（MNC系统） （2）、国内发展情况： 1958年开始研究 20世纪 60年代末 70年代初—研制出一些晶体管式数控系统，如： 1968年研制成功 X53K--1 立式铣床 1975年研制成功第一台加工中心 1985年进入实用阶段 1986—1990 年数控机床大发展时期 1991年300 多种 十. 五目标数控机床年增长率 :>18% 2005年产量 : 25000~30000 台品种 : 2000 种数控化率: 20% 。 （3）. 数控机床的发展趋势 高可靠性：提高元器件和系统的可靠性；采用抗干扰技 术，提高数控系统对环境的适应能力；使数控系统模块化、通用 化和标准化；提高自诊断及保护功能； 高柔性化：柔性：指机床适应加工对象变化的能力
浅谈对数控车床的认识
浅谈对数控车床的认识 姓名：李本旗 单位：陇东职业中等专业学校 日期：二〇一一年六月三十日
浅谈对数控车床的认识 李本旗 摘要：数控车床源于普通车床而优于普通车床，其有五大优点：1、提高加工精度，尤其提高了同批零件加工的一致性，使产品质量稳定；2、提高生产效率，一般约提高效率3－5倍，使用数控加工中心机床则可提高生产率5－10倍；3、可加工形状复杂的零件； 4、减轻了劳动强度，改善了劳动条件； 5、有利于生产管理和机 械加工综合自动化的发展。数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。普通车床经济实用，仍然在国民生产中占有一席之地。 关键词：数控车床认识 自从进入机械这个专业以来，“数控”这个词时常在耳边响起，作者对数控的理解虽然不象那些不懂数控的老师说的那样把毛坯装夹好后，输入程序，想要什么样的东西就能加工出什么来那样简单，但是对于数控车床的概念仍然不懂，虽然自己也曾经找书看过关于数控的概念，但那些生硬的文字解释依然使作者心里很含糊，直到这次培训真正接触了数控车床并亲手操作了才彻底明白。其实数控车床就
是在普通车床的基础上引入了计算机，利用计算机控制机床的运转，达到机电合一，并进一步改进机床的运行精度，同时实现多轴联动以完成复杂工件的加工。数控车床以其五大优点在工业生产中逐渐占领了重要的地位，并且其发展水平往往成为一个国家工业发展状况的标志之一。然而普通车床虽然没有数控车床的那么多优点，但由于其在价格上的优势仍然在国民生产中占有一席之地，占到车床总量的65%，而且永远也不可能完全被数控车床所取代。 一、数控车床的概念 数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，约占数控机床总数的25%。数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。 数控技术也叫计算机数控技术（CNC，Computerized Numerical Control），目前它是采用计算机实现数字程序控制的技术。这种技术用计算机按事先存贮的控制程序来执行对设备的运动轨迹和外设的操作时序逻辑控制功能。由于采用计算机替代原先用硬件逻辑电路组成的数控装置，使输入操作指令的存贮、处理、运算、逻辑判断等各种控制机能的实现，均可通过计算机软件来完成，处理生成的微观指令传送给伺服驱动装置驱动电机或液压执行元件带动设备运行，从而实现对将毛坯料加工成为人
普通车床实训指导书
《普通车床》实训指导书重庆城市建设技工学校机电教研组
前言 车工实习是一门实践性课程，是高等院校工科学生学习机械制造的重要工艺方法和技术，它不仅可以让学生获得机械制造基础知识，了解机械制造的一般操作，提高学生自己操作技能和动手能力，而且加强理论联系实践训练，提高工程实践能力，培养工程素质。车削是机械制造中最基本、最常用的加工方法。其基本包括：车外圆、车端面、切断和车槽、钻中心孔、车孔、车螺纹等。通常情况下，在机械制造企业中，车床占机床总数的30%～50%。车削在机械制造中占有举足轻重的地位。车削与机械制造业中的钻削、铣削、刨削和磨削等加工方式相比较，具有以下特点：1．适应性强，应用广泛，适用于车型不同材料，不同精度要求的工件。2．所用刀具的结构相对简单，制造、刃磨和装夹都比较方便。3．撤销一般是等截面连续性地进行，因此，切削力变化小，车削过程中相对平稳，生产率较高。4．车削可以加工出尺寸进度和表面质量较高的工件。 指导老师：焦茭
目录 第一节安全教育............................................................4页（2学时）第二节车削概述 任务一认识普通车床....................................................5页（4学时）第三节车刀的基础知识 任务二车刀的刃磨........................................................11页（6学时）任务三外圆加工............................................................15页（8学时）任务四车锥体................................................................20页（8学时）任务五车螺纹................................................................25页（8学时）任务六车特形面和滚花................................................28页（10学时）任务七圆柱孔的加工....................................................31页（8学时）任务八偏心工件的加工................................................38页（8学时）第四节机械加工工艺知识 任务九工艺卡片的编制................................................40页（8学时）任务十综合类零件车削实训........................................47页（10学时）
机床认识实验报告
机床认识实验报告 一. 实验目的 1）了解常用机床的总体布局及主要技术性能 2 ) 熟悉常用机床的用途及加工表面特征 3）了解普通卧式车床主轴箱结构特点，了解操纵机构的工作原理 二. 实验内容 1）了解实验室现有机床的名称、用途。 2）理解常用机床的布局，刀具、工件的安装方法。 3）掌握常用机床的运动特点，工件与刀具间运动关系。 三. 实验要求 1、写出你在实验室见到的其中至少5种机床名称与型号。 卧式车床型号：CWA61100 立式磨床型号：M7410013X3000 镗床型号：T61113 卧式车床型号：NJJG0500044 磨床型号：MW1450BX3000 立式升降台铣床型号：XA5032 万能升降台铣床型号：X6130A 线切割机床型号：PK77 卧轴矩台平面磨床型号：M7130H 2、分析、比较三种不同类型机床（车床、镗床、钻床）的加工工件特点（主运动，进给运动形式、主要用途，精度等）。 1）车削： 主运动：工件回转运动；进给运动：刀具直线移动 （1）车削主要用途： 车削可完成加工内、外圆柱面、圆锥表面、车端面、切槽、切断、车螺纹、钻中心孔、钻孔、扩孔、铰孔、镗削、磨削、研磨、盘绕弹簧等工作。 （2）精度范围大： 粗车时可达到经济加工精度IT11～IT12，R a可达到12.5～50μm； 半精车时可达到经济加工精度IT10～IT9，R a可达到6.3～3.2μm。 精车时可达到经济加工精度IT7～IT8，R a可达到0.8～1.6μm。
2）镗削： 主运动：镗床主轴带动鏜杆和镗刀旋转运动， 进给运动：工作台带动工件作纵向进给运动或鏜杆作纵向进给运动。 （1）加工特点： 镗刀结构简单，镗孔的加工范围广，适于加工各种类型、尺寸、精度的孔，具有较大的灵活性和较强的适应性；但由于镗杆直径受孔径的限制，故镗削质量的控制（特别是细长孔）不如铰削。 （2）加工精度 半精镗的尺寸公差等级为IT10~IT9，表面粗糙度值为R a6.3～3.2μm； 精镗的尺寸公差等级为IT8～IT7，表面粗糙度值为R a1.6～0.8μm。 3）钻床： 主运动：刀具转动；进给运动：刀具移动。 （1）钻床的加工特点是加工中工件不动，而让刀具移动，将刀具中心对正待加工孔中心，并使刀具转动（主运动）、刀具移动（进给运动）来加工孔。 钻床主要用孔加工刀具进行各种类型的孔加工。用于钻孔和扩孔，也可以用来铰孔、攻螺纹、锪沉头孔及锪凸台端面。 （2）加工精度: 钻孔属粗加工，可达到的尺寸公差等级为IT13~IT11，表面粗糙度值为R a50~12.5μm。 扩孔的尺寸精度和表面精度均比钻孔好，尺寸公差等级为IT11～IT10,表面粗糙度值为R a12.5～6.3μm 。 铰孔可以获得较高的加工质量，一般铰孔的尺寸精度可达IT9～IT7级，表面粗糙度可达3.2～0.8μm。 3、说明实验室内几种类型磨床的名称，主要用于何种类型工件表面加工。 1）外圆磨床：型号MW1450BX3000；主要用于加工外圆表面、圆锥面、圆孔、圆锥孔、端面等。 2）卧轴矩台平面磨床：型号：M7130H，主要用于大的平面、精加工或硬质平表面加工。3）工具磨：万能工具磨床精度高、刚性好、经济实用，特别适用于刃磨各种中小型工具，如铰刀、丝锥、麻花钻头、扩孔钻头、各种铣刀、铣刀头、插齿刀。以相应的附具配合，可以磨外圆、内圆和平面，还可以磨制样板、模具。采用金刚石砂轮可以刃磨各种硬质合金刀具。 磨削的应用范围：精加工淬火钢、工具钢和高硬度材料，不适宜加工有色金属材料
数控车床实训心得体会
数控车床实训心得体会 数控车床实训心得体会一 “金工实习”是一门实践性的技术基础课，是高等院校工科学生学习机械制造的基本工艺方法和技术，完成工程基本训练的重要必修课。它不仅可以让我们获得了机械制造的基础知识，了解了机械制造的一般操作，提高了自己的操作技能和动手能力，而且加强了理论联系实际的锻炼，提高了工程实践能力，培养了工程素质。这是一次我们学习，锻炼的好机会!通过这次虽短而充实的实习我懂得了很多。 在实习期间，我先后参加了车工，数控机床，钳工，焊工，刨工的实习，从中我学到了很多宝贵的东西，它让我学到了书本上学不到的东西，增强自己的动手能力。 一、车工 车工是在车床上利用工件的旋转和刀具的移动来加工各种回转体的表面，包括：内外圆锥面、内外螺纹、端面、沟槽等，车工所用的刀具有：车刀、镗刀、钻头等，车销加工时，工件的旋转运动为主的运动，刀具相对工件的横向或纵向移动为进给运动。面对着庞大的车床，我们除了好奇外，对它也十分陌生，老师给我们细心的讲解车床的各个部件的名称和操作细则，我们逐渐熟悉车头，进给箱，走刀箱，托盘等主要部件的控制，老师要求我们先不开动车床，重点进
行纵横向手动进给练习，要求达到进退动作准确、自如，且要做到进给动作缓慢、均匀、连续。到一定程度后可开车练习，每项操作都进行到我们熟悉为止。 经过师傅的讲解和我们的实际操作，我们对于车床的加工范围和工件的加工顺序有了更深的了解，知道了什么样的结构在车车床上是可以轻松而精确加工的，哪些是比较难加工的，这样如果我们需要做一些简单的设计时就能做到心中有数，使结构尽可能合理，易于加工。同时实际操作也增强了我们的动手能力。 二、数控机床 数控车床的操作是我们实习的第二个工种。就是通过编程来控制车床进行加工。通过数控车床的操作及编程，我深深的感受到了数字化控制的方便、准确、快捷，只要输入正确的程序，车床就会执行相应的操作。比起我们前两天车床的操作要方便的多，可以让机床自动连续完成多个步骤，同时在加工之前还可以进行模拟加工，如果不成功的话，可以修给程序，这样就减少了因为误操作而带来的原料的浪费。并且，只要完成程序的编辑就可以用来重复加工，大大的提高了加工效率。通过老师清晰明了重点突出的讲解，我们很快掌握了数控机床编程软件的应用，对常用的功能能够熟练操作，并且学会基本语法和常用的编程语句，能够进行简单
普通车床实训指导书
普通车床》实训指导书 重庆城市建设技工学校机电教研组
、尸■、■ 前言 车工实习是一门实践性课程，是高等院校工科学生学习机械制造的重要工艺方法和技术，它不仅可以让学生获得机械制造基础知识，了解机械制造的一般操作，提高学生自己操作技能和动手能力，而且加强理论联系实践训练，提高工程实践能力，培养工程素质。车削是机械制造中最基本、最常用的加工方法。其基本包括：车外圆、车端面、切断和车槽、钻中心孔、车孔、车螺纹等。通常情况下，在机械制造企业中，车床占机床总数的30%?50%。车削在机械制造中占有举足轻重的地位。车削与机械制造业中的钻削、铣削、刨削和磨削等加工方式相比较，具有以下特点：1．适应性强，应用广泛， 适用于车型不同材料，不同精度要求的工件。2．所用刀具的结构 相对简单，制造、刃磨和装夹都比较方便。3．撤销一般是等截面连 续性地进行，因此，切削力变化小，车削过程中相对平稳，生产率较高。 4．车削可以加工出尺寸进度和表面质量较高的工件。 指导老师：焦茭
目录 第一节安全教育...................................... 4页（2学时）第二节车削概述 任务一认识普通车床................................. 5页（4学时）第三节车刀的基础知识 任务二车刀的刃磨.................................... 1页（6学时）任务三外圆加工....................................... 1页（8学时）任务四车锥体......................................... 2页（8学时）任务五车螺纹......................................... 2页（8学时）任务六车特形面和滚花............................... 2页（10学时）任务七圆柱孔的加工................................... 3页（8学时）任务八偏心工件的加工............................... 3页（8学时）第四节机械加工工艺知识 任务九工艺卡片的编制................................ 4页（8学时）任务十综合类零件车削实训............................ 47页（10学时）
