某支撑在370mm厚砖墙上的钢筋混凝土伸臂梁

注意在百度文库搜索文件名为：

“华南理工大学课程设计桩基础设计2010010203040506”的文件，这个文件就是答案。

任选其一完成

课程设计题目一：伸臂梁设计

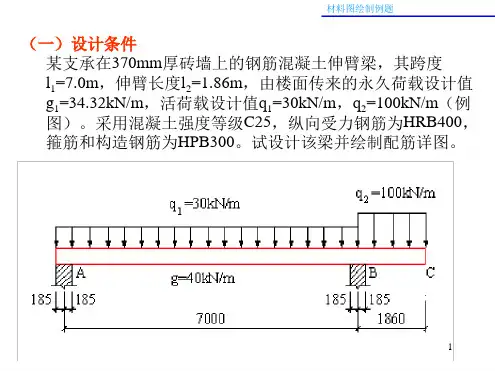

设计条件：某支撑在370mm 厚砖墙上的钢筋混凝土伸臂梁，其跨度m l 0.71=，伸臂长度m l 86.12=，由楼面传来的永久荷载设计值m kN g /32.341=，梁侧15mm 厚粉刷重按m kN g /68.51=计算；活荷载设计值m kN q m kN q /100,/3021==（如下图所示）。采用混凝土强度等级C25，纵向受力钢筋为HRB335级，箍筋和构造钢筋为HPB235级。试设计该梁并绘制配筋详图。

课程设计题目二：桩基础设计

设计条件：某工程位于软土地区，采用桩基础。已知基础顶面竖向荷载设计值kN F 3900=，标准值kN F k 3120=，弯矩设计值m kN M ?=400，标准值m kN M k ?=320。水平方向剪力设计值kN T 50=，标准值kN T k 40=。工程地质勘察查明地基土层如下：

表层为人工填土，松散，层厚m h 0.21=；

第○2层为软塑状粘土，层厚m h 5.82

=，承台底的地基土极限阻力标准值kPa q ck 115=；

第○3层为可塑状态粉质粘土，层厚m

h8.6

=。

地下水位埋深 2.0m，位于第○2层粘土层面。地基土的物理力学性质试验结果，如下表所示。采用钢筋混凝土预制桩，桩的横截面面积为mm

300?，桩长

mm300

10m。进行单桩现场静载荷试验，试验成果s

P-曲线见下图所示。试设计此工程的桩基础。

某工程地基土的试验指标

P-曲线

载荷试验s

钢筋混凝土伸臂梁设计

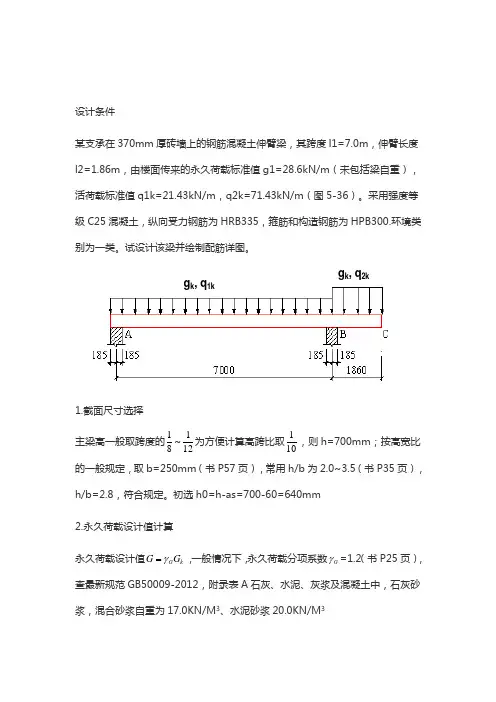

钢筋混凝土伸臂梁设计一．设计资料某支承在砖墙上的混凝土伸臂梁，L1=6.5m ，伸臂长度L2=1.8m ，一类环境，安全等级为II 级，有楼板传来的荷载设计值P1=40kN/m ，P2=100kN/m ，混凝土等级为C25，纵筋采用HRB400，箍筋采用HPB300，设计并绘制配筋图。二．梁的截面尺寸及内力计算（1）截面尺寸选择。取高跨比h/l=1/10，则h=650mm ，按高宽比的一般规定，取b=250mm ，h/b=2.5。初选h0=h-a0=650-65=585mm （按一排布置纵筋）（2）梁的荷载计算。梁的自重设计值（包括15mm 的粉刷层厚度） G=1.2gbh γ=1.2×25×0.25×0.65+1.2×17×0.015×2×0.65 =4.875+0.3978 =5.2728kN/m P1=40+5.47=45.27kN/m P2=100+5.47=105.27kN/m （3）绘制梁的弯矩图和剪力图 VA=1.0×1.0×120.89=120.89 VB 上=1.0×1.0×105.27×1.8=189.49 VB 下=1.0×1.0×(FB-VB 上)=173.37 Vmax=189.49 MD=2 12 1X P X F A - =67.289.120?-2 1 ×45.27×2.67 =161.41
