一般家用电风扇生产时，电动机只设计正转，没有正反转的，因为主绕组和副绕组线圈匝数不同，有的线径也不同，所以正反运转的输出功率，转速等工作情况也不相同。
正反转电动机的主绕组和副绕组线圈匝数、线径都是相同的，所以正反运转的输出功率，转速等工作情况也是相相同的。
如果要使家用电风扇的电动机反转，且有原来正常的输出功率和转速，可以把定子反装，接线不变，这时电动机就会反转，如下图所示。
下图为一般家用单速和三速电风扇正反转接线电路。
电机正反转电路图
电机正反转电路图
三相异步电动机接触器联锁的正反转控制的电气电子原理图如图3-4所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。

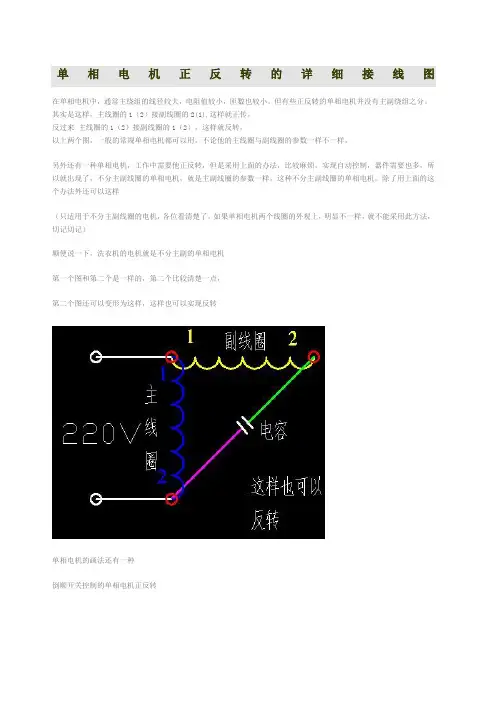

220v单相电机正反原理 单相电机不同于三相电机，三相电进入电机后，由于存在120°电角度，所以产生N S N S旋转磁场，推动转子旋转。而单相电进入电机后，产生不了N S N S磁场，所以加了一个启动绕组，启动绕组在定子内与工作绕组错开90°电角度排列，外接离心开关和启动电容后与工作绕组并联接入电源，又因为电容有阻直通交的作用，交流电通过电容时又滞后一个电角度，这样就人为地把进入电机的单相电又分出来一相，产生旋转磁场，推动转子旋转。反转时，只要把工作绕组或者启动绕组的两个接线对调一下就行，产生S N S N的磁场，电机就反转了。 网友完善的答案好评率：75% 单相电机的接线方法，是在副绕组中串联（不是并联）电容，再与主绕组并联接入电源；只要调换一下主绕组与副绕组的头尾并联接线，电机即反转 如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！
笼型电动机正反转的控制线路(电路图) 发布: | 作者: | 来源: jiasonghu | 查看:775次 | 用户关注： 接通电源让KMF--线圈通电其主触点闭合三相电源ABC分别通入电机三相绕组UVW，电动机正转。KMF线圈断电，主触点打开，电机停。让KMR线圈通电----其主触点闭合三相电源ABC通入电机三相绕组变为A—U未变，但B—W，C—V。电动→笼型电动机正反转的控制线路要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。设KMF为实现电机正转的接触器，KMR为实现电机反转的接触器。合上--S 笼型电动机正反转的控制线路 要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。 设 KMF 为实现电机正转的接触器， KMR 为实现电机反转的接触器。 接通电源→合上--S 让 KMF--线圈通电其主触点闭合 三相电源 ABC 分别通入电机三相绕组 UVW ，电动机正转。 KMF 线圈断电，主触点打开，电机停。 让 KMR 线圈通电----其主触点闭合 三相电源 ABC 通入电机三相绕组变 为 A — U 未变，但 B — W ，C — V。电动机将反转
