结构化学-晶棱和晶面指数的计算方法
§1-2 晶棱和晶面指数
这一节主要是讨论表示利用晶格的概念来表示晶棱和晶面的方法。

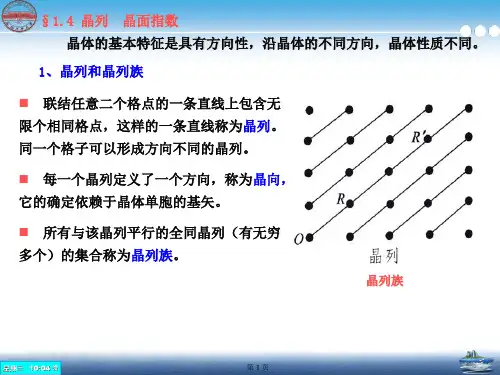

晶棱与晶向：由于晶体结构的周期性，晶格中各格点的周围情况都是一样的，因此通过任意两个格点作一条直线，则在直线上所有格点的周期相同，这样的直线称为晶棱。再通过其它格点还可以做许多与此晶棱平行的直线，这些平行直线组成一个晶棱族，如图1-8所示。同一晶棱族的方向相同，而且能把所有点子包括无遗。此外，通过同一格点还可沿不同方向作无限多晶棱，如图1-9中通过O的晶棱有1、2、3、4、5等等，其中每一个晶棱都有一组晶棱与之对应，就是说，可以做无限多个晶棱族，各族晶棱可以通过取向不同而加以区别。晶棱的取向也简称晶向。只要表出了晶向，该组晶棱的特点也就知道了。
图1-8 一族晶棱示意图
图1-9 通过格点O的部分晶棱示意图
晶向的表示方法：取格点O为原点，a、b、c为晶胞的三个基矢，则其它任一格点A 的位置矢量为
式中l1、l2、l3为整数（或有理数）。取l1、l2、l3的互质比，即l1：l2：l3来表示晶棱OA 的方向，通常不直接用比例记号，该用方括号[l1l2l3]表示。例如在图1-9中，晶棱1上A点为l1=1，l2=1，l3=0；B点为l1=2，l2=2，l3=0；比值为：l1:l2:l3=1:1:0=2:2:0，由此可得晶棱1
的方向为[110]。同理可得晶棱2的方向为[320]，晶棱4的方向为[30]，其中记号“”代表“-1”。三个晶轴a、b、c的方向分别为[100]、[010]、[001]（c轴与图平面垂直，未画出）。
晶面与晶面指数：晶格中，还可以从各个方向上划分成无限多平面，即晶面族，如图1-10所示。同一族晶面中，彼此距离相等，方向相同，格点在晶面上的分布也相同。晶体的表面也是晶面，通常应该是原子面密度比较大的面。现在问题是如何表示这些晶面族的方向。
图1-10 部分晶面族示意图
从立体几何中知道，要描述一个平面的方向，就是表示出这个平面在三个坐标轴上的截距。描写晶面方向的方法也是如此。选取与晶轴平行的基矢a、b、c为坐标轴。假设有一个晶面与此三个坐标轴相交于M1、M2和M3三点（如图1-11所示），截距分别等于：OM1=ra，OM2=sb，OM3=tc，例如在图1-11中晶面的三个截距分别是r=3，s=2，t=1。因为一族晶面一定包含了所有格点，所以截距的长度是一组有理数，或者说截距的倍数是晶格常数的整数倍，如果晶面与某一坐标轴平行，则晶面在此坐标轴的截距为无限大（例如，若晶面与b 轴平行，则s=∞）。为了避免使用无限大，常采用截距倒数的互质整数比，即用
来表示晶面的方向。通常不用比例记号，该用圆括号（hkl）来表示晶面的方向。（hkl）称为晶面指数，或称为米勒（Miller）指数。如图1-11中的晶面指数为，
即M1M2M3面的米勒指数为（236）。有时也称M1M2M3面为（236）晶面。
图1-11 晶面在坐标轴上的截距
图1-12画出了用米勒指数表示的一些晶面，在此图中，c轴与图面垂直。从图中还可以看出米勒指数越小的晶面，晶面之间的距离越大，晶面上的原子密度也越大，晶体越容易沿这些晶面解理（裂开），形成表面。图1-13中画出了一些常用的米勒指数表示的晶面。
图1-12 用密勒指数表示的一些晶面
图1-13 常用晶面的密勒指数
四指数表示法：以上所讨论的表示晶向和晶面的方法，对于所有的的晶系都适用。但是在六角晶系中，如果仍采用三个基矢a、b、c（如图1-14a所示）的方法，则很难反映出六角晶系的对称性，给工作带来不方便。因此在结晶学中，往往采用专为六角晶系而设立的按四个晶轴的定向方法，晶向和晶面指数都是用四个指数。如图1-14b所示。六角晶系的四个晶轴为a、b、c、d，其中a、b、d轴在同一个平面上，互成120°的夹角；c轴则垂直于该平面。米勒指数为（hkil）的形式。其中h、k、i、l为该晶面在坐标轴上的截距倒数的互质整数比。例如，晶面ABD与a轴和c轴平行，在b轴上截距为1 b，在d轴上截距为-d，故得
晶面ABD的米勒指数为（010）。从图1-14b还看出，各晶面指数存在这样的规律，即
h+k+i=0，就是说，在h、k、i中，只要知道其中两个即可确定第三个指数。在三角晶系中，也时常采用四个晶轴的定向方法。
(a) 三晶轴表示法(b) 四晶轴表示法
图1-14 六角晶体的晶向和晶面指数
晶面间距及晶包参数计算公式
空间点阵必可选择3个不相平行的连结相邻两个点阵点的单位矢量a，b，c，它们将点阵划分成并置的平行六面体单位，称为晶面间距。空间点阵按照确定的平行六面体单位连线划分，获得一套直线网格，称为空间格子或晶格。点阵和晶格是分别用几何的点和线反映晶体结构的周期性，它们具有同样的意义。 1概述 空间点阵必可选择3个不相平行的连结相邻两个点阵点的单位矢量a，b，c，它们将点阵划分成并置的平行六面体单位，称为晶面间距。空间点阵按照确定的平行六面体单位连线划分，获得一套直线网格，称为空间格子或晶格。点阵和晶格是分别用几何的点和线反映晶体结构的周期性，它们具有同样的意义。 2 计算 不同的{hkl}晶面（标准卡片可读出hkl为衍射指数），其面间距(即相邻的两个平行晶面之间的距离)各不相同。总的来说，低指数的晶 面其面间距较大，而高指数面的面间距小。以图1-22所示的简单立 方点阵为例，可看到其{100}面的晶面间距最大，{120}面的间距较小，而{320}面的间距就更小。但是，如果分析一下体心立方或面心立方 点阵，则它们的最大晶面间距的面分别为{110}或{111}而不是{100}，说明此面还与点阵类型有关。此外还可证明，晶面间距最大的面总是阵点(或原子)最密排的晶面，晶面间距越小则晶面上的阵点排列就越
稀疏。正是由于不同晶面和晶向上的原子排列情况不同，使晶体表现为各向异性。 简单立方点阵晶面间距d与点阵常数之间的关系： 。 面心立方晶体（FCC）晶面间距与点阵常数a之间的关系： 若h、k、l 均为奇数，则 ；否则， 。 体心立方晶体（BCC）晶面间距与点阵常数a之间的关系： 若h+k+l=偶数，则 ；否则，
晶面间距计算公式
晶面间距计算公式 正交晶系 1/d2=h2/a2+k2/b2+l2/c2 单斜晶系 1/d2={h2/a2+k2sin2β/b2+l2/c2－2hlcosβ/(ac)}/ sin2β 立方晶系 d=a/(h2+k2+l2) 六角晶系 四角晶系 单斜晶系
三斜晶系 If Φ is the angle between plane (h 1 k 1 l 1) and (h 2 k 2 l 2), then for Orthorhombic 2 /12 2222222 22 /12 212 212 2 1221221221)()()(cos ??? ? ??++??? ? ??++++= Φc l b k a h c l b k a h c l l b k k a h h Tetragonal []() 2 /12 2 2222 22 2 /12 21221 21 2 212212 1))/)(cos ??? ? ??++???? ??++++= Φc l a k h c l a k h c l l a k k h h Cubic
()()[] 2 /122 2222 21 21 21 212121cos l k h l k h l l k k h h ++++++= Φ Hexagonal ()() 2 /12222222 222212211212121221221212143434 321 cos ? ????????? ??+++???? ? ?++++++ += Φl c a k h k h l c a k h k h l l c a K h k h k k h h VOLUME: Orthorhombic: =abc Tetragonal: =c a 2 Cubic: =3a Hexagonal: = c a 2 2 3 hcp transition between (UVW) and (uvtw) U=u-t, V=v-t, W=w u=1/3(2U-V), v=1/3(2V-U), t= - (u+v), w=W.
