不锈钢风管施工工艺

精心整理

复合风管施工工艺

酚醛铝箔复合风管制作安装施工工法工法编号：RJGF（闽）—07—2008 完成单位：中建七局三公司主要完成人：余冠群柯友才 1前言目前国内通风空调管道材料以镀锌钢板为主，管道外有时覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差，使得中央空调的使用者和设计者都迫切希望新型风管材料的出现。酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、质量轻及施工方便，取得明显的社会效益和经济效益。 2工法特点 2.0.1 规范化施工，便捷快速，降低材料成本，体现了标准工艺的先进性和科学性。 2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、认真，观感好，重量轻，方便吊装。 3适用范围本工法适用于低、中、高（2000Pa压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。酚醛铝箔复合风管矩形风管边长宜为120三L三3000,且其长边与短边之比不大于4: 1。 4工艺原理以铝箔复合酚醛保温板为主材,采用专用制作工具,在施工现场根据酚醛铝箔复合风管的物理性能与化学特性, 方便快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶,制作成的通风管道,然后通过专用法兰与其它部、配件组成风管系统。酚醛风管以内边长为标注尺寸。 5主要工艺流程及操作要点施工工艺流程准备工作一风管制作一风管连接一吊装一检测操作要点 5.2.1 准备工作施工前准备一整套专用施工工具,制作工作平台。对施工人员进行现场技术交底、安全交底。分解风管施工图,确定空调设备及风管各部件的安装位置,将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方

外墙装修改造工程施工方案标准版

***一期改造***栋外墙装修改造工程施工方案建设单位: 监理单位: 施工单位：编制人: 编制时间： 2017年7月31日

一、编制说明张掖市城市旧楼外墙改造工程施工方案是根据国家相关的规范、标准进行编制，依据我公司历年以来承建相似工程中的施工管理经验，结合施工现场实际情况进行编制的，本工程按常规施工程序进行编制，并针对施工中遇到的一些问题提出解决方法，本方案其它未尽事宜遵照相应规范。二、编制依据 1、现场勘察所了解的有关情况和通过调查所掌握的有关资料及信息。 2、《建筑工程施工质量验收统一标准》（GB50300-2001） 3、《建筑装饰装修工程质量验收规范》（GB50210-2001） 4、《建筑机械使用安全技术规范》（JGJ33-2001） 5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 6、《建筑施工安全检查标准》（JGJ59-2011） 7、《建筑施工高处作业安全技术》（JGJ80-91） 8、国家其他有关现行规范。三、工程概况工程坐落于**********交口，工程为已完成的正在使用中的建筑物，原有工程的建筑层数为七层，工程的檐口高度为21.90米，局部屋面上部有造型结构。工程主要是对现有结构的外墙进行节能改造，在原有墙体上粘贴EPS板,减少墙体的传热系数，达到较好的保温效果，有利于节能减排，加大对环境的保护，提高资源的利用率，给人们提供舒适的居住环境。同时加强新能源的利用，加强太阳能的利用，在改造后的屋面安装太阳能热水器，减少加热水时的用电使用量，充分利用健康环保的可再生自然资源。对外墙窗工程，采用原有外窗不动的情况下，在外部新增加一层保温塑钢窗的设计理念，达到更好的保温节能效果。为增加外墙的观感效果，在新粘贴外墙面及窗口部位增加装饰线条，增加人们对建筑物外形观感的认同。四、施工准备 1、基层墙体处理（1）、系统施工前，严格按照施工图要求对基层进行处理。（2）、清除所有附墙管线、改装阳台、防护网等，对原基层上由于拆除、冻害、析盐或侵蚀所产生的损害予以修复，对油渍和灰尘进行清洗。（3）、对墙面基层空鼓、开裂、缺损及空洞等不平整部位应彻底清除干净，局部清理

玻璃钢管道施工方案

主要施工方法和技术要求 1 施工工艺流程测量放样→沟槽开挖→基础处理→管道敷设及装配→接口严密性试验→固定支墩→管道回填→系统严密性试验→系统冲洗消毒 2 操作要点测量放样开工前应校测与本工程衔接的已建管道、构筑物等平面位置和高程。测量时先测量管道系统中心线和检查井、阀门井位置，在管道转弯、分支处设置施工控制桩并撒出石灰线以便开挖，在机械开挖施工时架设水准仪进行跟踪测量。沟槽开挖 1、沟槽开挖前，应根据施工需要进行调查，掌握管道沿线的现场地形、地貌、建筑物、各种管线和其他设施的情况以及工程地质、水文地质资料、排水条件，并编制排水方案。施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通和破坏道路、农田、河岸及其它构筑物。当管道未具备抗浮条件时，严禁停止排水。 2、沟槽开挖过程及时控制开挖深度，防止超挖；沟槽开挖后应及时恢复沟槽中心线和控制高程，采用设置坡度板来进行高程、中心线控制，随时检查坡度板设置位置和高程是否准确，确保沟槽中心线、坡度及附属构筑物位置正确。 3、沟槽的宽度应便于管道铺设、安装，以及夯实机具操作和地下水排出。沟槽的最小宽度应按下式计算确定： b≥D1+2S （）

式中 b――沟槽的最小宽度(mm)； D1――管外径(mm)； S――管壁到沟槽壁的距离(mm)，按表确定。 4、沟槽边坡的最陡坡度应根据沟槽土质确定，必要时沟槽壁应设置支撑或护板，并编制应急预案。土方开挖采用机械开挖，槽底预留20cm由人工清底，开挖过程严禁超挖，以防扰动地基。 5、在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。 6、当沟槽挖深较大时，应按机械性能合理确定分层开挖的深度。基础处理 1、当土壤承载力为8～100KPa和非岩石时应采用原状土作为基础；当土壤承载力为5～70KPa时，应采用经夯实后的原土作为基础，夯实密度应达到95％。 2、沟槽底遇淤泥、卵石、岩石、硬质土、不规则碎石块及浸泡土质应挖除后作相应的管基处理。管道经过不良地质时应按设计要求进行管基加固。管道敷设及装配 1、下管在沟槽地基质量检验合格，并核对管节、管件位置无误后及时下管。下

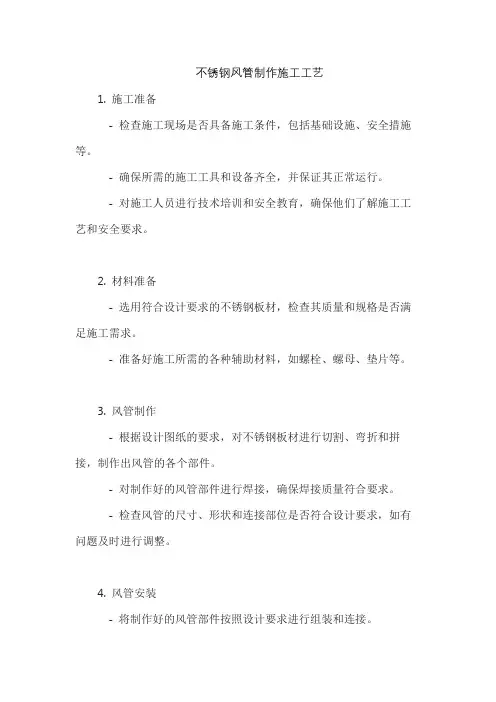

不锈钢风管施工工艺

不锈钢风管施工工艺 1 前言近年来，不锈钢风管的使用已越来越普遍，对于不锈钢风管的焊接工艺，以前并没有相应的规范或工艺方法来指导施工，为此我们根据以往的施工经验，总结出了一套不锈钢风管的制作方法来满足施工中的需要，提高施工质量、解决施工中的疑难问题，在保证使用功能的前提下满足观感质量要求。目前我们已按此工法在项目上实施，取得了良好的效果。 2 特点 2.1 风管焊接成型质量好、变形小、观感好。 2.2 风管的加固形式新颖，节约成本。 3 适用范围适用于厚度为1.0mm及以上的不锈钢薄板风管焊接制作施工。 4 工艺原理在镀锌钢板风管制作标准的基础上，采用氩弧焊，对1.0mm厚的不锈钢薄板矩形风管进行焊接制作，不仅在横向连接处采用氩弧焊焊接，并在风管纵向拼接时也采用氩弧焊焊接，即所有的风管接缝处均以氩弧焊焊接。不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法，以保证其符合风管的刚度等级要求。 5 工艺流程及操作要点 5.1 施工流程风管制作流程见图5.1。

图5.1 风管焊接制作工艺流程图 5.2 主要施工方法及技术要求 5.2.1 制定方案、施工准备熟悉图纸、规范等技术资料，编制并组织方案会审。确定风管横向连接时采用翻边对接焊，翻边尺寸为15mm，确定不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法。 5.2.2 钢板裁剪下料依据所进不锈钢卷板的宽度一般为1210mm，考虑到运输及现场下料的可操作性，根据风管规格，将钢板分成两段下料。如1000 mm×800 mm

的风管，风管周长为3600mm，下料成两块尺寸为1800 mm×1210 mm 的板材。 5.2.3 翻边、折方按照15mm的翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出，翻边之后风管每节的长度为（1210-15×2）mm = 1180mm，然后再按照风管边长折方。 5.2.4 角钢下料、加固框预制确定风管加固框所使用的角钢规格为∠30×30×3。按照风管的规格尺寸，对不锈钢角钢下料，电焊焊接。 5.2.5 风管组对、套加固框下好料后将两块不锈钢板组对好（风管组对如图5.2.5-1），在焊接之前将已经制作好的加固框套在组对好的风管上（风管套加固框如图5.2.5-2）。图5.2.5-1 风管组对实物图

风管安装施工方案

第一章工程概况 1.1 概述此工程为铜陵有色铜冶炼工艺技术改造（“双闪”厂区工程）配料与运输风管安装工程，由中国瑞林工程技术有限公司设计，施工地点在冶炼区配料与运输厂房内。主要工作量如下表：

1.2 编制依据 1.2.1 《通风与空调工程质量验收规范》GB50243-2002 1.2.2 《通风管道技术规程》JGJ141-2004 1.2.3 《工业金属管道工程施工及验收规范》GB50235-97 1.2.4 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 1.2.5 施工图纸及厂家技术要求 1.3 施工准备 1.3.1 图纸会审，仔细的消化图纸的内容，了解工艺流程，对图纸上不理解的问题，要询问设计单位的设计人员。 1.3.2 检查土建工程与管道相关的项目是否合格及存在的问题。 1.3.3 与管道连接的机械设备已找正合格，并已紧固。 1.3.4 施工人员已到位。 1.3.5 材料及设备已到位。第二章施工方法 2.1 施工工序 2.2 管道卷管及弯头制作 2.2.1 管道卷管及弯头制作应分类登记加工件的长度、弯头等管件的种类和形式，并根据图纸的技术要求加工。 2.2.2 管道卷管要依据《通讯管道技术规程》执行。 2.2.3 卷管制作管径的误差应控制在：1、2mm 厚钢板为0.5mm ；2、4mm 厚钢板为1mm 。弯头制作角度误差应不大于2°。 2.2.4 卷管制作的焊接用二氧化碳气体保护焊，其焊接应遵循《工业管道焊接工

程施工及规范》中规定的要求执行。 2.3 支吊架安装 2.3.1 风管主管安装应将支架先安装好，支吊架的安装以图纸为依据，根据现场的情况确定。 2.3.2 放线确定支吊架的位置，与混凝土预埋板焊接，要求支吊架的相对位置准确。较长的主管线用红外线直线仪。 2.3.3 临时更改或图纸未注明的支吊架，应与业主、设计单位共同商定，确定安装点及材料的数量。 2.3.4 内、外墙高空作业的支吊架安装应采用安全辅助措施，用脚手架搭建操作平台，外墙上高空作业安装的支吊架采用汽车式起重机将吊栏吊至安装地点进行安装，吊车起吊高度35m，吊车起重臂旋转半径18m，用30t吊车。 2.3.5 吊栏调整风管的水平度，用条式水平仪，误差应不大于1‰。 2.4 设备安装 2.4.1 根据图纸放出设备安装基准线，以基准线放出安装孔位线，误差应不大于3mm。 2.4.2 核对设备基础的水平标高位置，用水准仪确定垫片的厚度。 2.4.3 调整设备的水平度与相关设备的位置，用钳工条式水平仪调整，误差不大于1‰。焊接垫片，防止设备在运行时发生震动。 2.4.4 设备安装应以现场设备、工业管道工程技术规范执行。 2.4.5 设备的吊装，用25t汽车式起重机将设备吊至安装地点。 2.4.6 设备的进货查验应由采购方负责，以图纸设备栏、进货清单仔细核对，检查设备有无缺陷，并做好记录。检验由厂家、业主、监理、安装单位参加。2.5 风管及附件安装 2.5.1 风管的安装应遵循《通风管道技术规范》的要求进行。 2.5.2 风管与设备接口法兰应以图纸要求进行连接，密封垫应双面加胶，紧固螺栓应用力均衡。 2.5.3 风管对口时控制其平直度，不得强力组对。 2.5.4 外墙悬空风管安装采用垂直运输安装，用30t汽车式起重机吊装，并增加辅助设施从楼顶面挂放吊栏至安装地点。

外墙装修钢管架施工方案

扣件式钢管脚手架施工方案一、工程概况本工程为期，位于，面积约5500㎡，建筑层数5—7层，建筑层高3.5m，檐口高度为18.9m—29.5m，外墙垂直投影面积约5500㎡，单幢平面形状呈“矩”型，最长边约52m，最短边约6m，根据施工组织设计本工程脚手架采用扣件式钢管脚手架。二、主要施工准备（一）、组织准备脚手架施工的操作员必须持证上岗，在搭拆施工过程中，派技术人员到现场负责监督指导，对出现不符合要求和违反规范的操作要立即勒令停止施工和整改，在组织操作和组织领导上对搭设满足要求达到规范规定的合格的脚手架提供可靠的施工保障。（二）、技术准备在施工前，施工管理人员应根据方案搭设要求及《建筑施工扣件式钢管脚手架工程技术规范》，就施工方法、质量安全及防护等方面向操作人员进行技术交底，使每个操作人员都明确搭设方法及要求。（三）材料准备 1、脚手架钢管选用Φ48ⅹ3.5mm的钢管，每根长度不应大于6m，扣件选用可煅铸制作的扣件，其材质要求无锈蚀、裂纹、变形、挠曲、弯折等疵病的合格产品，钢管必须刷防锈漆，禁止使用不合格的材料，以确保安全施工。 2、脚手板采用竹料脚手板，每块质量不宜大于10kg。竹脚手板应采用成竹制作，厚度不应小于10mm，宽度不宜小于30mm编制,腐朽的脚手板不得使用。三、脚手架搭设形式和要求采用扣件式钢管双排落地脚手架。架体总高18.9m—29.1m，设计为步距1.8米，立杆横距1.05米、纵距（跨）1.5米的装饰脚手架。一次搭设高度不得超过相邻连墙件以上二步，每搭设完一步脚手架后，应立即校正步距、纵距、横距及立杆的垂直度。四、搭设施工方法和要求（一）立杆搭设 1、每根立杆底部应设置底座或垫板，底座、垫板均应准确地放在定位线上,垫板应放在夯实的地基土上。底座底面标高宜高于自然地坪50mm；垫板宜采用长度不少于2跨，厚度不小于50mm的木垫板，也可采用槽钢。 2、脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 3、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心距主节点的距离不宜大于600mm。立杆搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端步扣件的盖板边缘距杆端距离不小于100mm。 4、立杆必须用连墙件与建筑物可靠连接，当搭设至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。（二）水平杆、脚手板搭设

玻璃钢风管施工方案

玻璃钢风管施工方案 2019年12月

本方案对现场玻璃钢管道、管件的安装与验收等工作过程的控制进行了说明，本方案是按照ISO9001标准要求针对本工程所进行的质量策划结果。 1 引用标准 GB8237-2005 玻璃钢用不饱和聚酯树脂 GB/T18370-2001 玻璃纤维无捻粗纱布 GB/T18369-2001玻璃纤维无捻粗纱 GB17470-98 玻璃纤维短切原丝毡 HG/T20696-1999 玻璃钢化工设备设计规定 HG/T21633-1991 玻璃钢管和管件 GB/T21238-2007 玻璃纤维增强塑料夹砂管 JC/T 552 -1994 纤维缠绕增强热固性树脂压力管3材料 3.1树脂树脂应符合GB8237-2005《玻璃钢用不饱和聚酯树脂》。树脂选用3301树脂。 3.2玻璃布主要性能指标执行GB/T18370-2001 《玻璃纤维无捻粗纱布》。 3.3短切毡主要性能指标执行GB17470-1998 《玻璃纤维短切原丝毡》。 3.4缠绕纱主要性能指标

执行GB/T18369-2001 《玻璃纤维无捻粗纱》。 3.5助剂 3.5.1促进剂主要性能指标 3.5.2固化剂主要性能指标 4．1准备工作 4．1．1操作工要求培训并具有独立操作能力。 4．1．2使用工具压辊、毛刷、角磨机、切割机、电缆及插座等，劳保用具：口罩、乳胶手套等。 4．2工艺要求 4．2．1检查接口用管外观质量是否符合要求，检查原辅材料，确保其标识和储存状态符合要求。 4．2．2切割用记号笔划线，确保切割断面平直，且尺寸符合对接要求4．2．3打磨 ——用角磨机打磨粘接面，要求在打磨范围内无非打磨点，打磨区域宽度应大于辅层宽度100mm。 ——打磨斜口确保断面平齐，斜口宽度要求如下：

201不锈钢风管施工方案

三全食品一基地车间通风系统改造工程不锈钢风管制作工艺及安装方案不锈钢风管的制作工艺 1范围本工艺标准适用于不锈钢板的风管制作。 2施工准备 2.1材料要求及主要机具 2.1.1所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件 2.1.2制作不锈钢板风管和配件的板材厚度应符合表4-1的规定。不锈钢板风管和配件板材厚度表4-1 2.1.3不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹坑等缺陷。 2.1.4主要使用的机具及工具：龙门剪板机、电冲剪、手用电动剪倒角机、折边机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、液压钳、钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、氩弧焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划线圆规、划针、洋冲、铁锤、木锤、拍板等小型工具。 2.2 作业条件: 2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。

2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。 2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装臵，并配有消防器材。 2.2.4 风管制作应有批准的图纸、经审查的大样图、系统图，并有施工员书面的技术质量及安全交底。 3 操作工艺 3.1 工艺流程：展开下料f剪切f倒角f咬口制作f风管折方f成型f法兰下料f焊接f 打眼冲孔注：无设计要求时，不锈钢风管成品不再行喷漆处理。 3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。 3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。 3.4 剪切时，手严禁伸入机械压板空隙中。上刀架不准放臵工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于5cm ，用力均匀适当。 3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状。 3.6 本项工程的不锈钢风管均采用全程自动氩弧焊连接方法。1.2mm 厚的不锈钢板可以达到自动氩弧的焊接界限，焊缝形式应根据风管的构造和焊接方法而定，本工程主要采用纵向直缝焊接。 3.7 焊接好后的板料将画好的折方线放在折方机上，臵于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。 3.8 折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配重碰伤。 3.9 法兰加工: 3.9.1 矩形风管法兰加工： 3.9.1.1 方法兰由四根不锈钢角钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小

风管管道安装施工工艺

风管管道施工工艺 1.定位放线质量控制点----（1）按照图纸和土建预留孔洞进行丝杆支架的定位放线，丝杆水平距离不超过1.5M；（2）丝杆标高统一高度，根据现场风管走向灵活调整。 2.焊接丝杆质量控制点----（1）焊缝应饱满，满焊，除去焊渣后做好防腐处理；（2）丝杆宽度根据风管宽度灵活调整，宽出风管15-20cm即可，如保温应考虑到保温层厚度。 3.角铁打孔，安放角铁质量控制点----（1）孔洞大小为螺母大小，一般用台钻或手钻，不得使用氧焊烧孔；（2）角铁方向一致，做好防腐处理。

4.风管的拼接质量控制点----（1）密封条在拐角处应搭接好，紧贴风管内遍粘牢，不得拉紧，防止蹦起；（2）风管拼接时螺丝应十字交叉安装，不得一次到位拧死，螺母朝向一致，卡箍应卡死，不得轻易晃动。 5.风管的安装质量控制点----（1）先主管后支管，法兰边不得在墙洞里面（美观考虑，风管的接缝边统一朝上）；（2）管道井安装时风管垂直，距墙15CM---20CM，支架距离不超过3M一个；（3）室外屋顶风管安装时，墙洞做好防水处理，风管缝隙用中性密封胶封堵。

6.阀门的安装。 (1)安装阀门时，阀门调节装置应设置在便于操作的部位；(2)防火阀安装时，阀门四周留有一定建筑空间便于检修；(3)防火阀温度熔断器一定要安装在迎风侧；(4)防火阀安装完成前后试一下阀门扳手是否灵活；(5)防火阀应单独吊装支架； 7.风机的安装 (1)风机的基础要求水平、坚固，且基础高度≥200mm；(2)风机与风管采用软管(柔性材料且不燃烧)连接，长度不宜小于200mm不宜大于300mm；(3)风机的钢支架必须固定在混凝土基础上，风机其钢支架与基础之间必须增加橡胶减振垫；(4)风机出口的管径只能变大、不能变小，最后出风口要安装防虫网，偏向上出风时须增加风雨帽。

外墙装饰脚手架施工方案 (2)

目录一、概述 2 二、编制依据 2 三、钢管扣件外脚手架方案 2 （一）基本要求 2 （二）搭设要求 3 （三）外墙外挑脚手架（封闭脚手架） 4 四、脚手架构造及施工控制参数表 4 附：钢管扣件外脚手架工程施工工艺流程 5 五、脚手架的使用注意事项 6 六、脚手架拆除方案7 七、脚手架的安全使用要求8 八、文明施工措施9 10

一、概述本工程为外墙立面刷新整治工程，总共16幢，4至6层。高度最高为17.6m，为确保施工现场安全生产、文明施工、保障职工的人身安全，现场采用双排钢管外脚手架，该架体需承受施工过程中的各种垂直和水平荷载，在施工过程中应保证其在各种荷载作用下不发生失稳、倒塌以及超过容许要求的变形、倾斜、摇晃等现象，以确保安全施工。二、编制依据（一）建筑施工高处作业安全技术规范（JGJ80－91）；（二）该工程现场实际具体情况；（三）公司脚手架安全操作技术规程；（四）所有脚手架均采用扣件式钢管脚手架、架板采用木质架板。三、钢管扣件外脚手架施工方案（一）基本要求 1、搭设脚手架内外力杆落地时，其场地必须分层夯实平整，为避免或减少架子不均匀沉降在立杆底部加设扫地杆。 2、外墙封闭脚手架在一层结构标高处外挑脚手架方案搭设，搭设中重点控制外挑主横杆间距、外挑长度及稳固端的固定点牢固。 3、大横杆与立杆的交点处必须设置小横杆与大横杆卡

牢，整个架子设置支撑或连墙点以保证脚手架成为一个稳固的整体结构。 4、脚手架的搭设应沿建筑物周围连续封闭搭设。（二）搭设要求 5、搭设参数：结构施工用架子的立杆纵距为1.5m；步距为1.8m；立杆横距为1.55m；横向水平杆间距1.45m；外挑主横杆间距为1.5m，外挑长度1.3m,根部保证不小于2.8m。 6、脚手架与主体结构的连接：该工程施工用的脚手架与主体的连接可采用刚性连接或一顶一拉的柔性连接，连接点设置在横向间距为3－45倍立杆纵距，竖向间距一般为2－4倍纵向水平步距。 7、剪刀撑的设置：该建筑物脚手架应在其外侧设置纵向支撑（剪刀撑），沿高度由上而下连续设置，每15m宽设置一道，且在转角或两端头必须设置，纵向支撑宽度为3－5个立杆纵距，斜杆与地面夹角在45o－60o范围。 8、脚手架两端、转角处以及每隔6－7跨或≤15应设剪刀撑。剪刀撑斜杆与地面的角度应不大于60度的角，连墙杆按每隔三步五跨设置一根；扫地杆离地面0.15通长搭设。 9、脚手架随主体逐层搭设，且每层搭设高度必须高出同

玻璃钢夹砂管安装施工工艺

玻璃钢夹砂管安装施工工艺 1、施工流程图如下：管子的现场检验——排管——下管——清理管口——安管 ――接口处理――砂垫层――闭水试验 2、施工准备管材到场后，项目部质检科通知业主代表、监理共同对管材外观质量进行检验，检验合格后方可卸货。对所用各种机械、运输工具等及时到位。 3、管道装卸及运输管道采用汽车运输,到达现场后，先进行自检，并对合格品报验，对合格管材直接运输到预留位置(检查井处),采用25T吊车,并用柔韧、较宽的带绳，对管道进行固定，用吊车从检查井处集中放入槽内，人工配合，用轻型轨车在槽内水平运输至安装位置，并排放好。 4、管道安装玻璃钢夹砂管安装示意图

管道安装前，人工首先要对管材接口进行清理，保证管材接口结合面光滑、干净。管道安装采用分段进行，以两个检查井为一段，待每段灰土垫层压实后，测量人员要对垫层高度进行复测，以保证管底高程，复测无误后，然后进行安装。安装时，管道插口顺水流方向，由下游向上游依次安装。在管槽上部架设横梁，用于管道垂直起吊，采用吊链吊管。在待安装的管口处架设木横梁，用钢丝绳和导链连接至已安装的管道上进行紧管、人工配合安装，待管安装好后，在沟槽边搭设溜槽，人工放砂并压实，逐节进行安装。如果管道过长或过短，应利用检查井的位置进行调整，在检查井不能调整的情况下，可用手锯切割，但断面应垂直平整，不应有损坏，及时对接口进行处理。如遇雨季施工，首先要缩短开槽长度，以每两个检查井为一个单位。做到成槽快，回填快，并准备基槽排水的各种设备。一旦发生泡槽，迅速将水排除，采取凉晒或换填，做好基础处理。 5、承插口试压玻璃钢夹砂管每安装一个承插口，均要作一次打压，可用手动试压泵直接通过管材本身已设置的试压孔，打水压至管道工作压力的1.5倍，保压时间为3min，以不渗漏为合格，这样可直接检验每一节已安装完毕的管道承插口气密性。 6、闭水试验

工艺管道安装施工方案

H B D J/S G F A-Q J-N O.00 2 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 2017年月日

目录一、工程概况： 0 二、编制依据 0 三、主要工程量 0 四、施工部署： (1) 4.1施工规划： (1) 4.2劳动力计划： (1) 4.3施工机械计划 (1) 4.4检测仪器计划 (2) 4.5辅助用料： (3) 五、施工工艺要求： (4) 5.1施工工序 (4) 5.2施工前的准备工作 (4) 5.3材料的验收 (4) 5.4阀门检验： (4) 5.5管道预制 (5) 5.6管道的焊接 (6) 5.7焊接检验 (8) 5.8支、吊架安装 (9) 5.9管道的安装 (9) 5.10管道的压力试验 (11) 六、管道防腐： (13) 6.1管道防腐的范围： (13) 6.2表面除锈： (13) 6.3防腐涂层： (13) 七、质量保证措施 (13) 7.1质量措施 (13) 7.2质量控制点： (15) 八、特殊气候条件下的施工 (16) 九、安全管理及保证措施： (16)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW 背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》 DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》 DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》 GB892 3.1-4 2.7《电力建设施工质量验收及评价规程》 DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

外墙钢管脚手架搭设施工方案

外墙脚手架搭设施工一、脚手架的选择：脚手架在建筑施工中，占有特别重要的位置。脚手架选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行，而且也关系到施工进度和企业经济效益的提高。为做到文明施工，保证本工程施工安全、顺利，结合本工程特点，该工程采用钢管双排脚手架，四周满挂安全网，做到减少施工灰尘外扬及美化施工环境作业。二、脚手架钢管材质和立杆基本要求： 1、脚手架钢管的材质符合国际3号钢的技术条件，夕卜径为48mm 壁厚3.2mm禁止使用有严重腐蚀、弯曲变形或有裂纹的钢管，钢管全部采用锌灰油性防锈漆刷一遍。起到防腐、防锈作用，也力求钢管的颜色美观。 2、建筑物外墙四周土方回填找平、夯实，脚手架基底自下而上做法为250mm厚矿渣回填夯实，石子垫层100mn厚、面用c15细石混凝土浇捣50mm厚拍实找平，（3%放坡）立杆基础外侧设置截面20cm x 30cm 的排水沟（见图一所示）。并在外侧设80cm宽以上混凝土路面。三、脚手架的搭设要求及规格尺寸： 1、基本要求：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、不变形、不摇晃、受荷安全，并有操作空间。 2、立杆间距: 钢管脚手架纵距是按建筑物每一面的总长分均匀来确定数据，一

般在1.8m以内，不得超过2m,里立杆离墙净距200mm横向净距俩立杆中对中1.20m,脚手架圭寸顶，里立杆应低于檐口0.5m，外立杆高出檐口平屋面1m,斜屋面高出檐口 1.5m (前后墙)。两面山墙立杆搭设高度超过檐口 1.5m，脚手架立杆排设必须按照跟随建筑物平面形状搭设，建筑物挑出的窗、阳台，不到 1.5m，立杆柱子应跳过。超过1.5米的阳台立杆立在阳台面上。 3、大、小横杆：钢管脚手架底排大横杆步距中对中2m,自第二排起其余大横杆步距中对中1.8m。设在立杆内侧压在小横杆上，内外横杆之间再设二根纵向杆，因脚手片使用(0.90 x 1.2m),以增加脚手片承载力。大、小横杆用扣件固定时，外伸钢管头0. 1m。并尽量保持一致。小横杆设置在立杆与大横杆交点处，两端固定在立杆上，确保安全受力。 4、杆件搭接：钢管脚手架立杆大横杆采用对接，踢脚杆、防护栏杆采用对接和搭接，相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过50% 5、剪刀撑的位置：在每一面脚手架外侧端头第一根立杆到末端最后一根总共几米，在几道剪刀撑按尺寸分均匀后，再从端头第一根立杆底部开始设置剪刀撑，剪刀撑水平尺寸不可以超过9m确保剪刀撑尺寸均匀、受力一致，立面美观。剪刀撑件与地面夹角为45 ―― 60°,自下而上连续设置。接长搭

玻璃钢管道施工安装步骤及方案

玻璃钢管安装步骤 1构件检验（1）管道、管件检查管道尺寸应符合标准规范要求，管端应标明材料执行标准、规格类型等，并提供产品质量合格证明及验收内容等。管道内表面应光滑，无龟裂、分层、针孔、杂质、贫胶区及气泡等，管端面应平齐，无毛刺，外表面无明显裂纹、分层等缺陷。承插管承口内外所有表面应平滑，不得有裂纹、断口或对连接面使用性能不利的其他缺陷。O型圈槽的台阶及端面必须粘合为一体，不得有分层。管道的厚度要符合使用要求。（2）承插用密封橡胶圈验收密封橡胶圈严禁使用再生胶，其外观应完好，无接头，表面不得有裂纹、杂质和气泡，规格、外观尺寸必须与管道圈槽加工尺寸一致，橡胶圈截面直径差不得超过±0.5mm，橡胶圈环的直径差不得超过±10mm。橡胶圈的性能指标以保证密封、无渗漏为准，一般应符合下列要求：硬度 (邵氏A)45～55；拉伸强度大于16 MPa；伸长率大于500％；永久变形小于20％；老化系数0.8 (70℃／44h)。2管道装卸（1）管道装卸过程中应该轻装轻放，严禁摔跌或者撞击。（2）管道装卸机具的工作位臵必须稳定，机具的起吊能力必须

可靠。（3）管道可以采取一个或者两个支撑点进行起吊，要保证管道在空中均衡，严禁用绳子贯穿管道两端进行装卸管道。（4）装卸用的吊绳应该是柔韧、较宽的皮带、吊带或者绳索，严禁用钢丝绳或者锁链进行吊装管道。 3材料存放（1）管道到达现场应运至相应作业地段立即展开施工，如遇到不可抗拒因素无法立即进行施工，则要对管材进行安全存放。（2）玻璃钢管道的辅助连接材料主要有玻璃纤维纱、短切毡、玻璃丝布等增强材料和树脂、固化剂、促进剂、抗老化剂等基体材料以及各种胶泥等，这些材料必须分类妥善存放在无阳光直射的干燥处。橡胶圈应防晒且远离热源，不得与油脂类和有机溶剂接触。管道、管件应按类型、规格、等级分类堆放，层间应加软质衬垫，远离热源和易燃易爆物品，不宜长期露天存放，防止爆晒。（3）当管道直接存放在地上时，地面应该平坦。严禁将管道存放在尖锐的硬物上，所堆放的管道应该加木楔防止滚动。（4）管道应该按规格分类存放。每堆一层应该垫放枕木，枕木间距应该小于1/2管长。管道堆放高度不得高于2米，DN1400以上管道不得堆放。

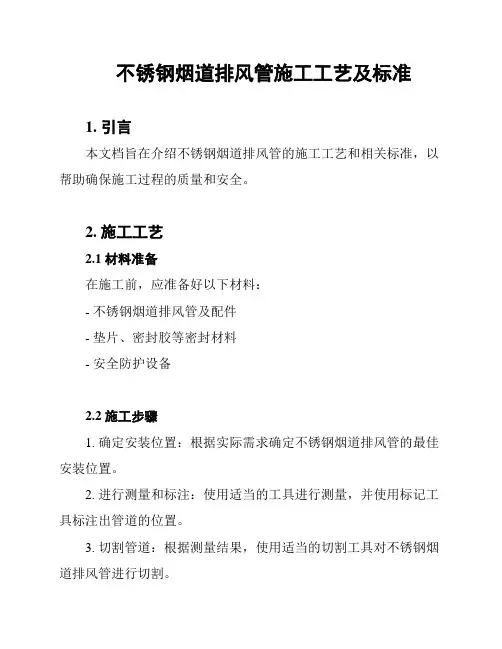

厨房排油烟风管制作安装施工工艺标准

厨房排油烟管道施工工艺标准 1.适用范围本工艺标准规定了厨房排油烟安装施工要求，方法和质量控制标准。本工艺标准适用于：酒店、餐饮中心等厨房区域的排油烟管道施工。 2.引用标准、规范 (1)《通风与空调施工质量验收规范》(GB50243—2002) （2）《通风管道施工技术规程》（JGJ141-2004） 3. 引用标准、规范(GB50243—2002术语) （1）风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。（2）风道：采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。（3）通风总管：通风机进出口与系统合流或分流处之间的通风管段。（4）通风干管：连接若干支管的合流或分流的主干通风管段。（5）通风支管：通风干管与送风口，回风口等连接的管段。（6）风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。（7）风管部件：通风系统中的各类风口、阀门等。 4.施工准备 4.1技术准备 (1) 认真审阅图纸资料，按照设计要求进行具体准备工作； (2) 明确提出施工的范围和质量标准，并据此定出合理可行的施工周期； (3) 操作人员须了解所使用机械的性能并能熟练操作。 4.2物资准备所使用板材、型钢材料（包括附材）、各类阀件等应具有出厂合格证书或质量鉴定文件。制作风管及配件的板材厚度应符合设计要求。板材表面不得有划伤、结疤，。必须具有制造厂的产品证明书和合格证。铭牌应清晰、

完整，随机文件齐全，经开箱检查合格。所有材料进场后要堆放整齐，并作好相应的标识。 4.3施工设施准备（1）施工设备：序号名称及规格 1 氩弧焊机 2 氩气 3 剪板机 4 折方机 5 交流电焊机 6 不锈钢焊丝 7 酸洗钝化液 8 手锤（2）检测工具：序号名称单位数量备注 1 游标卡尺只 1 2 钢直尺只 2 3 钢卷尺只 5 4 法兰靠尺把 1 4.4作业条件准备（1）、熟悉图纸、规范等技术资料，编制并组织方案会审。确定风管横向连接时采用翻边对接焊，翻边尺寸为15mm，确定不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法。（2）、检查各种设备运行情况做好记录。 5、施工工艺：

外墙装饰钢管施工方案

XX太原大酒店外装饰工程主楼脚手架安装及拆除施工方案

目录一、工程概况二、编制依据三、编制说明四、施工方案五、施工安全体系六、质量保证措施七、安全管理制度八、钢管的布设九、计算书附件和资料钢管检验报告企业营业执照、架子工安装操作证一、工程概况

工程名称：建设地点：建设单位：施工单位：总包单位：设计单位：建筑概述：1、建筑结构：剪力墙结构； 2、总建筑面积：约75000㎡； 3、层数：地上37层，地下3层 4、建筑高度：156.40m 二、施工部位：二、编制依据： 1、《建筑施工扣件式钢管脚手架安全施工技术规范》JGJI30-2001 2、《建筑结构荷载规范》GB50009-2001 3、已获批准的XX太原大酒店外装饰工程施工组织设计 4、幕墙施工图纸 5、《建筑施工方案检查标准》《JGJ159-99》 6、《建筑施工高处作业安全技术规范》JGJ80-91 7、《劳动安全条例》 8、《建筑机械使用安全技术规程》（JCJ33) 9、《施工现场临时用电安全技术规程》JGJ46 三、编制说明 3、1、1为提高效率、降低施工成本、缩短工期，更加经济、合理地利用使用扣件式钢管脚手架，保证扣件式钢管脚手架的施工安全，从而编制适用与本工程的施工方案

3、1、2为了更加有效地对扣件式钢管脚手架的使用、安全管理，保证工程的进度，从而制定合理的施工方案四、施工方案（一）构配件要求： 1、钢管：脚手架钢管采用现行国家标准《直缝电焊钢管》(GB/T13793)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235A级钢的规定。采用?48*3.5钢管，每根钢管的最大质量不应大于25kg,横向小平杆的最大长度为2200mm,其他杆长度为6000mm。采用的新钢管应有产品质量合格证和质量检验报告，钢管表面平直光滑，不应有裂缝、结疤、分层、硬弯、毛刺、压痕和深的划道。钢管表面锈蚀深度不应大于0.50mm，弯变形不能超过下表中数值： 2、扣件扣件采用钢扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。应经实验证明其质量符合该标准的规定方可使用，所使用的扣件，在螺栓拧架扭矩力达到65N.m时，不得发生破坏。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺丝必须更换，使用的扣件均应做防锈处理 3、脚手板脚手板采用由毛竹或楠竹制作的竹串片板、竹笆板，每块质量不宜大于30kg 竹笆板按竹主筋垂直于纵向水平杆方向铺设，采用对接平铺，两端采用16＃镀锌铁丝固定在纵向水平杆上，在作业层下部架设一道水平网兜，作业层设置

不锈钢风管施工工艺知识讲解

不锈钢风管施工工艺

风管系统安装施工工艺标准

风管系统安装施工工艺标准一、适用范围二、本施工工艺标准适用于通风与空调工程中的金属和非金属风管系统的安装。三、二、基本规定四、1. 风管系统安装后，必须进行严密性检验，合格后方能交付下道工序。风管严密性检验以主、干管为主。在加工工艺得到保证的前提下，低压风管系统可采用漏光法检测。五、2. 风管系统吊、支架采用膨胀螺栓等胀锚方法固定时，必须符合其相应技术文件的规定。六、3. 风管及部件穿墙、过楼板或屋面时，应设预留孔洞，尺寸和位置应符合设计要求。七、4. 风管和空气处理室内，不得敷设电线、电缆以及输送有毒、易燃、易爆气体或液体的管道。八、5. 风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。九、6. 风管及部件安装前，应清理内外杂物及污物，并保持清洁。十、7. 现场风管接口的配置，不得缩小其有效截面。十一、8. 风管安装时应及时进行支、吊架的固定和高速，其位置应正确、受力应均匀。可调隔振支、吊架的拉伸或压缩量应按设计要求调整。十二、三、施工准备十三、（一）、技术准备十四、1.安装风管前，应将图纸与施工现场进行核对，检查能否按设计的标高和位置进行安

装。检查支、吊架的敷设、设备基础和预留孔洞是否符合要求。十五、2.检查已制作好的风管和部件：风管不应有变形、扭曲、开裂、孔洞，法兰脱落；法兰开焊、漏焊、漏打螺栓孔等缺陷。十六、3.有完善的风管安装施工方案，并进行了技术交底。十七、4.安装用工机具、计量器具准备齐全，并检查使用性能完好。十八、（二）、材料要求十九、1.各种安装材料产品应具有出厂合格证书或质量鉴定文件。二十、2.型钢应按照国家现行有关标准进行验收。二十一、3.螺栓、螺母、垫圈、膨胀螺栓、铆钉、拉铆钉、石棉绳、橡胶板、密封胶条、电焊焊条等应符合产品质量要求，不得存在影响安装质量的缺陷。二十二、（三）、主要机具二十三、1.常用工具：板手、手电钻、冲击钻、台钻、射钉枪，磨光机、交、直流电焊机、倒链、木锤、拍板、麻绳等。二十四、2.测量工具：水平尺、钢直尺、钢卷尺、水准仪、线坠、角尺。二十五、（四）、作业条件二十六、1.通风管道的安装，宜在建筑围护结构施工完毕，安装部位的障碍物已清理，地面无杂物的条件下进行；净化系统安装，且在建筑物内部安装部位的地面做好，墙面抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。二十七、2.工艺设备安装完毕或设备基础已确定，设备的连接管等方位已明确。

建筑外墙装饰吊篮施工方案

高处作业吊篮施工方案

目录施工方案审核表一、工程概况 (2) 二、吊篮简介 (2) 三、吊篮布置 (3) 四、施工准备 (4) 五、安装过程和方法 (4) 六、安装竣工验收 (7) 七、吊篮拆卸 (7) 八、安全措施 (7) 九、环保措施 (7) 十、吊篮稳定性验算 (8) 附图一高处作业吊篮示意图一附图二高处作业吊篮示意图二附图二吊篮平面布置图附件和资料建筑业企业资质、企业营业执照、安全生产许可证吊篮安装人员操作证安全生产应急预案吊篮使用安全规程（致项目部交底）

一、工程概况工程名称：**********；建设地点：**********；建设单位：地产开发有限公司；施工单位：建筑工程有限公司建筑概述：1#-7#楼，标准层层高3米。1#、2#相似，地上32层，建筑高度96.9米；3#、4#与5#、6#相似，地上33层，建筑高度99.3米；7#楼，地上33层，建筑高度99.45米。二、高处作业吊篮简介 1、吊篮型号ZLP630，整机外形详见附图一，主要技术性能参数如下：

2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。 ①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废实用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限状态下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=776-300+630=1106kg 安全系数=51800N ÷（1106kg÷9.8N）=4.78，达到安全要求。 ②悬吊平台：由片式组焊件通过螺栓连接成框型钢结构装置，用以承载作业人员及施工器材。 ③提升装置：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速装置及手动滑降装置。电磁制动装置在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速装置能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降装置在电气故障或停电以及紧急情况下操纵吊篮平台下降，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。 ④安全装置：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台下降。 ⑤电气系统包括电缆、限位器、漏电保护器及其它控制开关。三、吊篮布置方法 1、吊篮平面布置拟定的吊篮沿建筑物周边布置完全布置的情况详见附图二。实际安装时，吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等，需结合下述因素因地制宜：第一、施工作业面及施工工艺需要；第二、施工单位根据材料组织、
