LTE多种场景下小区驻留、重选、切换参数设置研究报告
LTE多种场景下
驻留、重选、切换性能验证测试方案
中国电信股分公司
华为公司
中兴公司
朗讯公司
2021年6月
目录
1概述3
1.1背景3
1.2测试目的3
2测试环境4
2.1关键场景分析4
和FDD叠加组网4
和2.1G插花组网5
室外协同6
2.2测试区域选择6
2.3测试资源要求7
2.4测试方法7
3驻留、重选、切换及关键参数7
3.1小区驻留准则7
3.2重选过程介绍8
空闲态下的小区重选-同频8
空闲态下的小区重选-异频9
3.3切换过程介绍10
连接态下基于覆盖的切换-同频10
连接态下基于覆盖的切换-异频11
3.4关键参数说明11
3.5驻留、切换参数初始值11
驻留11
切换13
3.6KPI评估14
4测试方案15
5用例设计15
5.1室外异频插花组网15
室外异频插花驻留15
室外异频插花重选17
室外异频插花切换〔考虑各种切换策略的组合〕19
测试结论20
5.2室外异频叠加组网20
室外异频叠加驻留20
室外异频叠加重选22
室外异频叠加切换〔考虑各种切换策略的组合〕23
测试结论24
5.3室外同频组网24
室外同频驻留24
室外同频重选24
室外同频切换25
测试结论26
5.4TDD和FDD叠加组网26
和FDD叠加驻留26
和FDD叠加重选27
和FDD叠加切换〔考虑各种切换策略的组合〕29
测试结论30
5.5室外协同30
室外协同场景--低层30
室外协同场景—高层31
测试结论32
5.6室外异系统场景32
切换策略〔考虑A2+A3、A2+A4、B1、B2等〕32
与eHRPD异系统场景—重定向33
与eHRPD异系统场景—重选34
测试结论35
6测试总结35
1概述
1.1背景
随着电信LTE网络建立与开展，出现了多种场景的组网构造。为了摸清各种场景下终端驻留、重选及切换性能，省网优中心组织了本次专题研究，希望理清各种场景的网络参数配置原则及门限、网络建立指导意见。
针对电信的网络构造看，存在如下几种组网场景：
其中室外组网上分为：异频插花、异频叠加〔叠加部及叠加边界〕、同频，如下：具体每个场景的优缺点需要进展评估，评估方法是：首先提出每个场景的思路和策略、其次梳理相关参数及建立要求，最终确定参数策略及门限。
为此，需要制定各个场景的测试用例进展论证。
1.2测试目的
本次验证的目的在于评估各场景组网在驻留、重选、切换三类参数设置策略及门限，同时结合覆盖要求指导网络建立。
电信LTE网络构造根本情况：
1、广域覆盖为FDD，存在局部热点采用TDD；
2、F DD站点主要采用1.8G，但杭宁存在局部2.1G站点，导致存在插花，后续可能演
进为叠加网；
3、室分采用FDD 2.1G建立，同时局部地市可能存在1.8G情况；
为此，梳理出了上述六大类场景：室外异频、室外同频、室外异频、室外同频、室外叠加、TDD/FDD。具体每种场景可以进展细分，如室外异频可以区分为室单RRU及室多RRU 场景。
另外涉及eHRPD的相关重选及切换在本专题中不进展论述。
Tips:异频搜索对于上下行业务的影响分析.
根据对Gap的定义，GAP模式0的测量窗口是6ms，测量周期为40ms; GAP模式1的测量窗口是6ms，测量周期为80ms.
另外,根据协议,GAP测量前4ms,是不能进展下行初传数据传输.因而,在单用户满缓存下载时,下行吞吐量在GAP模式0时,最大损失25%((4+6)/40);GAP模式1下,最大损失12.5%((4+6)/80).
2测试环境
2.1关键场景分析
2.1.1TDD和FDD叠加组网
一、空闲态驻留策略
二、驻留和切换策略1
空闲态驻留策略：
➢FDD设置较高的驻留优先级，所有支持FDD的终端优先驻留FDD。
➢FDD 2.1G和1.8G驻留优先级设置一样，UE根据覆盖情况进展频段间小区重选。
连接态负载均衡及切换策略：
➢翻开基于RB占用率的负载均衡，实现FDD和TDD之间基于负载均衡的切换，优化用户体验。
➢基于覆盖的异频切换，基于TDD热点覆盖组网场景，建议参数控制只实现从TDD 向FDD的单向切换。异频切换门限需要根据路测和用户使用情况进展优化。
三、驻留和切换策略2
空闲态驻留策略：
➢TDD设置较高的驻留优先级，所有支持TDD的终端优先驻留TDD。
➢FDD 2.1G和1.8G驻留优先级设置一样，UE根据覆盖情况进展频段间小区重选。
连接态负载均衡及切换策略：
➢翻开基于RB占用率的负载均衡，实现FDD与TDD之间基于负载均衡的切换，优化用户体验。
➢基于覆盖的异频切换，基于TDD热点覆盖组网场景，建议参数控制只实现从TDD 向FDD的单向切换。异频切换门限需要根据路测和用户使用情况进展优化。
2.1.21.8G和2.1G插花组网
一、驻留和切换策略
空闲态驻留策略：
➢ 2.1G和1.8G驻留优先级设置一样
➢ 2.1G和1.8G混合组网，LTE终端根据覆盖情况进展频段间小区重选连接态切换策略：
➢基于覆盖的切换，保证覆盖效果。
➢ 2.1G和1.8G覆盖区域间的切换，保障业务连续性。
2.1.3室外协同
一、驻留策略
针对不同的组网场景，对终端的驻留策略进展了分析推荐，并依此来确定相应的无线参数及其取值，参见表格1.3-1。室高层与低层说明
1.室高层：一般来讲，收不到室外站点信号，即便能收到，也不稳定；因此室高
层推荐驻留在室分系统
2.一般情况下，室高层与低层属于不同的室分小区
3.如果室高层与低层属于一样小区，则统一按照“室低层〞来对待
二、切换策略
针对不同的组网场景，对切换策略进展了分析推荐，并依此来确定相应的无线参数及其取值，参见表格1.4-1。室高层与低层说明
1.室高层：一般来讲，收不到室外站点信号，即便能收到，也不稳定；因此室高
层小区不配置室外的邻区，只做单向从室外小区到室小区的切换〔比方窗户口走向室〕
2.室低层：从室外进入室要求切换“慢进快出〞，双方互配邻区
3.一般情况下，室高层与低层属于不同的室分小区
4.如果室高层与低层属于一样小区，则统一按照“室低层〞来对待
2.2测试区域选择
〔待补充〕
一、室外协同：
1、室外协同场景需选择同频、异频场景测试，针对同频场景，还应选择楼层垂直PCI分割和楼层水平PCI分割等情况测试；
2、分出入口切换、重选关系和非出入口〔高层〕相关事件关系的设定；
3、还应针对室分周遍切换场景做验证。
二、室外同频、异频场景〔区域图层描述〕
1、选择异频插花、异频叠加、异频边界三种场景
2、选择室外同频组网场景〔要考虑室分是同频和异频两种情况〕
三、FDD/TDD试验场景及LTE/EHRPD试验场景的参数确定。
2.3测试资源要求
2.4测试方法
本次测试采用路测的方式进展，针对每种场景，测试过程如下：
1.确定该场景的驻留策略与切换策略
2.确定该场景涉及的关键参数，针对每个关键参数，给出初始建议值*
3.在系统轻载与重载条件下，分别进展路测，得出系统整体性能与表现
4.针对关键参数，调整取值〔必要是可以屡次调整〕
5.重复步骤3
6.分析测试数据，给出关键参数的最终推荐值
上述描述中，轻载表示测试区域小区均加载30%，重载表示测试区域小区均加载70%。3驻留、重选、切换及关键参数
3.1小区驻留准则
根据协议要求，终端驻留小区需要满足右侧的S准则：
说明：华为产品目前默认配置SIB1中不下发小区最低接入信号质量，根据协议，此时UE默认为负无
穷大，即认为RSRQ驻留条件永远满足。
参数介绍：
3.2重选过程介绍
3.2.1RRC空闲态下的小区重选-同频
同频测量启动规则：
1、如果系统不在SIB3中下发同频测量启动门限该参数，则UE不管当前效劳小区信号质量如何，都将进展同频/同优先级小区测量。
2、否则，则UE根据信号质量决定是否启动同频小区测量：当前效劳小区信号质量很好，Sr*lev值大于SIntraSearchP并且Squal值大于SIntraSearchQ时，UE不进展同频小
区测量；其他情况UE将进展同频小区测量。
同频小区重选规则〔R准则〕：
1〕在小区重选时间，满足R准则，邻区测量的信号质量Rn一直高于当前效劳小区测量的Rs。
2〕UE在当前效劳小区驻留超过1s。
同频涉及的主要参数都在SIB3中播送，如下：
SIntraSearchP同频测量启动RSRP门限，默认29*2dB+最低接收电平-128 =
-70dBm
SIntraSearchQ同频测量启动RSRQ门限，默认5dB+邻区最小接收信号质量-18 =
-13dB
Qhyst 效劳小区重选迟滞，默认值4dB
TreselEutran 小区重选时间，默认值1s
Qoffset同频邻小区偏置，默认值0dB。
3.2.2RRC空闲态下的小区重选-异频
说明：
1、从同等优先级向同等优先级的异频重选，其异频测量启动规则与从高优先到低优先级异频测量启动规则一致；其重选规则与同频重选规则一致。
2、异频重选时，如果存在多个异频频点，终端只有在高优先级频点和同等优先级频点都不满足条件时才会去测量低优先级频点。
异频重选涉及的参数：
效劳频点重选优先级，在SIB3中播送；
异频重选优先级，在SIB5中播送；EutranReselTime〔异频邻区重选时间，默认1s〕；
Thresh*-high 异频频点高优先级重选门限，在SIB5中播送，默认
11*2dB-128=-106dBm；
SNonIntraSearchP异频异系统RSRP测量启动门限，在SIB3中播送，默认
10*2dB-128=-108dBm；
SNonIntraSearchQ异频异系统RSRQ测量启动门限，在SIB3中播送，默认4dB-18 = -14dB；
ThrshServLow 效劳频点低优先级重选门限，在SIB3中播送，默认
10*2dB-128=-108dBm；
Thresh*-low 异频频点低优先级重选门限，在SIB5中播送，默认
11*2dB-128=-106dBm；
异频小区从低优先级到高优先级重选：
测量规则：对于高优先级异频邻区默认启动测量。
重选规则：
1〕在异频邻区重选时间，被评估邻区的Sr*lev大于SIB5中播送的thresh*-High。
2〕UE在当前效劳小区驻留超过1s。
异频小区从高优先级到低优先级重选：
测量规则：如果当前效劳小区的Sr*lev值小于或等于SnonIntraSearchP，或者当前效劳小区的Squal值小于或等于SnonIntraSearchQ时，则UE将对异频或异系统小区进展测量。
重选规则：
1〕高优先级异频异系统小区都不满足重选条件。
2〕在异频邻区重选时间，效劳小区的Sr*lev值小于threshServingLow并且被评估邻区的Sr*lev大于thresh*-Low。
3〕UE在当前效劳小区驻留超过1s。
3.3切换过程介绍
3.3.1RRC连接态下基于覆盖的切换-同频
同频切换通过事件A3触发。事件A3的触发，即邻区质量高于效劳小区一定偏置值。参照3GPP协议36.331规定事件A3的判决公式：
触发条件：Mn+Ofn+O-Hys>Ms+Ofs+Ocs+Off
取消条件：Mn+Ofn+O+Hys 这个公式中的参数很多，实际上简化后就是右图章描述的：目标小区-效劳小区的差值满足一定门限。 参数： Ofn和Ofs：频率特定偏置，默认都是0 O和Ocs：小区特定偏置，默认都是0 Hys：事件迟滞，各类事件的默认迟滞一般都是2*0.5dB Off：A3事件偏置，默认值2*0.5dB 3.3.2RRC连接态下基于覆盖的切换-异频 基于覆盖的异频切换有两种方式：事件A2+A4触发、事件A2+A3触发。在基于覆盖的异频切换中，相关事件的说明如下： 事件A2用于异频测量的触发，表示效劳小区的质量已经低于一定门限值。 事件A1用于停顿异频测量，表示效劳小区的质量已经高于一定门限值。 事件A1和A2的判决公式一样，只是门限不同。 触发条件：Ms+Hys 取消条件：Ms-Hys>Thresh 事件A4/A3用于触发异频切换，表示邻区质量高于一定门限值。 事件A4的判决公式如下： 触发条件：Mn+Ofn+O-Hys>Thresh 取消条件：Mn+Ofn+O+Hys 事件A3的判决公式如下： 触发条件：Mn-Ms-Hys>Thresh 取消条件：Mn-Ms+Hys 3.4关键参数说明 3.5驻留、切换参数初始值 3.5.1驻留 3.5.2切换 3.6KPI评估 通过测试如下容，初步评估各场景组网的KPI性能：1)RRC建立成功率 2)E-RAB建立成功率 3)切换成功率 4)E-RAB异常释放率〔掉话率〕 4测试方案 本次测试方案在开场，到完毕，具体测试时间安排如下： 5用例设计 5.1室外异频插花组网 5.1.1室外异频插花驻留 5.1.2室外异频插花重选 5.1.3室外异频插花切换〔考虑各种切换策略的组合〕 5.1.4测试结论 5.2室外异频叠加组网5.2.1室外异频叠加驻留 LTE小区重选及参数探究 ---郊县优化室王健 中国电信天津分公司网络优化中心 二零一四年六月 目录 1. 小区重选概述 (3) 2. LTE重选测量 (3) 3. LTE重选策略： (6) 4. 分场景的LTE重选建议 (7) 5. 总结 (9) 1. 小区重选概述 UE已驻留一个小区后，将试图选择信号质量更好的小区进行驻留，在空闲模式下，当UE驻留到合适的小区，至少1秒钟后才开始小区重选。整个重 选的过程主要分为按一定测量规则启动测量和按重选标准进行评估重选，小区 接入验证等几个步骤。 重选的目的是在存在有比当前服务小区质量更好的、且在一段时间内都保持最好时的小区时，让UE合理的离开当前小区后驻留目标小区。这样一方面 UE可以及时切换到更好的小区去，另一方面又保证了一定的稳定性，避免频 繁的乒乓重选。 2. LTE重选测量 UE通过占用小区的RSRP计算出小区选择的S准则（Srxlev > 0），可以理解为UE在小区选择阶段对小区信号质量的评估，其中：Srxlev = Qrxlevmeas – (Qrxlevmin + Qrxlevminoffset) – Pcompensation，判断当前小 区是否合适选择。 ?Qrxlevmeas 是候选小区的参考信号接收功率RSRP； ?Qrxlevmin 和Qrxlevminoffset都是在SIB中配置的小区驻留的最小接收电平（在SIB1中），仅当UE驻留在VPLMN小区的时候才用到 Qrxlevminoffset； ?Pcompensation是取UE上行最大可使用的发射功率PEMAX减去UE最大射频输出功率PUMAX的差与0之中的最大值（即MAX（PEMAX－ PUMAX，0）），单位dB。 –其实质是UE发射能力和小区配置的允许最大发射功率对小区选择的补偿（如果UE的发射能力比小区允许的强，则Pcompensation为0，否则， 需要考虑UE的发射能力对接入门限的补偿） UE已驻留一个小区后，需定期确认是否存在一个更好的小区，以便进行重选。当UE驻留到合适的小区，至少1秒钟后才开始小区重选。整个重选的 过程主要分为按测量规则启动测量和按重选标准进行评估重选，小区重选可以 分为同频小区重选和异频小区重选。同频小区重选，可以解决无线覆盖问题； 异频小区重选，不仅可以解决无线覆盖问题，而且还可以通过设定不同频点的 优先级来实现负载均衡。 小区重选有关的参数来源于服务小区的系统消息SIB3，SIB4和SIB5。 SIB3中包含了小区同频和异频（包括Inter－RAT）重选的信息。SIB4中包含 了同频小区重选有关的小区相关信息以及不能用于同频重选的小区黑名单列 表。SIB5中包含了异频小区重选有关的小区信息，包括异频小区列表，频 率等。SIB8携带eHPRD信息。 2.1 小区重选优先级： 小区重选优先级属于频率级别参数，及配置不同载频的优先级，参数取值范围为（0~7），即在该RAT下统一载频所有小区的重选优先级相同，不同 载频的优先级数值可以相同也可以不同，数值较高的优先级等级越高。 优先级配置：设定需要结合实际情况给出设置，对于系统内的频间重选（包 括FDD LTE和TD LTE之间的重选），需要结合覆盖连续程度、负荷分担的 因素考虑，由于目前我国政策、牌照等方面因素尚无定论，暂时没有可参照配 置，主要思想是将需要及早切换的异系统的重选优先级设置较高，反之设置较 低。 2.2 重选测量规则 LTE网络重选及切换参数详解 小区选择 小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。 ●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）； ●读取寻呼信息； ●发起连接建立过程。 一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。 ▊PLMN ID Public Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。 PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。 ▊MCC Mobile Country Code 移动设备国家代码 三个数字，如中国为460。 ▊MNC 移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。由所在国家分配，通常2~3数字组成。 小区选择类型： 不同场景：初始小区选择、存储信息的小区选择。 不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区 (1) 初始小区选择 这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。 (2) 基于存储信息的小区选择 这种情况下，UE已经储存了载波频率相关的信息，同时也可能包括一些小区参数信息。UE会优先选择有相关信息的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。如果储存了相关信息的小区都不合适，UE将发起初始小区选择过程。 小区选择过程中，UE需要对将要选择的小区进行测量，以便进行信道质量评估，判断其是否符合驻留的标准。小区选择的标准被称为S准则。当某个小区的信道质量满足S准则时，就可以被选择为驻留小区。S准则的具体内容如下： S rxlev > 0 S rxlev = Q rxlevmeas – (Q rxlevmin + Q rxlevminoffset) ‐ P compensation 东莞LTE切换专题分析报告 1、概述 在无线网络系统中，终端在不同小区间移动，为了保持业务的连续性，网络需要实时监测UE并控制在适当时刻命令UE做跨小区切换。本文主要结合东莞移动LTE现网系统内切换指标情况，根据现网数据统计分析，重点介绍了LTE系统内切换流程，切换类型、分析优化、及典型案例等。 2、切换的含义和流程 LTE系统的整个切换过程完全由网络侧（eNB）控制，所以UE 周期性上报相关的无线质量信息给eNB来判断，当eNB收到测量或切换事件上报时，会下发切换命名给UE,UE收到切换命令后，中断与源小区的交互，按切换命令切换到新的目标小区，并通过信令交互通知目标小区，以完成切换过程。切换过程就是终端在移动过程中与网络连接交互发生变化的过程。 2.1 切换门限 为了控制切换信令的准确性和及时性，网络通过一些参数来控制切换，同频切换采用A3事件来触发切换，即目标小区信号质量高于本小区一个门限且维持一段时间就会触发,当终端满足Mn+Ofn+Ocn-Hys＞Ms+Ofs+Ocs+Off且维持Time to Trigger个时段后上报测量报告。 Mn：邻小区测量值 Ofn：邻小区频率偏移 Ocn：邻小区偏置 Hys：迟滞值 Ms：服务小区测量值 Ofs：服务小区频率偏移 Ocs：服务小区偏置 Off：偏置值 异频切换采用A1，A2来触发异频测量，A3，A4，A5来进行切换判决触发。现网采用A3,A4算法来判决切换触发。A1门限为停止测量门限，即UE测量到的服务小区RSRP值如果大于该门限，则UE 停止异频测量;A2门限为开启测量门限，即UE测量到的服务小区RSRP 值如果小于该门限，则UE开启异频测量；A4门限为切换判决门限，即UE测量到的异频邻区RSRP值如果大于该门限，则UE开始向该异频邻区切换。触发条件： Mn+Ofn+Ocn-Hys>Thresh LTE系统内切换一般分为切换准备、切换执行、切换完成三步。 切换准备：UE根据预定的测量，向源eNB上报测量报告，源eNB 根据报告及RRM信息决定UE是否需要切换。当需要切换时，源eNB 向目标eNB发送切换请求，目标eNB根据收到的QoS信息执行接纳控制，并返回至ACK。 切换执行：源eNB向UE发送切换指令，UE接到后进行切换并同步到目标eNB，网络对同步进行响应，当UE成功接入目标eNB后，向目标eNB发送切换确认消息。 切换完成：MME向S-GW发送用户面更新请求，用户面切换下行路径到目标侧，目标eNB通知源eNB释放原先占用的资源。切换过程完成。 2.2 切换类型 切换可分为eNB站内切换，X2口切换以及S1口切换，以下分别进行介绍： LTE多种场景下 驻留、重选、切换性能验证测试方案 中国电信股分公司 华为公司 中兴公司 朗讯公司 2021年6月 目录 1概述3 1.1背景3 1.2测试目的3 2测试环境4 2.1关键场景分析4 和FDD叠加组网4 和2.1G插花组网5 室外协同6 2.2测试区域选择6 2.3测试资源要求7 2.4测试方法7 3驻留、重选、切换及关键参数7 3.1小区驻留准则7 3.2重选过程介绍8 空闲态下的小区重选-同频8 空闲态下的小区重选-异频9 3.3切换过程介绍10 连接态下基于覆盖的切换-同频10 连接态下基于覆盖的切换-异频11 3.4关键参数说明11 3.5驻留、切换参数初始值11 驻留11 切换13 3.6KPI评估14 4测试方案15 5用例设计15 5.1室外异频插花组网15 室外异频插花驻留15 室外异频插花重选17 室外异频插花切换〔考虑各种切换策略的组合〕19 测试结论20 5.2室外异频叠加组网20 室外异频叠加驻留20 室外异频叠加重选22 室外异频叠加切换〔考虑各种切换策略的组合〕23 测试结论24 5.3室外同频组网24 室外同频驻留24 室外同频重选24 室外同频切换25 测试结论26 5.4TDD和FDD叠加组网26 和FDD叠加驻留26 和FDD叠加重选27 和FDD叠加切换〔考虑各种切换策略的组合〕29 测试结论30 5.5室外协同30 室外协同场景--低层30 室外协同场景—高层31 测试结论32 5.6室外异系统场景32 切换策略〔考虑A2+A3、A2+A4、B1、B2等〕32 与eHRPD异系统场景—重定向33 与eHRPD异系统场景—重选34 测试结论35 6测试总结35 1概述 1.1背景 随着电信LTE网络建立与开展，出现了多种场景的组网构造。为了摸清各种场景下终端驻留、重选及切换性能，省网优中心组织了本次专题研究，希望理清各种场景的网络参数配置原则及门限、网络建立指导意见。 针对电信的网络构造看，存在如下几种组网场景： 其中室外组网上分为：异频插花、异频叠加〔叠加部及叠加边界〕、同频，如下：具体每个场景的优缺点需要进展评估，评估方法是：首先提出每个场景的思路和策略、其次梳理相关参数及建立要求，最终确定参数策略及门限。 为此，需要制定各个场景的测试用例进展论证。 1.2测试目的 本次验证的目的在于评估各场景组网在驻留、重选、切换三类参数设置策略及门限，同时结合覆盖要求指导网络建立。 电信LTE网络构造根本情况： 摘要 本文对LTE系统重选与切换进行学习研究，包括：同频、异频重选，切换。分别从原理规则、信令流程、参数设置等方面介绍LTE的重选与切换机制。 关键词：重选 S准则 R准则重定向测量判决执行 目录 摘要 (1) 1．概述 (4) 2．LTE切换与重选原理 (4) 2.1 LTE重选原理规则 (4) 同频重选 (5) 异频重选 (6) 2.2 LTE切换原理规则 (7) 切换三步曲之测量 (7) 切换判决与执行 (11) 3．LTE切换信令流程 (13) 3.1 X2接口切换相关信令 (13) 3.2 X1接口切换相关信令 (15) 3.3 UU接口切换相关信令 (19) 3.4 LTE切换流程分析 (19) 3.4.1 eNodeB内切换 (19) 通过X2的eNodeB间切换 (21) 通过S1的eNodeB间切换 (23) 4．LTE切换与重选涉及参数 (25) 4.1 LTE重选涉及参数 (25) 4.1.1 同频重选涉及意义 (25) 4.1.2 异频异系统重选涉及意义 (26) 4.2 LTE切换涉及参数 (26) 5．总结 (27) 参考文献或资料 (27) 1．概述 2．L TE切换与重选原理 LTE重选原理规则 小区重选时机： 1) 开机驻留到合适小区即开始小区重选 2) 处于RRC_IDLE状态下UE移动 小区重选的原则： 1) UE通过测量服务小区和邻小区的属性来使能小区重选过程 2) 服务小区的系统信息指示UE搜索和测量邻小区的信息 3) 小区重选准则涉及服务小区和邻小区的测量 4) 小区重选参数可以适用于小区中的所有UE，但有可能对某个UE或UE组配置特 定的重选参数。 小区重选过程： 1) UE评估基于优先级的所有RAT频率 2) UE用排序的准则并基于无线链路质量来比较所有相关频率上的小区 3) 一旦重选目标小区，UE验证该小区的可接入性 4) 无接入受限，重选到目标小区 小区重选优先级考虑： eUTRAN不同频率或IRAT频率的绝对优先级获取 a) 系统信息 LTE小区重选及选择 LTE驻留到适宜的小区，停留适当的时间〔1秒钟〕后，就可以进展小区重选的过程。通过小区重选，可以最大程度地保证空闲模式下的UE驻留在适宜的小区。在空闲模式下，通过对效劳小区和临近小区测量值的监控，来触发小区重选。重选触发条件的核心容就是：存在有比效劳小区更好的小区，且更好小区在一段时间都保持最好。这样一方面UE尽量重选到更好的小区去，另一方面又保证了一定的稳定性，防止频繁的重选震荡。 LTE中的小区重选，分为同频的小区重选和异频的小区重选〔包括不同RAT之间的小区重选〕两种。与小区重选有关的参数来源于效劳小区的系统消息SIB3，SIB4和SIB5。 SIB3中包含了小区同频和异频〔包括Inter－RAT〕重选的信息。 在cellReselectionInfoCommon中定义了参数Q Hyst, 表示效劳小区RSRP的滞后效应，用于进展小区重选排序R准那么〔下面将会介绍〕的公式计算，目的是为了减少重选振荡。 在cellReselectionServingFreqInfo中定义了Snonintrasearch, threshServingLow和cellReselectionPriority。 cellReselectionPriority定义了效劳频率在异频小区重选的优先级，在0到7之间取值，其中0代表优先级最低。异频的小区切换基于优先级值的大小，UE通常总 是会尝试驻留在优先级高的小区。相邻小区的优先级在SIB5中播送。除此之外，LTE还可以通过RRC层的信令，定义针对每个UE特定的小区频率优先级。Snonintrasearch 用于进展/异频小区重选时，判断是否进展异频小区重选测量的门限参数。在异频重选的情况下，如果相邻小区的优先级高于效劳小区，UE需要进展异频小区重选测量。另外，如果此Snonintrasearch参数没有在系统消息播送，UE也需要进展异频小区的重选测量。否那么，UE可以选择，只有当效劳小区的S值小于等于Snonintrasearch时，才进展异频小区的重选测量；threshServingLow定义了UE在重选优先级较低的小区时，效劳小区的测量门限，在此情况下，目标小区也必须满足一定的测量门限〔将在下面介绍〕。 在intraFreqCellReselectionInfo中，定义了和同频小区重选有关的参数。其中：Sintrasearch用于进展同频小区重选时，判断是否进展同频小区重选的门限参数。当LTE效劳小区的S值小于等于Sintrasearch时，就要执行同频小区重选测量；另外如果此Sintrasearch参数没有在系统消息播送，也要执行同频小区重选测量。除此之外，UE可以选择不进展测量。 t-ReselectionEUTRA定义了小区选择的时间间隔。 此外，在intraFreqCellReselectionInfo中还定义了与移动性相关的一些小区重选的参数。 SIB4中包含了同频小区重选有关的小区相关信息 一、小区重选相关知识： 1.1小区重选知识 小区重选指（cell reselection）指UE在空闲模式下通过监测邻区和当前小区的信号质量以选择一个最好的小区提供服务信号的过程。当邻区的信号质量及电平满足S准则且满足一定重选判决准则时，终端将介入该小区驻留。UE驻留到合适的小区停留1S后，就可以进行小区重选的过程。小区重选过程包括测量和重选两部分过程，终端根据网络配置的相关参数，在满足条件时发起相应的流程。 1.2重选的分类： 系统内小区测量及重选; ?同频小区测量、重选 ?异频小区测量、重选 系统间小区测量及重选; 1.3重选优先级概念： 与2/3G网络不同，LTE系统中引入了重选优先级的概念： ?在LTE系统，网络可配置不同频点或频率组的优先级，通过广播在系统消息中告 诉UE，对应参数为cellreselectionPriority,取值为（0….7）；（注：0优先级为最 低，7优先级为最高。现网F频一般设置为5，D频一般设置为6，E频一般设置 为7。高铁、高速等专网小区之间一般也设置为7） ?优先级配置单位是频点，因此在相同载频的不同小区具有相同的优先级； ?通过配置各频点的优先级，网络便能方便地引导终端重选到高优先级的小区驻留达 到均衡网络负荷、提升资源利用率，保障UE信号质量等作用； 重选优先级也可以通过RRCConnectionRelease消息告诉UE，此时UE忽略广播消息中的优先级信息，以该信息为准； 网络主动引导UE进行系统间小区重选，完成语音呼叫等； 1.4重选系统消息： LTE中，SIB3-SIB8全部为重选相关信息，具体如下： 1.5重选测量启动条件： UE成功驻留后，将持续进行本小区测量。RRC层根据RSRP测量结果计算Srxlev，并将其与Sintrasearch（即：同频重选门限，现网设置为23）和Snonintrasearch （即：异频重选门限，现网设置为4和20）比较，作为是否启动邻区测量的判决 条件； 对于重选优先级高于服务小区的载频，UE始终对其测量； 对于重选优先级等于或者低于服务小区的载频：RSRP<=测量启动门限+最小接入电平； ?同频： 当服务小区Srxlev>Sintrasearch时，UE自行决定是否进行同频测量； 当服务小区Srxlev<=Sintrasearch或系统消息中Sintrasearch为空时，UE 必须进行测量； 注：根据现网参数配置：服务小区RSRP>46-128=-82时启动同频重选测量 ?异频： 当服务小区Srxlev>Sintrasearch时，UE自行决定是否进行异频测量； 当服务小区Srxlev<= Snonintrasearch或系统消息中Snonintrasearch 为空时，UE必须进行异频测量； 注：根据现网参数配置：服务小区RSRP>8/40-128=-120/-88时启动异频重选测量 LTE多种场景下小区驻留重选切换参数设置研究报告 LTE（Long Term Evolution，即长期演进）是第四代移动通信标准， 旨在提供更高的数据传输速率、更低的延迟和更好的网络性能。为了实现 这一目标，在LTE网络中，小区的驻留、重选和切换的参数设置非常重要。本研究报告将探讨LTE在多种场景下的小区驻留、重选和切换参数设置， 并提出一些建议。 一、LTE小区驻留参数设置 小区驻留是指移动终端（UE）在当前小区内继续停留的能力。为了保 证用户体验和网络性能，以下是一些建议的LTE小区驻留参数设置： 1.基于信号强度的驻留：移动终端通常会将信号强度作为选择小区的 主要标准。建议设置一个合适的门限值，当信号强度低于该门限时，UE 将主动寻找其他小区。 2.基于负荷均衡的驻留：在高负荷时，建议将UE驻留优先级设置为 较低值，以促使UE选择负载较轻的小区。 3.基于移动速度的驻留：移动速度对小区驻留也有影响。建议根据不 同场景设置合适的移动速度门限值，当速度超过该门限时，UE将被允许 选择其他小区。 二、LTE小区重选参数设置 小区重选是指移动终端从当前小区选择切换到其他小区的能力。以下 是一些建议的LTE小区重选参数设置： 1.重选门限：重选门限是指UE在信号强度下降到一定程度时将开始进行小区重选。建议根据不同场景设置不同的重选门限值，以平衡信号质量和重选频率。 2.重选间隔：重选间隔是指UE在一次重选后到下一次重选之间的时间间隔。建议根据移动速度和网络负载设置合适的重选间隔，以避免频繁的重选。 3.重选优先级：UE可以通过设置重选优先级来选择具有更好服务质量的小区。建议将重选优先级根据网络负载和UE需求进行调整，以平衡负载和用户体验。 三、LTE小区切换参数设置 LTE小区切换是指UE在从一个小区切换到另一个小区时保持持续连接的能力。以下是一些建议的LTE小区切换参数设置： 1. 临界RSRP（Reference Signal Received Power）：临界RSRP是指UE在切换到其他小区之前必须达到的信号强度水平。建议设置适当的临界RSRP值，以确保切换的时机和信号质量。 2.切换时间：切换时间是指从一个小区切换到另一个小区所需要的时间。建议设置合理的切换时间以保证切换的及时性和无缝性。 3.切换优先级：UE可以设置切换优先级，以指定小区切换的优先级顺序。建议根据UE需求和网络条件进行适当的切换优先级设置。 综上所述，LTE小区驻留、重选和切换的参数设置对于LTE网络的性能和用户体验至关重要。针对不同场景可以根据信号强度，负载均衡，移动速度等因素合理设置这些参数，以实现高质量的通信服务。然而，参数设置也需要小心，避免频繁的切换和重选，以确保网络稳定性和用户满意 小区重选及相关参数配置 重选概念和分类： 小区重选〔cell reselection〕：指UE在空闲模式下通过监测邻区和当前小区的信号质量以选择一个最好的小区提供服务信号的过程。当邻区的信号质量及电平满足S准则且满足一定重选判决准则时，终端将接入该小区驻留。 小区重选过程包括测量和重选两部分过程，终端根据网络配置的相关参数，在满足条件时发起相应的流程 重选分为： 系统内小区测量及重选：同频小区测量、重选和异频小区测量、重选 系统间小区测量及重选 LTE中，SIB3-SIB8全部为重选相关信息 重选优先级 与2/3G网络不同，LTE系统中引入了重选优先级的概念 –在LTE系统，网络可配置不同频点或频率组的优先级，通过广播在系统消息中告诉UE，对应参数为cellReselectionPriority，取值为〔0….7〕 系统内同频优先级 系统内异频重选优先级 异系统优先级 –优先级配置单位是频点，因此在相同载频的不同小区具有相同的优先级 –通过配置各频点的优先级，网络能更方便地引导终端重选到高优先级的小区驻留到达均衡网络负荷、提升资源利用率，保障UE信号质量等作用 重选优先级也可以通过RRCConnectionRelease消息告诉UE，此时UE忽略广播消息中的优先级信息，以该信息为准。 重选测量启动准则 UE成功驻留后，将持续进行本小区测量。RRC层根据RSRP测量结果计算Srxlev，并将其与Sintrasearch和Snonintrasearch比较，作为是否启动邻区测量的判决条件 1对于重选优先级高于服务小区的载频，UE始终对其测量 2、对于重选优先级等于或者低于服务小区的载频 （1）同频：当服务小区Srxlev > Sintrasearch时，UE自行决定是否进行同频测量； 当服务小区Srxlev <= Sintrasearch或系统消息中Sintrasearch为空时，UE 必须进行同频测量 Srxlev=RSRP-qrxlevmin-max(pMaxOwnCell-P,0) 其中P为UE的最大发射功率：23dBm qrxlevminintraF Qrxlevmin L T E切换和重选 一、切换的原理 同频切换 同频切换丈量 开启丈量：RSRPofservingcell<-140+threshold1 封闭丈量：RSRPofservingcell>-140+threshold1 鉴于A3事件的切换 切换条件：RSRPatservingcell+a3Offset LNCEL5120ms—320ms320ms A3丈量报告上报间隔时间a3ReportIn120ms～ terval LNCEL60min—240ms1024ms 0(false A5事件开启开关同频切换A5门限enableCovH）,1 o LNCEL（true）—11 for服务小区threshold3LNCEL0～97db1db—40db A5事件同频切换A5门限threshold3 for邻区a LNCEL0～97db1db—46db 同频切换A5上报延a5TimeToTr0～ 迟时间igger LNCEL5120ms—320ms320ms A5丈量报告上报间a5ReportInt120ms～ 隔时间erval LNCEL60min——240ms 异频切换 异频切换丈量 开启丈量：RSRPofservingcell<-140+threshold2InterFreq+hysThreshold2InterFreq, 知足条件后连续a2TimeToTriggerActInterFreqMeas时间开启丈量（A2事件） 封闭丈量：RSRPofservingcell>-140+threshold2a+hysThreshold2a,知足条件后连续 a1TimeToTriggerDeactInterMeas时间封闭丈量（A1事件） 鉴于A3事件切换 切换条件：Mn-hysA3OffsetRsrpInterFreq>Ms+a3OffsetRsrpInterFreq 知足异频A3切换条件后，连续a3TimeToTriggerRsrpInterFreq时间后开始上报丈量 报告，间隔a3ReportIntervalRsrpInterFreq时间从头上报，上报丈量报告以后，等候 eNB下发切换命令后履行切换。 鉴于A5事件的切换 切换条件：Ms+hysThreshold3InterFreq LTE小区重选及选择 LTE驻留到合适的小区, 停留适当的时间（1秒钟）后,就可以进行小区重选的过程。通过小区重选，可以最大程度地保证空闲模式下的UE驻留在合适的小区。 在空闲模式下，通过对服务小区和临近小区测量值的监控，来触发小区重选。重选触发条件的核心内容就是：存在有比服务小区更好的小区，且更好小区在一段时间内都保持最好。这样一方面UE尽量重选到更好的小区去,另一方面又保证了一定的稳定性,避免频繁的重选震荡. LTE中的小区重选,分为同频的小区重选和异频的小区重选(包括不同RAT之间的小区重选）两种。与小区重选有关的参数来源于服务小区的系统消息SIB3，SIB4和SIB5。 SIB3中包含了小区同频和异频(包括Inter－RAT）重选的信息。 ，表示服务小区RSRP的滞在cellReselectionInfoCommon中定义了参数Q Hyst 后效应，用于进行小区重选排序R准则（下面将会介绍)的公式计算，目的是为了减少重选振荡。 在cellReselectionServingFreqInfo中定义了Snonintrasearch，threshServingLow和cellReselectionPriority. cellReselectionPriority定义了服务频率在异频小区重选的优先级，在0到7之间取值,其中0代表优先级最低。异频的小区切换基于优先级值的大小， UE 通常总是会尝试驻留在优先级高的小区。相邻小区的优先级在SIB5中广播。除此之外, LTE还可以通过RRC层的信令，定义针对每个UE特定的小区频率优先级. Snonintrasearch 用于进行/异频小区重选时，判断是否进行异频小区重选测量的门限参数。在异频重选的情况下,如果相邻小区的优先级高于服务小区，UE需要进行异频小区重选测量。另外，如果此Snonintrasearch参数没有在系统消息内广播，UE也需要进行异频小区的重选测量。否则，UE可以选择,只有当服务小区的S值小于等于Snonintrasearch时，才进行异频小区的重选测量；threshServingLow定义了UE在重选优先级较低的小区时，服务小区的测量门限，在此情况下，目标小区也必须满足一定的测量门限(将在下面介绍)。 在intraFreqCellReselectionInfo中，定义了和同频小区重选有关的参数.其中： Sintrasearch用于进行同频小区重选时，判断是否进行同频小区重选的门限参数。当LTE服务小区的S值小于等于Sintrasearch时，就要执行同频小区重选 LTE网络重选及切换参数详解 重选参数是指移动终端在连接LTE网络时，根据一定的条件选择合适的基站进行连接或手over到其他基站的过程。常见的重选参数有： 1.重选门限：重选门限是一个重要的参数，用来判断当前基站的信号质量。当移动终端接收到相邻基站的信号质量超过重选门限时，就会重选到该基站上。重选门限可以根据不同场景进行调整，如城市和农村场景可以设置不同的门限值。 2.重选计时器：重选计时器是用来控制移动终端选择合适基站之间的时间间隔。一般来说，重选计时器的时间越短，移动终端重选基站的频率就越高，反之亦然。 切换参数是指移动终端在已经连接上一些基站时，根据一定的条件进行与其他基站的切换过程。常见的切换参数有： 1.切换门限：切换门限是用来判断移动终端在当前基站信号质量下是否需要切换到另一个基站。当移动终端接收到其他基站信号质量超过切换门限时，就会触发切换操作。 2.切换时机：切换时机是用来控制移动终端切换到其他基站的时机。切换时机可以基于信号质量、基站负载等条件进行设置。 除了上述常见的重选和切换参数，还存在一些其他的参数 1.重选和切换优先级：当移动终端同时满足重选和切换条件时，优先级参数可以决定选择哪个操作执行。优先级参数可以调整，以适应不同的场景需求。 2.基站选择黑白名单：移动终端可以根据用户设定的黑白名单，选择连接或不连接特定的基站。 3.频段选择：移动终端可以根据支持的频段和网络状况，选择合适的频段进行连接。 总的来说，重选和切换参数在LTE网络中起着重要的作用，能够提高用户的通信质量和体验。根据实际需求，可以调整这些参数，使其更加适合不同的网络场景和用户需求。同时，运营商和设备厂商也可以通过对重选和切换参数的优化，提供更好的网络性能和用户体验。 小区级与邻区级同频切换参数说明 1、参数定义及同频切换触发条件： 小区级切换优化参数主要包括同频切换幅度迟滞、同频切换偏置、同频切换时间迟滞；邻区级切换优化参数主要包括同频邻区关系中的小区偏移量（CIO）。 基于朔黄铁路LTE系统同频切换的触发条件： ①RSRP（n）＞RSRP（s）+HoA3Hyst+ HoA3Hyst -CIO（s-n） ②当条件①满足且持续时长大于HoA3TTT 备注： RSRP（n）：邻小区（neighbor cell）接收电平 RSRP（s）：主用小区(serving cell)接收电平 HoA3Hyst: 同频切换幅度迟滞IntraFreqHoA3Hyst HoA3Hyst: 同频切换偏置IntraFreqHoA3Offset HoA3TTT: 同频切换时间迟滞IntraFreqHoA3TimeToTrig CIO（s-n）: 小区偏移量CellIndividualOffset（邻区级参数，s-n） 2、详细参数说明： 同频切换幅度迟滞IntraFreqHoA3Hyst ➢含义：该参数表示同频切换测量事件A3的迟滞，可减少由于无线信号波动导致的同频切换事件的触发次数，降低乒乓切换以及误判,该值越大越容易防止乒乓和误判。 ➢界面取值范围：0~30 ➢单位：0.5分贝 ➢实际取值范围：0~15，步长：0.5 ➢建议值：2 ➢对无线网络性能的影响：增大迟滞Hyst，将增加A3事件触发的难度，延缓切换，影响用户感受；减小该值，将使得A3事件更容易被触发，容易导致误判和乒乓切换。 同频切换偏置IntraFreqHoA3Offset ➢含义：该参数表示同频切换中邻区质量高于服务小区的偏置值。该值越大，表示需要目标小区有更好的服务质量才会发起切换。 ➢界面取值范围：-30~30 内容：参数功能及设置、切换原理、信令流程、优化案例等。 1LTE切换原理 1.1Intra-eNodeB切换 触发事件：A3事件（同频切换），A5事件（异频切换） 当UE从当前所处的服务小区切换到同一eNodeB下的另一小区时，会发生Intra-eNodeB切换。 基于X2接口的切换 触发事件：A3事件（同频切换），A5事件（异频切换） 当两个eNodeB之间存在X2接口时，UE从当前所驻留的服务小区切换到另一eNodeB时，可采用基于X2接口的切换。 基于S1接口的切换 触发事件：A3事件（同频切换），A5事件（异频切换） 当两个eNodeB之间不存在X2接口，或X2接口不可用时，UE从当前所驻留的服务小区切换到另一eNodeB时，可采用基于S1接口的切换。 1.1.1LTE到3G的切换 实现LTE到3G的切换首先需要满足几个前提： 1.网络侧，LTE系统和3G系统均支持LTE到3G的PS切换 2.UE侧，UE需要支持LTE到3G的PS切换，UE的Feature Group Indicator bit位8 和bit位22数值必须为1。 LTE到3G切换的流程概述： 1.LTE基站如果收到UE上报的A2测量报告，发现LTE的覆盖较差。 2.LTE基站通过RRC重配置消息对UE配置B2事件的测量的相关参数。 3.LTE基站收到B2事件的测量报告后，通过MobilityFromEutranCommand 通知UE发起到3G的切换。 4.LTE基站收到UE上发的MobilityToUtranComplete，切换成功。 主要的LTE RRC空口信令： ●UE上报B2测量报告：Measurement Report ●UE在LTE小区收到往3G切换命令：MobilityFromEutranCommand ●UE向LTE小区反馈到3G切换成功：MobilityToUtranComplete 具体的切换信令流程如下： 1．切换准备信令流程（3GPP 23.401） 2．切换执行信令流程（3GPP 23.401） LTE同频异频切换参数研究报告 一、LTE切换的基本理论 1、切换事件介绍 依据以下切换事件表和泸州LTE现网切换事件的设置，事件A3相比事情A4更合理，事件A3相当于处于动态的切换状态；事件A4比较的呆板，必须要邻区达到一个电平值才会发起切换。因此，在同频和异频切换采用A3较理想。 A4采用绝对门限，可以运用到室分与宏站之间的切换，确保邻小区达到一定的电平值才切换，更容易控制用户占用室分与宏站的比例。 2、切换判决 a、测量：同频一直测量邻区，异频采用A1、A2控制测量 b、 A3触发条件：Mn+Ofn+Ocn-Hys>Ms+Ofs+Ocs+Off 在以上切换公式中，现网有效控制切换参数Hys和Off是对于所有邻区统一设置，Ocn是针对小区对小区单独设置 二、参数设置研究 1、同频切换参数 目标：减少网格切换次数，提升下载速率。 由A3事件控制切换，同频邻区一直处于测量状态，因此，切换参数控制就在于判决阶段。相关参数设置如下： 2、异频切换参数 目标：加快异频切换速率，达到同频切换的效果。 开网时由A4事件控制，网格内宏站异频切换修改为A3，室分与宏站保持不变。异频切换需要A1、A2控制切换测量。 三、网格效果验证 拉网对比数据都是使用相同的软件和相似的网络测试条件，目前每次测试的速率都不够稳定，后续需要继续验证每次测试下载速率的稳定性。 1、龙马拉网对比：覆盖均值提升4.3dbm，下载速率提升5.2mbps，切换次数减少144次。 2、江阳拉网对比：覆盖均值提升3.15dbm，下载速率提升4.81mbps，切换次数减少147次。 四、典型案例 1、同频切换 簇8验证：切换次数由163次降到69次，下载速率由36.25mbps提升到38. 24mbps，提升2mbps。（注：下载速率经常有一定的波动，关注后期速率的稳定性） 通过参数的验证，簇的切换总次数明显下降，乒乓切换次数明显减少，下载速率有所提升。 1.切换流程 1.1切换流程 【1】 图1 LTE切换流程 切换流程如下： • UE产生并上报测量报告，报告中包含一个目标小区（RSRP高于当前服务小区） •源 eNodeB 进行切换判决，选定一个适合的目标小区并向其所属eNodeB发起切换请求。 •目标 eNodeB 收到切换请求后向源eNodeB 提供切换执行所需的参数如CI、频点、上下行资源等。 •源 eNodeB 向UE发送‘MOBILITY FROM E-UTRA’ RRC 信令. • UE收到该信令后, 断开与源eNodeB 的连接并开始与目标eNodeB建立连接。在此期间数据传输中断，包括以下几个步骤： –下行同步 –目标eNodeB根据PRACH上测量结果提供时间提前量TA（Timing advance）。采用非竞争性随机接入，参见接入文档 –数据传输 •一旦上行建立，相应RRC信令将被发送给目标eNodeB通知切换完成。 •目标eNodeB 通知 MME（Mobility Management Entity ）切换成功， MME 将下行数据转由目标eNodeB 发送并向UE回应‘MOBILITY FROM E-UTRA’ 信令。 • UE 收到切换回应后，切换全过程完成。 LTE中，同频、异频切换都是硬切换，切换流程基本一致。 对于切换中断时间，定义为UE在PDCCH（Physical Downlink Control Channel）上收到handover command至其准备开始PRACH传输的时间， T interrupt = T search + T IU + 20 ms T search 为收到handover command后搜索未知目标小区的时间，如目标小区已知则T search =0 ms. T IU 为确定新小区PRACH所需的时间。 LTE多频点重选与切换参数策略研究 1、概述 随着LTE800网络建设的铺开，形成了四层网络（1。8G、2.1G、2.6G和L800M)，网络复杂的提升,对各层网络之间的切换和重选要求大大提升，由于LTE800带宽为5M网络与LTE1800网络相比在数据业务体验上存在劣势。所以需要合理配置LTE1800与LTE800网络的异频切换和异频重选参数，避免用户在 LTE1800和LTE800覆盖均较好区域占用LTE800网络,影响用户使用感知。各个网络的覆盖范围如下图所示： 2、目的 本次LTE多频点重选与切换参数策略研究，主要目的是通过对LTE的驻留、重选和切换策略进行分析，通过原理分析及实际场景测试找到合适的空闲态驻留和重选、连接态切换策略及参数设置或优化原则，力求达到最佳的网络覆盖及性能。 3、LTE小区选择、重选、切换原理 3。1、LTE终端小区选择满足S准则: 基于RSRP：Srxlev = Qrxlevmeas – (Qrxlevmin + Qrxlevminoffset) –Pcompensation 基于RSRQ：Squal = Qqualmeas – (Qqualmin + Qqualminoffset) 相关参数介绍： Srxlev：小区搜索接收功率值 Squal :小区搜索信号质量值 Qrxlevmeas :小区测量接收功率值 Qqualmeas ：小区测量信号质量值 Qrxlevmin ：小区最小接收功率值 Qqualmin ：小区要求的最小信号质量值 Qrxlevminoffset ：相对Qrxlevmin的偏移值，当驻留在VPLMN中周期性搜索更高优先级的PLMN时用于计算S准则 Qqualminoffset ：相对Qqualmin 的偏移值 Pcompensation ：max（PEMAX –PPowerClass，0）（dB) （PEMAX –PUMAX））和0之间的最大值 PEMAX :网络侧定义LTE终端的上行最大发送功率 PPowerClass ：根据UE功率等级而规定的LTE终端RF最大输出功率目前现网采用的LTE终端驻留是基于RSRP的S准则。 3。2、LTE终端同频重选原理 LTE终端同频RSRP测量启动规则: 如果系统不在SIB3中下发同频测量启动门限该参数，则UE不管当前服务小区信号质量如何，都将进行同频/同优先级小区测量.否则UE根据信号质量决定是否启动同频小区测量，当服务小区收到的信号电平Srxlev低于SintraSearch 才会触发对邻区的同频测量，反之则不测量，同频RSRQ测量启动规则同上。 LTE终端同频重选遵循R准则： UE在当前服务小区驻留超过1s； 在小区重选时间内，满足R准则，邻区测量的信号质量Rn一直高于服务小区测量的Rs； 相关参数介绍： 服务频点重选优先级，在SIB3中广播; 异频频点重选优先级，在SIB5中广播； EutranReselTime（异频邻区重选时间，默认1s）；LTE小区重选及参数探究
LTE网络重选及切换参数详解
东莞LTE切换专题分析报告
LTE多种场景下小区驻留、重选、切换参数设置研究报告
lte重选与切换
LTE小区重选及选择
杭州华为LTE小区重选、切换参数设置
LTE多种场景下小区驻留重选切换参数设置研究报告

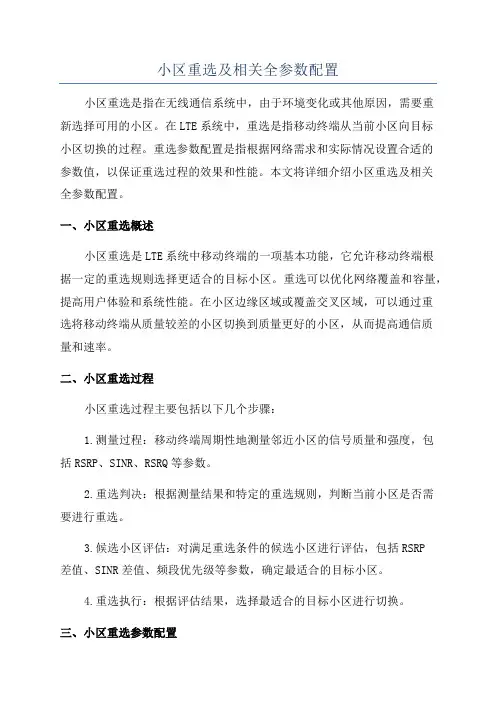

小区重选及相关参数配置
