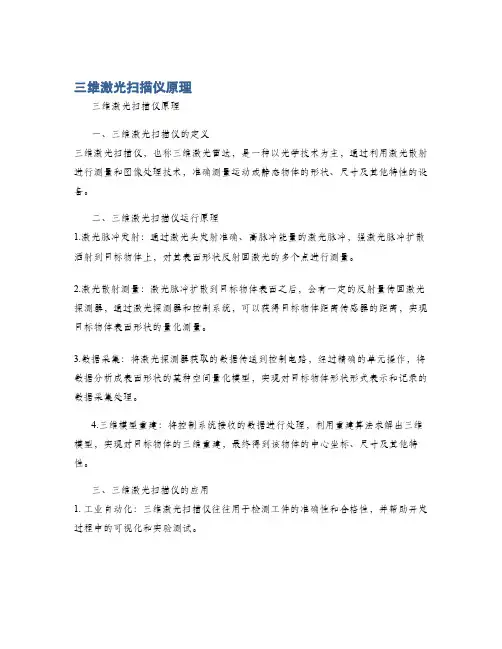

地面三维激光扫描仪测量原理

1 地面三维激光扫描仪测量原理

地面三维激光扫描系统主要有三部分组成，扫描仪、控制器(计算机)和电源供应系统，如图1 所示。激光扫描仪本身主要包括激光测距系统和激光扫描系统，同时也集成ＣＣＤ和仪器内部控制和校正等系统。在仪器内，通过一个测量水平角的反射镜和一个测量天顶距的反射镜同步、快速而有序地旋转，将激光脉冲发射体发出的窄束激光脉冲依次扫过被测区域，测距模块测量每个激光脉冲的空间距离，同时扫描控制模块控制和测量每个脉冲激光的水平角和天顶距，最后按空间极坐标原理计算出扫描的激光点在被测物体上的三维坐标。整个内外部系统如图1 所示。

扫描仪的内部有一个固定的空间直角坐标系统。当在一个扫描站上不能测量物体全部而需要在不同位置进行测量时；或者需要将扫描数据转换到特定的工程坐标系中时，都要涉及到坐标转换问题。为此，就需要测量一定数量的公共点，来计算坐标变换参数。为了保证转换精度，公共点一般采用特制的球面标志和平面标志，如图2所示。

点云数据以某种内部格式存储，因此用户需要厂家专门的软件来读取和处理，OPTEC 的ILRIS-3D软件，Cyrax2500 的Cyclone 软件、LMS-Z420 的3D-RiSCAN 软件和Zoller + Fr?hlich 的LFM软件、MENSI 的Realworks 等都是功能强大的点云数据处理软件，他们都具有三维影像点云数据编辑、扫描数据拼接与合并、影像数据点三维空间量测、点云影像可视化、空间数据三维建模、纹理分析处理和数据转换等功能。

三维激光扫描测量技术及其在测绘领域的应用

三维激光扫描测量技术及其在测绘领域的应用徐晓雄刘松林李白随着信息技术研究的深入及数字地球、数字城市、虚拟现实等概念的出现，人们对空间三维信息的需求更加迫切。基于测距测角的传统工程测量方法，在理论、设备和应用等诸多方面都已相当成熟，新型的全站仪可以完成工业目标的高精度测量，GPS可以全天候、一天24小时精确定位全球任何位置的三维坐标，但它们多用于稀疏目标点的高精度测量。随着传感器、电子、光学、计算机等技术的发展，基于计算机视觉理论获取物体表面三维信息的摄影测量与遥感技术成为主流，但它在由三维世界转换为二维影像的过程中，不可避免地会丧失部分几何信息，所以从二维影像出发理解三维客观世界，存在自身的局限性。因此，上述获取空间三维信息的手段难以满足应用的需求，如何快速、有效地将现实世界的三维信息数字化并输入计算机成为解决这一问题的瓶颈。三维激光测量技术的出现和发展为空间三维信息的获取提供了全新的技术手段，为信息数字化发展提供了必要的生存条件。20世纪90年代，随着三维激光扫描测量装置在精度、速度、易操作性、轻便、抗干扰能力等性能方面的提升及价格的逐步下降，它在测绘领域成为研究的热点，应用领域不断扩展，逐步成为快速获取空间实体三维模型的主要方式之一。

使用国产地面激光扫描仪扫描的输电线三维模型三维激光扫描测量技术的特点三维激光扫描测量技术克服了传统测量技术的局限性，采用非接触主动测量方式直接获取高精度三维数据，能够对任意物体进行扫描，且没有白天和黑夜的限制，快速将现实世界的信息转换成可以处理的数据。它具有扫描速度快、实时性强、精度高、主动性强、全数字特征等特点，可以极大地降低成本，节约时间，而且使用方便，其输出格式可直接与CAD、三维动画等工具软件接口。目前，生产三维激光扫描仪的公司有很多，它们各自的产品在测距精度、测距范围、数据采样率、最小点间距、模型化点定位精度、激光点大小、扫描视场、激光等级、激光波长等指标会有所不同，可根据不同的情况如成本、模型的精度要求等因素进行综合考虑之后，选用不同的三维激光扫描仪产品。

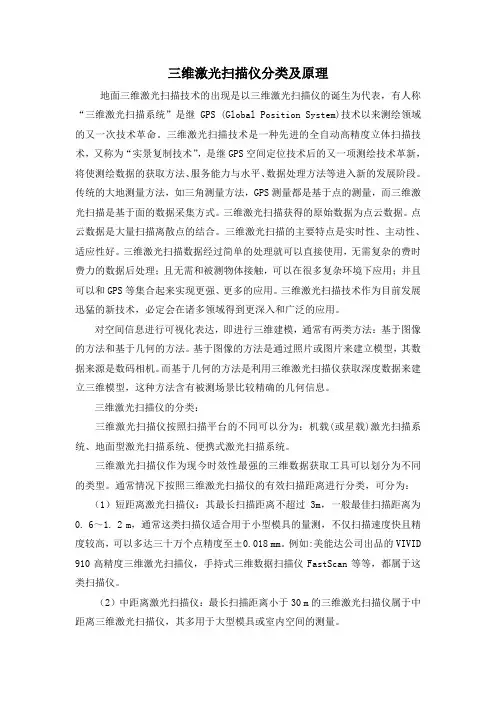

三维激光扫描分类及工作操作规范

三维激光扫描分类及工作操作规范 Revised by Hanlin on 10 January 2021

一、地面激光扫描系统 1、概述地面激光扫描仪系统类似于传统测量中的全站仪，它由一个激光扫描仪和一个内置或外置的数码相机，以及软件控制系统组成。二者的不同之处在于激光扫描仪采集的不是离散的单点三维坐标，而是一系列的“点云”数据。这些点云数据可以直接用来进行三维建模，而数码相机的功能就是提供对应模型的纹理信息。 2、工作原理三维激光扫描仪发射器发出一个激光脉冲信号，经物体表面漫反射后，沿几乎相同的路径反向传回到接收器，可以计算日标点P与扫描仪距离S，控制编码器同步测量每个激光脉冲横向扫描角度观测值α和纵向扫描角度观测值β。三维激光扫描测量一般为仪器自定义坐标系。X轴在横向扫描面内，Y轴在横向扫描面内与X轴垂直，Z轴与横向扫描面垂直。获得P的坐标。进而转换成绝对坐标系中的三维空间位置坐标或三维模型。 3、作业流程整个系统由地面三维激光扫描仪、数码相机、后处理软件、电源以及附属设备构成，它采用非接触式高速激光测量方式，获取地形或者复杂物体的几何图形数据和影像数据。最终由后处理软件对采集的点云数据和影像数据进行处理转换成绝对坐标系中的空间位置坐标或模型，以多种不同的格式输出，满足空间信息数据库的数据源和不同应用的需要。（1）、数据获取利用软件平台控制三维激光扫描仪对特定的实体和反射参照点进行扫描，尽可能多的获取实体相关信息。三维激光扫描仪最终获取的是空间实体的几何位置信息，点云的发射密度值，以及内置或外置相机获取的影像信息。这些原始数据一并存储在特定的工程文件

三维激光扫描仪

利用三维激光扫描仪提取塌陷裂缝张飞跃（西安科技大学，陕西西安 710600）摘要：三维激光扫描技术作为一种新兴的测量技术，是一种先进的、自动化的、非接触式、高精度三维激光技术，是继GPS之后测量技术的又一次革新。由于地面沉降引起的地裂缝是一种日趋普遍且显著的地质问题，对矿区地表作物及生态产生重大影响。利用三维激光扫描仪并结合数字图像技术提取塌陷裂缝是对三维激光技术应用的又一次扩展。论文对三维激光扫描仪进行了详细的介绍说明并通过对矿区实地数据的处理和分析，探索三维激光扫描仪在地表变形监测领域的应用理论和方法。关键词：三维激光扫描技术，点云数据处理，数字滤波，裂缝信息提取 Using three-dimensional laser scanner to extract Surface crack ZHANG Fei-Yue (xi’an university of science and technology) Abstract：As a new measurement technique,three-dimensional laser scanning technology is an advanced, automated, non-contact, high-precision three-dimensional laser technology, following another GPS measurement technology innovations. Due to cracks caused by ground subsidence is a common and increasingly significant geological problems, there has a significant impact on the mine surface crops and https://www.360docs.net/doc/482703353.html,ing three-dimensional laser scanner and digital image technology to extract collapse crack is another expansion of three-dimensional laser technology .This paper has been illustrated and described in detail by mine field data processing and analysis for three-dimensional laser scanner,to explore the three-dimensional laser scanner application theory and methods in the field of surface deformation monitoring. Key words: Three-dimensional laser scanning technology，Point cloud data processing，Digital Filter，Cracks information extraction 0 引言三维激光扫描系统是一种集高新科技于一身的空间数据获取系统。利用地面三维激光扫描技术，可以进行复杂地形地貌的地区或是管线设施密集的工厂进行扫描作业，并可以直接实现各种大型的、复杂的、不规则、标准或非标准的实体或实景三维数据完整的采集，进而快速重构出实体目标的三维模型及线、面、体、空间等各种制图数据。同时，还可对采集的三维激光点云数据进行各种后处理分析，如测绘、分析、模拟、展示、监测、虚拟现实等操作。在矿山开采沉陷研究中，传统地表沉陷观测方法在地表变形盆地主断面上步设一定密度的监测点获取地表变形数据。监测点数量有限，并且在较长的观测周期中出现因监测点难以保护而造成点位丢失的现象，给之后的数据处理工作带来

地面三维激光扫描技术在测绘中的应用

地面三维激光扫描技术在测绘中的应用发表时间：2018-11-21T16:53:28.040Z 来源：《防护工程》2018年第20期作者：房劲松张永洁[导读] 随着全球化进程的不断推进，我国科学技术的不断提高，在工程的测绘技术当中也取得了巨大的进步，地面三维激光扫描技术就是其中较为出色的应用。天津华铁工程咨询有限公司天津市 300011 摘要：随着全球化进程的不断推进，我国科学技术的不断提高，在工程的测绘技术当中也取得了巨大的进步，地面三维激光扫描技术就是其中较为出色的应用。对比传统的工程测绘方式，地面三维激光扫描技术有着高科技、易操作、精度高等特点，配合可视化技术的深入应用，地面三维激光扫描技术不仅在工程方面，在其他行业中也得到了大量的应用和快速的发展。关键词：三维激光扫描技术；测绘；应用引言：三维激光扫描技术是近年来在GPS 技术之后出现的一项新兴测绘技术。与传统测绘技术相比不同的是，在三维激光扫描技术中能够通过先进的技术手段实现对复杂环境当中空间的深入测绘。一、三维激光扫描技术介绍三维激光扫描技术是信息科技化时代的一门新技术，最先是在国外研究开发而成的。它主要是以三维激光扫描仪作为主要仪器设备，根据激光测距的基本原理，运用扫描镜、伺服马达设备，根据既定目标要求对相关的领域进行扫描定位，从而按流程获取三维坐标和纹理信息，进而体现三维场景。三维激光扫描技术是一项系统的流程，通过进行准确定位、测量、记录、计算然后上传从而完成整个扫描定位过程。根据扫描空间的不同，具体可以分成地面激光扫描技术和空中激光扫描技术，在国外很多国家三维激光扫描技术应用领域比较广泛，应用在船舶、航天航空、建筑业、军事、医学、交通、汽车、考古等多方面领域都有所涉及和应用，国内的话主要在考古和工程建设方面应用比较多，比较常见。由于空中激光扫描技术都有固定的领域、模式和应用途径，所以本文主要研究地面激光扫描技术，其实操作流程非常简单，主要是运用水平与垂直的全自动高精度进行扫描，进而根据具体原理和测算公式画出明确的三维坐标，从而实现和真实情况相一致的虚拟三维模拟场景。地面型三维激光扫描技术主要组成部分是三维激光扫描仪、数码相机、内部控制软件等组成。二、地面三维激光扫描技术的特征一是分辨率高、精度高。三维激光扫描技术能够快速准确地获得被测物体的表面的海量点云信息，从而运用测点的间隔位置，对扫描对象的表面进行高密度三维数据信息采集，分辨率非常精确，甚至可以达到2 至3 毫米。而且不需要与扫描物体进行直接接触，不需要发反射棱镜，对扫描物体也不用进行任何的操作或者移动，从而自动获取三维数据，并且数据信息非常稳定。这是传统的扫描测量技术所不能实现的。三是，数据采样率高，主要是运用脉冲激光进三维激光扫描仪进行扫描，采样点的速率高达几千点每秒，如果要是运用相位激光方法测量的三维激光扫描仪，采样点的速率高达几十万点每秒。四是效率快。地面三维激光扫描技术由于采用的是非接触式测量方式，直接能够从被测目标表面获取信息，因此采集信息非常快，获得信息效高，大大提高了信息采集速度。三、地面三维激光扫描技术在工程测量中的实际应用情况探析目前地面三维激光扫描技术在工程测量中的应用领域非常广泛，建筑行业已经对地面三维激光扫描技术非常重视，并从实际应用中体验到地面三维激光扫描技术的优势，目前地面三维激光扫描技术在工程测量中的专业应用方面主要包括地形图的测绘、测算土方量、测量竣工、以及构建三维模型。具体在工程测量中的应用一定要按照流程进行，一是要在扫描前期进行贮备，二是在扫描过程中对点云数据进行全面收集和采集，三是对点云信息进行配准核对，最后是对点云信息数据进行分析处理。 3.1地面三维激光扫描技术在地形图的测绘领域的应用这种技术主要是为了解决采用传统的测量方式不能测量的情况，比如在断臂地区等，可以运用激光扫描技术运用非接触性手段，测量被测目标的地貌等，在进行地形图的测绘过程中，在进行点云数据的处理分析时必须要结合周边的地形地貌以及外界因素进行全面数据收集和测量，不能单一地只对测量目标进行信息采集，否则这样就会造成地形图的不完整、不全面、不系统，不能对工程施工开展提供准确和全面的测量信息和数据支持。需要说明的是在提取和绘制地物的过程中，要进行信息的全面提取，充分运用三维激光扫描技术的软件性能，对点云数据的房屋的具体角度、地点进行选取，进而按照软件编程和技术规范进行绘制，按照公式进行计算从而确定具体比例，完成整个绘制的全过程。在计算等高线时，要对地物地貌的点云数据进行排除，从而运用人工绘制和自动绘制两种方式相结合的方式，具体可以应用平均面迭代法进行不必要的数据排除，然后在此基础上进行数据计算，这是一个反复的过程，只有多次进行测算和数据排除，才能保证获取准确的地物地貌数据。最后一步成图制作和编辑阶段，这时候需要根据前两步对等高线、地形图之间的关系进行系统分析，将所有的数据进行叠加计算，对照实际采集的照片和计算的点云数据，从而进行手工校对和核实、调整。总之通过运用地面三维激光扫描技术在进行地形图测绘时可以大大提高测绘效率、准确性，克服信息采集的模式和难度，更容易获得地貌的具体特征。 3.2地面三维激光扫描技术在土方量计算领域的应用该技术的主要流程是第一步进行图点云数据处理，以此设计基准面，再是对地物进行剔除，最后按照计算公式得出土方量。这个过程必须要注意的是要和工程实际相结合，对各个控制点进行准确测算和监控，从而提高准确性。比如在某个工程中，需要根据道路纵横断的信息，对土方填挖量进行计算，这时按步骤进行一步步操作，第一步收集数据，包括设计道路的纵横断、道路红线以及边坡三个方面的数据，第二部构建模型，在收集完数据之后根据相关技术构建曲面模型，第三部运用外也扫描数据建立实地的地面模型，并进行坐标转化。最后一步，将曲面模型和地面模型按比例进行增减计算，从而核算出土方量。 3.3地面三维激光扫描技术在道路竣工测量的应用该技术主要是通过三维激光扫描仪代替水准仪进行测绘，从而获得道路中的样图以及纵横段，它进一步减少的外业的工作强度，全面促进工作效率的提高。具体流程是首先转换坐标系，然后提取三维坐标、等高线生成，最后绘制道路样图和纵横断，在精确度方面有很大的优势。 3.4地面三维激光扫描技术在三维模型构建方面的应用

地面三维激光扫描测量技术及其应用分析

地面三维激光扫描测量技术及其应用分析宋宏1，2 (1.武汉大学测绘学院武汉 430079；2.中煤航测遥感局西安 710054) 摘要：三维激光扫描技术是国际上近期发展的一项高新技术。目前许多发达国家已将这一先进技术用于空对地观测及工业测量系统，快速获取特定目标的主体模型，我国在863计划中也重点支持了这一研究方向。本文论述地面三维激光扫描技术的原理分类和应用现状，比较了相关技术方法之异同，评价了地面扫描仪优缺点，指出该技术面临的诸多挑战。关键词：三维激光扫描技术 LIDAR激光雷达地面激光扫描仪近景摄影测量三维建模 1 引言激光扫描系统平台分为机载和地面两大类型。地面三维激光扫描系统，与激光测距技术点对点的距离测量不同，激光扫描技术的发展为人们在空间信息获取方面提供了全新的技术手段，使人们从传统的人工单点数据获取变为连续自动获取批量数据，提高了量测的精度与速度。 2 地面三维激光扫描技术的基本原理，仪器技术指标和分类 2.1 三维激光扫描仪测量原理径向三维激光扫描仪是一种集成了多种高新技术的新型三维坐标测量仪器，采用非接触式高速激光测量方式，以点云形式获取地形及复杂物体表面的阵列式几何图形的三维数据。仪器要包括激光测距系统、扫描系统和支架系统，同时也集成CCD数字摄影和仪器内部校正等系统。典型的径向三维激光扫描仪有很多，如Optech ILRIS-36D、Leica HDS 3000、Mensi GX RD 200+等。目前三维激光扫描仪主要采用TOF脉冲测距法(Time of Flight)，是一种高速激光测时测距技术，采用脉冲测距法的三维激光点坐标计算方法，如式（1）所示。三维激光扫描仪通过脉冲测距法获得测距观测值S，精密时钟控制编码器同步测量每个激光脉冲横向扫描角度观测值α和纵向扫描角度观测值θ。三维激光扫描测量一般使用仪器内部坐标系统，X轴在横向扫描面内，Y轴在横向扫描面内与X轴垂直，Z轴与横向扫描面垂直。由此可得三维光脚点P 坐标(X s，Ys，Zs)的计算公式：图1三维激光扫描系统工作原理图2 采用脉冲测距法的三维激光点坐标 2.2 地面扫描仪技术指标 1) 典型的地面三维激光扫描仪毫米级精度仪器见表1。表1：中远距离的毫米级仪器装备主要技术指标生产厂家 Optech Leica Mensi 产品 ILRIS-36D HDS3000 GX RD200+ 激光安全性 Class 1 1500nm Class 3 Class 3 532nm 距离精度 7mm@100m 单点4mm@50 单点7mm@100m 定位精度 8mm@100m 6mm@50 单点12mm@100m

三维激光扫描技术

三维激光扫描技术三维激光扫描技术三维激光扫描技术又被称为实景复制技术，作为20 世纪90 年代中期开始出现的一项高新技术，是测绘领域继GPS技术之后的又一次技术革命，通过高速激光扫描测量的方法，大面积、高分辨率地快速获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等信息，由这些大量、密集的点信息可快速复建出1:1的真彩色三维点云模型，为后续的业处理、数据分析等工作提供准确依据。具有快速性，效益高、不接触性、穿透性、动态、主动性，高密度、高精度，数字化、自动化、实时性强等特点，很好的解决了目前空间信息技术发展实时性与准确性的颈瓶。它突破了传统的单点测量方法，具有高效率、高精度的独特优势。三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型，主要通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据，大量的空间点位信息。是快速建立物体的三维影像模型的一种全新的技术手段。三维激光扫描技术使工程大数据的应用在众多行业成为可能。如工业测量的逆向工程、对比检测；建筑工程中的竣工验收、改扩建设计；测量工程中的位移监测、地形测绘；考古项目中的数据存档与修复工程等等。三维激光扫描原理三维激光扫描仪利用激光测距的原理，通过高速测量记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。由于三维激光扫描系统可以密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。三维激光扫描技术引入建筑工程的意义随着三维扫描技术的发展与成熟，它很快成为空间数据获取的一种重要技术手段，并在很多行业引起技术性变革的热潮。目前，国建筑行业处于变革的阶段，BIM在我们从事的行业中引爆，但是都处于一种建模，碰撞分析，检测等方面，但都没有深入衔接现实，忽略施工工地数据流与建筑信息模型间的流通转化，何谈运维，所以bim模型去哪了？并没有贯穿到bim 的全生命周期中去。三维激光扫描技术在BIM中的应用是最基础的一个重要环节，对现场实际数据的采

三维激光扫描

9.3三维激光扫描仪及其在地形测量中的应用三维激光扫描仪是无合作目标激光测距仪与角度测量系统组合的自动化快速测量系统，在复杂的现场和空间对被测物体进行快速扫描测量，直接获得激光点所接触的物体表面的水平方向、天顶距、斜距、和反射强度，自动存储并计算，或得点云数据。最远测量距离可达数千米，最高扫描频率可达每秒几十万，纵向扫描角θ接近90o，横向可绕仪器竖轴进行360o全圆扫描，扫描数据可通过TCP/IP协议自动传输到计算机，外置数码相机拍摄的场景图像可通过USB数据线同时传输到电脑中。点云数据经过计算机处理后，结合CAD可快速重构出被测物体的三维模型及线、面、体、空间等各种制图数据。目前，生产三维激光扫描仪的公司很多，典型的有瑞典的Leica公司、美国的3DDIGITAL公司和Polhemus公司、奥地利的RIGEL公司、加拿大的OpTech 公司等。它们各自产品的测距精度、测距范围、数据采样率、最小点间距、模型化点定位精度、激光点大小、扫描视场、激光等级、激光波长等指标会有所不同，可根据不同的情况如成本、模型的精度要求等因素进行综合考虑之后，选用不同的三维激光扫描扫描仪产品。图12-21是几种不同型号的地面三维激光扫描仪。一、地面三维激光扫描仪测量原理无论扫描仪的类型如何，三维激光扫描仪的构造原理都是相似的。三维激光扫描仪的主要构造是由一台高速精确的激光测距仪，配上一组可以引导激光并以均匀角速度扫描的反射棱镜组成。激光测距仪主动发射激光，同时接受由自然物表面反射的信号从而可以进行测距，针对每一个扫描点可测得测站至扫描点的斜距，再配合扫描的水平和垂直方向角，可以得到每一扫描点与测站的空间相对坐标。如果测站的空间坐标是已知的，则可以求得每一个扫描点的三维坐标。地面三维激光扫描仪测量原理图如图12-22所示。地面三维激光扫描仪测量原理主要分为测距、扫描、测角和定向等4个方面。 1.测距原理激光测距作为激光扫描技术的关键组成部分，对于激光扫描的定位、获取空间三维信息具有十分重要的作用。目前，测距方法主要有脉冲法和相位法。脉冲测距法是通过测量发射和接收激光脉冲信号的时间差来间接获得被测目标的距离。激光发射器向目标发射一束脉冲信号，经目标反射后到达接收系统，

浅谈三维激光扫描技术原理及应用

浅谈三维激光扫描技术原理及应用摘要：三维激光扫描技术是—种新型的测绘技术，被称为“实景复制技术”。本文介绍了三维激光扫描仪的系统分类、基本原理、技术特点，探讨了三维激光扫描技术的应用。关键词：三维激光扫描技术工作原理技术特点应用 1、引言近年来，随着工程测量服务领域的不断拓宽以及三维设计制造对测量精度的要求，传统的测量仪器如全站仪、断面仪等已不能满足高精度的三维坐标采集和“逆向工程”的需要。相比这些传统的测量技术，三维激光扫描技术具有极大的技术优势，特别是在数据采集方面，具有高效、快捷、精确、简便等特点，被广泛的应用于各个领域。 2、三维激光扫描技术随着三维激光扫描仪在工程领域的广泛应用,这项国际上近期发展的高新技术已经引起了广大科研人员的关注。这种技术采用非接触式高速激光测量方式，来获取地形或复杂物体的几何图形数据和影像数据，最终通过后处理软件对采集的点云数据和影像数据进行处理分析，转换成绝对坐标系中的三维空间位置坐标或者建立结构复杂、不规则场景的三维可视化模型，既省时又省力,同时点云还可输出多种不同的数据格式，做为空间数据库的数据源和满足不同应用的需要。 2.1 三维激光扫描系统组成整个系统通常由以下四部分组成：1)三维激光扫描仪；2）数码相机；3）后处理软件；4)电源以及附属设备。如图1：图1 地面激光扫描仪系统组成与坐标系 2.2 三维激光扫描仪的分类三维激光扫描仪按照扫描平台可以分为：机载(或星载)激光扫描系统、地面型激光扫描系统、便携式激光扫描系统。三维激光扫描仪作为现今时效性最强的三维数据获取工具，按照其有效扫描距离可进行如下分类： (1)短距离激光扫描仪：其最长扫描距离不超过3m，一般最佳扫描距离为
