喷淋和消火栓水量计算

位消防水箱的消防储水量

(2011-03-02 14:18:01)

转载

标签：

分类：设计规范

设计

措施

杂谈

规范依据：

1、《建规》GB50016-2006第8.4.4条：设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。消防水箱的设置应符合下列规定：“消防水箱应储存10min 的消防用水量。当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m3时，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需消防储水量大于18m3时，仍可采用18m3。”

2、《高规》GB50045-95第7.4.7.1条：“高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。”计算举例：

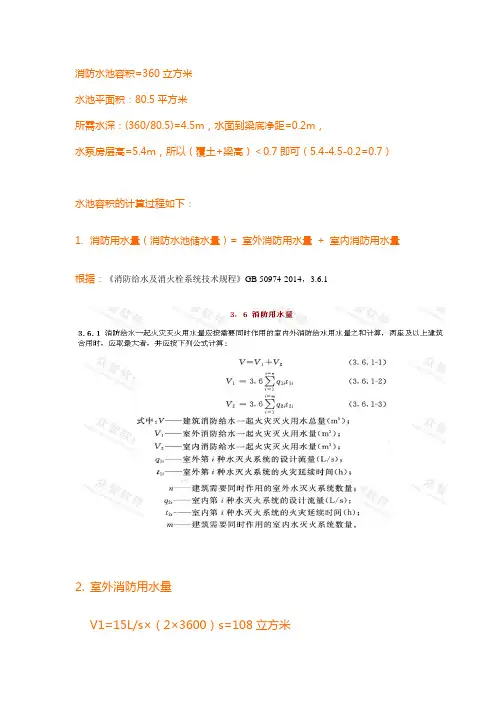

【例】：

1、按一次、一点火灾消火栓用水量计算：

L1=t·n1·l1=10×60×3×5=9000L=9T

L1: 一次、一点火灾消火栓总用水量（l） t: 火灾初期供水时间。按10分钟计算。

n1：水枪支数，按2～３支水枪同时出水计算，取n=3 l1：每支水枪出水量。19mm的出水量为4·6～5·7L/s，取其平均值5L/s 。

2、按一次、一点火灾自动喷水灭火系统初期用水量计算：

L2=t·n2·l=10×60×3×1.3=2340L=2.34T

L2: 一次、一点火灾自动喷水灭火总用水量（l） t: 火灾初期供水时间。按10分钟计算。

n2：喷头支数，通常按３支相继出水计算，取n=3

3、按一次、一点火灾消火栓与自动喷水灭火系统用水量之和计算:

L= L1+L2=9 + 2.34 = 11.34(T) < 18 T

高层建筑屋顶水箱储水量的实际工程计算过程中一般都不会超过18m3。这是因为，无论是低层建筑还是高层建筑，其储水量都是按一次、一点的火灾机率计算的，并且是按火灾初期用水量考虑(建议按10min用水量计算)。尤其是高层建筑是以自救为主，出水30s之后水泵应能自动启动。

高位消防水箱的储水量，通过计算小于18m3时，应选用18m3；而当计算的储水量大于18 m3时，应选用计算数值。”也是符合规范条文精神的。【自王渭云高规宣讲材料】

，《高规》“7.4.7.1 高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。”
