余热发电项目技术方案

饱和蒸汽发电项目

技术方案

编制单位：

第一章项目概况 (1)

第二章项目现有发电条件 (1)

2.1现有余热

2.2蒸汽利用情况

第三章余热发电方案拟定 (2)

3.1汽轮机部分

3.2发电机及配电保护部分

3.3工艺流程图

3.4方案特点

第四章循环水系统 (5)

第五章电气系统 (5)

5.1电气主接线

5.2系统组成

5.3控制保护系统

5.4站用电配电

5.5直流配电系统

5.6过电压保护和电力装置的接地

5.7主要电气设备选型

第六章总平面设计布置方案 (6)

6.1场址选择

6.2总平面设计主要技术指标

6.3建筑设计方案

第七章项目内容及投资预算 (7)

7.1建设内容

7.2项目投资预算

第八章项目主要技术经济指标及建设周期 (10)

8.1项目营运主要经济指标

8.2项目建设周期

结语 (10)

第一章项目概况

现有两台饱和蒸汽锅炉，蒸汽产汽量分别为6.0T/H和5.3T/H，锅炉工作制度为330天/年、24H/天。目前所产蒸汽全部排空，为实现节能减排，有效利用能源，要求利用现有余热条件，制定发电方案。

第二章项目现有发电条件

2.1现有余热

根据现场考察及甲方提供的条件，现有余热锅炉产汽情况如下表：

2.2蒸汽利用情况

经向甲方了解，目前业主生产工艺没有利用蒸汽的负荷，生产所产生的饱和蒸汽经过管网后直接排空，没有任何利用。详见下表：

第三章余热发电方案拟定

根据上述热能条件，初步拟定发电方案为：饱和蒸汽凝汽式汽轮机发电机组方案，本方案主要设备及参数如下：

3.1汽轮机部分

3.1.1汽轮机参数

排汽参数：0.014Mpa（a），52.6℃

回热抽汽参数：0.612 Mpa（a），160℃,0.9 t/h

额定工况：6500rpm,

进汽量：10.3 t/h，

补汽量：1.0 t/h，

电功率：1.29MW，

汽耗：7.98kg/(kw.h),

热耗：16957KJ/(kw.h)。

3.1.2汽轮机随机清单

⑴、随机工具一套、随机备件一套

⑵、循环水泵2台

⑶、交流油泵1台

⑷、给水及蒸汽管道、电动阀门1台

⑸、凝结水泵2台

⑹、DEH（汽机电调系统）、ETS（汽机停电保护）、TSI（汽机安全监视装置）1套

⑺、凉水塔：800立方/时1座

3.2：发电机及配电保护部分

3.2.1：发电机参数

数量：1台

额定功率：1500KW，

频率：50HZ，

发电机出口电压：10.5KV

（注：发电机部分包括可控硅励磁装置）

3.2.2：发电机控制屏 1面

3.2.3：发电机保护屏、微机保护 1套

（包括：差动保护、速断保护、复合电压闭锁过流保护、负序、零序等。）

3.2.4：pT柜计量励磁 1套

3.2.5：发电机出线柜 1面

3.2.6：电力电缆、控制电缆 1批

3.2.7：同期装置及中央信号盘 1面

3.2.8：厂变进线柜、保护、控制柜 2面

3.3本方案工艺流程图如下：

并网

3.4.3结构合理，调节简单、灵敏、运行平稳，调节方式为全液压或电液调节

3.4.4本系统对进汽量适应范围较广，即使停掉一台锅炉，也不会影响机组运行，只是减少机组总输出功率。

第四章循环水系统

本项目设备冷却用水拟采用循环系统。循环冷却水系统包括循环冷却水泵、冷却构筑物、循环水池及循环水管网。该系统运行时，循环冷却水送至凝汽器，然后再利用循环水泵的压力送至冷却塔，冷却后的水又重新循环使用。

本工程根据系统工艺要求，设置总循环水量约为880立方/小时

第五章电气系统

5.1电气主接线

发电机组出线通过联络柜与厂变母线相连接，余热电站与电力系统并网运行，并网同期点分别设于发电机出口开关和厂变联络开关处。

5.2电气系统组成

5.2.1发电机及10.5KV电力线路的高压一次回路及控制保护系统

5.2.2发电站的控制、照明配电系统

5.2.3直流电源系统

5.2.4防雷/防浪涌系统

5.3控制保护系统（DCS）

采用该系统可实现对余热发电站电力系统的检测和保护，对整个系统的运行状态进行实时的监控和记录，并对系统运行出现异常情况能够及时的发出报警和提示，但考虑到本方案的机组装机容量并不很大，从节约投资的角度考虑，也可以不予配置。

5.4站用电配电

发电机出线口电压：10.5kv

站用低压配电电压：0.4kv

站用辅机电压：0.23kv

正常站用照明电压：380v/220v

事故照明：（DC）220v

检修照明电压：36v/12v

5.5直流配电系统

配DC220V直流电源一套，初定电池容量为12V/100AH，其主要供电范围：

A、事故照明

B、其他直流负载

5.6过电压保护和电力装置的接地

5.7.1发电机母线及发电机中性点均设有电站专用避雷针。

5.7.2电力装置的接地：

高压系统为接地保护，低压系统为接零保护，接地系统为TN—S 系统，在汽轮发电机房、水处理、发电机出线小间、高低压配电室及电站中央控制室等场所均设置接地装置。并通过电缆沟及电缆桥架上的接地干线，将各处的接地装置连接起来，形成电站的接地网络。

5.7主要电气设备选型

1）l0KV 高压配电设备选用金属铠装全封闭中置式高压开关柜

2）400V 站用低压配电设备选用传统低压配电屏

3）可控硅励磁装置随发电机配套。

第六章总平面设计布置方案

6.1场址选择

本方案中发电站选择在业主现在的饱和蒸汽排汽口处，选择该处有几个好处，一是可以利用厂内现有在管网，无需额外增加建设费用，二是该处有杂物房，稍加改造即可用作发、配电机房，三是该处距离厂变（10.5KV）只有100多米，发电站发出的电力经过输电缆即可与厂变并网使用。

6.2总平面设计主要技术指标

6.3建筑设计方案

本项目主要建筑物用地面积330 m2

汽轮发电机厂房15m X 18m= 270 m2

冷却塔6m X 10m= 60 m2

建筑设计依据适用、安全、经济、美观的原则, 并根据热力、电、水各专业提供的生产要求，进行建筑物平立面及内部空间设计。

汽机房布置：

汽机房长15m，宽18m，采用单层布置，底层标高±0.000m，汽轮发电机组纵向布置，后端留出足够的距离，确保发电机转子能够抽出和装入发电机，并且尾部±0.000m层为设备检修场地，房顶设有一台16/3.2t电动双梁桥式起重机，轨顶标高为12.5m，跨度为10.5m；±0.000m；另外，在汽机房发电机端设有一个通向室外的大门，可通行汽车，便于设备进厂。辅助间布置：

辅助间长15m,宽6m,柱距6m,底层±0.000m设有低压配电室、卫生间等；设有机电集中控制室及车间办公室

冷却塔靠边布置。

第七章项目内容及投资预算

7.1建设内容

本项目由以下系统构成：

7.1.1发电系统——含汽轮机、发电机等；

7.1.2电气系统——含高压接入、低压配电、自动化控制及工控仪表等；7.1.3厂房等建筑物（土建）——含汽轮发电机房、循环冷却水塔及泵房等；

7.1.4循环冷却水系统。

7.2项目清单

项目材料清单

第八章项目主要技术经济指标及建设周期

8.1项目运营主要经济指标

8.2项目建设周期预计：230天

结语：

本方案设计遵循了节能、安全可靠及最大限度利用现有热能的原则，采用国内目前最为先进和最为成熟的技术和设备，结构简单，操作方便，占地少，效率高，施工周期短，投资回收快，能帮助企业顺利实现节能减排和提高企业综合效益的目的。

饱和蒸汽发电项目余热发电项目技术方案.doc

饱和蒸汽发电项目技术方案编制单位：

目录第一章目概况????????????????? 1 第二章目有条件?????????????? 1 2.1 现有余热 2.2 蒸汽利用情况第三章余方案定?????????????? 2 3.1 汽轮机部分 3.2 发电机及配电保护部分 3.3 工艺流程图 3.4 方案特点第四章循水系????????????????? 5 第五章气系????????????????? 5 5.1 电气主接线 5.2 系统组成 5.3 控制保护系统 5.4 站用电配电 5.5 直流配电系统 5.6 过电压保护和电力装置的接地 5.7 主要电气设备选型第六章平面布置方案?????????????? 6 6.1 场址选择 6.2 总平面设计主要技术指标 6.3 建筑设计方案第七章目内容及投算?????????????? 7 7.1 建设内容 7.2 项目投资预算第八章目主要技指及建周期????????10 8.1 项目营运主要经济指标 8.2 项目建设周期 ???????????????????????10

第一章项目概况现有两台饱和蒸汽锅炉，蒸汽产汽量分别为 6.0T/H 和 5.3T/H ，锅炉工作制度为 330 天/ 年、 24H/天。目前所产蒸汽全部排空，为实现节能减排，有效利用能源，要求利用现有余热条件，制定发电方案。第二章项目现有发电条件 2.1 现有余热根据现场考察及甲方提供的条件，现有余热锅炉产汽情况如下表：序号蒸汽源蒸汽压蒸汽温锅炉工作蒸汽量 (t/h) 备注力（Mpa）度( ℃) 时间(天) 1 锅炉 A 2.8 230 330 5.3 2 锅炉 B 2.8 230 330 6 合计 2.8 230 330 11.3 2.2 蒸汽利用情况经向甲方了解，目前业主生产工艺没有利用蒸汽的负荷，生产所产生的饱和蒸汽经过管网后直接排空，没有任何利用。详见下表：序号项目蒸汽 (t/h) 压力（ Mpa） 1 余热锅炉产汽11.3 2.8 2 热负荷0 0.6 3 回热抽汽0.9 0.6 4 补汽 1.0 2.8 5 热平衡+11.4 2.8

余热发电设计方案

水泥有限公司 2000t/d水泥窑余热发电工程（5MW）项目技术方案

目录 1 项目申报基本概况 (1) 1.1项目名称 (1) 1.2项目地址 (1) 1.3项目建设规模及产品 (1) 1.4项目主要技术经济指标 (1) 2 拟建项目情况 (3) 2.1建设内容与范围 (3) 2.2建设条件 (3) 2.3装机方案 (4) 2.4电站循环冷却水 (11) 2.5化学水处理 (12) 2.6电气及自动化 (13) 2.7给水排水 (16) 2.8通风与空调 (16) 2.9建筑结构 (16) 2.10项目实施进度设想 (18) 2.11组织机构及劳动定员 (19) 3 资源利用与节约能源 (21) 3.1资源利用 (21) 3.2节约能源 (21)

附：原则性热力系统图

1 项目申报基本概况 1.1 项目名称项目名称：水泥有限公司2000t/d水泥窑余热发电工程（5MW）1.2 项目地址，与现有水泥生产线建在同一厂区内。 1.3 项目建设规模及产品根据2000t/d水泥窑的设计参数和实际运行情况，建设规模拟定为：在不影响水泥熟料生产、不增加水泥熟料烧成能耗的前提下，充分利用水泥生产过程中排出的废气余热建设一座装机容量为5MW纯低温余热电站。产品为10.5kV电力。 1.4 项目主要技术经济指标主要技术经济指标一览表

2 拟建项目情况 2.1 建设内容与范围本项目根据2000t/d水泥生产线的实际运行情况、机构管理和辅助设施，建设一座5MW纯低温余热电站。本项目的建设内容与范围如下：电站总平面布置；窑头冷却机废气余热锅炉（AQC炉）；窑尾预热器废气余热锅炉（SP炉）；窑头冷却机废气余热过热器（简称AQC-SH）；锅炉给水处理系统；汽轮机及发电机系统；电站循环冷却水系统；站用电系统；电站自动控制系统；电站室外汽水系统；电站室外给、排水管网及相关配套的土建、通讯、给排水、照明、环保、劳动安全与卫生、消防、节能等辅助系统。 2.2 建设条件 2.2.1 区域概况 2.2.2 余热条件根据公司提供的水泥窑正常生产15天连续运行记录，废气余热条件如下。（1）窑头冷却机可利用的废气余热量为：废气量（标况）：140000Nm3/h 废气温度： 310℃ 含尘量： 20g/Nm3 为了充分利用上述废气余热用于发电，通过调整废气取热方式，将废

发动机余热发电系统设计方案

发动机余热发电系统设计方案 1.1 课题研究的背景我国建设节约型社会的现状不容乐观，进入21世纪以来，我国经济社会继续保持了快速发展的势头，取得了有目共睹的伟大成就，也遭遇前所未曾有过的资源约束和环境制约。针对这些情况，中央适时地提出了建设资源节约型、环境友好性社会等一系列新的观念和决策。节约型社会目的是通过“加快建设资源节约型社会，推动循环经济发展。解决全面建设小康社会面临的资源约束和环境压力问题。保障国民经济持续快速协调健康发展(国办发(2004330号文件)，强调在经济活动中节约资源和保护环境的同等重要性，要求经济效率和环境保护并驾齐驱。要求人类发展生态经济，追求以节约资源、能源和减少污染为前提的生念经济效率，要求人类在经济活动中实现经济与环境的协凋统一。目前，建没节约型社会多从节能技术、绿色技术、循环经济等方面展开，这有利于节约型社会建设的深入发展。在现在这个飞速发展的社会通无疑是很重要的一块，而汽车、飞机、船舶等交通运输工具又是不可或缺的，而发动机是汽车、飞机、船舶等交通运输工具的核心部件，其应用围非常广泛。随着人类社会的发展，发动机的数量急速增加。以汽车为例，2005年汽车保有量达3300万台，预计2010年将超过7000万台。与之相对应的是发动机数量的剧增和废热的大量排放。调查研究表明，发动机燃料燃烧所发出的能量只有34％～38％（柴油机）或25％～28％（汽油机）被有效利用。其它的能量被排放到发动机体外，仅由排气带走的热量就占进入发动机中的燃料所产生热量的30％～45％。这一方面造成了较大的能源浪费，另一方面使周边环境温度升高，带来了城市的热岛效应等不良影响。热污染首当其冲的受害者是水生物，由于水温升高使水中溶解氧减少，水体处于缺氧状态，同时又使水生生物代率增高而需要更多的氧，造成一些水生生物在热效力作用下发育受阻或死亡，从而影响环境和生态平衡。此外，河水水温上升给一些致病微生物造成一个人工温床，使它们得以滋生、泛滥，引起疾病流行，危害

余热发电热控施工方案.pdf

水泥余热发电项目热控设备安装施工方案审核：批准：编制：目录 1、工程概述 4 2、编制依据 4 3、施工准备 4 3.1施工员要对图纸进行详尽的研究4 3.2施工工具及附属设备4 3.3设备材料质量验收4 3.4施工环境4

4、主要施工内容：4 5、主要施工方法5 5.1盘柜基础槽钢制作安装5 5.2控制室内盘柜、操作台安装5 5.3接地系统安装5 5.4电气线路安装6 5.5仪表供电系统安装6 5.6取源部件安装7 5.7流量取源部件7 5.8物位取源部件7 5.9分析取源部件8 6、仪表设备安装8 7、仪表管路安装8 8、质量保证措施9 8.1文件控制9 8.2材料设备的管理9 8.3计量设备管理9 8.4过程控制9 8.5熟悉、理解图纸9 8.6认真做好自检9 8.7质量证体系9 9、安全措施10 10、现场文明施工10 11、竣工验收10

工程概述本工程建设规模为2000t/d水泥窑余热发电工程（5.0MW），利用水泥生产线产生的高温烟气，使余热锅炉产生蒸汽推动汽轮机发电，本工程由水泥有限公司筹建，由监理有限公司负责建设期间的监理工作，由电力安装公司负责安装全厂热控设备安装。编制依据 2.1 设计图纸和相关设备厂家技术资料 2.2《工业自动化仪表工程及验收规范》GB50093-2002 2.3《自动化仪表安装工程质量检验评定标准》GBJI31-90 2.4《建筑工程施工现场供用电安全规范》GB50194-93 施工准备 3.1施工员要对图纸进行详尽的研究

施工员要对图纸进行详尽的研究，在现场施工前发现图纸设计存在的缺陷和错误，在图纸会审时把问题提出并尽快解决。对参加施工的人员要进行施工技术交底和安全技术交底。 3.2施工工具及附属设备施工中需用的主要施工机具、试验设备、标准表准备齐全。 3.3设备材料质量验收设备材料到货后，检查其包装及密封状况是否良好，开箱进行外观检查，清点数量与清单是否相符，规格型号与设计要求是否一致，附件及备件是否齐全，有无说明书及技术文件。 3.4施工环境室内土建工程包括地面、屋内、墙面、门窗及装饰工程等施工完毕。工艺设备基本安装就位，管架安装完毕。对施工有影响的模板、脚手架拆除、杂物清除干净。 4、主要施工内容：（1）中央控制室内盘柜、操作台基础槽钢制作及安装（2）中央控制室内盘柜、操作台安装（3）接地系统安装（4）电气线路安装（5）供电系统安装（6）取源部件安装（7）仪表单体调试（8）仪表设备安装（9）仪表管路安装

玻璃余热发电方案..

玻璃有限责任公司余热发电项目技术方案

二零一一年一月

玻璃余热综合利用发电项目技术方案目录一、玻璃余热回收概况 (1) 二、本厂窑炉尾气状况 (3) 三、装机方案及主机参数 (4) 1、烟气状况 (4) 2、装机方案 (4) 3、主机参数 (4) 四、工程设想 (5) 1、厂区规划及交通运输 (5) 2、热力系统及主厂房布置 (5) 3、供排水系统 (8) 4、电气系统 (9) 5、给排水系统 (9) 6、消防系统 (9) 7、热力控制系统 (10) 8、土建部分 (10) 五、项目实施计划 (11) 1、项目实施条件 (11) 2、项目实施进度 (12) 六、经济效益分析 (13) 1、技术技经指标 (13) 2、经济效益评估 (13)

一、玻璃余热回收概况我国目前160余条浮法玻璃熔炉大量排放的400～500℃高温烟气，所携带的热能相当于总输入热量的35～50%，因此多数玻璃企业都会安装热管式余热锅炉来回收部分烟气热能，产生蒸汽，用于重油燃料加热和北方地区冬季供暖。即便如此，烟气余热的利用率也只有20%左右，仍有大量的高温烟气直排烟囱，烟气所带走的热损失非常惊人，既污染了环境，又浪费了宝贵的烟气余热资源，尤其是在南方地区或以天然气为燃料的玻璃生产企业这种现象就更为突出。利用玻璃熔炉高温烟气余热进行发电的设想：为进一步提高余热利用率，可通过设置高效的发电用立式水管余热锅炉来充分回收玻璃熔炉的高温烟气余热资源，将其转换成过热低压蒸汽，通入汽轮发电机发电，产生使用方便、输送灵活的清洁电能，扩大余热利用途径。玻璃熔炉余热发电工程设计应遵循的原则：不影响玻璃的正常生产，整个热力发电系统应以稳定可靠为前题，不改变常年运行的玻璃生产企业的生产工艺和参数，不因余热发电而影响玻璃产品质量。树立“玻璃生产是主业，发电是副业，副业不能影响主业，主业应兼顾副业”的工作指导思想。无论项目施工，还是发电运行，都不能停止重油加热所需蒸汽的供应。发电效益最大化：对于中低温余热利用，关键在于工艺和设备允许范围内充分利用余热，并使设备的使用效率最高，使余热发电最大化。对于低参数汽轮发电机组而言，影响其发电量的是三个主要参数：过热蒸汽流量、压力和温度，其中流量对发电量起决定性影响，压力和温度对单位质量蒸汽的焓和汽轮机的内效率（热能转化为机械能的效率）有影响，但其

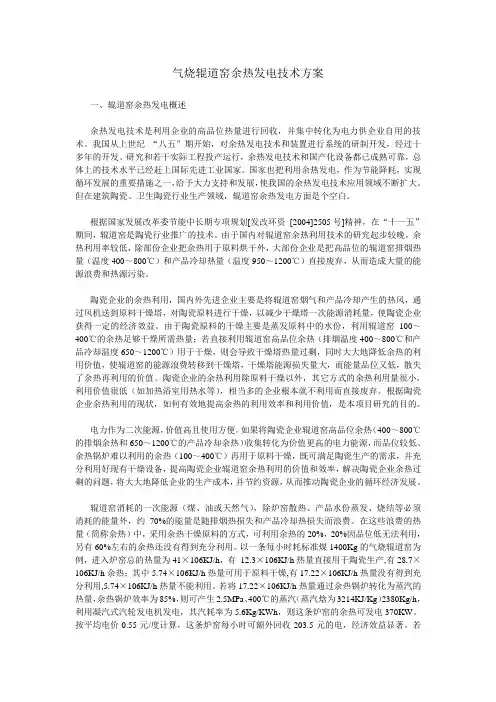

气烧辊道窑余热发电技术方案
