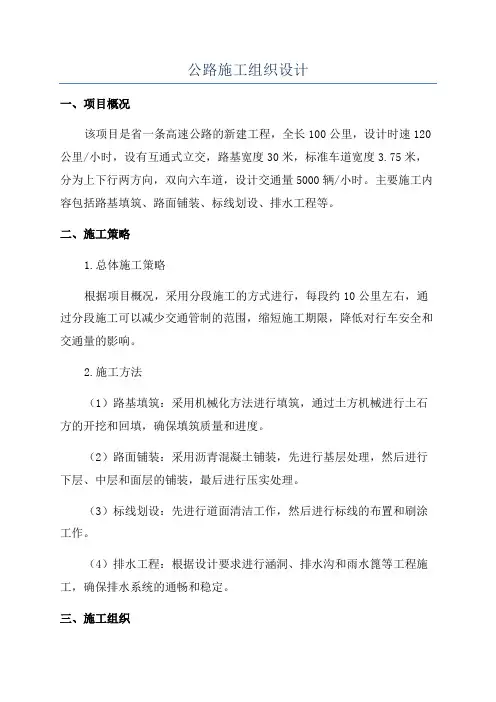

公路施工组织设计-完整版
(此文档为word格式，下载后您可任意编辑修改！)
第一章、总体施工组织布置及规划
第二章、主要工程项目的施工方案、方法与技术措施（尤其对重点、关键和难点工程的施工方案、方法及其措施）
第三章、工期保证体系及保证措施
第四章、工程质量管理体系及保证措施
第五章、安全生产管理体系及保证措施
第六章、环境保护、水土保持保证体系及保证措施
第七章、文明施工、文物保护保证体系及保证措施
第八章、项目风险预测与防范，事故应急预案
第九章、其他应说明的事项
附表
附表一、施工总体计划表
附表二、分项工程进度率计划（斜率图）
附表三、工程管理曲线
附表四、施工总平面图
第一章、总体施工组织布置及规划
1、施工组织机构
根据施工任务需要，为方便和有效地进行施工管理，我单位决定组建项目经理部”，经理部由项目经理、项目副经理、项目技术负责人组成。项目部下设工程技术部、后勤部、质检部、试验室、计量统计部、安保部、物机部、办公室及财务部七部二室，下设路基、桥涵、防排水、隧道五个施工处，负责本标段的全部施工任务。各施工处根据工程的实际需要分别设置若干专业化施工队，详见下组织机构框图：
2、承包人驻地建
项目部按照照顾主要，兼顾一般的原则，为方便施工管理拟将项目经理部设于中段左侧100m，各职能部门在经理部办公。
2.1、资源供应
2.1.1．供水
根据现场考察，本合同段无大河流，但是小溪流较多，可抽取经检验合格后用于工程施工；施工人员生活用水可与当地政府部门协商解决。
2.1.2．供电
根据现场考察，本标段内附近村镇均有供电设施，施工用电可与当地政府部门协商解决，同时自备多台发电机组供停电或线路问题及非正常时期应急供电。
2.1.3．主材及其它材料
钢材、水泥、钢绞线等主材采用获部优或省优称号的国家大中型企业产品或业主指定的生产厂家购买，按材料用量计划分批利用现有的陆路交通进购。桥面防水材料、支座等选用部优、国优产品并征得业主、监理工程师的同意后进购。所有进购材料都确保符合质量要求。
2.2 现有交通
现有交通：本合同段附近县乡公路较多，所有物资、生活用品等通过公路运输均较方便。
2.3 通讯等辅助设备
为有效、及时地组织施工生产及对外联络，本标段组织机构进场后，将迅速与当地电信部门取得联系，在项目经理部及各施工队各安装1部电话，同时配若干部移动电话及对讲机，以保证各施工点、作业面的正常工作联络。
2.4混凝土构件预制、混凝土拌和站及底基层拌合场的布置
拟在中段附近设一个大型砼拌合场，内设箱梁预制场，另在附近右侧设置一个砼拌合场，拌合站内设置有材料堆放场地，张拉台，员工宿舍，食堂等设施。
3、施工任务的安排
本项目按项目法进行管理，实行项目经理负责制;项目部按照照顾主要，兼顾一般的原则，项目部下设路基、桥梁、涵洞、防排水、底基层五个施工处，负责本标段的全部施工任务。
第二章、主要工程项目的施工方案、方法与技术措施（尤其对重点、关键和难点工程的施工方案、方法及其措施）
一、路基土石方方案及施工方法
1、总体方案
以满足规范和设计要求，确保工期、工程质量和施工安全为原则；按先试验后正式、路堤挡土墙和桥台先行、合理安排涵洞施工、及时防护路堑坡面的施工顺序；采用先进的施工组织管理技术、机械设备和施工工艺，以试验检测作为主要技术手段，组织各区段顺序作业法施工。
土方开挖采用分层开挖，自上而下逐层进行，预留保护层，人工挂线刷坡。以履带式挖掘机开挖为主，土方挖运采用履带式挖掘机挖装、自卸车运输，短距离的本桩利用土方用自行铲运机拉运，推土机配合。
石方开挖以深路堑为重点组织施工。采用深孔预裂爆破或预留光爆层面爆破进行开挖。钻孔采用露天钻机和气腿式凿岩机。在短而浅的地段，用全断面开挖，路堑较深时采用横向分台阶法进行开挖。对于傍山路堑采用纵向台阶法施工，对于平缓横坡地段较长较深的路堑采用纵向分段分层法开挖。挖掘机配重载自卸汽车运输，推土机配合。
路堤施工前选择有代表性的路段作为试验段，进行现场工艺碾压试验，确定最佳含水量、填铺厚度、压实遍数、碾压速度等实施科学填筑压实工艺的参数。
路堤填筑按照采用“三阶段”、四区段”、八流程”的工艺流程组织施工。填土路堤采用推土机摊铺，平地机整平，振动压路机碾压；填石路堤采用推土机摊平，振动压路机碾压。桥涵区缺口和挡墙背后采用手扶振动压路机和蛙式打夯机压实。
2、路基开挖方法与技术措施
2.1.施工工艺
开挖前要先检查山体。做好堑顶截排水，开挖区要保证排水畅通；堑顶截水沟要及时铺砌或采取防渗措施，保证边坡稳定。做好开挖施工放线，正确标出边桩连接线。爆破开挖要依据现场实际情况进行爆破设计，确定爆破施工所需要的各种参数。
2.1.1.土方以机械开挖为主。
2.1.2 .石方能用机械直接开挖的用机械开挖，对较坚硬路段用爆破法开挖。当采用爆破作业时，施工计划和安全措施提前28天报工程师批准。石方爆破采用预裂爆破和预
留光爆层光面爆破的方式进行。
2.1.
3.对设计为浆砌防护的地段，开挖一级防护一级，决不能边坡全部开挖完后再做防护，防止边坡暴露时间过久导致边坡失稳。
2.2 石方爆破方案
2.2.1石方控制爆破施工的目的
确保边坡和堑顶山体的稳定、不被破坏。爆破的坡面必须平顺，尺寸符合设计要求，减少超、欠挖。保证周围建筑物、管线、人员的安全。爆后的方量达到预期的效果，石块块度适于铲挖装运。
2.2.2路堑石方控制爆破施工
本标段石质路堑开挖，采用台阶法钻爆施工，台阶高度一般6-10m，依据现场情况可适当调整开挖台阶高度。对围岩较好、石质均匀的路堑石方开挖采用深孔预裂爆破施工；对边坡围岩较差，平整度和稳定性要求较高的地段用预留光爆层光面爆破的方法施工。
3、路基填筑施工工艺及流程
3．1、施工测量
3.1.1、控制测量
在开工前应对业主提供交接的控制桩点进行复测，恢复和固定路线。根据各构造物工程施工的需要，设置三角控制网和高程控制点，包括中线及高程的复测，中线控制桩和水准点的复查和增设。对重要的控制桩和水准基点要用混凝土包护加固，并放出护桩。
3.1.2、施工放样
开工前应根据监理工程师的要求进行施工放样，在施工范围内测量放出线路中心线位置，根据设计图纸尺寸放出路基边缘、坡口、坡脚、边沟、护坡道、借土场、弃土场等具体位置，标明其轮廓，并测绘出路线的横断面，为计算工程数量提供依据，并提请监理工程师检查批准。
3.1.3、填筑试验
在进行全路段路基填筑前，要提前一周按照监理工程师的指示，修筑试验段。具体方法是按不同种类(主要是填土、土石混合料、填石三种)的填料选用不同的压实机械进行填筑试验，对每种类型的填筑进行长度不小于200米（全幅路基），找出机型、层厚、压实遍数同设计规定指标的规律曲线。经试验段施工后，选定合理的压实工艺参数，以此作为路基填筑工艺的依据。试验路段应选择在地质条件、断面形式均具有代表性的地
段。
现场压实试验应进行到能有效地使用该种填料达到规定的压实度为止。试验时应作好记录，记录压实设备类型、最佳组合方式、碾压遍数及碾压速度、工序、每层材料的松铺厚度、材料的含水量等，试验结果经监理工程师批准后，作为该种填料施工时使用的依据。
3.2、主要工艺流程及施工要点
按照施工规范要求和验收标准，结合我单位多年来在公路施工中摸索积累的施工经验，路堤填筑施工采用“三阶段、四区段、八流程”的作业程序组织施工。
三阶段：准备阶段——施工阶段——竣工验收阶段
四区段：填筑区——平整区——碾压区——检验区
八流程：场地清理——基底处理——分层填筑——摊铺整平——洒水晾晒——机械碾压——检验签证——路基整修
3.2.1、施工工艺流程
3.2.1.1、四区段
路基填筑施工顺线路纵向按填筑区—平整区—碾压区—检验区等四个区段进行布置，每区段纵向长度视现场情况可按150—200米划分。采用四区段布置路基填筑施工作业区域，是为了使各工序能够相对独立进行作业，各种机械设备各行其道，在各自的作业区域独立高效地进行施工作业，互不干扰，充分发挥其生产效能，提高生产效率，确保工程质量。
3.2.1.2、填筑区
填筑区是已经完成场地清理和基底处理施工后，经检查合格报请监理工程师批准同意进行填筑施工作业区域。施工中应根据试验确定的松铺厚度和每辆汽车的装载容量，计算确定汽车卸土的前后左右的间距和铲运机卸土速度，保证松铺厚度符合要求。
3.2.1.3、平整区
平整区是自卸汽车已经完成卸土作业的填筑区，专供推土机和平地机进行平整作业的施工区域。平整作业先由推土机进行粗平，将自卸汽车卸土后的土堆初步整平，形成一个大致的平整面，再由平地机进行终平，仔细将填筑面按照规范要求进行整平，形成线路中心顶面向两侧倾斜3-4%的横向排水坡。
3.2.1.4、碾压区
检验合格经过监理工程师批准可以进行碾压施工，专供压路机进行施工作业的区域。
3.2.1.5、检测区
按照试验确定的碾压遍数，已经完成压实工序施工，经监理工程师批准可以进行压实检测的区域，专供压实密度等各项指标检测的作业区域。检测合格后经监理工程师批准进入填筑作业区域循环，形成新的填筑区。
3.2.1.6、八流程
路基填筑施工工艺流程按以下八个步骤进行循环作业。场地清理—基底处理—分层填筑—摊铺整平—洒水或晾晒—机械碾压—检验签证—路基整修
路堤施工中必须始终坚持“三线四度”，三线即：中线、两侧边线，且在三线上每隔20米插一小红旗，明确中线、边线的控制点；四度即：厚度、密实度、拱度、平整度。控制路基分层厚度以确保每层控制拱度以确保雨水及时排出；控制平整度以确保路基碾压均匀及在下雨时路基上不积水。
3.3、施工要点
3.3.1、场地清理
a、开工前必须对图纸所示或监理工程师提供的各类现有建筑物、障碍物和设施的位置及场地清理情况，进行现场核对和补充调查，并将结果通知监理工程师核查。
b、根据现场地面实际条件及土质情况按施工规范及设计要求进行基底处理施工。场地清理根据填筑施工的需要，分期分批进行，每次清理长度不小于500米。
c、场地清理包括清除路基范围内的树根、草皮等植物根系，将原地面0.1m厚度以内的耕植土清除，挖除各种不适用材料，并将清除的表土和不适用材料运至监理工程师指定的弃土场堆放。
d、作好临时排水设施。排除地面积水和地下水，通过纵向、横向排水沟引入附近的沟渠或低洼处。临时排水设施与设计的路基排水系统相结合，避免造成不必要的浪费，降低工程成本。
3．3.2、基底处理
按照规范要求在经过场地清理的施工路段，要根据原地面情况进行基底处理、平整及压实。地面横坡在1：10—1：5时，应将表土翻松，再进行填筑，地面横坡陡于1：5时，进行台阶处理，应将地面挖成不小于1米宽的台阶，台阶顶面做成2%～4%的内倾斜坡，再进行路堤填筑。砂性土可以不挖台阶，将原地面翻松后即可以进行路堤填筑。
由于场地清理留下基坑、坑穴、沟槽等应用批准的适用填料回填，夯实到和周围同样的密实度。
原地面压实采用用50吨以上重型振动压路机碾压，其压实度不小于90%，所有填方作业均按图纸或监理工程师的要求施工。
3.3.3、分层填筑
路堤填筑必须在已经清理场地和基底处理经验收合格且监理工程师批准的路段进行，采用经试验合格且监理工程师批准的适用料和施工方案。
路堤填筑在线路的纵向和横向均必须由低向高，先从最低洼处按要求在经过处理的地基上分层、逐层填筑，待施工作业面扩大以后再按填筑区、平整区、碾压区、检测区进行分区流水长期循环作业。除低洼地段可进行路基横向宽度局部填筑外，填筑面积达到路基横断面全宽以后，在全断面范围内横向不得分区填筑。
按横断面全宽纵向水平分层填筑压实，分层厚度根据试验确定的数据严格控制。路堤每20m设一组标高点，但每次厚度不得超过30cm，但不小于20cm宽，以方便机械压实作业，保证完工后的路堤边缘有足够的压实度。采用自卸车卸土时，根据车容量计算堆土间距，以便平整时控制层厚度均匀。
3.3.4、摊铺整平
先用推土机进行初平，再用平地机进行终平，控制层面平整、均匀。对于填石路堤先用135KW以上推土机整平，然后用重型振动羊足碾（激振压力50吨以上）先行碾压，随后用石渣等嵌缝填坑。摊铺时填筑层顶面做成两侧倾斜3%—4%的横向排水坡，以利于填筑面均匀排水。
3.3.5、洒水或晾晒
根据填料的含水量取样试验测定的最佳含水量，确定是否对填料进行洒水或晾晒。对含水量不足的填料，采取在路基上的平整区内用洒水车进行洒水，洒水量要经过试验确定。填料含水量过大，超过最佳含水量时，运到路基上平整后进行晾晒，晾晒采用拖拉机挂圆盘耙翻松晾晒，填料的含水量控制在最佳含水量2% 左右时，才能确保路基的压实度。
3.3.6、机械碾压
采用激振压力重型振动压路机分层进行碾压；碾压前，先对填层的厚度及平整度和含水量进行检查，不符合要求时，用平地机再整平，确认符合要求后再进行碾压。开始碾压时，先用小吨位振动压路机对松铺土表面预压，再用平地机刮平，然后用大吨位振动压路机碾压。压实作业的施工顺序为：先压路基边缘，后压路基中间，先慢后快，先静压后振动的操作规程进行碾压。碾压施工中，压路机往返行使的轮迹必须重叠一部分，
光轮压路机重叠12轮宽，振动压路机重叠40-50cm，相临两区段纵向重叠2m。压实作业做到无偏压、无死角、碾压均匀。
非绿化区边坡压实采用改装的挖掘机进行边坡夯实，对于设计有绿化要求的坡面采用人工夯拍与种植植被相结合的方法进行。
3.3.7、检测
路基每层填筑压实后，及时进行检测，每层填土检测合格，并经监理工程师认可后，才能进行上层路基填筑。
试验人员在取样或测试前，先检查填料是否符合要求，碾压区段是否压实均匀，填筑层厚是否超过规定厚度。
细粒土压实检测采用核子密度湿度仪，并在检测前与灌砂法作对比试验（以灌砂法
荷载板试验法进行检验。对为基准），且定期标定；粗粒土、碎石土的压实质量采用K
30
于细粒土填土压实质量除进行压实检测外，同时进行K
试验。
30
检测分三级进行，“跟踪检测”“复检”、“抽检”，分别由施工队质检员、项目部安质科和监理工程师实施。
3.3.8、路面整修
路基分层填筑，当接近路基设计标高时，加强高程测量检查，以保证完工后的路基面的宽度、高程、平整度及拱度、边坡符合规范和设计要求。表面需补填时，如补填厚度小于10cm，将压实层翻挖10cm以上，再补填同类土重新整平压实路基加宽部分。
在整修阶段工人挂线清刷夯拍。路基经过整修后，要达到检验标准，做到肩棱明显、路拱坡面符合设计要求。
二、防护及排水工程施工方案及方法
1、路基防护
路基防护以绿色防护为主题，在充分考虑路基边坡稳定的前提下，做的防护工程坚固、耐用、美观、大方，同时考虑经济，追求视觉和环境上的美感。
对于路基高度大于3m的一般填方路基的边坡，采用填方拱形防护，对应竖肋位置预留渗水孔，排除路面结构层的渗水，浆砌片石护肩顶面用M7.5水泥砂浆封面，并作出3%de 向外横向坡度，竖肋两侧采用长方形的预制块，拱圈部分内侧采用圆心15度，半径为150cM，每块长度49cm的弧形拦水梗砼预制块。
挖方草灌结合防护使用于挖方土质边坡高度小于3M的路段，防护用的草灌结合品种应均能适应当地的气候，地质条件。
骨架护坡适用于土质挖方路基及全风化路段的边坡，将其片石护肩顶面用M7.5水泥砂浆封面，并作出3%的横向坡度。
2、路基排水
2.1排水工程的基本要求
2.1.1路基施工中，首先应校核全线路基排水系统的设计是否完备和妥善，全线的沟渠管道、涵洞等完整的排水系统。此外，根据实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构物在正常条件下进行施工作业，消除路基基底和土体内与水有关的隐患，保证路基工程质量，提高施工效率。
2.1.2路基排水要注意防止附近山坡的水土流失，尽量不破坏天然水系，不轻易合并自然沟溪和水流，尽量选择有利地质条件布设人工沟渠，减少排水沟渠的防护与加固工程。对于重点路段的主要排水设施，以及土质松软和纵坡较陡地段的排水沟渠，应注意必要的防护与加固。
2.1.3路基施工中，首先进行施工场地附近的临时排水设施，然后再做主体工程，以保证地基和路基用土不致受害，使路基施工正常进行。
2.1.4临时性排水设施应尽量与永性排水设施配合，地下排水与地面排水相结合。
2.2浆砌排水沟
2.2.1排水沟的位置、断面、尺寸、坡度、标高及使用材料应符合设计图纸要求。
2.2.2渠边坡必须保证坚实、平整、稳定，严防贴坡。
2.2.3排水沟内纵坡顺适，沟底平整，排水畅通，无冲刷和无阻水现象。
2.2.4线型美观，直线线形顺直，曲线圆滑。
2.2.5各类防渗加固设施要求坚实稳定，平整美观、砂浆配比正确，砌体紧密，嵌缝饱满、密实，沟缝平顺无剥落、缝宽一致。
2.2.6排水沟每15m设伸缩缝一道，缝宽2cm，缝内填塞沥青麻筋。
2.3浆砌边沟
2.3.1挖方地段和填方地段均应按图纸规定设置边沟。路堤靠山一侧应设置不渗水的边沟。
2.3.2边沟应按图纸规定施工，边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。
2.4、急流槽
急流槽进水口设置矮墙，在矮墙上布设泄水孔，孔中均匀插7根φ8钢筋，用于隔
离杂物，每根钢筋长40cm。急流槽所有外露部分用M10水泥砂浆抹面，抹面厚2cm，在急流槽槽底每隔2m设置一个防滑平台，以防止急流槽槽身整体下滑，防滑平台用浆砌片石砌筑。边沟或排水沟与急流槽衔接时，其过渡段不小于5m，进水口向急流槽过渡时，过渡半径不小于4m。
2.5、截水沟
截水沟尺寸为矩形，深60cm，宽60cm,采用30cm浆砌片石进行加固，截水沟设置遵循隐蔽的原则，并通过栽植灌木等绿化手段进行，以免影响公路景观。
在每一级边坡平台处设置截水沟，矩形40*40，30cm浆砌片石进行加固。
三、桥梁工程
本合同段的桥梁上部结构类型为预应力混凝土箱梁，下部结构类型为柱式桥墩、柱式台、基础采用钻孔灌注桩基础。我公司拟安排三个桥梁施工队，各自负责完成其划分的施工任务，同时，设置二个预制场，负责梁体的预制安装工作。
具体施工工艺如下：
1．桩基础
本标段有桩基础桩径类型：根据现场地质情况，拟采用回旋钻机施工。
1.1桩位测量放样
根据桩位控制点及水准点，按照设计图纸及有关资料，采用全站仪和水准仪进行施测及复测，以确定桩位，同时在不易破坏的地方设置保护桩，以备经常校核，防止桩心移位。
1.2护筒埋设和循环系统施工
根据泥浆原排量要求的两倍，挖设循环槽和泥浆池，形成孔口循环系统，泥浆池
2-10m3不等，视地质情况和场地而定，并将循环槽泥浆池硬化处理。
1.3回旋钻机就位
首先拆除桥台锥坡时要打设钢板桩维护，确保桥头路基不塌陷。钻机就位要平稳，每台钻机铺设六根大方木，钻机中心和桩中心对准，定位后将四周用三角垫木垫住，以防滑动。并测定钻盘顶标高，作为控制孔底标高的依据。
1.4泥浆制作
控制好泥浆池和循环槽，选用粘土或膨润土造浆，泥浆性能要符合规范要求，根据其地质情况的特殊性，必要时采用粘土加火碱或羧甲基纤维素（CMC）造浆。
钻进过程中，严格控制泥浆的各种性能指标满足规范要求，泥浆通过钻机的循环泵
流入沉淀池，经过沉淀后流入泥浆池循环使用。
1.5钻进施工
钻孔开始前，先开动泥浆泵使泥浆循环2～3min，然后开动钻机，缓慢将钻头放至孔底，在0～2.0m内应缓慢钻进，在钻进过程中要根据实际的地层情况及时调整进尺速度及泥浆指标，适时捞除钻渣，并时刻注意钻杆的垂直度，以确保成孔质量。
1.5.1在粘土、亚粘土层钻进时，采用低钻压、快转速、大泵量的钻进规程，如地层软弱不均时，应适当降低转速。钻进的关键问题是不断稀释泥浆和捞除沉淀后的泥土，因为粘土颗粒不易沉淀。
1.5.2在砂层钻进时，控制钻具升降速度和适当降低回转速度。防止坍孔、埋钻。采用较大的密度、粘度和静切力的泥浆并经常清理积砂，避免细砂悬浮于泥浆中反复循环。
1.5.3加接钻杆时应先将钻具提离孔底，冲洗3～5分钟后，再加钻杆。
1.5.4钻进过程中防止落物入孔损坏钻头或卡钻。
1.5.5桩基达到设计标高时，如果遇到夹层必须报监理工程师，并继续钻进穿过夹层。
1.6终孔和清孔
当孔深满足设计要求，自检合格后采用换浆法进行第一次清孔，用循环换浆法进行清孔。合格后下放钢筋笼，安装完钢筋笼后下导管，在灌注砼前再检查孔内泥浆性能指标和孔底沉淀厚度如超过规定，要进行第二次清孔，达到要求后再进行砼的浇筑。
1.7钢筋笼制作、安装
1.7.1钢筋笼制作
钢筋笼的加工应严格控制钢筋的质量、搭接方法、搭接长度、焊缝厚度、焊条种类等。钢筋加工应使之符合设计图纸和有关规范的要求。
1.7.2钢筋笼安装
钢筋笼就地分节制作，利用汽车吊分节吊装和焊接，钢筋笼的吊装采用十字吊架进行多点吊装，以防止钢筋笼变形。首先将第一节钢筋笼吊放入孔中，并横穿钢管将钢筋笼固定于孔口，再将下节钢筋笼吊起与第一节对接焊牢，依此顺序进行。钢筋笼就位后利用弯钩的短钢筋将钢筋笼挂在孔口的钢管上，并焊接固定在孔口，防止钢筋笼下沉、移动或灌注混凝土时上浮。钢筋笼的安装时间不能太长，下钢筋笼时要缓慢进行，并由工作人员将钢筋笼扶正，防止钢筋笼刮碰孔壁造成孔壁坍塌。孔口要进行必要的防护，
防止发生事故，并防止其他物件落入孔中，影响混凝土的灌注。
1.8混凝土灌注
采用导管法进行水下混凝土灌注，一次性连续灌注完毕。
1.8.1灌注机具
采用直径250mm的导管，连接要直，密封性好，不漏气，不漏水，配以适当短节。导管使用前进行气密性试验，合格后方可投入使用。安装导管时，底口距孔底控制在25～40cm之内。导管要放置密封圈，分节上紧，并做好详细的管节长度和安装顺序记录，防止拔错导管，导致断桩、夹泥或导管埋深过小。
首批混凝土的隔水措施采用活门法。活动或提管可利用汽车吊进行。混凝土可由输送泵直接泵入漏斗中。
1.8.2水下混凝土灌注步骤
成孔和清孔后的质量检查，包括孔深、孔径、孔的垂直度、沉渣厚度等方面。计算一次连续灌注混凝土的容量，混凝土的首次灌注应保证满足初次埋置深度不小于1.0m。
连续不断的进行灌注，观察管内混凝土下降和孔口返水情况，及时测量孔内的混凝土面高度，并进行导管的拆除，确保导管埋深始终在2～6m之间。
灌注快结束混凝土上升困难时，可向孔内加水，并掏渣或增加漏斗高度，拔最后一节导管时应慢，防止泥浆挤入产生泥心。
1.9桩头凿除
混凝土浇筑完毕后立即拔除钢护筒，桩顶的超灌部分在基坑开挖后用风镐凿除，在桩顶设计标高以上预留10～30cm高度，改用人工凿除。
1.10 成桩质量检测
砼初凝后，拔出护筒（水中桩除外），钻机移位，一般28天后开挖基础，凿除桩头多余砼，并按规范要求进行桩基无破损质量检测。
2．承台施工
承台施工拟采取一次浇筑方法施工。施工主要工序为：清理桩头，处理基底，测量放样，绑扎钢筋、模板安装、浇筑混凝土。
3．墩台、柱施工
墩台施工前，首先按设计要求进行墩台钢筋的加工和安装。桥墩钢筋就地绑扎、焊接，采用碗扣式支架，支架上部搭设工作平台，以便于混凝土浇筑施工，必要的地段可对地基进行夯实处理，防止支架在施工过程中下沉。
混凝土由输送车运到施工现场，利用输送泵车泵送。考虑到墩身的高度及混凝土浇筑对落差的规定，浇筑混凝土时应控制混凝土的倾落高度，一般不应超过2m，以不发生离析为度。因此，混凝土通过软管进行浇筑，出料口下面，混凝土的堆积高度不宜超过1m，防止混凝土因落差过大产生离析现象，导致结构物的外表麻面或漏石、漏筋。
混凝土应按一定厚度一次性连续浇筑完成，为保证混凝土的振捣，必须控制混凝土泵入的速度，避免因浇筑速度过快造成振捣不实或漏振。墩柱浇筑混凝土前应先将基面凿毛并加以润湿，铺一层厚2-3cm的水泥砂浆，然后在水泥砂浆凝结前浇筑第一层混凝土，其成分与浇筑混凝土中的砂浆成分相同，以免底部产生蜂窝现象。
4．盖梁施工
盖梁施工时，采取在墩柱上预埋销孔，穿插大销棒作为盖梁承重横梁的支撑系统。盖梁侧模板及底模板均采用大块钢制模板。经测量调准底模板标高及位置，常规绑扎钢筋、预埋预应力制孔管道、立侧模，泵送或吊车提升料斗浇注砼，对于盖梁混凝土的浇注顺序按先中后边的原则，最后浇注盖梁两端悬臂段的混凝土。这样的好处是减少弹性变形引起的裂缝。用插入式振捣器振捣。施工工艺框图见：表5-7 盖梁施工工艺流程图
5、预应力混凝土箱梁施工
本标段箱梁采用在预制场集中预制，箱梁的预制是本合同段的重点工程，箱梁的预制必须在下部结构全部完成之前完成。
5.1、制梁台座
台座采用混凝土混合基础，台座顶面粘贴钢板。要求台座混凝土面必须整平、光洁，并置于良好的地基上。
5.2、模板
采用钢模板。用各种型钢焊成骨架后贴6mm钢板做面板，支架用[12槽钢焊成间距50cm的框架，上下设拉杆，上拉杆为[12的槽钢，下拉杆用两端带丝口的φ20圆钢穿过底板下的垫木上螺帽拧紧。端头钢模用剪力键固定在钢模板上。
5.3、钢筋及预应力孔道
钢筋骨架在相应的台座上绑扎成型，台座上每隔1米放一段14b型槽钢，将钢筋置于其上进行绑扎，以利吊装。钢筋绑扎完毕经核对无误后即可点焊。绑扎好的钢筋骨架经监理工程师检查合格后方可入模。
钢筋：每批到达工地的钢材，按不同钢种、等级、牌号及生产厂家进行抽检，分类堆放，挂识别牌。钢筋在使用前，进行调直和除锈。钢筋骨架绑扎成型在相应的台座上
进行。绑扎前在台座模顶面标出主筋、箍筋、横隔板，变截面位置及骨架长度。钢筋绑扎完毕核对无误，方可进入下道工序。为保证混凝土的保护层厚度，在钢筋架外侧捆扎水泥砂浆双峰垫块。钢筋施作时，应注意按设计要求预留各种预埋件
预应力管道：采用预埋波纹管成型,安装时用定位网控制，波纹管位置不超出设计位置±2mm,定位网用φ8钢筋弯制。波纹管接头套紧,并用密封胶带封口,以防漏浆。混凝土浇注完毕后和初凝前分两次来回穿抽特制钢球以防堵管。
5.4、混凝土生产、灌注、振捣
混凝土在拌和站集中拌制，原材料经试验选定。冬季施工时采用搭棚，加热、取暖，严禁以掺入外加剂的措施在冬季施工。
用混凝土运输车运输混凝土,用混凝土输送泵灌注混凝土,腹板混凝土振捣以安装在侧模支架上的附着式震动器为主，插入式振动器为辅。灌注上翼板混凝土时，以插入式震动器为主。
5.5、拆模
梁体混凝土强度达到规范及设计要求拆模的强度后，方可拆模，拆模后及时拉毛梁体端面砼。
5.6、养生
拆模后用塑料薄膜、及时蓄水、洒水养护。若气温较低，搭棚取暖，夏季施工时，根据气温与混凝土浇筑速度进行遮盖浇水养护。
5.7、预应力钢束张拉
待混凝土龄期满10天且强度达到设计强度的100%时，方可张拉预应力钢束，锚具采用夹片式群锚，张拉采用千斤顶于两端并且左右对称同时张拉。进场钢绞线要分批各项试验检测。
预应力张拉采用双控。即张拉控制力与伸长值双控制，并且以张拉控制力为主。张拉顺序从顶孔向底孔对称张拉。张拉应注意:张拉过程随时注意上拱度的变化,张拉时上拱值与计算误差按±0.5cm控制。
张拉顺序为：N1、N2、N3、N4钢束，并保证两端匀称张拉，张拉完成后及时压浆。
5.8、压浆、封端
张拉完毕24小时内必须压浆，要求管道压浆密实，采用真空辅助吸浆工艺施工。
真空吸浆过程是一个迅速且连续的过程，具体为：准备工作→采用密封工具罩封锚→启动真空泵，从导管中排除空气→在副压下，稀浆注入导管→孔道加压到1MPa，屏浆
2min，关闭所有阀门，压浆完成→压浆完毕及时封端。
压浆过程中做好压浆记录,包括每个管道的压浆日期、浆体水灰比、掺加料、流动度、试块强度、管道真空度、压浆压力等。
要求管道在24h内不得受振动，管道内水泥浆在压浆后48h内，结构砼温度不得低于5℃，否则应采取保温措施。当白天温度高于35℃时，压浆宜在夜间进行。
5.9、出坑与移梁
箱梁出坑、移动、装运、均由预制场龙门吊完成。存放于梁板存放区，龙门吊吊梁采用兜底吊，起吊前去掉吊点处活动底模，安装型钢兜底梁，将吊带由箱梁顶板预留孔穿入，连接兜底梁和跨墩龙门的吊勾，先将梁体吊离台座待稳定后再继续上提，梁体纵横移位前必须在保证兜底梁离地50cm以上。
5.10、预制梁的运输
梁的运输采用一组载重钢轨平车43kgm轨道行走，将梁的两端平稳放置在平车上，用慢速绞车牵引。运梁平车沿轨道通过绞车牵引至架桥机位置喂梁架设。在平板车运输过程中，梁要放在带转向的支架上，转向架支承在梁的支座处、车底板的横中心线上，每副转向架有一个死心盘和一个活心盘，梁的重心投影在负重平车底板的纵向中心线上，以免偏移，撑梁的斜支承与梁密贴顶紧，并与平板车外侧挡加固楔紧。
5.11、预制梁安装架设
5.11.1、架桥机的拼装、就位
在桥头路堤上用贝雷桁件拼装两排桁架，横向用框架连接，两组导梁内侧净宽2.1m，长度60m，导梁由承重、平衡、引导三部分组成。组装前桥头路基面要经重型振动压路机反复碾压、整道。架桥机组装完毕后，经仔细检查和试运，各项检查试运符合要求后，启动电动走行装置到桥头对位。
5.11.2、调运预制梁
架桥机就位后，由存梁场用运梁平车送入导梁的平衡部分，当梁进入前行车的吊车下面时，即用前行车上的链滑车将预制梁稍稍吊起，取走运梁平车。再落至原来高度，而后由绞车牵引前行，当预制梁后端进入后行车吊点时，仍按上述操作进行，完毕后，继续牵引前行至规定位置。
5.11.3、预制梁的对位、落梁
先把行车轮制动，然后把梁落在横向滚移设备上，再把预制梁横移到规定位置，边梁用斜撑支柱以防倾斜，其吊装顺序为先安装两个边梁，再安装中间各梁。在全孔安装
完毕符合要求后，将各梁横向焊接联系，而后把导梁推向，安装下孔。当全桥安装完毕后，在最后两孔安装的桥面上将导梁拆除。
6、桥面系施工
6.1扎湿接缝钢筋，采用吊模现场浇注砼，护栏的施工采用定型钢模现场浇注，支撑牢固，振捣密实，排除汽泡，保证线条顺直，表面光洁。
6.2护栏浇注完成后，现浇桥面铺装砼。上部梁板顶面进行凿毛处理，按图铺设钢筋网，再浇注砼。砼振捣采用平板振捣器结合枕木制作的行走振捣器振捣密实。待砼接近初凝时，进行第二次压浆抹面，使砼表面平整光滑，二次抹面结束后用土工在隔开覆盖，并浇水养护7天。
6.3附属结构工程施工
桥面现浇砼施工完毕达到一定强度后，进行防撞栏施工，防撞墙在桥墩中心处断开，中间填充沥青麻絮。
四、涵洞工程施工
1、盖板涵施工
1.1施工前准备
1.1.1施工前应组织有关人员对设计文件、图纸、资料时行研究和现场核时，必要时进行补充。
1.1.2接长盖板涵通道的，先必须拆除原有通道的锥坡防护，尽可能减少拆除范围，同时对通道两侧一定范围内紧急停车带进行交通管制，以减少行车对锥坡稳定性的影响。
1.2基础开挖及基础处理
采用反开槽施工的方法开挖基坑，采用人工配合机械开挖，机械开挖至设计标高
30cm左右时，采用人工开挖整平。
地基验收合格后，填筑砂砾垫层并夯实，其高度达至基础底标高。
1.3基础及台身砌筑工程
1.3.1从基础、台身一直到砌到台帽，同一沉降缝在整体上是一个竖直平面，缝宽满足设计要求，缝中填塞物根据设计而定。
1.3.2所有的浆砌片石部分，砂浆要饱满，竖向勾缝不得出现通缝现象。
1.3.3片石一律平放，片石厚度大于15cm，无风化石存在，片石表面无水锈。凸凹不平面，进行人工修理，以期达到外形美观的效果。
1.4安装盖板
盖板在预制厂集中预制，待涵身砼强度达到处90%以上时，方可进行安装。最后进行压顶、养护、台背回填。涵洞台背沿路基纵向4m范围内的路基用透水性材料进行填筑，填筑时确保压实度达到96%以上。
五、隧道工程施工
隧道施工按新奥法组织实施，考虑到机械设备劳动力及工期等诸多因素，采用由隧道进口到出口的单一的掘进的方式。隧道施工除明洞采用明挖法施工外，其余均采用钻爆法施工。分离式隧道对于Ⅴ级围岩段施工开挖宜采用留核心土环形开挖，开挖长度不应过长，以0.5~1.0米为宜；Ⅳ级围岩段施工开挖宜采用上下断面正台阶法施工，上下台阶之间的距离应能满足机具正常作业，当顶部围岩破碎，施工支护需紧跟时可适当延长，减少施工干扰；对于Ⅲ级围岩段采用光面爆破全断面开挖法，可采取深孔爆破，其深度可取3.0~3.5米。Ⅴ、Ⅳ级围岩施工开挖时特别注意加强超前支护，及时施作初期支护；施工过程中严格控制超、欠挖，初期支护及时可靠，二次衬砌采用泵送混凝土和整体式模版台车的机械化配套施工方案，确保二次衬砌质量达到内实外光。施工中应加强监控量测，及时处理分析数据，并根据分析结果及时调整支护参数。
1、洞口及明洞施工
1.1洞口段施工
洞口段明洞采用明挖法放坡开挖施工，洞口采用分层开挖，施工机械以挖掘机为主，洞口场地以装载机辅以推土机整平压实，遇坚硬石质地层钻眼爆破，采用自卸车弃往指定弃土场或填方地段。
在岩石的弱、微风化层中采用直立开挖；洞身浅埋段明洞开挖，采用拱部明挖、拱下暗挖的方式施工，开挖时，采用挖掘机按设计尺寸位置挖出洞门及明洞位置，避免对洞门仰坡及边坡的扰动。
挖出洞门及明洞位置后，立即衬砌明洞及洞门，明洞临时边坡采用锚网喷支护。
1.2边仰坡施工
洞口施工前先做好洞口边仰坡截水沟，截水沟距边仰坡开挖边缘不小于5m。截水沟施工完毕后自上而下进行边仰坡开挖，按设计坡度一次修整到位。并分层进行边坡防护，以防围岩风化，雨水渗透而坍塌。围岩破碎部位设网喷混凝土，以稳定边坡。刷坡防护到路基面标高。
1.3明洞衬砌
混凝土拌合料采用搅拌运输车运到施工现场，采用混凝土泵入模；振捣采用插入式
振动棒与附着式振动器配合进行；模板采用隧道衬砌台车；施工一次性完成，不得出现横向或斜向施工缝，分层高度不大于40cm。
1.4明洞与暗洞的衔接
施工时注意明暗交界处的防排水处理，确保交界处无渗漏水现象。明暗交界处按设计要求施作沉降缝，沉降缝采用橡胶止水带，橡胶止水带在暗洞衬砌施工进行预埋。
1.5回填
拱圈混凝土达到设计强度、拱墙背防排水设施完成后分层、对称进行回填，每层厚度不大于30cm，中线两侧回填的高差不大于50cm。回填至拱顶后则合并统一分层填筑。回填土材料使用透水性的材料，顶层采用粘土以利于隔水。压实度不小于93%。
2、洞身开挖
2.1开挖方法
2.1.1、洞身III级围岩段
III类围岩地段采用光面爆破全断面开挖，采用三臂液压钻孔台车或多功能台架全断面钻眼，光面爆破，光面爆破采用塑料导爆管非电起爆系统，毫秒微差有序起爆，装载机装碴，自卸汽车运碴，初期支护采用多功能台车施作。
2.1.2、IV、V级围岩地段
根据其围岩及荷截情况并结合结构计算分析， IV级围岩采用上下断面正台阶法施工， V级围岩采用预留核心土环形开挖法施工，施工支护采用喷射混凝土、钢筋网、格栅钢架、锚杆组成支护体系，并辅以超前小导管或大管棚等预支护措施进行辅助施工。其中，洞口加强段、断层破碎带和紧急停车带必要时采用三台阶预留核心土施工，横向施工通道洞施工采用长台阶法施工。人行和车行横洞采用全断面开挖。
预留核心土施工工艺流程：超前小导管(大管棚)注浆→开挖上部弧形导坑→初喷砼→安设锚杆、钢筋网→安装上部弧形工字钢拱→复喷砼→分段开挖两拱脚→初期支护两拱脚→核心土开挖→拉中槽→跳间开挖马口→初期支护两马口→完成仰拱砼→施做防水层→二次模筑衬砌。V级围岩地段错开长度20-30m，每次开挖进尺控制在2.0m以内。
短台阶法上台阶长度不大于10-15m（超短台阶法不大于3-5m），每进尺1-1.5m，开挖一环后应立即喷混凝土3-5cm（超短台阶法为3cm），及时按设计要求打锚杆，挂网，架立钢架，随后分层喷混凝土至设计厚度。
2.2钻孔
钻孔以全液压凿岩台车为主，辅以自制台车配多台风动凿岩机进行钻孔，作业钻眼操作平台为多功能风钻台架。为满足进度要求，必须保证钻眼速度180~300ms；岩石中等稳定，支护良好的地下巷道为20cms。
3、衬砌支护施工
3.1喷射混凝土
按湿式喷射混凝土施工法实施。
在含砂量大的土质地层喷射混凝土，先喷射一层水泥砂浆，再按常规喷射混凝土。
3.2、施工要点
3.2.1选用普通硅酸盐水泥，细度模数大于2.5的硬质洁净砂或粗砂，粒径5-12mm 连续级配碎（卵）石。
3.2.2喷射混凝土严格按设计配合比拌合，配合比及搅拌的均匀性每班检查不少于两次；
3.2.3喷射混凝土前，认真检查隧道断面尺寸，对欠挖部分及所有开裂、破碎、崩解的破损岩石进行清理和处理，清除浮石和墙角虚渣，并用高压水或高压风冲洗岩面，达到清洁干净；
3.2.4喷射混凝土作业采用分段、分块、先墙后拱、自下而上的顺序进行；喷射作业时，喷嘴做反复缓慢的螺旋形运动，螺旋直径约20-30cm，以保证混凝土喷射密实。同时掌握风压、水压及喷射距离，减少混凝土的回弹量；
3.2.5隧道喷射混凝土厚度>5cm时，分两层作业。第二次喷射混凝土如在第一层混凝土终凝1小时后进行，需冲洗第二层混凝土面。两次喷射注意找平岩面，以便于铺设防水层；
3.2.6喷射混凝土终凝2小时后，进行喷水养护，养护时间不小于14天；
3.2.7喷射混凝土开挖时，下次爆破时间距喷射混凝土完成时间的间隔，不小于4小时；
3.2.8在有水地段，喷射混凝土采取如下措施：
3.2.8.1、当水量不多时，可设导管引排水后再喷射混凝土；当涌水量范围较大时，可设树枝状导管后喷射混凝土；当涌水严重时右设置泄水孔，边排水边喷射混凝土。
3.2.8.2、增加水泥用量，改变配合比，喷射混凝土由远逐渐向涌水点逼近，然后在涌水点安设导管将水排引出，再向导管附近喷射混凝土。
（2）锚杆
公路工程总体工程施工组织设计方案
公路工程总体施工组织 设计方案 一、工程概况 1.1概述 1.1.1 工程概况 G105、G206、S319段大中修工程03标是合安路的重要组成部分，起讫桩号为K1095+389~K1132+889，全长37.5km。主要工程量为凿除原水泥混凝土路面15332.74m3，凿除水泥稳定碎石基层6850 m3，浇筑C15砼基层1501.9 m3，C35砼面板15332.74 m3，级配碎石基层1280 m2，水泥稳定碎石基层25406.25 m3，合同总产值为13742305元。 1.1.2自然地理概况 本项目东部位于江淮丘陵西段，路线西部为大别山余脉，整个地势为岗地，冲畈交错，起伏不断，但高差不大。路线经过地区属亚热带湿润季风气候区，四季分明，气候温和，雨量适中，春温多变，秋高气爽，梅雨显著，夏雨集中。公路自然区划为Ⅳ2区。沿线水系发达，地表水和浅地下水系对公路路基有一定的影响。根据《中国地震动峰值加速度区划图》该区动峰值加速度0.05g，对应地震基本烈度Ⅵ度。 1.1.3设计标准 公路等级为一级公路，设计车速为80km/h，路面断面形式采用水泥混凝土路面，路基宽26米，路面宽15米，维修后设计载荷为公路-Ⅰ级。 1.2交通 本工程所在位置沿线交通便利，工程材料运输有国省道和县乡道路利用。 1.3供电 沿线村镇密集，电力线、网分布齐全，工程、生活用电方便，施工时与有关部门协商后可就地利用。 1.4筑路材料
本项目各结构层所用工程材料料源稳定，料质良好，运输道路交通便利。 1.5施工组织设计编制依据和原则 1.5.1编制依据 a.本项目招标文件 b.现场考察情况 c.我公司历年从事类似项目的管理方法和经验 d.我公司现有可投入本工程的施工技术力量和机械设备 e.现行的部颁标准和技术规 1.5.2编制原则 施工组织设计按照业主提出的要求，以及招标文件的规定，将G105、G206、S319段大中修工程03标修建成优良工程的原则进行编制。具体表现在以下几方面： a.采用我单位近年来在公路建设中使用的先进施工方法、工艺设备，提高机械化、标准化施工作业水平。 b.调集我单位精锐的管理人员和最雄厚的技术力量，组成一个强有力的项目经理部。 c.树立视优良工程为合格工程的标准，一定要在G105、G206、S319段大中修工程03标施工中确保优良工程。 d.分别考虑各种不利施工进度和质量的因素，在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。 e.针对本合同段的施工重点、难点，着重考虑相应的施工方案和措施。 二、施工组织设计总体目标和施工部署 2.1 施工组织设计总目标 精心组织，确保工期；规施工，强化过程；以人为本，力创精品；预防为主，杜绝事故；健全机构，绿色环保；快速、有序、优质、高效地完成本标段全部工程和实施缺陷修复。 2.1.1质量目标 确保标段全部工程达到招标文件规定的工程质量验收标准，争创优良工程。具体目
公路施工组织设计说明书范本
公路工程施工准备 一、施工现场准备 施工单位接到中标通知书后，与业主进行合同签订的同时，开始施工现场准备工作，施工现场准备工作主要应做好以下几项工作： （一）复查和了解现场 复查和了解现场的地形、地质、文化、气象、水源、电源、料源或料场、交通运输、通信联络以及城镇建设规划、农田水利设施、环境保护等有关情况。 对于扩（改）建工程，应将拟保留的原有通信、供电、供水、供暖、供油、排水沟管等地下设施复查清楚，在施工中要采取保护措施，防止损坏。 （二）确定工地范围。施工单位应根据施工图纸和施工临时需要确定工地范围，及在此范围内有多少土地，哪些是永久占地、哪些是临时占地，并与地方有关人员到现场一一核实（是荒地或是良田、果园等）、绘出地界、设立标志。 （三）清除现场障碍。施工现场范围内的障碍如建筑物、坟墓、暗穴、水井、各种管线、道路、灌溉渠道、民房等必须拆除或改建，以利施工的全面展开。 （四）办妥有关手续。上述占地、移民和障碍物的拆迁等都必须事先与有关部门协商，办妥一切手续后方可进行。 （五）作好现场规划。施工单位按照施工总平面图搭设工棚、仓库、加工厂和预制厂；安装供水管线、架设供电和通信线路；设置料场、车场、搅拌站；修筑临时道路和临时排水设施等。在有洪水威胁的地区，防洪设施应在汛期前完成。 （六）道路安全畅通。道路施工需要许多大型的车辆机械和设备，原有道路及桥涵能否承受此种重载，需要进行调查、验算，不合要求的应作加宽或加固处理，保证道路安全畅通。 二、劳力、机具设备和材料准备 （一）劳力 道路施工需要大量劳动力，而且时间相对集中，因此，开工前落实劳力来源，按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。 目前公路工程施工劳力多为民工，组织民工队伍时做好以下工作： （1）要注重素质。民工素质直接影响工程质量，民工队伍素质审查要严把“四关”，即政治素质、道德纪律、身体条件和技术水平四个方面。政治素质：主要看参加施工的动机，要有为社会主义建设作贡献、尽义务的意识，一切朝钱看的施工队伍是难以圆满完成任务的；道德纪律：主要看民工队伍的精神面貌、组织纪律性，要求是一支能吃苦耐劳、有组织、守纪律、过得硬、有领导的队伍；身体条件：道路工程施工劳动强度很大，作业时间长，有时要发扬连续作战的精神，没有健康的体格是难以完成任务的，故要选身强力壮以中青年为主的队伍；技术水平：应选择参加过公路工程施工的队伍，他们中有相对稳定的作业手、泥瓦工、木工、电工等技术工人，具有一定的独立施工能力。 （2）要注重教育。教育是先导，只有适时耐心的教育，才能使民工队伍的素质不断提高。教育内容要有针对性，包括：改革开放政策与形势教育、法制教育、作风纪律教育、文化技术教育等。特别是在开工前，对进场民工要进行集中教育。要把工程建设的意义、任务情况、质量要求、效益情况交待给大家，使大
城市道路建设项目施工组织设计
施工组织设计 第一章编制前言 一、编制说明 本施工组织设计方案是根据《2010年城市道路建设项目（一标段古峡东街延伸段）》招标文件及道路施工图内容,有针对性的编制而成。方案编写前，我公司曾多次组织有关施工技术人员对现场进行踏勘，并对场地周边环境作了详细调查研究。根据调查结果综合考虑本项目的特点、重点以及以往类似工程的施工经验,结合我公司的技术、设备、资金能力，在充分熟悉并尊重招标文件的前提下,编写了本施工组织设计方案。 我公司在本工程施工中,将以优质、高速、安全、文明为施工宗旨，本着对业主高度负责的态度，使该工程质量评定等级达到合格标准,在施工中,我公司将认真服从建设单位及监理工程师的管理,从严控制工程质量,在保证工程质量的同时,认真做好安全文明施工,制定环保措施,控制施工及生活垃圾污染;制定安全生产措施，建立安全保证体系,确保施工中不发生工伤事故，创建安全文明工地。同时,在施工中协同建设单位开展“增收节支、开源节流”活动,提出更多合理化建议，力争“少花钱、多办事、办好事”,将建设单位投资的每一分钱落到实处，以达到有效控制投资的目的,更快更好地交出让业主满意的精品工程。 本《施工组织设计》作为指导施工的技术性文件,编制时对各分部分项工程的工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工及降低成本、推广新技术等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。 二、编制依据 我们编制的依据是: 1 、业主提供的设计图纸、招标文件、答疑。 ２、现场全线踏勘、了解的第一手资料。 ３、地质地貌、水文、气候降雨量等资料。 4 、主要施工规范及标准等资料。依据设计文件的要求，本投标工程项目的材料、施工一定达到下列相关的现行中华人民共和国以及宁夏回族自治区或行业的工程建设标准、规范的要求： 《工程测量规范》（ＧB50026---93）。 《公路沥青路面施工技术规范》(JTＧD50-2０06)。
施工组织设计总体方案
春晓东八路、洋沙山东八路工程 施工组织设计方案 第一章编制说明第一节编制依据 一) 由宁波市城建设计研究院有限公司提供的施工图 二) 《室外排水规范》(GB50014-2006) 三) 《城市道路设计规范》(CJJ 37-90) 四) 《公路路基施工技术规范》(JTG F10-2006) 五) 《公路路基设计规范》(JTG D30-2004) 六) 《公路水泥混凝土路面设计规范》(JTG D40-2002) 七) 《公路水泥混凝土路面施工技术规范》(JTG F30-2003) 八) 《公路沥青路面设计规范》(JTG D50-2006) 九) 《公路沥青路面施工技术规范》(JTG F40-2004) 十)《给水排水管道工程施工及验收 规范》(GB50268-2008) 十一)《公路桥涵设计通用规范》(JTG D60-2004) 十二)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 十三)《公路土工合成材料应用技术规范》(JTJ/T019-98) 十四)《公路桥涵地基与基础设计规范》(JTG D63-2007) 十 五)《公路桥梁抗震设计细则》(JTG/T B02-01-2008) 十六)《宁波市建筑桩基设计与施工细 则》(2001 甬DBJ02-12) 十七)其他相关标准及规范 第二节编制原则 一) 遵照招标文件中的各项条款要求进行编制。 二) 按“项目法”的施工原则进行管理和施工，严格执行有关的施工规范和验收标准,按图施工。 三) 制定创优目标，严格执行各项施工保证措施，确保工程质量达到预定目标。 四) 保证重点、兼顾一般、统筹安排，科学合理地安排进度计划。 五) 采用先进的施工方案和技术管理措施，确保施工实施方案的可行性和合理性。 六) 制定施工所需的劳动力、材料及施工机具的投入计划，确保工程施工最合理的平面布置方案。 七）实行经济核算，推广增产节约，努力降低生产成本，提高经济效益。 八）编制详细的实施性施工实施方案，突出各重点部位的施工节点，工期网络和质量控制措施，经业主、监理和有关部门批准后严格执行施工。
农村公路施工组织设计
施工组织设计 目录 第一章编制说明 ................................. 第二章工程概况 ................................. 第三章实施管理目标............................... 第四章施工部署 ................................. 第五章主要工程项目的施工方案、方法与技术措施................... 土石方施工................................ 路基整治................................ 道路工程................................ 第六章工期保证体系及保证措施........................... 第七章工程质量管理体系及保证措施........................ 第八章安全生产管理体系及保证措施........................ 第九章环境保护、水土保持保证体系及保证措施.................... 第十章文明施工、文物保护保证体系及保证措施................... 第十一章民工工资兑付措施............................. 第十二章资源配备计划.............................. 第十三章项目风险预测与防范，事故应急预案.................... 附表四：施工总平面图............................ 附表五：劳动力计划表............................ 附表六：临时占地计戈U表........................
道路工程施工组织设计方案
道路工程施工组织设计方 案 Final revision by standardization team on December 10, 2020.
A4 施工组织设计(方案)报审表工程名称：安康今东物流园区室外工程
陕西省建设监理协会印刷 安康今东物流区室外道路工程 施 工 组 织 设 计 编制人： 审核人： 审批人： 安康市康泰建筑工程有限公司 2017年2月12日 （一）编制说明及编制原则 一、编制说明： 1、陕西安康今东物流园项目道路工程施工合同；
2、陕西安康今东物流园项目道路工程施工图纸； 3、《城市道路路基工程施工及验收规范》（CJJ44-91） 4、《公路路面基层施工技术规范》（JTJ034-2000） 5、《公路路基施工技术规范》（JTJ033-95） 6、《公路工程质量检验评定标准》（JTGF80/1-2004） 7、《全国通用给水排水标准图集》（04S516） 8、《市政排水管道工程及附属设施》（06MS201） 9、《混凝土结构工程施工质量验收规范》（GB50204-2002） 10、《市政排水管渠工程质量检验评定标准》（CJJ3-90） 二、编制原则 根据工程特点，确定编制原则为：精心组织、科学管理、合理安排、突出重点、重点环保、文明规范。 1、确保实现业主所要求的安全、质量目标 在充分理解业主意图的基础上，以施工设计图纸为主导，采用先进、合理、经济、可行的施工方案，并满足施工规范和设计要求，确保施工安全和质量优良。 2、确保实现业主要求的工期目标 依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效，施工区段划分协调、统一，资源配置合理、有效，做到均衡生产，以确保工程施工总
道路工程施工组织设计方案
目录 一、施工组织设计 (1) （一）编制说明及编制原则 (2) （二）工程概况 (3) （三）施工准备 (4) （四）主要施工工艺及方法 (6) （五）质量目标及保证措施 (10) （六）安全生产目标及保证措施 (13) （七）进度计划保证措施 (14) （八）雨季施工安排及施工技术措施 (15) （九）文明施工及环境保护 (16) （十）工程进度形象表 (18)
（一）编制说明及编制原则 一、编制说明： 1、依据山东力克碳素股份有限公司150kt焙烧项目（二期）路面施工工程招标文件。 2、现场考察的实际情况。 3、《市政工程施工规范》。 4、《市政工程质量检验评定标准》。 5、《市政工程施工及验收规范》。 6、本工程的特点、工期要求及本单位的技术水平和设备配套等情况。 二、编制原则 根据招标文件要求及工程特点，确定编制原则为：精心组织、科学管理、合理安排、突出重点、重点环保、文明规范。 1、确保实现业主所要求的安全、质量目标 在充分理解业主意图的基础上，以施工设计图纸为主导，采用先进、合理、经济、可行的施工方案，并满足施工规范和设计要求，确保施工安全和质量优良。 2、确保实现业主要求的工期目标 依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效，施工区段划分协调、统一，资源配置合理、有
效，做到均衡生产，以确保工程施工总工期。 3、优化方案，减少投入 充分考虑本标段工程施工环境和工程特点，充分比选、优化，从工期、投入和施工干扰方面综合考虑，做到方案合理，切实提高工作效率，降低工程造价。 4、注重环保和文明施工，创文明、绿色工地 严格执行相关法律、法规，保护环境、保护文物，争创文明工地；合理规划施工用地，力求施工全过程对环境破坏最小，制定较周密的环境保护措施。 5、充分考虑各种施工界面的协调，处理好各种关系 注意搞好与设计、监理工程师及相关各承包商间的协调关系；为工程的顺利实施创造好的条件；注意搞好与工程所处政府及居民之间的协调关系，避免扰民和民扰事件的发生。 （二）工程概况 1、工程概况： 山东力克碳素股份有限公司150kt焙烧项目（二期）路面施工工程，工程起点为东三路与新建项目连接线交叉口，向东约400米的中心路面、部分环路及过路涵管。路幅为16.1*380米中心路面。道路结构为：素土夯实，压实度≥93%，300厚3:7灰土分两步夯实，300
公路工程总体施工组织设计(doc 61页)
公路工程总体施工组织设计(doc 61页)
国道307平定城段改线工程（庙沟至西关段） 总 体 施 工 组 织
设 计 国道307平定城段改线工程项目部 2008年1月15日 施工组织设计目录 第一章：施工组织设计编制说明 第二章：工程概况 第三章：施工组织设计目标 第四章：施工总体部署及进场安排 第五章：各分项工程的施工顺序及时间安排 第六章：主要工程项目的施工方案 第七章：冬季雨季施工措施
第八章：确保工程质量和工期的措施 第九章：施工安全和环境保护的措施 第十章：附表 第一章施工组织设计编制说明 一、编制范围： 国道307平定城段改线工程（庙沟至西关段）范围内的路基、涵洞、排水及防护等有关项目。 二、编制原则： 1、质量目标：确保本工程达到优良。 2、工期目标：确保本工程在业主要求的时间内完成。 3、遵循有关文件中通用、专用条款原则。在编制施工组织设计文件时，做到统一标准，规范编制。 4、遵循设计文件、施工规范和有关质量验收评定标准的原则。在编写主要工程项目施工方法和技术措施时，严格按设计要求，并按
现行施工技术规范质量评定验收标准，科学组织施工，确保工程质量优良。 5、坚持实事求是的原则。在制定施工方案时，坚持科学组织，统筹安排，保证重点，均衡生产，确保高速度、高质量、高效益地完成本工程的施工。 6、坚持施工中严格管理的原则。在施工过程中，从加强基础管理入手，实现质量管理、进度控制、成本管理、安全生产及环境保护。 7、坚持在施工中推广和采用新技术、新工艺、新设备，不断优化、改进施工方案和技术措施。 8、加强精神文明建设和廉政建设。 三、编制依据： 本施工组织设计是在现场实地考察的基础上，根据设计文件及施工图纸等相关要求，结合我单位实际情况，经项目部相关职能部门研究讨论后制定的。 本施工组织设计的编制是以公司的施工技术力量和历年来省内外公路路基、路面、桥梁施工的经验作为基点，以“保部优，争国优”和提前竣工为目标，统筹考虑了全合同段的施工工艺，现场布置及施工进度计划。 本施工组织设计主要以下列文件和资料为依据： 1、业主汇编的“国道307平定城段改线工程（庙沟至西关段）”的设计文件及施工图纸。 2、《公路路基施工技术规范》(JTG F10-2006)
市政道路工程施工组织设计1
陇西县菜子镇道路及排水工程施工组织设计 编制： 审核： 审批： 陇西县市政工程公司 二0一二年四月一日
目录 第一章工程概况 ----------------------------------- 3 第二章施工总体部署 ------------------------------- 4 第三章主要工程项目施工方法 ----------------------- 6 第四章施工顺序 ---------------------------------- 34 第五章设备人员动员周期计划 ---------------------- 37 235KW ------------------------------- 错误！未定义书签。第六章确保工程质量、工期的措施 ------------------ 42 第七章雨季施工的工作安排 ------------------------ 45 第八章安全生产、环境保护及文明施工措施 ---------- 47 第九章附图1：主要分项工程施工工艺框图----------- 54 第十章附图2：质量保证体系图表------------------- 63
市政道路工程施工组织设计 第一章工程概况 第一节工程概述 陇西县菜子镇道路及排水工程为城市三级次干道，全长800米，道路红线宽36米，敷设供水管道1968米，敷设雨水管道1072米，污水管道896米，安装路灯44盏；位于菜子镇中心位置，西接209省道与药兴路，东接209省道延长线。 1.路面结构设计：车行道采用沥青砼面层，人行道设计设置盲道计缘石道路等无障碍设施，用预制混凝土彩色带路铺设。路面结构组合如下： 车行道：面层 AC-13 细粒式沥青砼 4cm AC-20粗粒式沥青砼 6cm 透水层 1.0gj/m2 基层 5%水泥稳定砂砾 20cm 底基层天然砂砾 30cm 土基原（填）土夯实 人行道：面层 AC-13 细粒式沥青砼 4cm AC-20中粒式沥青砼 5cm 基层 5%水泥稳定砂砾 20cm 底基层天然砂砾 20cm 2.给排水工程 道路给排水工程设计内容包括给水管道一根，雨水管道一根，污水管道一根。给水管道采用聚乙烯给水干管采用球墨铸铁管，分支管选用UPVC
道路工程施工组织设计全面
第一部分组织篇 第一章编制说明 1、编制依据 1.1招标文件及业主提供的施工图纸 XXXXXX新建工程施工二标段施工招标文件 XXXXXX新建工程施工二标段工程工施工图 1.2工程应用的主要法规 《中华人民共和国建筑法》 《中华人民共和国环境保护法》 《中华人民共和国安全生产法》 《河北省建设工程质量管理条例》 《河北省建设工程安全生产管理条例》 1.3工程应用的相关规范、规程和质量评定标准 《公路路基施工技术规范》JTG F10—2006 《公路路面基层施工技术细则》JTJ /T F20—2015 《公路沥青路面施工技术规范》JTG F40—2004 《市政基础设施工程施工质量验收统一标准》DB13（J）53—2005 《市政基础设施工程施工质量验收通用规程》DB13（J）54—2005 《市政道路工程施工质量验收规程》DB13（J）55—2005 《城镇道路工程施工及质量验收规范》CJJ1-2008 《给水排水管道工程施工及验收规范》（GB50268-2008） 《给水排水构筑物工程施工及验收规范》（GB50141-2008） 《混凝土和钢筋混凝土排水管》（GB/T11836-2009） 2、编制原则 2.1创精品工程，实现质量目标 依据招标文件要求和创精品工程的原则，以高起点、高标准进行施工准备和施工部署，选用我公司具有丰富施工经验的优秀经理、组建我公司最有战斗力的项目经理部，加强施工组织，优化设备、人员的配置，严格工程质量控制，
创建精品工程，确保质量目标的实现。 本着“百年大计，质量第一”的原则。严格按照ISO9002国际质量体系对工程进行质量管理，科学组织施工，把好各施工工序的施工质量关，以高标准的工序质量来确保全部工程的施工质量，创精品工程。 2.2确保实现安全目标 响应招标文件要求，以设计文件及有关规范为依据，紧密结合现场实际情况，编制技术先进、切实可行、经济合理的施工方案，配备性能优良、配套的施工设备，确保实现安全目标，确保施工安全。 2.3确保工期目标 响应招标文件要求，依据我公司现有的技术水平、施工管理经验和设备配套能力，科学统筹安排施工进度，安排体现合理、高效，施工区段划分做到协调统一，均衡生产，以确保本工程施工总工期。 2.4确保实现环保目标 严格执行河北省相关法律、法规，保护环境、文物，争创文明工地。施工中采取周密的有效的环境保护措施，使之对环境破坏最小，占用场地合理，并注意搞好及当地居民之间的协调关系，避免扰民和民扰事件的发生，使本工程成为文明施工的典范。 2.5施工工艺及施工规范，设计要求相符，并达到完善。 2.6加强施工管理，降低工程造价。 第二章工程概况 1、工程概述 1.1设计状况 为配合XXXX的开发建设，提供市政基础配套设施，提高全区的交通通行能力，修建本路非常必要。 1.2现况状况： XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXX 1.3道路新建主要工作内容： 本工程道路设计包括道路的平面、纵断面、标准横断面、路面结构、横断
道路工程施工组织设计范本
×××道路工程 施工组织设计项目经理： 审核人： 编制人： 编制单位： 编制日期：
目录 第一章编制说明 一、编制依据 二、编制原则 第二章工程概况 一、工程简介 二、工期要求 三、参建单位 第三章施工总平面布置 一、施工总体布置原则 二、施工场地内临时设施 第四章施工总体部署及管理体系 第一节项目部的组建 第二节项目部主要管理人员职责 第三节施工顺序及目标原则 第四节施工准备 第五节主要材料采购、运输、进场计划第五章质量及安全目标 一、质量目标
二、安全目标 第六章各分部分项工程的施工方法及技术措施 一、施工技术准备 二、主要施工方法及施工工艺 三、施工准备阶段的质量控制 四、施工阶段的质量控制 五、进度控制的方法 六、强化进度计划管理 七、施工进度的控制 八、保证工期的技术措施 九、针对质量通病、施工难点的技术措施 第七章安全措施 一、保证安全生产的管理措施 二、保证文明施工的技术组织措施 三、施工现场安全教育检查考核与奖罚管理 第八章环境保护措施 一、环境保护的定期检查制度 二、防大气污染措施 三、防水污染措施 四、污染物处理措施
五、雨季施工措施 第九章减少噪音、降低环境污染的措施 一、减少噪音污染的技术措施 二、降低污染的防护措施 附图： 附图1 组织机构框图 附图2 安全保证体系框图 附图3 工程质量保证体系框图 附图4 施工进度图 附图5 施工总平面布置图 附图6 临时用地表 附表一拟投入主要施工机械设备表 附表二工程所需测量和试验仪器设备表附表三劳动力计划表
第一章编制说明 一、编制依据 1、招标文件及相关资料 （1）×××工程施工招标文件。 （2）×××工程设计图纸。 （3）×××工程现场勘察资料。 2、本单位的施工技术水平、管理水平和施工机械装备能力。 3、国家颁发的有关施工技术、环保、安全质量验收规范、标准、法规文件。 二、编制原则 根据招标文件要求，本单位以×××工程设计图纸和现场踏勘为基础，针对工程特点、难点、重点，结合我单位的施工特长、经验、技术、设备能力，本着“安全为先，质量为本”的安全质量原则，以“确保安全，提高质量，均衡生产，文明施工，降低
高速公路路面总体施工组织设计
第一篇编制说明 第一章编制依据与原则 1.1编制的原则： 全面贯彻执行业主对本建设项目的各项要求和各项有关行业技术标准、技术规范。科技为先，精心施工，保证质量；预防污染，杜绝浪费，保护环境；关爱员工，防范事故，确保安全；遵规守法，诚实守信，提升业绩。 1.2编制的依据： 编制依据一览表表1-1
1.3编制的目标 编制施工组织设计的目标为工期目标、质量目标、安全与文明施工目标、生态、环境目标。 1.3.1工期目标 根据本合同段的合同文件及其业主要求，开始施工时间为2015年11月30日，竣工日期为2016年11月30日。 1.3.2质量目标 一、施工准备阶段的质量目标 1、设计文件（图纸）复核率100%，设计问题处理率100%； 2、项目所采用的质量标准、技术规范、法律、法规100%为现行有效版本； 3、项目所有测量、检测、试验仪器设备/器具100%进行检定，并在有效期内； 4、项目主要管理人员、特种作业人员资格和数量100%符合并满足《合同文件》和相关
法律、法规的要求，或100%得到业主认可； 5、项目主要材料供方选择100%符合业主方的规定，或得到业主认可； 6、《项目实施性施工组织设计》100%得到总工程师办公室及相关部门的审核和批准。 二、施工阶段的质量目标 1、工程所使用的原材料、半成品、构配件质量应100%符合现行质量标准要求或《合同文件》要求，采购程序及入库管理100%符合公司管理规定；对业主方提供的材料100%进行质量检验验证，材料的质量抽样和检验方法100%符合现行建筑材料质量标准与试验规程的要求； 2、项目所有单位、分部、分项工程的施工技术交底在设计文件（图纸）复核的基础上达到100%； 3、项目所有工序100%按照项目制定的施工工艺、操作规程、作业指导书、技术交底的要求进行施工，并按照项目《检验和试验计划》（即项目试验台帐）100%进行检验，检验和试验方法100%符合质量标准和试验规程的要求，各工序质量100%合格； 4、项目所有特殊过程在编制《项目实施性施工组织设计》以及《项目质量计划》时应100%得到识别和确定，并得到公司质量保证部的审批，对这些特殊过程100%设置关键质量控制点，编制作业指导书，分析影响其质量的原因，提出相应的措施，进行主动性和预防性的控制，确保其质量100%合格； 5、项目工程变更100%符合《合同文件》规定的程序； 6、项目外协工艺设计方案必须100%经过专家评审会评审后才能采用（评审其经济性、安全性、技术可行性）；外协加工临时结构件(必要时包括安装)在《外协加工（安装）协议》中必须明确我方对过程质量控制及检验的方法、标准，确保其质量100%合格； 7、施工现场标识必须100%按照公司《VI视觉形象识别系统》和业主要求进行设置，现场管理必须100%符合公司《施工项目管理规定》； 8、业主/监理方意见处理率100%。 三、交（竣）工验收阶段和缺陷责任期的质量目标 1、单位工程一次交验合格率100%，最终检验和试验的方法必须符合现行有效的标准和《合同文件》的规定； 2、竣工文件及决算办理100%符合业主及行业法规的规定和要求，项目决算审计投资核减额≤45万元人民币； 3、质量缺陷责任期业主方意见处理率100%； 4、项目交工后质量缺陷责任期内的已交付项目工程回访率在60%以上。
某城市道路施工组织设计
某城市道路施工组织设计 目录 一、工程概况 二、施工方案 三、施工工期、进度控制措施（含管线配套） 四、工程质量、安全、文明生产措施 五、季节性施工措施 六、主要机具使用计划 七、劳动力需用计划 八、主要材料使用计划表 九、施工平面布置及交通组织 十、建议与要求 一、工程概况 （一）工程概述 -----路是---市总体路网规划中的一条东西主干道，西起---路，东至---路，是----地区的主干道之一，全长约10.5km。该路规划路幅一般路段红线宽度为86.0m，其路幅组成为：8.0m （绿化带）+6.5m（人行道）+7.5m（非机动车+公交车混合车道）+3.0m（绿化带）+13.0m（机动车道）+10.0m（绿化带）+13.0m（机动车道）+3.0m（绿化带）+7.5m（非机动车道+公交车混合车道）+6.5m（人行道）+8.0m（绿化带）=86.0m。 本项目工程起点---路（桩号K1+706.69），终点为---前路（桩号为K3+431.53），全长为1724.84m。 ---路由---市建筑设计院设计，---市城市建设投资开发公司委托---投资有限公司承建，由----工程监理咨询有限公司进行全程监理。该路设计功能齐全，设施完善，道路、排水、地下信道、绿化、亮化、交通等设施一应俱全。 ---路的建设为二环线以南地区的东西向交通快速疏散创造了较好的条件，且将对---市南部地区的整体开发建设发挥重大的促进作用。 （二）工程设计 ---路按城市Ⅰ级主干道设计，设计车速为KM/h,设计荷载—构筑物：城—A级；路面BZZ-100。本工程段位于---新趾和---大院南侧，从西至东分别与---路、---、---路相交，纵断面坡度较缓，分别为1.01%和0.00%。 路面采用沥青混凝土，其结构为：表面层为4CM 厚细粒式沥青混凝土［AC-13］，中面层为5CM 厚中粒式混凝土［AC-20（Ι）］，下面层为6CM厚粗粒式沥青混凝土［AC-25（Ι）］，上基层为20cm 厚水泥稳定碎石，下基层为20cm 厚水泥稳定砂砾，面层与基层之间设透层。其中表面层和中面层采用SBS改性沥青，下面层采用重交沥青AH-70。 侧平石及锁石除中央绿化带部位为混凝土材质外，均为麻石，人行道铺彩砖。 排水采用雨污合流体制，自上游西向下游东排放。管材采用钢筋混凝土Ι级管，最小管径为300mm,最大管径为2400mm。 （三）主要工程量 主要工程量表 序号分项工程名称规格单位数量 1 细粒式沥青混凝土 4cm m 2 74168.12 2 中粒式沥青混凝土 5cm m2 74168.12 3 粗粒式沥青混凝土 6cm m2 74168.12 4 水泥稳定碎石 20cm m2 77876.53
道路工程施工组织设计方案
A4 施工组织设计(方案)报审表 工程名称：安康今东物流园区室外工程 陕西省建设监理协会印刷
安康今东物流区室外道路工程 施 工 组 织 设 计 编制人： 审核人： 审批人： 安康市康泰建筑工程有限公司
2017年2月12日 （一）编制说明及编制原则 一、编制说明： 1、陕西安康今东物流园项目道路工程施工合同； 2、陕西安康今东物流园项目道路工程施工图纸； 3、《城市道路路基工程施工及验收规范》（CJJ44-91） 4、《公路路面基层施工技术规范》（JTJ034-2000） 5、《公路路基施工技术规范》（JTJ033-95） 6、《公路工程质量检验评定标准》（JTGF80/1-2004） 7、《全国通用给水排水标准图集》（04S516） 8、《市政排水管道工程及附属设施》（06MS201） 9、《混凝土结构工程施工质量验收规范》（GB50204-2002） 10、《市政排水管渠工程质量检验评定标准》（CJJ3-90） 二、编制原则 根据工程特点，确定编制原则为：精心组织、科学管理、合理安排、突出重点、重点环保、文明规范。 1、确保实现业主所要求的安全、质量目标 在充分理解业主意图的基础上，以施工设计图纸为主导，采用先进、合理、经济、可行的施工方案，并满足施工规范和设计要求，确保施工安全和质量优良。
2、确保实现业主要求的工期目标 依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效，施工区段划分协调、统一，资源配置合理、有效，做到均衡生产，以确保工程施工总工期。 3、优化方案，减少投入 充分考虑本标段工程施工环境和工程特点，充分比选、优化，从工期、投入和施工干扰方面综合考虑，做到方案合理，切实提高工作效率，降低工程造价。 4、注重环保和文明施工，创文明、绿色工地 严格执行相关法律、法规，保护环境、保护文物，争创文明工地；合理规划施工用地，力求施工全过程对环境破坏最小，制定较周密的环境保护措施。 5、充分考虑各种施工界面的协调，处理好各种关系 注意搞好与设计、监理工程师及相关各承包商间的协调关系；为工程的顺利实施创造好的条件；注意搞好与工程所处政府及居民之间的协调关系，避免扰民和民扰事件的发生。 （二）工程概况 1、工程概况： 设计道路位于陕西安康今东物流园内，道路全长为368.251米，
道路施工组织设计
道路施工组织设计 1
目录 第一章总体施工组织布置及规划 ................................................... 错误!未定义书签。 一、工程概况 ..................................................................... 错误!未定义书签。 二、编制依据和编制原则 ................................................. 错误!未定义书签。 三、编制目标 ..................................................................... 错误!未定义书签。 四、施工协调管理 ............................................................. 错误!未定义书签。 五、施工组织、资源配置 ................................................ 错误!未定义书签。第二章主要工程项目的施工方案、方法与技术措施 .................. 错误!未定义书签。 一、施工测量 ...................................................................... 错误!未定义书签。 二、挖除旧路面及结构物 .................................................. 错误!未定义书签。 三、新建道路工程施工 ...................................................... 错误!未定义书签。 第一节、路基土方工程............................................................ 错误!未定义书签。 第二节、水泥稳定砂砾基层.................................................... 错误!未定义书签。 第三节、沥青路面工程............................................................ 错误!未定义书签。 四、给排水管道及附属工程 .............................................. 错误!未定义书签。 五、交通标识 ...................................................................... 错误!未定义书签。第三章工期保证体系及保证措施 .................................................. 错误!未定义书签。 一、施工进度计划 ............................................................. 错误!未定义书签。 二、保证措施 ..................................................................... 错误!未定义书签。第四章工程质量管理体系及保证措施 .......................................... 错误!未定义书签。 一、质量承诺 ..................................................................... 错误!未定义书签。 2
公路工程施工组织设计方案
姓名：李卓 班级： 10级路桥一班学号： 13
施工组织设计 一、前言 1)适用范围 本施工组织设计仅适用于高碑店至北京高速公路合用段工程项目。 2）引用文件 （1）《质量手册》（JXLQ/SC-A/0-2003)。 （2）《程序文件》（JXLQ/CX-A/0-2003)。 （3）《公路工程技术标准》（JTJ 001-97)。 （4）《公路桥涵施工技术规范》（JTJ 041-2000)。 （5）《公路工程质量检验评定标准》（JTJ 071-98)。 （6）《公路工程国内招标文件范本》（2003版，交公路发【2003】94号）。 （7）本项目招标文件、合同文件及有关设计图纸 二、工程概况 （一）工程范围 ××高速公路工程路线起点自高碑店市，终点为北京市，路线全长59.349公里。本合同段地处高碑店市境内，起讫桩号为K85+000～K96+000，总长11Km，路基宽28m，为双向四车道，路线走向基本为西北至东南走向。施工范围包括路基、路面、桥涵、立交、防护、排水工程、通信管道工程。 （二）地区特征 1．地形、地貌、地震 本合同段地处河北平原，地形平坦开阔，地面稍有起伏，微地貌复杂，普遍存在起伏不大的缓岗、倾斜平地和浅平碟状洼地，排水困难，加上河流多次泛滥改道，以及河床淤积加高，致使古河床形成高地和波形沙地等，全线植被多为农作物及枣林。地表覆土层多为第四纪冲洪积亚砂土及亚粘土松散堆积物。 本合同段穿越区属于华北地震构造区，为地震活动强烈地区，地震烈度为Ⅶ度。 2．气象、水文 路线穿越区属温带大陆性季风少雨气候区，四季特点分明。春季干燥，风沙盛行；夏季炎热多雨；秋季风清气爽，寒暖适中；冬季寒冷少雪。全年平均气温约12℃，年最大冻深度为500mm左右。该地区年平均降水量570～600mm，多集中在七、八月份，约占全年降水量的60%～70%。 本路线经过地区地下水位较深，在8～15m左右，沿流向逐渐变浅。 （三）设计特点 本合同段为高速公路，设计车速为120km/h，路基宽28.0m，桥梁与路基同宽，桥梁设计荷载为公路—Ⅰ级。 1．道路工程 本合同段路基采用整体式断面形式，双向四车道。断面组成为：行车道宽2×7.5m，硬路肩2×4.0m，中间带宽3.5m，土路肩2×0.75m。设计路面横坡为2%，土路肩坡度3%，路基边坡设计坡度为1：1.5，采用菱形格网及植灌木的护坡形式。路两侧设三维网及浆砌片石排水沟。 路面结构层总厚72cm，其中底基层18cm石灰稳定土；下基层18cm石灰、粉煤灰稳定级配碎石，上基层18cm 水泥稳定级配碎石；基层与面层间设SBS改性沥青封层；下面层8cm粗粒式沥青混凝土，中面层6cm中粒式沥青混凝土，上面层4cm细粒式沥青混凝土。 2．路基防护、排水 ⑴填土高度小于3.0m时，坡面采用植被防护；大于3.0m时，坡面采用菱形格网防护。土质挖方路堑边坡，采用六棱形格网防护。格网内种植被防护。路线大、中桥头至桥头搭板尾段端边坡，采用实心六棱形预制块护坡；易受水淹、冲刷路段边坡采用浆砌片石护坡；
2017公路工程施工组织设计
2017年某某工程标段施工组织设计 有限公司 2017 年7 月25
第一部分总体施工组织布置及规划（交通组织计划，对项目部驻地、拌和场、预制场等临时设施布置和建设要进行详细说明） 第二部分主要工程项目的施工方案、方法与技术措施（重点、关键、难点工程的 施工方案、方法及其措施） 第三部分工期保证体系及保证措施 第四部分工程质量管理体系及保证措施 第五部分安全生产管理体系及保证措施 第六部分环境保护、水土保持保证体系及保证措施 第七部分文明施工、文物保护保证措施及保证措施 第八部分雨季施工保证措施 第九部分项目风险预测与防范，事故应急预案 第十部分其他应说明的事项 附表1施工总体计划表 附表2分项工程进度率计划（斜率图） 附表3工程管理曲线 附表4分项工程生产率和施工周期表 附表5施工总平面布置 附表6劳动力计划表 附表7临时占地计划表 附表8外供电力需求计划表
第一部分总体施工布置及规划 、编制依据 1、《施工图设计》； 2、2017年某某工程标段《招标文件》、《工程量清单》； 3、国家和行业相关《技术规范》、《检验试验规范》、《质量检验评定标准》； 4、我单位工地现场勘察情况； 5、有关设计、施工、验收规程及有关法律、法规和我公司的《程序文件》、《质量手册》等有关文件； 6、我单位现有的技术、设备、人员素质、管理模式、施工经验和施工能力等施工要素情况。 二、工程简介 本项目某某工程标段内容为等约14.4km需改造农村公路范围内的路基、路面工程等的施工以及为实施上述施工所必须的临时工程及缺陷修复等。 改造方案如下： ①道路平面全线沿老路走向，根据现场实际情况选取采用单侧加宽或双侧加宽方 式，改造后道路路基宽度为 6.5m，路面宽度为5.5m，道路等级为四级公路，设计速度为 20km/h，全线采用水泥混凝土路面。 ②新建路面：18c m水泥混凝土板块面层+16cmC15水泥混凝土基层+20cm6的石灰土底基层； ③老路改建：对损坏的面层进行修复处理。 ④其他一般路段：根据板块破损情况分类进行维修，以恢复路面使用功能。 破碎板：将水泥混凝土板块破碎挖除后，根据原路面基层成型状况采用C15素混 凝土补强调平后重新浇筑与原路面等厚的水泥混凝土面层。 裂缝：轻微裂缝采取扩缝灌浆处理；对于贯通性的严重裂缝，采取全深度补块处理。 板角断裂：采取全深度补块处理。 本项目计划工期：2017年8月10日至2017年12月10日 三、施工组织机构 项目部领导班子由2人组成，即项目经理1人，技术负责人（即总工程师）1人。 项目经理部内设工程技术部、办公室、质检实验部、合同部、财务部、工程部、机材
