智能变送器的作用

智能式变送器是由传感器和微处理器（微机）相结合而成的。它充分利用了微处理器的运算和存储能力，可对传感器的数据进行处理，包括对测量信号的调理（如滤波、放大、A/D转换等）、数据显示、自动校正和自动补偿等，微处理器是智能式变送器的核心。它不但可以对测量数据进行计算、存储和数据处理，还可以通过反馈回路对传感器进行调节，以使采集数据达到最佳。由于微处理器具有各种软件和硬件功能，因而它可以完成传统变送器难以完成的任务。所以智能式变送器降低了传感器的制造难度，并在很大程度上提高了传感器的性能。

智能变送器的特点：

1、自动补偿能力，可通过软件对传感器的非线性、温漂、时漂

等进行自动补偿。可自诊断，通电后可对传感器进行自检，以检查传感器各部分是否正常，并作出判断。数据处理方便准确，可根据内部程序自动处理数据，如进行统计处理、去除异常数值等；

2、双向通信功能。微处理器不但可以接收和处理传感器数据，还可将信息反馈至传感器，从而对测量过程进行调节和控制。可进行信息存储和记忆，能存储传感器的特征数据、组态信息和补偿特性等；

3、数字量接口输出功能，可将输出的数字信号方便地和计算机或现场总线等连接。

安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。

自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！

差压变送器的校验步骤

差压变送器的校验步骤差压变送器在工厂有广泛的应用，为保证其正常运行及准确性，定期检查、校准是很有必要的。现介绍一种不用拆除导压管就进行现场校准的方法。一．准备工作我们知道差压变送器在应用中是与导压管相连接的，通常的做法，需要把导压管和差压变送器的接头拆开，再接入压力源进行校准。这样是很麻烦的，并且工作和劳动强度大，最担心的是拆装接头时把导压管扳断或出现泄漏问题。我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。为此dlr加工制作了与排气、排液阀或旋塞相同螺纹的接头(又称为奶嘴)，如图所示。对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、手操器接入变送器输出电路中，通电预热后开始校准。二.常规差压变送器的校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA, 在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约0.2mA,反之亦然。例如:输入满量程压力为100Kpa, 该读数为19.900mA, 调量程电位器使输出为19.900+(20.000-19.900)*1.25=20.025mA. 量程增加0.125mA，则零点增加1／5*0．125=0.025. 调零点电位器使输出为20.000mA. 零点和满量程调校正常后，再检查中间各刻度，看其是否超差?必要时进行微调。然后进行迁移、线性、阻尼的调整工作。三.智能差压变送器的校准用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。实际上厂家对智能变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”、“重定量程”、“微调”之分。其中“设定量程”操作主要是通过LRV.URV的数字设定来完成配置工作，而“重定量程”操作则要求将变送器连接到标准压力源上，通过一系列指令引导，由变送器直接感应实际压力并对数值进行设置。而量程的初始、最终设置直接取决于真实的压力输入值。但要看到尽管变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。由于各部分既要单独调校又必需要联调，因此实际校准时可按以下步骤进行: 1．先做一次4-20mA微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。

压力基础知识大全

压力压力就是物体直接产生的相互垂直作用力。压力总结四块：低压中压高压超高压低压：≤P＜中压：≤P＜10Mpa 高压：10Mpa≤P＜100Mpa 超高压：P≥100Mpa 大气压== 的多为表压。压力的国际单位为帕，其他单位还有：工程大气压、巴、毫米水柱、毫米汞柱等。绝对压力：包围在地球表面一层很厚的大气层对地球表面或表面物体所造成的压力称为“大气压”，符号为B；直接作用于容器或物体表面的压力，称为“绝对压力”，绝对压力值以绝对真空作为起点，符号为PABS（ABS为下标）。用压力表、真空表、U形管等仪器测出来的压力叫“表压力”（又叫相对压力），“表压力”以大气压力为起点，符号为Pg。三者之间的关系是：PABS （绝对压力）= B（大气压力） + Pg（表压力）（ABS为下标）压力的法定单位是帕（Pa），大一些单位是兆帕(MPa)=10^6Pa 1标准大气压= 在旧的单位制中，压力用kgf/cm2(公斤/平方厘米)作单位，1 kgf/cm2= 表压（相对压力）单位:MPa(G) 绝对压力单位：MPa(A) 绝对压力：相对压力+大气压力=绝对压力相对压力+=绝对压力要根据当地的温度变化和经度纬度考虑因素，实际值会比你测量值低。可以参考国际标准，或者AGA标准。正压力：正压力就与该平面垂直；如果是曲面，就与物体所在位置的切线垂直负压：惯上称真。“负压”是低于常压（即常说的一个大气压）的气体压力状态差压：差压就是压力差（或压强差）有关解释 1.大气压：地球表面上的空气柱因重力而产生的压力。它和所处的海拔高度、纬度及气象状况有关。 2.差压（压差）：两个压力之间的相对差值。 3.绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。

智能压力变送器设计

摘要传感器在工业生产中起着重要的作用，随着工业的发展，人们对于传感器的精度和用户体验等方面有着越来越高的要求，相应的仪器仪表在工业生产中也有着越来越重要的地位。压力，作为工业生产过程中重要参数之一，实现对其精确的检测和控制是保证生产过程运行和设备安全必不可少的条件。这个课程设计是以AT89C51单片机为核心的智能压力变送器。通过压力传感器对工业现场的压力信号进行采集，通过全桥测量电路，三运算放大电路，进过AD0809转换器转换成数字信号送往单片机AT89C51进行处理，再经过DA0832装换成模拟信号，输出4~20mA的标准电压信号，由LED液晶显示屏显示所测得压力值。人机交互采用独立式键盘，键盘设置“+”，“-”和“、”三个按键分别用来设置上限值、下限值和锁存上限值和下限值，并设置报警电路，当输出超过上限值或下限值后自动报警提醒工作人员。关键词压力变送器智能化

目录摘要................................................. I 1 绪论.. (1) 1.1压力变送器背景和应用简介 (1) 2 系统总体设计 (2) 2.1 系统设计要求 (2) 2.2 总体设计方案 (2) 3 智能压力变送器的硬件设计 (4) 3.1 压力传感器 (4) 3.1.1 压力传感器的选择 (4) 3.1.2压阻式压力传感器的结构组成 (4) 3.2 电阻信号的测量桥路 (5) 3.2.1 测量电路的工作原理 (5) 3.3 信号放大电路 (6) 3.3.1 放大器的选择 (6) 3.3.2 三运放差分放大电路 (6) 3.4 A/D转换模块 (7) 3.4.1 ADC0809与单片机连接 (7) 3.5 单片机 (8)

智能差压变送器性能

智能差压变送器是测量变送器两端压力之差的变送器，输出标准信号（如4~20mA、0~5V）；差压变送器与一般的压力变送器不同的是它们均有2个压力接口，差压变送器一般分为正压端和负压端，一般情况下，差压变送器正压端的压力应大于负压段压力才能测量。 3051DP智能差压变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行以及被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，3051DP智能差压变送器设计小巧精致外，更推出具有HART现场总线协议的智能化功能。超级的测量性能，用于压力、差压、液位、流量测量。

智能差压变送器的特点：量程迁移功能,量程迁移比100:1；阻尼: 0～32秒可调,步进0.1秒；零点﹑满度补偿修正功能；输出电流多点校正；显示多个监测变量,压力单位可选；输出电流开方功能；具有自诊断及故障报警输出功能；带有EEPROM非易失性存储器,不怕掉电丢失数据并具有原始标定数据恢复功能；通过HART通讯手操器和就是按钮实现远程﹑就是参数设定与功能组态。其性能特点：性能优异：精度可达0.075%，量程比100：1；差压：调校量程从4inH2O至1000psi；表压：调校量程从4inH2O至1000psi；绝压：调校量程从150inH20至1000psi；过程隔离膜片：316L不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔，镀金不锈钢；设计小巧/坚固而质轻，易于安装；复合量程（仅限CD，CG）可测量负压。

智能变送器应用中的隐与优

智能变送器应用中的隐与优摘要介绍智能变送器的组成、特点及通讯。特点及遇到的问题、解决方法，进行了详细论述。关键词智能变送器应用通讯 1 概述由传感器技术与微电子技术结合形成的智能型变送器，因其在功能、精度、可靠性、维护、组态上较常规模拟变送器有很大提高，近年来已被广泛应用。其典型产品如罗斯蒙特（Rosement）1151，费希尔-罗斯蒙特（Fisher-Rosement）3051，霍尼威尔（Honeywell）ST3000，川仪/横河（Centum）EJA系列，德国哈特曼布劳恩（Hartmann&Braun）公司AS系列等。变送器的智能化主要表现为具有自我监测、远程通讯的能力，及因采用微机械电子加工技术、超大规模的专用集成电路（ASIC）和表面安装技术，而使变送器具有高可靠性、量程范围宽及稳定的温压补偿性能。 2 智能变送器的组成智能变送器一般是由传感器、微处理器、存储器及模数、数模转换器组成。传感器用来检测被测量的信号，其所用材料因厂家而异。横河EJA为硅谐振式，把被测参数转换为硅梁的振动频率；ST300的传感器是扩散硅复合半导体式，把被测参数转换为硅芯片电阻值的变化；1151、3051及富士的FCX-A/C是硅微电容式，通过测电容来获得被测的差压或压力值，而8600系列智能变送器则为电感式。微处理器是智能变送器的核心，负责对数据的综合运算处理，如对检测信号线性化、量程重调、函数运算、工作单位换算及诊断与通讯功能。存储器用来存贮供微处理器调用的各种常数、程序及变送器的组态等，现在一般都是可擦写的。模数、数模转换器是将模拟信号与数字信号进行相互转换，传感器的检测信号到微处理器须用模数转换器，微处理器输出4～20mA信号须用数模转换器。智能变送器需要输出一路数字信号与DCS进行通讯，并附有一智能现场通讯器（SFC）或称手操器来与变送器通讯。此外，智能变送器备有后备电源，以免停电时存储器内数据丢失。 3 智能变送器的特点及典型应用实例现在的智能变送器一般都是既有数字信号又有模拟信号的混合式智能变送器，与DCS 的通讯是以传递4～20mA模拟信号为主，然后在其上面叠加数字信号用来远程设定零点、量程以及对变送器的校验、组态和诊断等。它只是为和现有DCS兼容而设计的，是真正意义上的全数字式智能变送器（如现场总线型智能变送器）的过渡产品。与常规模拟变速器相比，智能变速器在应用中具有以下特点： 3.1 量程范围宽，量程比大智能变送器一般都具有宽广的量程范围，量程比大，从30：1到100：1，有的甚至达到400：1。变送器的量程比是指最大测量范围（URV）与最小测量范围（LRV）之比[1]。智能变送器量程与常规模拟变送器相比，最大的好处就是可以减少库存量，同时可根据工艺

仪表技术智能变送器试题

仪表技术智能变送器试题、判断题 1、智能变送器的零点既可以在手持通讯器上调，也可以用表体上的外调螺丝钉调（）。 2、如果模拟变送器采用了微处理器，即成为智能变频器（）。 3、变送器的量程比越大，则它的性能越好，所以在选用智能变送器时，主要应根据它的量程比大小（）。 4、智能变送器的零点（含零点正负迁移）和量程都可以在手持通信器上进行设定和修改，所以智能变送器不需要通过压力信号进行校验（）。 5、手持通讯器连到变送器回路时，一定要先把变送器电源关掉（）。 6、手持通讯器的两根通讯线是没有极性的，正负可以随便接（）。 7、横河EJA 智能变送器的传感器电容式，通过测电容来得到被测差压或压力值 8、当变送器进行数字通讯时，如果串在输出回路的电流表还能有稳定的指示，则该变送器采用的是DE协议（） 9、如果电流表的指针上下跳动，无法读出示值时，则该表采用的是HART协议（）。 10、ST3000智能变送器使用的是BRAIN?信协议（）

二、选择题 1.将数字信号叠加在模拟信号上，两者可同时传输的是（）协议。 A. HART通信 B. RS232 通信 C. DE 通信 D. BRAIN 通信 2.数字信号的模拟信号和模拟分开传输，当传送数字信号时，模拟信号需中断的是（）协议。 A. HART通信 B. RS232 通信 C. DE 通信 D. BRAIN 通信 3.在数字通讯时，以频率的高低来代表逻辑“ 1”和0”的是HART*议。 A. HART通信 B. RS232 通信 C. DE 通信 D. BRAIN 通信 4.以脉冲电流的多少来代表逻辑“ T和的是DE协议。 A. HART通信 B. RS232 通信 C. DE 通信 D. BRAIN 通信 5.第三代的变送器的工作原理是属于微位移开环式 A.微位移开环式 B .开环式C .闭环式D .闭环负反馈式 6 HART协议使用（）三层协议，通讯距离为3000m传输速率（）bps A.1.2.5 9600 B. 1.2.7 9600 C. 1 . 3 . 5 9600 D . 1 . 2 . 7 115 0 0 7、ST3000智能变送器采样速度为在20s内差压（）次，静压（）次，温度（）次。 A、120 . 12 . 1 B. 12 1 . 10 . 5 C、120 . 10 . 1 D、120 . 10 . 1

压力变送器的原理安装和使用

压力变送器的原理安装和使用 This model paper was revised by the Standardization Office on December 10, 2020

压力变送器的安装及使用压力是重要的工业参数之一, 正确测量和控制压力对保证生产工艺过程的安全性和经济性有重要意义。压力及差压的测量还广泛地应用在流量和液位的测量中。压力变送器的任务是将检测出来的非电量（物理量）大小转换为相应的电信号，传输到显示仪表中进行监视和控制，将非电量转换为电量的方法有： 1电容式压力变送器 2扩散硅压阻变送器 3电感式变送器 4振弦式变送器 20世纪80年代中末期，国内开始引进国外生产的压力变送器，主要是非智能的，在选购变送器时，要根据生产工艺过程的不同压力检测点的压力，来选择不同压力变送器的量程，由于被测压力点数量多，订货时，所定压力变送器的规格多，同时，在备件上造成很大的资金积压。由于早期的压力变送器没有微处理器进行各种性能的补偿，容易受到环境的影响，造成仪表的漂移和测量不准确。美国霍尼韦尔（HONEYWELL）公司于1983年独家率先向全世界推出智能化现场仪表ST3000 100系列全智能压力变送器，这是对传统现场仪表的一次深刻变革！它为工业自动化仪表及其系统应用，向更高层次的发展奠定了基础，全智能变送器的问世，开创了现场仪表的新纪元。美国霍尼韦尔公司在92年4月向中国推出了ST3000/900系列全智能变送器，它具有数字式全智能变送器的全部优越性能，而价格接近传统模拟式常规变送器。97年底，霍尼韦尔公司又推出可测高温的压力变送器，现场环境温度最高可达150℃。通过使用专用的手操器，可以对运行中的变送器进行零点、量程、变送器的工作温度、使用单位等很多参

压力变送器详细操作指南

按键详细操作指南 1.按键功能概述 1.1.按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。也支持外部扩展干簧管接口，实现不开盖调整。此时支持两个按键，分别为“S”、“Z”。针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。 “三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。 Z键用于进入提示数据设置界面和移位； S键用于进入数据设置界面、增加数字和数据保存； M键用于数据保存。注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。 “双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。 Z键用于进入提示数据设置界面和移位； S键用于进入数据设置界面、增加数字和数据保存。注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。 2.按键功能 2.1.输入操作码 2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也

就是当前按键所执行的设置功能。其对应关系为：左下角“88”字符显设置变量示 0或空正常显示 1输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置）2设置单位 3设置量程下限 4设置量程上限 5设置阻尼 6主变量调零 7零点迁移与量程迁移 [调零和调满] 8输出特性【设置线性输出、或者开方输出】9校准下限 10校准上限注：通过输入各个功能对应的操作码，可以快速进入对应功能。例如输入“5”，直接进入设置阻尼功能。例如输入“8”，直接进入设置输出特性。例如输入“9”，直接进入校准下限。 2.1.2.操作码输入方法图例说明： 1.均以当前采集值1 kPa，量程为0～100kPa为例

变送器的工作原理及其应用

电流变送器的工作原理及其应用集成电流变送器亦称电流环电路，根据转换原理的不同可划分成以下两种类型：一种是电压／电流转换器，亦称电流环发生器，它能将输入电压转换成4～20mA 的电流信号（典型产品有1B21，1B22，AD693，AD694，XTR101，XTR106和XTR115）；另一种属于电流／电压转换器，也叫电流环接收器（典型产品为RCV420）。上述产品可满足不同用户的需要。电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω 电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器的分类及概述电流变送器分直流电流变送器和交流电流变送器两种。交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。交流电流、电压变送器具有单路、三路组合结构形式，其特点为： 1、准确度高（典型：0.2% 最好0.05%）。 2、整个量程范围都有极高的线性度。 3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。直流电流变送器将被测信号变换成一电压，经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压，再经恒压（流）至输出。具有原理非常简单，线路设计精炼，可靠性高，安装方便等优点。霍尔电流变送器。什么是电流变送器？电流变送器可以直接将被测主回路交流电流转换成按线性比例输出的 DC4～20mA（通过250Ω 电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。电流变送器原副边高度绝缘隔离，两线制输出接线，辅助工作电源＋24V与输出信号线DC4～20mA共用，具有精度高，体积小、功耗小、频响宽、抗干扰、国内首创4种补偿措施和6大全面保护功能，两线端口防感应雷能力强，具有雷击波和突波的保护能力等优点。特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统；电流变送器超低功耗，单只静态时0.096W，满量程功耗为0.48W，输出电流内部限制功耗为0.6W。工作原理

E+H压力变送器操作说明书

cerabar S 压力变送器操作手册

5．操作 ............................................................................................................................. 返修仪表 ..................................................................................................................

索引 1、安全手册设计用途 Cerabar S 是一种测量压力和液位的压力变送器。制造厂不承担因为不当的或在非设计用途场合的使用而造成损坏的责任。安装、调试和操作仪表依据电流技术、安全性和EU标准设计成为一种操作更加安全的仪表。但是，如果安装不正确或使用工况不是其适用工况,有可能会产生危险. 例如:因为不正确的安装或标定使产品溢流.因为类似原因,所以仪表必须根据操作手册来安装,连接,操作和维护。相关维护人员必须有足够的能力，而且必须浏览过操作手册并充分理解其含义。调试和修理仪表只有当他们被特别允许的情况下才被允许。请特别注意铭牌上的技术数据. 操作安全性 1.3.1 危险区如果仪表安装在爆炸危险区,那么仪表规格必须遵守国家和当地的规范。仪表会附带一个防爆认证证书在仪表的文件中。文件中列出的安装规范，过程连接和安全手册都必须遵守规范. *确保所有的相关调试人员都是合适的资格。安全惯例和图标的注释为了突出手册中的安全相关性或可选择的操作程序,使用了下面的惯例和图

智能变送器的作用

等进行自动补偿。可自诊断，通电后可对传感器进行自检，以检查传感器各部分是否正常，并作出判断。数据处理方便准确，可根据内部程序自动处理数据，如进行统计处理、去除异常数值等； 2、双向通信功能。微处理器不但可以接收和处理传感器数据，还可将信息反馈至传感器，从而对测量过程进行调节和控制。可进行信息存储和记忆，能存储传感器的特征数据、组态信息和补偿特性等； 3、数字量接口输出功能，可将输出的数字信号方便地和计算机或现场总线等连接。安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。

3051 智能压力(差压)变送器在油气加工生产装置中的应用

3051 智能压力（差压）变送器在油气加工生产装置中的应用发表时间：2019-04-24T14:36:55.377Z 来源：《中国电气工程学报》2019年第1期作者：朱河1李军2马喜林3 [导读] 压力变送器是工业生产中最为常用的的变送器，在油气加工生产装置中得到广泛的应用。根据多年的工作经验，针对3051系列智能压力(差压)变送器的原理、组态、应用、常见故障分析及处理等方面作以介绍。 1、大庆油田天然气分公司油气加工五大队 2、大庆油田钻探井下作业工程公司压裂三队 3、大庆油田天然气分公司生产维修大队前言压力变送器的第一代产品是模拟变送器，第二代产品是智能变送器，所谓智能的概念是：传感器和变送器是由微处理器驱动，并且具有通讯和自我诊断的能力。智能压力变送器除了有高精确度、大量程比和高稳定性外，它一般带有HART协议。它可以用275或375手操器实现远程设定或修改变送器的组态数据。在这里重点介绍一下油气加工生产装置中使用较多的3051系列智能压力(差压)变送器。一、变送器的特点：罗斯蒙特3051系列差压变送器是一种高性能两线制变送器。它属于一种智能型的电容式变送器，由传感组件和电子组件两部分组成。将超级模块与单一电子板线路安置于全焊接真空密封的不锈钢体中，消除了湿度与现场恶劣环境的影响。二、编程组态 3051智能压力（差压）变送器采用HART协议进行通讯，该协议使用了工业标准Bell202频移调制（FSK）技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术，能在不影响回路完整性的的情况下，实现同时通讯和输出。其编程组态接线简单方便，回路电阻应保证在250～1000Ω 的范围内。使用HART协议对3051型压力变送器进行组态，能保证测量仪表设备稳定准确运行。通常我们应用HART275或 375 手操器可以查看变送器的相关信息，也可以对变送器进行编程组态。对位号、工程单位、测量上下限、阻尼、传感器调零、输出设置、表头选项设置等信息进行查看和修订。三、3051智能压力（差压）变送器的现场应用该变送器能够测量介质的压力，包括测量气体、液体、高温蒸汽等介质的压力。在测量蒸汽压力时，要用隔离罐隔离蒸汽与变送器膜盒，以免蒸汽的过高温度对膜盒造成损坏。此外，差压变送器和可以与差压式节流装置（孔板、喷嘴、文丘立管等流量计）配合，测量介质的流量。也可以测量两条管道之间的差压。差压变送器也可以测量容器内液体介质的液位。差压变送器测量流量时，一定注意正负压室与流量计流量方向连接的正确性。差压变送器在测量液位时，要注意测量下限的正负迁移，并且会根据实际数据计算迁移量。四、常见故障分析及处理方法在处理现场故障时，我们要从以下三个方面分析可能出现故障的原因并加以解决，分别是变送器本身故障、介质及导压管连接故障、回路元器件及接线故障。 1、变送器无指示输出为0mA 故障分析：既然是无输出，那么就排除了变送器所测介质造成的故障因素，我们只要从变送器本身和线路故障分析即可。故障分析步骤和处理办法如下：（1）检查变送器接线端子有无24V直流电压，如有，检查变送器开放式二级管是否与测试端子交叉，如正常，可能是变送器损坏，需更换。（检查电压时，还要检查变送器24V直流电压正负是否接反）（2）如二极管损坏或虚接，则更换或重新接好。（3）如变送器接线端子无24V直流电压，根据变送器回路图，检查输入式安全栅有无24V直流电压输出，如无，检查安全栅电源及接线并作相应处理。（更换安全栅或电源）（4）如输入式安全栅有24V直流电压输出，则检查安全栅到变送器之间的电缆、接线端子、接线盒等相关设备，发现问题给予相应处理（更换电缆或对问题端子进行处理）（5）如有电压，但是不在10.5-42.4V之间，则要检查回路电阻是否合乎要求，回路中有无短路现象，安全栅是否正常，并进行相应处理（更换或处理短路问题）。2、变送器显示值偏高故障分析：既然已经有显示值，只是偏高，那我们就排除了变送器供电线路故障的可能，只要从变送器本身和介质及导压管连接因素来判断分析即可，故障分析步骤和处理办法如下：（1）变送器部分停表情况下检查零点是否漂移，如漂移重新设置仪表零点；检查变送器仪表精度等级是否符合要求，按精度等级重新选择变送器；检查变送器上下限的设置，是否与显示仪表或PLC设置的上下限设置相同，如不是按要求更改相关上下限设置；检查仪表上下限是否与输出4-20mA相匹配，如不是重新设置；检查变送器线性度是否符合要求，重新校验；（2）介质及导压管连接部分与工艺确认是否当前显示值就是真实值；导压管有无冻堵现象，恢复并处理；测量流量的差压变送器负压室有无堵塞现象，恢复并处理；测量流量的差压变送器负压侧排污阀或排气螺钉是否泄漏，恢复并处理；测量流量的差压变送器正负压室一次阀开度是否一致，恢复并处理；测量气体的压力变送器是否有液体存在形成误差，恢复并处理。 3、变送器显示值偏低故障分析：既然已经有显示值，只是偏低，那我们就排除了变送器供电线路故障的可能，只要从变送器本身和介质及导压管连接因素来判断分析即可，故障分析步骤和处理办法如下：（1）变送器部分停表情况下检查零点是否漂移，如漂移重新设置仪表零点；检查变送器仪表精度等级是否符合要求，按精度等级重新选择变送器；检查变送器上下限的设置，是否与显示仪表或PLC设置的上下限设置相同，如不是按要求更改相关上下限设置；检查仪表上下限是否与输出4-20mA相匹配，如不是重新设置；检查变送器线性度是否符合要求，重新校验。（2）介质及导压管连接部分

ST3000900智能压力变送器

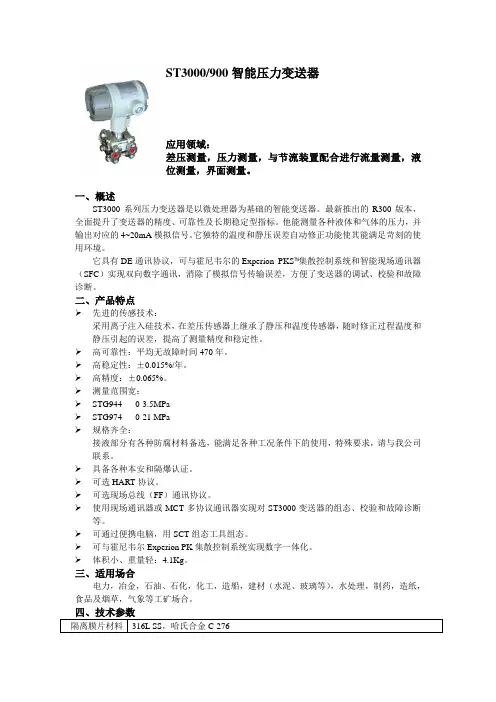

ST3000/900智能压力变送器应用领域：差压测量，压力测量，与节流装置配合进行流量测量，液位测量，界面测量。一、概述 ST3000系列压力变送器是以微处理器为基础的智能变送器。最新推出的R300版本，全面提升了变送器的精度、可靠性及长期稳定型指标。他能测量各种液体和气体的压力，并输出对应的4~20mA模拟信号。它独特的温度和静压误差自动修正功能使其能满足苛刻的使用环境。它具有DE通讯协议，可与霍尼韦尔的Experion PKS?集散控制系统和智能现场通讯器（SFC）实现双向数字通讯，消除了模拟信号传输误差，方便了变送器的调试、校验和故障诊断。二、产品特点 ?先进的传感技术：采用离子注入硅技术，在差压传感器上继承了静压和温度传感器，随时修正过程温度和静压引起的误差，提高了测量精度和稳定性。 ?高可靠性：平均无故障时间470年。 ?高稳定性：±0.015%/年。 ?高精度：±0.065%。 ?测量范围宽： ?STG944 0-3.5MPa ?STG974 0-21 MPa ?规格齐全：接液部分有各种防腐材料备选，能满足各种工况条件下的使用，特殊要求，请与我公司联系。 ?具备各种本安和隔爆认证。 ?可选HART协议。 ?可选现场总线（FF）通讯协议。 ?使用现场通讯器或MCT多协议通讯器实现对ST3000变送器的组态、校验和故障诊断等。 ?可通过便携电脑，用SCT组态工具组态。 ?可与霍尼韦尔Experion PK集散控制系统实现数字一体化。 ?体积小、重量轻：4.1Kg。三、适用场合电力，冶金，石油、石化，化工，造船，建材（水泥、玻璃等），水处理，制药，造纸，食品及烟草，气象等工矿场合。隔离膜片材料316L SS，哈氏合金C-276

压力变送器试卷

压力变送器专业知识试卷单位姓名得分一、填空（每题3 分） 1．压力变送器现行检定规程为JJG - ，其检定周期根据使用、频繁程度和来确定，一般不超过。 2．根据检定规程，选用的整套检定设备包括标准器和。对于0.1级和0.05级被检仪表，其总不确定度应不超过被检仪表最大允许误差的。 3．压力变送器中压力变量包括正表压力，、差压和。4．压力变送器有和气动两大类，气动的标准化输出信号为的气体压力，另一类的标准化输出信号为0～10mA,4～20mA和直流电流信号。5．气动压力变送器的测压敏感元件有和。6．检定变送器密封性时，仪表的测量部分在承受测量压力（差压变送器为压力），不得有泄漏现象。 7.对于测量上限值不大于0.25MPa的仪表，传压介质为和其它无毒、无害。 8.当传压介质为液体时，应使变送器取压口的与活塞压力计的活塞下端面（或标准器取压口的参考平面）在上。 9.绝对压力变送器的零点压力必须抽至允许误差的到。 10.检定仪表时，在有、属于强制检定和仲裁检定的情况下需进行次循环的检定。 11.在检定过程中，不允许调整零点和，不允许和振动仪表。 12.压力变送器通常由感压单元、两部分组成。有些增加了显示单元，有些还具有单元 13.检定仪表所得数据，数据处理过程中：小数点后保留的位数以舍入误差小于压力变送器最大允许误差的～为限。判断是否合格应以的数据为准。 14.强制检定的差压变送器，检定时的静态过程压力应保持在状态。 15.检定绝缘强度时，对于变送器端子标称电压为0＜U＜60的，试验电压为 V。二、判断题（每题2 分） 1．0.5级电动压力变送器的最大允许基本误差为±0.5%，回差误差为0.25%。……（）2．在规定的条件下，电源端子---输出端子之间的绝缘电阻应不小于50MΩ。……（）3．检定仪表时，环境温度为（20±5）℃，每10min变化不大于2℃。…………（）

EJA变送器的应用及选型

横河EJA变送器的应用及选型 2011-08-11 11:22:40 1 概述在诸类仪表中，变送器的应用最广泛、最普遍，变送器大体分为压力变送器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器有两线制和四线制之分，两线制变送器尤多；有智能和非智能之分，智能变送器渐多；有气动和电动之分，电动变送器居多；另外，按应用场合有本安型和隔爆型之分；按应用工况变送器的主要种类如下： ?低（微）压/低差压变送器； ?中压/中差压变送器； ?高压/高差压变送器； ?绝压/真空/负压差压变送器； ?高温/压力、差压变送器； ?耐腐蚀/压力、差压变送器； ?易结晶/压力、差压变送器。变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。实际运用中分为直接测量和间接测量；其用途有过程测量、过程控制和装置联锁。常见的变送器有普通压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。如压力变送器，除测量压力外，它还可以测

量设备内的液位。在常压容器测量液位时，需用一台压变即可。当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。 2 压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。 2.1 制作从压力和差压变送器制作的结构上来分有普通型和隔离型。普通型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，接受被测压力的膜片为外膜片。原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，测出了外膜片所感受的压力。隔离型变送器主要是针对特殊的被测量介质使用的，如被测介质离开设备后会产生结晶，而使用普通型变送器需要取出介质，会将导压管和膜盒室堵塞使其不能正常工作，所以必须选用隔离型。隔离型通常作成法兰式安装，即在被测设备上开口加法兰使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般不会造成结晶堵塞。

罗斯蒙特型智能压力变送器检修规程

罗斯蒙特型智能压力变送器检修规程 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】

3051型智能变送器检修工艺规程批准：审定：审核：初审：编写：舒惠 2005/03/27

罗斯蒙特3051型智能压力变送器检修规程 1. 适用范围本规程适用于3051智能型压力变送器的检修与检验，保证检修质量与工艺符合要求。 2. 引用标准本规程引用以下标准：罗斯蒙特3051型智能压力变送器使用说明书；罗斯蒙特压力产品选型说明。 3. 概述工作原理 3051压力（差压）变送器内有一隔离膜片，压力（差压）信号的变化经变送器内含的一种灌充液（硅油与惰性液）通过隔离膜片转换为电容的变化传送至压力传感膜头，压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号，再经电子线路处理转化为二线制4－模拟量输出。 3.2传感膜头 3051系列变送器传感膜头与过程介质和外部环境保持机械、电气及热隔离，可释放传感器杯体上的机械应力，提高静压性能。3051型传感器膜头还可进行温度测量，用于进行温度补偿。传感膜头内的线路板能将输入的电容与温度信号转换成可供电子板模块进一步处理的数字化信号。 3.3电子线路板电子板采用专用集成电路（ASIC），该板接受来自传感膜头的数字输入信号及其修正系数，对信号进行修正与线性化。电子板模块的输出部分将数字信号转为模拟

量输出，并与HART手操器进行通讯。标准的3051型模拟量输出为4－20mA；低功耗变送器为电压输出（1－5V或－）。可选液晶表头插在电子板上，以压力、流量或液位工程单位或模拟量程百分比显示数字输出。 3.4数据存储组态数据存储于变送器电子板的永久性EEPROM中，变送器掉电后，数据仍保存，故而上电后变送器能立即工作。 3.5数/模转换与信号传送过程变量以数字式数据存储，可以进行精确的修正和工程单位的转换。信号经修正后的数据转换为模拟输出信号。HART手操器可以直接以数据信号方式存取传感器读数，不经过数/模转换以得到更高精度。 3.6通讯格式 3051型采用HART协议进行通讯。在模拟量输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术能在不影响回路完整性的情况下，实现同步通讯和输出。3.7软件功能 HART协议使用户可以容易的使用3051型的组态、测试与具体设定的功能。 3.8组态使用HART手操器可以方便的对3051型进行组态。组态有两部分组成。设定变送器的工作参数，包括： a) 零点与量程设定点； b) 线性与平方根输出； c) 阻尼；

AT3051DP智能差压变送器

AT3051DP 差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC 信号输出。AT3051DP 可与HART 手操器相互通讯，通过它进行设定，监控。出漂移小于±0.1%量程。1.9.安装位置影响零点漂移至多为±0.25kPa 。所有的零点漂移都可修正掉；对量程无影响。2.功能规格2.1.测量范围：见选型表2.2.零点与量程可用本机量程和零点按钮调整，或用HART 手操器远程调整。2.3.零点正、负迁移零点负迁移时，量程下限必须大于或等于-URL ；零点正迁移时，量程上限必须小于或等于+URL 。校验量程必须大于或等于最小量程2.4.输出4～20mA DC ，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC 信号上，可供采用HART 协议的上位机使用。2.5.阻尼时间常数时间常数可调，以0.1秒递增，由最小至16.0秒。2.6.环境温度极限不带液晶表头：-40至85℃ 带液晶表头：-30至60 ℃ 智能差压变送器 AT3051DP General Specifications 一般规格书1. 性能规格（零基准校验范围，参考条件下，硅油充液，316L 不锈钢隔离膜片。） 1.1.参考精度 ±0.1%校验量程 1.2.稳定性 6个月，±0.1%URL 1.3.环境温度影响零点误差：±0.2%URL/56℃ 总体误差：±(0.2%URL+0.18%校验量程）/56℃ 1.4.静压影响 1.4.1.零点：对于量程4至8，在13790k P a 下为±0.25%URL ，量程3为±0.5%URL 。零点误差可在线通过调零修正。 1.4. 2.量程：可修正至±0.2%输出读数/6895kPa 。对于量程3，可修正至±0.25%输出读数/ 6895kPa 1.5.振动影响：在任意轴向上，200H z 下振动影响为±0.05%URL/g 1.6.电源影响：小于±0.005%输出量程/伏特。 1.7.负载影响：没有负载影响，除非电源电压有变化。 1.8.电磁干扰/射频干扰（EMI/RFI 影响）由20至1000MHz ，场强达至30V/M 时，输 2

使用ConST273校准智能压力变送器

使用ConST273校准智能压力变送器随着DCS系统在现代化的企业的广泛应用，智能压力变送器也越来越多的被用户选用。智能变送器通信所用的HART协议具有数字信号和4~20mA控制信号互不干扰能同时传输的优点，使得控制和智能通信能同时进行，给操作使用带来极大方便，具有最大的安全性。这是其他通信协议所不能比拟的，因此世界上近80%的仪表供应商都使用HART协议。公司的ConST273和ConST318都具备了HART通讯功能，可以取代罗斯蒙特275型手持式HART通讯器对智能变送器进行调校。本文详细介绍HART协议的概念、375 与275手操器比较、ConST273校准智能压力变送器的过程和方法。一、HART协议的概念 HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。 HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2Mbps。由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。二、智能压力变送器代表性产品 1.罗斯蒙特（Rosement）1151 2. 费希尔-罗斯蒙特（Fisher-Rosement）3051， 3. 霍尼威尔（Honeywell）ST3000， 4. 川仪/横河（Centum）EJA系列， 5. 德国哈特曼布劳恩（Hartmann&Braun）公司AS系列 6. ABB 7. Siemens 8. E+H 三、375 与275手操器比较 375 field communicator就是以前的Rosement的275HART手操器，Rosement被EMERSON 收购后就成了Emerson的了，它的用处就是可以在现场直接挂接在支持HART协议的仪表的端子上进行组态（如量程、输出形式等等）和检测仪表问题（如仪表自检、实测压力等）。建议可以查找一些关于HART协议的一些论文来看看了解一下。 375比原来的275更好用,现在的375不仅仅是可以调Emers on自己的表,只要是带HART 通讯协议的表都可以调,象ABB、 Siemens 等知名仪表公司的都可以调。HART375是基于WINDOWS CE开发的新一代手操器，不仅支持HART通讯协议，同时支持FF总线协议。现场一般用的较多的功能就是修改表的量程,零点矫正及迁移。 1、Rosemount275、375型手操器用途操作人员使用275、375型手操器可与SWB801、802G、1151及符合HART现场总线协议的所有压力变送器及其它HART设备进行通讯。手操器由电池供电。把275、375接到变送器
