一、消防稳压(气压)罐的工作原理

消防气压罐的消防水总容积分为3个部分,即消防贮水容积(调节容积)、缓冲水容积和稳压水容积,如图1所示。

系统平时的压力由稳压泵提供,当压力升高,达到稳压水容积的高水位时,稳压泵自动停止运行;当压力降低,达到稳压水容积的低水位时,稳压泵自动开启,将稳压水容积提升到最高水位。如此循环以保持系统的高压状态。

当发生火灾时,随着消火栓的投入使用,系统压力开始下降,当降至消防贮水容积的最低水位时,停止稳压泵,自动开启消防泵灭火。二、消防稳压(气压)罐的设计计算

气压罐增压系统的设计计算内容主要有两个部分,即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小,压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V

气压罐的总容积一般按公式V=βVX÷(1-αb)计算。

式中:

V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数,卧式、立式、隔膜式气压罐的容积系数分别为

1.25,

1.10和

1.05;αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计),一般宜采用

0.65~

0.85。

消防贮水总容积(VX):

设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压,这段时间约为30s。对于消火栓给水系统,按同时使用2支水枪(每支水枪流量5L/s)计,消防贮水容积为2*5*30=300L;对于自动喷水灭火系统,按5个喷头同时开启,每个喷头以1L/s计,消防贮水容积为

5*1*30=150L。当2个系统共用气压罐时,消防贮水总容积为300+150=450L。

缓冲水容积V1一般不小于20L,稳压水容积V2一般不小于50L。

2、压力控制点压力值的计算

气压罐设4个压力控制点,如图2所示。其中:

P1为气压罐最低工作压力点或气压罐充气压力,即消防贮水容积的下限水位压力,等于最不利点消火栓所需的水压Hmin,其计算方法同增压泵;P2为最高工作压力,即启动消防泵的压力值。按下式计算:

P2=(P1+

0.098)÷αb-

0.098

P01为稳压水容积下限水位压力,此时启动稳压泵;P02为稳压水容积上限水位压力,即气压罐最高工作压力,此时停止稳压泵。

由于压力传感器有精度、稳定性的要求,一般使缓冲水容积的上、下限水位压差不小于

0.02~

0.03Mpa;稳压水容积的上、下限水位压差不小于

0.05~

0.06Mpa。则:

P01=P2+

0.02~

0.03MpaP02=P01+

0.05~

0.06Mpa=P2+

0.07~

0.09MPa

3、计算举例

在一栋建筑高度接近100m的一类综合楼建筑中,顶部几层采用立式气压罐稳压,屋顶水箱至顶层消火栓栓口的距离:

H=4m。屋顶水箱至顶层消火栓处的水头损失∑h=

0.82m气压罐工作压力比:

αb=

0.76

气压罐总容积:

V=βVX÷(1-αb)=

1.1×(300+20+50)÷(1-

0.76)=

1.70m3选用:

SQL1000×

0.6气压罐一台气压罐充气压力:P1=Hmin=Hq+Hd+HK+∑h-H=

0.16+

0.01+

0.02+

0.0082-

0.04=

0.14(Mpa)最高工作压力:

P2=(P1+

0.098)÷αb-

0.098=

0.14÷

0.76-

0.098=

0.22(Mpa)稳压泵启动压力:

P01=P2+

0.02~

0.03Mpa=

0.22+

0.02~

0.03=

0.24~

0.25(Mpa)稳压泵停泵压力:

P02=P2+

0.07~

0.09Mpa=

0.22+

0.07~

0.09=

0.29~

0.31(Mpa)稳压泵扬程:

H=(P01+:

P02)÷2=(

0.24+

0.39)÷2=

0.27(Mpa)稳压泵流量:

Q≤

5.0L/S

选用40LG12-15×2水泵两台一用一备每台:Q=

4.17L/sH=27mN=

2.2KW

4、稳压泵的流量由于消防初期流量由气压罐供给,泵的流量只需考虑系统的渗漏量或气压罐对流量的要求,所以流量可适当选小一点。对于消火栓系统稳压泵的流量以约小

于1个消火栓的出水量计,为≤5L/s。喷洒系统稳压泵的流量以约小于1个喷头的出水量计,为≤1L/s。三、两种增压设施的比较

单设管道泵的增压系统设备简单,占地面积小,设计与施工都较方便,系统控制简单,保证系统正常工作的前提是需选择性能良好的低功率管道泵,可靠的继电器开停装置;供电应保证双回路并能自动切换。此种增压方式存在的不足之处为:

对于管网漏损压力波动较大的供水系统,管道泵的启停频繁,设备容易损害,故障率高,能耗提高,从而增加运行费用。同时消防安全度较低。

与单设管道泵的增压系统相比,消防稳压(气压)罐不但能调节容积(贮存30s 的室内消防用水),更重要的是贮存能量。稳压泵每启动1次,可以长时间地维持管网压力,设备启动次数少,运行费用低,顶部管网经常处于承压水状态,供水安全可靠。火灾初期,气压罐不但能保证顶部几层消火栓和喷头的压力要求,而且能提供30s的室内消防用水(450L)。即消火栓或喷头随时可以取得符合压力要求的消防用水,在这一点上气压罐明显-优于增压泵。但气压罐增压系统也存在不足之处:

设备占地面积相对较大,一次性投资相对较高。四、选用方法

上述2种增压设施各有所长,在具体工程中应分别对待,选用合适的设计方案。对于一类高层建筑和重要的建筑物,火灾造成的损失巨大,防火要求高,应尽量采用气压罐增压设施解决顶部几层的压力需求,且稳压泵应设置备用泵,以提高使用的可靠性;对于二类高层建筑和普通危险级的建筑物,由于受场地、资金等条件的限制,可考虑只设增压泵,但在选用增压泵产品时应确保质量可靠。五、结语

无论是气压罐还是增压泵,提供的都是火灾初期消火栓和喷头的水压保障,而初期灭火的成功是控制火灾的关键,可将火灾造成的损失降低到最低限度。

1.消防增压稳压泵的设计计算:

稳压泵的设计计算内容:

稳压泵启泵压力P

1、稳压泵停泵压力P

2、消火栓泵启泵压力P

3、稳压泵扬程H。

依据《消防给水及消火栓系统技术规范》GB 50974-2014第

5.3.3条3款,稳压泵的设计应保持系统最不利点处灭火设施在准工作状态时的静水压力为

0.15MPa。

(1)稳压泵启泵压力P1(当稳压泵设置在屋顶时):

稳压泵启泵压力P1(MPa)>(15-h1+h2)×

0.01

h1——消防水箱最低水位与最不利点消火栓的静高差(m);

h2——消防水箱最低水位与气压罐电接点压力表的静高差(m),取2m;则P1(MPa)=(15-5+2)×

0.01=

0.12MPa

(2)稳压泵停泵压力P2:

稳压泵停泵压力P2(MPa)=P1(MPa)+(

0.05~

0.07)(MPa)(综合考虑稳压泵启泵次数的经验值,按150L调节容积复核稳压泵启泵次数不大于15次/h)

则P2(MPa)=

0.12+

0.07=

0.19MPa

(3)消火栓泵启泵压力P3:

消火栓泵启泵压力P3(MPa)=P1+h3×

0.01-(

0.07~

0.10)(MPa)h3——气压罐电接点压力表与消火栓泵压力开关的静高差(m),电接点压力表距离屋面高差取

2.5m。

则P3(MPa)=

0.12+7×

0.01-

0.1=

0.09MPa

(4)稳压泵扬程H:

稳压泵扬程H(m)≧(P2-h2×

0.01)×100则H(m)=(

0.19-2×

0.01)×100=17m

(5)稳压泵设备选用:

水泵选用立式多级分段式离心消防专用泵两台,一用一备。单泵Q=1L/s,H=23m,3000r/min,N=

1.1kw,Pg=

1.6MPa,Q~H性能曲线平滑无驼峰,电机轴功率应能满足Q~H性能曲线上任何一点的工作要求。

气压罐选用隔膜式、有效容积300L。

2.喷淋增压稳压泵的设计计算:

稳压泵的设计计算内容:

稳压泵启泵压力P

1、稳压泵停泵压力P

2、喷淋泵启泵压力P

3、稳压泵扬程H。

依据《消防给水及消火栓系统技术规范》GB 50974-2014第

5.3.3条3款,稳压泵的设计应保持系统最不利点处灭火设施在准工作状态时的静水压力为

0.15MPa。

1)稳压泵启泵压力P1(当稳压泵设置在屋顶时):

稳压泵启泵压力P1(MPa)>(15-h1+h2)×

0.01

h1——消防水箱最低水位与最不利点喷头的静高差(m);

h2——消防水箱最低水位与气压罐电接点压力表的静高差(m),取2m;则P1(MPa)=(15-1+2)×

0.01=

0.16MPa

(2)稳压泵停泵压力P2:

稳压泵停泵压力P2(MPa)=P1(MPa)+(

0.05~

0.07)(MPa)则P2(MPa)=

0.16+

0.07=

0.23MPa

(3)喷淋泵启泵压力P3:

喷淋泵启泵压力P3(MPa)=P1+h3×

0.01-(

0.07~

0.10)(MPa)

h3——气压罐电接点压力表与最不利喷头的静高差(m),电接点压力表距离屋面高差取

2.5m。

则P3(MPa)=

0.16+3×

0.01-

0.1=

0.09MPa

(4)稳压泵扬程H:

稳压泵扬程H(m)≧(P2-h2×

0.01)×100则H(m)=(

0.23-2×

0.01)×100=21m

(5)稳压泵设备选用:

水泵选用立式多级分段式离心消防专用泵两台,一用一备。单泵Q=1L/s,H=23m,3000r/min,N=

1.1kw,Pg=

1.6MPa,Q~H性能曲线平滑无驼峰,电机轴功率应能满足Q~H性能曲线上任何一点的工作要求。

气压罐选用隔膜式、有效容积150L。

3.自动扫描射水高空水泡增压稳压泵的设计计算:

1)稳压泵启泵压力P1(当稳压泵设置在屋顶时):

稳压泵启泵压力P1(MPa)>(60-h1+h2)×

0.01

h1——消防水箱最低水位与最不利点水泡的静高差(m);

h2——消防水箱最低水位与气压罐电接点压力表的静高差(m),取2m;则P1(MPa)=(60-20+2)×

0.01=

0.42MPa

(2)稳压泵停泵压力P2:

稳压泵停泵压力P2(MPa)=P1(MPa)+(

0.05~

0.07)(MPa)(综合考虑稳压泵启泵次数的经验值,按150L调节容积复核稳压泵启泵次数不大于15次/h)

则P2(MPa)=

0.42+

0.07=

0.49MPa

(3)自动扫描射水高空水泡泵启泵压力P3:

自动扫描射水高空水泡泵启泵压力P3(MPa)=P1+h3×

0.01-(

0.07~

0.10)(MPa)h3——气压罐电接点压力表与最不利水泡的静高差(m),电接点压力表距离屋面高差取

2.5m。

则P3(MPa)=

0.42+18×

0.01-

0.1=

0.09MPa

(4)稳压泵扬程H:

稳压泵扬程H(m)≧(P2-h2×

0.01)×100则H(m)=(

0.23-2×

0.01)×100=21m

(5)稳压泵设备选用:

水泵选用立式多级分段式离心消防专用泵两台,一用一备。单泵Q=1L/s,H=23m,3000r/min,N=

1.1kw,Pg=

1.6MPa,Q~H性能曲线平滑无驼峰,电机轴功率应能满足Q~H性能曲线上任何一点的工作要求。

气压罐选用隔膜式、有效容积150L。

1、如何确定消防给水系统稳压泵的扬程?如何确定消火栓压力开关开启消火栓泵的压力值?

答:

暂按照2014年江苏省给排水专业学术交流联合年会的《消防给水及消火栓技术规范》问题讨论意见确定,如下所述:

■稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

(1)当稳压泵设置在屋顶时:

●稳压泵启泵压力P1(MPa)>(15-h1+h2)×

0.01

h1——消防水箱最低水位与最不利点消火栓的静高差(m);h2——消防水箱最低水位与气压罐电接点压力表的静高差(m);◇简化计算稳压泵启泵压力P1也可取

0.15MPa。

●稳压泵停泵压力P2(MPa)=P1(MPa)+(

0.05~

0.07)(MPa)◇(

0.05~

0.07)——考虑系统大小、正常泄漏量和稳压泵小时启泵次数的经验值,按150L调节容积复核稳压泵启泵次数不大于15次/h。●稳压泵扬程H(m)≧

(P2-h2)×100

●消火栓泵出口压力开关启泵压力P3(MPa)=P1+h3-(

0.07~

0.10)(m)h3——气压罐电接点压力表与消火栓泵压力开关的静高差(m)

(2)当稳压泵设置在地下消防泵房时,稳压泵可直接从消防水池吸水,消火栓、自喷系统的吸水管应分别设置。●稳压泵启泵压力P1(MPa)>(15 +h4)×

0.01

h4——最不利点消火栓与气压罐电接点压力表的静高差(m);●稳压泵停泵压力P2(MPa)=P1(MPa)+h5(MPa)×

0.01 h5——根据系统大小、正常泄漏量和稳压泵启泵次数不大于15次/h (气压罐调节容积150L)等因素确定。●稳压泵扬程H(m)>P2×100●消火栓泵出口压力开关启泵压力P3(MPa)=P1-h3-(

0.07~

0.10)(m)h3——消火栓泵压力开关与气压罐电接点压力表的静高差(m),如消火栓泵压力开关标高低于气压罐电接点压力表,h3为负值。

消防水泵控制柜操作.docx

消防水泵控制柜操作 使用说明书 一. 送电步骤 1.将双电源开关拨到自动位置,隔离开关 1QF、2QF合闸,双电源 转换开关自动检测来电,两路来电都正常,常用电源与备用电 源指示灯 HR1、HR2亮起,切换开关自动切换到常用电源开关 合闸。 2.旋动 SA2电压转换开关,检查相间电压是否正常。 3.合上保险丝开关 FU1,二次回路送电。 4.开启水泵的主开关 1QM、2QM送电。 二 . 手动控制 功能简介:手动控制只用于现场调试、清理水池的功能,运行时必 须要有人看护,避免水泵无水运行而造成水泵损坏。 1.手动 - 自动转换旋钮 SA1在手动位置。 2.按下启动按钮 1SB、2SB水泵运行,运行指示灯 1HG、2HG亮起。 3.按下停止按钮 1SSB、2SSB水泵停止,运行指示灯 1HG、2HG熄 灭。 4.故障时自动停泵,故障指示灯 1HR、2HR亮起。 三. 一控二自动控制 功能简介:控制柜接收五个水位信号(超停泵水位、停泵水位、起 单泵水位、起双泵水位、超高水位),实现两台泵交替、

逐台启动与停止的功能。 1.手动 - 自动转换旋钮 SA1在自动位置。 2.第一次起单泵水位时泵 1 自动启动运行,泵 1 运行指示灯亮起。 第二次起单泵水位时泵 2 自动启动运行,泵 2 运行指示灯亮起。 3.起单泵水位时泵1 已运行,到达起双泵水位时泵2 自动启动运行。 起单泵水位时泵 2 已运行,到达起双泵水位时泵 1 自动启动运行。 4.停泵水位时泵 1 泵 2 都停止。 5.水位低于超停泵水位时,起单泵水位有信号泵 1 泵 2 不动作, 收到超高水位信号时启动双泵。 6.泵 1 故障时泵 1自动停止,并且自动切换到泵 2 运行。 泵 2 故障时泵 2 自动停止,并且自动切换到泵 2 运行。 四.BAS 接口 本机与 BAS通讯使用标准 MODBUS-RTU协议,RS485通讯接口。 详情见附件记录:南京 3 号线 BAS与车站排水泵接口功能测试大 纲及记录 .pdf 五. 故障分析及排除 1.泵运行热继开关跳闸 分析:热继开关过电流偏小 排除方法:调节开关上的微调旋钮向‘+’方向调节,调到 适当位置

消火栓系统的基本组成与工作原理

消火栓系统的基本组成与工作原理 一、给水系统:由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。主要任务是:为系统储存并提供灭火用水。 二、消火栓给水系统的工作原理及操作使用方法是: 当发现火灾时后,由人打开消火栓箱门、按动火灾报警按钮,由其向消防控制中心发现火灾报警信号或远距离启动消防水泵,然后迅速拉出水带、水枪(或消防水喉),将水带一头与消火栓出口接好,另一头与水松子接好,展(甩)开水带,开启消火栓手轮,握紧水枪(最好两人配合),通过水枪(或水喉)产生的身流,将水身向着火点实施灭火。 三、消火栓灭火系统: 采用消火栓灭火是最常用的灭火方式,它由蓄水池、加压送水装置(水泵)及室内消火栓等主要设备构成,这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。为保证喷水枪在灭火时具有足够的水压,需要采用加压设备。常用的加压设备有两种:消防水泵和气压给水装置。采用消防水泵时,在每个消火栓内设置消防按纽,灭火时用小锤击碎按纽上的玻璃小窗,按纽不受压而复位,从而通过控制电路启动消防水泵,水压增高,灭火水管有水,用水枪喷水灭火。采用气压给水装置时,由于采用了气压水罐,并以气水分离器来保证供水压力,所以水泵功率较

小,可采用电接点压力表,通过测量供水压力来控制水泵的启动。 四、消火栓的种类可大体按以下几种情况进行分类,按消火栓布置大体上分:室内消火栓和室外消火栓。 按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。 按消火栓出水口个数分单口式、双口式和三出水口式等。 室外消火栓通常安装于市政给水管网上,按市政给水管网上消火栓设计规范规定,消火栓间距不应超过120米,因而它的数量不亚于给水管网阀门,是供水管网上重要设施之一。 消火栓的特殊作用决定了它的管理在市政给水管网上特殊性,它不同于市政给水管网上的其它设施,其使用、维护、管理均由供水企业承担。而消火栓例外,其使用主要是满足于消防管理部门使用,而维护、管理则由供水企业自身承担。也有个别城市消火栓维护管理由消防部门承担。消火栓犹如一个军人,是“养兵千日,用兵一时”的救火取水控制设备。一旦出现火情必须满足消防部门取水灭火要求,因而作为消火栓日常维护管理部门来讲,消火栓的管理责任重于泰山。 室外消火栓的使用和维护管理更要引起重视,特别是室外消火栓的选型非常重要。 在市政给水管网中有些城市给水管网的消火栓规划设置强调采用地下式,而有些城市则由原来的地下式又全部改造为地面式。地下式消火栓有隐蔽性强,不影响城市美观,受破坏情况少,寒冷地带可防冻等优点。大量的地下式消火栓需要井室保护,资金投入大,同时在城市地下管网规划中占据了不少的位置,给规划带来了困难。而地上式消火栓则反之,比较醒目,容易寻找,使用、维修较方便,但容易受破坏,易造成偷窃用水。若真正按规范120米设置一个消火栓,势

消防泵房操作规程

消防泵房操作规程 一、检查消防水池进入消防泵、喷淋泵的阀门是否常开。二、消防泵1、启泵程序:打开泵的进出口阀按泵的启动按钮起泵检查泵的进出口压力、电机及泵体温度、杂音正常做好记录2、停泵程序:按停泵按钮停泵关闭进出口阀做好记录;3、消防泵控制柜处于自动位置,按动消火栓报警按钮,联动柜发出声光报警,同时消防泵自动启动4、消防泵控制柜处于手动位置,按启动钮即可手动启动消防水泵。5、试验时,关闭系统阀门,开启泄水阀,试验完毕后,重新复位;查看控制柜手柄是否在自动位置。三、稳压泵1、启泵程序:打开泵的进出口阀按泵的启动按钮起泵检查泵的进出口压力、电机及泵体温度、杂音正常做好记录2、停泵程序:按停泵按钮停泵做好记录将控制箱手柄置于自动位置3、喷淋泵控制柜处于自动位置,喷淋头爆裂时,联动柜发出声光报警,同时喷淋泵自动启动。4、喷淋泵控制柜处于手动位置,按启动钮即可手动启动喷淋泵。5、试验时,关闭系统阀门,开启泄水阀,试验完毕后,重新复位;查看控制柜手柄是否在自动位置。四、维护保养1、每天对消防水源、水泵、阀门、报警阀组等进行外观巡视检查,并应保证系统处于无故障状态,在值班记录中详细记载2、每月检查一次消防水池、气压给水设备,保证消防用水量的水位、水质及气压给水设备的压力处于正常状态;寒冷季节,采取良好的保温措施,保证储水设备的任何部位不得结冰3、消防水泵每月启动运转一次,并保证其处于无故障状态4、系统上所有的控制阀门应处以开启或规定的状态。在系统进行检修时,应认真做好记录,每月对系统中的阀门检查并做开启、关闭试验5、消防泵房维修工按要求对设备进行维修保养,并将维修保养情况进行记录6、消防设备维修后必须恢复原来状态,不得随意更改原器材、线路。

消防泵控制柜接线图

消防泵控制柜接线图、原理图及电路图 产品概述 1、产品用途:仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统, 以解决电动机的应急供电及其启动过程中对供电设备的冲击。如:水泵、风机的电动机或其它设备的电动机。 2、具体规格有:3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、9 3、110、132、160、 187、200、220、250、280、315、400KV A等。 3、安装形式:落地式(标准配电柜) 4、备用时间:可按设计要求配置备用时间。 设计“五合一” 规格、型号的标定

示例: KM-YJS/P-15KV A,可变频三相应急电源,输出PWM波,额定适用电机容量15KV A。 KM-YJS/P-15KV A/SHL,互投装置,输出额定容量15KVA。 注: 1、KM-YJS/P系列仅用于一对一的拖动电机,KM-YJS/P系列自带变频启动功能。 2、自动互投装置为选用件,KM-YJS/P系列自身带消防联动。 3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1:1即可。 例:负载50KV A( 电机负载) 采用本电源则选用KM-YJS/P-50KVA。 4、同等容量FEPS,KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。 KM-YJS/P系列FEPS产品的原理图 1、单逆变单台负载原理及接线图 说明: 当三相输入电正常时经整流给逆变器提供直流电,同时充电器对电池组充电;如果当三相输入电停电或者低 于380V-15%时,KM1吸合由电池组给逆变器提供直流电。当需要电机负载工作时,给予启动信号( 如运行信 号、远程控制、消防联动信号),逆变器立即输出。从OHZ-50HZ变频电能给电动机进行变频启动,当其频率达 到50HZ后保持正常运行。 手动/自动选择转换开关,在自动位置可进行远程控制和消防联动( DC24)操作,在手动位置可进行本机操 作,此时远程控制和消防联动不能进行操作,运行信号和手动或者自动位置消防中心可监控。、单逆变单台负载一用一备原理图及接线图 2.

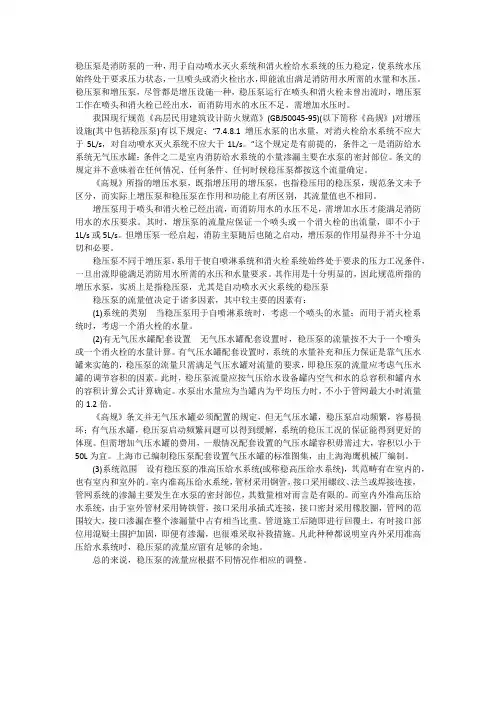

消防稳压泵原理
